4、自为基准
5、定位夹紧可靠方便
图床身导轨面自为基准
课题三 拟定工艺路线
拟定工艺路线，是制订工艺规程时的一项很重要的工 作。工艺路线拟定的是否合理,直接影响到工艺规程的合理 性科学性和经济性。
一、加工方法的选择
1. 所选择的加工方法能否达到零件精度的要求。
2. 零件材料的可加工性能如何。 3. 生产率对加工方法有无特殊要求。
二、工序尺寸与公差的确定
工序尺寸是零件在加工 过程中各工序应保证的加工 尺寸，通常为加工面至定位 基准面之间的尺寸。
1. 无需进行尺寸换算时工序尺寸的确定
2. 需进行尺寸换算时工序尺寸的确定
无需进行尺寸换算时工序尺寸的确定
• 确定加工工序的加工余量； • 从设计尺寸开始，确定工序基本尺寸； • 确定工序尺寸公差； • 按入体原则标注工序尺寸公差。
封闭环：
4、增、减环判别方法
举例：
增环
在尺寸链图中用首尾相接的单向 箭头顺序表示各尺寸环，其中与 封闭环箭头方向相反者为增环, 与封闭环箭头方向相同者为减环。
A1 A0 A2
A3
封闭环
减环
二、尺寸链的分类
1.按不同生产过程来分 (1) 工艺尺寸链：在零件加工工序中，由有关工序尺寸、设
计尺寸或加工余量等所组成的尺寸链。 (2) 装配尺寸链：在机器设计成装配中，由机器或部件内若
L3 L∑ L4 L1
(2) 平面尺寸链: 尺寸键全部尺
A5 A6
寸位于一个或几个平行平面内。 A4
A3
AΣ
A6
A2 A1
A7
AΣ
A5
A4
(3) 空间尺寸链: 尺寸链全部尺
A1
A2 A3
寸位干几个不平行的平面内。
5、定位夹紧可靠方便
图床身导轨面自为基准
课题三 拟定工艺路线
拟定工艺路线，是制订工艺规程时的一项很重要的工 作。工艺路线拟定的是否合理,直接影响到工艺规程的合理 性科学性和经济性。
一、加工方法的选择
1. 所选择的加工方法能否达到零件精度的要求。
2. 零件材料的可加工性能如何。 3. 生产率对加工方法有无特殊要求。
二、工序尺寸与公差的确定
工序尺寸是零件在加工 过程中各工序应保证的加工 尺寸，通常为加工面至定位 基准面之间的尺寸。
1. 无需进行尺寸换算时工序尺寸的确定
2. 需进行尺寸换算时工序尺寸的确定
无需进行尺寸换算时工序尺寸的确定
• 确定加工工序的加工余量； • 从设计尺寸开始，确定工序基本尺寸； • 确定工序尺寸公差； • 按入体原则标注工序尺寸公差。
封闭环：
4、增、减环判别方法
举例：
增环
在尺寸链图中用首尾相接的单向 箭头顺序表示各尺寸环，其中与 封闭环箭头方向相反者为增环, 与封闭环箭头方向相同者为减环。
A1 A0 A2
A3
封闭环
减环
二、尺寸链的分类
1.按不同生产过程来分 (1) 工艺尺寸链：在零件加工工序中，由有关工序尺寸、设
计尺寸或加工余量等所组成的尺寸链。 (2) 装配尺寸链：在机器设计成装配中，由机器或部件内若
L3 L∑ L4 L1
(2) 平面尺寸链: 尺寸键全部尺
A5 A6
寸位于一个或几个平行平面内。 A4
A3
AΣ
A6
A2 A1
A7
AΣ
A5
A4
(3) 空间尺寸链: 尺寸链全部尺
A1
A2 A3
寸位干几个不平行的平面内。
机械制造工艺-机械加工工艺规程PPT课件
例：连杆的加工。
六、加工阶段的划分 （粗、精加工分开的原则）
1.粗加工——切除大部分余量，以提高生产率为主要 目的。
2.半精加工——完成次要表面加工，为主要表面精加 工做准备。
3.精加工——保证各主要表面的精度和粗糙度。 4.光整加工，超精加工——获得更高的精度和更好 的表面粗糙度。
合理划分加工阶段有利于： 1.减小切削变形的影响。 2.避免浪费工时。 3.合理使用设备、人员。 4.便于热处理工序安排。
大型箱体零件要保证各孔余量均匀，可采取 立体画线方法找正。
保证各加工表面余量充足。
例：阶梯轴，φ100、φ50(毛坯φ108、φ55), 轴线偏心量3mm，应先加工φ100。 （3）便于装夹。 （4）只使用一次(不得重复使用)。
2.精基准选择 （1）基准重合（即定位基准与设计基准重合） 不产生基准不重合误差，定位精度高。 （2）统一基准（各工序定位基准相同） 各工序夹具统一，安装方式统一，易于保证各 表面之间位置精度 例：轴的统一基准：两端中心孔 齿轮的统一基准：内孔 箱体的统一基准：一面两销。（表1-11）中的 箱体顶面和两销孔。
（3）淬火、渗碳等——各表面加工之后主要表面磨削 之前。 （4）表面处理——工艺过程最后。 3.其它工序的安排 （1）检验工序
每道工序之后——自检（首件送检），阶段检验和 终检。
①粗加工之后，精加工之前； ②转到其它车间或工段前后 ③关键工序前后 ④终检 （2）其它：去毛刺、平衡、去磁、清洗等。
五、工序的集中与分散（例如：p8表1-2，表1-3） 两个不同的原则
（3）互为基准 基准→加工面； （加工面）→（基准）。 用于相互位置要求很高的表面，例：主轴的加
工：支承轴径前莫氏锥孔，后锥孔 （4）自为基准 以加工表面本身为基准。 例：床身导轨面的精（刨）工序，加工前用
六、加工阶段的划分 （粗、精加工分开的原则）
1.粗加工——切除大部分余量，以提高生产率为主要 目的。
2.半精加工——完成次要表面加工，为主要表面精加 工做准备。
3.精加工——保证各主要表面的精度和粗糙度。 4.光整加工，超精加工——获得更高的精度和更好 的表面粗糙度。
合理划分加工阶段有利于： 1.减小切削变形的影响。 2.避免浪费工时。 3.合理使用设备、人员。 4.便于热处理工序安排。
大型箱体零件要保证各孔余量均匀，可采取 立体画线方法找正。
保证各加工表面余量充足。
例：阶梯轴，φ100、φ50(毛坯φ108、φ55), 轴线偏心量3mm，应先加工φ100。 （3）便于装夹。 （4）只使用一次(不得重复使用)。
2.精基准选择 （1）基准重合（即定位基准与设计基准重合） 不产生基准不重合误差，定位精度高。 （2）统一基准（各工序定位基准相同） 各工序夹具统一，安装方式统一，易于保证各 表面之间位置精度 例：轴的统一基准：两端中心孔 齿轮的统一基准：内孔 箱体的统一基准：一面两销。（表1-11）中的 箱体顶面和两销孔。
（3）淬火、渗碳等——各表面加工之后主要表面磨削 之前。 （4）表面处理——工艺过程最后。 3.其它工序的安排 （1）检验工序
每道工序之后——自检（首件送检），阶段检验和 终检。
①粗加工之后，精加工之前； ②转到其它车间或工段前后 ③关键工序前后 ④终检 （2）其它：去毛刺、平衡、去磁、清洗等。
五、工序的集中与分散（例如：p8表1-2，表1-3） 两个不同的原则
（3）互为基准 基准→加工面； （加工面）→（基准）。 用于相互位置要求很高的表面，例：主轴的加
工：支承轴径前莫氏锥孔，后锥孔 （4）自为基准 以加工表面本身为基准。 例：床身导轨面的精（刨）工序，加工前用

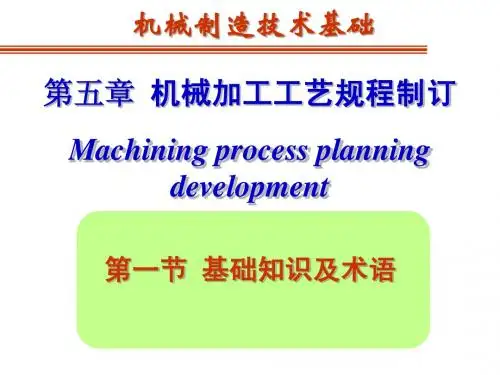

第五章 机械加工工艺规程制定
教学目的：应初步理解和掌握零件机械加工工艺规程制订的原 则、步骤和方法，通过后续章节内容的学习，具备编制中等复 杂零件机械加工工艺规程的基本能力。
第一节 基础知识及术语
一、生产过程和工艺过程 生产过程 在机械产品制造中，将 原材料(或半成品)转变为成 品的全过程。
第一节 基础知识及术语
工艺过程 在生产过程中，毛坯的制造、零件的机械加工与热处理、 产品的装配等工作将直接改变生产对象的采用形状、尺寸、 相对位置和性质等，使其成为成品和半成品的过程。 主要内容 毛坯和零件成形——铸造、锻压、冲压、 毛坯和零件成形——铸造、锻压、冲压、焊接 、压制、烧结、 压制、烧结、 注塑、 注塑、压塑 … 机械加工——切削、磨削、 机械加工——切削、磨削、特种加工 材料改性与处理——热处理、电镀、转化膜、涂装、 材料改性与处理——热处理、电镀、转化膜、涂装、热喷涂 … 机械装配——把零件按一定的关系和要求连接在一起， 机械装配——把零件按一定的关系和要求连接在一起，组合成 部件和整台机械产品， 包括零件的固定、 连接、 调整、 平衡、 部件和整台机械产品 ，包括零件的固定、 连接、 调整、 平衡 、 检 验和试验等工作
第一节 基础知识及术语
获得尺寸精度的方法 试切法 试切—测量—调整—再试切，反复进行直到被加工 尺寸(工序尺寸)达到要求精度为止的加工方法。 调整法 在机床上先调整好刀具和工件在工序尺寸方向上的 相对位置，并在一批工件的加工过程中保持这个位置不变，以 保证工件工序尺寸精度的方法。 定尺寸刀具法 用刀具的相对尺寸来保证工件被加工部位工 序尺寸的方法。 主动测量法 在加工过程中，利用自动测量装置边加工边测 量加工尺寸，并将测量结果与要保证的工序尺寸比较后，或使 机床继续工作，或使机床停止工作的方法。 自动控制法 在加工过程中，利用测量装置或数控装置等自 动控制加工过程的加工方法。
第一节 基础知识及术语
一、生产过程和工艺过程 生产过程 在机械产品制造中，将 原材料(或半成品)转变为成 品的全过程。
第一节 基础知识及术语
工艺过程 在生产过程中，毛坯的制造、零件的机械加工与热处理、 产品的装配等工作将直接改变生产对象的采用形状、尺寸、 相对位置和性质等，使其成为成品和半成品的过程。 主要内容 毛坯和零件成形——铸造、锻压、冲压、 毛坯和零件成形——铸造、锻压、冲压、焊接 、压制、烧结、 压制、烧结、 注塑、 注塑、压塑 … 机械加工——切削、磨削、 机械加工——切削、磨削、特种加工 材料改性与处理——热处理、电镀、转化膜、涂装、 材料改性与处理——热处理、电镀、转化膜、涂装、热喷涂 … 机械装配——把零件按一定的关系和要求连接在一起， 机械装配——把零件按一定的关系和要求连接在一起，组合成 部件和整台机械产品， 包括零件的固定、 连接、 调整、 平衡、 部件和整台机械产品 ，包括零件的固定、 连接、 调整、 平衡 、 检 验和试验等工作
第一节 基础知识及术语
获得尺寸精度的方法 试切法 试切—测量—调整—再试切，反复进行直到被加工 尺寸(工序尺寸)达到要求精度为止的加工方法。 调整法 在机床上先调整好刀具和工件在工序尺寸方向上的 相对位置，并在一批工件的加工过程中保持这个位置不变，以 保证工件工序尺寸精度的方法。 定尺寸刀具法 用刀具的相对尺寸来保证工件被加工部位工 序尺寸的方法。 主动测量法 在加工过程中，利用自动测量装置边加工边测 量加工尺寸，并将测量结果与要保证的工序尺寸比较后，或使 机床继续工作，或使机床停止工作的方法。 自动控制法 在加工过程中，利用测量装置或数控装置等自 动控制加工过程的加工方法。
机械加工工艺规程制定(完整版)
封闭环——在零件加工或装配过程中间接获得或最后形成 的环。（非常重要） 组成环——尺寸链中对封闭环有影响的全部环。 组成环又可分为增环和减环。 增环——若该环的变动引起封闭环的同向变动，则该 环为增环． 减环——若该环的变动引起封闭环的反向变动。则该 环为减环。
3、 组成
封闭环：
4、增、减环判别方法
（2）步
骤
•分析研究产品图纸 •工艺性分析 •选择毛坯 •拟订工艺路线 •选择设备、工装 •技术经济分析 •确定工序余量、工序尺寸 •确定切削用量、工时定额 •填写工艺文件
课题二 定位基准的选择
定位基准选择
采用毛坯上未经加工 的表面作为定位基准。
定位基准
1、粗基准 2、精基准 3、辅助基准
采用经过加工的表面 作为定位基准。
缺点： 设备工艺装备投资大、调整、维护复杂，生产准备工作 量大，更换新产品困难，柔性差。
2）工序分散的特点:
①工序多，工艺过程长，各工序加工内容少，有的情况只
有一 个工步。 ②所使用的设备和工艺装备较简单，易于调整，掌握。 ③有利于选用合理的切削用量，减少工序基本时间 ④设备数量多，生产面积大，人员多，但不易于适应新
三、工序的集中与分散
1）工序集中的特点 优点:①零件各加工表面的加工集中在少数几道工序内完成，各
工序内容多，工步多。
②有利于采用高效的专用设备和工艺装备，生产效率高。 ③生产面积和操作工人数减少，工艺路线短。 ④可简化生产计划和生产组织工作。 ⑤工件装夹次数减少，辅助时间缩短，加工表面间的位置精
度易于保证。
例：图示零件加工台阶面
切削平面
A1
A1
A2 A2 δ（本道工序加工精度）
设计基准（定位基准）
3、 组成
封闭环：
4、增、减环判别方法
（2）步
骤
•分析研究产品图纸 •工艺性分析 •选择毛坯 •拟订工艺路线 •选择设备、工装 •技术经济分析 •确定工序余量、工序尺寸 •确定切削用量、工时定额 •填写工艺文件
课题二 定位基准的选择
定位基准选择
采用毛坯上未经加工 的表面作为定位基准。
定位基准
1、粗基准 2、精基准 3、辅助基准
采用经过加工的表面 作为定位基准。
缺点： 设备工艺装备投资大、调整、维护复杂，生产准备工作 量大，更换新产品困难，柔性差。
2）工序分散的特点:
①工序多，工艺过程长，各工序加工内容少，有的情况只
有一 个工步。 ②所使用的设备和工艺装备较简单，易于调整，掌握。 ③有利于选用合理的切削用量，减少工序基本时间 ④设备数量多，生产面积大，人员多，但不易于适应新
三、工序的集中与分散
1）工序集中的特点 优点:①零件各加工表面的加工集中在少数几道工序内完成，各
工序内容多，工步多。
②有利于采用高效的专用设备和工艺装备，生产效率高。 ③生产面积和操作工人数减少，工艺路线短。 ④可简化生产计划和生产组织工作。 ⑤工件装夹次数减少，辅助时间缩短，加工表面间的位置精
度易于保证。
例：图示零件加工台阶面
切削平面
A1
A1
A2 A2 δ（本道工序加工精度）
设计基准（定位基准）
机械制造基础工艺规程设计(ppt 85页)
根据生产纲领和产品本身的大小及结构复杂性，产品的 制造可分为三种生产类型
13
三种生产类型：
1)、单件生产 单个地生产不同结构尺寸的产品，且很少重复的
生产。如重型机械、大型船舶制造、新产品试制等。
2)、成批生产
成批地制造相同产品且周期性地重复生产，如机床 制造等。根据产品特征及批量大小又分为小批、中 批和大批生产三种。
26
2 精基准的选择
吊架
镗孔支架
图 置于箱体中部的吊架支承
图 以顶面和两销孔定位
27
2 精基准的选择P230
a、基准重合原则—选用被加工面工序基准作为定位精基准
b、统一基准原则——应尽可能的选用统一的定位基准加工各工件 表面以保证各表面间的位置精度。 例如：加工轴，用中心孔做统一精基准加工各外圆表面，可方便 地加工大多数（或全部）表面，并保证各外圆表面的同轴度、两 端面的平行度、轴线与端面的垂直度。
工人、工作地和工件三不变，加上连续完成是构成工 序的四个要素。 工序是组成工艺过程的基本单元。 工序数目和工艺过程的确定与零件的技术要求、零 件的数量和现有工艺条件等有关。如阶梯轴零件的 加工。
4
单件小批生产的工艺过程
5
大批量生产的工艺过程
工序号
1 2 3 4
工序内容 铣端面，打中心孔
车大外圆及倒角 车小外圆及倒角 磨小、大两处外圆
4、拟定工艺路线（确定加工方法、加工顺序、夹具
设计、热处理等），选择定位基面；
17
5、确定各工序所用机床设备、工艺装备等； 6、确定各工序的技术要求和检验方法； 7、确定各工序的加工余量、计算工序尺寸和公差； 8、确定各工序的切削用量和工时定额； 9、进行经济分析。编制工艺文件。
13
三种生产类型：
1)、单件生产 单个地生产不同结构尺寸的产品，且很少重复的
生产。如重型机械、大型船舶制造、新产品试制等。
2)、成批生产
成批地制造相同产品且周期性地重复生产，如机床 制造等。根据产品特征及批量大小又分为小批、中 批和大批生产三种。
26
2 精基准的选择
吊架
镗孔支架
图 置于箱体中部的吊架支承
图 以顶面和两销孔定位
27
2 精基准的选择P230
a、基准重合原则—选用被加工面工序基准作为定位精基准
b、统一基准原则——应尽可能的选用统一的定位基准加工各工件 表面以保证各表面间的位置精度。 例如：加工轴，用中心孔做统一精基准加工各外圆表面，可方便 地加工大多数（或全部）表面，并保证各外圆表面的同轴度、两 端面的平行度、轴线与端面的垂直度。
工人、工作地和工件三不变，加上连续完成是构成工 序的四个要素。 工序是组成工艺过程的基本单元。 工序数目和工艺过程的确定与零件的技术要求、零 件的数量和现有工艺条件等有关。如阶梯轴零件的 加工。
4
单件小批生产的工艺过程
5
大批量生产的工艺过程
工序号
1 2 3 4
工序内容 铣端面，打中心孔
车大外圆及倒角 车小外圆及倒角 磨小、大两处外圆
4、拟定工艺路线（确定加工方法、加工顺序、夹具
设计、热处理等），选择定位基面；
17
5、确定各工序所用机床设备、工艺装备等； 6、确定各工序的技术要求和检验方法； 7、确定各工序的加工余量、计算工序尺寸和公差； 8、确定各工序的切削用量和工时定额； 9、进行经济分析。编制工艺文件。
