单门感应密码门禁机使用说明书
单门感应密码门禁机使用说明书产品特性：安装说明：取下底板，使用随机配备的胶塞和螺钉将底板安装在出入口外侧的墙壁，接线后盖上面板，并上好门禁机下面的十字螺丝。
安装时请注意门禁机的上下方向。
V2000-C 门禁机接线图：注意：上电前必需确认电源电压为DC12V 和电源的正负极！具体操作说明：一、 继电器输出设置方法：PUSH1（J1）和COM （J3）为继电器干触点，PUSH1为常开常闭端，COM 为公共端。
1．J3跳到GND 端时：（1）J1跳到NO 端，PUSH1、COM 常开（继电器动作时，PUSH1与GND 接通）。
（2）J1跳到NC 端，PUSH1、COM 常闭（继电器动作时，PUSH1与GND 断开）。
2． J3跳到12V 端时：（1）J1跳到NO 端，PUSH1、COM 常开（继电器动作时，PUSH1输出12V ）。
（2）J1跳到NC 端，PUSH1、COM 常闭（继电器动作时，PUSH1断开12V ）。
3．J3跳线帽取掉时：（1）J1跳到NO 端，PUSH1、COM 常开（继电器动作时，PUSH1与COM 接通）。
（2）J1跳到NC 端，PUSH1、COM 常闭（继电器动作时，PUSH1与COM 断开）。
说明：PUSH1（J1）出厂设置为NO ，COM （J3）出厂设置为GND 。
二、 门禁机编程方法：1．“#”键：功能键，进入编程模式（1）按“#”字键，红灯、绿灯齐闪亮。
（2）输入5位系统密码（出厂密码：12345），蜂鸣器鸣响一声，红灯和橙灯亮、绿灯熄灭，门禁机进入系统编程状态。
2．“0”键，加入卡+密码型用户（1）按“0”字键，橙灯亮，红灯和绿灯熄灭。
（2）输入4位用户号，绿灯亮，输入号有效。
（3）读取需登录的用户卡，蜂鸣器短鸣一声，输入6位用户密码，蜂鸣器长鸣一声，绿灯闪亮一次熄灭，橙灯和红灯亮，用户登录成功。
注意：卡+密码是指用户开门需要读卡并正确输入6位相应的开门密码！3．“1”键，修改系统密码（1）按“1”字键，橙灯亮，红灯和绿灯熄灭。
门禁系统简易说明书

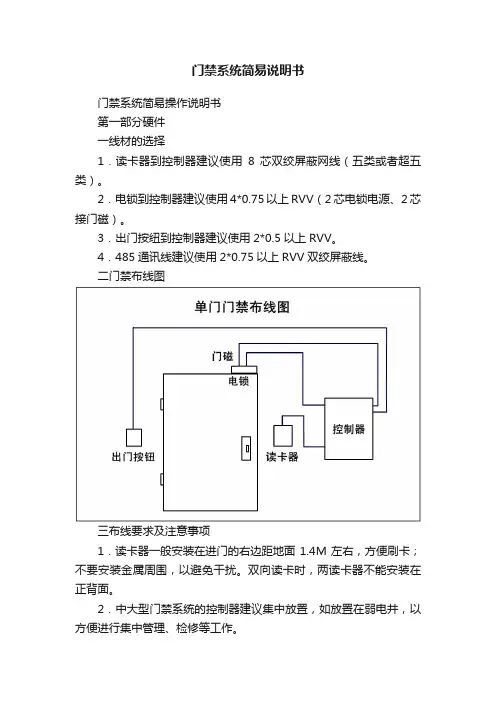

门禁系统简易说明书门禁系统简易操作说明书第一部分硬件一线材的选择1．读卡器到控制器建议使用8芯双绞屏蔽网线（五类或者超五类）。
2．电锁到控制器建议使用4*0.75以上RVV（2芯电锁电源、2芯接门磁）。
3．出门按纽到控制器建议使用2*0.5以上RVV。
4．485通讯线建议使用2*0.75以上RVV双绞屏蔽线。
二门禁布线图三布线要求及注意事项1．读卡器一般安装在进门的右边距地面1.4M左右，方便刷卡；不要安装金属周围，以避免干扰。
双向读卡时，两读卡器不能安装在正背面。
2．中大型门禁系统的控制器建议集中放置，如放置在弱电井，以方便进行集中管理、检修等工作。
3．读卡器到控制器、控制器到控制器之间的通讯线布线不要与强电线路并行，以避免造成通讯干扰。
四485通讯线路图五读卡器与控制器接线六电锁电源接线第二部分软件一门禁软件的安装1．安装门禁软件（如果是网络版软件请安装Microsoft SQL Server 2000）。
2．安装加密狗驱动。
3．数据库服务器连接设置（1）单机版（Plus）不用做数据库服务器连接设置，即可直接进入软件。
（2）网络版（Server）①点击“开始”→“程序”→“门禁控制系统”→“数据库服务器连接设置”菜单，随后出现以下界面：②在此界面主菜单中，选择“连接”，在后面出现的对话框中先选择“服务器主机名称”。
③再在第2项复选框中选中“使用指定的用户名称和密码”，输入在安装MS SQL Server 2000过程中设定的用户名称及密码，并选中“允许保存密码”复选框。
④在最后在第3项复选框中选中“附加一个数据库文件作为数据库名”，点击，出现以下界面:在此界面中选择“securedb.mdf”文件，点击打开按钮即可。
⑤运行“测试连接”点击“测试连接”，出现“测试连接成功”，即完成了数据库的连接配置。
至此，Server已能正常运行。
二门禁软件操作门禁系统的三要素：卡→人员→门。
首先我们要在系统里注册卡，再把卡给对应某个人员，此人员具有那些门的权限？我们操作门禁软件按这个思路来这就比较简单明了，“卡给人，人开门”。
单门感应密码门禁一体机使用说明书

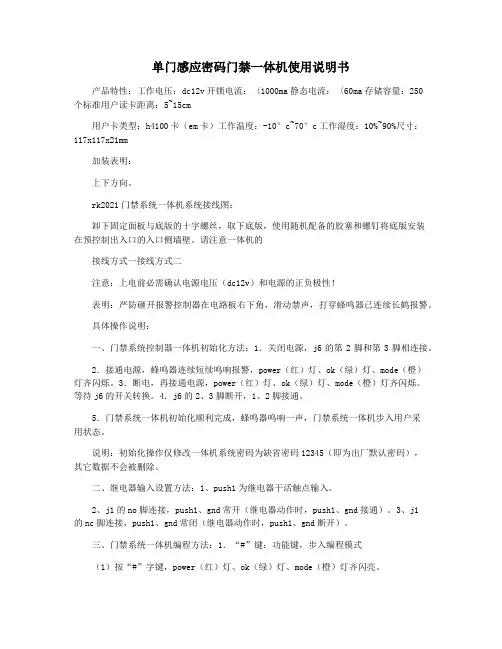

单门感应密码门禁一体机使用说明书产品特性：工作电压：dc12v开锁电流：〈1000ma静态电流：〈60ma存储容量：250个标准用户读卡距离：5~15cm用户卡类型：h4100卡（em卡）工作温度：-10°c~70°c工作湿度：10%~90%尺寸：117x117x21mm加装表明：上下方向。
rk2021门禁系统一体机系统接线图：卸下固定面板与底版的十字螺丝，取下底版，使用随机配备的胶塞和螺钉将底版安装在预控制出入口的入口侧墙壁。
请注意一体机的接线方式一接线方式二注意：上电前必需确认电源电压（dc12v）和电源的正负极性！表明：严防砸开报警控制器在电路板右下角，滑动禁声，打穿蜂鸣器已连续长鹤报警。
具体操作说明：一、门禁系统控制器一体机初始化方法：1．关闭电源，j6的第2脚和第3脚相连接。
2．接通电源，蜂鸣器连续短续鸣响报警，power（红）灯、ok（绿）灯、mode（橙）灯齐闪烁。
3．断电，再接通电源，power（红）灯、ok（绿）灯、mode（橙）灯齐闪烁。
等待j6的开关转换。
4．j6的2、3脚断开，1、2脚接通。
5．门禁系统一体机初始化顺利完成，蜂鸣器鸣响一声，门禁系统一体机步入用户采用状态。
说明：初始化操作仅修改一体机系统密码为缺省密码12345（即为出厂默认密码），其它数据不会被删除。
二、继电器输入设置方法：1、push1为继电器干活触点输入。
2、j1的no脚连接，push1、gnd常开（继电器动作时，push1、gnd接通）。
3、j1的nc脚连接，push1、gnd常闭（继电器动作时，push1、gnd断开）。
三、门禁系统一体机编程方法：1．“#”键：功能键，步入编程模式（1）按“#”字键，power（红）灯、ok（绿）灯、mode（橙）灯齐闪亮。
（2）输出5十一位系统密码，蜂鸣器鸣响一声，power（白）灯和mode（橙）灯亮、ok（蓝）灯点燃，门禁系统一体机步入系统编程状态。
