工厂供电实验版

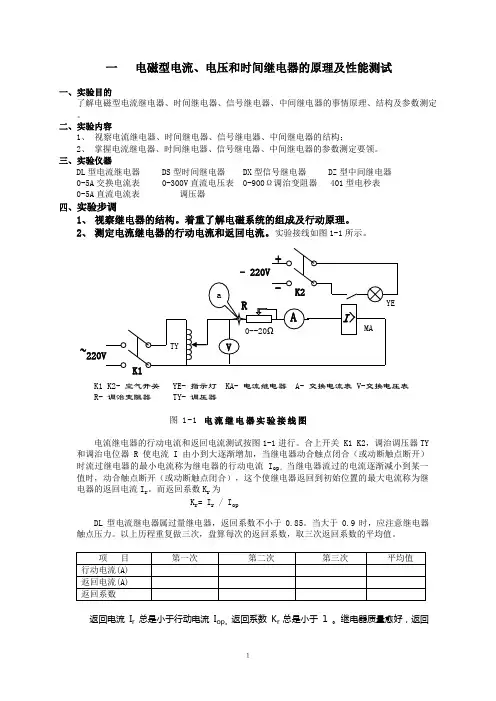

207工厂供电实验12年版
一 电磁型电流、电压和时间继电器的原理及性能测试一、 实验目的了解电磁型电流继电器、时间继电器、信号继电器、中间继电器的事情原理、结构及参数测定。
二、 实验内容1、 视察电流继电器、时间继电器、信号继电器、中间继电器的结构；2、 掌握电流继电器、时间继电器、信号继电器、中间继电器的参数测定要领。
三、 实验仪器DL 型电流继电器 DS 型时间继电器 DX 型信号继电器 DZ 型中间继电器 0-5A 交换电流表 0-300V 直流电压表 0-900Ω调治变阻器 401型电秒表 0-5A 直流电流表 调压器 四、 实验步调1、 视察继电器的结构。
着重了解电磁系统的组成及行动原理。
2、 测定电流继电器的行动电流和返回电流。
实验接线如图1-1所示。
K1 K2- 空气开关 YE- 指示灯 KA- 电流继电器 A- 交换电流表 V-交换电压表 R- 调治变阻器 TY- 调压器图1-1 电流继电器实验接线图电流继电器的行动电流和返回电流测试按图1-1进行。
合上开关 K1 K2，调治调压器TY 和调治电位器R 使电流 I 由小到大逐渐增加，当继电器动合触点闭合（或动断触点断开）时流过继电器的最小电流称为继电器的行动电流I op 。
当继电器流过的电流逐渐减小到某一值时，动合触点断开（或动断触点闭合），这个使继电器返回到初始位置的最大电流称为继电器的返回电流I r 。
而返回系数K r 为 K r = I r / I opDL 型电流继电器属过量继电器，返回系数不小于0.85。
当大于0.9时，应注意继电器触点压力。
以上历程重复做三次，盘算每次的返回系数，取三次返回系数的平均值。
返回电流 I r 总是小于行动电流 I op 。
返回系数 K r 总是小于1 。
继电器质量愈好，返回~系数K r 值愈高。
返回系数一般为0.85。
3、’测定信号继电器的行动值。
信号继电器分电压信号继电器(如图1-2a) 电流信号继电器(如图1-2b)和电流行动电压保持(如图1-2c)等信号继电器。
工厂供配电实验报告(3篇)
第1篇一、实验目的本次实验旨在通过实际操作和理论分析，加深对工厂供配电系统的理解，掌握工厂供配电设备的基本原理和运行方式，熟悉高低压电器的结构、功能和技术特性，并了解工厂供配电系统的构成与布置以及配电负荷计算方法。
二、实验原理工厂供配电系统是工业生产中不可或缺的组成部分，其主要功能是将高压电能通过变压器降压，再分配到各个车间或设备，满足生产过程中的用电需求。
实验过程中，我们将结合实际的高压开关柜和工厂供电知识，对工厂供配电系统的各个环节进行深入了解。
三、实验设备与材料1. 高压开关柜2. 变压器3. 低压配电柜4. 低压电器（如断路器、接触器等）5. 电能表6. 电流表7. 电压表8. 计算器9. 相关实验手册和参考资料四、实验内容1. 高低压电器认识实验- 观察高压开关柜的结构，了解其组成和工作原理。
- 分析变压器的工作原理，掌握变压器的基本参数和接线方式。
- 认识低压配电柜和低压电器，了解其功能和使用方法。
2. 工厂供配电系统构成与布置实验- 分析工厂供配电系统的构成，包括电源进线、高压配电线路、车间变电所、低压配电线路和用电设备。
- 观察实际工厂供配电系统的布置，了解设备布局和线路走向。
- 学习配电负荷计算方法，掌握计算公式和计算步骤。
3. 供配电系统安全运行实验- 学习供配电系统的安全运行规范，了解安全操作规程。
- 观察供配电系统的故障处理方法，学习故障诊断和排除技巧。
- 进行供配电系统的安全运行模拟实验，提高实际操作能力。
五、实验结果与分析1. 高低压电器认识实验- 通过观察和实验，掌握了高低压电器的结构、功能和技术特性。
- 了解高压开关柜、变压器、低压配电柜和低压电器的工作原理。
2. 工厂供配电系统构成与布置实验- 分析了工厂供配电系统的构成，了解了设备布局和线路走向。
- 掌握了配电负荷计算方法，能够根据实际需求进行计算。
3. 供配电系统安全运行实验- 学习了供配电系统的安全运行规范，了解了安全操作规程。
工厂供电实验
一、电磁型电流继电器和电压继电器实验一、实验目的熟悉DL型电流继电器和DY型电压继电器的实际结构、工作原理、基本特性；掌握动作电流值、动作电压值及其相关参数的整定方法。
二、原理说明DL—20c系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。
DY—20c系列电压继电器用于反映发电机、变压器及输电线路的电压升高（过电压保护）或电压降低（低电压起动）的继电保护装置中。
DL—20c、DY—20c系列继电器的内部接线图见图1一1。
上述继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态。
过电流（压）继电器：当电流（压）升高至整定值（或大于整定值）时，继电器立即动作，其常开触点闭合，常闭触点断开。
低电压继电器：当电压降低至整定电压时，继电器立即动作，常开触点断开，常闭触点闭合。
继电器的铭牌刻度值是按电流继电器两线圈串联，电压继电器两线圈并联时标注的指示值等于整定值；若上述二继电器两线圈分别作并联和串联时，则整定值为指示值的2倍。
转动刻度盘上指针，以改变游丝的作用力矩，从而改变继电器动作值。
图1-1电流（电压）继电器内部接线图四、实验设备12348765DL-21CDY-21C、26C12348765DY-23C、28C12348765DY-22C12348765DL-24CDY-24C、29C12348765DY-25C图1－4 低电压继电器实验接线图二、电磁型时间继电器实验一、实验目的熟悉DS —20系列时间继电器的实际结构，工作原理，基本特性，掌握时限的整定和试验调整方法。
二、原理说明DS —20系列时间继电器用于各种继电保护和自动控制线路中，使被控制元件按时限控制原则进行动作。
DS —20系列时间继电器是带有延时机构的吸入式电磁继电器，其中DS —21～DS —24 是内附热稳定限流电阻型时间继电器(线圈适于短时工作)，DS —21/c ～DS —24/c 是外附热稳定限流电阻型时间继电器(线圈适于长时工作)。
工厂供电实验报告(王嗣巍) (实验3)
黑龙江科技大学实验报告实验项目名称工厂供电倒闸操作实验日期2014.10.30班级电气11-15班学号01号姓名王嗣巍成绩电气与控制工程学院实验室实验概述：【实验目的】1．了解什么是倒闸操作。
2．熟悉倒闸操作的要求及步骤。
3．熟悉倒闸操作注意事项。
【原理说明】倒闸操作是指按规定实现的运行方式，对现场各种开关（断路器及隔离开关）所进行的分闸或合闸操作。
它是变配电所值班人员的一项经常性的、复杂而细致的工作，同时又十分重要，稍有疏忽或差错都将造成严重事故，带来难以挽回的损失。
所以倒闸操作时应对倒闸操作的要求和步骤了然于胸，并在实际执行中严格按照这些规则操作。
1．倒闸操作的具体要求（1）变配电所的现场一次、二次设备要有明显的标志，包括命名、编号、铭牌、转动方向、切换位置的指示以及区别电气相别的颜色等。
（2）要有与现场设备标志和运行方式相符合的一次系统模拟图，继电保护和二次设备还应有二次回路的原理图和展开图。
（3）要有考试合格并经领导批准的操作人和监护。
（4）操作时不能单凭记忆，应在仔细检查了操作地点及设备的名称编号后，才能进行操作。
（5）操作人不能依赖监护人，而应对操作内容完全做到心中有数。
否则，操作中容易出问题。
（6）在进行倒闸操作时，不要做与操作无关的工作或闲谈。
（7）处理事故时，操作人员应沉着冷静，不要惊慌失措，要果断地处理事故。
（8）操作时应有确切的调度命令、合格的操作或经领导批准的操作卡。
（9）要采用统一的、确切的操作术语。
（10）要用合格的操作工具、安全用具和安全设施。
2．倒闸操作的步骤变配电所的倒闸操作可参照下列步骤进行：（1）接受主管人员的预发命令。
值班人员接受主管人员的操作任务和命令时，一定要记录清楚主管人员所发的任务或命令的详细内容，明确操作目的和意图。
在接受预发命令时，要停止其他工作，集中思想接受命令，并将记录内容向主管人员复诵，核对其正确性。
对枢纽变电所重要的倒闸操作应有两人同时听取和接受主管人员的命令。
南昌大学工厂供电实验报告
实验报告实验课程：工厂供电（一次二次实验）学生姓名：学号：专业班级：自动化12015年1 月5 日目录实验一：工厂供电一次二次实验实验1：工厂供电一次部分实验2：工厂供电二次部分实验二：电磁型电流继电器和电压继电器实验实验类型：□验证■综合□设计□创新实验日期：实验成绩：实验1：工厂供电一次控制实验一、实验目的通过电气一次及二次控制实验，达到加深对工厂电气设备的感性认识，熟悉工厂供电设备构成和运行方式。
二、实验的基本原理根据实际的高压开关柜和利用所学的工厂供电知识，结合主接线电气知识及工厂一次设备的构成，完成工厂供电系统的一次接线图。
高压开关柜是以断路器为主的电气设备。
它是生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
按断路器安装方式可分为移动式（手车式）和固定式；按安装地点可分为户内式和户外式；按柜体结构可分为金属封闭铠装式、金属封闭间隔式、金属封闭箱式和敞开式开关柜。
常见的高压开关柜产品有KYN28A12、XGN37-12、XGN2-12及GG1A-12等。
高压开关柜的主要组成为进线柜、计量柜、过线柜及变压器控制保护2B等装置。
其中进线柜是高压室的电源线，主要由断路器、隔离开关和电流互感器组成。
计量柜是电能计量柜(箱)的简称，是对计费电力用户用电计量和管理的专用柜，可分为整体式电能计量柜和分体式电能计量柜，主要由熔断器、电流互感器、电压互感器和断路器组成。
过线柜是连接电源线与用户的通道。
避雷器是变电站保护设备免遭雷电冲击波袭击的设备。
当沿线路传入变电站的雷电冲击波超过避雷器保护水平时，避雷器首先放电，并将雷电流经过良导体安全的引入大地，利用接地装置使雷电压幅值限制在被保护设备雷电冲击水平以下，使电气设备受到保护。
其能释放雷电或兼能释放电力系统操作过电压能量，保护电工设备免受瞬时过电压危害，又能截断续流，不致引起系统接地短路。

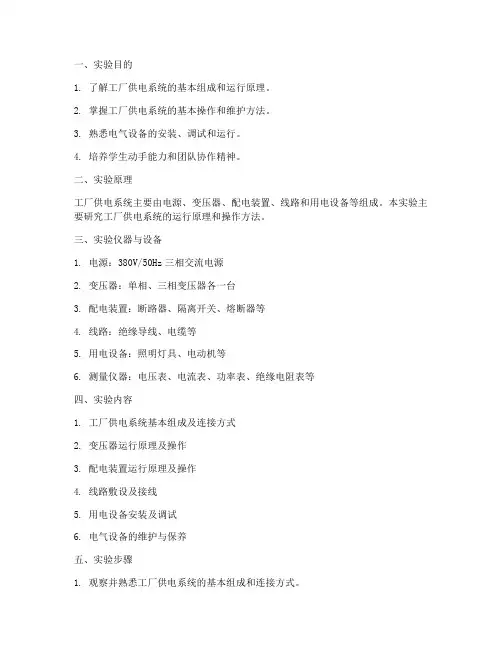

工厂供电实验的实验报告
一、实验目的1. 了解工厂供电系统的基本组成和运行原理。
2. 掌握工厂供电系统的基本操作和维护方法。
3. 熟悉电气设备的安装、调试和运行。
4. 培养学生动手能力和团队协作精神。
二、实验原理工厂供电系统主要由电源、变压器、配电装置、线路和用电设备等组成。
本实验主要研究工厂供电系统的运行原理和操作方法。
三、实验仪器与设备1. 电源：380V/50Hz三相交流电源2. 变压器：单相、三相变压器各一台3. 配电装置：断路器、隔离开关、熔断器等4. 线路：绝缘导线、电缆等5. 用电设备：照明灯具、电动机等6. 测量仪器：电压表、电流表、功率表、绝缘电阻表等四、实验内容1. 工厂供电系统基本组成及连接方式2. 变压器运行原理及操作3. 配电装置运行原理及操作4. 线路敷设及接线5. 用电设备安装及调试6. 电气设备的维护与保养五、实验步骤1. 观察并熟悉工厂供电系统的基本组成和连接方式。
2. 将电源、变压器、配电装置、线路和用电设备按实验要求连接好。
3. 进行变压器运行实验，观察并记录变压器输入、输出电压和电流值。
4. 进行配电装置运行实验，观察并记录断路器、隔离开关、熔断器的操作过程。
5. 进行线路敷设及接线实验，确保线路连接牢固、安全可靠。
6. 进行用电设备安装及调试实验，观察并记录用电设备的运行状态。
7. 对电气设备进行维护与保养，确保设备正常运行。
六、实验结果与分析1. 变压器运行实验：根据实验数据，计算出变压器的变比、效率等参数，分析变压器运行状况。
2. 配电装置运行实验：观察断路器、隔离开关、熔断器的操作过程，分析其运行原理和操作方法。
3. 线路敷设及接线实验：检查线路连接牢固、安全可靠，确保实验顺利进行。
4. 用电设备安装及调试实验：观察用电设备的运行状态，确保设备正常运行。
七、实验总结通过本次实验，我们对工厂供电系统的基本组成、运行原理和操作方法有了更深入的了解。
在实验过程中，我们掌握了电气设备的安装、调试和运行方法，提高了动手能力和团队协作精神。
工厂供电的实验报告
一、实验目的1. 熟悉工厂供电系统的基本组成和运行原理；2. 掌握工厂供电系统主要设备的操作方法；3. 培养实验操作技能，提高实际应用能力。
二、实验原理工厂供电系统是指为工厂提供电能的设备、线路和控制系统。
其基本原理是通过发电厂产生电能，经输电线路传输至工厂，通过变电设备降压后，通过配电线路分配到各个用电设备。
三、实验仪器与设备1. 发电机：1台；2. 变压器：1台；3. 断路器：1台；4. 电流表：1个；5. 电压表：1个；6. 电阻表：1个；7. 电能表：1个；8. 配电箱：1个；9. 配电线路：若干；10. 用电设备：若干。
四、实验步骤1. 连接实验电路：将发电机、变压器、断路器、电流表、电压表、电阻表、电能表、配电箱和配电线路等连接成实验电路。
2. 发电机启动：启动发电机，观察发电机运行情况，确保发电机正常运行。
3. 变压器操作：根据实验要求，对变压器进行升压或降压操作，观察变压器运行情况，确保变压器正常运行。
4. 断路器操作：根据实验要求，对断路器进行合闸或分闸操作，观察断路器运行情况，确保断路器正常运行。
5. 测量电压、电流和电阻：使用电压表、电流表和电阻表分别测量电路中的电压、电流和电阻，记录数据。
6. 测量电能：使用电能表测量电路中的电能消耗，记录数据。
7. 分析实验数据：根据实验数据，分析工厂供电系统的运行情况，计算电能消耗等指标。
8. 实验结束：关闭发电机，断开实验电路，整理实验器材。
五、实验结果与分析1. 实验数据：（1）电压：U = 220V；（2）电流：I = 10A；（3）电阻：R = 22Ω；（4）电能消耗：W = 220V × 10A × t（t为实验时间）。
2. 分析：（1）实验过程中，发电机、变压器、断路器等设备运行正常，满足工厂供电系统的基本要求；（2）根据实验数据，计算电能消耗为2200Wt，说明工厂供电系统在实验过程中运行稳定；（3）实验过程中，电压、电流和电阻等参数符合理论计算值，说明实验结果可靠。
工厂供电实验指导书4
工厂供电实验指导书4工厂供电实验指导书4⒈引言本文档旨在提供关于工厂供电实验的详细指导。
工厂供电是指为工厂提供稳定可靠的电力供应。
本指导书将介绍工厂供电的基本原理、实验所需设备以及实验步骤。
⒉工厂供电原理⑴供电网络结构详细介绍工厂供电的网络结构，包括电源变电站、主配电室、次配电室等。
⑵电力负荷计算介绍如何计算工厂的电力负荷，包括瞬时负荷和平均负荷的计算方法。
⑶电压稳定与调节说明如何保持工厂供电的电压稳定，并介绍电压调节的方法和设备。
⒊实验设备⑴变电站设备变电站所需的设备，包括变压器、隔离开关、断路器等。
⑵配电室设备介绍主配电室和次配电室所需的设备，包括开关柜、遥控装置等。
⑶电能计量装置说明工厂供电需要使用的电能计量装置，包括电能表、功率因数仪等。
⒋实验步骤⑴实验前准备列出实验前需要做的准备工作，包括检查设备状态、连接电源等。
⑵实验过程详细描述实验的步骤和操作方法，包括开启电源、测量电压电流等。
⑶实验结果分析解释实验结果，并对供电网络的性能进行评估和分析。
⒌附件本文档涉及以下附件：附件1：工厂供电实验数据记录表附件2：工厂供电设备布置图⒍法律名词及注释⑴供电网络法规解释与工厂供电相关的法律名词，如电力法、配电规程等。
⑵设备安全标准介绍与工厂供电设备安全相关的法律要求，如安全生产法、设备安全标准等。
⒎结束语本文档提供了关于工厂供电实验的详细指导，包括原理、设备和实验步骤等内容。
通过实验，可以更好地理解和掌握工厂供电的基本知识和操作技巧。
希望本文档能对工厂供电实验的学习和实践有所帮助。
工厂供电实验报告
工厂供电实验报告实验一发电机组的起动与运转一、实验目的1．了解微机调速装置的工作原理和掌握其操作方法。
2．熟悉发电机组中原动机（直流电动机）的基本特性。
3．掌握发电机组起励建压，并网，解列和停机的操作二、原理说明在本实验平台中，原动机采用直流电动机模拟工业现场的汽轮机或水轮机，调速系统用于调整原动机的转速和输出的有功功率，励磁系统用于调整发电机电压和输出的无功功率。
图3-1-1为调速系统的原理结构示意图，图3-1-2为励磁系统的原理结构示意图。
图3-1-1 调速系统原理结构示意图装于原动机上的编码器将转速信号以脉冲的形式送入THLWT-3型微机调速装置，该装置将转速信号转换成电压，和给定电压一起送入ZKS-15型直流电机调速装置，采用双闭环来调节原动机的电枢电压，最终改变原动机的转速和输出功率。
图3-1-2 励磁系统的原理结构示意图发电机出口的三相电压信号送入电量采集模块1，三相电流信号经电流互感器也送入电量采集模块1，信号被处理后，计算结果经485通信口送入微机励磁装置；发电机励磁交流电流部分信号、直流励磁电压信号和直流励磁电流信号送入电量采集模块2，信号被处理后，计算结果经485通信口送入微机励磁装置；微机励磁装置根据计算结果输出控制电压，来调节发电机励磁电流。
三、实验内容与步骤1．发电机组起励建压⑴先将实验台的电源插头插入控制柜左侧的大四芯插座（两个大四芯插座可通用）。
接着依次打开控制柜的“总电源”、“三相电源”和“单相电源”的电源开关；再打开实验台的“三相电源”和“单相电源”开关。
⑵将控制柜上的“原动机电源”开关旋到“开”的位置，此时，实验台上的“原动机启动”光字牌点亮，同时，原动机的风机开始运转，发出“呼呼”的声音。
⑶按下THLWT-3型微机调速装置面板上的“自动/手动”键，选定“自动”方式，开机默认方式为“自动方式”。
⑷按下THLWT-3型微机调速装置面板上的“启动”键，此时，装置上的增速灯闪烁，表示发电机组正在启动。
工厂供电实验报告
工厂供电实验报告实验一画交流闪光灯电路图1、实验目的1.AutoCAD 入门使学员初步了解认识AutoCAD基本操作环境界面2.鼠标、键盘的使用3.命令输入方式4.坐标系统定义与数据输入方式5.图层操作，精确定位工具6.基本二维绘图命令：点，直线，构造线，圆，圆弧，椭圆，椭圆弧，矩形，正多边形使用。
7.复杂二维绘图命令：图案填充，8.选择编辑对象9.基本二维编辑命令：删除，复制，镜像，偏移，阵列，移动，旋转，缩放10.复杂二维编辑命令：图形修剪，图形延伸，打断，倒角，圆角，分解，单行文本，多行文本11.对象编辑：夹持点功能12.课程的学习，掌握AutoCAD基本命令和灵活运用能力；培养空间想象能力和一定的分析与表达能力；培养使用计算机设备与AutoCAD软件绘制机械图样的能力；（1）能力目标：阅读分析零件图；AutoCAD绘制零件各个视角的二维图形，能掌握的三维模型的创建；绘制出符合行业规范的图纸并能在打印机或绘图仪出图。
（2）知识目标：掌握基本线、圆弧等操作，学会文字与表格、尺寸标注、图块使用，能进行零件图绘制、装配图绘制、图形输出等。
(3)素质目标：通过学习完本课程，达到培养学生独立分析问题，解决问题的能力；拥有实事求是的学风和创新精神；具有培养良好的协作精神。
2、实验环境及设备硬件个人计算机，软件AutoCAD2013绘图软件3、实验内容画出交流闪光灯电路图如图所示实验步骤：1.画电源符号。
画一竖线，再画一个圆心在直线上的小圆，然后镜像，修剪后如图，2.画可控硅符号画长度为21的直线，然后向下复制11个单位，以上面直线中点，为起点画68度直线，然后以下面直线为修剪边，修剪多余部分执行两次镜像命令得画主极线和栅极线得3．绘制灯的符号执行矩形命令，绘制两个大小合适的矩形，2，移动一个矩形是两个矩形右边的中点重合，，执行explode，炸开这两个据悉ing，执行圆角命令，分别对其进行圆角，然后删除多余的线段，执行直线命令后绘制导线4绘制二极管得到5绘制线圈（1）先画一竖线，再画圆心在直线上的圆，(2)，以圆的上象限为基点，向下多重复制此圆，(3)执行修剪命令，画一竖线，(4)，执行直线命令，画一竖线(5)执行镜像命令镜像复制另一半如图6,绘制场效应晶体管符号及单结晶体管符号（1）画一条长为17的垂线和长为21的水平线（2）执行多段线命令，画场效应晶体管的栅极如图（3）但结晶体管符号可在图上修改得到7绘制双只开关符号（1）画出基本图形（2）执行修剪命令得到（8）做出图框得A4纸297*210mm(9)插入电源符号，并引入导线如图（10）插入Q8符号可控硅及灯符号（11）插入二极管电阻符号（12）插入线圈符号，连接导线（13）插入电容器符号，二极管符号，并绘制导线，编辑后如图（14）连接导线，并插入二极管电容器，电阻符号（15）向左多重复制上一步所画部分如图（16）得到（17）执行DT命令填写上半部分文字得到下半部分得到总的图形打印预览输出pdf打印文件4、实验总结通过本门实验课的的学习，掌握了AutoCAD2013的基本绘图能力，以及在操作绘图的过程中的一些技巧，还有常用的命令符号，如br ,offset ,dt 等等，让我们对工程上的绘图有了一定的认识。
工厂供电实训实验报告范文
一、实验目的1. 理解工厂供电系统的基本组成和运行原理。
2. 掌握工厂供电设备的使用方法和维护保养知识。
3. 培养动手操作能力和分析解决问题的能力。
4. 了解工厂供电系统的安全操作规程。
二、实验时间2023年10月15日—2023年10月19日三、实验地点XX工厂供电实训基地四、实验指导教师XX（职称）五、实验内容1. 工厂供电系统概述2. 变压器及配电柜的操作与维护3. 低压电器及保护装置的使用4. 工厂供电系统故障排查及处理5. 实验操作及记录六、实验步骤1. 工厂供电系统概述（1）讲解工厂供电系统的基本组成，包括发电厂、输电线路、变电站、配电线路和用电设备等。
（2）介绍工厂供电系统的运行原理，包括电能的产生、输送、分配和使用。
（3）分析工厂供电系统的特点，如电压等级、供电方式、负荷特性等。
2. 变压器及配电柜的操作与维护（1）讲解变压器的基本原理、构造和分类。
（2）演示变压器的操作方法，包括投切、调整电压等。
（3）讲解配电柜的组成和功能，演示配电柜的操作方法。
（4）介绍变压器和配电柜的维护保养知识，包括定期检查、清洁、润滑等。
3. 低压电器及保护装置的使用（1）讲解低压电器的种类、性能和应用。
（2）演示低压电器的安装、调试和使用方法。
（3）介绍保护装置的种类、作用和使用方法，如熔断器、断路器、继电器等。
4. 工厂供电系统故障排查及处理（1）讲解工厂供电系统常见故障的类型和原因。
（2）演示故障排查的方法和步骤。
（3）介绍故障处理的方法和注意事项。
5. 实验操作及记录（1）按照实验指导书的要求，进行实验操作。
（2）认真观察实验现象，记录实验数据。
（3）分析实验结果，总结实验心得。
七、实验结果与分析1. 变压器及配电柜的操作与维护通过实验，掌握了变压器的操作方法和维护保养知识，能够正确地进行变压器投切和调整电压。
2. 低压电器及保护装置的使用通过实验，了解了低压电器的种类、性能和应用，掌握了低压电器的安装、调试和使用方法。
工厂供电实训实验报告总结
一、实验背景随着我国经济的快速发展，工厂供电系统在工业生产中的地位日益重要。
为了提高工厂供电系统的可靠性和稳定性，培养具备实际操作能力的专业人才，我国许多高校都开设了工厂供电实训课程。
本次实验旨在通过对工厂供电系统的实训，使学生了解工厂供电系统的基本组成、工作原理和运行维护方法，提高学生的实际操作能力和解决实际问题的能力。
二、实验目的1. 熟悉工厂供电系统的基本组成和结构。
2. 掌握工厂供电系统的运行原理和操作方法。
3. 培养学生的动手能力和团队合作精神。
4. 提高学生解决实际问题的能力。
三、实验内容1. 工厂供电系统基本组成：包括高压配电室、变压器、低压配电室、配电柜、电缆、电杆等。
2. 工厂供电系统工作原理：通过高压输电线路将电能输送到工厂，经过变压器降压后，通过低压配电室、配电柜分配到各个用电设备。
3. 工厂供电系统操作方法：包括高压配电室、变压器、低压配电室、配电柜等设备的操作步骤和注意事项。
4. 工厂供电系统运行维护：包括设备的日常巡视、检修、故障处理等。
四、实验过程1. 实验准备：了解工厂供电系统的基本组成和结构，熟悉实验设备的使用方法。
2. 实验实施：按照实验指导书的要求，分组进行实验操作，包括高压配电室、变压器、低压配电室、配电柜等设备的操作。
3. 实验总结：对实验过程中发现的问题进行讨论和分析，总结实验经验。
五、实验结果与分析1. 通过实验，学生对工厂供电系统的基本组成和结构有了更深入的了解。
2. 学生掌握了工厂供电系统的运行原理和操作方法，能够独立完成实验操作。
3. 学生在实验过程中培养了团队合作精神，提高了沟通协调能力。
4. 学生在实验过程中遇到了一些问题，通过讨论和分析，找到了解决问题的方法。
六、实验心得与体会1. 通过本次实验，我深刻认识到工厂供电系统在工业生产中的重要性，以及保障供电系统安全稳定运行的重要性。
2. 实验过程中，我学会了如何正确操作高压配电室、变压器、低压配电室、配电柜等设备，为今后的工作打下了基础。
工厂供电系统实训实验报告
一、实验目的本次实训实验旨在使学生深入了解工厂供电系统的基本组成、工作原理和运行特点，提高学生对电力系统运行和维护的实际操作能力。
通过实验，学生能够掌握以下内容：1. 工厂供电系统的基本组成及各部分功能。
2. 电力设备的基本操作和维护方法。
3. 供电系统的安全运行和维护措施。
4. 电力负荷的计算及供电质量的评估。
二、实验内容1. 工厂供电系统基本组成及原理2. 电力设备操作及维护3. 供电系统运行与维护4. 电力负荷计算与供电质量评估三、实验原理工厂供电系统是工厂生产过程中不可或缺的部分，其基本组成包括：电源、变压器、配电线路、配电设备、用电设备等。
电源通过变压器将高压电能转换为低压电能，然后通过配电线路和配电设备分配到各个用电设备。
为了保证供电系统的安全、可靠、经济运行，需要对电力设备进行定期维护和检修。
四、实验步骤1. 观察工厂供电系统现场，了解其基本组成及布局。
2. 学习电力设备的基本操作和维护方法，包括配电柜、开关、电缆等。
3. 通过实验操作，了解供电系统的运行与维护流程。
4. 计算电力负荷，评估供电质量。
五、实验结果与分析1. 工厂供电系统基本组成及布局通过观察现场，发现工厂供电系统主要由电源、变压器、配电线路、配电设备、用电设备等组成。
电源采用高压线路接入，通过变压器将高压电能转换为低压电能，然后通过配电线路和配电设备分配到各个用电设备。
2. 电力设备操作及维护在实验过程中，学习了配电柜、开关、电缆等电力设备的操作和维护方法。
例如，配电柜的合闸、分闸操作，开关的安装、调试，电缆的敷设、连接等。
3. 供电系统运行与维护通过实验操作，掌握了供电系统的运行与维护流程。
主要包括：定期检查电力设备，发现故障及时排除；对电力设备进行维护保养，确保其正常运行；对供电系统进行定期评估，确保供电质量。
4. 电力负荷计算与供电质量评估根据实验数据，计算出电力负荷，评估供电质量。
结果表明，工厂供电系统在正常运行期间，电力负荷在额定范围内，供电质量符合要求。
工厂供电的接线实验报告
一、实验目的1. 理解工厂供电系统的基本接线原理和组成。
2. 掌握工厂供电系统接线的操作步骤和方法。
3. 培养实际操作能力，提高对工厂供电系统的认识。
二、实验原理工厂供电系统是工业生产中不可或缺的环节，其接线质量直接影响到供电的可靠性、安全性和经济性。
本实验通过搭建一个简单的工厂供电系统模型，学习并掌握工厂供电的接线方法。
工厂供电系统主要由以下部分组成：1. 电源：工厂供电系统的电源可以是高压电网或自备发电机组。
2. 变配电所：将高压电源降压为适合工厂使用的电压等级。
3. 低压配电系统：将降压后的电压分配到各个用电设备。
4. 电气设备：包括变压器、断路器、电缆、开关等。
三、实验仪器与材料1. 实验设备：工厂供电系统模型、高压电源、低压电源、变配电所、低压配电系统、电气设备等。
2. 实验材料：导线、电缆、接线端子、绝缘胶带等。
四、实验步骤1. 熟悉实验设备与材料，了解各部分的功能和作用。
2. 根据实验要求，搭建工厂供电系统模型。
3. 接线步骤：a. 将高压电源接入变配电所，确保高压侧接线正确；b. 将变配电所的低压侧接入低压配电系统，确保低压侧接线正确；c. 将低压配电系统的电缆接入电气设备，确保电缆接线正确；d. 对接好的接线进行检查，确保接线无误；e. 合上开关，观察系统运行情况。
4. 调试步骤：a. 检查系统电压、电流等参数是否正常；b. 调整变压器和电气设备的参数，确保系统稳定运行；c. 对系统进行试运行，观察各部分运行情况。
五、实验结果与分析1. 实验结果：在实验过程中，按照接线步骤正确接线，并成功搭建了工厂供电系统模型。
系统运行稳定，各部分参数正常。
2. 实验分析：a. 实验过程中，正确掌握了工厂供电系统的接线方法，提高了实际操作能力；b. 通过搭建实验模型，加深了对工厂供电系统的认识，为以后从事相关工作奠定了基础；c. 在调试过程中，学会了调整系统参数，确保系统稳定运行。
六、实验总结本次实验通过搭建工厂供电系统模型，学习了工厂供电的接线方法，提高了实际操作能力。
工厂供电实验报告
工厂供电实验报告指导老师：杨小峰专业：电气工程及其自动化学生：唐帅学号：200906050418实验一、变配电所电气工程图的绘制一、实验目的1. 熟悉变配电所的型式与总体布局。
2. 了解较复杂图纸绘制的步骤。
3. 进一步提高绘图速度。
熟悉相应的电气符号二、实验仪器设备及器材个人计算机及CAD软件三、实验要求1．预习变配电所电气工程图绘制的有关内容；熟悉布置图、系统图。
写出预习报告：a变配电所的型式有哪些。
B变配电室的绘制工作几部分。
C平面布置图的设备有哪些。
2．实验过程中，按实验步骤进行操作，保存实验结果。
如果未达到要求，查找问题，重新进行操作，直到达到要求。
3．实验结束后，写出实验报告，包括以下内容：a. 变配电所的组成。
b. 系统图的绘制过程。
c. 如何布置变压器与配电柜。
四、实验步骤1.打开桌面实验软件图标进入实验软件，将会产生如下界面2.认识菜单功能键，熟悉并掌握他们的功能，主要掌握最右边工具栏的内容。
直线圆删除复制镜像移动修剪等等，这些功能将会在实验过程中用到。
3.绘制变电所电源进线点击左边直线图表，在工作区域位置画出一条树立的直线，然后点击矩形绘制出一个电阻，然后绘制出接地图表，如图：，然后继续绘制电源进线的保护开关，在电源进线测绘制电流互感器，点击图表，找准圆心位置，然后输入半径大小20，绘制一个圆，然后点击镜像，用鼠标选中绘制好的圆，然后选一个对称轴，先点击鼠标右键，然后点击鼠标左键，这是对称轴起点，然后在另外一个位置点击鼠标左键选择对称轴终点，最后点击确定就绘制出两个电流互感器，然后用同样的方法镜像出与之对称的另外两个电流互感器。
如图所示另外一种方法也可以点击复制，同样是先点击复制按钮，然后选中圆，之后在任意位置先左键后右键，然后出现一个虚圆，找到适当的位置点击左键就可以得到同样的效果。
在用同样的步骤绘制出母线进线测的点电流互感器。
然后画出母线，通过母线按照上面的方法绘制出各个支线供电，分别供到各个子网络中去，绘制的时候先绘制一个子网络，然后采用镜像或者复制的方法，得到多个子网络的装配图，如图所示，当绘制出一路进线之后，由于对于像学校、一样、政府这些地方需要采用双回路供电，所以绘制出一路进线之后用镜像的方式绘制出第二路进线，然后在母线侧绘制出一个切换开关，为的是实现双回路供电的灵活切换，保证线路供电正常，如图所示：五、实验总结实验过程全是在不断探索，不断完善的基础上进行的，比起看着实验指导书操作花的时间多了不少，但是记忆深刻，尤其是在绘制镜像功能的时候，尝试了很多次终于知道了操作镜像的步骤，进而顺着这种方法，进而得到了复制，移动等的功能操作步骤，当时就有不少收获，随后的实验中慢慢掌握其他的操作步骤，最后绘制出工厂电气图的绘制。
工厂供电实验.
10
10、设置电压值为:30V时间定值为:2S
11﹑开启主电源和控制电源,依次合上QS1、QS3、QS5、QS8、QS9、QS10、QS12、QS13、QS14、QS15;再按下QF1、QF3、QF5、QF6、QF8、QF9、QF10、QF11的合闸按钮。
配电所一般有七路以上的高压出线。有两路分别由两段母线经隔离开关——断路器配电给2号和3号车间变电所。有一路由左段母线WB1经隔离开关——断路器供1号车间变电所;另一路由右段母线WB2经隔离开关——断路器供4号车间变电所。此外,有一路由左段母线WB1经隔离开关——断路器供无功补偿用的高压并联电容器组,还有一路由右段母线WB2经隔离开关——断路器供一组高压电动机用电。除此之外,一般还有一路到两路的测量出线。所有出线断路器的母线侧均加装了隔离开关,以保证断路器和出线的安全检测。
下面就单母线的倒闸操作进行具体的说明:
三﹑实验步骤
送电正确操作顺序:
QS9-----QS12-----QF6-----QF10
停电正确操作顺序:
QF10----QF6------QS12----QS9
母线进行送电时,先拉上电源隔离开关QS9,再拉上出线隔离开关QS12,然后按下电源断路器QF6的合闸按钮,最后按下出线断路器QF10的合闸按钮.顺序正好与此相反,先按下出线断路器QF10的分闸按钮,再按下电源断路器QF6的合闸按钮,然后拉开出线隔离开关QS12,最后拉开电源隔离开关QS9。
I Lmax也大于其正常值I R ,即
R a s t L I K I =m a x。
式中, K ast ——自启动系数,一般取1.5~3。
2对于已经启动的保护装置,故障切除后,在被保护线路通过
工厂供电实验.
A
B
Es
14由于op re re I I K =
,即re
rel op K Iຫໍສະໝຸດ I =1 R reastrel III
op I K K K I =
1式中, K rel ——可靠系数,取1. 2 ~1.25。
K re ——电流继电器的返回系数,取0.85~0.95。
在变电所中,变电所的分段母线上可以同一线路或变压器供电,正常情况下,变电所两段母线分别由工作线路1供电,分段断路器闭合。当线路1发生故障,则由继电保护动作,将线路1断开,然后APD装置动作将线路2断路器投入,使接在两段母线的用户由线路2重新得到供电。如图所示:
图27-1
根据运进经验, APD装置只有满足下列基本要求时才能更好的发挥它的作用。
二﹑实验原理
备用电源自动投入装置就是当工作电源因故障断开以后,能自动而迅速地将备用电源投入工作或将用户切换到备用电源上去,从而使用户不至于被停电的一种装置,这种装置简称为APD。
在发电厂中, APD装置用来投入厂用备用变压器、备用线路及重要机械电动机。正常情况下,厂用电两段母线分别由两台工作变压器供电,备用变压器正常时不投入工作。当一台变压器发生故障,则继电保护动作,使其断路器断开,然后APD装置动作将备用变压器的短路器迅速合闸,使接在该段母线上的配电回路由备用变压器重新得到供电。
高压配电所(HDS及车间负荷一路进线为总降变电所过来的电源,做为正常工作电源使用,另一路为来自邻近工厂的电源,做为备用电源使用。它的出线分为五路,其中四路到下一级的车间变电所、一路到高压电容器组。
三﹑实验步骤
1.实验前请认真阅读实验指导书。
2.在上电前要把所有的隔离开关都打在OFF档。
工厂供电实验指导书
工厂供电实验指导书实验 1 电压继电器特性实验一、实验目的1.了解继电器基本分类、方法及其结构。
2. 熟悉常用电压继电器和电流继电器。
3.学会调整，测量电磁型继电器的动作值，返回值和返回系数。
4.测量电磁型继电器的时间特性。
二、继电器的类型与认识继电器是电力系统常规继电保护的主要元件，它的种类繁多，原理与作用各异。
1.继电器的分类继电器按所反应的物理量的不同可分为电量和非电量的两种，属于非电量的有瓦斯继电器，速度继电器。
反应电量的种类比较多，一般分类如下：a.按动作原理可分为：电磁型，感应型，整流型，晶体管型，微机型等。
b.按继电器所反应的电量性质可分为电流继电器、电压继电器、功率继电器，阻抗继电器、频率继电器等；c.按继电器的作用可分为起动动作继电器、中间继电器、时间继电器、信号继电器等。
d.近年来电力系统中已大量使用微机保护，整流型和晶体管型继电器以及感应型，电磁型继电器使用量已有减少。
2.常用电压继电器的构成原理常用的电磁式电压继电器的结构和原理，与电磁式电流继电器极为类似，只是电压继电器的线圈为电压线圈，有过电压继电器和欠电压继电器，多作成低电压(欠电压)继电器。
低电压继电器的动作电压U op，为其线圈上的使继电器动作的最高电压；其返回电压U re，为其线圈上的使继电器由动作状态返回到起始位置的最低电压。
低电压的返回系数K re＝U re／U op＞1，其值越接近1，说明继电器越灵敏，一般为1.25。
过电压的返回系数K re＝U re／U op＜1，其值越接近1，说明继电器越灵敏。
本实验用DY-32型电压继电器(～60V)，其内部接线如图1-2所示。
三、电压继电器特性实验电压继电器动作、返回电压值测试实验（以过电压继电器为例）。
实验原理图如下图1-4所示。
图1-3 电压继电器特性实验原理图实验步骤如下：1.整定继电器动作值，按图1-4接线，调压器输出指示为0V。
2.检查线路正确后，合上电源开关；3.调整调压器使电压缓慢升高，记下继电器动作（指示灯HL1亮）时的电压值，即为动作值；4.继电器动作后，再调节调压器使电压缓慢下降，记下继电器返回（指示灯HL1灭）时的电压值，即为继电器的返回值；5.测三组数据，分别计算动作值和返回值的平均值，即为过电压继电器的动作值和返回值；6.计算整定值的误差、变差及返回系数；7.结果填入表1-1中表1-1 动作值，返回值测试四、注意事项1.正确联接电流继电器电流线圈、电压继电器电压线圈的两种联接方式，并明确不同联接时的整定范围。
工厂供电实验报告上交版
实验报告实验课程：工厂供电学生姓名：陈璇学号：6100311267专业班级：自动化114班2013年12 月26日实验一电气一次及二次控制实验一、实验目的通过电气一次及二次控制实验，达到加深对工厂电气设备的感性认识，熟悉工厂供电设备构成和运行方式。
二、实验的基本原理根据实际的高压开关柜和利用所学的工厂供电知识，结合主接线电气知识及工厂一次设备的构成，完成工厂供电系统的一次接线图。
高压开关柜是以断路器为主的电气设备。
它是生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
按断路器安装方式可分为移动式（手车式）和固定式；按安装地点可分为户内式和户外式；按柜体结构可分为金属封闭铠装式、金属封闭间隔式、金属封闭箱式和敞开式开关柜。
常见的高压开关柜产品有KYN28A12、XGN37-12、XGN2-12及GG1A-12等。
高压开关柜的主要组成为进线柜、计量柜、过线柜及变压器控制保护2B等装置。
其中进线柜是高压室的电源线，主要由断路器、隔离开关和电流互感器组成。
计量柜是电能计量柜(箱)的简称，是对计费电力用户用电计量和管理的专用柜，可分为整体式电能计量柜和分体式电能计量柜，主要由熔断器、电流互感器、电压互感器和断路器组成。
过线柜是连接电源线与用户的通道。
避雷器是变电站保护设备免遭雷电冲击波袭击的设备。
当沿线路传入变电站的雷电冲击波超过避雷器保护水平时，避雷器首先放电，并将雷电流经过良导体安全的引入大地，利用接地装置使雷电压幅值限制在被保护设备雷电冲击水平以下，使电气设备受到保护。
其能释放雷电或兼能释放电力系统操作过电压能量，保护电工设备免受瞬时过电压危害，又能截断续流，不致引起系统接地短路。
三、主要仪器设备及耗材主要设备：高压开关柜耗材：开关、导线、接插件、保险丝、继电器等。
工厂供电实验报告绪论(3篇)
第1篇一、实验背景随着我国工业经济的快速发展，工厂供电系统在现代工业生产中扮演着至关重要的角色。
工厂供电系统的稳定性和可靠性直接影响到工厂的生产效率和产品质量。
因此，对工厂供电系统进行深入研究，优化供电方案，提高供电质量，具有十分重要的意义。
本实验旨在通过对工厂供电系统的理论知识和实际操作技能的学习，使学生掌握工厂供电系统的基本原理、设计方法和运行维护技术，提高学生的实际操作能力和工程应用能力。
二、实验目的1. 理解工厂供电系统的基本概念、组成和功能。
2. 掌握工厂供电系统的设计原则、方法和步骤。
3. 熟悉工厂供电系统中主要电气设备的性能、参数和选用。
4. 学会工厂供电系统的运行维护和故障处理。
5. 提高学生的实际操作能力和工程应用能力。
三、实验内容1. 工厂供电系统概述（1）工厂供电系统的基本概念、组成和功能。
（2）工厂供电系统的电源和负荷。
（3）工厂供电系统的电压等级和供电方式。
2. 工厂供电系统设计（1）工厂供电系统设计原则。
（2）工厂供电系统设计方法和步骤。
（3）工厂供电系统主要电气设备的选用。
3. 工厂供电系统运行维护（1）工厂供电系统运行维护的重要性。
（2）工厂供电系统运行维护的基本内容。
（3）工厂供电系统故障处理。
4. 实验操作（1）工厂供电系统模拟实验。
（2）工厂供电系统实际操作。
四、实验方法1. 文献查阅法：通过查阅相关书籍、期刊、网络资源等，了解工厂供电系统的基本理论和实践经验。
2. 案例分析法：分析典型工厂供电系统的设计、运行和维护案例，提高学生对实际问题的解决能力。
3. 实验教学法：通过模拟实验和实际操作，使学生掌握工厂供电系统的设计、运行和维护技能。
4. 讨论法：在实验过程中，组织学生进行讨论，分享经验，提高学生的团队协作能力。
五、实验步骤1. 实验准备：了解实验目的、内容、方法和步骤，准备实验所需设备和材料。
2. 实验操作：按照实验步骤进行操作，观察实验现象，记录实验数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一 电磁型电流、电压和时间继电器的原理及性能测试一、 实验目的了解电磁型电流继电器、时间继电器、信号继电器、中间继电器的工作原理、结构及参数测定。
二、 实验内容1、 观察电流继电器、时间继电器、信号继电器、中间继电器的结构；2、 掌握电流继电器、时间继电器、信号继电器、中间继电器的参数测定方法。
三、 实验仪器DL 型电流继电器 DS 型时间继电器 DX 型信号继电器 DZ 型中间继电器 0-5A 交流电流表 0-300V 直流电压表 0-900Ω调节变阻器 401型电秒表 0-5A 直流电流表 调压器 四、 实验步骤1、 观察继电器的结构。
着重了解电磁系统的组成及动作原理。
2、 测定电流继电器的动作电流和返回电流。
实验接线如图1-1所示。
K1 K2- 空气开关 YE- 指示灯 KA- 电流继电器 A- 交流电流表 V-交流电压表 R- 调节变阻器 TY- 调压器图1-1 电流继电器实验接线图电流继电器的动作电流和返回电流测试按图1-1进行。
合上开关 K1 K2，调节调压器TY 和调节电位器R 使电流 I 由小到大逐渐增加，当继电器动合触点闭合（或动断触点断开）时流过继电器的最小电流称为继电器的动作电流I op 。
当继电器流过的电流逐渐减小到某一值时，动合触点断开（或动断触点闭合），这个使继电器返回到初始位置的最大电流称为继电器的返回电流I r 。
而返回系数K r 为 K r = I r / I opDL 型电流继电器属过量继电器，返回系数不小于0.85。
当大于0.9时，应注意继电器触点压力。
以上过程重复做三次，计算每次的返回系数，取三次返回系数的平均值。
返回电流 I r 总是小于动作电流 I op 。
返回系数 K r 总是小于1 。
继电器质量愈好，返回~系数 K r 值愈高。
返回系数一般为 0.85。
3、’测定信号继电器的动作值。
信号继电器分电压信号继电器(如图1-2a) 电流信号继电器(如图1-2b)和电流动作电压保持(如图1-2c)等信号继电器。
我们实验选用的是电流动作电压保持的DX-32A 信号继电器，实验接线如图1-2c 所示：○A 、电压信号K1 K2- 空气开关 YE - 指示灯 V- 直流电压表 KS - 电压信号继电器 R- 调节变阻器 1-2a 电压信号继电器○B 、电流信号继电K1 K2 - 空气开关 YE - 指示灯 A- 直流电流表 KS- 电流信号继电器 R- 调节变阻器 1-2b 电流信号继电器○C、电流动作电压保持信号继电器K1 -空气开关 V- 直流压电表 A- 直流电流表 KS- 电流信号继电器 R1 R2- 调节变阻器1-2C 电流动作电压保持信号继电器图1-2 信号继电器实验接线图--220V - 220V -++ ---220VDX-32A 信号继电器工作原理：当工作线圈通电时，满足其额定工作电流，衔铁被吸合，触点闭合，其中一组触点将保持线圈通电，灯亮，显示动作。
当工作线圈断电后，由于保持线圈的作用触点仍在闭合状态，灯仍在亮，当保持线圈断电后，信号继电器返回。
实验时合上开关 K1，断开S1，调节电位器 R2，使电压 V 由小到大逐渐增加到电压保持的额定值，合上S1，调节电位器 R1，使电流 I 由小到大逐渐增加，使信号继电器动作,指示灯亮.记录继电器的动作的最小值动作值，断开S1, 调节电位器 R2，使电压 V 由大到小，使继电器释放，记录继电器的释放值。
重复做三次, 求平均值。
4、 测定中间继电器的动作电压和返回电压。
实验接线图如图1-3所示：K1 K2- 空气开关 YE - 指示灯 V- 直流电压表 KM - 中间继电器 R- 调节变阻器 图1-3 中间继电器实验接线图实验时调节可变电阻R ，使电压 V 由小到大逐渐增加，使中间继电器动作。
继电器动作后断开开关 K ，保持可变电阻R 不变，并再次快速合上。
用 冲击法 给继电器加入电压，使衔铁完全被吸下时的最低电压称为动作电压值。
然后调节可变电阻R ，减小电压 V 使继电器的衔铁返回原始位置的最大电压值，即为返回电压值。
重复做三次, 求平均值。
5、 测定时间继电器的动作电压、返回电压及动作时间。
K -空气开关 V- 直流电压表 KT - 时间继电器 R- 调节变阻器- 220V-+图1-4 时间继电器 动作电压和返回电压实验接线图实验时调节可变电阻R ，使电压 V 由小到大逐渐增加，使继电器动作。
继电器动作后断开开关 K ，保持可变电阻R 不变,并再次快速合上。
对继电器用 冲击法 加入电压，使动铁芯完全被吸入时的最低电压称为动作电压。
然后再减小电压， 使动铁芯返回原位的最高电压称为继电器的返回电压。
重复做三次, 求平均值。
K1 K2 - 空气开关 V- 直流电压表 401电秒表 KT - 时间继电器 R- 调节变阻器图1-5 时间继电器 动作时间实验接线图动作时间测定的目的是检查时间继电器的延时动作的准确程度，测定是在额定电压下，在时间继电器整定范围内取大、中、小三点整定时间值（见表2-1），每点测定动作时间三次，求平均误差. ，秒表起动并计时，接通Ⅰ、Ⅱ端，秒表停止计时。
五、实验报告1、 整理实验数据，并做出检验的结论。
2、 整理回答实验中提出的问题。
六、预习报告1、 电磁型电流继电器、时间继电器、信号继电器、中间继电器的工作原理、结构。
-+401电秒表二定时限过电流保护装置一、实验目的了解定时限过电流保护装置和电流速断保护装置的动作原理，掌握定时限过电流、电流速断保护的设计及整定。
二实验内容1、认真阅读原理图2、定时限过电流保护装置动作特性测试3、根据给定数据整定继电保护装置三、实验仪器DL型电流继电器 DS型时间继电器 0～20Ω调节变阻器DZ型中间继电器 0～5A交流电流表 401型电秒表四、实验步骤1,定时限过电流保护装置①认真阅读定时限过电流保护装置原理图,原理图2-1所示图2-1 定时限过电流保护装置原理图定时限过电流保护的动作原理：当线路d点发生短路时，流过线路的电流增大，当电流达到电流继电器的动作电流值时，电流继电器KA动作，继电器接点闭合，接通时间继电器KT 的线圈，经过延时后，接通中间继电器KM 的线圈，中间继电器的接点将断路器的跳闸线圈接通，断路器跳闸并切除故障。
定时限过电流保护装置动作特性，定时限过电流保护装置实验接线图如图2-2所示图2-2 定时限过电流保护装置实验接线图先将保护装置中电流继电器的动作电流值设定I op为 2.4A。
时间继电器的动作时限设定为2秒，先合上 K1，调节调压器TY或电阻 R 改变线路电流 I，使线路电流I=2.1A 后，拉开闸刀K1。
再合上 K2、K3，并快速合上 K1，用冲击法分别做出 I 为2.1A、2.4A、2.7A、3A时的动作时间。
注意分析当线路电流I < I o p时，定时限过电流保护装置动作状态。
并根据记录，分析并画出定时限过电流保护装置动作特性曲线tI○3根据给定数据整定继电保护装置定时限过电流保护装置的整定。
接线图如2-2。
已知电流继电器的动作电流整定为I op=2.4A，时间继电器的动作时限整定为2秒，当线路电流 I ≥ I op（取I = 1.1I op）,测定定时限过电流保护装置的动作时间，动作电流。
以上实验重复做三次，计算出平均误差。
2、自己设计速断电流保护装置①速断电流保护装置的原理当线路d点发生短路时（参见图2-1），线路中的电流剧增，当电流达到电流继电器的动作电流值时，电流继电器KA动作，继电器接点闭合，接通中间继电器KM 的线圈，中间继电器的接点将断路器的跳闸线圈接通，断路器跳闸并切除故障。
②自己设计速断电流保护装置的整定实验接线图。
参考实验接线图2-2③已知电流继电器的动作电流为I op=2.4A，当线路电流I＜I op , I=I op , I＞I op 时，测定保护装置的动作时间。
以上实验重复做三次，观察保护装置动作状况，并记录动作时间。
分析定时限过电流保护装置与电流速断保护装置的不同。
注意分析掌握电流速断的原理。
注：401电秒表的使用方法。
先接通电源并将秒针回位，这时秒表准备起动，接通Ⅰ、Ⅲ端，秒表起动并计时，接通Ⅰ、Ⅱ端，秒表停止计时。
五、实验报告1、整理实验数据，画出定时限过电流保护装置特性曲线图。
