田岛绣花机说明书_0
田岛中文绣花机如何开位.docx
1、花样编辑器和花样浏览器：花样编辑器是电脑绣花制版的主程序，它可以设计、编辑和修改花型，并将已设计好的花型输入到绣花磁盘上，在桌面上的图标花样浏览器编辑器的一个辅助程序，在桌面上的图标它专用于管理和查看已设计好的花形，并可进行一些简单的辅助性操作，如格式化磁盘、删除、复制花样、将花样文件转换到绣花磁盘上等；花样浏览器不能浏览非本系列花样设计程序所设计的花型，而对于同系列花样设计程序的花样，低版本浏览器不能浏览高版本设计花样，而高版本向下兼容；要打开浏览器，常必须先打开花样编辑器；同样低版本花样编辑器不能打开高版本所编辑的花样文件，高版本编辑器能打开低版本编辑的花样文件；这里要注意，花样文件由田岛制版软件生成的emb格式文件，对于dst或dsb等电脑绣花机可读入的文件，各种版本的编辑器都可打开。
2、花样文件格式和绣花磁盘文件格式通常情况下，不论是什么制版软件，它所设计出来的花型都是以一种电脑绣花机不能直接读出的文件格式保存下来的，然后再转换成电脑绣花能读出的格式。
例如：dos版本的田岛软件所生成的花型设计文件格式为*.esd，windows版本的田岛软件所成的花样文件格式为*.emb，dos版本的天木软件所生成的花样文件格式为*.ndp等；这些格式的文件电脑绣花机都不能直接使用，必须转换成*.dst（田岛绣花机三进制格式）或*.dsb（百灵达二进制格式），电脑绣花机才能读进内存进行绣花。
为什么制版软件所生成的花型设计文件与绣花机能读进的文件不一样呢？这是因花样设计文件所产生的花样不会走样变形，而转换成*.dst或*.dsb格式的文件时不管用什么好软件，或多或少都有变形或走样的情况（这是由于在转换过程中花样文件中所设计的尺寸必须按数控电机的精度进行必要舍取处理，同时还受到软件的抗干扰性能等因素的影响）。
由此可见，在改版时，最理想的方法还是使用原设计花样文件emb 文件来改版；如果使用dst或dsb文件来修改，则会使花型产生两次变型，这对于精细花型来说尤其重要。

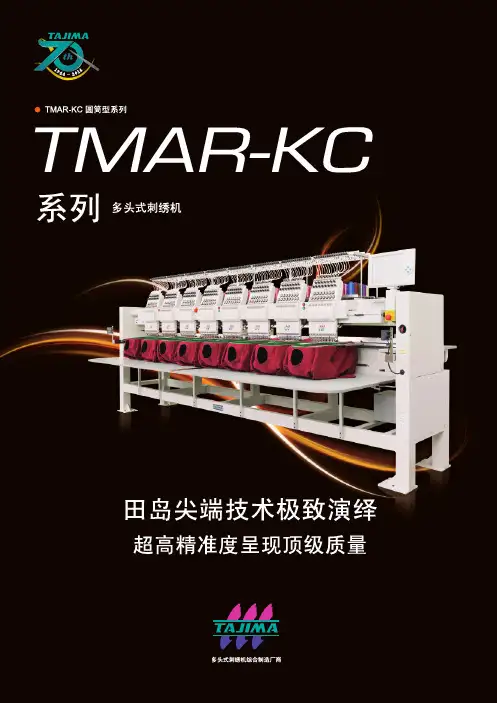

TMAR-KC系列-田岛绣花机
综合田岛技术演进而成的崭新机型田岛成品绣系列TMAR-KC 正式登场贯彻田岛高生产效率技术，全面体现质量、耐用性和高性能的多样优点。
先进的压脚设计特点根据面料的特性或版带需求，新开发的数码化设计能调整每一针杆上的压脚行程，改变压脚在最低点的高低位置，从而调节压布时间及力度，防止物料在刺绣时抖动，使刺绣更稳定，大幅减少断线。
在薄厚不同面料，如薄纱、棉布、丝绸、皮革以至间棉上都能刺绣出超精细的绣品，通过合适调整压脚后，下针时针的震动能减少60%，令绣品精细的部份更为细致。
※通过操作面板或调整台能以0.1mm为单位调整压脚高度系列当机器停下时进行手动移框(例如进行贴布绣时的框偏移动作)，调整台新增的快速识别灯会亮起蓝色警示，当某一机头出现断线以外的异常时，该机头亦会亮起黄色警示灯。
※需预先在操作面板作相应设定 绣框强化设计框架驱动系统已通过严格测试验证，而框架结构经强化设计后更为坚固，在刺绣针步多而紧密的绣品时框架不易收缩变形，纵使高速刺绣亦能保证绣出高质素的绣品。
轻触式显示屏操作面板的轻触式屏幕采用简易的识别图标方便操作，记忆容量达到40,000,000针及可以储存650个花样数据。
快速识别灯表示框在偏移位置表示该机头需要维护保养容易机头箱内引进全新曲柄驱动设计，既实现超强的耐用性，而加油周期比传统要求大幅减少了二十分之一(只需6个月一次)，简化了保养工作。
增加产品价值因应不同线材、面料及版带设计适当调整线张力对绣品的质量非常重要，最新的中线道设计<专利申请中>对比传统的中线道，能将调整每一针杆线张力的时间减半，调整更为容易。
最新的中线道能根据不同线材及走针方法，通过改变挑线彃簧的张力及行程对每一根针杆的线张力进行独立调整，甚至通过简易拆装换用粗线绣配件进行粗线绣，机器的适应性明显扩展。
特点※换用粗线绣配件配合DBxK5-Z3 #16号 (或以上)田岛专用绣针，可以进行粗线刺绣※粗线绣配件属选购件※框架可供选购多头式刺绣机。
全自动电子花样机 说明书
使用说明书(简易版)最高缝制速度：2500针/分最大针距：12.7mm工作功率：500W工作环境：电源电压220V+-15%电源频率；50/60HZ环境温度：0℃～40℃相对湿度：40％～50％性能特点：1、最多可存储300个花样图案，单个花样可达2万针以上。
花样文件可以通过U盘输入/输出。
2、花样文件采用标准的DST格式，既可以采用打版软件（如田岛，天木…）的花样文件，也可以通过简单的操作在机器上直接编制新的花样，或对花样进行编辑修改。
花样所见即所得。
3、真彩图形显示，操作面板直观简洁，操作简单易学。
4、性能良好的驱动系统和独有的控制算法，大大降低机械振动，寿命长、速度高、噪声低。
5、集成了其他同类产品的几乎所有实用功能。
6、完善的系统自检和测试功能。
7、完善的电源保护，保证系统的正常、长期使用。
8、电控系统采用模块化设计，采用成熟的通用部件，整个电控系统更加稳定，且维修方便。
目录1.电控各部分名称 (2)2.操作盘 (3)3.通常缝制模块 (5)3-1缝制数据输入界面（蓝色背景） (5)3-2 缝制界面（绿色背景） (7)3-3 缝制一个花样 (9)3-4 快捷键显示界面 (11)（1）快捷键编辑界面 (12)（2）快捷键复制界面 (14)3-5 组合缝 (15)3-6 暂停的使用方法 (16)3-7检测到断线报警的解除 (17)4.主机输入模块 (18)4-1进入主机输入模式标准界面（编图界面） (18)4-2回到通常缝制模式 (19)4-3主机输入模式标准界面 (20)（1）显示的设定 (22)4-4 图案的输入 (23)（1）选择功能 (23)（2）直线普通缝(023) (24)（3）圆普通缝(026) (25)（4）点移动 (071、075) (26)（5）顶点移动 (073、078) (27)（6）要素删除 (063) (29)（7）图形删除 (087) (30)（8）图案写入（保存花样） (31)（9）图案读入 (31)（10）试缝 (32)（11）第二原点(115) (33)5.模式界面 (34)6.计数器界面（B参数） (35)（1）计数器的设定方法 (35)（2）计数器加数的解除方法 (37)（3）缝制中计数值的修改方法 (37)7.系统测试 (38)（1）输入测试 (38)（2）输出测试 (39)（3）电机测试 (39)8.信息界面 (40)9.U参数界面 (42)附录一：报警一览表 (46)附录二：缝制时的故障、原因和对策 (50)附录三：花样机使用注意事项 (52)1.电控各部分名称主轴传感器X轴传感器操作盒Y轴传感器主电源开关启动传感器电控箱压脚传感器2.操作盘A： 显示屏亮度调节开关B ： 调速开关 缝制过程中可滑动此滑条调节缝制速度，速度调节范围：600rpm~~2520 rpm. C ： USB 接口D ： CF 卡插槽 注意：机器运行时此插槽不要打开，否则将导致机器损坏等严重后果信息键－>从其他界面切换到信息界面准备键－>从其他界面切换到数据输入界面或者快捷键界面（蓝色背景），且可以进行数据输入界面和缝制界面的切换模式键－>从其他界面切换到模式界面通信键－>从其他界面切换到通信界面复位按键－>移动工作台到起始针TAB键－>移动光标位置注：先按TAB键将焦点放到想操作的按钮上，再按确认按键可以实现选中的操作，只用键盘不用触摸可以实现所有的操作。

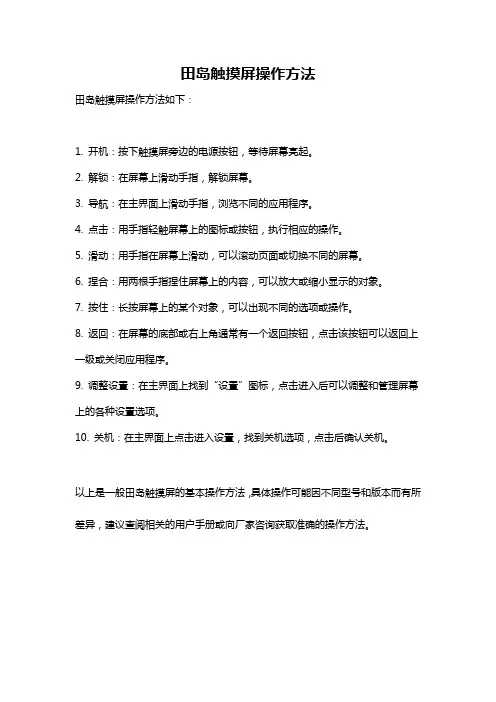

田岛触摸屏操作方法
田岛触摸屏操作方法
田岛触摸屏操作方法如下：
1. 开机：按下触摸屏旁边的电源按钮，等待屏幕亮起。
2. 解锁：在屏幕上滑动手指，解锁屏幕。
3. 导航：在主界面上滑动手指，浏览不同的应用程序。
4. 点击：用手指轻触屏幕上的图标或按钮，执行相应的操作。
5. 滑动：用手指在屏幕上滑动，可以滚动页面或切换不同的屏幕。
6. 捏合：用两根手指捏住屏幕上的内容，可以放大或缩小显示的对象。
7. 按住：长按屏幕上的某个对象，可以出现不同的选项或操作。
8. 返回：在屏幕的底部或右上角通常有一个返回按钮，点击该按钮可以返回上一级或关闭应用程序。
9. 调整设置：在主界面上找到“设置”图标，点击进入后可以调整和管理屏幕上的各种设置选项。
10. 关机：在主界面上点击进入设置，找到关机选项，点击后确认关机。
以上是一般田岛触摸屏的基本操作方法，具体操作可能因不同型号和版本而有所差异，建议查阅相关的用户手册或向厂家咨询获取准确的操作方法。
田岛系列制版软件简明教程
田岛系列制版软件简明教程第一节电脑绣花制版基本知识1、花样编辑器和花样浏览器：花样编辑器是电脑绣花制版的主程序，它可以设计、编辑和修改花型，并将已设计好的花型输入到绣花磁盘上，在桌面上的图标花样浏览器编辑器的一个辅助程序,在桌面上的图标它专用于管理和查看已设计好的花形,并可进行一些简单的辅助性操作,如格式化磁盘、删除、复制花样、将花样文件转换到绣花磁盘上等；花样浏览器不能浏览非本系列花样设计程序所设计的花型，而对于同系列花样设计程序的花样，低版本浏览器不能浏览高版本设计花样，而高版本向下兼容；要打开浏览器，常必须先打开花样编辑器；同样低版本花样编辑器不能打开高版本所编辑的花样文件，高版本编辑器能打开低版本编辑的花样文件；这里要注意，花样文件由田岛制版软件生成的EMB格式文件，对于DST或DSB等电脑绣花机可读入的文件，各种版本的编辑器都可打开。
2、花样文件格式和绣花磁盘文件格式通常情况下，不论是什么制版软件，它所设计出来的花型都是以一种电脑绣花机不能直接读出的文件格式保存下来的，然后再转换成电脑绣花能读出的格式。
例如：DOS版本的田岛软件所生成的花型设计文件格式为*.ESD，Windows版本的田岛软件所成的花样文件格式为*.EMB，DOS版本的天木软件所生成的花样文件格式为*.ndp等；这些格式的文件电脑绣花机都不能直接使用,必须转换成*.DST(田岛绣花机三进制格式)或*.DSB(百灵达二进制格式),电脑绣花机才能读进内存进行绣花。
为什么制版软件所生成的花型设计文件与绣花机能读进的文件不一样呢？这是因花样设计文件所产生的花样不会走样变形，而转换成*.DST或*.DSB格式的文件时不管用什么好软件,或多或少都有变形或走样的情况（这是由于在转换过程中花样文件中所设计的尺寸必须按数控电机的精度进行必要舍取处理，同时还受到软件的抗干扰性能等因素的影响）。
由此可见，在改版时，最理想的方法还是使用原设计花样文件EMB文件来改版；如果使用DST或DSB文件来修改，则会使花型产生两次变型，这对于精细花型来说尤其重要。
机绣作业指导书
机绣作业指导书一、背景介绍机绣作业是一种传统的手工艺品制作技术，通过使用特殊的绣花机器，将图案和花纹绣制在织物上。
机绣作品具有精致的细节和独特的美感，广泛应用于服装、家居装饰和礼品等领域。
为了帮助初学者掌握机绣作业的基本技巧和步骤，本指导书将详细介绍机绣作业的流程和要点。
二、准备工作1. 工具准备：绣花机、绣花针、绣花线、织物、绣织图案、刺绣架等。
2. 环境准备：选择一个安静、光线明亮的工作空间，确保有足够的台面和储物空间。
三、操作步骤1. 准备织物：选择合适的织物，根据绣织图案的大小和复杂程度确定织物的尺寸和材质。
将织物固定在刺绣架上，保持织物的平整和稳定。
2. 选择图案：根据个人喜好和需求，选择适合的绣织图案。
可以从绣花杂志、网络或自己设计图案。
3. 调整绣花机：根据织物的厚度和绣花线的种类，调整绣花机的线程张力和针脚长度。
确保机器运行平稳和绣花效果理想。
4. 绣制图案：根据绣织图案的要求，将绣花机的针脚对准织物上的图案线条。
逐渐将绣花机移动，完成整个图案的绣制过程。
注意控制绣花机的速度和力度，确保绣花线的牢固和绣制效果的清晰。
5. 调整绣花线：根据需要，调整绣花线的颜色和厚度，使绣制的图案更加丰富和鲜明。
6. 完成作品：绣制完成后，将织物从刺绣架上取下，修剪多余的线头和绣花线。
可以选择进行熨烫或洗涤，使作品更加平整和美观。
四、注意事项1. 安全操作：使用绣花机时要注意安全，避免手指和绣花针接触。
在使用绣花机之前，务必熟悉机器的操作说明书，并保持机器的清洁和维护。
2. 练习技巧：初学者可以先在废布上练习绣花技巧，熟悉绣花机的操作和线程调整。
3. 注意细节：绣制图案时要注意细节的处理，保持线条的流畅和色彩的协调。
可以使用不同的绣花线和绣花针进行细节修饰。
4. 创新设计：在掌握基本技巧后，可以尝试创新设计和组合，使作品更具个性和创意。
5. 坚持练习：机绣作业是一项需要耐心和坚持的技艺，通过不断的练习和尝试，才能提高技巧和创作水平。
绣花机操作说明书
3.4开启手动拉杆开关，手指及其它物品不可放近机器槽沟旁边；
3.5穿好线，线拉不动，不可用力拉；
3.6铺好布碎；
3.7加油；
3.8断线穿线；
3.9倒针,补针；
3.10切线不断；
3.11裁片松脱。
4.停止作业
4.1停止作业后应先关设备上的电源开关，然后切断主电源开关。
4.2清洁机台。
5.维修、保养要求
5.1每天用刷子清除灰尘及线屑
5.2每天清洁机头夹线器
5.2每周清理导轨内杂物
5.3每周加机油
6.记录要求
6.1设备维修保养记录要求见《设备保养记录》。
XX
文件名称
绣花机操作说明书
使用部门
生产部
文件编号
版本
0 0
页码
1OF2
编制
审批
日期
2015⑹1
1范围
本规程规定了本厂员工上岗条件、操作前准备、操作要求、检查等安全操作要求。人员。
3.岗位作业安全程序
3.1开启电源总开关，不要打开电源开关盖；
3.2开启机器电源开关，不可用其它物品及布碎去抹马达，要注意马达有不良反应;
田岛制版软件V12使用说明书(英文)
Tajima DG/ML by Pulse Edition X2 Version 12 Release NotesCOPYRIGHT© Copyright 2007 Pulse Microsystems Ltd. All rights reserved.These Release Notes and the Tajima DG/ML by Pulse software are copyrighted by the developer of the software, Pulse Microsystems Ltd. All rights reserved. US Patent Nos. 5 270 939; 5 343 401; 5 430 658; 5 506 784; 5 510 994; 5 541 847; 5 668 730; 5 771 173; 5 809 921; 6 196 146; 6 216 618; 6 390 005. European Patent Nos. 0545773. Other patents pending.Information in this document is subject to change without notice.The software described in this document is furnished under a license agreement and/or nondisclosure agreement. The software may be used or copied only in accordance with the terms of those agreements. No part of this publication and the software may be copied, photocopied, reproduced, translated, or reduced to any electronic medium or machine-readable form without the manufacturer’s written permission.Commercial or industrial use of trademark and copyrighted works (For example, books, paintings, drawings, photos, fanciful characters, and so forth) owned by other companies or persons, for creation of embroidery patterns without permission is illegal and may result in either criminal or civil liability.Microsoft and Windows®98/ME/NT/2000/XP are registered trademarks of Microsoft Corporation. All other product names are copyrighted and registered trademarks or trademarks of their respective holders. All computer and software names identified by TM or tm are trademarks of their respective manufacturers.Table of Contents Introduction (4)Recommended Computer Specifications (4)1 Installation (5)1.1 New Installation (5)1.2 Additional Installation Options (6)1.3 Standalone Design Spooler (6)1.4 Program Updates (7)2 Lettering (7)2.1 Preview Typed Text (7)2.2 Recommended Settings for Sequin Fonts (8)Table 1: Letter heights for Sequin Fonts (8)2.3 Changes to Font Packs (8)3 Design Editing (9)3.1 Elements (9)4 Segment Editing (11)4.1 Separate envelope editing (11)5 Digitizing (12)5.1 Overlap option for Shape Artwork (12)5.2 Manual Sequin tool (13)Table 2: Manual sequin settings (14)6 Stitch Types and Settings (15)6.1 Changes made to Styles (15)6.2 Estimated Time for Embroidery (15)6.3 Automatic overlap setting for Branched Satin Segments (16)6.4 Allow Overlap in the Remove Overlapping Stitches function (16)6.5 Cross-stitch Fill (17)6.6 Decimal Places in Stitch Length (17)7 Viewing Designs (18)7.1 3-D Garment preview (18)8 Embroidery Machine Support (19)8.1 Assigning needle numbers in the Design Queue (*.TBF files only) (19)8.2 Machine Clustering (20)9 Tools (21)9.1 Auto Boring (21)Table 3: Auto boring Settings (21)10 User Interface Changes (22)10.1 Simplification of Punching modes (22)10.2 Simplification of the Ribbon (22)10.3 Toolbar Improvements (22)10.4 Repurposing of the Edit Toolbar (22)10.5 Toolbar reorganization, and changes to Icons (23)Appendix (24)Table 4: New toolbar icons and toolbar changes for Tajima DG/ML by Pulse Edition X2 (24)IntroductionThank you for purchasing Tajima DG/ML by Pulse Edition X2. Edition X2 is the latest breakthrough in embroidery creation technology brought to you by Tajima and Pulse Microsystems.This document outlines the major differences between Edition X2 and Edition Xi version 11.1. As such, it is intended to be used in combination with the program user’s guide or the online help. There is an electronic copy of the latest Tajima DG/ML by Pulse user’s guide in PDF format on the installation CD. To access this guide click on the “View Documentation” button on the window that appears after you insert the installation CD into your CD drive. You can also access documentation under the Help menu or by pressing F1 key from within the program.The DG/ML By Pulse X2 release notes are also included on the install CD, called “Edition X2 Release Notes.pdf”.Tajima DG/ML by Pulse Edition X2, has many exciting new features designed to increase your productivity and allow you greater flexibility when editing or creating designs. Some features may only apply to specific levels of the software.Recommended Computer SpecificationsBelow is a list of the recommended computer specifications if you plan to purchase a computer for Edition X2. Increasing RAM memory and/or processor speed will improve system performance. Please contact your distributor for more information on system requirements.2 GHz Genuine Intel Pentium 4 ProcessorMicrosoft Windows® 2000; or Windows® XP Home or XP Professional; or Microsoft® Vista. (Windows® NT, 98 and ME are no longer supported)Monitor with 1024x768 video resolution with 16-bit color display (or higher)CD-ROM drive1 GB of RAM3.5-inch high-density drive for most disk formats. Some computers may require aspecial Floppy Disk Controller Card to read and write old style Melco disks. ThisController Card must have a Goldstar or Western Digital chip.Minimum 1 GB hard disk drive space availableMouse (3 button is preferred for digitizing)1 parallel port1 Universal Serial Bus (USB) PortAt least one additional serial port. (Required for connecting optional hardware such as embroidery machines and digitizing boards). You may need more ports,depending on the number and type of devices you want to connect.17” or 21” monitorPlease note:Do NOT attach peripherals to your security device. Doing so may damage the device.Connecting to some older embroidery machines through cable may require a parallel port. You must also have an available on-board parallel port and additional hardware available from your distributor.1InstallationThe installation process for Tajima DG/ML by Pulse X2 has been simplified to make it easier to install and update; the installation program supports downloading program updates over the Internet so you are always running with the latest version. The following sections describe the different installation options.Only one installation of Edition X2 is allowed on a computer; however you can have an installation of Edition Xi Version 11 (or earlier) also present on the same computer.1.1New InstallationPlease follow these instructions if you are installing Tajima DG/ML by Pulse on your computer for the first time. Click Cancel to exit the installation program at any time. Choose Setup Language: First, you will be prompted to select a language. Choose a language and click OK. The program will be configured to start in this language.License Agreement: Please read the license agreement. You must accept the agreement to install and use Tajima DG/ML by Pulse X2.Setup Type: You will see the following options.Typical: Installs all components. We recommend this option.Compact: Same as Typical except it does not install Help or Lesson files.Custom: Gives you more options for setting up the program.By default, the program files will be installed into the following folder, “ProgramFiles\Tajima\DGML By Pulse 12”. (The Custom setup type will allow you to change the installation’s destination folder). Additional files, including the design samples, fonts, and artwork, are installed into the folder “Documents and Settings\All Users\ApplicationData\Tajima\DGML By Pulse”. The files for the Design Spooler will be installed in “Documents and Settings\All Users\Application Data\Tajima\DGML By Pulse\Design Spooler.”After you choose the type of installation and click the “Next” button you will be presented with a series of screens containing options for configuring Tajima DG/ML by Pulse X2. Choose Destination Location: This option is only available if you chose “Custom” install. Click the “Browse” button to choose a different installation folder. It is recommended that you install into the default folder.Select Features: This screen will only display if you chose “Custom” install. It will allow you to choose which components you want to install for Tajima DG/ML by Pulse. Checked options will be installed, unchecked will not. The components you can choose are: DGML By Pulse, a number of different languages, Librarian, and Design Spooler. Choose “Librarian” if you wish to store your embroidery design or artwork files in a Librarian database for easier organizing and searching. Choose “Design Spooler” if you will be connecting your computer to one or more embroidery machines with a cable or wireless connection for downloading designs. This will install the Design Spooler application. (For more information on Design Spooler please read the “Embroidery Machine Support – Design Spooler” chapter in the User’s Guide).Embroidery Machine Connection: This option is not displayed if you choose “Custom” installation. Choose “Yes” if you will be connecting your computer to one or more embroidery machines with a cable or wireless connection for downloading designs. This will install the Design Spooler application. For more information on Design Spooler please referto the section on “Configuring embroidery machines in Tajima DG/ML by Pulse” under the “Getting Started” chapter in the User’s Guide.Choose Units: Choose Metric or Imperial as the default units displayed in the program. This can be changed later in the User Settings dialog from within Tajima DG/ML by Pulse.Start Copying Files: This screen will display the options that you have chosen. If you wish to change any options click the Back button to go to previous screens in the installation wizard. Otherwise, click the Next button to begin the installation.During the installation, a Security program installed on your computer may warn you about the Design Spooler service installation. If it does, please accept these changes since they are required to properly run Design Spooler. Please restart your computer after the installation is complete to start the Design Spooler service.Program Update Check: After all files have been installed you have the option to have the install program check for updates through the Internet. If your computer is not connected to the Internet then please skip this step. Select “Yes” and click the Finish button to have the program check for an update. If an update is available you can download and install it immediately. We recommend updating to the latest version.If you have a Firewall program installed on your computer, you may be prompted to allow the InstallShield Update Service program to access the Internet.1.2 Additional Installation OptionsIf you run the same install again after it is installed you are presented with three options, Modify, Repair and Remove. (You can also uninstall the program by using the Add or Remove Programs feature under the Windows Control Panel.)Modify: This option will allow you to add or remove components of the program. This feature is useful if you need to add a feature not yet installed or to free up disk space by removing unneeded components. The components affected by this feature are Lesson files, Help files, All Language files, Librarian, and Design Spooler.Repair: This option will attempt to repair your installation by reinstalling all components you had previously selected. This option is useful if you are experiencing problems with the program as a result of a corrupted installation.Remove: This will uninstall the program from your computer. Any user created files, such as design files, will not be deleted; only the program files will be removed.1.3Standalone Design SpoolerIf you wish to install a standalone Design Spooler without Tajima DG/ML by Pulse then follow these steps:•Run the Tajima DG/ML by Pulse install.•Choose a “Custom” setup type.•In the Select Features screen uncheck the “Programs and Features” check box to clear all check boxes.•Check the “Design Spooler” check box.Click the Next button to continue with the installation.During the installation, a Security program installed on your computer may warn you about the Design Spooler service installation. If it does, please accept these changes since they are required to properly run Design Spooler. Please restart your computer after the installation is complete to start the Design Spooler service.1.4Program UpdatesThe install adds a link in the Windows Start menu and Control Panel called “Program Updates”. Click this link to open the Update Manager. The program will allow you to configure automatic updates for Tajima DG/ML by Pulse X2 and other programs supported by the Update Manager. Click the “Update Settings” tab to change settings. By default it will check for updates once per week. You can change this to daily or monthly or disable the update feature. Under this tab it will list the programs that it will update including Tajima DG/ML by Pulse and InstallShield Update Manager. We highly recommend you use this feature to keep the program current by automatically downloading updates when they are available. You can also manually check for updates by clicking the “Check for Updates Now” button.If you do not have an Internet connection from your Tajima DG/ML by Pulse computer, then you can disable this feature. You can still download updates separately from your computer by going to the web site.2Lettering2.1Preview Typed TextThere is a new option available through the Segment Settings – Text properties page.Checking the ‘Preview’ box (while a text segment is selected), and then selecting a new font from the list (both Embroidery and TrueType fonts may be previewed) will display the segment in the new font in the preview pane of the Text properties page. This saves time, because the designer no longer has to wait for the software to generate the stitches in order to see what the text will look like in the new font.Some notes about Preview of Typed Text:Line, multi-line, and monogram segments appear as they do in the design space Arc, circle, and line vertical text appear as line text.The ‘2-color font sewing order’ and ‘Outline font sewing order’ options (formerly found on the Text Properties page) are now on the Text Effects Property page. Product level availability: Scribe and higher.2.2Recommended Settings for Sequin FontsThe Tajima DG/ML by Pulse X2 sequin fonts sew best if certain conditions are adhered to with regard to tack-down style, offset, and lettering height. The following information will assist those designers using sequin fonts:1.Styles 4 or 6 should always be used for sequin font placement, because they havecentral tack-down stitches that will not hit other sequins in the lettering segment.2.Fonts are optimized to be used with an offset equal to 50% of tack-down length.(That is, an overlap of 50% of sequin size).3.Recommended minimum letter height depends on the size of the sequin being usedto create the font, and is summarized in the following table.Table 1: Letter heights for Sequin FontsMinimum lettering heightFont 3 mm Sequin 5 mm Sequin7 mm Sequin Sequin Block 1 12mm 20mm 27mmSequin Block 2 35mm 55mm 80mmSequin Script 1 20mm 36mm 42mmSequin Script 2 45mm 85mm 120mm2.3Changes to Font PacksFor Tajima DG/ML by Pulse Edition X2 , there are 25 additional Standard fonts included in the software, plus an updated Platinum Font Pack.The standard fonts now include those fonts formerly available in the Eclectic font pack. The Platinum Pack of optional fonts now includes a total of 70 fonts, 21 more than in the previous version of this pack.3Design Editing3.1ElementsElements is a new design feature added to Tajima DG/ML by Pulse X2. Elements is a way oforganizing a number of segments in a design file for easy re-use. Using this feature, a embroidery designer is able to build up a set of ‘mini-designs’ that can be used again andagain, by simply selecting and copying them. For example, in a design showing a plant with leaves and flowers on it, the stem can be on element, the leaves another, and the flower yet another.Multiple designs created from a number of elements.The segments that make up each of these elements are displayed together in the Element List view. Each Element can be treated as an independent unit, and can therefore be transformed in many ways – rotated, resized, reflected, etc., as much as is needed. A further advantage to using the Elements feature is that a consistent look is achieved, because the same set of segments is reused in each of several distinct contexts.The Elements List shares a similar look to the Segment List panel, and many of the optionson the panel are the same; these are Expand All, Collapse All, Show/Hide, Lock/Unlock, Show details, and Show Layer Icons.Although the Elements list has much the same appearance as the Segment list, they are entirelyindependent concepts; creating and modifying elements does not affect the sewing order.In addition, there are four new buttons that relate exclusively to Elements:Add selection to Element : Adds a segment or set of segments to the Elements list,ORadds a segment or set of segments to an existing Element.Delete selected : Deletes the selected Element from the list of Elements. Rename elected : Opens the Set Element Name dialog.Remove Selection : When one or more of the segments that comprise the Element are selected, will delete that part of the Element, leaving the rest of the Element intact.To add a new Element:1.With the Elements panel open, select the segments that you want to make into anelement.2.Click the Add element buttonYou see the Add to Element dialog box.3.Click on the New… button.You see the Set Element Name dialog.4.Type a name for the Element in the box.5.Click OK.Now, you see that your element is added to the list. Copying this element will allow you to re-use it in your current design, or even past it into other designs.Product level availability: Artist Plus and Maestro; Option for Creator and Illustrator.4Segment Editing4.1Separate envelope editingFor Tajima DG/ML by Pulse X2, there is a change to how Envelope editing is dealt with. Ithas been separated into two toolbar buttons. The Apply Envelope button (on the Transformation toolbar) is the button to choose for applying one of the pre-defined envelopeshapes to an outline or artwork segment:However, to Edit the handles of the segment’s envelope individually by clicking and dragging them, choose the Envelope tool from the Segment Edit toolbar.Using the Envelope tool to modify a segment’s shape.Product level availability: All levels.5Digitizing5.1Overlap option for Shape ArtworkWhen clipping two artwork shapes, it is sometimes desirable to have the two shapes overlap along the line where they come into contact. This way, there will be some overlapping stitches generated when artwork is converted (to any kind of fill segment, for example).Artwork before clipping on left, and clipped with a 0.2 in. overlap on right.Now, an option has been added to the Shape Artwork dialog box, which allows the digitizer to retain some overlap when clipping combined shapes. When combining artwork (Right-click, Shape—Shape Artwork), simply type a number in the dialog box to determine the amount of overlap that will be left between the two shapes after clipping.5.2Manual Sequin toolThis is a new self-contained tool that allows the digitizer to place individual sequins in designs. Manual Sequin works like punching Manual stitch, giving the digitizer complete control over sequin placement. Essentially, this tool works by toggling back and forth between two modes - placing manual stitches and dropping sequins. After each sequin is placed, the tool automatically switches back to manual mode, so that the tack-down stitches may be placed (Unlike the sequin tools on the sequin toolbar, the Manual Sequin tool has no automatically-added tack-down stitches; you place these yourself using manual stitch mode).To place sequins with Manual Sequin tool:1.Select the Manual Sequin tool from the Specialized Digitizing toolbar. The toolstarts in the manual mode – stitches are placed by “clicking as you go”, as in anormal Manual stitch.2.To change into drop sequin mode, press and release the space bar.The cursor changes to an outline of a sequin.3.Move the sequin outline to the desired position and left-click.The sequin is placed on the design, and the cursor changes back to a cross, showing that you are again in stitch mode.4.Place tack-down stitches between the edge of the sequin and the center.When you place tack down stitches, you must take the needle diameter into account, to prevent it fromhitting your sequin. Therefore, all your needle penetration points need to be at least ½ of the needle widthaway from the edge of the sequins. To assist with placing these outside stitch penetrations, the Manualsequin tool includes a Sequin Border setting, which draws a dashed line at a user-determined diameteraround the center of the sequin. This border is to help you to place the tack-down stitches so that they donot interfere with the sequin.5.Proceed to the next location where you wish to place a sequin, and repeat steps 2-4until all sequins are placed.6.Press enter to complete the segment.The Manual Stitch Segment Settings page.Table 2: Manual sequin settingsThe following parameters may be set for the Manual Sequin tool in its Segment settings property page:Sequin size Diameter of the chosen sequin shape (for non-circular sequin shapes,based on the longest transect through the center of the sequin). Sequin Shape Can be chosen from a drop-down list of saved sequin shapes.Hole size Diameter of the hole in the middle of the sequin.Border Size The diameter of the dashed border guideline around the sequin shape. Run stitch length The length of the stitches for a run stitch segment in the ManualSequin segment (see below).Run Threshold This is a length measurement, defining the smallest distance betweenpunched points for which the Manual Sequin tool will insert a Run stitchinto the Manual Sequin segment. Below this length, the tool will retainthe manual stitches, just as you place them; above the threshold, aRun stitch will be automatically inserted in place of the manualstitches.Sequin color As with other sequin tools, the color is based on a choice from thethread charts.Count Displays the number of sequins placed in the currently-selectedsegment.6Stitch Types and Settings6.1Changes made to StylesChanges have been made to the method of how styles are stored and applied to designs.These changes ensure that uninstalling and then reinstalling the software will not wipe out your modified styles. The “Normal” settings style controls the default segment settingswhen you create a new design. Normal style is like any other regular style in which you can change any setting to override the default value that has been provided with the software. The styles that are provided with the software such as Silk, Cap etc. cannot be modified directly as they are read-only, however you can modify the settings in them and save them under a different name as your own style.A new style has been added called Global. This style should be used to keep any settings that you would like to apply to all of your designs. For example, if you would like the text height to be 35 mm in all the designs that you create then it should be set into the Global style. Any new design created will have a text height setting of 35 mm unless it is changed within the recipe.The sequence in which a setting is applied to a design will be as follows:Settings defined in the Global setting will be applied first, then any changes to these settings will be applied from the recipe you select. If the Global style does not contain any value for a specific setting, then a reasonable default setting will be used. Using our example from above, if you have set the Text height to be 50 mm for Caps, and use the Cap recipe then the Text will be 50 mm high. If you use Normal it will be 35 mm high (set in Global) and it would have been 25.4 mm if you had not changed it in the Global style, as the default is 25.4 mm.In previous versions of Tajima DG/ML by Pulse, the Normal style contained all of the default values; now, these values are stored in the Global style. The Normal style now contains only the values that you would like to apply for most of the fabrics that you use. To get all the default settings, you can use Normal recipe without making any changes to the Global style.6.2Estimated Time for EmbroideryWhen you have a design in progress, the Estimated Time for Embroidery function gives you an approximate time that it will take for the design to sew out. The software does this by using information about the design collected automatically (the number of stitches, the number of color changes, the number of trims, and the number of stops) and then combining this with parameters entered by the designer (time (in seconds) for each trim and color change, and expected machine speed (RPM)).The software then calculates an Estimated time using the following formula:Estimated time = (Stitch count÷RPM)+(Trim time×#of trims)+(Color change×#of colors) This is then immediately displayed as the Sewing Time (h:m:s) at the bottom of the dialog box.Product level availability: All levels.6.3Automatic overlap setting for Branched Satin SegmentsA setting has been added to the Segment Setting Quality control page, called Automatic Overlap.This property determines how branched satin segments are joined; it is now possible for the digitizer to set these segments to have a certain amount of overlap, which will be generated automatically by the software. This is done by checking the Automatic Overlap button on the Quality Control page (by default, it is left unchecked). In the Overlap Distance box, the user can enter the amount of overlap desired (defaults to 2mm/0.08 in.).Satin segment with Automatic Overlap turned on (default distance) on left, versus no Automatic Overlap applied, on right.6.4Allow Overlap in the Remove Overlapping Stitches functionThe Remove Overlapping Stitches function (Right-click Shape—Remove Overlapping Stitches) has a new feature. Now, when you select two stitch segments, and use this function, a small dialog comes up asking if you want to keep an overlap distance betweenthe segments (the default is zero). Just type in a number (mm or inches, depending on yourconfiguration) to retain that amount of overlap when the overlap is removed.6.5Cross-stitch FillThere is a new tool on the Specialized Digitizing toolbar, the Cross-stitch Fill tool. Withthis tool, it is now possible to very quickly create a two-dimensional area filled with cross-stitch. You can use the Cross-stitch tool to punch out segments by hand with any of thedrawing modes (just like creating a complex fill segment), or convert artwork outlines tocross-stitch fill using the Convert tool.Segment Settings for Cross-stitch fill:Size: The linear distance across the Cross-stitch squares (from corner to corner) – thedefault is 2.0mm/ 0.08 in.Overlap: Distance by which the segment overlaps the border of the punched area –defaults to 0.Repeats: Number of times that the Cross-stitches are repeated – defaults to 0.Product level availability: Creator and higher.6.6Decimal Places in Stitch LengthThe stitch lengths shown on the Status bar will now display the number to one decimal place only, if the second decimal place of the length is a zero.。
绣花机操作标准
六．贴好布料。见图 6
对好位
贴好物料
七．开机前看主轴是否在停 机位置。见图 7
八．开机前看台板上是否有 其他的东西、杂物。见图 8
停机位置
台板
九．开机前看台板上是否有 其他的东西、杂物。见图 9 台板
十．完全准备好后，拉杆开 机。见图 10
拉杆开关
穿面线 机器开关
审核
批准
云浮高建制衣有限公司
版本：A1 页数：1/1 制定者:tony
适用范围： 绣花部
规范绣花操作程序确保机器安全使用
绣花操作标准 操作标著位置 操作标著位置 操作方法程序பைடு நூலகம்重点 二．1，接着观察机器 是否有异常， 打开机器开关
四．放好底线及调张力。见 图4
说
底线
明
五．入带、选好颜色、对好 位、做偏移点。见图 5
绣花部绣花操作标准操作方法程序重点操作标著位置操作标著位置操作方法程序重点一
电脑绣花机操作规程
文件编号：00120727 制 订 日 期 ： 2012.6.10 生 效 日 期 ： 2012.7.27 田岛电脑刺绣机
目的： z 操作方法程序/重点 一．检查电源是否正常，然 后打开空气开关。见图 1 操 打开空气开关 作 三．从线架沿着线道穿过针 眼，针线要配合，调好线张 力。见图 3
田岛绣花机说明书_0
田岛绣花机说明书篇一：2004年的田岛数字机使用说明田岛数字机使用说明0设定偏移原点3设定回原点1设定回停绣点剪线：按↓↑←→到D组6坐标，1设定剪底面线，3设定剪底线。
空走：按↓↑←→到D组10坐标，选择键切换→设定，‘口’表示空走状态，‘—’表示正常刺绣。
1设定：空走进针到下一个颜色；2设定→右显示器显示输入进针针数→设定键完成。
后退一个色：10坐标状态‘—’下→1设定。
即后退一个色。
读带：按↓↑←→到A组1坐标，按5→设定，开始读USB 花带。
用↓↑或+-键选择所需要的花带名，设定键读带，机器会默认一条内存编号，按设定即可，机器会提示是否更改花带名，不修改按设定键继续读花。
按↓↑←→到A组1坐标。
继续读带，或按恢复键退出。
换码：按↓↑←→到A组1坐标，4（内存花样）--设定，选几号花（同时右显示器会显示花带名和花样基本数据）--设定；方向P—设定；XY100%--设定；1设定。
如果要回刺绣起始状态重复上面一直按-设定键-即可。
换色：按↓↑←→到B组1坐标，口为自动换色，—为手动换色，选择键切换，设定键设定。
3坐（参数）显示1：第一次色序。
设定-设定-选择针杆-设定-+键切换到下一个颜色。
选完后-设定键设定-光标到10坐8设定为自动启动。
选择-设定为手动拉杆启动。
设贴布绣：按↓↑←→到E 组1坐标2设定，输入内存花样编号：8（2345坐P- -8）按1设定，输入转色号的针数（这一点田岛电控麻烦）按设定键-进入修改针位代码，设定-设定-将SP选择成OF设定后退出。
针位代码：JP 跳跃；SP停止码AT剪线OF出框到另外起点。
设置反复刺绣：→到E组1坐标1设定～设定- -X优先-设定-x或y反复次数- -设定- -输入反复距离（选择键切换+-数据）-设定完成。
2坐反复选择：0设定:水平反复；1是左右正反反复；2是上下正反反复；3是180度反复。
删除内存花样：按↓↑←→到A组2坐标，花样名闪动→按花样删除键→选择键→设定。
绣花机操作及注意事项
绣花机使用及注意事项前言为了让大家更进一步了解绣花的种类和对绣花的操作过程有个初步的了解及更合理的使用本实验室的机器及避免不必要的麻烦而造成机器的损坏，特整理以下资料，供大家参考。
（以下资料以山龙V6型电控、展艺绣花机为例）第一部分电脑绣花机简介电脑绣花机是随着计算机应用推广而发展起来的自动化、高效率的工业设备，是利用电脑进行全过程控制的现代化、智能化、高技术的刺绣设备。
它的主要优点：速度快，刺绣花型准确，生产效率高，产量大，质量稳定、一致性好，操作简单，使用方便，应用广泛，适合服装、鞋、帽、袜抽纱工艺品等行业使用。
绣花机又分为好几类机器，就现在的绣花行业里，最为常见使用的机器有“平绣机、金片机、特种机”等绣花机。
■平绣机：是只能刺绣普通绣花的平绣机，它不能进行“金片绣和特种绣”的操作。
■金片机：是以平绣机为基础，加以金片头的绣花机，它可以进行“平绣和金片绣”的操作。
■（3合1）特种机：是以平绣机为基础，加以特种机头和金片机头，它可以进行“平绣、金片绣、特种绣”操作。
第二部分绣花种类介绍及操作步骤随着服装绣花的普及，绣花的种类也越来越多，绣花机制造商为了绣花行业的需求，逐渐改善绣花机的功能，使其一些需要手工或其它机器来完成的绣花也能在绣花机上完成。
下面就最为常见的绣花种类介绍及相关的操作说明。
2.1平绣■简介平绣是绣花里最为基本也是最为常见的一种绣种，它是在织物上以绣线、针法为元素，按设计的花样，在织物上刺缀运针，以绣线构成纹样或文字。
■基本操作绣花数据软盘→开绣花机→读取软盘数据→选取绣花→设置针杆和设置相关参数→在绣框限位范围内设好起绣点→检查绣花的大小→上好绣线和底线→上好衬纸和织物→打开刺绣所需机头开关→拉杆刺绣→绣品■绣花机电控方面的操作读碟→选花→刺绣准备状态→进行花样设置（变换、反复、换色、针杆）→定起绣点→设其它参数（刺绣参数、断线参数、机器参数）→限位检查→拉杆刺绣以上的电控操作环节的具体操作方式请查阅《山龙刺绣机电控（SL-V6）操作说明书》2.2贴布绣■简介贴布绣也称补花绣，是一种将其他布料剪贴绣缝在服饰上的刺绣形式。
波斯田岛(波丝田岛)Tajima Pulse 12.0.2.3330安装教程 Tajima DGML By Pulse 12.0.3330 Setup
7.使用多功能工具进行图案编辑
TAJIMA DG/ML BY PULSE从每针的编辑至大范围的轮廓编辑,为您提供广方位的编辑方法。能对制作的图案进行每针的编辑,也可对针迹组进行编辑。使用常用的编辑菜单,能简单的进行针迹的移动、削除或插入。
能追加更改颜色、剪线及除此之外的刺绣指令。轮廓编辑可进行部分的形状更改、延伸、反转、移动及复制。多功能复制和多功能移动,只用一步,即能简单的进行尺寸的更改，回转及反转。马上进入属性,对所有的部分都能更改密度、针迹种类、线的颜色、收缩补正及下缝针迹种类等的设定。
程序编制平针和程序编制填针，能控制针数，创作出独特的逼真效果。制作独特的程序编制填针，形成独一无二的边线及填针。
轮廓针迹，能在树叶和花瓣的图像制作中，发挥其最理想的针迹效果。自动颜色融和机能，在平包针和填针部分使针迹的密度发生变化，制作出３Ｄ三维效果。需制作稍有不同的图案时，使用针迹图像，根据简便的奇才，可制作出１至４色的照片似的刺绣图案。
Pulse Microsystems在世界上处于刺绣软件的领导地位，有数千用户在使用。Pulse Microsystems的刺绣软件是世界唯一取得了有权威的Microsoft微软认可的证书。以波丝刺绣图像软件的TAJIMA DG/ML BY PULSE及通行证刺绣机网络为当今的刺绣专门企业提供最新的方案。世界上拥有数千以上的用户、并具有12个专利(已经取得或正在申请中)，这就是同行中主导者的证明。此文由联科绣花网制作．从简单的刺字至高精度的屏幕打版、刺绣机网络及刺绣图案管理系统,以及现在的在Web上制作刺绣系统等等，对所有的刺绣专门企业提供一切产品。我们将提供最尖端的技术，并尽全力以建立的支持体制来服务于大家。
波斯田岛（波丝田岛）Tajima Pulse 12.0.2.3330安装教程 Tajima DGML By Pulse 12.0.3330 Setup
波斯田岛快捷键及指令
波斯田岛快捷键及指令储存Ctrl+S 退出Alt+F4编辑菜单撤消Ctrl+Z 或Alt+Backspace 重作Ctrl+Y全选Ctrl+A 剪切Ctrl+X复制Ctrl+C 从剪帖板粘贴Ctrl+V插入Ins 清除Del重新排序送到绣花设计终点Shift+End 送到绣花设计起点Shift+Home 向后移动一步Shift+PgUp 向前移动一步Shift+PgDn快捷菜单Ctrl+E查看菜单缩放Z 回到1:1 1全视窗W 测量Ctrl+M打版优化缎条F12 手工F5平针F6双线针Ctrl+F5三线针Shift+F6 复合填针F11史替尔Steil F7图像菜单隐藏I 照亮L视窗菜单视窗层叠Shift+F5 视窗平铺Shift+F4刷新Shift+W 换到另一设计窗口Ctrl+Tab帮助菜单主题内容F1款式正常Ctrl+0外围线编辑外围线快捷菜单Ctrl+E 属性快捷键Alt+Enter显示孔结Ctrl+B 显示点线P显示控制柄H 标明特别针迹Ctrl+P非选活动部分Shift+S 在外围线视窗显示针迹显示针迹X 全部重建Shift+G重建激活的组合G 选中激活的组合Ctrl+A选中激活的组合Ctrl+A导航栏(外围线)跳到起点Ctrl+Home 跳到上一组合Ctrl+后退Ctrl+¨前进Ctrl+跳到下一组合Ctrl+ 跳到终点Ctrl+End快捷菜单上的指令多功能移动Ctrl+O 重整尺寸Ctrl+R旋转Ctrl+T 反射Ctrl+F建立针迹(现有部分) G针迹编辑针迹快捷菜单Ctrl+E 非选活动部分Shift+S 标明特别针迹Ctrl+P导航栏(针迹)跳到起点Ctrl+Home 跳到上一换色Ctrl+ 后退Ctrl+¨往后亮显Shift+¨选中亮显Shift+Enter 往前亮显Shift+前进Ctrl+ 跳到下一换色Ctrl+ 跳到终点Ctrl+End。
2010多功能家用电脑绣花机使用说明书(中文)
多功能家用电脑绣花机使用说明书感谢你选择我们的电脑绣花机你的机器是一部先进的家用电脑绣花机。
为充分享用机器的全部功能，建议你学习本书。
机器功能：1）简单的梭芯绕线梭芯可以快速、轻松地绕线。
2）自动穿线可以自动穿线。
3）绣花及编辑花样你可以绣内置的绣花花样、字母、以及U盘中的花样，并对花样进行编辑保存。
4）系统设置和升级你可以选择系统语言、系统升级和测试。
安全操作1．使用后、清洁时或进行本说明书中提到的用户维护调整操作时，或者机器无人看管时，请务必从电源插座中拔出机器的电源线插头。
（为了加降低触电的危险）2．当电源线或插头破损时、机器不能正常工作、发生过跌落或损坏或溅上水时，切勿继续使用。
请将机器送到最近的授权经销商或维修服务中心，请专业人员对其进行检修，或进行电气或机械调整。
3．请务必保持工作区域的整洁：●操作机器时切勿堵塞任何通风口。
要确保机器的通风口中不要堆积任何飞绒、灰尘或碎布。
●请勿使用拖线板接插电源。
请务必将电源线插头插入直接插入电源插座。
●切勿让任何物体掉进开口或将物体插入开口。
●请勿在使用喷雾剂或存放氧气的场所使用本机。
4．绣花时要特别小心：●请务必注意针。
请勿使用弯曲或损坏的针。
●请勿用手指触碰任何运动部件。
在绣花针附近要特别小心。
●请勿使用损坏的或不正确的针板，否则会导致断针。
●绣花时请勿推拉布料。
5．请勿将本机作为玩具使用：●当儿童使用本机或使用机器时附近有儿童时，请务必悉心看护。
●请勿在室外使用。
6．刺绣过程中，不要靠近飞轮、跳线部分、针及其它转动部件。
7．在下列情况中，应关闭电源并从插座拔下插头。
（1）加工完成（2）换针或其它零件（3）使用中电压不稳（4）维修机器（5）机器无人管理时8．直接把机器电源线插到插座，不要中间加其它连接线。
延长使用寿命1.放置机器应避免日光直晒或高湿度的地方，不要放在加热器、熨斗或其它热源附近。
2.只能用中性肥皂或洗涤剂，绝不能用苯、香蕉水或去污粉擦壳，否则会造成损害。
田岛绣花机新技术大展示
打版软件系统能接收多种热门软件 ( 例
如:AdobeIllustrator(r),CorelDrawTM)的矢量
绘画图像，并确保原图像的矢量点和颜色。相信
现时未有任何打版软件系统能及。卓越的针迹质
量：全球独有 TajimaDG/MLbyPulse 打版软件系 统荣获 Windows 软件证书的认可。即使 Windows 软件不断革新，使用本系统绝对能够在 Windows 操作系统正常运行。此外，本系统以最先进科技
能进行移动框架的操作，提高操作效率。田岛的
选择件自动整匹绣装置(AFC)：强劲准确的自动
整匹绣装置，能提高整匹绣的素质及完美性。高
速绳秀装置(KB-2M)：配合两种不同装置，可刺
得每天洗衣吃饭。我觉得只有睡死过去是最好的结局。以后就可以一直懒下去什
绣出多元化效果绳带刺绣。高速珠片装置：刺绣 业首次突破以 3 毫米的珠片做刺绣。并可以自动 镶上多款形状的珠片，生产稳定，转速可达到 1000 转。自动更换底线装置(UBC)：以机器代替
在这次展会上田岛首次展示了自己15种革新型号和新生产的技术专利其中包括刺绣定位装置自动整匹绣装置网络管理作业系统加强版更换底线装置和全新避震系统
日本田岛株式会社在上海国际会议中心举 办田岛刺绣机展览会，以此来庆祝田岛工业株式 会社创立 60 周年。在这次展会上田岛首次展示 了自己 15 种革新型号和新生产的技术专利，其
式荧幕显示屏及配以轻触型遥控器，令操作更简
易。生产管理机能：可透过荧幕屏查阅重要生产
管理情报，包括针数、生产时间、数量及停机原
因等。可运行于 linux 系列上。田岛绣花 6.0 版
得每天洗衣吃饭。我觉得只有睡死过去是最好的结局。以后就可以一直懒下去什
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
田岛绣花机说明书篇一：2004年的田岛数字机使用说明田岛数字机使用说明0设定偏移原点3设定回原点1设定回停绣点剪线：按↓↑←→到D组6坐标，1设定剪底面线，3设定剪底线。
空走：按↓↑←→到D组10坐标，选择键切换→设定，‘口’表示空走状态，‘—’表示正常刺绣。
1设定：空走进针到下一个颜色；2设定→右显示器显示输入进针针数→设定键完成。
后退一个色：10坐标状态‘—’下→1设定。
即后退一个色。
读带：按↓↑←→到A组1坐标，按5→设定，开始读USB 花带。
用↓↑或+-键选择所需要的花带名，设定键读带，机器会默认一条内存编号，按设定即可，机器会提示是否更改花带名，不修改按设定键继续读花。
按↓↑←→到A组1坐标。
继续读带，或按恢复键退出。
换码：按↓↑←→到A组1坐标，4（内存花样）--设定，选几号花（同时右显示器会显示花带名和花样基本数据）--设定；方向P—设定；XY100%--设定；1设定。
如果要回刺绣起始状态重复上面一直按-设定键-即可。
换色：按↓↑←→到B组1坐标，口为自动换色，—为手动换色，选择键切换，设定键设定。
3坐（参数）显示1：第一次色序。
设定-设定-选择针杆-设定-+键切换到下一个颜色。
选完后-设定键设定-光标到10坐8设定为自动启动。
选择-设定为手动拉杆启动。
设贴布绣：按↓↑←→到E 组1坐标2设定，输入内存花样编号：8（2345坐P- -8）按1设定，输入转色号的针数（这一点田岛电控麻烦）按设定键-进入修改针位代码，设定-设定-将SP选择成OF设定后退出。
针位代码：JP 跳跃；SP停止码AT剪线OF出框到另外起点。
设置反复刺绣：→到E组1坐标1设定～设定- -X优先-设定-x或y反复次数- -设定- -输入反复距离（选择键切换+-数据）-设定完成。
2坐反复选择：0设定:水平反复；1是左右正反反复；2是上下正反反复；3是180度反复。
删除内存花样：按↓↑←→到A组2坐标，花样名闪动→按花样删除键→选择键→设定。
参数设定：按↓↑←→到E组1坐标4设定2设定，1跳跃针数剪线。
3、单头绣全头开关，ALL全头，数字是单头绣。
9设定9设定是开几个头绣花，912代表1-12个头绣花。
雕孔绣：4设定2设定，9,10项将第一个数设定成‘—’即可。
光标点亮表示该状态运行，1—10显示数字说明状态。
右小显示器提示详细信息说明。
2004年的数字键图↓篇二：田岛绣花软件学习资料Tajima DGML Designer 7.0精要第Ⅰ章基本操作花样设计数字处理包括：①规划花样设计②自动数字化③手动数字化④改进花样设计的刺绣质量⑤修改花样设计⑥检测和输出花样设计一一规规划划花花样样设设计计平衡；②细节定义清楚；③针迹按角度弯曲来与形状匹配；④针迹整齐、光滑和均匀；⑤用正确的填针和轮廓针迹刺绣；⑥形状正确刺变曲率；轮廓有拐角；轮廓从直线变为曲线。
②填针和轮廓输入法切换：按Enter 切换填针和手动，按Spacebar切换填针平针。
迹，输入法A B和C创建有不同特征的带状形的填绣形状，复合填针可用于创建几乎任何填绣的形状，最普遍使用。
①手动针迹：左击数字化单独的针迹，右击创建手动跳针，不能缩放和变换。
②平针：数字化线段，三次绣创建绣，没有不应出现的间隙；⑦文字清楚易读。
较租的线,典型用途是添加边框和单针包边，还应当有下述特征:①可以在机器上有效地绣多用于数字化轮廓及刻划细节。
平针、三次绣出。
②织物在刺绣区不应有皱摺。
③没有松线。
和Ｃ对象可相互转换。
数字化时,按Ctrl线段限定数目的单色和定义良好的轮廓图象（如剪贴画）最适合处理。
不要使用复杂、细节很多的和小的形状，或有花纹深浅效果的美工图。
要注意图象的版权。
插入复杂图前，在绘图程序中把复杂图形修干净：如，消除背景图形、大量充实的颜色区域、添加或改进轮廓或封闭间隙。
和刺绣顺序：①形状：最容易刺绣的形状具有不变宽度、光滑的边缘、没有尖拐角和小的、突出的细节。
②花样设计顺序：可以改变以改善刺绣质量，如，使换色减到最小。
细节最后绣。
③针迹类型：决定每个形状的针迹类型。
④花样设计尺寸：最好以大概正确的尺寸扫描图象，用电子方法修改易变形。
二二手手动动数数字字化化1增量限制在15；规则圆弧，右击标注三个点。
在连接曲线（连接到直线或另一条曲线）的地方，单击标注连接点。
针迹长度默认2.0mm，在对象的弯曲处选择较短的，例如较急转变或尖锐转折点减到1 .8mm 来使针迹跟随线段。
增加针迹长度减少平缓曲线的针迹数如直线2.5mm。
为模仿手绣花把三次绣的针迹长度设定为4.0mm（一般默认2.5，急弯1.8或2.0）。
弦高值是要遵循的数字化轮廓线和针迹间的最大距离，超过此值，针迹长度将减少以更好地跟随轮廓线。
弦高超过设定值，针迹也不会减小到低于指定的最小长度。
尽量使用默认值。
③输入方法Ａ：数字化变化宽度和针迹角度的狭窄的带状形。
成对的参考点定义轮廓，连接成对点的线段定义针迹角度。
为得到平滑的旋转填针使用间隔均匀的角度。
有连续输入功能。
在轮廓线变化和要改变针迹角度的任何地方，标注一对参考点。
一对控制点的两个点可以是不同类型。
如果连接两个带状形，省略第一个带状形的最后一针，其出口点将靠近下一个带状形的入口点。
④输入方法B：数字化两边不相同的形状或大的不规则区域，特别是一边比另一边需要更多的参考点。
针迹遍及整个形状均匀地旋转。
创建有旋转针迹的、不对称的、对边是不同形状的带状形。
可以使用除主题花纹填针外的任何填针针迹种类。
可以通过“切割”形状的尖锐端点和使标注的第一参考点和最后参考点离得远些来控制针迹角度。
⑤输入方法C：数字化宽度不变的带状形或边线,专用于数字化较大形状的边框和轮廓及较粗的线段，通常和平包针一起使用。
拐角系数通过改变针迹转弯的距离控制针迹转弯的方式，系数越大，距离越长，转弯针迹越多。
Ｃ对象应用智能拐角特别帽状拐角可用整修尖拐角来整修尖点或圆点。
右击可为两边定位（设定不同的偏移）。
⑥复合填针：数字化大的和不规则的形状和复合的有固定针迹角度的填绣形状，大多数形状可以用此工具数字化。
通过数字化复合填针对象内部的边界，可以创建有洞的填绣对象。
也可以使用复合填针对象中已有的边界创建对象。
复合填针对象的轮廓不应当彼此重叠或交叉，边界自己不可重和间距减到最少。
添加重叠行防止在形状内部区段交界处织物伸缩导致间隙的产生。
米针三种基本针迹类型,其它类型是变种。
为对象使用的针迹类型取决于对象的形状、大小和要达到的效果。
?平包针：对每个针迹的长度构成带状形宽度的狭窄带状图形和形状，平包针最适用。
平包针针迹几乎平行，每相隔一针，针迹略倾斜。
三次绣平包针使用较粗绣线模仿手工民间刺绣, 最多1 5奇数次，大于１０易断线。
带状形太宽针迹松散不能很好覆盖织物,太窄则密度太大损坏织物。
文字窄的地方用较少的针迹。
自动间距的设置：可改变变化宽度的对象间距使在该宽度处达到最佳密度，为减少针迹密度增加百分数如110%-115%,为增加针迹密度减少百分数如90%-85%。
75%通常质量很高。
①调整针迹设定:长度定义调整间距的增量值，每个长度值之间的距离越小，针迹从松散到稠密的变化就越快；每个长度值必须大于前一个长度值。
间距定义与每个针迹长度对应的间距。
②为不同绣线类型调整间距偏移设定补偿量：Ａ型是平均值绣线，默认0.0 1mm；Ｂ型比平均值更粗，要求较大的偏移值如0.03mm减小密度；Ｃ型比平均值更细，要求负值如-0.03 mm 减小间距（增加密度）；叠，且内部不可有第二个边界（即洞中的洞），Ｄ型是很细的绣线，要求更小的负值如-0.06 否则重叠边界将被忽略，在边界定义的最大面积范围内产生针迹。
封闭形状时，封闭与最后参考点同类型参考点的形状，只须按Enter ；封闭不同类型的参考点形状，在第一参考点的mm。
自动分割针迹和自动跳针功能可以控制长平包针针迹。
?他他米针：他他米针针迹由针迹行组成，适于填针大的不规则形状以得到针迹充满的外表。
针迹按行放置，跨过形状向后上方准确地标注最后的参考点，然后按Enter。
和向前进行刺绣，平行或稍微旋转。
每行中的在外部边界上把出入口点相对放置并使针迹角度与其连接线垂直,可把花样设计中的区段2针迹偏移用来除去水平分割线，可以指定每行是如何偏移的以便创建针迹点形成的图案。
针迹密度由各行针迹之间的距离所确定，间距设定值是两个前进行之间的距离。
在他他米针填针中针迹长度有少许改变，以确保在形状的边缘处不会产生短针迹。
返回针迹是他他米针填针中每个偶数行的针迹，有三种类型：①标准返回针迹：适用于针迹密度大的填针，各行大致平行，每个返回针迹行比前进行少许短些。
因为各行长度不同，在形状的边线有较少的短针迹，因此减少了对织物的损坏。
②边框线返?数字化不规则的形状:通过分成几个较小、规则、较易用具有不同颜色或针迹角度的针迹来填绣的形状来数字化大的、不规则的形状。
针迹角度保持不变可把美工图上分开绘制的一些图形作为一个对象来进行数字化，以节省时间，保证均匀刺绣和防止间隙产生。
而要求不同或旋转针迹角度的地方，则可把合成的形状作为多个绣花对象处理。
复合填针、Ａ和B对象可用针迹角度添加多个针迹角度和用整回针迹：又称rapunto 方式，用较低密度填针，形对象工具调整针迹角度。
?设定刺绣针迹顺各行大致平行，可以创建平滑和良好定义的边线。
如果针迹间距小于最小针迹长度可能不跟随形状的边界，为此在针迹线与边界垂直的地方调整连接针迹使其比最小针迹长。
③对角线返回针迹：适用于弯曲的形状，返回行对角线直接连接向前的针迹行，和锯齿形边线一起使用可以得到很好的结果。
?锯齿形针：与平包针相似，用于要求较少针迹的地方，所有针迹都倾斜，一半用平包针产生，密度由针迹间距序:花样设计可以有几层，从后边的形状开始，并一层一层地向前进行。
最好以正确顺序数字化对象。
任何阶段都可以重排顺序。
使用复制、粘贴、复写和插入技术可以把对象和花样设计合成在一起。
?跳针：数字化跳针可以使用绣针离开,或者手工添加。
在同一颜色的绣层中，按照使连接针迹尽量短的顺序数字化形状。
可以改变入口点和出口点来使连接线最短，可以把决定。
?E字形针：创建长、窄、具有“木梳”对象“嵌套”(运行插入)在另一对象的中央来效果的带状形。
通常在镶绣中刺绣边框时使用，一般比平包针或锯齿形针针迹更稀松。
通过添加在E字形针针迹之间均匀分布的平针可以改变间距，其长度为E字形针迹间距除以平针针数目。
决定种类和顺序。
换色使机器减速且需停止和剪线，尽可能简化花样减少换色，在刺绣顺序中把同色对象放在一起。
数字化对象对象时考虑：①是否要把大的、不规则的形状分成较小的规则形状？②哪些形状在后面？哪些应当先数字化？③刺绣针迹顺序是否使连接线的数目和长度达到最佳的数目和长度？3避免产生长的连接线。
