耐压测试仪基本原理
匝间耐压测试仪的使用方法
匝间耐压测试仪的使用方法
介绍
半导体耐压测试仪，是指以电路板上的半导体元件为测试对象，采用
高压电源或低压电源测试其耐压性能的仪器仪表。
耐压测试仪采用恒定、
可调、微步调整等几种调整方式，可以自动进行多次测量，以了解元件或
整块板材的抗压性能，具有测试准确、稳定可靠、操作简单等优点。
一、基本原理
半导体耐压测试仪，采用电子测试驱动技术，利用变压器的输出电压，经电压反相线路可将电压翻转，即将负电压转换为正电压，最后经过压降
线路，可得到高压驱动电压，主要应用于电路板上的半导体元件耐压实验。
二、基本结构
1.控制系统：主要由电压反相器、压降器、测试计算机等组成，它可
以满足用户测试的各种特殊需求，可自动调节和联动，实现对电路的自动
测试；
2.电源系统：利用市电输入，经变压器调整后，通过电压反相线路以
及压降器可以产生所需要的测试电压；
3.输出系统：由测试台和测试头两部分组成，测试台可以调节电压及
电流，测试头安装在测试台上，可对半导体元件进行测试。
三、操作步骤
1.准备工作：打开电源开关，将测试台上的电压调整到预设值，安装
实验板，将测试头放置在测试台上；。
耐压测试仪
耐压测试仪耐压测试仪，根据其作用可称为电气绝缘强度试验仪、介质强度测试仪等。
其工作原理是：把一个高于正常工作的电压加在被测设备的绝缘体上，持续一段规定的时间，加在上面的电压就只会产生很小的漏电流，则绝缘性较好。
程控电源模块、信号采集调理模块和计算机控制系统三个模块组成测试系统。
选择耐压仪的2个指标：最大输出电压值及最大报警电流值的数值。
耐压测试仪概述耐压测试仪又叫电气绝缘强度试验仪或叫介质强度测试仪，也有称介质击穿装置、绝缘强度测试仪、高压实验仪、高压击穿装置、耐压试验仪等。
将一规定交流或直流高压施加在电器带电部分和非带电部分（一般为外壳）之间以检查电器的绝缘材料所能承受耐压能力的试验。
电器在长期工作中，不仅要承受额定工作电压的作用，还要承受操作过程中引起短时间的高于额定工作电压的过电压作用（过电压值可能会高于额定工作电压值的好几倍）。
在这些电压的作用下，电气绝缘材料的内部结构将发生变化耐压测试仪耐压测试仪，根据其作用可称为电气绝缘强度试验仪、介质强度测试仪等。
其工作原理是：把一个高于正常工作的电压加在被测设备的绝缘体上，持续一段规定的时间，加在上面的电压就只会产生很小的漏电流，则绝缘性较好。
程控电源模块、信号采集调理模块和计算机控制系统三个模块组成测试系统。
选择耐压仪的2个指标：最大输出电压值及最大报警电流值的数值。
目录• 耐压测试仪概述• 耐压测试仪基本原理• 耐压测试仪结构及组成• 耐压测试仪的选用耐压测试仪基本要求耐压测试仪操作规程耐压测试的原理耐压测试系统设计变压器感应绝缘耐压测试仪技术原理及应用变压器感应绝缘耐压测试仪检测原理感应耐压试验原理感应耐压测试仪AN96803产品特点关于变压器匝间短路功率测量法介绍[显示全部]耐压测试仪概述[回目录]耐压测试仪又叫电气绝缘强度试验仪或叫介质强度测试仪，也有称介质击穿装置、绝缘强度测试仪、高压实验仪、高压击穿装置、耐压试验仪等。
将一规定交流或直流高压施加在电器带电部分和非带电部分（一般为外壳）之间以检查电器的绝缘材料所能承受耐压能力的试验。
耐压测试仪基本原理
耐压测试仪基本原理发布时间：10-08-26 来源：点击量：1820 字段选择：大中小耐压测试仪又叫电气绝缘强度试验仪或叫介质强度测试仪，也有称介质击穿装置、绝缘强度测试仪、高压实验仪、高压击穿装置、耐压试验仪等。
将一规定交流或直流高压施加在电器带电部分和非带电部分(一般为外壳)之间以检查电器的绝缘材料所能承受耐压能力的试验。
电器在长期工作中，不仅要承受额定工作电压的作用，还要承受操作过程中引起短时间的高于额定工作电压的过电压作用(过电压值可能会高于额定工作电压值的好几倍)。
在这些电压的作用下，电气绝缘材料的内部结构将发生变化。
当过电压强度达到某一定值时，就会使材料的绝缘击穿，电器将不能正常运行，操作者就可能触电，危及人身安全。
电气安全主要测试指标包括交/直流耐压、绝缘电阻、泄漏电流、接地电阻等。
交/直流耐压试验用于检验产品在实际工作状态下的电气安全性能，是检验设备电气安全性能的重要指标之一。
目前市场上所见的耐压测试仪采用GB4706 (等同IEC1010)标准，使用较多的是台式结构的单项测试指标测试仪器，不能满足用户需要多指标综合测试的需求;而且目前市场上的耐压测试仪多采用的是传统的测试方法，测试精度不高，采用的技术和主要性能指标与国外先进水平有一定的差距，不能完全满足目前发展的电气安全性能测试工作的需要。
因此研究符合最新国际标准的采用先进技术和具有更好性能指标的耐压测试系统具有重要意义。
耐压测试仪主要用于聚乙烯绝缘的电力电缆的耐压测试，也可用于大型电力变压器的绝缘耐压测试。
耐压测试仪采用超低频高压测试电力电缆的耐压是一种新的方法耐压测试仪基本原理耐压测试仪的基本原理：把一个高于正常工作的电压加在被测设备的绝缘体上，并持续一段规定的时间，如果其间的绝缘性足够好，加在上面的电压就只会产生很小的漏电流。
如果一个被测设备绝缘体在规定的时间内，其漏电电流保持在规定的范围内，就可以确定这个被测设备可以在正常的运行条件下安全运行。

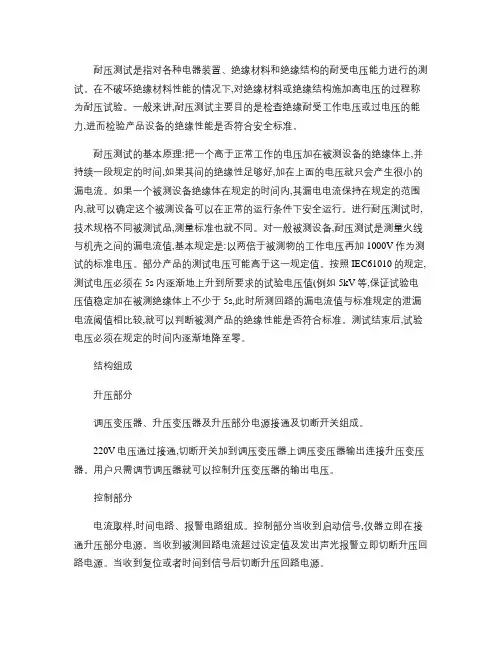

耐压测试基本原理.
耐压测试是指对各种电器装置、绝缘材料和绝缘结构的耐受电压能力进行的测试。
在不破坏绝缘材料性能的情况下,对绝缘材料或绝缘结构施加高电压的过程称为耐压试验。
一般来讲,耐压测试主要目的是检查绝缘耐受工作电压或过电压的能力,进而检验产品设备的绝缘性能是否符合安全标准。
耐压测试的基本原理:把一个高于正常工作的电压加在被测设备的绝缘体上,并持续一段规定的时间,如果其间的绝缘性足够好,加在上面的电压就只会产生很小的漏电流。
如果一个被测设备绝缘体在规定的时间内,其漏电电流保持在规定的范围内,就可以确定这个被测设备可以在正常的运行条件下安全运行。
进行耐压测试时,技术规格不同被测试品,测量标准也就不同。
对一般被测设备,耐压测试是测量火线与机壳之间的漏电流值,基本规定是:以两倍于被测物的工作电压再加1000V作为测试的标准电压。
部分产品的测试电压可能高于这一规定值。
按照IEC61010的规定,测试电压必须在5s内逐渐地上升到所要求的试验电压值(例如5kV等,保证试验电压值稳定加在被测绝缘体上不少于5s,此时所测回路的漏电流值与标准规定的泄漏电流阈值相比较,就可以判断被测产品的绝缘性能是否符合标准。
测试结束后,试验电压必须在规定的时间内逐渐地降至零。
结构组成升压部分调压变压器、升压变压器及升压部分电源接通及切断开关组成。
220V电压通过接通,切断开关加到调压变压器上调压变压器输出连接升压变压器。
用户只需调节调压器就可以控制升压变压器的输出电压。
控制部分电流取样,时间电路、报警电路组成。
控制部分当收到启动信号,仪器立即在接通升压部分电源。
当收到被测回路电流超过设定值及发出声光报警立即切断升压回路电源。
当收到复位或者时间到信号后切断升压回路电源。
显示电路显示器显示升压变压器输出电压值。
显示由电流取样部分的电流值,及时间电路的时间值一般为倒计时。
以上我们看到的结构组成部件,是市面最常见的普通调压方式的耐压测试仪。
近些年,由于对产品要求更高,测试更严格,出现由通过单片机控制产生一个50Hz或60Hz的正弦波信号再通过功率放大电路进行放大升压,输出电压值也由单片机进行控制的可编程程控耐压测试仪.下章我们将讨论程控耐压测试仪相对于调压耐压测试仪的优、缺点。
制作一款简单的耐压测试仪以及电路原理
制作一款简单的耐压测试仪以及电路原理在电路制作过程中经常需要考虑各种元器件的耐压是否符合要求，而参数型号繁多甚至质量参差不齐的元器件经常用于耐压达不到要求而发生问题或者击穿损坏。
因此【耐压测试仪】就诞生了。
原理当晶体管或者电容等元器件在刚刚被击穿的时候，会产生一个漏电电流，通常只有几mA。
所以用一个电压高并且可调但内阻很大的电压源加在其两端，当元器件刚刚被击穿漏电时候的电压就是它的耐压，而这种小电流击穿并不会对元器件造成损害。
成品欣赏制作过程一、如何产生高压。
常用的升压方法有：boostDC-DC，AC变压器，倍压整流，等等。
boostDC-DC升压范围有限，无法从3.7V升到上千V。
所以本次使用高频变压器升压。
首先用NE555的无稳态电路，产生20kHz的方波输出，驱动三极管，带动高频变压器。
二、选择一个合适的变压器。
要从3.7V升压到2000V，需要匝数比约为1:540的变压器，显然普通的开关电源内用的变压器没有那么高的匝数比（例如220V转5V 或12V）。
那么有什么变压器的匝数比很高呢，就是老款液晶屏内CCFL灯管的变压器。
通过测量初级和次级的电感，计算出其匝数比为14:2360，这样输入3.7V到12V就可以产生600~2000V可调的高压，非常合适。
在面包板上试验电路可行性，通电后，在高压侧成功拉出电弧，说明升压成功。
三、调整高压电压。
变压器改变电压的原理很简单，匝数比和输入电压决定了次级输出电压。
因为匝数比是固定的，所以调整输入电压就可以改变输出电压。
用一个升压模块，通过电位器调整输入电压为3~12V，就可以轻松产生可以任意调节的500~2000V高压。
四、高压整流滤波。
桥式整流相比半波整流，可以获得变压器所有的能量。
20kHz的高频高压电，是不能用普通的1N4007整流二极管的，因为它的反向恢复太慢。
必须用恢复速度快的FR107或者UF4007。
如果频率更高，如几百kHz，就要用肖特基二极管。
耐压测试仪原理
耐压测试仪原理耐压测试仪是一种用于检测设备或材料在高电压下是否能够正常工作或耐受电压冲击的仪器。
它主要通过对被测试材料施加高电压，观察材料在此电压下的表现来判断其是否符合安全标准。
下面我们将介绍耐压测试仪的工作原理。
工作原理耐压测试仪的工作原理基于电绝缘的特性。
在正常情况下，绝缘材料能够阻挡电流的流动，保护设备和人员的安全。
然而，当绝缘材料存在缺陷时，如孔隙、裂纹或电介质破坏等，就会发生电击、漏电、电弧等安全问题。
耐压测试仪通过施加高电压到被测试材料上，观察电流的变化来检测缺陷。
其基本原理是利用充电电源将高压直流电压施加到被测材料上，然后通过电流测量电路监测被测材料上的电流变化。
如果在测试过程中电流超过了设定的阈值，就说明被测材料存在缺陷或问题。
设备构成耐压测试仪主要由以下几个部分组成：1.高压电源：用来产生高电压，通常采用变压器和整流电路将交流电转换为直流电，供耐压测试仪使用。
2.电流测量电路：用来测量被测材料上的电流变化。
通常包括电流传感器和采样电路，将电流信号转换为数字信号进行处理和分析。
3.控制系统：用于设置测试参数、控制测试过程和显示测试结果。
通常采用微处理器或微控制器作为控制系统的核心。
4.显示和记录设备：用于显示测试参数和结果，并可将测试数据记录下来以便后续分析和比较。
5.保护装置：耐压测试仪通常配备了各种保护装置，如过流保护、过压保护、漏电保护等，以保证测试的安全性。
测试过程1.设定测试参数：在进行耐压测试之前，需要设定测试的参数，包括测试电压、测试时间和电流阈值等。
不同的材料和设备在耐压测试时需要的参数可能会有所不同。
2.准备被测材料：将需要测试的材料放置在测试台上，并确保材料的表面清洁，无污渍或其他影响测试的因素。
3.施加高电压：将高压电源与被测材料的电极接触，开启测试仪的电源，使高电压施加到被测材料上。
4.监测电流变化：测试仪会通过电流测量电路实时监测被测材料上的电流变化。
耐压测试仪原理图
耐压测试仪原理图
对不起，我无法以图片形式展示原理图。
但我可以为您提供文字描述。
耐压测试仪是用于测试电器设备或电气线路的绝缘性能以确定其耐压强度的仪器。
以下是耐压测试仪的原理：
1. 电源：耐压测试仪通常需要外部电源供电，以提供所需的电压。
电源通常由交流电源或直流电源提供。
2. 电压调节器：耐压测试仪通常具有电压调节器，用于设置测试所需的电压值。
通过调节电压调节器，用户可以设置所需的测试电压。
3. 高压变压器：耐压测试仪使用高压变压器将电源提供的低电压升压到所需的测试电压。
高压变压器通常由铁芯线圈组成，通过电磁感应实现升压效果。
4. 测试夹具：耐压测试仪通常配备测试夹具，用于将待测物体与测试仪连接。
测试夹具分为高压端和地线端，用于输入测试电压和接地。
5. 指示器：耐压测试仪通常配备指示器，用于显示测试结果。
指示器可以是数字显示屏、指示灯或电压表等，用于显示电压值、通过与未通过测试的标识等。
6. 安全保护：耐压测试仪通常具有多种安全保护措施，以确保测试过程安全可靠。
这些保护措施可能包括短路保护、漏电保护、过压保护等，以避免发生意外事故。
以上是耐压测试仪的基本原理。
根据具体的耐压测试仪型号和功能，可能会有一些不同。
请根据您所使用的具体设备的说明书来了解其工作原理。
交直流耐压测试仪的工作原理及选用方法 测试仪工作原理
交直流耐压测试仪的工作原理及选用方法测试仪工作原理交直流耐压测试仪的工作原理及选用方法交直流耐压测试仪，依据其作用可称为电气绝缘强度试验仪、介质强度测试仪等。
其工作原理是：把一个高于正常工作的电压加在被测设备的绝缘体上，持续一段规定的时间，加在上面的电压就只会产生很小的漏电流，则绝缘性较好。
程控电源模块、信号采集调理模块和计算机掌控系统三个模块构成测试系统。
选择耐压仪的2个指标：最大输出电压值及最大报警电流值的数值。
交直流耐压测试仪，也常被叫做电气绝缘强度试验仪，或叫介质强度测试仪，也有称介质击穿装置、绝缘强度测试仪、高压试验仪、高压击穿装置、耐压试验仪等。
将一规定交流或直流高压施加在电器带电部分和非带电部分（一般为外壳）之间以检查电器的绝缘材料所能承受耐压本领的试验。
电器在长期工作中，不仅要承受额定工作电压的作用，还要承受操作过程中引起短时间的高于额定工作电压的过电压作用（过电压值可能会高于额定工作电压值的好几倍）。
在这些电压的作用下，电气绝缘材料的内部结构将发生变化。
当过电压强度达到某确定值时，就会使材料的绝缘击穿，电器将不能正常运行，操就可能触电，危及人身安全。
电气安全紧要测试指标包括交/直流耐压、绝缘电阻、泄漏电流、接地电阻等。
交/直流耐压试验用于检验产品在实际工作状态下的电气安全性能，是检验设备电气安全性能的紧要指标之一、耐压测试仪紧要用于聚乙烯绝缘的电力电缆的耐压测试，也可用于大型电力变压器的绝缘耐压测试。
耐压测试仪接受超低频高压测试电力电缆的耐压是一种新的方法。
微机继电保护测试仪的特点都有哪些？微机继电保护测试仪紧要用来进行高压电器设备的继电保护试验，具有测试速度快、精度高、便利快捷等诸多特点。
紧要特点电压电流输出快捷组合输出达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型；以及12相型输出模式，既可兼容传统的各种试验方式，也可便利地进行三相变压器差动试验和厂用电快切和备自投试验。
耐压测试仪原理
耐压测试仪原理耐压测试仪是一种用于测试电气设备、电子产品或其他电气产品绝缘耐压强度的仪器。
它通过施加一定的电压或电流，来检测被测设备在高压条件下的绝缘性能。
本文将介绍耐压测试仪的原理及其工作过程。
首先，耐压测试仪的原理是基于电气绝缘的特性。
在电路中，绝缘材料被用来隔离电流，防止电流泄露或短路。
而耐压测试仪利用高压电源产生高压电场，将被测设备置于高压下，通过检测电流大小或泄露电流来判断被测设备的绝缘性能。
其次，耐压测试仪的工作过程可以简单分为以下几个步骤，首先是设定测试参数，包括测试电压、测试时间等；然后是将被测设备连接到测试仪上；接着是施加高压电压或电流；最后是检测被测设备的绝缘性能，包括检测泄露电流、绝缘电阻等参数。
在实际应用中，耐压测试仪通常会采用直流高压或交流高压进行测试。
直流高压测试通常用于检测设备在持续高压下的绝缘性能，而交流高压测试则用于检测设备在瞬态高压下的绝缘性能。
通过这些测试，可以有效地评估设备的绝缘性能，确保设备在正常工作条件下不会发生绝缘故障。
此外，耐压测试仪还可以用于检测设备的耐电压能力。
通过施加高压电压，可以测试设备在高压条件下的耐受能力，以确保设备在异常高压条件下不会损坏或发生故障。
总的来说，耐压测试仪是一种非常重要的测试设备，它可以有效地检测电气设备的绝缘性能和耐压能力，保障设备的安全可靠运行。
通过了解耐压测试仪的原理和工作过程，我们可以更好地理解其在电气行业中的应用和意义。
在实际使用中，我们需要严格按照测试仪的操作说明进行操作，确保测试的准确性和可靠性。
同时，定期对耐压测试仪进行校准和维护，以确保测试结果的准确性和可靠性。
只有这样，我们才能更好地保障电气设备的安全性和可靠性，为电气行业的发展提供保障和支持。
耐压测试仪使用操作教程
三一文库（）〔我喜欢的小动物——小乌龟〕▲第一篇：我家的鱼缸里,养着一只可爱的小乌龟.它是我去花鸟市场时买的,对它可谓"一见钟情". 小乌龟长着一颗尖尖的脑袋,只有小拇指般大小,在它的俩侧嵌着一对黑芝麻似的的小眼睛,中间是一张宽宽的大嘴巴.嘴巴上有两个凸起的"小洞",那就是它小鼻子.它的四条棕色小腿细细的,可末端的爪子又长又锐利,走起路来身体一摇一摆,样子十分可爱. 小乌龟背上有一块墨绿色的壳 ,那就是背甲,上面嵌着许多棕黄色的线条,把背甲分成有规则的图案,共有十三块.听说:如果把它踢飞,撞上了石头,十三块花纹就会裂开,呈现六角形.所以人们给它起名"十三块六角"它的腹部有硬壳护卫着,长大的它,轻轻敲起来还"梆梆"响. 这只小乌龟,不但样子可爱,吃食时,也特别有趣.那天,我从花鸟市场把它带到家,安顿好"住宿"后就马上就给它喂食,在它的"小天地"里轻轻放了一小块肉.别瞧,表面微弱的小乌龟,警惕地绕肉块摇摇晃晃慢慢地游了一周后又停了下来,一动不动,想必是把小肉块当成敌人正在暗暗想招术呢.只见它,眼睛紧紧盯着小肉块,然后慢慢地爬上去,接着又环视了一周,才张开小嘴,"呼——"得一下子咬下去.突然,它的嘴巴又停止不动,好象在品尝,又好像在试探"敌人"的底细,之后才津津有味地吃起来.最有趣的是它一见到我靠近它,就"呼——呼——"地拼命吃起来,大概是怕我和他争食,或是在告诉我它很饿.我急忙再添了一小块肉,叫它慢慢吃. 我喜欢这只可爱的小乌龟!▲第二篇：我最喜欢的小动物是我家的小乌龟。
小乌龟全身是黑色的，它有一个半我的手掌大小。
它的脑袋圆乎乎的，小小的嘴巴，小乌龟背着一个重重的壳，行动起来特别迟钝，那壳上有着各种各样的花纹。
小乌龟还有4条又粗又短的腿和一条细小的尾巴。
耐压仪测试医疗器械的原理
耐压仪测试医疗器械的原理
耐压仪是一种用于测试医疗器械耐压能力的仪器。
其原理主要包括以下几个方面：
1. 输出高压电源：耐压仪通过内部电路将输入电源转换为高压电源，该高压电源可提供用于测试的电压。
2. 电源调节：耐压仪内部的电子元件和电路被设计成可以调节输出电流和电压的方式，以满足不同医疗器械的测试需求。
3. 电压传输：耐压仪通过绝缘的高压导线将高压电源输出的电压传输给待测试的医疗器械，以模拟器械在工作中可能遇到的高电压情况。
4. 测试结果分析：耐压仪通常还具备测试结果分析的功能，通过内部的计算和判断，判断医疗器械是否能够在高压下正常工作或是否会出现安全问题。
总的来说，耐压仪通过输出高压电源，将电压传输给待测试的医疗器械，并分析测试结果，以判断器械是否满足对高压的耐受能力要求。
这样可以保证医疗器械在工作中不会因高压而导致意外发生，从而保障患者和使用者的安全。
绝缘耐压测试仪的工作原理及操作规程
一、上限电流的设定与误判分析绝缘耐压测试仪的工作原理就是对施加高压的被测物所产生的漏电流进行判定，此处的漏电流试验电压几倍甚至几十倍额定电压下被测物的漏电流，记为。
而在绝缘耐压测试仪上设定的电流即为仪器的跳闸电流，记为。
绝缘耐压测试仪一般耐压测试的状况，随测试电压上升而增大，当测试电压升到设定的电压上限，并保持60s时，在这过程中被测物绝缘没被击穿，也就是，绝缘耐压测试仪测试仪器将提示测试合格;反之，如果被测试物绝缘被击穿，此时流经被测物和仪器的电流，绝缘耐压测试仪将发出电流警报，表示测试不合格。
绝缘耐压测试仪跳闸电流只是参考值而不是限定值，而的设定是为了判定绝缘是否被击穿，只作为一种指针，测试电压的设定才是限定指针(这一点我们在前面几期的电子报中曾经说明过)。
的设定直接影响耐压试验的判定结果。
若设定太小时，有可能把合格品误判为不良品;另外一种就是将设定太大，将不良品误判为合格品。
除了一般测试会出现以外，以下几种情形也会发生：上限报警(Hi-Lim/Max-Fail)、短路(Short)、耐压崩溃(Breakdown)。
上限报警时，指漏电流超过了跳闸电流值(不符合工厂规定的上限电流限值)，或者是超出绝缘耐压测试仪量程范围，但这种情况被测物不一定是被高压击穿，只能说明漏电流超过参考值，需对产品做进一步的品质鉴定从而确定产品是否存在严重的安全问题;当仪器提示短路时，则说明远超过绝缘耐压测试仪测量范围，被测物外壳和L、N 线有短路现象，存在严重的安全问题，需认证检查绝缘耐压测试仪到被测物之间的连接是否出现了短路的现象，再对产品作重新测定;当出现耐压崩溃时，此时绝缘已失效，产品已被高压击穿，必须对产品绝缘材料、品质重新确定。
二、下限电流的设定生产线上的绝缘耐压测试仪使用非常频繁，特别是测试线、测试夹具等经常处于活动状态，容易造成内部芯线断裂开路，而且一般不易发现。
只要回路中的任何一点有开路，则绝缘耐压测试仪输出的高压就不能真正加到被测物上。
工频耐压测试仪工作原理及技术指标
工频耐压测试仪工作原理及技术指标
工频耐压测试仪工作原理：
1、交流、交直流试验变压器：
将工频电源输入操作箱（或操作台），经自耦调压器调节电压输入至试验变压器的初级绕组。
根据电磁感应原理，在次级（高压）绕组可获得工频高压。
此工频高压经高压硅堆整流及电容滤波后可获得直流高压，其幅值是工频高压有效值的1.4倍。
只不过在使用直流时应抽出短路杆，在使用交流时，插入短路杆。
2、带抽头试验变压器：
为了同时满足一个变压器电压较高电压较小与电流较低电流较大之间的矛盾，将高压绕组分成两个来绕，一个是电流较大的绕组，另一个是电流较小的绕组，然后两个绕组串接分别引出，原理示意图
3、串级试验变压器：
为了得到更高电压的试验变压器，也可采用串级的方法获得更高的电压。
图2为三级串级试验变压器的原理接线图。
其中三台变压器的容量和电压关系满足：P1=2P2=3P3，U（总）=1U+2U+3U。
工频耐压测试仪技术指标：
额定容量：5KVA
低压电压200V,低压电流25A
高压电压50KV，高压电流100mA
仪表电压100V
重量：变压器40公斤试验箱：10公斤
包装好外观尺寸：高度是85cm，长度是80cm的，宽度是35cm
尊敬的客户：
感谢您关注我们的产品，本公司除了有此产品介绍以外，还有红外线测温仪，变频串联谐振
试验装置，大电流发生器，真空滤油机厂家，耐电压测试仪，无线高压核相仪等等的介绍，您如果对我们的产品有兴趣，欢迎来电咨询。
谢谢!。
绝缘耐压测试仪工作原理
绝缘耐压测试仪工作原理
绝缘耐压测试仪是用来检测电气设备绝缘性能的仪器。
其工作原理基于高压电场作用下绝缘材料的击穿现象。
绝缘耐压测试仪一般由高压发生器、测试电极和测量电路等部分组成。
工作时，高压发生器产生高电压，通过测试电极施加在待测绝缘材料上。
测试电极通常分为两种形式：直流电极和交流电极。
直流电极适用于直流绝缘耐压测试，交流电极适用于交流绝缘耐压测试。
在测试时，高压电场的作用下，绝缘材料会承受电压的作用。
如果绝缘材料具有足够的绝缘性能，即绝缘强度高于测试设定值，电流将非常小或接近于零，绝缘耐压测试仪通过测量电路检测到电流的微小变化。
反之，如果绝缘材料的绝缘强度低于测试设定值，电流将增大，绝缘耐压测试仪将通过测量电路检测到电流变化并发出报警信号。
绝缘耐压测试仪的工作原理基于高压电场作用下绝缘材料的击穿现象，它通过测试电极施加电压来评估绝缘材料的绝缘性能，可以用于判断电气设备是否安全可靠。
耐压仪工作原理
耐压仪工作原理
本仪器由耐压试验机、控制箱、控制软件等部分组成。
其工作原理是：当被测试样品（试样）通上电后，由于电容器的作用，试样会在很短的时间内产生一个很高的电压，由于试样会在较短的时间内产生很高的电压，因此电容器会受到很大的冲击电压，在这个冲击电压下，电容器上的电流就会很快变小（等于漏电流）。
这样，电容器的两端电压就会逐渐降低，直到接近于试验
电源。
这个过程称为放电。
当试验电源与被测样品之间存在一个合适的电容时，电容器上就会有一个电压降。
这个电压降随着试验电压的增加而变大。
这个电压降是通过对被测样品施加一个交变电磁场（通常是脉冲电磁场）来实现的。
这样做的目的是为了消除由于试验电源和被测样品之间存在电容而产生的一些误差。
该系统有一个可控电容器（一般是恒流源）、一个交流（或直流）电源以及控制系统，控制脉冲发生器对试验电源进行定时、定位、计数和调频控制，从而实现对被测样品的高压试验。
—— 1 —1 —。
耐压测试仪的基本原理
耐压测试仪的基本原理耐压测试仪的基本原理：把一个高于正常工作的电压加在被测设备的绝缘体上，并持续一段规定的时间，如果其间的绝缘性足够好，加在上面的电压就只会产生很小的漏电流。
如果一个被测设备绝缘体在规定的时间内，其漏电电流保持在规定的范围内，就可以确定这个被测设备可以在正常的运行条件下安全运行。
在试验中，样品在要求的试验电压作用之下达到规定时间时，耐电压测试仪自动或被动切断试验电压；一旦出现击穿，电流超过设定击穿（保护）电流，能够自动切断输出并同时报警，以确定样品能否承受规定的绝缘强度试验。
它可以直观、准确、快速、可靠地测试各种被测对象的受电压、击穿电压、漏电流等电气安全性能指标，并能在IEC或国家安全标准规定的测试条件下，进行工频和直流以及电涌、电力测功机冲击波等不同形式的介电性能试验。
我国耐压测试仪转入大批量生产而形成安全试验仪器新门类始于80年代初。
在各类国家安全标准全面制订并强制执行的大背景下，生产厂家迅速推出大批型号各异的新产品。
现在，我国已形成的安全耐压试验仪器技术指标基本与国外相当。
在国内外，此类仪器还有耐压测试仪、介质击穿装置、耐压试验器、电涌绝缘测试仪、高压试验器等不同的名称。
电气安全主要测试指标包括交/直流耐压强度测试、绝缘电阻测试、泄漏电流测试、接地电阻测试等。
耐压测试仪是测量各种电器装置、绝缘材料和绝缘结构的耐电压能力的仪器，该仪器能调整输出需要的交流（或直流）试验电压和设定击穿（保护）电流。
相信通过本文您对耐压强度测试有了更深的了解。
耐压测试仪的结构（1）升压部分调压变压器、升压变压器及升压部分电源接通及切断开关组成。
220V电压通过接通，切断开关加到调压变压器上调压变压器输出连接升压变压器。
用户只需调节调压器就可以控制升压变压器的输出电压。
（2）控制部分电流取样，时间电路、报警电路组成。
控制部分当收到启动信号，仪器立即在接通升压部分电源。
当收到被测回路电流超过设定值及发出声光报警立即切断升压回路电源。
匝间耐压测试仪工作原理
匝间耐压测试仪是一种用于检测电气设备中绝缘绕组之间的耐压强度的仪器。
它主要用于检测绕组与绕组之间或绕组与地之间的绝缘强度，以确保设备在正常运行时不会发生绝缘击穿故障。
匝间耐压测试仪的工作原理如下：1.耐压发生器：匝间耐压测试仪通常配备了一个特殊的耐压发生器，用于产生高电压以模拟设备中可能出现的高压情况。
该耐压发生器通常包括一个变压器和一些电路元件，可以将低电压输入转换为高电压输出。
2.提供测试电源：匝间耐压测试仪还需要提供测试电源，以便在测试过程中为绕组提供电源。
这通常是一个低压直流电源，可以提供稳定和可控的电流给被测对象。
3.绕组连接：被测设备的绕组需要正确连接到匝间耐压测试仪。
测试时，通常将绕组接地，并将测试电源连接到待测绕组和地之间。
4.测试步骤设置：在开始测试之前，需要设置测试步骤。
这涉及到设定测试电压、持续时间、测试顺序等参数。
这些参数应根据具体的设备要求和测试标准来设置。
5.开始测试：一旦测试步骤设置完毕，测试就可以开始了。
匝间耐压测试仪会根据设定的步骤依次对每个绕组进行测试。
在每个测试步骤中，测试仪会将测试电压施加到被测绕组上，并在设定的时间内持续施加电压。
6.监测电流和漏电流：在测试过程中，匝间耐压测试仪会实时监测电流和漏电流。
如果电流超过了设定的阈值，或者漏电流达到了测试仪的故障判定标准，测试仪会中断测试，并显示测试失败。
7.结果显示和判定：当测试完成时，匝间耐压测试仪会显示测试结果。
通过比较被测电压和电流的关系，测试仪可以确定绕组之间的耐压强度是否符合要求。
如果测试通过，测试仪会显示通过的标志，如果测试失败，测试仪会显示失败的标志。
总结起来，匝间耐压测试仪的基本原理是利用耐压发生器产生高电压，测试电源为被测绕组提供电源，通过监测电流和漏电流来判断绕组之间的耐压强度是否符合要求。
通过这种方式，可以检测出电气设备中可能存在的绝缘问题，以提高设备的安全性和稳定性。
这对于保障设备正常运行，避免绝缘击穿故障具有重要意义。
