20AH直流屏技术要求
直流屏技术经验要求
1.直流屏技术要求2.110KV高压柜操作电源配一套施GZDW系列直流电源屏，直流屏配监控模块；采用三相AC400V双回路输入，能自动检测输入电源参数及故障进行相互切换；应选用：2.2技术要求：直流屏选用高频开关直流电源和阀控密封式铅酸蓄电池，高频开关直流电源数量按（N+1)选择。
容量为80AH,交流电源按两路设计，直流屏至少要配置微机监控单元、绝缘监测仪、电池巡检仪、带防雷保护的交流互投装置。
技术参数：充电机浮充稳压精度≤±0.5%?；调压装置稳压精度≤±5%充电0.95；设备运行环境温度?-10℃～+40℃日平均相对湿度<95%，月平均相对湿度<90%。
2.6干扰能力：1）设备通讯接口必须采取隔离措施，不同接地点的设备连接必须采用电气隔离措施，不破坏“一点接地”的原则；2）设备安装于10kV变电站内无电磁屏蔽的房间中，设备自身必须满足抗电磁干扰及静电影响的要求。
2.7绝缘性能：1）绝缘电阻：直流系统无电气联系的各回路之间、外壳相互之间用开路电压500V兆欧表测量其绝缘电阻值，正常试验大气条件下，各回路绝缘电阻不小于100MΩ。
2）介质强度：在正常试验大气条件下，直流系统无电气联系的各回路之间、外壳相互之间能承受频率50HZ，电压2kV，历时1分钟的工频耐压试验而无闪络击穿现象。
3）冲击电压：在正常试验大气条件下，直流系统无电气联系的各回路之间、外壳相互之间能承受1.2/50μs的标准雷电波短时冲击电压试验，开路试验电压5kV。
直流设备的运行状态进行实时监控，并具有强大通信功能。
2.12直流电源设备的通信接口1）直流电源设备能提供RS-485接口，支持profibus等多种规约，易于接入上位机监控系统，实现无人值守。
充电装置具有声光报警功能。
2）微机监控单元具有完善“遥控、遥测、遥信、遥调”四遥功能。
3）微机监控单元采用大屏幕液晶显示器，全汉化显示，操作简便，便于学习掌握。
20AH直流屏技术要求
壁挂式直流屏技术要求一、供货范围及数量：1.设备名称：壁挂式直流屏2.规格型号：GZDQW20AH/220V3.数量：1套二、遵循的标准、规范：1.DL/T 5044-2004 《电力工程直流系统设计技术规程》2.DL/T 459-2000 《电力系统直流电源柜订货技术条件》3.DL/T5136-2001 《火力发电厂、变电所二次接线设计技术规程》4.DL/T 724-2000 《电力系统用蓄电池直流电源装置运行与维护规程》5.DL/T 781-2001 《电力用高频开关整流模块》6.DL/T5137-2001 《电测量及电能计量装置设计技术规程》7.GB 13337.1-1991 《固定型防酸式铅酸蓄电池技术条件》8.GB/T3859.1-1993 《半导体变流器基本要求规范》9.GB4942.2-1993 《低压电器外壳防护等级》10.GB/T7261-1987 《继电器及继电器保护装置基本试验方法》11.GB/17478-1998 《低压直流设备的特性及安全要求》12.JB/T8456-1996 《低压直流开关设备》13.GB1497-85 《低压电器基本标准》三、使用条件：1.安装地点：室内安装；2.环境温度：-15℃~+45℃；3.空气最大相对湿度日不超过95%，月不超过90%；4.海拔高度：安装地海拔高度≤3000米；5.地震烈度：＜8°；6.安装垂直倾斜度：＜5°；7.污染等级：≤3级；四、系统功能特点1.系统运行稳定，抗干扰能力强，技术精度高；2.系统保护、故障告警功能完善，调整设定直观方便；3.直流系统采用微机控制技术，能自动进行充电、浮充电切换，具备自动调压功能；4.系统对直流母线和电池的电压、电流，绝缘检测数据等参数，均可进行在线测量；5.系统具备完善的设置、保护、报警功能；6.当监控系统故障退出时，充电模块能正常工作；7.当蓄电池事故放电后，充电模块能对蓄电池自动进行补充电；8.严格按照蓄电池充电曲线对蓄电池进行充电，避免过充和欠充现象，延长电池的使用寿命；五、主要技术参数及要求：1.输入电压：一路交流输入，单相220V±15%、50Hz±5%；2.直流输出：220VDC3.接线方式：单母线不分段4.稳压精度：≤±0.5%5.稳流精度：≤±0.5%6.纹波系数：≤0.1%7.输出回路：4路16A, 西门子直流空开；8.充电模块：3×2A，N+1备份方式；9.降压装置：1套10.监控：1套，采用全汉化液晶显示控制器；11.蓄电池：阀控式铅酸免维护蓄电池20AH/12V,18只；12.通讯接口：RS485/23213.通讯协议：MODBUS14.柜体尺寸：高×宽×深1200×600×400mm；15.防护等级：IP3016.柜体颜色：。
直流屏技术协议

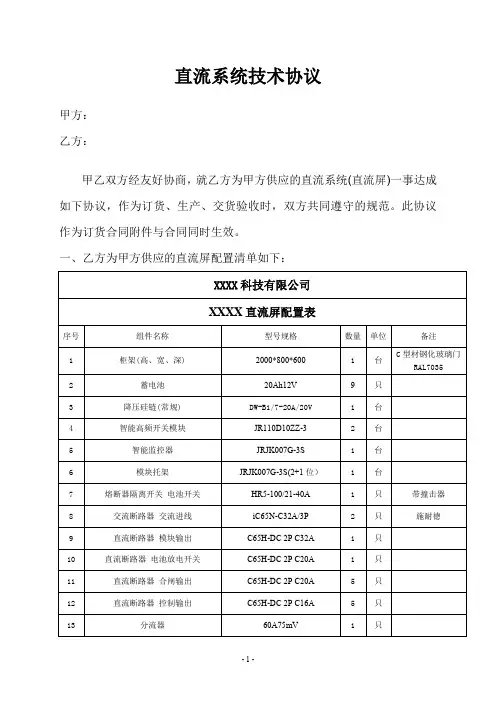

直流系统技术协议甲方：乙方：甲乙双方经友好协商，就乙方为甲方供应的直流系统(直流屏)一事达成如下协议，作为订货、生产、交货验收时，双方共同遵守的规范。
此协议作为订货合同附件与合同同时生效。
一、乙方为甲方供应的直流屏配置清单如下：1.1配置说明：①输出5控5合。
双路三相380V输入。
②带母线绝缘监测；断路器采用施耐德；电池采用铅酸免维护蓄电池；③采用XXX 110V10A整流模块，JK007G液晶显示监控器；C型材钢化玻璃门。
1.2主要特点：①具有温度补偿功能；全自动调压；带母线绝缘监测；②全自动均浮充转换对蓄电池充电的全自动智能管理；③可监测控母过欠压、电池组过欠压、母线绝缘异常；④可实现“四遥”功能，提供RS232和RS485接口与上位机通信，达到无人值守；⑤可记录24小时内的运行状况(每半小时记录一次)；⑥可记录200条当前故障、200条历史故障。
二、技术要求及性能参数2.1 执行标准乙方提供的设备和配套件要符合以下标准但不局限于以下标准：GB7251 《低压成套开关设备》JB/T8456—96 《低压直流成套开关设备》DL/T456—92 《蓄电池直流屏订货技术条件》ZBK45017—90 《电力系统用蓄电池直流屏通用技术条件》本技术协议没有提到的，乙方必须执行最新的行业标准和国家标准，如国家标准没有规定的，参照执行IEC最新版本的要求执行。
2.2使用环境条件2.2.1 安装地点户内2.2.2 海拔高度0～+1000m2.2.3 环境温度-10℃～+50℃2.2.4 环境湿度95%（+25℃）2.2.5 污秽等级Ⅲ级2.3 直流屏主要技术参数：2.3.1型号：JXXX-20AH/110V2.3.2 配置要求：选用铅酸免维护蓄电池电池（20AH/12V），充电模块采用高频开关电源（110V10A）。
2.3.3 交流输入电压：双路三相380V，50Hz±0.5Hz，并有自动切换及互为闭锁功能。
直流屏说明书（AH）
直流屏说明书（AH）深圳市华信通技术有限公司⽬录⼀、概述----------------------------------------------------------------------- 1⼆、充电模块性能特点---------------------------------------------------- 3三、使⽤说明书--------------------------------------------------------- 6四、系统安装与保养---------------------------------------------------8运⾏⽰波图------------------------------------------------------------ 10 订货须知--------------------------------------------------------------- 11第⼀章概述1、引⾔⽬前我国各地的发电⼚，⽔电站及35kv 、220kv、110kv等各类变电站，所使⽤直流电源设备（包括供给断路器分合闸⽤，后备电池充电以及2次回路的仪器表等低压设备⽤电）⼤部分采⽤的是相控电源或磁饱和式电源，由于受⼯艺⽔平和器件特性的限制。
上述电源存在很多不⾜之处，应该说已远远不能满⾜飞速发展的电⼒⼯程的需要。
⽽以体积⼩、重量轻、效率⾼、输出纹波极低，动态响应快，控制精度⾼，模块可叠加输出。
为特点的⾼频开关电源逐步取代相控电源已是⼤势所趋，特别是近⼏年来电⼒电⼦技术的迅猛发展以及功率、器件制造⼯艺技术提⾼，更使⾼频开关电源的可靠性，及适⽤⾯⼤⼤优于相控电源和磁饱和式电源。
2、应⽤范围GZD（W）系列直流电源柜适⽤于10～500kV变电站、发电⼚和⾼层建筑、住宅⼩区等的配电室，以及⼩型⾃备发电⼚，作为⾼压开关、继电保护、⾃动装置等的操作、控制电源和事故照明电源。
直流屏技术参数
直流屏技术参数直流屏技术参数额定电压：380V±10 % ；三相四线+PE 线，2 回进线；额定输入频率：50HZ±2 %；输出直流标称电压：220V±0.5 %；蓄电池的额定容量：见供货范围设备负载等级: 负载等级为一级(即连续输出额定电流)；稳压精度：≤±0.3 %稳流精度：≤±0.5 %纹波系数: ≤0.5 %均流不平衡度：≤3 %浮充电压稳定调节范围：210~250V均恒充电电压稳定调节范围：220~290V充电电压调节范围：DC 180~290V直流输出电流调节范围：10% ~ 100%绝缘电阻：10 MΩ绝缘耐压：≥2KV功率因数：≥0.9效率：≥90 %噪声：＜45 dB五. 直流屏技术要求5.1 高频充电成套装置主要技术参数1) 主要技术参数●交流输入三相输入额定电压：380V ±10%三相输入额定频率：50HZ±5%交流欠压保护值：302V±5V交流过压保护值：460V±5V●直流输出单只充电模块输出额定值：10A电压调节范围：180V-290V 连续可调最大输出电流：10.5 A输出电流限流：20~105%额定电流连续可调负载适应能力：0~105%额定电流均能正常工作蓄电池充电限流：20~100%额定电流连续可调输出过压：DC250V 可调输出欠压：198V DC充电稳流精度：≤0.3%(典型值0.2%)充电稳压精度：≤0.3%注：装置在稳流状态下运行时，在充电（稳流）电压调压范围内任一数值上，电网电压在额定值的±10%范围内变化，直流输出电流能在额定值的0～100%范围任一点上保持稳定，稳流精度：≤±0.3%；纹波系数：≤±0.1%注：整流设备在均衡充电及浮充电（稳压）状态下，电网电压在在额定值的±10%范围内变化，负载电流在0～100%范围内变化时（且为电阻性负载），其输出端的纹波系数：≤±0.1%；并机不均流度：≤±3%开关机过冲幅度（最大峰值）：≤±150%Umax（设定值）起动冲击电流（浪涌电流）：≤±150%最大输入电流转换效率：≥94%（满负荷输出）动态响应：在20%负载跃变到80%负载时恢复时间≤200цS，超调≤±5%表5-1 充电电压及浮充电压的调节范围（V）蓄电池种类调节范围充电电压浮充电电压阀控式密封铅酸蓄电池2 (90%～125%) U (90%～125%) U6、12 (90%～130%) U (90%～130%) U注：U——直流标称电压。
直流屏技术规格书
直流屏技术规格书1. 通用条款1.1 本规范不是设备技术要求的全部内容，没有提到的技术条件按现行的国家标准、行业标准执行。
1.2 供方也可推荐与本技术规范规格偏差很小的类似定型产品，同时提供详尽的技术偏差说明。
1.3 提供设备的供方应有有效的质量保证体系，其产品在东北电力系统变电所中至少有2年以上的运行经验。
1.4 供货方在投标书中提供与所供设备有关的技术资料，直流电源柜应有详细的技术说明，包括原理、调试、直流系统图以及主要器件的选用情况。
其中包括直流电源柜的初步组屏图。
1.5 供方在投标的同时向需方提供如下技术材料：1.5.1 与所供产品相符的型式试验报告及技术鉴定手续；1.5.2 供货记录（设备简要参数、工程名称、安装地点及投运时间）；1.5.3 供方市场销售业绩及产品运行报告；1.5.4 近三年内产品所出现事故、异常情况的整改措施及实施情况；1.5.5 其他需要的资料。
1.6 供方应提供技术服务，包括设备安装、调试的指导服务。
调试数据经双方确认后，留现场一份。
1.7 设备运到现场后，主、附件的数量、质量、出厂试验报告等技术文件应逐项验收，如发现缺损，供方应负责更换补齐。
1.8 凡主要技术参数不符本规范规定或任何部件发现有严重缺陷，需方拒收。
2 专用条款2.1 本技术规范中的代号I10—电池10 h率放电电流，数值为C10/10，AIe—产品输出的标称电流为额定电流2.2使用环境条件2.2.1 安装地点：户内2.2.2 海拔高度：1000m以下2.2.3 环境气温：-5℃～+50℃2.2.4 最大日温差：25K2.2.5 最大相对湿度：日平均不大于95%(相对环境气温20±5℃)；月平均不大于90%（相对环境气温20±5℃）。
2.2.6 耐地震能力：地面水平加速度0.25g，垂直加速度0.125g，按IEC1166标准试验，安全系数1.67。
2.2.7 柜体前平面对安装水平面的不垂直度（向后），不允许超过柜体高度的1.5‰。
直流屏技术要求
直流屏技术要求(总3页)-CAL-FENGHAI.-(YICAI)-Company One 1■CAL■本页仅作为文档封面，使用请直接删除1.直流屏技术要求2.110KV高压柜操作电源配一套施GZDW系列直流电源屏，直流屏配监控模块；采用三相AC400V双回路输入，能自动检测输入电源参数及故障进行相互切换；应选用：2.2技术要求：直流屏选用高频开关直流电源和阀控密封式铅酸蓄电池，高频开关直流电源数量按（N+1）选择。
容量为80AH,交流电源按两路设计，直流屏至少要配置微机监控单元、绝缘监测仪、电池巡检仪、带防雷保护的交流互投装置。
技术参数：充电机浮充稳压精度W±0. 5% ；调压装置稳压精度W±5%充电机主充稳流精度W土0. 5% ；交流输入电压允许范围0+15%-20% ；纹波系数W0.2% ；交流输入过压保护418V（可设定）；充电模块间电流不均衡度W±5% ；直流输出过压保护242V（可设定）；功率因数＞0.93 ；效率2 90%：噪声W55dB ；模块输出电压可调范围196〜286V。
2. 3 系统配置220V阀控式密封铅酸蓄电池，具体型号参数根据各配电室图纸配置。
阀控密封式铅酸蓄电池选用：德国阳光，进口电池需提供代理商身份证明及进口产品原产地证明文件。
随箱附质量保证书，进口报关单，商检报告。
2.4蓄电池蓄电池组屏布置在中压室内。
蓄电池应满足以下技术要求：蓄电池使用寿命：12年及以上（20^25°C ）蓄电池组对地坪荷重不大于1200KG/每平方米，否则投标方应提出减负方案。
2.5正常使用的环境条件海拔高度〈1000m设备运行环境温度T0°C〜+40°C日平均相对湿度＜95%,月平均相对湿度〈90%。
2.6干扰能力：1）设备通讯接口必须采取隔离措施，不同接地点的设备连接必须采用电气隔离措施，不破坏“一点接地”的原则；2）设备安装于10kV变电站内无电磁屏蔽的房间中，设备自身必须满足抗电磁干扰及静电影响的要求。
直流屏技术条件
直流屏技术协议1. 直流屏标准和规范本系统中直流屏的制造、检验、包装和运输应符合中国国家标准（GB）、电力行业标准及国际电工委员会标准（IEC）。
这些标准、规范均应是最新有效版本。
标准行业JB/T5777.4-2000 电力系统直流屏电源设备通用技术条件及安全要求。
国标GB/T 19826-2005电力工程直流电源设备通用技术条件及安全要求。
2 基本技术参数2.1 输入额定电压及频率三相电压：380V±10％、50Hz±2％，实际输入304V～456V 也能工作。
2.2 输出直流额定电压220V，可输出在190V到300V之间。
2.3 充电装置输出直流额定电流30A，过载能力1.05倍。
2.4 电池额定容量100Ah。
2.5 设备负载等级负载等级为一级(即连续输出额定电流)。
2.6 稳流精度在交流输入电压为额定电压±10％时，输出电流整定为20％～100％额定值，充电电压在规定的电压变化范围内，充电装置的稳流精度应符合±1.0%。
2.7 稳压精度在交流输入电压为额定电压±10％时，负载电流在0～100％额定值下，备类型充电装置在不同运行方式下所规定的电压调节范围内其输出电压的稳压精度应符合±0.5%。
2.8 纹波系数在稳压状态下，输入电压为额定电压及额定电压±10%，负载电流在0~100％额定值范围内变化时，当充电装置的负载为纯电阻负载时，其输出电压交流分量有效值与直流输出电压的平均值之比不应超过±1%。
3 产品外形尺寸柜体外形尺寸(柜体外形尺寸是指柜体框架尺寸)（不包含眉头高度60mm）。
2200mm×800mm×600mm (高×宽×深)。
3.1 结构应选用能承受产品机械、电和热应力的材料制成，保证机械强度。
面板上较大的开孔或连续开孔应有补强措施，大型操作元件的安装应有加强措施。
AH直流屏专业技术协议
7）电池管理:监控器具有对蓄电池组智能化和自动管理功能，实时完成蓄电池组的状态检测,单体电池检测，并根据检测结果进行均充、浮充转换、充电限流、充电电压的温度补偿和定时补充充电等。
8）监视功能:监视三相交流输入电压值和是否缺相、失电,监视直流母线的电压值是否正常,监视蓄电池熔断器是否熔断和充电电流是否正常等。
9）“三遥”功能：远方调度中心可通过“三遥”接口,能遥控、遥测及遥信控制和显示直流电源屏的运行方式和故障类别。
4.３蓄电池及充电装置
蓄电池充电装置:
蓄电池充电装置应能在向阀控式铅酸蓄电池充电的同时向直流负荷供电。上述情况在蓄电池未充电的情况下同样适用。
2)设置功能：通过监控器对系统参数进行设定和修改各种运行参数，并用密码方式允许或停止操作,以防工作人员误动,增加系统的可靠性；
3）控制功能:监控器通过对所采集数据的综合分析处理,做出判断，发出相应的控制命令，控制方式分“远程”和“本地”(即手动和自动)两种方式，用户可通过触摸屏或监控器上的操作键设定控制方式；
DL/T５12０—2004《小型电力工程直流系统设计规程》。
3.供货范围
3.1供方提供直流屏充电、绝缘监察及馈线屏１面，电池柜1面;(实际柜子数量按厂家标配）。
3．２供方应配合需方完成直流屏的安装工作，并在安装过程中提供指导意见,供方负责直流屏的调试工作,应保证直流屏的正常投用；
３．3供方应提供直流屏系统的售后技术支持工作，并提供三年的质保期;
乙方提供的充电装置为高频开关电源模块（按N+1热备用)。
直流电源屏体技术要求
直流电源屏体技术要求直流电源屏技术要求一、使用环境条件环境项目安装地点户外海拔高度（m）2910最高温度（℃）40最低温度（℃）-25最大风速（m/s）30最大覆冰厚度(mm) 10雷暴日数（天）70地震烈度Ⅶ度，第二组，加速度为0.15g污秽等级 C 级二、技术要求1 货物需求表1.1 型号规格： GZDW33-100Ah/220V1.2 供货范围（1）系统组成组柜名称系统设备分项名称规格型号单位数量备注直流充馈屏（1面）高频开关充电模块20A 个3 监控模块CAV-T5 套 1 直流断路器 GM32M 个20 微机直流系统绝缘检测仪CAVJJ 个 1100Ah电池屏面 1 屏间连接电缆全部专用工具套 1 备品备件套 1 （2）蓄电池名称规格型号单位数量备注蓄电池（2V/100Ah）只104 合资品牌美国GNB 2 货物的技术要求2.1 电气技术要求2.1.1 本装置采用智能型高频开关电源直流系统；2.1.2 本装置采用微机绝缘检测装置，能完成对直流母线电压的监测功能，同时具有支路绝缘检测功能（20回路）；2.1.3 本装置采用一组蓄电池、一组整流器、带降压装置、单母线接线，一回交流380V进线；2.1.4 本装置高频开关电源采用3块20A模块，模块可带电热插拔，单模块可显示模块的输出电流/电压；2.1.5 本装置中央监控器由16位以上微处理器构成，采用液晶显示器，显示直流系统的运行状态和故障以及异常信号报警，该监控单元对交流配电进线、整流模块、降压硅链故障及各直流馈电回路都应监控，并对单个蓄电池进行全自动监测及管理。
监控单元对报警的检测应在20ms内完成，并做出相应的控制。
监控单元应留有开关量、模拟量输入、输出接口，以便将直流系统其它需监测的开关量、模拟量输入或输出，监控装置具有“四遥”功能、显示功能、设置功能、控制功能、报警功能、历史纪录、智能电池管理功能（带电池巡检）、异常处理和保护功能，并预留通讯口；2.1.6 本装置控制回路10回、合闸回路10回；2.1.7 各回路断路器采用直流断路器；2.1.8 直流屏上的直流绝缘检测仪与高频开关柜上微机监控单元的通信由贵方完成。
直流屏技术规格书
四、直流屏1 基本条件1. 1 设备制造应遵循的标准和规范，包括但不限于：DL/T 5044-2014 《电力工程直流电源系统设计技术规程》DL/T 459-2000 《电力系统直流电源柜订货技术条件》DL/T 724一2000 《电力系统用蓄电池直流电源装置运行与维护技术规程》DL/T 781-2001 《电力用高频开关整流模块》GB/T 13337. 1-2011 《固定型排气式铅酸蓄电池第1部分：技术条件》GB/T 3859. 1-2013 《半导体变流器通用要求和电网换相变流器第1-1部分γ基本要求规范》GB/T 17626. 2-2006 《电磁兼容试验和测量技术静电放电抗扰度试验》GB/T 17626. 12-2013 《电磁兼容试验和测量技术振铃波抗扰度试验》GB 4208-2008 《外壳防护等级（IP代码）》DL/T637-1997《阀控式密封铅酸蓄电池订货技术条件》DL/T5137一2001 《电测量及电能计量装置设计技术规程》1. 2设备使用环境条件安装位置户内安装海拔高度环境温度相对湿度小于1000米-4℃＋42 ℃最大相对湿度：95%平均相对湿度：90% 1. 3地震裂度运8度1. 4系统参数(1）系统概况系统额定电压：400V(2）系统接线方式：三相囚线(3）容量（Ah）：中心变电所10。
他分变电所65Ah2 技术要求2. 1 系统功能要求(1）直流电源装置提供的输出电源应满足各变电所lOkV系统的断路器合／分闸、继电保护、控制及信号等所需：(2）直流电源装置至少包括蓄电池组、直流馈电开关、电池充电／浮充电装置（一套）、稳绝缘监察、微机监控、电压监测、闪光信号装置等；压装置、(3）系统运行稳定，抗干扰能力强，技术精度高：(4）系统保护、故障告警功能完善，调整设定直观方便；(5）直流系统采用微机控制技术，能自动进行充电、浮充电、自动调压、自动投切：(6）系统对交流输入电压、直流母线电压和电流、电池电压和充电设备输出电流、绝缘、检测数据等重要参数，均可进行在线测量和数据上送：支持Modbus协议，具有RS485或以太网接口。
直流屏技术参数
三相交流输入首先经防雷处理和 EMI 滤波，可有效吸收雷击残压和电网尖峰，有效保证
模块后级电路安全。
输出过压保护：模块内设过压保护电路，出现过压后模块自动锁死，相应模块故障指示
灯亮，模块自动退出工作而不影响整个系统正常运行。
输出限流保护：超出模块限流值，模块自动调低输出电压以保护模块。
4) 蓄电池间的连接条电压降不大于8mV
5) 蓄电池除安全阀外,能承受50kPa 的正压或负压而不破裂、不开胶,压力释放后壳体无残
余变形。蓄电池在使用期间安全阀自动开启闭合，闭阀压力在1kPa~10kPa 范围内，开阀压力在
10kPa~49kPa 范围内。
6) 蓄电池以 30I10 的电流放电1min，极柱不熔断，其外观不得出现异常
影响。每个模块额定输出10A 或20A,每套充电器最少3 个充电模块。充电模块采用进口或合资
名优品牌产品。
b 模块内部自带CPU，模块的所有基准校准和控制全部采用12 位以上D/A 完成，替代所有
电位器，防止电位器固有的温度系数和机械特性所引起的参数漂移，并使模块的控制精度大大
提高，保证模块的运行参数永不丢失，即使脱离主监控工作其参数也不会有任何改变。
回路对地电阻： 0.5~10KΩ误差≤ 10 % ， 10~25KΩ误差 ≤15 %
1）主要性能参数的要求
完成对直流母线电压和绝缘电阻的监视，当母线电压或绝缘电阻越限时引至系统监控模块
报警。在线检测直流馈线支路的绝缘电阻，并将母线电压，对地绝缘电阻及各馈线支路的绝缘
电阻值送至系统监控模块进行显示。设有直流接地微机选线装置，引至系统监控模块报警。
调 节 范 围
充 电 电 压 浮 充 电 电 压
直流屏说明书(AH)
深圳市华信通技术有限公司目录一、概述----------------------------------------------------------------------- 1二、充电模块性能特点---------------------------------------------------- 3三、使用说明书--------------------------------------------------------- 6四、系统安装与保养---------------------------------------------------8运行示波图------------------------------------------------------------ 10 订货须知--------------------------------------------------------------- 11第一章概述1、引言目前我国各地的发电厂，水电站及35kv 、220kv、110kv等各类变电站，所使用直流电源设备（包括供给断路器分合闸用，后备电池充电以及2次回路的仪器表等低压设备用电）大部分采用的是相控电源或磁饱和式电源，由于受工艺水平和器件特性的限制。
上述电源存在很多不足之处，应该说已远远不能满足飞速发展的电力工程的需要。
而以体积小、重量轻、效率高、输出纹波极低，动态响应快，控制精度高，模块可叠加输出。
为特点的高频开关电源逐步取代相控电源已是大势所趋，特别是近几年来电力电子技术的迅猛发展以及功率、器件制造工艺技术提高，更使高频开关电源的可靠性，及适用面大大优于相控电源和磁饱和式电源。
2、应用范围GZD（W）系列直流电源柜适用于10～500kV变电站、发电厂和高层建筑、住宅小区等的配电室，以及小型自备发电厂，作为高压开关、继电保护、自动装置等的操作、控制电源和事故照明电源。
直流屏(Ah)技术规格书
直流屏〔40A〕技术规格书湘潭时代电气1名称：直流屏〔40A〕〔〕2数量：3台3交货期：合同生效后15天交货地点：4技术要求及参数：4.1、引用标准GB/T7261-2021 GB/T17478-1998 JB/T8456-2005 DL/T459-2000 DL/T637-1997 半导体变流器通用要求和电网换相变流器继电器及继电器保护装置根本试验方法低压直流电源设备的特性及平安要求低压直流成套开关设备和控制设备电力系统直流电源柜订货技术条件阀控式密封铅酸免维护蓄电池订货技术条件4.2 根本要求直流屏装置，作为电站内高压开关柜的操作及保护装置用电源。
直流屏柜体采用GZDW型，根本组成单元包括AC/DC变换电路，充电电路，DC/DC变换电路，监控电路及智能型免维护密封铅酸电池。
交流输入经变压器及AC/DC变换后，其一路输出至充电电路，用于给电池充电，另一路输出至DC/DC变换，其输出连接到母线上作为外部负载的直流电源。
正常情况下，电池处于浮充状态，负载由交流转换直流供电，当外电源断电时，负载由电池组供电。
全部电源系统的电源切换、连锁保护、参数测量、绝缘监测、故障判断、人机界面、通讯功能等都由PLC监控系统完成，保证整机可靠性。
输入电源：AC380V、50Hz、三相四线制输出：DC220V稳压精度：＜±0.5%稳流精度：＜±0.5%噪音：一米内小于45dB柜体尺寸：依据制造厂标准电池额定容量：40Ah电池数量：18只电池寿命：≥10年输出回路数量：控制回路≥2路，保护回路≥2路高压柜的颜色采用计算机灰RAL7035。
4.4 直流屏内元器件同类的元器件的接插件应具有通用性和互换性，应接触可靠、插拔方便，插接件的接触电阻、插拔力、允许电流及寿命，均应符合有关国家及行业现行标准。
对本产品完成后按国家标准进展全面试验，检验合格前方可出厂。
直流屏〔40A〕的功能单元附件和终端盒应设置标记,在直流屏〔40A〕上贴上主接线的模拟牌、用途标牌。
1、直流屏技术规范书
直流屏技术规范书（2#电石线配电室）二〇一九年十月十日1 总则本技术规格书适用于无为华塑矿业有限公司2#电石线配电室新装直流电源系统。
它主要包括对这些设备的功能设计、结构、性能、安装和试验等方面的技术要求。
2 执行标准和规程DL5000—94 《火力发电厂设计技术规程》；IEC896—2—1995 《阀控式铅酸免维护蓄电池》；ZBK45017—90 《电力系统用直流屏通用技术条件》；GB50172—92 《电气装置安装规程蓄电池施工验收规范》；DL/T5004—95 《火力发电厂、变电所直流系统设计技术规定》3 型号说明HYZ-100/220-3,合肥英特直流电源系统，蓄电池容量100AH，直流输出电压220V，接线方案代码34 系统组成及主要功能特点主要由交流配电、监控模块、整流模块、微机绝缘监测、蓄电池巡检、降压硅链、闪光报警、直流馈电等组成。
4.1 两路交流输入，自动切换，可靠性高；4.2 整流模块并联运行，N+1 热备份方式，任何单只模块损坏不影响系统运行；4.3 监控模块采用全中文液晶显示。
监控模块因故障退出运行整流模块能正常工作；4.4 微机绝缘监测能实时监测直流系统绝缘，并能自动查找支路接地，借助卡钳接收器，可以在不停电的情况下确定具体接地点。
4.5 可通过 RS485 通讯接口实现变电站综合自动化系统，并可接入加工车间DCS 系统。
实现直流电源系统的“遥测、遥控、遥信、遥调”功能，满足无人值守要求。
5 主要技术参数5.1 交流输入电压：交流 380V±15%，50HZ，三相四线制，两路电源输入（可交流单相 220V 供电）。
5.2 直流输出电压：DC220V；5.3 输出电流：控制母线（KM）5~120A；5.4 电池容量：阀控密封式铅酸免维护蓄电池 100Ah；5.5 电池型号：A412/100A，12V，100Ah C10（1.80V/cell at 20℃），Nominal Float Voltage：13.62V at 20℃，Terminal Hardware Torque：8 Nm，Part Number：NGA4120100HS0BA Sonnenschein；5.6 稳压精度：≤±0.5%；5.7 稳流精度：≤±0.5%；5.8 纹波系数：≤±0.5%；5.9 系统效率：≥92%；5.10 功率因素：≥0.99；5.11 运行噪音：≤50dB；5.12 介电强度：2000V/min 无闪络，无击穿；5.13 绝缘阻抗：＞10MΩ；5.14 防护等级：IP30；6 主要单元功能介绍6.1 监控模块YTJK003电源监控系统是电源系统的控制、管理核心，具有“四遥”功能,可使电源系统达到少人值守或无人值守；电源监控系统采用分散测量和控制，集中管理的集散模式。
直流屏技术规格书
直流屏技术条件2.1环境保护设计要求：卖方标的的全部设计工作及最终标的货物的交货和服务，应满足政府对劳动保护和环境保护要求达到的标准（仅包括大气环境质量、降尘量、排放水、工作场所空气含尘浓度和温度、噪声部分），并执行下列环境标准：《环境空气质量标准》GB3095-1996 二级；《城市区域环境噪声标准》GB3096-93 S三类；《污水综合排放标准》GB8978-1996 二级；《电磁辐射防护规定》GB8702-88；《大气污染物综合排放标准》GB16297-1996 二级；作业场所噪声:电力调度室、辅助房间的噪音小于60 dB（A）,设备间室内小于70dB（A）。
测量方法按照政府规定的工业企业噪声测量规范（GBJ122-88）2.2安全防护设计要求2.2.1为了减少海区自然条件（大风、海潮、盐雾、粉尘）对电气设备的不利影响，本变电所为室内型变电所，所有电气设备均装在室内（地下室）。
2.2.2本招标书中的设备和材料将安装或敷设在港区范围，由于存在盐雾、湿气、煤尘侵蚀比较严重，设计必须适应大气严重污秽水平,参见GB和《IEC71-2》。
2.3通讯协议标准代码设计要求：IEC870-5-101 基本远动任务的配套标准；IEC870-5-103 设备信息接口配套标准；2.4主要技术参数设计要求：2.4.1额定电压标准:变电所电源电压：AC10KV，50HZ，三相三线低压动力回路配电电压:AC380V，5OHz三相四线照明回路:AC380V/220V三相五线、AC220V单相三线。
控制回路:DC110V（10KV真空断路器、微机综合保护装置）或AC220V测量仪表回路:ACllOV,对于380V/220V回路可用直接式。
DC110V信号回路:DC110V或48V；AC220V或110V维修电源:AC380V/220V5OHz三相五线2.4.2电压偏移、电压损失允许值：电压偏移允许值(以额定电压为基准表示)：电动机:±5%照明灯:一般工作场所为±5%,对视觉要求较高的室内场所为+5%～-2.5%。
直流屏技术规范书
直流屏技术规范书河南电视台8号演播厅直流屏改造技术规范书河南电视台8号演播厅2013年8月1．总则本技术规范书所列之技术条件为本工程最基本技术要求，生产厂家应根据本技术条件书的要求向需方推荐成熟、可靠、技术先进的产品和系统方案，本技术条件书所提技术参数和功能要求，性能指标等为满足本工程需要而必须的最基本要求。
本技术条件书未详细提及的技术指标，性能要求应不低于有关的中华人民共和国国标、电力行业标准、IEC标准。
当某项要求在上述几种标准中不一致时，需方有权利，要求供方选择最严格要求供货整流器和直流屏除应满足本技术条件外，还应满足有关的行业标准和工艺要求，并应执行国家电力公司颁布的《电力系统继电保护及安全自动装置反事故措施》。
选用的设备材料均应为经国家鉴定合格产品。
直流电源设备除应满足本技术条件外，还应“变电站用直流电源设备订货技术条件”中有关规定。
2. 技术要求2.1引用标准下列标准所包含的条文，通过在本规范书中引用而构成本规范书的基本条文。
在本规范书出版时，所示版本均为有效。
有新标准颁布时，执行新标准。
GB/T3859.l-1993 半导体变流器基本要求的规定GB/T7261-1987 继电器及继电器保护装置基本试验方法GB/17478-1998 低压直流设备的特性及安全要求JB/T8456-1996 低压直流开关设备电力系统直流屏通用技术条件及安全要求电控设备用低压直流电源DL/T5136-2001 火力发电厂、变电所二次接线设计技术规程DL/T459-2000 电力系统直流电源柜订货技术条件DL/T5044-1995 火力发电厂、变电所直流系统设计技术规定DL/T5137-2001 电测量及电能计量装置设计技术规程国家电网公司十八项电网重大反事故措施2.2 使用环境条件2.2.1 安装条件：户内安装2.2.2 海拔高度： 200m2.2.3. 气象条件环境温度： -30℃～+40℃日照强度：风速0.5/s时 0.1W/cm2相对湿度：冬60% 夏68%大气压：冬899.8hpa 夏887.0hpa主导风向：夏季东南风，冬季西北风平均风速： 2.8m/s 冬2.7m/s 夏2.9m/s最大风速： 20.0m/s基本风压计算值： 0.5kn/m2风载： 0.5kn/ m2地震烈度： 8度3.供货范围：3.1直流屏供货范围：智能型高频开关直流电源柜一套。
直流屏技术性能描述
直流屏技术性能描述1、需结合设计提供的平面布置图考虑与附近的柜配合、协调等因素。
需根据设计提供的平面布置图与安装位置，结合显示内容要求，进行相应盘面布置设计。
盘体尺寸和盘面布置需提交设计确定。
2．使用环境2.1环境温度：-10℃~+55℃日最高温度：+40℃2.2相对湿度：20％~95％日平均湿度：90%2.3海拔高度不超过1000M3.技术要求3.1直流屏型号：(见供货范围有关内容)3.2交流输入为二路，交流输入电压：380±20％。
频率为50±1HZ3.3直流屏装有充电模块和控制模块、监控装置，配置蓄电池。
控制模块采用高频开关电池模块，并采用N+1结构组合。
3.4正常情况下监控装置对每个模块控制，自动完成对蓄电池恒流主充电、均充、浮充。
当监控装置出现故障时每个模块可脱开监控装置对电池自动充电，以对系统实现双重保护。
3.5直流屏能实现均充／浮充的自动和手动转换、过／欠压报警，并根据需要投入／退出运行。
3.6控制母线输出电压DC110/220V，其稳压精度＜0.5％。
控制母线输出持续电流值10A，其稳流精度＜0.5％。
直流控制母线应连续供电、直流控制母线、纹波系数＜0.5％。
3.7直流屏在额定负载电流州噪声＜40DBA，并提供试验报告。
3.8充电模块处于恒流方式运行时：1）当交流输入电压在额定值的±20％范围内变化及直流输出电压在调节范围内的任一值上，充电电流在20％~120％额定值内变化时，其稳流精度的误差＜±0.5％。
2）直流输出电压调节范围应不小于额定值的80％~150％。
3.9控制模块处于恒压方式运行时：1）直流输出电流不小于直流母线持续负载的1.2倍。
2）当交流输入电压在额定值的±20％范围内变化及负载电流在0~100％额定值内变化时，直流输出电压在调节范围内任一值上，其稳压精度＜±0.5％。
3）直流输出电压调节范围应不小于额定值的80％~120％。
