35kV变电站增容初步设计
35kV变电站新建工程初步设计说明书
XX35kV变电站新建工程初步设计说明书电力设计有限公司二O一一年十一月XX35kV变电站新建工程初步设计说明书批准：审核：校核：编写：目录1、总的部分 (1)1.1 设计依据 (1)1.2 工程规模 (3)1.3 设计范围 (3)1.4 主要技术原则 (4)1.5 施工条件 (4)1.5.1施工用水 (4)1.5.2施工用电 (4)1.5.3施工通信 (5)2、电力系统部分 (6)2.1 变电站接入系统方式 (6)2.2 工程建设的必要性 (6)2.3 系统继电保护及安全自动装置 (7)2.4 系统通信 (7)2.5 站内通信 (7)2.6 系统调度自动化 (7)3、电气部分 (8)3.1 XX35kV变电站电气主接线 (8)3.2 配电装置及总平面布置 (9)3.2.1 35kV配电装置 (9)3.2.3电气总平面布置 (9)3.3 短路电流计算及主要设备选择 (9)3.3.1短路电流计算 (9)3.2.2主要电气设备选择 (10)3.4 过电压保护及防雷接地 (12)3.4.1过电压保护及防雷 (12)3.4.2接地 (13)3.5 站用电及照明 (13)3.5.1站用电 (13)3.5.2全站照明 (14)3.6 XX35kV变电站电气二次部分 (14)3.6.1 变电所控制方式 (14)3.6.2 变电所监控方案 (14)3.6.3 微机监控系统配置 (15)3.6.4 元件保护及自动装置与计量 (16)3.6.5 直流及UPS电源系统及站用 (17)3.6.6 图像监视及安全警卫系统 (17)3.6.7 电缆防火 (20)3.6.8 二次系统防雷及接地措施 (20)4、土建部分 (23)4.1 方案一 (23)4.1.1 概述 (23)4.1.2 站址防、排洪及所区排水 (26)4.1.3 场区布置及竖向布置 (27)4.1.4 结构部分 (28)4.1.5建筑结构抗震设计 (29)4.1.6地基处理 (29)4.1.7消防部分 (29)4.2 方案二 (30)4.2.2、站址防、排洪及所区排水 (34)4.2.3、场区布置及竖向布置 (34)4.2.4结构部分 (35)4.2.5建筑结构抗震设计 (36)4.2.6地基处理 (37)4.2.7消防部分 (37)4.2.8给排水 (37)5、方案比较 (39)6、环境保护 (40)6.1 设计依据和执行标准 (40)6.2 站址地区环境现状 (40)6.2.1站址地区主要污染源及环境质量现状 (40)6.2.2站址附近重点保护目标 (41)6.3 污染治理措施 (41)6.3.1水环境影响分析 (41)6.3.2噪声环境影响分析 (41)6.3.3本工程噪声治理采用综合防治措施 (41)7、劳动安全卫生 (43)7.1 主要设计依据 (43)7.2 防火、防爆 (43)7.2.1各建（构）筑物的防火危害性及最低耐火等级 (43)7.2.2建（构）筑物安全间距的确定原则 (44)7.2.3安全通道和安全出入口 (44)7.2.4建筑物室内防火措施 (44)7.2.5电气设备的防火与防爆 (44)8、投资部分 (45)1、总的部分1.1 设计依据✧《设计中标通知书》✧设计合同✧XX省电力公司部门文件，川电农电[2011]203号关于成都电业局2012年农网改造升级工程35千伏项目可行性研究报告的批复。
35KV变电站初步设计
35KV变电站初步设计
引言：
一、选址与布局：
二、主要设备：
1.输电线路的连接与隔离设备：包括高压隔离开关、断路器等，用于
调控和控制输电线路的接通与断开。
2.变压器：用于将高压变为低压，常见的有35KV/10KV变压器，变压
器应根据用电负载合理选择容量。
3.断路器：用于在电路发生故障或需要维修时，切断电路，并具有过
载和短路保护功能。
4.电容器组：用于补偿无功功率，提高电力系统的功率因数，同时减
少电力线路的损耗。
5.接地设备：包括中性点接地装置和地网等，用于确保设备和线路的
安全运行，并保护人身安全。
6.电缆输电线路：包括高压电缆及其他接线设备，用于输电与连接各
设备。
三、安全措施：
为确保变电站设备的正常运行以及人身安全，应采取一系列安全措施。
包括设有有效的消防系统、安全警示标志、防雷设施等措施，定期进行设
备检测和维护。
四、控制与监控系统：
五、环境保护：
六、经济性分析：
在进行35KV变电站设计时，还需要进行经济性分析，综合考虑设备投资、运行维护成本以及后期扩容等因素，确保变电站投资的合理性和可行性。
结论：
35KV变电站的初步设计应考虑选址与布局、主要设备、安全措施、监控系统、环境保护以及经济性等方面。
只有综合考虑这些因素，才能保证变电站的正常运行和供电质量。
因此，在设计初期，需要充分研究分析各种可能的情况，才能进行完整、合理的设计。
35KV变电站工程初步设计毕业设计43页
第一章电气主接线的设计1.1主接线设计原则和要求电气主接线是由高压电器通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络，故又称为一次接线或电气主系统。
主接线设计代表了变电所电气部分的主体结构，是电力系统网络结构的重要组成部分。
它直接影响运行的可靠性，灵活性，并对电器选择，配电装置布置，继电保护，自动装置和控制方式的抑定都有决定性的关系，对电气主接线的基本要求，概括的说包括可靠性，灵活性和经济性三方面。
电气主接线的设计原则是以设计任务书为依据，以国家经济建设的方针，政策，技术规定为准绳，结合工程实际情况，在保证供电可靠，调度灵活，满足多项技术要求的前提下，兼顾运行维护方便，尽可能节省投资，就地取材，力争设备元件先进性和可靠性，坚持可靠，先进，适用，经济，美观的原则。
1.2 基本接线的适应范围及本厂的设计依据变电站的性质可选择单母线接线、单母线分段接线、双母线接线、外桥型接线、内桥型接线、五种主接线方案，下面逐一论证其接线的利弊。
1.2.1 单母线接线单母线接线的特点是每一回线路均经过一台断路器和隔离开关接于一组母线上。
优点：（1）接线简单清晰、设备少、操作方便。
（2）投资少，便于扩建和采用成套配电装置缺点：（1）可靠性和灵活性较差。
任一元件（母线及母线隔离开关等）故障或检修均需使整个配电装置停电。
（2）单母线可用隔离开关分段，但当一段母线故障时，全部回路仍需停电，在用隔离开关将故障的母线分开后才能恢复非故障段的供电。
适用范围：单母线接线不能满足对不允许停电的重要用户的供电要求，一般用于6-220kV系统中，出线回路较少，对供电可靠性要求不高的中、小型发电厂与变电站中。
1.2.2 单母线分段带旁路母线的接线为克服出线断路器检修时该回路必须停电的缺点，可采用增设旁路母线的方法。
当母线回路数不多时，旁路断路器利用率不高，可与分段断路器合用，并有以下两种接线形式。
分段断路器兼作旁路断路器接线。
35kV变电站增容初步设计

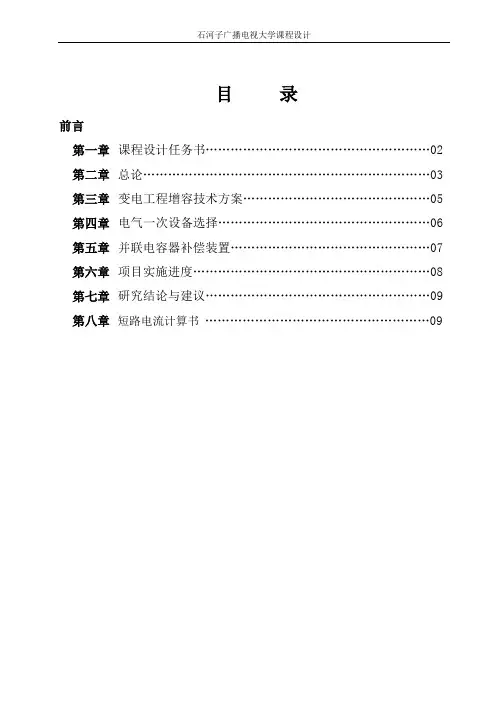

目录前言第一章课程设计任务书 (02)第二章总论 (03)第三章变电工程增容技术方案 (05)第四章电气一次设备选择 (06)第五章并联电容器补偿装置 (07)第六章项目实施进度 (08)第七章研究结论与建议 (09)第八章短路电流计算书 (09)前言电的历史不是很长，但对我们却起着不可替代的作用，合理的利用电力，可以使我们在各个领域和事业上得到很大的发展，是我们生活中非常重要的一种物质，但同时我们也要用科学的方法来利用它。
电力也是我们这门学科的重点，要从根本上理解和掌握电力，也提高我们的用电安全意识和安全知识。
合理的使用电力我门可以大大的提高经济效益而降低成本。
通过理解和巩固我们所学的电力，来解决一些实际问题，是我们学习它的根本，在结合理论知识的基础上提高这方面的综合能力。
大概要理解电力的负荷计算、无功补偿计算、变电所主变压器台数和容量的确定，变配电所主接线方案的选择、变配电所所址的选择、变配电所出线的选择。
在这方面有一定的认识和掌握。
感谢班主任及任课老师、感谢课程设计老师在学习期间为我们无私的传授知识，没有老师的辛勤耕耘就不会有我们今天的收获。
为了检验自己所学的知识，同时也为了更好地将理论与实际相结合，使自己在今后的工作岗位上表现更加出色，因此进行了这次课程设计，请老师指导！第一章课程设计任务书1. 设计任务： 35kV变电站增容初步设计2. 设计人员：张涛3. 设计时间：2009年11月2日--11月9日4. 设计已知条件及相关数据：4.1 建所地点：红旗农场4.2 环境污秽等级：Ⅱ级；4.3 环境温度： -36℃～＋41℃；4.4 变电所性质：城镇变电所；4.5 变电所新增主变大小：型号为SZ11-4000kVA，电压变比为35（1±3×2.5%）kV，阻抗电压为Uk%=7.0；4.6 变电所各侧负荷性质：工农业生产及人民日常生活用电；4.7 变电所新增进出线回路数：4.7.1 主变35kV侧：本期2回4.7.2 主变10kV侧：本期2回4.8 本变电所电源：假定最大运行方式下上级110kV变电所35kV5. 设计深度及要求：5.1 按变电所设计纲要进行；5.2 变电所初步设计说明书一份（论文）；5.3 变电所初步设计计算数一份：5.3.1 短路电流计算书；5.4 变电所初步设计图纸：5.4.1 变电所电气主接线图 1张5.4.2 变电所电气总平面布置图 1张；6. 论文要求用计算机书写并打印成册，图纸要求用计算机绘制并打印成图；7. 设计参考资料：7.1 《发电厂电气部分》四川联大范锡普主编；7.2 《变电所设计技术规程》 SDJ2-76 水电版；7.3 《电力工程电气设计手册》电气一、二次部分；7.4 《电力工程电气设备手册》电气一、二次部分；7.5 《35－110kV变电所设计规范》（GB50059-92）；7.6 《35－110kV高压配电装置设计》（GB50060-92）；7.7 《农村小型化变电所设计规程》（DL/T 5078－1997）；7.8 《电力系统设计技术规程》（SDJ161-85）；8. 设计指导教师：彭海洋9. 设计任务下达单位：石河子广播电视大学10. 设计任务下达时间：2009年11月2日。
35kV变电站新建工程初步设计
35kV变电站新建⼯程初步设计35kV变电站新建⼯程初步设计XX玻璃35kV变电站新建⼯程设计说明书XX电⼒勘测设计院有限责任公司设计资质证书：勘测资质证书：⼆○⼀○年七⽉⽬录1⼯程概况 (1)1.1 设计依据 (1)1.2 接⼊系统及站址概况 (1)2 电⽓⼀次部分 (1)2.1 变电站建设规模 (1)2.2 短路电流计算及主要设备选择 (1)2.3 站区平⾯布置 (4)2.4 防雷保护及接地 (4)2.5 站⽤电 (4)2.6 全站照明 (5)2.7 电缆敷设与电缆防⽕ (5)3 电⽓⼆次部分 (5)3.1 综合概述 (5)3.2 保护部分 (6)3.4 当地监控功能 (8)3.5 计量系统 (9)4 交直流系统 (9)4.1 直流系统 (9)4.2 交流系统 (9)5 谐波监测系统 (10)6 110kV变电站出⼝ (10)7 ⼟建部分 (10)7.1 站址⽔⽂⽓象条件 (10)7.2 地震烈度 (10)7.3 变电站建筑及结构 (11)7.4 消防系统 (11)1⼯程概况1.1 设计依据（1）2010年5⽉10⽇XX市XX玻璃有限公司⽂件《XX市XX玻璃有限公司关于建⽴35kV变电站项⽬的申请》。
（2）XX供电发展[2010]46号《关于XX市XX玻璃有限公司新建35kV变电站供电⽅案的批复》。
（3）XX市XX玻璃有限公司提供的相关资料。
1.2 接⼊系统及站址概况新建XX玻璃35kV变电站位于XX市⾦百家⼯业园区中⼼，杜村村南，距杜村变电站1.7公⾥处，主要供⼚区内⽣活、⽣产⽤电，占地⾯积约5.01 亩。
新建XX玻璃35kV变电站出线占⽤杜村110 kV变电站35kV I母线3332间隔和II母线3443间隔，正常⽅式3332出线作主供电源，3443出线作备⽤电源。
2 电⽓⼀次部分2.1 变电站建设规模根据规划和负荷预测，本变电站建设规模如下：1、主变压器：终期规模为两台，本期⼀次建成；额定容量为：2X12500kVA ；额定电压⽐：35/10.5kV。
35kv降压变电站初步设计_毕业设计
35kv降压变电站初步设计_毕业设计35kv降压变电站初步设计前⾔建国以来，我国的电⼒⼯业发展迅速。
到⽬前，我国的总装机容量和发电量均居世界第四位。
但是我国⽬前的电⼒还不能满⾜国民经济发展的需要，必须加快发展。
《电⼒系统设计技术规程》第1.0.2条规定系统设计应在国家计划经济指导下，在审议后的中期、长期电⼒规划的基础上，从电⼒系统整体出发，进⼀步研究并提出系统的具体发展⽅案；应合理利⽤能源，节约能源；合理布局电源⽹络，使发、输、变电及⽆功建设配套协调，并为系统继电保护设计、系统安全⾃动装置设计及下⼀级电压的系统设计等创造条件；设计⽅案应技术先进、过度⽅便、运⾏灵活、切实可⾏，以经济、可靠、质量合格和充⾜的电能满⾜国民经济各部门于⼈民⽣活不断增长的需要。
这次的设计涉及变压器选择、主接线选择、负荷及短路计算等⽅⾯知识进⾏详细介绍分析，⼒求做出最完美的设计。
毕业设计是教学过程中的⼀个重要环节，通过设计可以巩固各课程理论知识，了解变电所设计的基本⽅法，了解变电所电能分配等各种实际问题，培养独⽴分析和解决实际⼯程技术问题的能⼒，同时对电⼒⼯业的有关政策、⽅针、技术规程有⼀定的了解，在计算绘图、编号、设计说明书等⽅⾯得到训练，为今后⼯作奠定基础。
⽬录前⾔.................................................................I 摘要 (1)第1章绪论 (2)1.1设计依据 (2)1.2设计条件 (2)1.3、进出回数 (2)1.4系统情况 (2)1.5站内负荷分布 (2)1.6负荷的重要性 (3)1.7 所址条件 (3)第2章负荷与⽆功补偿计算 (4)2.1负荷计算与计算负荷 (4)2.2⽆功补偿的计算 (5)第3章主变压器的分析与选择 (6)3.1 绕组数量的分析 (6)3.2 如何确定的主变压器台数 (6)3.3 进⾏变压器容量和型号确定 (7)3.4 绕组连接⽅式的确定 (8)第4章⼀次主接线的选择 (9)4.1 对电⽓主接线的基本要求 (9)4.2⼀次主接线接线⽅案 (10)4.3 35KV侧主接线⽅式的选择 (13)4.4 10KV侧接线⽅式选择 (14)第5章分析计算短路电流 (15)5.1 短路计算的⽬的 (15)5.2短路的种类 (15)5.3电⼒系统中短路的类型 (15)5.4 短路计算 (16)第6章⼀次电⽓设备选择 (21)6.1 如何进⾏电⽓设备 (21)6.2 ⾼压开关柜的选择 (23)6.2.3 10KV侧开关柜的选择 (24)6.3 互感器的选择 (25)6.4 隔离开关的选择 (27)6.5 ⾼压断路器的选择 (29)第7章配电装置及总平⾯布置设计 (32)7.1 配电装置设计原则 (32)7.2 总平⾯设计 (34)第8章防雷设备 (37)8.1 雷害的来源 (37)8.2 直击雷保护 (37)8.3 雷电侵⼊波保护 (41)参考⽂献 (42)致谢 (43)摘要本次设计建设⼀座35KV降压变电站，负荷性质为地区负荷。
35变电站初步设计
第1章任务书南昌工程学院课程设计（论文）任务书3.课程设计(论文)题目：某35kV变电所电气初步设计II、课程设计(论文)使用的原始资料(数据)及设计技术要求：1.系统阻抗X=1.02 （S j=100MV A,U j=U av）2.所址概况：变电所所址选在离某县城2公里的荒山坡上，周围有电力排灌站2座，乡镇企业3个，接近负荷中心，交通方便，地势平坦，进出线走廊尚可，无洪水威胁，地下无矿藏。
土壤电阻率100Ω m（5月测量）。
3.进出线回路及负荷数据（1）35kV进线1回，方向朝南。
（2）10kV出线6～8回（近期6回，预留2回）。
10kV总负荷2500kW，5年后5000kW，COSφ=0.8，同时率0.8。
每回出线负荷大致相等。
无一级负荷。
出现方向：3回正北，3回东北，2回西北。
（3）要求无功功率就地平衡（变电所内装有无功补偿装置）。
（4）所用电负荷自定。
I II、课程设计(论文)工作内容及完成时间：1、选择主变的容量、型号、台数2、电气主接线的设计3、选择35kV側的断路器4、编制设计说明书Ⅳ、主要参考资料：1、《发电厂变电站电气部分》马良玉2、《电力设计手册》第一册上海科技出版社3、《发电厂电气设备》华中工学院范锡普4、《电气工程专业毕业设计指南电力系统分册》中国水利电力出版社陈跃机械电气学院 09供电专业类 1 班学生：日期：自11年5月9日至11年5月20日指导教师：胡雪云助理指导教师(并指出所负责的部分)：教研室主任：附注:任务书应该附在已完成的课程设计说明书首页。
第2章设计说明书2.1 设计依据根据设计任务书给出的条件2.2 设计的原则1、要遵守国家的法律、法规。
贯彻执行国家经济建设的方针，政策和基本建设步骤，特别适应贯彻执行提高综合经济效益和促进技术进步的方针。
2、要根据国家规范、标准与有关规定，结合工程的不同性质不同要求，要实行资源的综合利用，要节约能源、水源、要保护环境，要节约用地并合理使用劳动力，要立足于自力更生。
35kV主变增容工程施工组织设计
35千伏***变增容改造工程施工四措批准：审核：编制：****电业有限责任公司2012年10月30日审批意见一、初审：二、审核：三、批准：工程概况1.1设计依据1.1.1河南省电力公司豫电发展[2012]307号文件：《关于印发河南省2012年农网改造升级工程35千伏及以下项目可行性研究报告审查意见的通知》1.1.2《35kV—110kV变电所设计规范》GB50059—2011《3kV—110kV高压配电装置设计规范》GB50060—20081.2 批复设计规模将2#主变5000kVA变压器更换为10000kVA变压器。
1.3 设计内容一台10000kVA变压器安装及其基础。
2 变电站概况2.1 变电站现状35kV**变位于******，于1996年建成投运，现有主变两台，**变型号：SZ10-8000/35，**型号：SZ7-5000/35，额定容量5.0 MV A +8.0MV A；35kV**2回，分别为**线和**线，供电电源为220kV**变和110kV**变，35kV接线方式采用单母线分段接线，；10kV接线方式采用单母分段接线，出线7回，电容器1回，电容器容量4000kV AR，全站为全户外中型布置方式。
综自系统采用深圳市新世纪电气有限公司NCE-8000B系列产品；通信设备采用深圳中兴公司，设备型号：ZXMPS320。
直流系统采用深圳市新世纪电气有限公司，控制回路8回，合闸回路6回。
远程图像监控系统采用浙江大华技术股份有限公司DH600系列产品。
2.2 短路电流计算及热稳定校验2.2.1 短路电流计算35kV**变由220kV**变和110kV**变供电，最大运行方式从220KV**变-35KV**变，线路长度2.5公里，系统阻抗为：0.2641Ω;最小运行方式从110kV**变-35kV**变，线路长度6.2公里，系统阻抗为：0.7628Ω，根据以上运行方式，短路电流计算结果如下：表2-1注：系统阻抗值为运行阻抗值2.2.2 热稳定校验根据短路电流计算结果，系统最大运行方式下，短路电流35kV侧为5.91kA，10kV侧短路电流为6.595 kA，取热稳定校验值3秒计算，已满足要求。
乌仁都西35kV变电站工程初步设计
1. 概述1.1.设计依据鄂托克旗电力有限责任公司设计委托书。
1.2 设计内容：1.2.1电力系统、系统继电保护、系统调度自动化。
1.2.2 乌仁都西35kV变电站。
1.2.3 通信部分1.2.4 投资概算。
2 电力负荷、工程建设的必要性2.1电力负荷预测根据鄂托克旗电力有限责任公司提供资料，本工程具体用电负荷如下：500户农牧民用电：2100kW4家整合煤矿：4500kW新建煤矿：7500 kW3家选矿厂：2200kVA用电负荷总计约：16300kW2.2 工程建设的必要性由于阿尔巴什110kV变至旧乌仁都西35kV输电线路经过采空区，急需改造该线路和新建乌仁都西35kV变电站，建成后，将旧乌仁都西35kV变电站所带负荷转接至新乌仁都西35kV变电站。
2.3 接入系统方案根据委托设计内容，新建乌仁都西35kV变电站供电电源从阿尔巴斯110kV变至旧乌仁都西35kV输电线路154#杆“T”接。
从“T”接点至新站，线路单回路架设，架空导线选择LGJ-150/25钢芯铝绞线，长度约5.5公里。
3．变电站站址概况新建乌仁都西35kV变电站属于工业广场规划范围内，交通方便，站址较平坦、开阔，站址区域内为荒地，无建筑物，便于变电站的各级出线走廊布置，适宜建设变电站。
4. 变电站施工电源新建变电站临时施工电源从912蒙西煤矿线引接，线路长度约800米。
5．主要技术方案5.1 电气一次部分5.1.1电气主接线主变压器：远期1×10MVA+1×20MVA；本期1×10MVA+1×20MVA。
35kV远期规划3回进出线，采用单母线分段接线；本期建设2回，采用单母线分段接线。
10kV远期规划12回进出线，采用单母线分段接线；本期建设8回，采用单母线分段接线。
电容出线2回。
（详见电气主接线图D01—01）5.1.2 电气总平面35KV配电装置采用屋外软导线中型布置；10KV采用屋内配电装置布置，10KV电容户外布置。
35KV变电站增容改造方案
35KV变电站增容改造方案一、变电站现状现35KV/10KV变电站主变容量为3150KV A，变压器型号为S7—3150—35/10、35KV侧额定电流IH1=52A、10KV侧额定电流为IH2=173.3A，变压器总重为8320公斤，变电站有备用主变一台，10KV侧共有7路出口，分别供给碎矿、磨浮、磨机、祁美、井下、地表用电，站内有备用10KV开关柜2台，以上10KV开关柜型号均为GG1A型，内有过电流保护，35KV主变保护有差动、过电流、过负荷、温度、重瓦斯等保护。
变压器运行情况：通过35KV变电站运行抄表记录及实际观察情况看，现在变压器运行高峰期在上午9点到下午4点，35KV侧电流达到51A，有时可达到52A 以上，超过变压器额定容量，与变压器额定电流52A相比已经达到满载，甚至有短时间过负荷现象。
在此基础上，矿内根据生产需要将在06年下半年对公峪矿区F118新竖井工程进行建设及07年上半年选厂工艺改造，将再增加1000KW的负荷，变压器将严重超载，所以变电站必须增容改造。
二、增容改造方案根据现在负荷情况及增加的负荷，将3150KV A主变更新为一台4000KV A变压器为宜，根据设备部统计增加容量为1000KW，取平均需用系数为0.75，所以4000KV A 容量可满足用电要求。
选用一台变压器供电方案的有利条件是：如果主变出现故障，可以迅速将备用的3150KV A变压器更换上去，同时需要做的工作是重新整定差动保护，过电流保护，这些保护的整定工作的进行可与更换变压器工作同时进行，变电站可备用一台2—3KW小型发电机作为整定保护电源及电动工具电源之用，更换变压器的时间不会太长，6—8小时也可完成，这样的结果虽然3150KV A满足不了全部生产用电，但是通过合理调荷，进行调荷压峰，一些不重要的设备可停开或错开时间开车3150KV A变压器可短时维持系统生产用电。
如果按此方案10KV高压室可保持原状不动，两台10KV备用开关柜投入，供给新增用电设备即可，在这里需要强调的是我们的有利条件是有现成的备用变压器，另外实施本方案10KV高压室可维持不动，工程量小。
XX站X#主变增容初步设计说明书
XX35kV站2#主变增容工程初步设计说明书XX35kV站2#主变增容工程初步设计说明书批准：审定：校核：编写：目录1 概述 (1)1.1 设计依据 (1)1.2 主要技术经济指标 (1)1.3 工程现状 (1)2 变电站接入系统及建设规模 (1)2.1工程建设的必要性 (1)2.2 建设规模及内容 (2)3.1 变电站现状 (2)3.1．1 35KV部分 (2)3.1．2 10kV部分 (2)3.1．3 主变部分 (2)3.2 扩建内容 (2)3.3短路电流计算 (3)3.4 主要设备选择 (3)3．4.1 设备绝缘配合原则 (3)3．4.2 主要设备型号规范 (3)3.5 防雷保护及接地 (4)3．5.1 防雷保护 (4)3．5.2 接地 (4)3.6 电缆敷设与电缆防火 (5)4. 电气二次部分 (5)5 土建部分 (5)6 附件 (5)1 概述1.1 设计依据XX农网输变电工程可研审查意见1.2 主要技术经济指标工程总投资：xx万元1.2.1 三材用量（估算）钢材：0.8吨木材：立方米水泥：5吨1.2.2 工程总投资：变电部分： xx万元站内通讯： xx万元1.3 工程现状XX县XX35kV站, 目前规模为（6300+6300）kVA有载调压变压器。
35kV进线终期2回，已建设2回，采用单母线分段接线方式。
10kV出线终期8回，已建设5回，单母线分段接线方式。
无功补偿容量终期为（4*1000）kvar，一期容量为1500kvar 。
二次保护为综自模式。
2 变电站接入系统及建设规模2.1工程建设的必要性XX35千伏变电站位于XX县XX，目前主变容量为2*6300kVA，该站是县城负荷的主供站，随着负荷的不断增长，已不能满足县城经济的发展需求， xx年负荷高峰时，最高负荷已达到xxMW，原主变容量已经无法满足负荷增长的需求，并且随着新建和续建企业的不断增加，负荷还在呈逐年上升趋势。
根据负荷发展情况看，XX35kV变电站增容是非常必要的。
(原版,未修改)35kV高安变电站主变增容及10kV配电室设计说明
35kV高安站1#，2#主变增容及10kV配电装置改造初步设计说明书重庆市腾泰电力有限责任公司二O一五年十一月35kV高安站1#，2#主变增容及10kV配电装置改造初步设计说明书批准：审核：校核：编制：第一部分设计依据和标准1）《国家电网公司“两型一化”变电站设计建设导则》2）《高压输变电设备的绝缘配合使用原则》（GB/T 311.2-2002）3）《电力装置的继电保护和自动装置设计规范》（GB/T 50062-2008）4）《继电保护及安全自动装置技术规程》（GB/T 14285-2006）5）《电力装置的电测量仪表装置设计规范》（GB/T 50063-2008）6）《供配电系统设计规范》（GB 50052-2009）7）《通用用电设备配电设计规范》（GB 50055-2011）8）《高压开关设备和控制设备标准的共同技术要求》（GB/T 11022-1999）9）《电力工程电缆设计规范》（GB/T 50217-2007）10）《电气简图用图形符号》（GB/T 4728-2008）11）《电能质量公用电网谐波》（GB/T 14549-1993）12）《交流电气装置的过电压保护和绝缘配合》（DL/T 620-1997）13）《交流电气装置的接地》（DL/T 621-1997）14）《电力变压器》（IEC 60076-2006）15）《高压电缆的选择指南》（IEC 60183-1990）16）《高压交流断路器》（IEC 62271-2005）17）《高压电缆选用导则》（DL/T 401-2002）18）《3.6kV～40.5kV交流金属封闭开关设备和控制设备》（GB 3906-2006）19）《额定电压1kV（Um=1.2kV)到35kV（Um=40.5kV)挤包绝缘电力电缆及附件》（GB/T 12706-2002）20）《低压配电设计规范》（GB 50054-2011）21）《火力发电厂与变电站设计防火规范》（GB 50229-2006）22）《导体和电器选择设计技术规定》（DL/T 5222-2005）23) 《国家电网公司输变电工程设计典型设计35kV变电站分册》24）《高压配电装置设计技术规程》（DL/T 5352-2006）25）《并联电容器装置设计规范》（GB 50227-2008 ）26）《火电厂变电站二次接线设计规程》（DL/T 5136-2012）27）《电力工程直流系统设计技术规程》（DL/T 5044-2004）28）《国家电网公司输变电工程典型造价》29）《国家电网公司十八项电网重大反事故措施》30）垫江供电公司《垫江供电公司“十三五”电网发展规划》31）渝电发展（2015）141号国网重庆市电力公司关于下达农村电网改造升级工程2015年新增中央预算内投资计划的通知第二部分电气一次部分1.1 变电站现状1）主变压器：现有#1主变SZ9-6300/35、#2主变S7-5000/35,电压等级35/10kV。
35KV变电站增容改造设计说明
大厂祁各庄35KV变电站增容改造说明一、概述(一)设计依据：1.国家标准GB 50053-1994《10kV及以下变电所设计规范》；2.国家标准GB 50060-1992《3～110kV高压配电装置设计规范》；3.国家标准GB/T 17467-1998《高低压预装式变电站》；4.国家标准GB/T 11022-1999《高压开关设备和控制设备标准的共用技术要求》；5.电力行业标准 DL/T537-1993《6～35kV箱式变电站订货技术规范》；6.供电公司的技术要求。
（二）配置原则: 35kV采用单母线接线方式，节省资金并便于维护，35KV设备及无功补偿设备采用户外布置。
10kV采用单母线分段接线方式，考虑到节约土地、安全可靠、技术先进， 10KV设备采用箱式变电站， 10kV配电装置采用金属铠装移开式开关柜。
采用变电站分层分布式综合自动化设计，本站为无人值守变电站，实现遥控、遥测、遥信、遥调；远动信号上传至当地调度中心；采用微机型保护，装设站内视频监控系统。
二、建设规模（一）35kV变电站设备1）．电气主接线35kV母线采用单母线运行方式，35kV进线2回，10kV母线采用单母分段运行方式，10kV出线6回。
2）．电气设备主变压器增容为2台20000kVA (35/10kV)，选低耗、节能有载调压变压器，35kV开关采用SF6开关，10kV开关采用真空开关，无功补偿电容器为两组，其中1组补偿2000Kvar，另一组补偿3000Kvar。
3）.站用变选用一台S9—50kVA（35/0.4kV）直配变一台和SCB10—30kVA （10/0.4kV），供微机运行装置及二次保护电源，作生活照明及检查、试验电源。
（二）保护与自动化1）. 35kV、10kV保护照综合自动化无人值守变电站进行设计均采用微机保护。
35kV 设置主变保护，10kV设置线路保护和电容器保护。
2）. 本站是无人职守变电站，当地后台监控系统能实现采集遥测、遥信、遥控、遥调等功能。
35kV变电站扩建工程初步设计
目录第一章工程概述 (2)1.设计依据 (2)2.建设必要性 (2)3.XX变现状 (4)4.本期建设规模 (4)5．接入系统方式 (5)6.扩建环境条件 (6)7.设计水平年 (6)8.工程投资 (6)第二章电气一次部分 (6)1.电气主接线 (6)2.短路电流计算及主设备选型 (7)3.电气布置及配电装置： (9)4.防雷接地 (9)5.照明 (10)6.设备外绝缘污秽等级 (10)第三章电气二次部分 (10)1.综自系统现状说明： (10)2.二期设备布置 (10)3.通讯配置 (11)4.计量仪表 (11)5.元件保护配置 (11)6.自动装置 (12)7.变电站综合自动化系统 (12)8.直流系统 (13)9.交流不停电电源（UPS）系统 (14)10.电缆防火 (14)第一章工程概述1.设计依据1) 可研批复2)《35～110kV变电所设计规范》（GB500059-92）3)《并联电容器装臵设计规范》（GB500227-2008）4)《电力工程电缆设计规范》（GB50217-1994）5)《高压配电设备的绝缘配合》（GB311.1-1997）6)《变电站总布臵设计技术规程》（DL/T5056-2007）2.建设必要性1)XX乡基本情况XX变电站位于XX县城西南30公里处XX乡东北，担负XX乡供电任务。
XX乡有效灌溉面积7460公顷，辖区内68个行政村， 63个自然村，人口95135。
2)XX乡现有电力设施和用电情况目前该供电区有35kVXX变电站一座，容量1×6.3MVA。
10kV线路3条，长度93公里，导线型号LJG-120，配变110台，总容量19550千伏安，09年最高负荷5000千瓦，供电量2000万千瓦时。
3)XX乡电量及负荷预测XX 乡历史电量及负荷XX 乡未来几年负荷预测从以上两表中可以看出，该乡05-09年度电量增长率为21.2%，负荷增长率为15.6%，未来几年负荷预测考虑其它因素按15%计算。
