主板诊断卡代码对应故障及解决方法
电脑主板诊断卡显示代码故障,维修中的经验
转自电脑疯子论坛深情一刀对于不同的主板BIOS，检测卡检验出来的代码是不一样的，但是检测卡也不是十全十美，所以他只是提供给我们一个参考！现在话不多说，直接把自己曾经见过的故障码给大家看看C0：开机检测代码显示C0，这为主板BIOS故障或者主板芯片已坏C1：C1本为检测是否内存通过，停止即为不过，但是主板也有故障嫌疑的C3：内存问题D3、D4：此都为内存问题，但是主板内存插槽也有可能，多数出在AMD的板上，这时可以把CPU风扇拿出来，上紧CPU再进行通电测试25: 25为显卡或插槽问题，一般清过主板BIOS就能亮机。
不然就换过显卡26或者2b：亮机，不亮机考虑显卡31：显卡或插槽问题45:显卡问题00：刚开机就直接到00或者FF是CPU或者主板芯片坏FF：刚开机就直接到00或者FF是CPU或者主板芯片坏,也可能是供电不足(20楼提出,表示感谢) 13：在AMI BIOS13是正常75：BIOS故障，重设BIOS即可00:开机代码转到最后显示为这个为正常已经亮机FF:开机代码转到最后显示为这个为正常已经亮机目前写到这里，今晚再想下维修中显示的代码那些，希望各位朋友也帮忙补充！！原:检测卡说明书代码含义代码Award BIOS Ami BIOS Phoenix BIOS或Tandy 3000 BIOS00 . 已显示系统的配置；即将控制INI19引导装入。
.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS写入／读出正在进行或者失灵。
03 清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。
ROM BIOS检查部件正在进行或失灵。
04 使8042键盘控制器复位，核实TESTKBRD。
主板诊断卡常见代码含义及处理方法

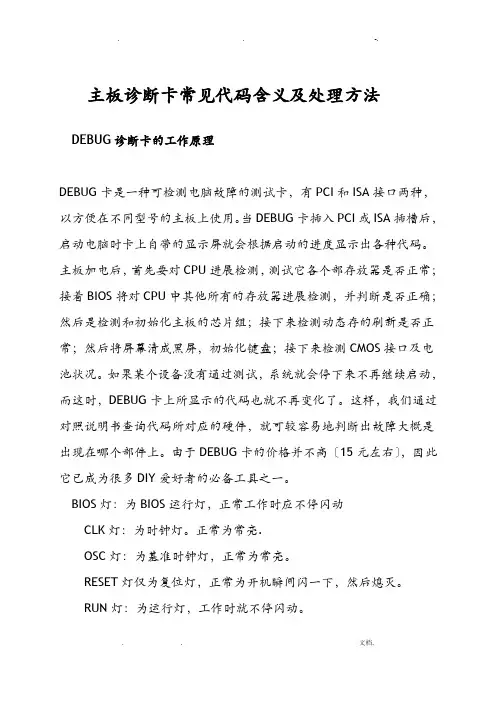

主板诊断卡常见代码含义及处理方法DEBUG诊断卡的工作原理DEBUG卡是一种可检测电脑故障的测试卡，有PCI和ISA接口两种，以方便在不同型号的主板上使用。
当DEBUG卡插入PCI或ISA插槽后，启动电脑时卡上自带的显示屏就会根据启动的进度显示出各种代码。
主板加电后，首先要对CPU进行检测，测试它各个内部寄存器是否正常；接着BIOS将对CPU中其他所有的寄存器进行检测，并判断是否正确；然后是检测和初始化主板的芯片组；接下来检测动态内存的刷新是否正常；然后将屏幕清成黑屏，初始化键盘；接下来检测CMOS 接口及电池状况。
如果某个设备没有通过测试，系统就会停下来不再继续启动，而这时，DEBUG卡上所显示的代码也就不再变化了。
这样，我们通过对照说明书查询代码所对应的硬件，就可较容易地判断出故障大概是出现在哪个部件上。
由于DEBUG卡的价格并不高（15元左右），因此它已成为很多DIY爱好者的必备工具之一。
BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。
正常为常亮.OSC灯：为基准时钟灯，正常为常亮。
RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。
RUN灯：为运行灯，工作时就不停闪动。
+12V，-12V，+5V，+3.3V灯正常为常亮正常启动电脑时,主板检测卡显示的代码从开始显示FF(或者00),然后不停跳动代码,最后又显示FF(或者00).如果主板有问题了,检测卡显示的代码就会停在某个位置不动.实战DEBUG诊断卡的使用DEBUG卡的使用也很简单，下面针对几种常见的故障代码和大家讨论一下解决问题的方法。
需说明的是，目前市场上的主板绝大部分使用的是AWARD BIOS或AMI BIOS，由于目前DEBUG卡实际上是调用了主板BIOS的自检过程，所以主板BIOS程序的不同，DEBUG卡显示的代码也不同，解决问题的方法也不可一概而论。
因此我们也将分两个部分讨论。
以下的说明中将选择最常见的故障代码及解决方法，至于其他更详细的代码含义，请读者参考DEBUG卡的说明手册。
主板诊断卡常见跑码及维修故障说明
BIOS和CMOS区别与联系
CMOS（Complementary Metal Oxide Semiconductor 互补金属氧化 物半导体原指一种芯片的制程，用CMOS制作的芯片具有省电和低温 的特性，用来储存计算器的设置和系统日期时间。RTC/CMOS RAM整 合在南桥中，通过外部搭配的电池供电。因为CMOS制作的内存耗电 很低，就算计算机一两年都不开电源，CMOS中记录的值也一样可以 得到完整的保存
常见代码
C0---CPU和北桥通信异常，BIOS本身资料异常。重点检查CPU到北桥线路。 CF---CMOS电路异常，常见于NVIDIA芯片组， 44,20,50,55,70---等NV桥空焊 45---NVIDIA 主板CMOS电路异常，先检测PCIE，再检测内存 C1---44循环8次以后跳过--不认显卡。 Intel原装板跑25--刷BIOS，不跑码刷BIOS C1---内存不过 07循环跑---查IO的工作条件（2个时钟）或者I/O坏 83627 18 21脚8712 47 49 E9---Intel原装板BIOS资料错误或者BIOS CONFIG跳冒反了
1.假的AGP倒数第三脚是3.3V
2.看AGP槽的走线，如果通过南桥的就表示是假的AGP
3.看主板的北桥是否支持独立的AGP
内存类代码
D3 D4 C1 C3 DE E0 E1 ED A7 AF AD B0 等
跑内存代码如何判定是否内存故障的经验 1.不管插不插内存 都不报警 ---刷BIOS ，检测SMBDATA SMBCLK 2.不管插不插内存都会报警 --刷BIOS，查内存的主工作条件（南桥未识别到内 存） 3.不插内存会报警 插上内存后不报警--刷BIOS 查内存的数据地址线。
BIOS（Basic Input Output System基本输入输出系统）其实是一 些程序，他可以对主机板上所有设备进行测试和参数设定，BIOS程 序储存在ROM芯片中。它们的联系是：通过BIOS程序可以对CMOS RAM的值进行修改。
主板诊断卡常见跑码及维修故障说明
主板诊断卡指示灯含义
CLK：总线时钟---空板上电即应常亮，否则时钟信号不正常。
RST：复位---开机或按复位开关亮一下后熄灭，复位正常。若复位灯常亮或不亮 都表示复位不正常。
IRDY：主设备准备好---有主设备信号是闪亮，否则不亮。
FRAME：帧周期---PCI槽有循环帧信号时才闪亮，平时常亮。
BIOS：基本输入/输出---主板运行时，对主板有读操作时就闪亮。
OSC：振荡---ISA插槽的主振信号，空板上电应则常亮，否则停振。
不走内存
C1，C3，C5，C6，d3，d4，A0，A1，A8，E1，F1，b0 检修方法： （1）清洁主板，CMOS放电 （2）查内存跳频（频率，电压，旧板才有） （3）内存接触不良，槽氧化，槽烧坏。 （4）查内存供电，时钟，DDR3的内存的复位。 （5）内存系统管理总线，SPD供电，VTT上拉供电。 （6）内存上拉供电不良，测AD线。 （7） BIOS程序不良，BIOS芯片坏。 （8）NB松焊，NB不良。 （AMD系列） （9）加焊CPU座，南桥。
DDR1 DDR2在有上拉排阻的情况下使用打值法准确性很低。 电流法： 1.稳压电源调节电压到3V左右 2.稳压电压调节限流0,15A 3.稳压电源负极接主板螺丝孔 4.万用表红笔接电压正极， 5.黑笔接内存打值卡数据线 6.读取万用表电流值，偏小的线有断路，值偏大的有短路
不走CPU的代码
00，FF，C0，d0，E0，88，乱码 检修方法： （1）清洁主板，CMOS放电，查CMOS跳线， （2）查CPU跳频（频率，电压，旧板才有） （3）CPU接触不良，座氧化，座松焊，座断针。 （4）复查CPU核心供电，时钟，复位-上假负载测。 （5）CPU VTT，PG，电压是否正常 （6）测CPU的AD线对地阻值，前端总线不良， （7） BIOS程序不良，BIOS芯片坏。（测CS） （8）NB供电不正常，NB空焊或不良。 （9）I/0损坏，加焊南桥。
主板诊断卡常见代码含义及处理方法

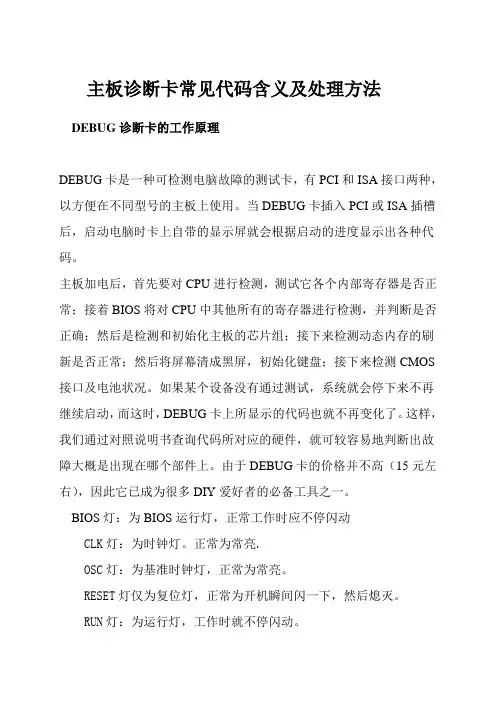

主板诊断卡常见代码含义及处理方法DEBUG诊断卡的工作原理DEBUG卡是一种可检测电脑故障的测试卡，有PCI和ISA接口两种，以方便在不同型号的主板上使用。
当DEBUG卡插入PCI或ISA插槽后，启动电脑时卡上自带的显示屏就会根据启动的进度显示出各种代码。
主板加电后，首先要对CPU进展检测，测试它各个部存放器是否正常；接着BIOS将对CPU中其他所有的存放器进展检测，并判断是否正确；然后是检测和初始化主板的芯片组；接下来检测动态存的刷新是否正常；然后将屏幕清成黑屏，初始化键盘；接下来检测CMOS接口及电池状况。
如果某个设备没有通过测试，系统就会停下来不再继续启动，而这时，DEBUG卡上所显示的代码也就不再变化了。
这样，我们通过对照说明书查询代码所对应的硬件，就可较容易地判断出故障大概是出现在哪个部件上。
由于DEBUG卡的价格并不高〔15元左右〕，因此它已成为很多DIY爱好者的必备工具之一。
BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。
正常为常亮.OSC灯：为基准时钟灯，正常为常亮。
RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。
RUN灯：为运行灯，工作时就不停闪动。
+12V，-12V，+5V，+3.3V灯正常为常亮正常启动电脑时,主板检测卡显示的代码从开场显示FF(或者00),然后不停跳动代码,最后又显示FF(或者00).如果主板有问题了,检测卡显示的代码就会停在某个位置不动.实战DEBUG诊断卡的使用DEBUG卡的使用也很简单，下面针对几种常见的故障代码和大家讨论一下解决问题的方法。
需说明的是，目前市场上的主板绝大局部使用的是AWARD BIOS或AMI BIOS，由于目前DEBUG卡实际上是调用了主板BIOS的自检过程，所以主板BIOS程序的不同，DEBUG卡显示的代码也不同，解决问题的方法也不可一概而论。
因此我们也将分两个局部讨论。
以下的说明中将选择最常见的故障代码及解决方法，至于其他更详细的代码含义，请读者参考DEBUG卡的说明手册。
主板诊断卡常见代码含义及处理方法
主板诊断卡常见代码含义及处理方法DEBUG诊断卡的工作原理DEBUG卡是一种可检测电脑故障的测试卡，有PCI和ISA接口两种，以方便在不同型号的主板上使用。
当DEBUG卡插入PCI或ISA插槽后，启动电脑时卡上自带的显示屏就会根据启动的进度显示出各种代码。
主板加电后，首先要对CPU进行检测，测试它各个部寄存器是否正常；接着BIOS将对CPU中其他所有的寄存器进行检测，并判断是否正确；然后是检测和初始化主板的芯片组；接下来检测动态存的刷新是否正常；然后将屏幕清成黑屏，初始化键盘；接下来检测CMOS接口及电池状况。
如果某个设备没有通过测试，系统就会停下来不再继续启动，而这时，DEBUG卡上所显示的代码也就不再变化了。
这样，我们通过对照说明书查询代码所对应的硬件，就可较容易地判断出故障大概是出现在哪个部件上。
由于DEBUG卡的价格并不高（15元左右），因此它已成为很多DIY爱好者的必备工具之一。
BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。
正常为常亮.OSC灯：为基准时钟灯，正常为常亮。
RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。
RUN灯：为运行灯，工作时就不停闪动。
+12V，-12V，+5V，+3.3V灯正常为常亮正常启动电脑时,主板检测卡显示的代码从开始显示FF(或者00),然后不停跳动代码,最后又显示FF(或者00).如果主板有问题了,检测卡显示的代码就会停在某个位置不动.实战DEBUG诊断卡的使用DEBUG卡的使用也很简单，下面针对几种常见的故障代码和大家讨论一下解决问题的方法。
需说明的是，目前市场上的主板绝大部分使用的是AWARD BIOS或AMI BIOS，由于目前DEBUG卡实际上是调用了主板BIOS的自检过程，所以主板BIOS程序的不同，DEBUG卡显示的代码也不同，解决问题的方法也不可一概而论。
因此我们也将分两个部分讨论。
以下的说明中将选择最常见的故障代码及解决方法，至于其他更详细的代码含义，请读者参考DEBUG卡的说明手册。
主板检测卡代码大全+常见代码维修
1A、测试第2通道的中断控制器（8259）屏蔽位。正在触发存储器更新线路，即将检查15微秒通／断时间。第一个64DKRAM第10位故障。
1B、测试CMOS电池电平。完成存储器更新时间30微秒测试；即将开始基本的64K存储器测试。第一个64DKRAM第11位故障。
错误代码：01代码含义：处理器测试解决方法：说明CPU本身没有通过测试，这时应检查CPU相关设备。如对CPU进行过超频，请将CPU的频率还原至默认频率，并检查CPU电压、外频和倍频是否设置正确。如一切正常故障依旧，则可更换CPU再试。
错误代码：C1至C5代码含义：内存自检解决方法：较常见的故障现象，它一般表示系统中的内存存在故障。要解决这类故障，可首先对内存实行除洁金手指部分，直到金手指重新出现金属光泽为止，然后清理掉内存槽里的杂物，并检查内存槽内的金属弹片是否有变形、断裂或氧化生锈现象。开机测试后如故障依旧，可更换内存再试。如有多条内存，可使用替换法查找故障所在。
错误代码：0D代码含义：视频通道测试解决方法：这也是一种较常见的故障现象，它一般表示显卡检测未通过。这时应检查显卡与主板的连接是否正常，如发现显卡松动等现象，应及时将其重新插入插槽中。如显卡与主板的接触没有问题，则可取下显卡清理其上的灰尘，并清洁显卡的金手指部份，再插到主板上测试。如故障依旧，则可更换显卡测试。一般系统启动过0D后，就已将显示信号传输至显示器，此时显示器的指示灯变绿，然后DEBUG卡继续跳至31，显示器开始显示自检信息，这时就可通过显示器上的相关信息判断电脑故障了
4、C1~05循环跳变 测32.768MHZ是否正常 BIOS损坏 I/O或南桥损坏
电脑主板故障诊断检测卡代码
电脑主板故障诊断检测卡代码电脑主板故障诊断检测卡代码表BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。
正常为常亮.OSC灯：为基准时钟灯，正常为常亮。
RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。
RUN灯：为运行灯，工作时就不停闪动。
+12V，-12V，+5V，+3.3V灯正常为常亮1．检测卡跑00，CO，CF,FF或者D1原因：CPU插槽脏。
针脚坏，接触不好。
CPU，内存超频了。
CPU供电不良。
某芯片发热，硬件某部分资源不正常，在CMOS里把其关闭或者更换该集成资源的芯片2. C1，C2，C6，C7或者E1：内存接触不良，（用镊子划）。
测内存工作电压（SDRAM 3.3V，DDR 2.5与1.6V。
）测时钟CPU旁排阻是否有损坏。
测CPU地址线与数据线。
北桥坏3.C1~05循环跳变：BIOS损坏I/O坏或者者南桥坏.4.C1,C3,C6:刷BIOS换电源,换CPU,换转接卡有能够解决问题.检查BIOS座.PCB断线,板上粘有导电物.清洗内存与插槽.换内存条.换内存插槽..换I/O.北桥虚焊或者者坏.5循环显示C1~C3.或者者C1~C5等刷BIOS.换I/O有的时候可解决问题.PCB断线,板上粘有导电物可考虑换电容.换CPU.换内存南桥坏.6.显BO代码：看内存电压,清CMOS,北桥坏7.显示25代码北桥问题.'8.跑0D后不亮:外频,倍频跳线9.显2B代码后不亮刷BIOS.清除BIOS.时钟发生器不良.北桥供电不正常或者者北桥坏10.跑50代码：I/O错,南北桥,BIOS坏11.跑41代码：BIOS刷新.PCB坏或者者上面有导电物12.跑R6代码:检测不到显卡.划者是内存没有过13.跑R7代码:显卡初始化没有完成.是内存错,或者者是显卡没有插好.清洗插槽.反复插试内存.14.跑E0代码:CPU 没有工作.插槽脏,针脚坏15 D5 ：是内存旁边的3极管坏了-- 诊断卡代码表特殊代码"00"与"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或者"ff"，则主板ok。
主板故障诊断卡代码查询(已整理)
显示FF或00，CPU没有工作ATX电源损坏CPU脚焊点因为长时间的热胀冷缩，脱焊CPU附近的电解电容爆裂CPU附近的功率三极管烧毁代码：FF、00、C0、D0、CF、F1或什么也没有表示CPU没通过C1、C6、C3、D3、D4、D6、D8、B0、A7、E1表示内存不过24、25、26、01、0A、0B、2A、2B、31表示显卡不过某些集成显卡主板23、24、25表示可以正常点亮，某些VIA芯片组显示13则表示可以点亮，某些品牌机里的主板显示0B则表示正常，某些主板显示4E表示正常点亮，某些INTEL芯片组的主板显示26或16则表示可以正常点亮。
C1、C6、C3、01、02这个组合循环跳变大部分是I/0坏或刷BIOS如显示05、ED、41则直接刷BIOS一、主板检测卡各指示灯说明BIOS灯:为BIOS运行灯、正常工作时应不停闪动CLK灯：为时钟灯、正常为常亮OSC灯：为基准时钟灯、正常为常亮RESET灯：为复位灯、正常为开机瞬间闪一下，然后熄灭RUN灯：为运行灯、工作时应不停闪动+12V、-12V、+5V、+3.3V灯正常为常亮二、常见代码检修1、00、CO、CF、FF或D1测BIOS芯片CS有无片选：（1）、有片选：换BIOS、测BIOS的OE是否有效、测PCI的AD线、测CPU复位有无1.5V--0V跳变（2）、无片选：测PCI的FRAME、测CPU的DBSY ADS#，如不正常则北桥坏、若帧周期信号不正常则南桥坏2、C0CPU插槽脏、针脚坏、接触不好换电源、换CPU、换转接卡有时可解决问题刷BIOS、检查BIOS座I/O坏、北桥虚焊、南弱桥坏PCB断线、板上粘有导电物3、C1、C3、C6、A7或E1内存接触不良（用镊子划内存槽）测内存工作电压SDRAM （3.3V），DDR（2.5和1.25V）测时钟（CLK0~CLK3）CPU旁排阻是否损坏测CPU地址线和数据线测DDR的负载排阻和数据排阻北桥坏4、C1~05循环跳变测32.768MHZ是否正常BIOS损坏I/O或南桥损坏5、C1、C3、C6刷BIOS、检查BIOS座换电源、换CPU，换转接卡有时可解决问题PCB断线、板上粘有导电物换内存条，PC100、PC133，或速度更快更稳定的内存换内存插槽，有些主板的内存条插槽要先插最靠里面或最靠外面的槽才可工作目测内存槽是否有短路等机械类损坏现象没内存的CLK0、CLK1、CLK2、CLK3、CLK4，内存主供电打阻值检查是否有断路现象换I/O芯片、北桥虚焊或北桥坏6、循环显示C1-C3或C1-C5刷BIOS换I/O有时可解决问题、检查I/O外围电路PCB断线、板上粘有导电物换电源、换CPU、换内存南桥坏7、其它代码刷BIOS换电源、CPU、内存检查I/O外围电路、换I/O芯片PCB断线、板上粘有导电物、南桥坏8、bO代码测内存的数据负载电压1.25V、2.5V（DDR）清CMOS测北桥供电或北桥坏9、25代码测AGP核心供电4X（1.5V）、8X（0.8V）、2X（3.3V）北桥供电、北桥坏10、走od后不亮测PCI插槽之间电阻和排阻外频、倍频跳线11、若显示Ob显示器仍不亮换显卡，有时主板与显卡不兼容换电源、换CPU、换内存换显卡插槽、PCB断线、板上粘有导电物刷BIOS换I/O查北桥供电或南北桥坏查PCI、AGP槽附近的排阻和电容12、显2d代码测AGP的AD线初始化INTR信号北桥供电不正常或北桥坏13、显2d代码后不变刷BIOS时钟发生器不良清除CMOS北桥供电不正常或北桥坏14、显示50代码I/O供电或I/O芯片坏南桥供电或南桥坏BIOS坏、北桥坏15、显示41刷BIOSA18跳线PCB断线、板上粘有导电物I/O坏、南桥坏错误代码：00(FF)代码含义：主板没有正常自检解决方法：这种故障较麻烦，原因可能是主板或CPU没有正常工作。
电脑主板诊断卡显示代码故障维修中的经验
对于不同的主板BIOS，检测卡检验出来的代码是不一样的，但是检测卡也不是十全十美，所以他只是提供给我们一个参考！现在话不多说，直接把自己曾经见过的故障码给大家看看C0：开机检测代码显示C0，这为主板BIOS故障或者主板芯片已坏C1：C1本为检测是否内存通过，停止即为不过，但是主板也有故障嫌疑的C3：内存问题D3、D4：此都为内存问题，但是主板内存插槽也有可能，多数出在AMD的板上，这时可以把CPU风扇拿出来，上紧CPU再进行通电测试25: 25为显卡或插槽问题，一般清过主板BIOS就能亮机。
不然就换过显卡26或者2b：亮机，不亮机考虑显卡31：显卡或插槽问题45:显卡问题00：刚开机就直接到00或者FF是CPU或者主板芯片坏FF：刚开机就直接到00或者FF是CPU或者主板芯片坏,也可能是供电不足(20楼提出,表示感谢)13：在AMI BIOS13是正常75：BIOS故障，重设BIOS即可00:开机代码转到最后显示为这个为正常已经亮机FF:开机代码转到最后显示为这个为正常已经亮机目前写到这里，今晚再想下维修中显示的代码那些，希望各位朋友也帮忙补充！！原:检测卡说明书代码含义代码Award BIOS Ami BIOS Phoenix BIOS或Tandy 3000 BIOS00 . 已显示系统的配置；即将控制INI19引导装入。
.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS写入／读出正在进行或者失灵。
03 清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。
ROM BIOS检查部件正在进行或失灵。
04 使8042键盘控制器复位，核实TESTKBRD。
键盘控制器软复位／通电测试。
电脑主板故障诊断检测卡代码表与解决方案
、|!_一个人总要走陌生的路，看陌生的风景，听陌生的歌，然后在某个不经意的瞬间，你会发现，原本费尽心机想要忘记的事情真的就这么忘记了..电脑主板故障诊断检测卡代码表BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。
正常为常亮.OSC灯：为基准时钟灯，正常为常亮。
RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。
RUN灯：为运行灯，工作时就不停闪动。
+12V，-12V，+5V，+3.3V灯正常为常亮1．检测卡跑00，CO，CF,FF或D1原因：CPU插槽脏。
针脚坏，接触不好。
CPU，内存超频了。
CPU供电不良。
某芯片发热，硬件某部分资源不正常，在CMOS里把其关闭或更换该集成资源的芯片2. C1，C2，C6，C7或E1：内存接触不良，（用镊子划）。
测内存工作电压（SDRAM 3.3V，DDR 2.5和1.6V。
）测时钟CPU旁排阻是否有损坏。
测CPU地址线和数据线。
北桥坏3.C1~05循环跳变：BIOS损坏I/O坏或者南桥坏.4.C1,C3,C6:刷BIOS换电源,换CPU,换转接卡有可以解决问题.检查BIOS座.PCB断线,板上粘有导电物.清洗内存和插槽.换内存条.换内存插槽..换I/O.北桥虚焊或者坏.5循环显示C1~C3.或者C1~C5等刷BIOS.换I/O有时可解决问题.PCB断线,板上粘有导电物可考虑换电容.换CPU.换内存南桥坏.6.显BO代码：看内存电压,清CMOS,北桥坏7.显示25代码北桥问题.'8.跑0D后不亮:外频,倍频跳线9.显2B代码后不亮刷BIOS.清除 BIOS.时钟发生器不良.北桥供电不正常或者北桥坏10.跑50代码：I/O错,南北桥,BIOS坏11.跑41代码：BIOS刷新.PCB坏或者上面有导电物12.跑R6代码:检测不到显卡.划者是内存没有过13.跑 R7代码:显卡初始化没有完成.是内存错,或者是显卡没有插好.清洗插槽.反复插试内存.14.跑E0代码:CPU 没有工作.插槽脏,针脚坏15 D5 ：是内存旁边的3极管坏了-- 诊断卡代码表特殊代码"00"和"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或"ff"，则主板ok。
主板诊断卡常见代码含义及处理方法
主板诊断卡常见代码含义及处理方法DEBUG诊断卡的工作原理DEBUG卡是一种可检测电脑故障的测试卡，有PCI和ISA接口两种，以方便在不同型号的主板上使用。
当DEBUG卡插入PCI或ISA插槽后，启动电脑时卡上自带的显示屏就会根据启动的进度显示出各种代码。
主板加电后，首先要对CPU进行检测，测试它各个内部寄存器是否正常；接着BIOS将对CPU中其他所有的寄存器进行检测，并判断是否正确；然后是检测和初始化主板的芯片组；接下来检测动态内存的刷新是否正常；然后将屏幕清成黑屏，初始化键盘；接下来检测CMOS 接口及电池状况。
如果某个设备没有通过测试，系统就会停下来不再继续启动，而这时，DEBUG卡上所显示的代码也就不再变化了。
这样，我们通过对照说明书查询代码所对应的硬件，就可较容易地判断出故障大概是出现在哪个部件上。
由于DEBUG卡的价格并不高（15元左右），因此它已成为很多DIY爱好者的必备工具之一。
BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。
正常为常亮.OSC灯：为基准时钟灯，正常为常亮。
RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。
RUN灯：为运行灯，工作时就不停闪动。
+12V，-12V，+5V，+3.3V灯正常为常亮正常启动电脑时,主板检测卡显示的代码从开始显示FF(或者00),然后不停跳动代码,最后又显示FF(或者00).如果主板有问题了,检测卡显示的代码就会停在某个位置不动.实战DEBUG诊断卡的使用DEBUG卡的使用也很简单，下面针对几种常见的故障代码和大家讨论一下解决问题的方法。
需说明的是，目前市场上的主板绝大部分使用的是AWARD BIOS或AMI BIOS，由于目前DEBUG卡实际上是调用了主板BIOS的自检过程，所以主板BIOS程序的不同，DEBUG卡显示的代码也不同，解决问题的方法也不可一概而论。
因此我们也将分两个部分讨论。
以下的说明中将选择最常见的故障代码及解决方法，至于其他更详细的代码含义，请读者参考DEBUG卡的说明手册。
主板诊断卡代码对应故障及解决方法
代码Award AMI Phoenix/Tandy300000 1．由一系列代码(不含“00”和“FF”)到“FF”或“00”，则主板自检已通过，OK。
2．出“00”，且不变码，则为主板没有运行，查CPU坏否、CPU跳线、或CPU设置正确否、电源正常否、主板电池等处有否发霉？3. 如果您在CMOS中设置为不提示错，则遇到非致命性故障时，诊断卡不会停下来而接着往后走一直到“00”，解决方法为更改CMOS 设置为提示所有错误再开机，这时若有非致命故障则停住，再根据代码排错。
同左同左01 处理器测试1，处理器状态核实，如果测试失败，循环是无限的。
试换CPU，查CPU 跳线或CPU设置错否？处理器寄存器的测试即将开始，非屏蔽中断即将停用。
建议排除方法同左CPU寄存器测试正在进行或者失灵。
建议排除方法同左02 确定诊断的类型(正常或者制造)。
如果键盘缓冲器含有数据就会失效。
试查主板中与键盘相关电路及键盘本身。
使用非屏蔽中断；通过延迟开始。
查主板和CPU。
CMOS写入/读出正在进行或者失灵。
试查主板电池等。
代码Award AMI Phoenix/Tandy300003 清除8042键盘控制器，发出TEST-KBRD命令(AAH)。
查键盘内部电路及软件。
通电延迟已完成ROM BIOS检查部件正在进行或失灵。
查主板BIOS芯片是否已插好或周边电路发霉。
04 使8042键盘控制器复位，核实TESTKBRD。
查主板中键盘接口电路。
键盘控制器软复位／通电测试。
查主板中的键盘控制部分的电路。
可编程间隔计时器的测试正在进行或失灵。
查主板中与定时器相关的电路。
05 如果不断重复制造测试1至5，可获得8042控制状态。
查主板中键盘控制电路。
已确定软复位／通电；即将启动ROM.。
查主板ROM 芯片及其支持电路。
DMA初始页面寄存器读／写准备正在进行或失灵。
查主板中与DMA有关的芯片及其外围电路。
06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS寄存器的工作。
主板诊断卡代码全解析及解决方法(DOC44页)
主板诊断卡代码全解析及解决方法目录一、概述………………………………………………………………………．１二、用户必读………………………………………………………………….２三、指示灯含义速查表 (2)四、使用方法流程图………………………………………………………….３五、故障代码含义及故障位置解决方法速查表……………………………．４六、常见问题的解决方法 (28)七、主板诊断卡常见代码及解决方法 (29)a、常见代码及解决…………………………………………….２９ｂ、其他常用代码 (30)一、概述诊断卡也叫POＳT卡（Power On Self Tesｔ)，其工作原理是利用主板中BIOS内部自检程序的检测结果,通过代码一一显示出来，结合本书的代码含义速查表就能很快地知道电脑故障所在。
尤其在ＰＣ机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍。
BIOＳ在每次开机时,对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件进行严格测试,并分析系统配置，对已配置的基本Ｉ/O设置进行初始化,一切正常后,再引导操作系统。
其显著特点是以是否出现光标为分界线,先对关键性部件进行测试。
关键性部件发生故障强制机器转入停机,显示器无光标,则屏幕无任何反应。
然后,对非关键性部件进行测试，如有故障机器也继续运行,同时显示器显示出错信息，当机器出现故障,尤其是出现关键性故障，屏幕上无显示时，将本卡插入扩弃槽内。
根据卡上显示的代码，表示的故障原因和部位,就可清楚地知道故障所在。
二、用户必读１、故障代码含义速查表是按代码值从小到大排序，卡中出码顺序由主板BIO Ｓ确定。
２、未定义的代码表中未能列出。
３、对于不同BIＯS（常用的AMI、Aｗarｄ、Ｐhoｅｎiｘ）同一代码所代表的意义不同，因此应弄清您所检测的电脑是属于哪一种类型的BＩOS,您可查阅您的电脑使用手册，或从主板上的BIＯS芯片上直接查看,也可以在启动的屏幕中直接看到。
主板诊断卡常见代码及解决方法

- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
代码Award AMI Phoenix/Tandy300000 1．由一系列代码(不含“00”和“FF”)到“FF”或“00”，则主板自检已通过，OK。
2．出“00”，且不变码，则为主板没有运行，查CPU坏否、CPU跳线、或CPU设置正确否、电源正常否、主板电池等处有否发霉？3. 如果您在CMOS中设置为不提示错，则遇到非致命性故障时，诊断卡不会停下来而接着往后走一直到“00”，解决方法为更改CMOS 设置为提示所有错误再开机，这时若有非致命故障则停住，再根据代码排错。
同左同左01 处理器测试1，处理器状态核实，如果测试失败，循环是无限的。
试换CPU，查CPU 跳线或CPU设置错否？处理器寄存器的测试即将开始，非屏蔽中断即将停用。
建议排除方法同左CPU寄存器测试正在进行或者失灵。
建议排除方法同左02 确定诊断的类型(正常或者制造)。
如果键盘缓冲器含有数据就会失效。
试查主板中与键盘相关电路及键盘本身。
使用非屏蔽中断；通过延迟开始。
查主板和CPU。
CMOS写入/读出正在进行或者失灵。
试查主板电池等。
代码Award AMI Phoenix/Tandy300003 清除8042键盘控制器，发出TEST-KBRD命令(AAH)。
查键盘内部电路及软件。
通电延迟已完成ROM BIOS检查部件正在进行或失灵。
查主板BIOS芯片是否已插好或周边电路发霉。
04 使8042键盘控制器复位，核实TESTKBRD。
查主板中键盘接口电路。
键盘控制器软复位／通电测试。
查主板中的键盘控制部分的电路。
可编程间隔计时器的测试正在进行或失灵。
查主板中与定时器相关的电路。
05 如果不断重复制造测试1至5，可获得8042控制状态。
查主板中键盘控制电路。
已确定软复位／通电；即将启动ROM.。
查主板ROM 芯片及其支持电路。
DMA初始页面寄存器读／写准备正在进行或失灵。
查主板中与DMA有关的芯片及其外围电路。
06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS寄存器的工作。
查主板中与DMA相关的电路。
已启动ROM计算ROM BIOS 检查总和，以及检查键盘缓冲器是否清除。
查主板RCM芯片及其支持电路。
DMA 初始页面寄存器读/写测试正在进行或失灵。
查主板中与DMA有关芯片及其外围电路。
07 处理器测试2，核实CPU寄存器的工作。
查CPU是否插好，或CPU坏，或CPU跳线等设置有错否。
ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BA T(基本保证测试)命令。
查主板中键盘接口电路或试更换键盘。
08 使CMOS计时器作初始准备，正常地更新计时器的循环。
查主板中CMOS电路及芯片。
已向键盘发出BA T命令，即将写入BAT命令。
查主板键盘控制电路及键盘本身RAM更新检验正在进行或失灵。
查主板的内存接口电路及内存槽和内存条。
代码Award AMI Phoenix/Tandy300009 EPROM检查总和且必须等于零才通过。
查主板的BIOS电路及芯片。
核实键盘的基本保证测试，接着核实键盘命令字节。
查主板的键盘插座及试换键盘。
第一个64K RAM测试正在进行。
查找方法同上。
0A 使视频接口作初始准备。
查与显卡有关的电路。
发出键盘命令字节代码，即将写入命令字节数据。
试换键盘。
第一个64K RAM芯片或数据线失灵，移位。
同上。
0B 测试8254芯片的DMA通道0。
查主板中键盘控制电路及键盘中的控制电路。
写入键盘控制器命令字节，即将发出引脚23和24的封锁/解锁命令。
查键盘控制器电路。
第一个64K RAM的奇／偶逻辑失灵。
同上。
0C 测试8254通道1。
查键盘中的控制电路。
键盘控制器引脚23，24已屏蔽／解锁；已发出NOP命令。
试换键盘。
第一个64K RAM 的地址线故障。
同上。
0D 1、检查CPU速度是否与系统时钟匹配。
查CPU跳级及CMOS中关于CPU参数的设置。
2、检查控制芯片已编程值是否符合初设置。
3、视频通道测试，如果失败，则鸣喇叭。
已处理NOP命令；接着测试CMOS停开寄存器。
查主板中控制CMOS的相关电路。
第一个64K RAM的寄偶性失灵。
同上。
0E 测试CMOS停机字节。
查主板中CMOS 芯片及电路。
CMOS状态寄存器读／写测试；将计算CMOS检查总和。
查主板CMOS芯片及其支持电路和主板电池。
初始化输入输出端口地址。
查主板中与I／O相关的芯片及其外围电路，并注意插入的扩展卡等外部设备的I／O地址是否有冲突。
代码Award AMI Phoenix/Tandy30000F 测试扩展的CMOS。
已计算CMOS检查总和写入诊断字节；CMOS开始初始准备。
查主板电池及CMOS芯片。
10 测试DMA通道0。
查主板中DMA芯片及电路。
CMOS已作初始准备，CMOS状态寄存器即将为日期和时间作初始准备。
查主板中CMOS控制电路。
第一个64K RAM第0位故障。
查主板中内存管理电路及内存槽有否生锈？有杂物否？内存条坏否？11 测试DMA通道1。
查主板中DMA芯片及该芯片周边电路。
CMOS状态寄存器已作初始准备，即将停用DMA和中断控制器。
查主板中与DMA和中断控制器有关芯片及其外围电路。
第一个64K RAM第1位故障。
同代码10。
12 测试DMA页面寄存器。
查主板中DMA 芯片及该芯片的周边电路。
停用DMA控制器1以及中断控制器1和2；即将视频显示器并使端口B作初始准备。
查主板或显卡中视频接口电路。
第一个64K RAM第2位故障。
同代码10。
13 测试8741键盘控制器接口。
查主板中键盘接口电路。
视频显示器已停用，端口B已作初始准备；即将开始电路片初始化／存储器自动检测。
查显卡中控制芯片、显存芯片及其外围电路。
第一个64K RAM第3位故障。
同代码10。
代码Award AMI Phoenix/Tandy300014 测试8254计时器0。
查主板中的计时器电路。
电路片初始化／存储器自动检测结束；8254计时器测试即将开始。
查主板中8254或与计时器有关的芯片及其支持电路。
第一个64K RAM第4位故障。
同代码10。
15 测8259中断屏蔽位。
查主板中的8259芯片及其周边电路。
第2通道计时器测试了一半；8254第2通道计时器即将完成测试。
查主板中计时器电路部分。
第一个64K RAM第5位故障。
同代码10。
16 建立8259所用的中断矢量表。
查主板中8259芯片及其周围电路。
第2通道计时器测试结束；8254第1通道计时器即将完成测试。
查主板中计时器芯片及其外围。
第一个64K RAM第6位故障。
同代码10。
17 调准视频输入／输出工作，若装有视频BIOS则启用。
查显卡及主板中与显卡有关的控制电路。
第1通道计时器测试结束；8254第0通道计时器即将完成测试。
查主板中计时器电路。
第一个64K RAM第7位故障。
同代码10。
18 测试视频存储器，如果安装选用的视频BIOS通过本项测试，则可绕过。
查显卡中的BIOS芯片及其周围电路。
第0通道计时器测试结束；即将开始更新存储器。
查主板中内存管理电路，内存槽及内存条。
第一个64K RAM 第8位故障。
同代码10。
19 测试第1通道的中断控制器（8259）屏蔽位。
查主板中的8259芯片。
已开始更新存储器。
第一个64K RAM第9位故障。
同代码10。
代码Award AMI Phoenix/Tandy30001A 测试第2通道的中断控制器（8259）屏蔽位。
查主板中的8259芯片。
正在触发存储器更新线路，即将检查15微秒通／断时间。
查主板内存芯片及其接口电路。
第一个64K RAM第10位故障。
同代码10。
1B 测试CMOS电池电平。
查主板中电池有电否，有些板的电池装在CMOS模块里面，可拆下上盖更换电池。
完成存储器更新时间30微秒测试；即将开始基本的64K存储器测试。
查主板内存控制部分及内存槽和内存条。
第一个64K RAM第11位故障。
同代码10。
1C 测试CMOS检查总和。
查主板中CMOS 芯片及其电路。
第一个64K RAM第12位故障。
同代码10。
1D 调定CMOS的配置。
查主板中CMOS 芯片。
第一个64K RAM第13位故障。
同代码10。
1E 测定系统存储器的大小，并且把它和CMOS值比较。
查主板中的CMOS电路及主板中的内存。
第一个64K RAM第14位故障。
同代码10。
1F 测试64K存储器至最高640K。
查主板中的内存条或内存芯片。
第一个64K RAM第15位故障。
同代码10。
20 测量固定的8259中断位。
查主板中8259芯片及周边电路。
开始基本的64K存储器测试；即将测试地址线。
查主板中内存接口及内存槽和内存条。
从属DMA寄存器测试正在进行或失灵。
查主板中包含有DMA的芯片及其支持电路。
21 维持不可屏蔽中断（NMI）位（奇偶性或输入／输出通道的检查）。
查主板中中断控制器芯片及其外围电路。
通过地址线测试；即将触发奇偶性。
查主板中与内存奇偶位相关的数据线电路。
主DMA寄存器测试正在进行或失灵。
同上。
22 测试8259的中断功能。
查主板中8259芯片及其周围电路。
结束触奇偶性；将开始串行数据读／写测试。
查主板中与内存控制部份和内存条、槽。
主中断屏蔽寄存器测试正在进行或失灵。
查主板中与中断控制器有关的芯片及其外围电路。
23 测试保护方式；虚拟方式和页面方式。
查主板内存芯片及其周围电路。
基本的64K串行数据读／写测试正常；即将开始中断矢量初始化之前的任何调节。
查主板中断控制器及与中断矢量有关的存储器部分。
从属中断屏蔽寄存器测试正在进行或失灵。
查主板中与中断控制器有关的芯片及其外围电路。
24 测定1Mb以上的扩展存储器。
查内存。
矢量初始化之前的任何调节完成，即将开始中断矢量的初始准备。
查主板中断控制器部份。
设置ES段地址寄存器注册表到内存高端。
查主板中与内存管理接口电路有关的芯片及其支持电路和内存条。
25 测试除头一个64K之后的所有存储器。
查内存。
完成中断矢量初始准备；将为旋转式继续开始读出8042的输入／输出端口。
查主板中8042芯片及其外围。
装入中断矢量正在进行或失灵。
查主板的内存控制电路及其内存槽和内存条。
26 1. 测试保护方式的例外情况。
查CPU 及主板中的内存等。
2. 无致命性故障，VGA显示正常，若有非致命性故障则在VGA显示屏中显示其错误信息，否则引导操作系统，此时“26”既为“OK”码，诊断卡再也没有其它代码可显。
1. 读写8042的输入／输出端口；即将为旋转式继续开始使全局数据作初始准备。
查主板中8042芯片部分。
2. 同左 1. 开启A20地址线使之参入寻址。
查主板中内存管理芯片A20引脚及其引脚的相关联的电路和内存槽中A20弹片是否接触不上内存条的金手指或内存条A20脚功能坏。
