建筑物耗热量指标和采暖设计热负荷
济南市居住建筑采暖耗热指标的确定及分析
月份
11 12 1 2 3
室外温度 Π℃
918 015 - 019 519 813
表 1 2006～2007 年北部地区典型换热站运行参数
换热站 1 蒸汽参数
温度Π℃ 压力ΠMPa 流量Π(tΠh)
164
015
3195
166
0128
3193
173
0137
3135
166
0156
2175
162
0144
[ 关键词 ] 采暖热指标 ;集中供热 ;加权平均 ;节能建筑 [ 中图分类号 ] TU832. 1 + 1 ; TU832. 5 + 1 [ 文献标识码 ] A
Determination and Analysis on Heating Index of Residential Buildings 24 卷
112 实际采暖热指标 实际供热运行中 ,在保证用户室内温度为 18 ℃
的前提下 ,本着节能降耗的原则 ,供热状况会及时调 节 。在某一室外温度下为满足室内热负荷的要求 , 所必须向单位建筑面积提供的热量 (即实际采暖热 指标) ,可通过 211 节中式 (1) 求得 。
运行参数资料 ,包括换热站内换热器进口蒸汽的温
度和压力 、凝水的温度和压力 、蒸汽流量和对应的室
外温度等 ,从而避开建筑形式的多因素影响[4] 。计
算的基本原理是 :通过进口蒸汽的温度和压力确定
其焓值 ,再通过凝水的温度和压力确定其焓值 ,二者
的焓差即是每 t 蒸汽所能提供给二级管网的热量 ,
该焓差乘以蒸汽的流量便可得每 h 该换热站所耗的
[摘 要 ] 本文针对济南市已有建筑采暖热指标大的问题 ,对济南市不同区域采暖现状进行了调研 ,从一个新的角度对 典型建筑的采暖热指标进行了探讨 ,分别计算了不同采暖区的采暖热指标 ,并对各采暖区热指标进行加权平均 ,最终得到适 宜于本地区的平均采暖热指标 ,该热指标的测定对集中供热系统的设计和运行具有参考和指导价值 。

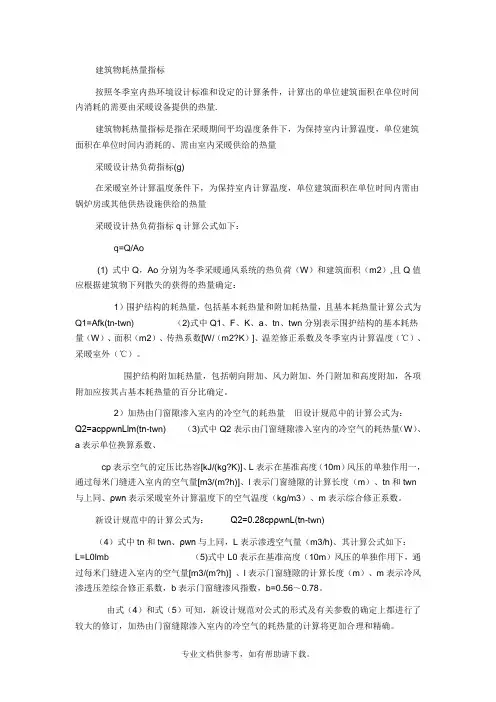

建筑物耗热量指标与热负荷指标
建筑物耗热量指标按照冬季室内热环境设计标准和设定的计算条件，计算出的单位建筑面积在单位时间内消耗的需要由采暖设备提供的热量.建筑物耗热量指标是指在采暖期间平均温度条件下，为保持室内计算温度，单位建筑面积在单位时间内消耗的、需由室内采暖供给的热量采暖设计热负荷指标(g)在采暖室外计算温度条件下，为保持室内计算温度，单位建筑面积在单位时间内需由锅炉房或其他供热设施供给的热量采暖设计热负荷指标q计算公式如下：q=Q/Ao(1) 式中Q，Ao分别为冬季采暖通风系统的热负荷（W）和建筑面积（m2）,且Q值应根据建筑物下列散失的获得的热量确定：1）围护结构的耗热量，包括基本耗热量和附加耗热量，且基本耗热量计算公式为Q1=Afk(tn-twn)（2)式中Q1、F、K、a、tn、twn分别表示围护结构的基本耗热量（W）、面积（m2）、传热系数[W/（m2?K）]、温差修正系数及冬季室内计算温度（℃）、采暖室外（℃）。
围护结构附加耗热量，包括朝向附加、风力附加、外门附加和高度附加，各项附加应按其占基本耗热量的百分比确定。
2）加热由门窗隙渗入室内的冷空气的耗热量旧设计规范中的计算公式为：Q2=acpρwnLlm(tn-twn) （3)式中Q2表示由门窗缝隙渗入室内的冷空气的耗热量（W）、a表示单位换算系数、cp表示空气的定压比热容[kJ/(kg?K)]、L表示在基准高度（10m）风压的单独作用一，通过每米门缝进入室内的空气量[m3/(m?h)]、l表示门窗缝隙的计算长度（m）、tn和twn 与上同、ρwn表示采暖室外计算温度下的空气温度（kg/m3）、m表示综合修正系数。
新设计规范中的计算公式为：Q2=0.28cpρwnL(tn-twn)（4）式中tn和twn、ρwn与上同，L表示渗透空气量（m3/h)、其计算公式如下：L=L0lmb （5)式中L0表示在基准高度（10m）风压的单独作用下，通过每米门缝进入室内的空气量[m3/(m?h)] 、l表示门窗缝隙的计算长度（m）、m表示冷风渗透压差综合修正系数，b表示门窗缝渗风指数，b=0.56～0.78。
供热基础知识(1)
1．城市集中供热由（热源）、（热网）及（热用户）三部分组成。
2．热电联产是指发电厂既生产（电能），又利用汽轮发电机作过功的蒸汽对用户（供热）的生产方式。
3．供热首站位于热电厂的出口，完成（汽）—（水）换热过程，并作为整个热网的热媒制备与输送中心。
4．热媒是指用以传递热能的中间媒介物质，主要有（蒸汽）介质和（热水）介质两种。
5．热网是指由城市集中供热热源，向热用户输送和分配供热介质的管线系统。
它由（一次网）和（二次网）组成。
6．换热站内主要设备有：（板式换热器）、（循环泵）、（补水泵）、（除污器）、（软化器）以及电气设备仪表等。
7．一次网通常指的是由（热源厂）至（换热站）的管道系统。
二次网通常指的是由（换热站）到（热用户）的供热管道系统。
8．一次网常设置的阀门有：（排气阀）、（泄水阀）、（关断阀）。
9．二次管网常设置的阀门有：（关断阀）、（排气阀）、（泄水阀）、（平衡阀）、（安全阀）。
10．北京地区供暖期为每年（11月15日）至次年的（3月15日），供暖时间为（120）天。
供暖期内，在用户房屋正常保温的情况下，室内温度应保证在（18±2）℃。
11．供热系统运行调节方式主要有：（质调节）、（量调节）、（质量调节）、（间歇调节）。
12．热量的传递方式有（传导）、（对流）、（辐射）。
13．1GJ=（109）J；1KWh=（0.0036）GJ14．1MPa=（100）m水柱=（10）kg/cm2=（1000）Kpa15．汽化是热水供热系统内，由于水的压力低于该点水温下的（汽化压力）而产生水蒸发变成蒸汽的现象。
16．管道支架分为（固定）支架、（导向）支架、（活动）支架。
17．热水管网根据平面布置分为（枝状）管网和（环状）管网。
18．系统定压点选在循环泵（入口）处。
19．热网的失水率一般控制在（1-2）%。
20．保证供热系统正常运行对水压的要求（保证运行合理压力）、（不倒空）、（不超压）、（不汽化）。
采暖工程：最详细的冷热负荷计算依据、公式与取值
采暖工程：最详细的冷热负荷计算依据、公式与取值建筑物的热负荷民用建筑供暖设计热负荷一. 房间热负荷的组成：a.围护结构的耗热量b.加热由门、孔洞侵入的冷空气的耗热量c.加热由门窗缝隙渗入室内空气的耗热量围护结构的温差传热量Qj=Kf(tn-tw)aQj---通过供暖房间某一面围护结构的温差传热，WK---该面围护结构的传热系数，W/m2 .℃F---该面维护结构的散热面积，m2tn--室内空气计算温度，℃tw--室外采暖计算温度，℃a---温差修正系数附加耗热量附加耗热量是按基本耗热量的百分比计算，考虑各项附加后的耗热量Q1=Qj(1+βch+βf+ βli+ βm)(1+ βf.g)(1+ βj)βch–朝向修正；βf–风力修正；βli–两面外墙修正；βm –窗墙面积比过大修正；βf.g–房高附加修正；βj –间歇附加修正；通过门窗缝隙的冷风渗透耗热量V=∑( l L m)l---房间某朝向上的门窗缝隙长度，mL---每米门窗缝隙的基准渗风量，m3/h·mm---门窗缝隙的渗风量综合修正系数外门开启冲入的冷风耗热量可按照建筑的形式查表计算工业厂房及辅助房间供暖设计热负荷1.基本耗热量及附加耗热量a. 室内空气温度的确定1）工作地带的设计温度 tg2）室内空气的计算温度 t n当车间高度≤4m时，tn=tg;当车间高度>4m时，对地面 tn=tg，对外墙、外窗和外门 tn=(tn+td)/2；对屋顶tn=td=tg+Δt(H-2)Δt = 0.3~1.5℃/m (温度梯度)b .当 tn分别按照地面、外墙及屋顶取不同值时，房高附加修正率βf .g=0 ，两面外墙修正βli =0 ；窗墙面积比过大修正βm =02.厂房的门窗缝隙冷风渗透耗热量3.厂房的大门开启冲入的冷风耗热量a.每班开启时间≤15min的大门，附加率为200~500%；b.每班开启时间>15min的外门，按照下列经验公式计算：G=A +(a +Nνw ) FG--冲入的冷风量，kg/s; N—常数，0.15~0.25a, A—系数，查表 ;Vw---冬季室外平均风速，m /sF--车间上部可能开启的排气窗或排气孔的面积，m2建筑物热负荷可按建筑体积估算Q N =a q N.VV (t n .p- t w)Q f=a q f. V V (tn .p- t w. f)建筑物热负荷可按建筑面积估算（方案设计）Q N= q N.S S建筑物的冷负荷一. 房间得热量的组成：a.通过围护结构传入室内的热量b.通过外窗进入的辐射热量c.人体散热量d.照明散热量e.设备、器具、管道及其他热源的散热量f.食物或物料散热量g.各种散湿过程产生的潜热量h.渗透空气带入室内得热量二.空调房间的冷负荷建筑围护结构传入室内得热量形成的冷负荷（太阳辐射进入室内的热量和室内外空气温差经围护结构传入的热量）人体散热形成的冷负荷灯光照明散热形成的冷负荷其他设备散热形成的冷负荷三.空调房间的湿负荷房间湿负荷的组成：a.人体的散湿量b.空气渗入带入的湿量c.化学反应过程的散湿量d.潮湿的表面、液面的散湿量e.食品及其他物料的散湿量f.其他设备的散湿量建筑围护结构传入室内得热量形成的冷负荷a.对流形式的得热量立即变成室内冷负荷b.太阳辐射得热量经过围护结构吸热-放热后，有时间的延迟和数量上的衰减所以计算这部分得热量时，应该逐时计算（这与计算热负荷时不同）热负荷计算---稳定传热冷负荷计算---不稳定传热1.围护结构的冷负荷a.外墙、屋面的传热冷负荷计算Qτ=K F ∆tτ-ξτ—计算时刻，点钟τ-ξ—温度波的作用时刻，点钟∆tτ-ξ—作用时刻下，冷负荷的计算温差℃例：延迟时间为5小时的外墙，在确定16时房间的热负荷时，应取时刻τ=16，ξ=5，作用时刻为τ-ξ=16-5=11时，16时外墙内表面。
建筑物耗热量指标与采暖设计热负荷指标的区别教程文件
建筑物耗热量指标与采暖设计热负荷指标的区别建筑物耗热量指标按照冬季室内热环境设计标准和设定的计算条件，计算出的单位建筑面积在单位时间内消耗的需要由采暖设备提供的热量。
建筑物耗热量指标是指在采暖期间平均温度条件下，为保持室内计算温度，单位建筑面积在单位时间内消耗的、需由室内采暖供给的热量采暖设计热负荷指标（g）在采暖室外计算温度条件下，为保持室内计算温度，单位建筑面积在单位时间内需由锅炉房或其他供热设施供给的热量采暖设计热负荷指标q 计算公式如下：q=Q/Ao (1)式中Q, Ao分别为冬季采暖通风系统的热负荷（W）和建筑面积（m2），且Q值应根据建筑物下列散失的获得的热量确1) 围护结构的耗热量，包括基本耗热量和附加耗热量，且基本耗热量计算公式为Q1=Afk(tn-twn)(2)式中Q1、F、K、a、tn、twn 分别表示围护结构的基本耗热量(W)、面积(m2)、传热系数[W/ (m2?K)卜温差修正系数及冬季室内计算温度(C)、采暖室外(C)。
围护结构附加耗热量，包括朝向附加、风力附加、外门附加和高度附加，各项附加应按其占基本耗热量的百分比确定。
2) 加热由门窗隙渗入室内的冷空气的耗热量旧设计规范中的计算公式为：Q2=acpp wnLlm(tn-twn)( 3)式中Q2 表示由门窗缝隙渗入室内的冷空气的耗热量( W)、 a 表示单位换算系数、cp 表示空气的定压比热容[kJ/(kg?K)]、L 表示在基准高度( 10m) 风压的单独作用一，通过每米门缝进入室内的空气量[m3/(m?h)] 、l 表示门窗缝隙的计算长度( m)、tn 和twn 与上同、p wn表示采暖室外计算温度下的空气温度(kg/m3 )、m 表示综合修正系数。
新设计规范中的计算公式为：Q2=0.28cp p wnL(tn-twn)(4、式中tn和twn、p wn与上同，L表示渗透空气量( m3/h) 、其计算公式如下：L=L0lmb(5)式中L0表示在基准高度(10m)风压的单独作用下，通过每米门缝进入室内的空气量[m3/(m?h)] 、l 表示门窗缝隙的计算长度(m )、m表示冷风渗透压差综合修正系数，b表示门窗缝渗风指数，b=0.56〜0.78。

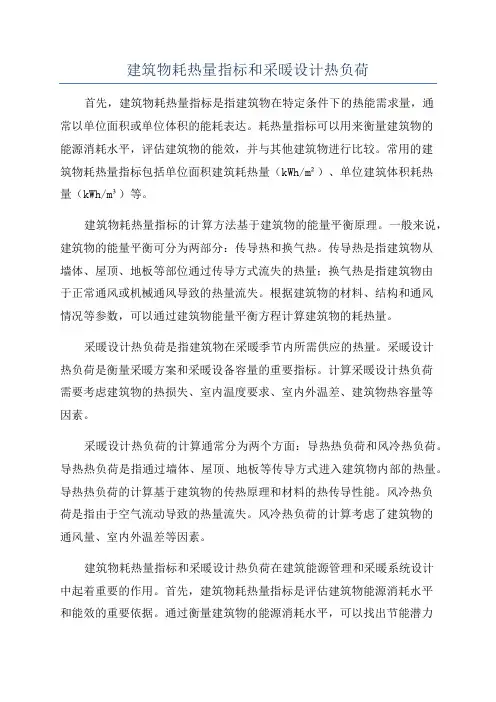

建筑物耗热量指标和采暖设计热负荷
建筑物耗热量指标和采暖设计热负荷首先，建筑物耗热量指标是指建筑物在特定条件下的热能需求量，通常以单位面积或单位体积的能耗表达。
耗热量指标可以用来衡量建筑物的能源消耗水平，评估建筑物的能效，并与其他建筑物进行比较。
常用的建筑物耗热量指标包括单位面积建筑耗热量（kWh/m²）、单位建筑体积耗热量（kWh/m³）等。
建筑物耗热量指标的计算方法基于建筑物的能量平衡原理。
一般来说，建筑物的能量平衡可分为两部分：传导热和换气热。
传导热是指建筑物从墙体、屋顶、地板等部位通过传导方式流失的热量；换气热是指建筑物由于正常通风或机械通风导致的热量流失。
根据建筑物的材料、结构和通风情况等参数，可以通过建筑物能量平衡方程计算建筑物的耗热量。
采暖设计热负荷是指建筑物在采暖季节内所需供应的热量。
采暖设计热负荷是衡量采暖方案和采暖设备容量的重要指标。
计算采暖设计热负荷需要考虑建筑物的热损失、室内温度要求、室内外温差、建筑物热容量等因素。
采暖设计热负荷的计算通常分为两个方面：导热热负荷和风冷热负荷。
导热热负荷是指通过墙体、屋顶、地板等传导方式进入建筑物内部的热量。
导热热负荷的计算基于建筑物的传热原理和材料的热传导性能。
风冷热负荷是指由于空气流动导致的热量流失。
风冷热负荷的计算考虑了建筑物的通风量、室内外温差等因素。
建筑物耗热量指标和采暖设计热负荷在建筑能源管理和采暖系统设计中起着重要的作用。
首先，建筑物耗热量指标是评估建筑物能源消耗水平和能效的重要依据。
通过衡量建筑物的能源消耗水平，可以找出节能潜力和问题所在，制定相应的能源管理措施。
其次，采暖设计热负荷的准确计算对于采暖系统的设计和容量确定至关重要。
准确计算采暖设计热负荷可以确保采暖系统运行正常，满足室内温度要求，同时避免设备过大或过小造成的能源浪费或不足。
总之，建筑物耗热量指标和采暖设计热负荷是评估建筑能源消耗和采暖装置设计的重要指标。
准确计算建筑物的耗热量指标和采暖设计热负荷可以为建筑能源管理和采暖系统设计提供科学依据，帮助提高建筑能效和保障室内舒适度。
北京市各种建筑供暖热指标
北京市居住类一步节能建筑热指标
一步能居住建筑 采暖建筑物耗热量指标（w/m ） 选用区间 30-32 推荐值 31
2
北京市居住类二步节能建筑热指
二步节能居住建筑
2
采暖设计热指标（w/m ） 选用区间 41-44 推荐值 43
采暖建筑物耗热量指标 （w/m2） 选用区间 推荐值 27-30 29
北京市居住类三步节能建筑热指标
不同供热形式建筑热指标 供热形式 市政热力 燃煤锅炉房 燃气锅炉房 壁挂炉
采暖建筑物耗热量指标（w/m2）
2
采暖设计热指标（w/m ） 选用区间 28-65 49-90 23-56 24-28 推荐值 48 50 50 28
选用区间 21-47 36-65 17-40 18-20
推荐值 34 37 37 19
北京市非节能、节能类公建的热指标
非节能、节能类公共建筑热指标 非节能公共建筑 采暖建筑物耗热量指标（w/m ） 选用区间 47-53 推荐值 51
2
节能公共建筑
2
采暖设计热指标（w/m ） 选用区间 64-73 推荐值 70
采暖建筑物耗热量指标（w/m2）
选用区间 33-44
推荐值 40
北京市不同供热形式建筑的热指标
节能居住建筑 采暖设计热指标（w/m2） 选用区间 36-41 推荐值 39
居住类二步节能建筑热指标
二步节能居住建筑 采暖设计热指标（w/m2） 选用区间 37-42 推荐值 40
节能公共建筑 采暖设计热指标（w/m2） 选用区间 45-61 推荐值 55
三步节能居住建筑 采暖建筑物耗热量指标（w/m ） 选用区间 23-28 推荐值 28
2
采暖设计热指标（w/m ） 选用区间 31-39 推荐值 38
建筑节能名词术语及节能规范
五.表面换热阻(R) Surface heat transfer resistance 表面换热系数的倒数，在内表面，称为内表面换热阻；在 外表面，称为外表面换热阻，单位：㎡· K／W。 六.围护结构 Building envelope 建筑物及房间各面的围挡物，如墙体、屋顶、地板、地面 和门窗等，分内外围护结构两类。 七.热桥(也称作冷桥) Thermal bridge 围护结构中包含金属、钢筋混凝土或混凝土梁、柱、肋等 部位，在室内外温差作用下，形成热流密集、内表面温 度较低的部位。这些部位形成传热的桥梁，故称热桥。 八.围护结构传热系数(K) Overall heat transfer coefficient
consumption
按照夏季室内热环境设计标准和设定的计算条件，计算
出的单位建筑面积空调设备每年所要消耗的电能。 二十七.采暖年耗电量 Annual heating electricity
consumption
按照冬季室内热环境设计标准和设定的计算条件，计算 出的单位建筑面积采暖设备每年所要消耗的电能。
qsol：太阳辐射引起的得热
有效传热系数：Ki· ＝ qnet/ (ti - te) eff 在两侧空气温差为1K时，单位面积围护结构在单位时 间内的净热损失。
三、建筑物耗热量指标计算中εi的取值确定
⑴附录中已提供8 个地区的εi取值， 可以直接采用；其 他地区可根据采暖 期室外平均温度就 近采用。 ⑵东南西北四个朝 向和水平面，均可 参照该附录。东南 和西南向可按南向 采用，东北和西北 向可按北向采用。 其他朝向可按就近 朝向采用。
二十八.空调、采暖设备能效比(EER) energy efficiency
ratio
在额定工况下，空调、采暖设备提供的冷量或热量与设 备本身所消耗的能量之比。 二十九.热惰性指标(D) Index of thermal inertia 表征围护结构反抗温度波动和热流波动能力的无量纲指 标，其值等于材料层热阻与蓄热系数的乘积 。 三十.典型气象年(TMY) Typical Meteoroitgical Year 以近30年的月平均值为依据，从近10年的资料中选取一 年各月接近30年的平均值作为典型气象年。由于选取的月 平均值在不同的年份，资料不连续，还需要进行月间平滑 处理。
【暖通空调知识】采暖设计热负荷指标
【暖通空调知识】采暖设计热负荷指标采暖设计热负荷概算指标中常见的有体积热负荷指标、面积热负荷指标。
它们的相同点：都是热指标。
不同点：体积热指标指的是单位供暖体积的指标；面积热指标是指单位面积的指标。
我觉得体积热指标更合适些，因为和房间的高度有关，也就是和围护结构的面积关系更密切。
在采暖室外计算温度条件下，为保持室内计算温度，单位建筑面积在单位时间内需由锅炉房韩国电热膜供暖或其他供热设施供给的热量，单位：W/`M^2`。
编辑本段计算方法在采暖室外计算温度条件下，为保持室内计算温度，单位建筑面积在单位时间内需由锅炉房或其他供热设施供给的热量采暖设计热负荷指标q计算公式如下：q=Q/Ao(1)式中Q，Ao分别为冬季采暖通风系统的热负荷（W）和建筑面积（m2）,且Q值应根据建筑物下列散失的获得的热量确定：1）围护结构的耗热量，包括基本耗热量和附加耗热量，且基本耗热量计算公式为Q1=Afk(tn-twn)（2)式中Q1、F、K、a、tn、twn分别表示围护结构的基本耗热量（W）、面积（m2）、传热系数[W/（m2?K）]、温差修正系数及冬季室内计算温度（℃）、采暖室外（℃）。
围护结构附加耗热量，包括朝向附加、风力附加、外门附加和高度附加，各项附加应按其占基本耗热量的百分比确定。
2）加热由门窗隙渗入室内的冷空气的耗热量旧设计规范中的计算公式为：Q2=acpρwnLlm(tn-twn)（3)式中Q2表示由门窗缝隙渗入室内的冷空气的耗热量（W）、a表示单位换算系数、cp表示空气的定压比热容[kJ/(kg/K)]、L表示在基准高度（10m）风压的单独作用一，通过每米门缝进入室内的空气量[m3/(m?h)]、l表示门窗缝隙的计算长度（m）、tn和twn与上同、ρwn表示采暖室外计算温度下的空气温度（kg/m3）、m 表示综合修正系数。
新设计规范中的计算公式为：Q2=0.28cpρwnL(tn-twn)（4）式中tn和twn、ρwn与上同，L表示渗透空气量（m3/h)、其计算公式如下：L=L0lmb（5)式中L0表示在基准高度（10m）风压的单独作用下，通过每米门缝进入室内的空气量[m3/(m/h)] 、表示门窗缝隙的计算长度（m）、m表示冷风渗透压差综合修正系数，b表示门窗缝渗风指数，b=0.56～0.78。
建筑节能基础知识
建筑气候分区
2.2
建筑节能领域中常用的名词术语
导热系数(入)Coefficient Of thermal conductivity 稳态条件下，1m厚的物体，两侧表面温差为1K时，单 位时间内通过单位面积传递的热量，单位：W／(m· K) 通常把导热系数较低材料称为保温 材料，把导热系数在0.05W/m· K以 下材料称为高效保温材料。 静止的空气是导热系数最小的一种
2.3不同热工分区下的建筑节能设计原理
严寒与寒冷地区
改进建筑物围护结构保温性能，进一步减低采暖需热
量 推广各类专门的通风换气窗，实现可控制的通风换气， 避免为了通风换气而开窗，造成过大的热损失 改善采暖的末端调节性能，避免过热 推行地板采暖等低温采暖方式，从而降低供热热源温 度，提高热源效率 积极挖掘利用目前的集中供热网，发展以热电联产为 主的高效节能热源
采暖室外计算温度：以日平均温度为基础，按历年平均不保
证5天，通过统计气象资料确定的用于采暖设计的室外空气 计算参数。（如：北京冬季采暖室外计算温度是-7.6度，说 明一年中，北京低于-7.6度的日子最多只能出现5天）
二者区别： 建筑物耗热量指标与采暖设计热负荷指标是 两个不同概念。 由于采暖室外计算温度低于采暖期室外平均 温度，所以采暖设计热负荷指标大于建筑物耗热 量指标。
二、空调建筑节能基本原理 （一）得热三途径： 1、通过外窗的太阳辐射得热； 2、围护结构传热得热； 3、门窗缝隙空气渗透得热。
（二）空调建筑节能设计要点
建筑避免东西朝向或东西向窗户减少辐射得热； 空调房间集中布置，上下对齐； 空调房间应避免布置在拐角处、有伸缩缝处或顶层； 空调建筑外表面尽量小，表面浅色，房间净高宜低；
内侧和内围护结构宜采用厚重材料。
室内供暖系统的设计热负荷
tw ' ——供暖室外计算温度，℃ ； a ——温度修正系数 ；
一、室内计算温度 tn
室内计算温度：指距地面2m以内人们活动地区的 平均温度。
当人体衣着适宜，保暖量充分且处于安静状况时： 室内温度20 ℃比较舒服，18 ℃无冷感，15 ℃为明显 冷感温度界限。
二、供暖室外计算温度 t w
围护结构的热惰性原理
第十节 建筑节能及措施
我国是社会主义国家，能源的获取一方面依靠自己生 产，另一方面是通过等价交换，必须节约使用。我国 近些年用于建筑供暖、通风及空调等（包括用电）的 建筑能耗占总能耗的1/5~1/4，建筑的能耗指标是发达 国家的1.5倍。特别是在我国的“三北”地区，供暖的 能耗又占建筑能耗的一半以上，是建筑能耗的主要部 分，通常在这一部分的浪费最多，节能的潜力与效果 也最大。可见，建筑的供暖能耗在建筑节能工作中占 有重要地位。
因此，目前规范给出各城市的冬季平均风速 V 0 是对 应基准高度 ho =10m的数值。对于不同高度处h 的室 外风速 V h
可改写为下式
V
h
(
h
0.2
)V
10
ห้องสมุดไป่ตู้
0
0.631h0.2V
0
三、风压与热压共同作用
实际作用的冷风渗透现象，都是风压与热压共同作用 的结果。理论推导在风压与热压共同作用下，建筑物 各层各朝向的门窗冷风渗透量时，考虑了下列几个假 设条件
概述
供暖系统设计热负荷是供暖设计中最基本 的数据。它直接影响供暖系统方案的选择,供 暖管道管径和散热器等设备的确定，关系到供 暖系统的使用和经济效果。
第一节 供暖系统设计热负荷
'
t t 供室暖内系温统度的n设，计供热暖负系荷统：在指单在位设时计间室内外向温建度筑物w下供，给为的达热到量要Q求'。的
建筑节能基础知识
采暖室外计算温度：以日平均温度为基础，按历年平均不保
证5天，通过统计气象资料确定的用于采暖设计的室外空气 计算参数。（如：北京冬季采暖室外计算温度是-7.6度，说 明一年中，北京低于-7.6度的日子最多只能出现5天）
二者区别： 建筑物耗热量指标与采暖设计热负荷指标是 两个不同概念。 由于采暖室外计算温度低于采暖期室外平均 温度，所以采暖设计热负荷指标大于建筑物耗热 量指标。
围护结构传热系数(K) Overall heat transfer coefficient
Of building envelope
围护结构两侧空气温差为1K，在单位时间内通过单位
面积围护结构的传热量，单位：（W/m2· K)
围护结构传热阻(Ro) Thermal resistance Of building
建筑物体形系数(S) Shape coefficient Of building
建筑物与室外大气接触的外表面积与其所包围的体积 的比值。外表面积中不包括地面和不采暖楼梯间隔墙 和户门的面积。
换气体积(y) Volume Of air circulation 需要通风换气的
房间体积。
采暖度日数(HDD18)
三 、影响建筑物耗热量指标的几个因素 1、体形系数
体形系数越大，说明单位建筑空间的热散失面 积越大，能耗就越高；体形系数越小，单位建筑空
间对应的外表面积越小，外围护结构的传热损失就
越小。
在围护结构保温水平不变的条件下，建 筑物耗热量指标随体形系数的增长而增长， 即不同体形系数的建筑物，耗热量指标不同。
普通窗户的保温隔热性能比外墙差很多，而且夏季白 天太阳辐射还可以通过窗户直接进入室内。一般说来，窗 墙面积比越大，建筑物的能耗也越大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热负荷是只室内18C，室外-9C（北京）的条件下，供暖需求量，用这个值去配置供暖设备，相当于在最大条件下的出力，也就是汽车最高时速200公里的能力极限；北京通常每平米50瓦左右。
指标是在整个冬季不断变化的气候环境下，冬季实际总耗能除以时间得出的平均功率，相当于汽车的平均时速，在北京能开到40公里就很不错了。
北京冬天室外平均-1.6，室内保证16，这时的规定平米指标20.6瓦
很多人不清楚的是，指标与设备配置??即热负荷没有太大的关系，例如我设备给的很大，像日本鬼子那样不问功能一平米给配200瓦的量，但是温控做的好，实际输出不大，最后指标依然正好。
再往深了说，指标就是约束墙体保温的，只要保温达到要求，指标就能达到，系统浪费它不管，就算室温高了，也折合到标准温度下了，没有影响。
采暖设计热负荷指标(g)indexOfdesignloadforheatingOfbuilding在采暖室外计算温度条件下，为保持室内计算温度，单位建筑面积在单位时间内需由锅炉房或其他供热设施供给的热量，单位：W／m。
2．1设计规范采暖设计热负荷指标计算方法采暖设计热负荷指标q(W/m2)。
采暖设计热负荷指标是指在采暖室外计算温度条件下，为保持室内计算温度，单位建筑面积在单位时间内需由锅炉房向其它供热设施供给的热量。
采暖设计热负荷指标q计算公式如下：q=Q/Ao(1) 式中Q，Ao分别为冬季采暖通风系统的热负荷（W）和建筑面积（m2），且Q值应根据建筑物下列散失的获得的热量确定：1）围护结构的耗热量，包括基本耗热量和附加耗热量，且基本大批量计算公式为Q1=Afk(tn-twn)（2）式中Q1、F、K、a、tn、twn 分别表示围护结构的基本耗热量（W）、面积（m2）、传热系数[W/（m2?K）]、温差修正系数及冬季室内计算温度（℃）、采暖室外（℃）。
围护结构附加耗热量，包括朝向附加、风力附加、外门附加和高度附加，各项附加应按其占基本耗热量的百分比确定。
2）加热由门窗隙渗入室内的冷空气的耗热量旧设计规范中的计算公式为：Q2=acpρwnLlm(tn-twn) （3）式中Q2表示由门窗缝隙渗入室内的冷空气的耗热量（W）、a表示单位换算系数、cp表示空气的定压比热容[kJ/(kg?K)]、L 表示在基准高度（10m）风压的单独作用一，通过每米门缝进入室内的空气量[m3/(m?h)]、l 表示门窗缝隙的计算长度（m）、tn和twn与上同、ρwn表示采暖室外计算温度下的空气温度（kg/m3）、m表示综合修正系数。
新设计规范中的计算公式为：Q2=0.28cpρwnL(tn-twn) （4）式中tn和twn、ρwn与上同，L 表示渗透空气量（m3/h)、其计算公式如下：L=L0lmb （5）式中L0表示在基准高度（10m）风压的单独作用下，通过每米门缝进入室内的空气量[m3/(m?h)] 、l表示门窗缝隙的计算长度（m）、m表示冷风渗透压差综合修正系数，b表示门窗缝渗风指数，b=0.56～0.78。
由式（4）和式（5）可知，新设计规范对公式的形式及有关参数的确定上都进行了较大的修订，加热由门窗缝隙渗入室内的冷空气的耗热量的计算将更加合理和精确。
3）加热由门、孔沿及相邻房间浸入的冷空气的耗热量；4）建筑内部设备得热；5）通过其他途径散失或获得的热量；2．2节能标准
建筑大批量指标计算方法建筑物耗热量指标qH(W/ m2)。
建筑物耗热量指标是指在采暖期间平均温度条件下，为保持室内计算温度，单位建筑面积在单位时间内消耗的、需由室内采暖供给的热量。
建筑物耗热量指标qH计算公式如下：qH = qH?T + qINF - qI?H （6）1）qH?T为单位建筑面积通过围护结构的传热耗热量，应分别按屋顶、外墙、外窗、外门、阳台门下部门芯板、地面、楼梯间隔墙、户门等分项计算后汇总，且计算公式如下：（7）式中ti、te、εi、Ki、Fi、Ao为全部房间平均室内计算温度（℃），采暖期间室外平均温度（℃），围护结构传热的修正系数，传热系数(W/ m2?K）、面积（m2)及建筑面积（m2)。
2）qINF 为单位建筑面积的空气渗透耗热量(W/ m2)，且计算公式如下：（8）式中CP、ρ、N、V分别是空气比热容、密度，换气次数和换气体积（m3)。
3）qI?H为单位建筑面积的建筑物内部得热(W/ m2)，包括炊事、照明、家电和人体散热，住宅建筑取 3.80W/ m2。
3 设计规范与节能标准差异比较分析3．1 概念差异1）采暖设计热负荷指标和建筑物耗热量指标是不完全相同的两个概念。
前者是在设计室内外条件下能耗量，其值是按设计规范计算得到的为确定最不利工况时达到室内温度所必须设计的采暖设备的依据，北京地区其值不宜超过52.0 W/ m2；后者是在全采暖期间内的耗热量的平均值，其值是按节能标准计算得到的，可用以计算全年采暖能耗量，北京地区其值不应超过20.6 W/ m2 2）在计算围护结构传热和冷风渗透耗热量时，设计规范中都用到了最大温差(tn-twn)，而节能标准中都用到了平均温差(ti-te)，二者的差异是很大的。
以北京地区为例，前者一般为27℃（厨房为24℃，卫生间为34℃），后者统一为17.6℃，前者为后者的1.534倍；3）设计规范是从纯渗透的角度出发（卫生间除外）确定渗透耗热量，而节能标准是从换气的角度出发确定渗透耗热量。
节能标准与设计规范中各围护结构的传热系数表 1 围护结构传热系数[W/(m2?K)] 名称朝向节能标准设计规范规范/标准屋顶0.62 0.62 1.00 外墙南、西、北0.81 0.78 0.96 南、北0.81 1.00 1.23 东0.81 1.07 1.32 外窗东、南、西、北2.70 3.95 1.46 不采暖楼梯间隔墙1.04 1.04 1.00 户门 2.00 2.91 1.46 外门东门、西门2.70 4.
采暖设计热负荷指标和建筑物耗热量指标是不完全相同的两个概念。
前者是在设计室内外条件下能耗量，其值是按设计规范计算得到的为确定最不利工况时达到室内温度所必须设计的采暖设备的依据，北京地区其值不宜超过52.0 W/ m2；后者是在全采暖期间内的耗热量的平均值，其值是按节能标准计算得到的，可用以计算全年采暖能耗量，北京地区其值不应超过20.6 W/ m2
《民用建筑节能设计手册》中是这样解释的，建筑物耗热指标指在采暖期室外平均温度条件下，为保持室内计算温度，单位建筑面积在单位时间内消耗的、需由室内采暖设备供给的热量，单位是W/m2
采暖设计热负荷指标指在采暖室外计算温度条件下，（上面是平均温度），为保持室内计算温度，单位建筑面积再单位时间内需由锅炉房或其他供热设施供给的热量。
建筑物耗热指标在数值上比采暖设计热负荷指标要小
13楼的：
“耗热量到底是指什么概念? ”
顾名思义，就是消耗的热量。
“单位建筑面积通过围护结构的传热耗热量? ”
只不过把围护结构的传热耗热量除以建筑面积得到的一个指标数值
“它和热负荷之间的关系是什么呢?”
围护结构的传热耗热量是构成热负荷的一部分。
热负荷还通常包括了冷风侵入、冷风渗透等耗热量
简单说:
1、建筑物耗热量指标是指平均数，用于限定维护结构之传热系数；
2、采暖设计热负荷指标是指最不利负荷，用于计算选择采暖设备。
建筑物耗热量指标是整个采暖季的室外平均温度下计算出来的单位面积的耗热量
采暖设计热负荷指标是在采暖室外计算温度下计算出来的单位面积的耗热量,然后你用它为选用设备的依据
建筑物耗热量指标是用于采暖期貉煤量的指标
建筑物耗热量指标qh和采暖设计热负荷指标q,由于同一地区采暖设计热负荷有较为明确的室内、室外温度差值，所以qh和q是有一定关联的，是用来说明同一建筑物的两个方面，一是从建筑物外围护节能方面，一是从建筑物采暖耗热方面。
