电力谐波的产生原因及其抑制方法
谐波的产生和危害有哪些 谐波的抑制方法
谐波的产生和危害有哪些谐波的抑制方法谐波使电网中的电器元件产生了附加的谐波损耗，降低了输变电及用电设备的效率。
关于“谐波的产生和危害有哪些谐波的抑制方法”的详细说明。
1.谐波的产生和危害有哪些1.谐波使电网中的电器元件产生了附加的谐波损耗，降低了输变电及用电设备的效率。
2.谐波可以通过电网传导到其他的电器，影响了许多电气设备的正常运行，比如谐波会使变压器产生机械振动，使其局部过热，绝缘老化，寿命缩短，以至于损坏；还有传导来的谐波会干扰电器设备内部软件或硬件的正常运转。
3.谐波会引起电网中局部的串联或并联谐振，从而使谐波放大。
4.谐波或电磁辐射干扰会导致继电器保护装置的误动作，使电气仪表计量不准确，甚至无法正常工作。
5.电磁辐射干扰使经过变频器输出导线附近的控制信号、检测信号等弱电信号受到干扰，严重时使系统无法得到正确的检测信号，或使控制系统紊乱。
2.谐波的抑制方法(一)降低谐波源的谐波含量在谐波源上采取治理措施，从源头上最大限度地避免谐波的产生。
这就需要在设计、制造和使用谐波源设备时，要注意谐波对供电系统及其供用电设备的影响，采取切实可行的治理措施。
用电业务管理部门要严格把关，对于没有采取治理措施的谐波源用户，要禁止其入网运行。
(二)在谐波源处吸收谐波电流这种方法是对已有谐波进行有效抑制的方法，也是目前电力系统使用最为广泛地抑制谐波的方法。
其主要方法有以下几种：1.无源滤波器无源滤波器安装在电力电子设备的交流侧，由L、C、R元件构成谐振回路，当LC回路的谐振频率和某一高次谐波电流频率相同时，即可阻止该次谐波流入电网。
这种方法由于具有投资少、效率高、结构简单、运行可靠及维护方便等优点，是目前采用的抑制谐波及无功补偿的主要手段。
2.有源滤波器有源滤波器即利用可控的功率半导体器件向电网注入与原有谐波电流幅值相等、相位相反的电流，使电源的总谐波电流为零，达到实时补偿谐波电流的目的。
3.防止并联电容器组对谐波的放大在电网中并联电容器组起改善功率因数和调节电压的作用。
电力谐波的产生原因及抑制方法
电力谐波的产生原因及抑制方法电力谐波是指电力系统中产生的非正弦波形，它由于交流电系统中的非线性负载、电力线上的电容器和电感器等因素引起。
电力谐波在电力系统中的存在可能会导致设备的故障、能源浪费和电网负载能力的下降。
因此，对电力谐波的产生进行有效的抑制是非常重要的。
1.非线性负载：非线性负载是电力谐波的主要源头。
非线性负载通常包括电力电子设备，如电视、计算机、UPS电源、逆变器、风力发电机等。
这些设备的工作原理会产生非线性电流，进而导致电网中谐波的产生。
2.电容器和电感器：电容器和电感器也会对电力谐波的产生做出贡献。
在电力系统中，电容器和电感器常用于无功补偿和电能储存。
然而，由于电容器和电感器的等效电路具有谐振特性，它们会对电力谐波起到放大的作用。
3.电网接地方式：电网的接地方式也会影响电力谐波的产生。
当电网采用不完全中性接地时，地线电流会导致电子设备的谐波污染。
抑制电力谐波的方法有多种，下面将介绍几种常见的方法：1.优化电力系统设计：对于新建的电力系统，可以采用谐波抑制措施进行设计。
例如，将非线性负载远离主要的电源和敏感设备，减少非线性负载对谐波的干扰。
2.增加电力系统的容量：增加系统容量可以降低电力谐波对设备的影响。
通过增加设备的容量，可以减少设备的负载率，从而降低了负载谐波。
3.应用谐波滤波器：谐波滤波器是目前应用最广泛的抑制电力谐波的方法之一、谐波滤波器可将电力谐波从电网中滤除，从而减少对设备的影响。
4.提高设备的抗谐波能力：可以通过改善设备的设计或增加额外的抗谐波装置，使得设备能够更好地抵抗电力谐波的干扰。
5.加强监测和管理：及时监测电力谐波的产生和影响程度，对于谐波超标的情况进行调整和管理。
可以采用在线监测系统对电力谐波进行实时监测，并根据监测结果采取适当的措施。
综上所述，电力谐波的产生原因主要是非线性负载、电容器和电感器以及电网接地方式等因素的综合作用。
为了有效抑制电力谐波，需要采用适当的方法，包括优化电力系统设计、增加系统容量、应用谐波滤波器、提高设备的抗谐波能力以及加强监测和管理等。
电力系统中的谐波及其抑制措施
电力系统中的谐波及其抑制措施谐波是电力系统中常见的一种电信号，它是由电力系统中非线性设备引起的。
谐波会导致电力系统不稳定、设备损坏和通信干扰等问题，因此谐波的抑制是电力系统设计和运行中的重要问题。
谐波的产生原理是电力系统中的非线性元件（如整流器、变频器、电弧炉等）在电压或电流作用下，产生不对称的电压或电流波形，导致谐波频率的波形在电力系统中传播和扩散。
常见的谐波频率包括3次、5次、7次等奇次谐波，以及2次、4次、6次等偶次谐波。
谐波对电力系统的影响包括以下几个方面：1.电力系统不稳定：谐波产生的电压波形失真会导致电力系统的电压稳定性下降，可能导致设备的过电压或欠电压现象，进而影响到电力系统的正常运行。
2.设备损坏：谐波电流会导致电力设备内部的电机、变压器等元件温度升高，进而影响到设备的寿命和可靠性。
3.通信干扰：谐波会在电力线上传播，通过电网对通信系统产生干扰，降低通信系统的传输质量。
为了抑制谐波，可以采取以下几种措施：1.使用谐波滤波器：谐波滤波器是一种专门用于抑制谐波的滤波器。
它可以根据谐波频率的不同，选择相应的滤波器进行安装，从而削弱或消除谐波成分。
2.控制负载谐波含量：减少非线性装置的使用，或者采用符合电力系统标准的电气设备，可以降低谐波的产生和传播。
3.设备绝缘和保护：合理选择电力设备的额定容量和绝缘等级，增加设备的绝缘保护，提高设备的抗谐波能力。
4.进行谐波分析和监测：对电力系统中的谐波进行分析和监测，及时了解谐波的产生和传播情况，以便采取相应的措施进行调整和优化。
5.增加电力系统的容量和稳定性：通过增加线路容量、改善电力系统的稳定性，可以降低谐波对电力系统的影响。
综上所述，谐波是电力系统中的一个重要问题，对电力系统的稳定性和设备的正常运行产生不利影响。
通过采取谐波滤波器、控制负载谐波含量、设备绝缘和保护、谐波分析和监测、以及增加电力系统的容量和稳定性等措施，可以有效地抑制谐波，维护电力系统的正常运行。
电力电子变换器中的谐波扰动分析与抑制方法
电力电子变换器中的谐波扰动分析与抑制方法电力电子变换器是现代电力系统中的重要设备，其功能是将电能转换为特定形式的电能输出。
然而，电力电子变换器在工作过程中会产生谐波扰动，影响系统的稳定性和电能质量。
因此，对谐波扰动进行分析与抑制是电力电子变换器研究领域的重要课题。
首先，我们需要了解电力电子变换器中的谐波扰动来源。
谐波扰动主要来自于电力电子器件的非线性特性以及负载的非线性特性。
电力电子器件在开关过程中具有非线性特性，会产生高频谐波信号。
负载的非线性特性会导致电流形状畸变，进而产生低频谐波信号。
为了准确分析电力电子变换器中的谐波扰动，我们可以采取以下方法。
1. 测量与监测：通过使用谐波分析仪等专业设备对电力电子变换器进行测量与监测，可以获取变换器输出端的谐波水平。
通过分析谐波频谱，我们可以确定谐波的频率和幅度，进而确定谐波来源和抑制方法。
2. 模拟仿真：利用电力电子变换器的数学模型进行仿真，可以方便地分析谐波扰动的波形和谐波分布。
通过调整变换器的工作参数，比如拓扑结构、开关频率等，可以探索谐波扰动的变化规律，并优化系统设计。
分析了电力电子变换器中谐波扰动的来源后，下面我们来探讨如何抑制谐波扰动。
1. 滤波器设计：在电力电子变换器的输出端添加谐波滤波器是一种常见的抑制谐波扰动的方法。
谐波滤波器通过选择合适的滤波器频率，将谐波信号滤除，保证输出电能的质量。
常见的谐波滤波器包括被动滤波器和有源滤波器，根据实际情况选择适合的滤波器类型。
2. 控制策略优化：电力电子变换器的控制策略对谐波扰动的抑制有重要影响。
我们可以通过优化开关拓扑和调整控制参数来改善系统的谐波性能。
例如，采用多电平逆变器、多电平调制技术和谐波抑制PWM技术等，可以有效地减小谐波幅值。
3. 使用异步串联电源：将一个电力电子变换器与一个异步串联电源连接起来，可以使变换器的输出与电源之间达成电力共享，减小谐波扰动。
异步串联电源通过控制电流的相位和幅值，将其与变换器的输出相互补偿，从而实现谐波抑制。

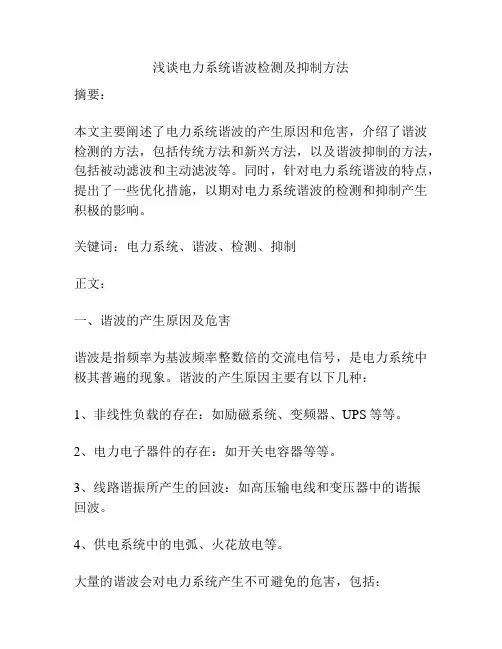

浅谈电力系统谐波检测及抑制方法
浅谈电力系统谐波检测及抑制方法摘要：本文主要阐述了电力系统谐波的产生原因和危害，介绍了谐波检测的方法，包括传统方法和新兴方法，以及谐波抑制的方法，包括被动滤波和主动滤波等。
同时，针对电力系统谐波的特点，提出了一些优化措施，以期对电力系统谐波的检测和抑制产生积极的影响。
关键词：电力系统、谐波、检测、抑制正文：一、谐波的产生原因及危害谐波是指频率为基波频率整数倍的交流电信号，是电力系统中极其普遍的现象。
谐波的产生原因主要有以下几种：1、非线性负载的存在：如励磁系统、变频器、UPS等等。
2、电力电子器件的存在：如开关电容器等等。
3、线路谐振所产生的回波：如高压输电线和变压器中的谐振回波。
4、供电系统中的电弧、火花放电等。
大量的谐波会对电力系统产生不可避免的危害，包括：1、阻碍电能传输：谐波会引起交流系统内的电压和电流失去同步，从而无法有效地传输电能。
2、损坏电力设备：谐波会使电力设备的温度升高，引起设备故障或烧坏。
3、引起电力波动：谐波会使电力质量发生变化，从而引起电力波动。
4、对用电设备的干扰：谐波会对用电设备产生干扰，使其工作出现异常。
二、谐波的检测方法为了准确地检测和分析电力系统中的谐波，需要采用适当的谐波检测方法。
目前常见的谐波检测方法包括：1、传统的谐波检测方法：包括单相检测法、三相检测法等，主要是通过对线路中的电压和电流进行采样，并对谐波进行滤波和分析。
2、新兴的谐波检测方法：如快速小波变换法（FWT）、矢量变量法（VSA）等，较为有效地解决了传统方法中的一些问题，例如不容易出现失灵、可实现频率矩阵多恒定、不依赖预处理等。
三、谐波的抑制方法为了有效地抑制电力系统中的谐波，需要采用相应的谐波抑制方法。
目前常见的谐波抑制方法包括：1、被动滤波：即采用滤波器等被动电路来消除谐波，其优点是结构简单，可靠性高，成本低廉，常常应用于对谐波要求不高的场合。
2、主动滤波：即通过电网与电源之间的电流、电压、功率等进行控制，进而消除谐波，其优点是能够发挥较好的动态响应能力，比被动滤波性能更好。
电力谐波的抑制技术
电力谐波的抑制技术电力谐波是在电网中存在着的非正弦波形式的电力信号，它会对电网的功率质量、电能计量、电力设备的正常运行以及附近设备的干扰造成不良影响。
电力谐波的抑制成为了电力系统中必须要解决的问题，相关的技术和方法也逐渐成熟。
一、电力谐波的形成原因1. 非线性负载非线性负载是引起电力谐波的主要原因之一。
在非线性负载中，如电弧炉、变频器、电视机和计算机等，其负载和电源输出的像非线性电阻一样。
当其被电源供给的电压频率和幅值发生变化时，负载对电源装置的电流反应与电压不同，使波形发生畸变，进而产生电力谐波。
2. 电容的接入在某些情况下，电容的接入也会导致电力谐波的形成。
电容在低频环节呈现开路状态，在高频环节则呈现短路状态，当由非线性负载产生的高频电路中有电容接入时，就容易让高频电流通过电容引起振荡。
3. 变压器的短路变化电力谐波还可能在变压器的短路变化中产生。
这种情况的出现主要原因是变压器中的铁芯会在高频过程中表现出饱和特性，在短时间内可能会发生短路变化，从而导致电力谐波进入电网。
二、电力谐波的危害1. 对供电电网造成不良影响处于同一电网中的所有电气设备都会受到电力谐波的影响，而高电压、畸变电流和漏电等谐波会引起线路的损坏和故障，降低供电可靠性。
2. 影响设备正常运行电力谐波对设备的正常运行造成了干扰，降低了设备的工作效率，而且在计量和监测等环节中，由于电力谐波的带宽较高，这可能会影响计量和监测的准确性。
3. 整体经济成本增加由于电力谐波的存在，设备的寿命可能会缩短，这将导致维护和更换成本的增加。
供电可靠性差会引起生产停顿，可能会产生很多损失。
为了消除电力谐波的危害，人们研究和发展了多种电力谐波抑制技术。
1. 滤波器滤波器的设计是以限制或消除电力谐波为目的。
这种电力谐波抑制技术非常成熟，并且被广泛应用。
滤波器一般包括低通滤波器、高通滤波器、带通滤波器、带阻滤波器等。
低通滤波器是最常见的一种滤波器，它可以挡掉高频电流和电压波动。
变电站谐波形成原因与消除方法
变电站谐波形成原因与消除方法摘要：谐波会降低电能质量，影响电力系统安全运行，因此谐波的治理一直成为国内外研究的热点。
文章对谐波的危害、形成原因及分析方法进行了阐述，并对治理和消除谐波的措施进行了探讨。
关键词：变电站；谐波；原因；消除方法一、谐波形成原因分析1、正弦供电电压加在非线性负荷上谐波产生的根本原因是在正弦供电电压加在非线性负荷上，它产生的电流不再是完全的正弦波形。
同时因系统阻抗的存在，该电流产生的电压降也是非正弦的，这样就会引起负荷端的电压畸变。
2、变压器的影响在变电站中，变压器是一个谐波源，由于变压器的磁性材料大都工作在非线性或接近非线性的区域，这种情况下即使加入正弦电压，励磁电流也是非正弦的，因而电流中不可避免含有谐波成分，并以3次谐波为主。
同样的道理，假如变压器励磁电流波形是正弦的，但电压也是非正弦的。
类似的情况还包括电抗器等感性设备。
3、其他非线设备的影响变电站负载中若含有电弧炉、旋转电机、晶闸管控制设备等大量的非线性设备，则会引入谐波成分。
旋转电机的线圈是嵌入线槽内的，由于线槽不可能做成完全正弦分布，所以产生的磁动势必然畸变。
家用电器、水银灯、荧光灯等也是谐波源，虽然就单体来说谐波量不大，但数量大，分布广，也会对电力系统产生较明显的影响。
随着整流器、开关电源、晶闸管控制系统等电力电子设备广泛应用，它们产生的谐波成分同样不容小视。
2.2.4 其他原因另外，如果发电质量不高，即发电设备的谐波成分未受到有效抑制，注入电网后也是不可忽视的谐波源。
二、谐波的危害谐波对电网的污染主要表现在以下方面：1、使旋转电机、变压器等电气设备由于过大的谐波电流而产生附加损耗，从而引起过热，使绝缘介质老化加速，导致绝缘损坏。
并联电容器的容抗随谐波次数增大而减小，因而使电容器过电流发热导致绝缘击穿的故障增多。
2、谐波电压每半周可能有多个过零点，产生过零噪扰，使相位控制设备的正常工作因控制信号紊乱而受到干扰，如电子计算机误动作、电子设备误触发、电子元件测试无法进行、晶体管整流型距离保护、变压器及母线复合电压保护误动或拒动等。
电力系统中的谐波与电磁干扰分析
电力系统中的谐波与电磁干扰分析导言：电力系统是现代社会运转的重要基础设施之一，但在其运行过程中，常常会面临谐波和电磁干扰的问题。
谐波是指电力系统中出现的频率是基波频率的整数倍的电压或电流成分，而电磁干扰则是指电力系统中的电磁波辐射对其他电子设备和通信系统的干扰。
本文将深入分析电力系统中的谐波和电磁干扰的原因、危害以及相应的解决方法。
一、谐波的形成和危害1. 谐波的形成谐波是由于非线性负荷在电力系统中的存在引起的。
非线性负荷如电子电器、电感、电容等设备，在工作时会产生非线性电流，在电源电压的作用下，会将谐波电流注入电力系统中。
这些谐波电流会使电力系统中的电流波形变成失真的非正弦波形。
2. 谐波的危害谐波对电力系统和设备都会造成一定的危害。
首先，谐波会引起电力系统中的电流和电压的失真，导致电能质量下降。
其次，谐波会引发电力系统中的共振问题，进而损坏电容器、互感器等设备。
此外，谐波还会导致电力系统中的电机运行不稳定，降低设备的寿命，甚至引起设备的故障和损坏。
因此，谐波问题应引起足够的重视。
二、电磁干扰的产生和危害1. 电磁干扰的产生电磁干扰是电力系统中的电磁波辐射对其他电子设备和通信系统的干扰。
电力系统中各种设备和传输线路中的电流和电压会产生电磁场，这些电磁场以无线电波的形式辐射出去，与其他设备和系统产生相互作用，引起电磁干扰问题。
2. 电磁干扰的危害电磁干扰会带来许多危害。
首先，电磁干扰会影响通信系统的正常运行，导致通信中断、信息传递错误等问题。
其次，电磁干扰会影响其他电子设备的正常工作，引起设备的故障和损坏。
此外，电磁干扰还可能对人体健康造成一定的影响，引起生理和心理方面的问题。
三、谐波和电磁干扰的解决方法为了解决电力系统中的谐波和电磁干扰问题，可以采取以下方法：1. 谐波的解决方法（1）降低非线性负荷的影响：通过选用低谐波电器设备、采用滤波电容器等措施来减少非线性负荷对电力系统的谐波注入。
（2）滤波器的应用：在电力系统中安装合适的谐波滤波器，可以过滤掉谐波成分，减少谐波的产生和传播。
电力系统中的电压谐波分析与抑制
电力系统中的电压谐波分析与抑制导言电力系统是现代社会不可或缺的基础设施，为民众提供电能支持。
然而，电力系统中存在着各种电力质量问题，其中之一便是电压谐波。
电压谐波是电力系统中的一种非线性现象，会对电力设备造成损害，影响设备的正常使用。
因此，电压谐波的分析与抑制成为电力系统运行和设备保护中的重要问题。
一、电压谐波的概念与产生原因1.1 电压谐波的定义电压谐波是指电力系统中电压波形中包含有频率大于基波频率（通常为50Hz或60Hz）的高次谐波成分。
这些高次谐波会导致电压波形失真，给电力设备带来损害。
1.2 电压谐波的产生原因电压谐波的产生与电力系统中存在的非线性负载有关。
例如，电弧炉、变频器、整流装置等都会引起电力系统中的非线性特性，进而产生电压谐波。
此外，电力系统中的短路故障和接地故障也会导致电压谐波。
二、电压谐波的影响与评估方法2.1 电压谐波的影响电压谐波会对电力设备产生多方面的影响。
首先，电压谐波会增加电力设备的损耗，缩短设备的寿命。
其次，电压谐波还会导致电力设备的热量增加，进一步加剧设备的老化程度。
此外，电压谐波还会引起设备的振动和噪声，对设备的正常工作造成干扰。
2.2 电压谐波的评估方法为了评估电压谐波的严重程度，通常会采用一些指标来描述。
常用的指标有谐波电压含量、总谐波畸变率等。
谐波电压含量用来描述各次谐波电压的幅度大小，总谐波畸变率则用来描述电压波形失真的程度。
三、电压谐波的分析方法3.1 谐波分析仪的原理谐波分析仪是用于电压谐波分析的关键设备。
它能够通过采集电压波形的实时数据，并进行频谱分析，得出各次谐波的含量和相位角。
同时，谐波分析仪还能显示电压波形的畸变程度，方便分析人员进行准确的判断。
3.2 谐波分析的实施步骤电压谐波的分析过程一般包括数据采集、频谱分析和结果判断三个步骤。
首先，需要使用谐波分析仪对电压波形进行实时数据采集。
然后，通过对采集数据进行频谱分析，得出各次谐波的含量和相位角。
谐波产生的原因危害和抑制措施
谐波产生的原因危害和抑制措施0前言随着电力电子技术的飞速发展，各种新型用电设备越来越多地问世和使用，高次谐波的影响越来越严重。
电力系统受到谐波污染后，轻则影响系统的运行效率，重则损坏设备以至危害电力系统的安全运行。
以前，电力系统考核电能质量的主要指标是电压的幅值和频率，现在世界各国都把电网电压正谐波形畸变率极限值作为电能质量考核指标之一，正确认识谐波已成为电力工作者的重要任务之一。
因此，研究和分析谐波产生的原因、危害和抑制谐波的措施具有重要的实际意义。
1谐波产生的原因在供电系统中谐波的发生主要是由两大因素造成的:（1）可控硅整流装置和调压装置等的广泛使用，晶闸管在大量家用电器中的普通采用以及各种非线性负荷的增加导致波形畸变。
（2）设备设计思想的改变。
过去倾向于采用在额定情况以下工作或裕量较大的设计。
现在为了竞争，对电工设备倾向于采用在临界情况下的设计。
例如有些设计为了节省材料使磁性材料工作在磁化曲线的深饱和区段，而在这些区段内运行会导致激磁材料波形严重畸变。
2谐波对电力系统的危害谐波对电力系统的污染日益严重，谐波源的注入使电网谐波电流、谐波电压增加，其危害波及全网，对各种电气设备都有不同程度的影响和危害。
现将对具体设备的危害分析如下：（1）交流发电机。
同步电动机及感应电动机在定子绕组和转子绕组产生附加热损耗，热损耗除谐波电流铜损I2nR以外，还由于电流的集肤效应，产生附加损耗，对转子引起热损耗增大。
对大型汽轮发电机来说，若发生多次谐波振荡，谐波电流超过额定电流的25％时，由于上述原因可能会导致转子局部过热而损坏。
对变压器来说，铁芯产生热损耗，尤其是涡流损耗大，在变压器绕组中有谐波电流，在铁芯中感应磁通，产生铁损。
（2）架空线路谐波电流产生热损，较大的高次谐波电流分量能显著地延缓潜供电流的熄灭，导致单相重合闸失败。
电缆中的谐波电流会产生热损，使电缆介损、温升增大。
（3）电力电容器由于谐波电流会引起附加绝缘介质损耗，加快电力电容器绝缘老化。
谐波原理及治理方法
谐波原理及治理方法一、1. 何为谐波？在电力系统中谐波产生的根本原因是由于非线性负载所致。
当电流流经负载时，与所加的电压不呈线性关系，就形成非正弦电流，即电路中有谐波产生。
谐波频率是基波频率的整倍数，根据法国数学家傅立叶(M．Fourier)分析原理证明，任何重复的波形都可以分解为含有基波频率和一系列为基波倍数的谐波的正弦波分量。
谐波是正弦波，每个谐波都具有不同的频率，幅度与相角。
谐波可以区分为偶次与奇次性，第3、5、7次编号的为奇次谐波，而2、4、6、8等为偶次谐波，如基波为50Hz时，2次谐波为l00Hz，3次谐波则是150Hz。
一般地讲，奇次谐波引起的危害比偶次谐波更多更大。
在平衡的三相系统中，由于对称关系，偶次谐波已经被消除了，只有奇次谐波存在。
对于三相整流负载，出现的谐波电流是6n±1次谐波，例如5、7、11、13、17、19等，变频器主要产生5、7次谐波。
“谐波”一词起源于声学。
有关谐波的数学分析在18世纪和19世纪已经奠定了良好的基础。
傅里叶等人提出的谐波分析方法至今仍被广泛应用。
电力系统的谐波问题早在20世纪20年代和30年代就引起了人们的注意。
当时在德国，由于使用静止汞弧变流器而造成了电压、电流波形的畸变。
1945年J.C.Read发表的有关变流器谐波的论文是早期有关谐波研究的经典论文。
到了50年代和60年代，由于高压直流输电技术的发展，发表了有关变流器引起电力系统谐波问题的大量论文。
70年代以来，由于电力电子技术的飞速发展，各种电力电子装置在电力系统、工业、交通及家庭中的应用日益广泛，谐波所造成的危害也日趋严重。
世界各国都对谐波问题予以充分和关注。
国际上召开了多次有关谐波问题的学术会议，不少国家和国际学术组织都制定了限制电力系统谐波和用电设备谐波的标准和规定。
谐波研究的意义，道理是因为谐波的危害十分严重。
谐波使电能的生产、传输和利用的效率降低，使电气设备过热、产生振动和噪声，并使绝缘老化，使用寿命缩短，甚至发生故障或烧毁。
浅析谐波产生的原因-影响及抑制措施
浅析谐波产生的原因\影响及抑制措施摘要：随着高科技的飞速发展，各种新型用电设备也不断地问世和使用，致使产生的高次谐波越来越多。
而电力系统受到谐波影响后，轻则影响系统的运行效率，重则损坏设备以至危害电力系统的安全运行。
本文主要对谐波的产生与危害进行分析，并对店里系统抑制谐波的措施进行探讨，从而保证供电质量。
关键词：谐波；产生原因；影响；抑制措施一、谐波的概念谐波是指对周期性交流分量进行傅立叶级数分解，得到的频率为基波频率大于1整数倍的分量。
通俗地说谐波是一个周期电气量的正弦分量，其频率为基波频率的整数倍。
二、谐波的产生（一）以电力电子元件为基础的开关电源设备，如：各种电力变流设备（整换流装置、变频器）、相控调速和调压装置，大容量的电力晶闸管可控开关设备、电力机车、家用电器等，它们大量的用于化工、电气铁道，冶金，矿山等共矿企业以及各式各样的家用电器中。
（二）具有铁磁饱和特性设备，如变压器、电抗器等；变压器中的谐波电流是由励磁回路的非线性引起的，正常情况下，所加电压为额定电压，铁芯工作在线性范围内，谐波电流含量不大，但在轻载时电压升高，铁芯工作在饱和区，此时谐波电流就会大大增加。
在变压器正常工作过程中，如果有暂态扰动、负载剧烈变化都会产生大量谐波。
三、谐波的危害一般来讲，具有非线性特性或者对电流进行周期性开闭的电气设备对容量相对较大的电力系统影响不很明显，而对容量小的系统，谐波产生的干扰就不可忽视，谐波电流和谐波电压的出现，对公用电网是一种污染，它使用电设备所处的环境恶化，给周围的通信系统和公用电网以外的设备带来危害。
谐波污染对电力系统的危害严重性主要表现在：(一）对供电线路的影响谐波对供电线路产生了附加谐波损耗。
由于集肤效应和邻近效应，使线路电阻随频率增加而提高，造成电能的浪费；由于中性线正常时流过电流很小，故其导线较细，当大量的三次谐波电流流过中性线时，会使导线过热、绝缘老化、寿命缩短、损坏甚至发生火灾。
电力系统中的谐波和谐波抑制
电力系统中的谐波和谐波抑制一、前言电力系统中谐波的存在危害是多方面的，如影响线路的稳定运行和电网的质量，减少变压器的实际使用容量，缩短电力电容器的使用寿命，甚至谐波严重时，还会使电容器击穿或爆炸，谐波还会干扰通信系统，引起电力测量不准确等多方面的危害，逐渐引起了人们的高度重视。
二、谐波的产生电力系统谐波来自于3个方面：一是发电机质量不高产生的谐波；二是输配电系统产生的谐波；三是用电设备产生的谐波。
其中用电设备产生的谐波最多。
1、发电机的谐波发电机在实际运行时，气隙磁场非严格正弦波，含有一定谐波成分，因此发电机输出电压本身就含有一定谐波，但一般来说很少。
谐波电压的幅值和频率取决于发电机本身结构和工作状态。
2、输配电系统的谐波输配电系统中主要是电力变压器产生谐波，该谐波主要是磁路非线性引起的。
变压器的原边绕组通常加的是正弦电压，变压器的励磁电流产生磁通，由于磁路的非线性，要产生正弦波磁通，励磁电流应为尖顶波，若励磁电流为正弦波，磁通将为平顶波。
若励磁电流为尖顶波，则作为受电端的变压器的原边，电流中含有谐波；若磁通为平顶波，那么副边相电压将为非正弦波，输出电压就含有谐波成分。
3、用电设备的谐波在用电设备中，主要有下面一些设备产生谐波。
（1）晶闸管整流设备。
晶闸管整流装置采用移相控制，从电网吸收的是缺角的正弦波，从而经电网留下的也是另一部分缺角的正弦波，显然含有大量的谐波。
如果整流装置为单相整流电路，在接感性负载时则含有奇次谐波电流，其中3次谐波的含量可达基波的30%，接容性负载时则含有奇次谐波电压，其谐波含量随着电容值的增大而增大。
经统计表明：由整流装置产生的谐波占所有谐波的近40%，这是最大的谐波源。
（2）变频装置。
变频装置常用于风机、水泵、电梯等设备中，由于采用了相位控制，谐波成分很复杂，除含有整数次谐波外，还含有分数次谐波，这类装置的功率一般较大，随着变频器调速的发展，对电网造成的谐波也越来越大。
电力谐波的产生原因及其抑制方法
电力谐波的产生原因及其抑制方法电力谐波指的是电力系统中出现的非正弦波形，是由于电力系统中的非线性负载和电力设备等产生的。
它会对电力系统的稳定性和运行质量产生不利影响，因此需要采取相应的抑制方法来减小谐波水平。
1.非线性负载：电力系统中广泛使用的非线性负载设备，如电弧炉、变频器、电子设备等，其负载特性是非线性的，会导致电流与电压的失配，产生谐波。
2.电力设备：电力系统中的电力设备，如变压器、发电机、变电设备等，其磁化和饱和特性也会引起谐波。
3.电力系统的并联谐振：当电容、电感等元件在电力系统中呈并联连接时，会出现谐振现象，从而产生谐波。
4.电力系统的不对称操作：电力系统中的不对称运行，如三相电流不平衡、电压不平衡等，也会引起谐波的产生。
为了减小电力谐波的影响，可以采取以下几种抑制方法：1.滤波器和补偿器：通过安装合适的谐波滤波器和补偿器，将谐波电流或电压引入这些设备中，并通过调节参数来抑制谐波。
2.谐波控制器：使用专门的谐波控制器，通过对电流进行监测和控制，实现对谐波的有效消除和抑制。
3.谐波发生器：使用谐波发生器对电力系统进行谐波注入，从而实现对谐波的消除或者切除。
4.谐波滤波器：在电力系统中添加谐波滤波器，通过对谐波进行吸收或变换，并将其回馈到电网中，以减小谐波的扰动。
5.调整电力设备：对电力设备进行调整和优化，减小非线性特性，从而降低谐波的产生。
总结起来，电力谐波的产生是由于电力系统中的非线性负载和电力设备等因素所致。
为了有效抑制电力谐波，可以采取滤波器、补偿器、控制器等方法，以减小谐波的影响。
此外，对电力设备进行调整和优化也是降低谐波的有效手段。
对于电力系统的设计和运行，应该重视谐波抑制的问题，从而保证电力系统的正常运行和供电质量。
供电系统谐波的产生原因和抑制方法
供电系统谐波的产生原因和抑制方法一、供电系统谐波的产生原因1.非线性负载：非线性负载是谐波产生的主要原因之一、当负载器件的电流与电压的关系远离线性特性时，会产生谐波。
2.整流装置：电力系统中使用的整流装置（如整流器、UPS电源等）都属于非线性负载，其波形形状和额定电压的频率和倍频数之间存在不同的谐波关系。
3.瞬时切换：当电力系统中出现瞬时的负载切换时，会产生谐波。
例如大功率电机启动时的电流冲击。
4.不良的电缆和变压器设计：电缆和变压器的设计不良也会导致谐波的产生。
比如电缆线的电感值较大或者变压器的饱和磁导率不合适等。
5.并联谐振：电力系统中存在并联谐振现象时，会导致谐波的产生。
并联谐振一般是由于电容负载和电感负载的阻抗匹配不良所致。
二、供电系统谐波的抑制方法1.使用线性负载：线性负载的电流和电压之间呈线性关系，因此能够减少谐波的产生。
选择和使用线性负载装置可以有效地降低谐波水平。
2.滤波器：在电力系统中加装滤波器是最常用的谐波抑制方法之一、滤波器可以根据谐波频率的不同，利用谐振电路的特性将谐波分量从电力系统中滤除。
3.调整负载的连接方式：调整负载的连接方式可以减少谐波的产生。
例如，将三相非线性负载从星形连接改为三角形连接，可以减小系统中的零序谐波。
4.限制电容补偿：电容补偿在电力系统中具有调节功率因数和稳定电压的作用，但同时也会引入谐波。
限制电容补偿的容量和位置，可以减少谐波的影响。
5.优化电力系统的设计：合理的电力系统设计可以减少谐波的产生。
例如，选择合适的电缆和变压器设计，提高设备的质量等。
6.使用谐波滤波器装置：谐波滤波器装置是专门用于抑制谐波的设备。
根据系统谐波的频率和倍频数，选择合适的谐波滤波器装置可以有效地消除谐波。
综上所述，供电系统谐波产生的原因主要包括非线性负载、整流装置、瞬时切换、不良设计以及并联谐振等。
要抑制谐波，可以采取使用线性负载、滤波器、调整负载的连接方式、限制电容补偿、优化电力系统设计以及使用谐波滤波器装置等方法。
电力谐波的产生原因及其抑制方法
在线路中对谐波源采取措施，最大限度地避免谐波的产生，这种方法能够提高电网质量，可在很大程度上避免谐波造成的影响。
（1）采取脉宽调制(PWM)法
采用脉宽调制(PWM)技术，在所需要的频率周期内，将直流电压调制成等幅不等宽的系列交流电压脉冲，这种方法可以大大抑制谐波的产生。
(2)增加整流器线路中的脉动数整流器件是电网中的主要谐波源，对于整流器件来说，增加整流脉动数，可以使波形平滑，谐波的产生量减少。
试述电力系统谐波产生的原因及其影响?
答:谐波产生的原因:高次谐波产生的根本原因是由于电力系统中某些设备和负荷的非线性特性,即所加的电压与产生的电流不成线性(正比)关系而造成的波形畸变。 当电力系统向非线性设备及负荷供电时,这些设备或负荷在传递(如变压器)、变换(如交直流换流器)、吸收(如电弧炉)系统发电机所供给的基波能量的同时,又把部分基波能量转换为谐波能量,向系统倒送大量的高次谐波,使电力系统的正弦波形畸变,电能质量降低。当前,电力系统的谐波源主要有三大类。 1)、铁磁饱和型:各种铁芯设备,如变压器、电抗器等,其铁磁饱和特性呈现非线性。 2)、电子开关型:主要为各种交直流换流装置(整流器、逆变器)以及双向晶闸管可控开关设备等,在化工、冶金、矿山、电气铁道等大量工矿企业以及家用电器中广泛使用,并正在蓬勃发展;在系统内部,如直流输电中的整流阀和逆变阀等。 3)、电弧型:各种冶炼电弧炉在熔化期间以及交流电弧焊机在焊接期间,其电弧的点燃和剧烈变动形成的高度非线性,使电流不规则的波动。其非线性呈现电弧电压与电弧电流之间不规则的、随机变化的伏安特性。 对于电力系统三相供电来说,有三相平衡和三相不平衡的非线性特性。后者,如电气铁道、电弧炉以及由低压供电的单相家用电器等,而电气铁道是当前中压供电系统中典型的三相不平衡谐波源。 谐波对电网的影响: 1、谐波对旋转设备和变压器的主要危害是引起附加损耗和发热增加,此外谐波还会引起旋转设备和变压器振动并发出噪声,长时间的振动会造成金属疲劳和机械损坏。 2、谐波对线路的主要危害是引起附加损耗。 3、谐波可引起系统的电感、电容发生谐振,使谐波放大。当谐波引起系统谐振时,谐波电压升高,谐波电流增大,引起继电保护及自动装置误动,损坏系统设备(如电力电容器、电缆、电动机等),引发系统事故,威胁电力系统的安全运行。 4、谐波可干扰通信设备,增加电力系统的功率损耗(如线损),使无功补偿设备不能正常运行等,给系统和用户带来危害。 限制电网谐波的主要措施有:增加换流装置的脉动数;加装交流滤波器、有源电力滤波器;加强谐波管理。
谐波产生的主要原因
谐波产生的主要原因、危害及治理措施谐波产生的主要原因：1）来自用户的非线性负荷非线性用电设备是产生谐波的主要原因，由于非线性设备产生的谐波电流通过系统网络注入到系统电源中，畸变电流流经系统阻抗使母线电压发生畸变，使电能质量受到污染：如化工行业的高频炉、电解设备，钢铁行业的炼钢炉、大型轧机、硅整流设备等，它们向电网取用基波电流的同时．产生出高次谐波电流注入系统。
这些负载的谐波有随不同负载而变化的特征，从而使注入网络的谐波电流出现忽大忽小、时隐时现的现象。
2）来自系统的影响其一，系统中交流发电机内部的定子和转子间的气隙，由于受到铁心齿、槽或工艺的影响，分布不均匀，虽然各相电势的波形对称，但三相电势中含有一定数量的奇次谐波。
其二，系统电网中大量变压器的励磁电流含有奇次谐波成分，当变压器空载或过励磁时则更为严重，并由此构成了主要的稳定性谐波源；其三，当电网中投切空载变压器或电容器时，其合闸涌流注入电网也会形成突发性的谐波源。
电力系统中作用在同一线路中的数个不同频率的正弦电势，使得电路中的电流成为各个不同频率电流分量的叠加值，从而形成谐波电流。
电力谐波的主要危害有：1) 对变压器的影响：谐波电流使铜损增加、漏磁增加；谐波电压使铁损增加；谐波功率造成噪声增大、温升提高。
2) 对电力电线的影响：谐波电流易过载，导致过热、破坏绝缘、肌肤效应加大，特别是在电力系统三相不对称运行时，对中性点直接接地的供电系统线损的增加尤为显著。
3) 对电动机的影响：谐波电流增加铜损、谐波电压增加铁损，谐波的功率造成机械效率减小，功率因数下降，有效转矩减小。
4) 对控制系统的影响：电压零点漂移、线电压的不等、仪表仪器的指示不准，以致控制判断错误，甚至控制系统失控。
5) 对通信设备的影响：谐波会产生感应电磁场，影响通信质量。
对电容器的影响：谐波对电容器的影响最为突出，据统计，谐波造成的危害中40%是因为电容器的损害引起的。
主要是因为电容器对高次谐波阻抗较小，电容器容易引起谐波放大甚至共振，从而造成设备的损害和故障。
供电系统谐波的产生原因和抑制方法
供电系统谐波的产生原因和抑制方法电气系统中的电气设备产生的电压或电流波形非理想的正弦波时，即说明其中含有频率高于50Hz的电压或电流成分，将频率高于50Hz的电流或电压成分称之为谐波。
谐波对电气设备的正常工作有不利影响，因此，研究谐波的危害与抑制方法，对保证电网的电力质量十分必要。
（1）谐波是如何产生的？谐波来自于三个方面：一是发电设备产生的谐波；二是输配电系统产生的谐波；三是供电系统的电气设备（如变频器、电炉等）等产生的谐波，其中以供电系统的电气设备产生的谐波居多，具体如下：1）晶闸管整流设备：由于晶闸管整流在电力机车、铝电解槽、充电装置、开关电源等许多方面得到了越来越广泛的应用，给电网造成了大量的谐波。
晶闸管整流装置采用移相控制，从电网吸收的是缺角的正弦波，从而给电网留下的也是另一部分缺角的正弦波，显然在留下部分中含有大量的谐波。
如果整流装置为单相整流电路时则含有奇次谐波电流，其中3次谐波的含量可达基波的30%；接容性负载时则含有奇次谐波电压，其谐波含量随电容值的增大而增大。
如果整流装置为三相全控桥脉冲整流器，变压器原边及供电线路含有5次及以上奇次谐波电流；如果是12脉冲整流器，也含有11次及以上奇次谐波电流。
经统计表明：由整流装置产生的谐波占所有谐波的近40%，这是最大的谐波源。
2）变频装置：变频装置常用于风机、水泵、电梯等设备中，由于采用了相位控制，谐波成份很复杂，除含有整数次谐波外，还含有分数次谐波，这类装置的功率一般较大，随着变频调速的使用的增多，对电网造成的谐波也越来越多。
3）电弧炉、电石炉：由于加热原料时电炉的三相电极很难同时接触到高低不平的炉料，使得燃烧不稳定，引起三相负荷不平衡，产生谐波电流，经变压器的三角形连接线圈而注入电网。
其中主要是2～7次的谐波，平均可达基波的8%～20%，最大可达45%。
4）气体放电类电光源：荧光灯、高压汞灯、高压钠灯与金属卤化物灯等属于气体放电类电光源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力谐波的产生原因及其抑制方法
随着工业的快速发展，在电力系统中，非线性负荷大量增加。
这样的非线性负荷在电网中产生的干扰越来越严重，也越来越复杂化，使得电网的供电质量越来越差，对同一电网的其他用电设备和小型用户的影响越来越大。
在电力系统中，谐波污染与电磁干扰、功率因数降低成为了三大公害。
一、谐波产生的原因
谐波是指一个电气量的正弦波分量．其频率为基波频率的整数倍，不同频率的谐波对不同的电气设备会有不同的影响。
谐波主要由谐波电流源产生，当正弦波(基波)电压施加到非线性负载上时，负载吸收的电流与其上施加的电压波形不一至，其电流发生了畸变。
由于负载与整个网络相连接，这样畸变电流就可以流人到电网中，这样的负载就成了电力系统中的谐波源。
二、谐波源的种类
在电力系统中产生谐波的主要谐波源有两种。
1．含有半导体等非线性电气元件的用电设备。
比如工业中常见的各种整流电气装置、大容量变频器、大型交直流变换装置以及其他的电力、电子装置。
2．含有电弧和铁磁材料等的非线性材料的用电设备，比如电弧炉、变压器、发电机组等电气设备。
三、谐波的危害
1．使供电线路和用电设备的热损耗增加。
(1) 谐波对线路的影响
对供电线路来说，由于集肤效应和邻近效应，线路电阻随着频率的增加会很快增加，在线路中会有很大的电能浪费。
另外，在电力系统中，由于中性线电流都很小，所以其线径一般都很细，当大量的谐波电流流过中性线时，会在其上产生大量的热量，不仅会破坏绝缘，严重时还会造成短路，甚至引起火灾。
而当谐波频率与网络谐振频率相近或相同时，会在线路中产生很高的谐振电压。
严重时会使电力系统或用电设备的绝缘击穿，造成恶性事故。
(2) 对电力变压器的影响
谐波电琏的存在增加了电力变压器的磁滞损耗、涡流损耗及铜损，对带有不对称负荷的变压器来说，会大大增加励磁电流的谐波分量。
(3)对电力电容器的影响
由于电容器对谐波的阻抗很小，谐波电流叠加到基波电流上，会使电力电容器中流过的电流有很大的增加，使电力电容器的温升增高，引起电容器过负荷甚至爆炸。
同时，谐波还可能与电容器一起在电网中形成谐振，并又施加到电网中。
(4)对电机的影响
谐波会使电机的附加损耗增加，也会产生机械震动，产生甚至引起谐波过电压．使得电机绝缘损坏。
2．对继电保护和自动装置的影响
对于电磁式继电器来说，电力谐波常会引起继电保护以及自动装置的误动作或拒动，造成整个保护系统的可靠性降低．容易引起系统故障或使系统故障扩大。
3．对通信线路产生干扰。
在电力线路上流过幅度较大的奇次低频谐波电流时，通过电磁耦合，会在邻近电力线路
的通信线路中产生干扰电压。
干扰通信线路的正常工作，使通话清晰度降低，甚至会引起通信线路的破坏。
4．对用电设备的影响
电力谐波会使电视机、计算机的显示亮度发生波动，图像或图形发生畸变，甚至会使机器内部元件损坏，导致机器无法使用或系统无法运行。
5．对产品质量的影响
当一定频率的谐波对用电设备有影响时，会使设备工作不稳定，导致产品质量下降。
严重时会产生批次性产品报废。
6．谐波对计量仪表的影响
谐波的存在会使计量仪表的指示产生误差，甚至会导致计量设备无法工作。
四、谐波的抑制方法
1．改善供电系统
对于供电系统来说，谐波的产生不可避免，但通过加大供电系统短路容量、提高供电系统的电压等级、加大供电设备的容量、尽可能保持三相负载平衡等措施都可以提高电网抗谐波的能力。
2．降低谐波源的谐波含量
在线路中对谐波源采取措施，最大限度地避免谐波的产生，这种方法能够提高电网质量，可在很大程度上避免谐波造成的影响。
（1）采取脉宽调制(PWM)法
采用脉宽调制(PWM)技术，在所需要的频率周期内，将直流电压调制成等幅不等宽的系列交流电压脉冲，这种方法可以大大抑制谐波的产生。
(2)增加整流器线路中的脉动数整流器件是电网中的主要谐波源，对于整流器件来说，增加整流脉动数，可以使波形平滑，谐波的产生量减少。
3．在谐波源处吸收谐波电流
这是目前应用最广泛的谐波抑制方法。
主要有以下几种：
(1)采用无源滤波器加以抑制
无源滤波器安装在电力电子设备的交流侧，由L、R、C元件构成谐振回路，当谐振回路的谐振频率与某一谐波频率相同或相近时，即可阻止该频率的谐波进入电网。
（2）采用有源滤波器加以抑制
利用可控的功率半导体器件，向电网中输入与原有的谐波电流幅度相等相位相反的电流，使电网中的总谐波电流趋向于零，达到实时补偿谐波的目的。
(3) 通过加装静止无功补偿装置加以抑制
在谐波源处并联加装静止无功补偿装置，可以有效减少波动的谐波量，同时，也可以抑制电压波动、电压闪变，还可以补偿功率因数。
（4）防止电容器组对谐波的放大在电网中并联电容器组起改善功率因数和调节电压的作用，当谐波存在时，在一定的参数下电容器组会对谐波起到放大作用，危及电容器本身和附近其他电气设备的安全，可以采取串联电抗器或将电容器组的某一支路改为滤波器的方法来限制对谐波的放大，也可以通过限制电容器组的投入容量来避免电容器对谐波的放大。
