几个常见电磁流量计的分类

几个常见电磁流量计的分类

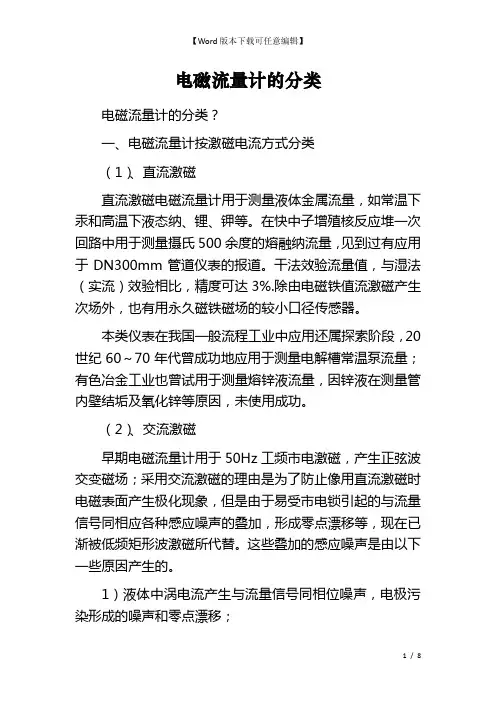

电磁流量计测量原理是法拉第电磁感应定律，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。它主要用于测量封闭管道中的导电液体和浆液中的体积流量。和顺达流量计厂家生产的电磁流量计广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。下面为大家介绍一下电磁流量计的常见几个分类方法。

一、按输出信号连接和电源连线制式分类

四线制电磁流量计。四线制是传统电磁流量计的输出信号线和电源线(或流量传感器和传感器间的激磁电线)分别由2组各2根导线的四线制组成，仍是当前的主要制式。

二线制电磁流量计。当前温度、压力/差压、流量和物位等参量现场仪表趋向于输出信号和电源共用导线的二线制仪表发展。二线制仪表毋须市电电源，而电磁流量计常装在无市电供给的偏僻场所，采用二线制可节省市电布线工程费用。二线制电磁流量计电源供给的设计思路上又分为零信号输出电流(即4mA)供给、大于零信号输出供给和电池(或太阳电池)供给。电池供电型电磁流量计和电磁式水表适应配置于远离城市配水池或郊外污水处理后排放点等市电引入困难的场所。有些型号仪表电池使用寿命一年，有些则长达8～10年。

二、电磁流量计按传感器和转换器组装方式分类

分体型电磁流量计——分体型是电磁流量计普遍应用的形式，传感器接入管道，转换器装在仪表室或人们易于接近的传感器附近，相距数十到数百米。为防止外界噪声侵入，信号电缆通常采用双层屏蔽。测量电导率较低液体而相聚超过30m时，为防止电缆部分电容造成信号衰减，内层屏蔽也有要求接上与芯线同电位低阻抗源的屏蔽驱动。分离型转换器可远离现场恶劣环境，电子部件检查、调整和参数设定就比较方便。

一体型电磁流量计——传感器和转换器组装在一起直接输出直流电流(或频率)标准信号，实际上成为电磁流量变送器。一体型缩短了二者之间信号线和激磁线的连接长度，并使之物外接，隐蔽在仪表内部，从而减少信号衰减和空间电磁波噪声侵入。同样测量电路与分体型相比可测较低电导率的液体。取消了信号线和激磁线的布线，简化电气连接，仪表价格和安装费用均相对便宜，较多采用于小管径仪表。随着二线

制仪表的商品化发展，一体型仪表将会有较快发展。但如果由于管道布置限制，安装在不易接近的场所，则维护不便。此外，转换器电子部件装于管道上，将受到流体温度和管部震动的较大限制。

三、电磁流量计按流量传感器与管道连接方式分类

法兰连接——法兰连接是传统的连接方式，传感器两端有连接法兰，与管道法兰间用螺栓固定之，可单向安装。大口径传感器都采用本连接方式。体积和重量都比夹装连接方式大。

夹装连接——夹装连接时近年发展的连接方式，传感器本身无法兰，以较长的螺栓夹持在管道两法兰之间接入管系。本方式传感器体积小重量轻，对于不同压力规范和标准管系法兰孔距适应性强;但只适用于较小管径(200mm以下),承受液体工作压力较低。

卫生型连接——卫生型电磁流量计能够实现快速拆卸和安装，便于日常频繁的清洗。

螺纹连接——该类仪表较多应用于医药、食品等工业和药业配比注入等场所。螺纹连接还有较多应用于石油、地质勘探等16～25MPa以上高压注水或水泥浆液流量测量，螺纹形状则为梯形。

四、电磁流量计按流量传感器结构分类

短管式电磁流量计——短管型结构即如传统电磁流量计的结构，流量传感器带有测量管段连接到管道系统中。

插入式电磁流量计——插入型流量传感器实质上是电磁流速传感器，激磁线圈和电极组装成杆状，从待测管道上开孔中插入，测得的流速与转换器预置的管道面积等系数相乘盐酸求取流量。除单点的“点流速”外，还有侧多点“径流速”者。该类仪表适用于大型管道，因为是测量局部流速推算流体流量，测量精度远低于短管型，通常仅用于过程控制，不适宜应用于贸易核算计量。但是价格相对便宜。

五、电磁流量计按用途分类

通用型——在冶金、石化、造纸、印染、纺织、给水、污水处理等工业一般较多采用分体型中、大口径法兰连接方式;医药、生物、精细化工等工业常用微小口径、小口径仪表，一体型夹装连接方式或螺纹连接方式适用场所较多。

防爆型——防爆型电磁流量计应用于有易燃气氛的场所。由于大部分电磁流量计的几次电流能量较大，通常设计成隔爆型、充砂型、浇封型和气密型等。但是现在有些电磁流量计激磁功率大幅度降低，也有了本质安全型即以前所称安全火花型，流量

传感器部分和转换部分有条件组成一体，全部装在危险区域内。

卫生型——乳酪、食品、医药、生物化学等工业要求定时通蒸汽灭菌，传感器要便于拆卸清洗，与管道连接部分要求用快速装卸的卫生型规定的结构，与液体接触的材质应是无毒无害的。

耐潜水型——本型传感器应用于安装在地面下的窨井，可承受短时间水侵没，相当于外壳防护等级IP67或NEMA6;还有相当于防护等级IP68者，则可承受长期潜水。

潜水型——本型仪表用于测量明渠或非满管暗渠自由水面自然流下的水路流量，如工业排水和下水等。传感器装在明渠截流挡板下部，长期浸在水下。用于大流量时刻安装多台与传感器形状相同的分流模型，以扩大流量。

以上就是全部内容，如果有问题可以联系的技术人员。
