防空地下室建造设计-2防空地下室建造设计-21. 概述防空地下室作为一种重要的防护设施，用于保护居民在紧急情况下的安全。
本旨在提供一个详细的防空地下室建造设计范本，以供参考和指导。
2. 设计准则2.1. 建造用途防空地下室主要用于提供避难、防护和安全的空间，在自然灾害（如地震、飓风、洪水）或者人工灾害（如战争、恐怖袭击）发生时保护居民生命和财产安全。
2.2. 建造布局防空地下室的布局应合理，包括入口、通风系统、避难空间、紧急出口、灾害信息发布系统等。
避难空间应尽量减少结构、设备和家具等的遮挡，确保人员的安全。
2.3. 结构设计防空地下室的结构设计应满足防震、抗裂、耐久等要求，采用坚固的建造材料和适当的结构形式。
屋顶和墙壁应具有足够的厚度和强度，以承受外部冲击和压力。
2.4. 通风系统防空地下室的通风系统应确保空气的新鲜和循环，防止空气污染和缺氧。
通风系统应具备可靠的电源和备用设备，以确保在紧急情况下的正常运行。
2.5. 照明系统防空地下室的照明系统应满足紧急情况下的照明需要。
应采用可靠的备用电源和自动开关装置，确保照明系统在停电情况下的正常运行。
2.6. 消防设备防空地下室应配备灭火器、烟雾探测器、喷淋系统等消防设备，确保在火灾发生时的及时处置和疏散。
2.7. 安全标识防空地下室应设有合适的安全标识，包括逃生指示标示、应急出口标示、灭火器标示等，以便人员在紧急情况下快速辨识和行动。
3. 附件本涉及的附件如下：附件1：防空地下室平面布局图附件2：防空地下室结构设计图纸附件3：防空地下室通风系统设计图纸附件4：防空地下室照明系统设计图纸附件5：防空地下室消防设备配置清单4. 法律名词及注释本涉及的法律名词及其注释如下：1. 建造法建造法是指规范建造行为的法律法规，保障建造安全和维护公共利益的法律框架。
2. 地震安全性评估地震安全性评估是对建造物在地震中抗震性能进行评估的过程，用于确定建造物受震能力和安全性。

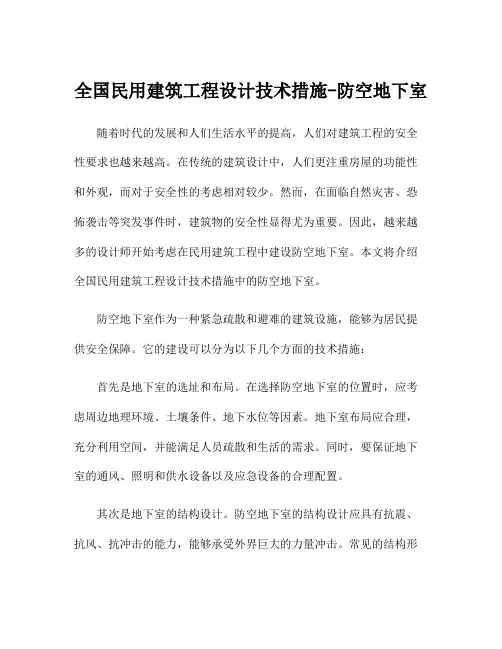

全国民用建筑工程设计技术措施-防空地下室
全国民用建筑工程设计技术措施-防空地下室随着时代的发展和人们生活水平的提高，人们对建筑工程的安全性要求也越来越高。
在传统的建筑设计中，人们更注重房屋的功能性和外观，而对于安全性的考虑相对较少。
然而，在面临自然灾害、恐怖袭击等突发事件时，建筑物的安全性显得尤为重要。
因此，越来越多的设计师开始考虑在民用建筑工程中建设防空地下室。
本文将介绍全国民用建筑工程设计技术措施中的防空地下室。
防空地下室作为一种紧急疏散和避难的建筑设施，能够为居民提供安全保障。
它的建设可以分为以下几个方面的技术措施：首先是地下室的选址和布局。
在选择防空地下室的位置时，应考虑周边地理环境、土壤条件、地下水位等因素。
地下室布局应合理，充分利用空间，并能满足人员疏散和生活的需求。
同时，要保证地下室的通风、照明和供水设备以及应急设备的合理配置。
其次是地下室的结构设计。
防空地下室的结构设计应具有抗震、抗风、抗冲击的能力，能够承受外界巨大的力量冲击。
常见的结构形式包括钢筋混凝土结构、钢结构和复合结构等。
要保证地下室的结构稳定性，增加居民的安全感。
第三是地下室的消防和安全设施设计。
地下室应配备消防系统，包括自动喷水系统、疏散通道、报警设备等，以防止火灾的发生。
此外，还应加强地下室的通信设施和照明设备，确保灾难发生时能及时报警和提供足够的照明。
第四是地下室的空气净化和防辐射设计。
在极端情况下，地下室可能会遭受辐射的威胁，因此需要采取一系列措施来减少辐射对人体的危害。
同时，地下室应具备良好的通风系统，确保空气的新鲜度和清洁度。
最后是地下室的人性化设计。
为了提高居民在地下室中的舒适度和安全感，应考虑人性化设计，包括舒适的座椅、食品和水源储备、卫生间等。
此外，还应考虑到老年人、儿童和残障人士的特殊需求，增加相应的设施。
综上所述，全国民用建筑工程设计技术措施中的防空地下室是为了应对突发事件而建设的一种重要设施。
通过合理的选址和布局、稳定的结构设计、完善的消防和安全设施、有效的空气净化和防辐射措施以及人性化的设计，可以提高地下室的安全性和居民的生活质量。
全国民用建筑工程设计技术措施防空地下室
应对水质进行实时监测，确保供水安全可靠。
总结词
防空地下室水处理系统应高效、节能、环保。
ቤተ መጻሕፍቲ ባይዱ7
工程实例分析
1. 工程概述
01
某地铁站防空地下室设计项目位于城市繁华地段，主要功能为地铁站和防空地下室。设计范围包括地铁站的站台层、设备层和防空地下室的结构设计。
工程实例一：某地铁站防空地下室设计
2. 设计特点
05
防空地下室的电气设计
供电系统是防空地下室电气设计的核心，需要考虑供电的可靠性、安全性和可持续性。
·
1. 供电可靠性：为确保防空地下室的正常运转，供电系统应设计成双回路或备有发电机组，以防止突然断电对人员和设备造成的影响。
2. 供电安全性：供电系统应装有漏电保护装置，并确保电缆、插头插座等材料的阻燃性，以防止火灾发生。
该商业区防空地下室设计项目在满足商业经营需求的同时充分考虑了防空功能需求，从而实现了两者的和谐共存，为市民提供了安全、便捷的商业服务环境。
2. 设计特点
3. 总结
感谢观看
THANKS
耐久性
主体结构设计
主体结构形式
根据工程地质条件、使用要求和施工条件等因素，选择合适的主体结构形式，如框架结构、剪力墙结构等。
构件设计
根据荷载分析和主体结构形式，进行构件设计，包括梁、柱、墙、板等的设计，确保满足强度、刚度和稳定性要求。
荷载分析
根据防空地下室的防护要求和使用功能，进行荷载分析，确定荷载类型、大小和作用方式。
2. 设计特点
3. 总结
工程实例二：某城市广场防空地下室设计
工程实例三：某商业区防空地下室设计
1. 工程概述
某商业区防空地下室设计项目位于城市繁华商业区，主要功能为商业用途和防空避难。设计范围包括商业区的地下一层、地下二层和防空地下室的结构设计。
人民防空地下室设计规范 gb50038-2005
人民防空地下室设计规范 gb50038-2005中华人民共和国建设部编制的 GB50038-2005 人民防空地下室设计规范（下称本规范），用以标准我国城市保护居民大众安全、防空设施施工以及设计要求，依据《贯彻落实〈中华人民共和国防空法〉实施细则》（HN 88-2006）等有关法律、法规，并结合科技进步及实践经验，综合国内外有关防空地下室设计规范及技术要求，就现行城市防空地下室有关设计要求和标准作出本规范。
本规范适用于新建、扩建以及改建城市防空地下室项目的设计以及运行维护。
本规范涉及地下室设计要求，地基地面处理要求，地下室结构设计要求，地下室细部设计要求，防空地下室门窗及玻璃要求，防火、防护体系设计要求，防护性能检测要求及安全运行要求。
第一章总则第一条为了贯彻落实《中华人民共和国防空法》，标准我国城市保护居民大众安全、防空设施施工以及设计要求，制定本规范。
第二条本规范适用于由城市内公安机关主管的建设项目及民用建设项目的防空地下室设计。
第三条所有建筑项目建设过程中或其运行维护中出现的防空问题应及时加以解决，保证建筑项目的防空安全。
第二章防空地下室设计第四条地下室设计应符合建筑安全设计标准以及国家有关建筑质量质量要求，规范操作，达到预期的防护效果。
第五条在地面、地下某层以上安装防空地下室，应将地下室外围面以上一层混凝土内嵌一定厚度的钢筋网，采用现浇或预制整体配件。
第六条防空地下室应设计成牢固、抗震性能良好的特别结构。
若设有地下停车库，应按照有关规范的要求进行设计，能够满足防空功能要求。
第七条防空地下室应具有足够的安全出口，且与其它建筑物有安全楼梯通道相连。
第八条防空地下室设置的设施应根据防弹、防烟性能作出设计，保证地下室内公众在防弹、防烟及安全出口方面受到足够保护。
第九条防空地下室按照可容纳人员而得出的三类：小型、中型和大型地下室，地下室的尺度应根据规划的使用要求，按照可容纳人员的尺度设计。
第二节地基地面处理要求第十条地基处理中除采用相应技术对地基结构加固外，还应当着力保证混凝土基础制作质量，以达到设计要求。

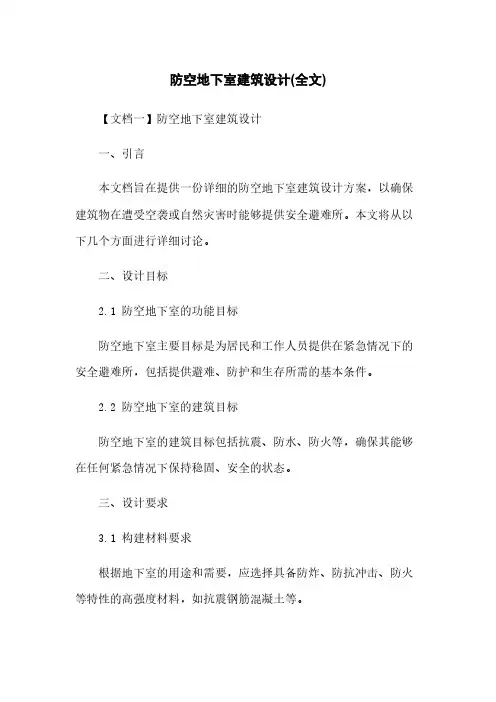

防空地下室建筑设计(全文)
防空地下室建筑设计(全文)【文档一】防空地下室建筑设计一、引言本文档旨在提供一份详细的防空地下室建筑设计方案，以确保建筑物在遭受空袭或自然灾害时能够提供安全避难所。
本文将从以下几个方面进行详细讨论。
二、设计目标2.1 防空地下室的功能目标防空地下室主要目标是为居民和工作人员提供在紧急情况下的安全避难所，包括提供避难、防护和生存所需的基本条件。
2.2 防空地下室的建筑目标防空地下室的建筑目标包括抗震、防水、防火等，确保其能够在任何紧急情况下保持稳固、安全的状态。
三、设计要求3.1 构建材料要求根据地下室的用途和需要，应选择具备防炸、防抗冲击、防火等特性的高强度材料，如抗震钢筋混凝土等。
3.2 结构设计要求地下室的结构设计应符合抗震设计要求，并采用合适的结构形式和抗震措施，如设立加强墙体、增加框架柱等。
3.3 通风与消防设备要求地下室内应设置合适的通风和防烟系统，并安装消防设备和应急照明装置，确保人员在紧急情况下的生命安全。
3.4 紧急逃生通道要求地下室应设置多个紧急逃生通道，通道宽度要满足人员疏散的需求，并配备防护门，避免紧急情况下的混乱和堵塞。
四、设计方案4.1 地下室布局设计根据地下室的用途和功能，进行合理的布局设计，包括座位、通道、设备存放区等。
4.2 声音和照明设备设计地下室应配备适当的声音和照明设备，确保人员在紧急情况下能够获得信息和指引。
4.3 室内装饰材料选择选择符合防火、防震和防炸等要求的室内装饰材料，确保地下室的安全性和舒适性。
五、附件本文档涉及的附件包括设计图纸、结构计算书、灾害应急预案等，请参阅附件文件。
六、法律名词及注释6.1 抗震设计规范抗震设计规范是指根据地震活动带、地震区分级等因素，制定的针对建筑物抗震能力的规范。
6.2 地下室建设管理条例地下室建设管理条例是指国家对地下室建设和管理的相关法律法规和规章制度。
【文档二】防空地下室建筑设计一、前言本文档旨在提供一份详细的防空地下室建筑设计方案，以确保建筑物在遭受空袭或自然灾害时能够提供安全避难所。
人民防空地下室设计
四、早期核辐射的防护
包括顶板厚度（包括覆土）、外墙顶部防护角、室外出入口通道最小长度、室内出入口通道最小长度、室外出入口临空墙最小厚度、室内出入口临空墙最小厚度。
1.防空地下室室内早期核辐射剂量的设计限值（戈瑞）
医疗救护工程、防空专业队队员掩蔽部0.1gy；人员掩蔽所、配套工程中有人员停留的部位0.2gy；防空专业队装备掩蔽部、配套工程中存放电子设备、医药物资的房间5.0gy.
（6）倒塌范围以外的室外出入口宜采用单层轻型结构，倒塌范围以内的室外出入口应采用防倒塌栅架。
（7）备用出入口可采用竖井式，宜与通风竖井合并设置，竖井平面净尺寸不宜小于1.0m，如有倒塌范围内时，应设防倒塌栅架。
4.出入口通道、楼梯和门洞尺寸应满足平时和战时的需要，并和防护密闭门和密闭门的尺寸有关。
（2）防护单元内部不应设缝，相邻防护单元之间设缝需要开连通口时，要增加一段小走道，以便设置防护密闭门。
5.防护单元和地面的关系：
（1）人防顶板底层一般不高出室外地面；
（2）6级人防，当上部为砖混结构（上海规范或6层以下不超过18m的框架结构）可高出≤1.0m；
（3）5级人防，当上部为砖混结构（上海规范或6层以下不超过18m的框架结构）并有取土条件时，可高出≤0.5m，并在临战时覆土。
（3）高出室外地面的管道层或普通地下室外墙厚度算法相同。
5.全埋式防空地下室外墙顶部应采用钢筋混凝土，其最小防护厚度ts应满足。
6.非全埋式6级防空地下室，室外地面以上钢筋混凝土外墙厚度不应小于250mm.
7.室外出入口的90°转弯数量和最小长度
（1）6级防空地下室其通道长度或拐弯数可按建筑需要。
二、人防主体设计
1.防护单元：
防空地下室建筑设计_吴涛主讲_7-8_人防图集
人员掩蔽工程
8. 范 例
物资掩蔽工程
8. 范 例
防空专业队工程
8.
范
例
车库
扩散 排风
竖井
工具
室外通道
密闭 滤毒 扩散 竖井 进风
调度
脱衣 淋浴
穿衣 清洁区
队员掩蔽部
图3-43 平战结合的运输专业队掩蔽部设计方案
人防汽车库工程
8. 范 例
急救医院工程
８. 范 例
连通口封堵大样
８. 范 例
防爆波井大样
８. 范 例
电缆穿管详图
８. 范 例
7. 建ห้องสมุดไป่ตู้筑 防 火
主要内容
设计要点
人防工程火灾特点
一般规定
防火防烟分区
消防值班室
防火分区面积
设备用房
出入口数量
防火分区构造
防火门及卷帘
防烟分区
安全疏散 疏散距离 疏散指标 楼梯间 避难走道
防火疏散
7. 建 筑 防 火
沉降逢
防火门
B区
A区
卷帘1
Ⅰ
卷帘2
Ⅱ 防火门
火灾疏散路线
沉降逢
A区 战时封堵1
B区
防空地下室建筑设计正式版
防空地下室建筑设计正式版在现代城市建设中，防空地下室的建筑设计具有极其重要的意义。
它不仅是保障人民生命财产安全的重要防线，也是城市整体防护体系的关键组成部分。
防空地下室的设计需要综合考虑多种因素，包括防护要求、建筑功能、结构安全、通风排水等，以确保在战时能够有效地发挥防护作用，为居民提供安全的避难场所。
防空地下室的设计首先要满足防护要求。
这意味着它需要具备抵御空袭武器破坏的能力，如炸弹爆炸产生的冲击波、高温、辐射等。
为了实现这一目标，建筑的结构必须坚固可靠，能够承受巨大的压力和冲击。
墙体、顶板和底板的厚度和强度都要经过精心计算和设计，通常采用钢筋混凝土等坚固材料。
同时，出入口的设置也至关重要，要保证在紧急情况下人员能够迅速、安全地进出，并且出入口要具备防护门、防护密闭门等防护设施，以阻挡外界的有害因素进入。
在满足防护要求的基础上，防空地下室还需要考虑其建筑功能。
它不仅仅是一个简单的避难空间，还可能需要承担医疗救护、物资储备、人员临时居住等多种功能。
因此，在设计时要合理规划内部空间，划分不同的功能区域。
例如，设置医疗区、休息区、储物区等，以满足人们在避难期间的各种需求。
同时，要保证各个区域之间的通行顺畅，便于人员流动和管理。
结构安全是防空地下室设计中不可忽视的一个方面。
由于其特殊的使用环境和功能要求，结构的稳定性和耐久性至关重要。
在设计过程中，要充分考虑地质条件、地下水位等因素对结构的影响，采取相应的加固措施。
此外，还要考虑地震等自然灾害的影响，使防空地下室在各种不利情况下都能够保持稳定，不发生坍塌等危险情况。
通风和排水系统对于防空地下室的正常使用也非常重要。
良好的通风系统能够保证室内空气新鲜，避免人员在避难期间因空气质量差而影响健康。
通风设备要具备过滤、净化空气的功能，以阻挡外界的有害气体和灰尘进入。
排水系统则要能够及时排除地下室内部的积水，防止水淹情况的发生。
排水管道的布置要合理，排水泵的选型和安装要满足排水要求。
防空地下室建筑设计
防空地下室建筑设计地下室是一种非常重要的建筑结构，可以被用作各种用途，例如存储设备、庇护避难等等。
而防空地下室是一种特殊的地下室，旨在提供避难所，用于应对紧急情况，如自然灾害或战时。
在设计防空地下室时，有几个关键因素需要考虑，包括地理位置、建筑材料、结构设计和空气过滤系统等等。
首先，地理位置是决定防空地下室建设的重要考虑因素之一、理想的地理位置应该远离可能受到攻击的区域，例如军事设施或重要基础设施。
同时，地下室应该位于离人们经常活动的区域较近的地方，以便在紧急情况下能够尽快找到避难所。
其次，建筑材料是设计防空地下室时需要考虑的另一个重要因素。
建筑材料应该具备防爆、防烟、抗震等特性，以确保在发生爆炸或地震等紧急情况时能够保持结构的完整性。
优质的混凝土、钢材和纤维材料等是较为理想的选择。
接下来，结构设计是防空地下室设计中的关键要素之一、地下室的结构应该能够承受外部压力，例如爆炸冲击波或地震。
墙壁和天花板应该足够坚固，并配备坚实的支撑结构。
此外，地下室应该有足够的出口和逃生通道，以便在紧急情况下人们能够顺利撤离。
最后，空气过滤系统是确保防空地下室内空气质量的关键。
防空地下室应该配备高效的空气过滤器和通风系统，以过滤空气中的有毒气体、灰尘和放射性颗粒物等污染物。
此外，定期检查和维护过滤器的工作状态也是十分重要的，确保其始终处于良好工作状态。
此外，防空地下室的设计还应考虑到人们在紧急情况下的生存需求。
应该为地下室配备水和食物等基本生活物资，并提供舒适和安全的生活环境。
综上所述，防空地下室建筑设计是一项复杂而重要的任务，需要综合考虑地理位置、建筑材料、结构设计和空气过滤系统等诸多因素。
只有全面而周密地考虑这些因素，才能确保防空地下室在紧急情况下发挥其应有的功能，为人们提供庇护所和生存条件。
人民防空地下室设计规范标准
人民防空地下室设计规范1 总则1.0.1 为在人民防空地下室（以下简称防空地下室）设计中正确贯彻“长期坚持、平战结合、全面规划、重点建设”的建设方针，使设计符合战时及平时的要求，制定本规范。
1.0.2 本规范适用于新建或改建的4级、4B级、5级和6级的各类防空地下室设计。
1.0.3 防空地下室设计应符合人防建设与城市建设相结合的原则。
在平面布置、结构选型、通风防潮、采光照明和给水排水等方面，应采取使其充分发挥战备效益、社会效益和经济效益的相应措施。
1.0.4 防空地下室设计除应执行本规范外，尚应遵守国家现行有关标准和规范的规定。
2 术语和符号2.1 术语2.1.1 平时peacetime和平时期的简称。
国家或地区既无战争又无明显战争威协的时期。
2.1. 2 战时wartime战争时期的简称。
国家或地区自开始转入战争状态直至战争结束的时期。
2.1.3 临战时imminenceofwar临战时期的简称。
国家或地区自明确进入战前准备状态直至战争开始之前的时期。
2.1.4 冲击波shockwave空气冲击波的简称。
核爆炸在空气中形成的具有空气参数强间断面的纵波。
2.1.5 冲击波超压positivepressureofshockwave冲击波压缩区内超过周围大气压的压力值。
2.1.6 地面超压surfacepositivepressure防空地下室室外地面的冲击波超压峰值。
2.1.7 土中压缩波compressivewaveinsoil核爆炸作用下，在土中传播并使其受到压缩的波。
2.1.8 核爆动荷载dynamicloadofnuclearblast核爆炸产生的冲击波和土中压缩波对防空地下室结构形成的动荷载。
2.1.9 主体mainpart防空地下室中，能满足战时防护及其主要功能要求的部分。
如有防毒要求的防空地下室中的最后一道密闭门以内部分。
2.1.10 清洁区（密闭区）airtightspace防空地下室中能满足防毒要求的区域。
07fj01防空地下室建筑设计示例标准
07fj01防空地下室建筑设计示例标准07fj01防空地下室建筑设计示例标准一、引言随着城市化进程的加快和国家安全意识的提升，防空地下室的建设逐渐成为城市建设的一项重要任务。
07fj01防空地下室建筑设计示例标准是我国防空工程建设领域的重要标准之一，它为防空地下室的设计和建设提供了重要的参考依据。
本文将结合07fj01标准，深入探讨防空地下室建筑设计的要点和关键内容，以期为读者提供全面而深入的了解。
二、07fj01防空地下室建筑设计示例标准的概述1. 建设背景在当前国际形势下，我国面临着复杂多变的安全威胁，防空工程建设已成为国家建设的重要组成部分。
07fj01标准的出台，旨在指导防空地下室的建设，提高城市的安全防范能力。
2. 标准内容07fj01标准主要包括对防空地下室建筑设计的要求、技术指标、构造形式、装修标准等内容进行了详细的规定，以及对建筑材料和设备的选择，建筑结构和防护措施的设计等进行了具体的要求。
三、防空地下室建筑设计的深度要求1. 地下室位置选择根据07fj01标准，防空地下室的位置要选择在城市内部的安全区域，远离高楼和其他可能成为攻击目标的建筑物，同时要确保通风良好，方便疏散和应急救援。
2. 结构设计在结构设计方面，防空地下室需要具有坚固的结构，能够承受一定规模的爆炸冲击和建筑物坍塌，要求墙体和地板具有防爆和防震的能力，以保障人员的安全。
3. 通风系统依据07fj01标准，防空地下室内通风系统的设计和建设十分重要，通风设备要满足规定的换气量和风速要求，以确保地下室内空气清新，避免二氧化碳积聚和氧气不足。
四、防空地下室建筑设计的广度要求1. 照明和照明系统根据07fj01标准，防空地下室内部应配备足够的照明设备，以确保在断电状态下也能正常照明，确保人员的安全疏散。
2. 应急设施防空地下室内还应设置有应急设施，如消防器材、应急通讯设备、应急灯光等，以便于在紧急情况下快速有效地进行应急处理。
人民防空地下室设计规范
人民防空地下室设计规范（GB 50038—2005）建筑部分1．0．2 本规范适用于新建或改建的属于下列抗力级别范围内的甲、乙类防空地下室以及居住小区内的结合民用建筑易地修建的甲、乙类单建掘开式人防工程设计。
1 防常规武器抗力级别5级和6级(以下分别简称为常5级和常6级)；2 防核武器抗力级别4级、4B级、5级、6级和6B级(以下分别简称为核4级、核4B级、核5级、核6级和核6B级)。
注：本规范中对“防空地下室”的各项要求和规定，除注明者外均适用于居住小区内的结合民用建筑易地修建的单建掘开式人防工程。
1．0．4 甲类防空地下室设计必须满足其预定的战时对核武器、常规武器和生化武器的各项防护要求。
乙类防空地下室设计必须满足其预定的战时对常规武器和生化武器的各项防护要求。
3．1．6 专供上部建筑使用的设备房间宜设置在防护密闭区之外。
穿过人防围护结构的管道应符合下列规定：1 与防空地下室无关的管道不宜穿过人防围护结构；上部建筑的生活污水管、雨水管、燃气管不得进入防空地下室；2 穿过防空地下室顶板、临空墙和门框墙的管道，其公称直径不宜大于150mm；3 凡进入防空地下室的管道及其穿过的人防围护结构，均应采取防护密闭措施。
注：无关管道系指防空地下室在战时及平时均不使用的管道。
3．1．10 医疗救护工程、专业队队员掩蔽部、人员掩蔽工程和食品站、生产车间、区域供水站、柴油电站、物资库、警报站等战时室内有人员停留的防空地下室，其顶板、临空墙等应满足最小防护厚度的要求；战时室内有人员停留的甲类防空地下室还应满足防早期核辐射的相关要求。
3．2．1 防空地下室的室内地平面至梁底和管底的净高不得小于2.00m其中专业队装备掩蔽部和人防汽车库的室内地平面至梁底和管底的净高还应大于、等于车高加0.20m。
防空地下室的室内地平面至顶板的结构板底面的净高不宜小于2.40m(专业队装备掩蔽部和人防汽车库除外)。
3．2．2 战时室内有人员停留的防空地下室，其钢筋混凝土顶板应符合下列规定：1 乙类防空地下室的顶板防护厚度不应小于250mm。
FJ01-03《防空地下室建筑设计》(2007年合订本)5
建筑交流加微信公众号jianzhu118
建筑交流加微信公众号jianzhu118
建筑交流加微信公众号jianzhu118
建筑交流加微信公众号jianzhu118
建筑交流加微信公众号jianzhu118
建筑交流加微信公众号jianzhu118
建筑交流加微信公众号jianzhu118
建筑交流加微信公众号jianzhu118
建筑交流加微信公众号jianzhu118
建筑交流加微信公众号jianzhu118
建筑交流加微信公众号jianzhu118
建筑交流加微信公众号jianzhu118
建筑交流加微信公众号jianzhu118
建筑交流加微信公众号jianzhu118
建筑交流加微信公众号jianzhu118
建筑交流加微信公众号jianzhu118
建筑交流加微信公众号jianzhu118
建筑交流加微信公众号jianzhu118
建筑交流加微信公众号jianzhu118
建筑交流加微信公众号jianzhu118
建筑交流加微信公众号jianzhu118
建筑交流加微信公众号jianzhu118
建筑交流加微信公众号jianzhu118
建筑交流加微信公众号jianzhu118
建筑交流加微信公众号jianzhu118
建筑交流加微信公众号jianzhu118
建筑交流加微信公众号jianzhu118
建筑交流加微信公众号jianzhu118
建筑交流加微信公众号jianzhu118
建筑交流加微信公众号jianzhu118
建筑交流加微信公众号jianzhu118
建筑交流加微信公众号jianzhu118
建筑交流加微信公众号jianzhu118
人防地下室建筑设计
防空地下室建筑设计中国建筑标准设计研究院王焕东<1〉功能要求与工程措施（一）防空地下室的作用及其组成1战时作用与基本要求⑴防空地下室的战时作用：②空袭时：安全的掩蔽空间；②空袭后：居民的生存场所。
⑵对防空地下室的基本要求：①保证防护安全②满足使用要求③提供生存条件2防空地下室的组成［图集05SFJ10 （p10）］主体：防空地下室中能满足战时防护及其主要功能要求的部分。
① 空袭时，主体内有无人员停留，其防护要求、使用要求均不同；（有人员停留的主体应为清洁区；无人员停留的主体为染毒区）；②主体除主要功能房间（如人员掩蔽所的人员掩蔽空间）外，还包括必要的辅助房间；③主体的范围：有人员停留的防空地下室，其主体为最里面一道密闭门以内的部分。
无人员停留的防空地下室，其主体为防护密闭门以内的部分。
口部：防空地下室的主体与地表面，或与其它地下建筑的连接部分。
口部主要指战时出入口、战时通风口等。
①口部的范围：对于有人员停留的防空地下室，其口部不仅包括防护密闭门（防爆波活门）以外的通道、竖井；而且还包括防护密闭门（防爆波活门）与密闭门之间的房间、通道等；② 室内、室外出入口的界定；按通道的出地面段是处在上部地面建筑投影范围的内、外确定；③战时出入口的分工［规范2.1.27：主要出入口：战时空袭前、空袭后，人员或车辆进出较有保障，且使用较为方便的出入口〜2.1.28：次要出入口：战时主要供空袭前使用，当空袭使地面建筑遭破坏后可不使用的出入口~2.1.29：备用出入口：战时一般情况下不使用，当其他出入口遭破坏或者堵塞应急使用的出入口］1）主要出入口：指战时空袭前、空袭后都要使用的出入口。
因此是设计中尤其要重点保证空袭后的出入口使用，如在出入口位置、结构抗力、防毒剂、洗消设施以及出入口防堵塞等方面均应根据战时需要，采取相应的措施。
一个防护单元应该设置一个主要出入口。
2）次要出入口：指战时主要供空袭前使用、空袭后可不使用的出入口。
人民防空地下室设计规范
人民防空地下室设计规范1总则1.0.1为在人民防空地下室（以下简称防空地下室）设计中正确贯彻“长期坚持、平战结合、全面规划、重点建设”的建设方针，使设计符合战时及平时的要求，制定本规范。
1.0.2本规范适用于新建或改建的4级、4B级、5级和6级的各类防空地下室设计。
1.0.3防空地下室设计应符合人防建设与城市建设相结合的原则。
在平面布置、结构选型、通风防潮、采光照明和给水排水等方面，应采取使其充分发挥战备效益、社会效益和经济效益的相应措施。
1.0.4防空地下室设计除应执行本规范外，尚应遵守国家现行有关标准和规范的规定。
2术语和符号2.1术语2.1.1平时peacetime和平时期的简称。
国家或地区既无战争又无明显战争威协的时期。
2.1.2战时wartime战争时期的简称。
国家或地区自开始转入战争状态直至战争结束的时期。
2.1.3临战时imminenceofwar临战时期的简称。
国家或地区自明确进入战前准备状态直至战争开始之前的时期。
2.1.4冲击波shockwave空气冲击波的简称。
核爆炸在空气中形成的具有空气参数强间断面的纵波。
2.1.5冲击波超压positivepressureofshockwave冲击波压缩区内超过周围大气压的压力值。
2.1.6地面超压surfacepositivepressure防空地下室室外地面的冲击波超压峰值。
核爆炸作用下，在土中传播并使其受到压缩的波。
2.1.8核爆动荷载dynamicloadofnuclearblast核爆炸产生的冲击波和土中压缩波对防空地下室结构形成的动荷载。
2.1.9主体mainpart防空地下室中，能满足战时防护及其主要功能要求的部分。
如有防毒要求的防空地下室中的最后一道密闭门以内部分。
2.1.10清洁区（密闭区）airtightspace防空地下室中能满足防毒要求的区域。
2.1.11染毒区（非密闭区）airtightless space防空地下室中能抵御预定的核爆动荷载作用，但允许染毒的区域。
全国民用建筑工程设计技术措施(防空地下室)
全国民用建筑工程设计技术措施（防空地下室）3 结构3.1 结构设计原则与结构选型3.1.1 防空地下室的主体结构、出入口部、孔口和防护设备等应根据防护要求和受力情况做到各个部位抗力相协调，防止出现由于局部破坏而影响主体结构的防护密闭性能。
3.1.2 防空地下室结构在满足设计抗力的前提下，对钢筋混凝土结构构件应采用“强柱弱梁（弱板）”和“强剪弱弯”的设计原则进行设计。
1、防空地下室应充分利用受弯构件和大偏心受压构件的变形来吸收核爆冲击波的能量，以减轻支座截面的抗剪与柱子抗压的负担，确保结构在屈服前不出现剪切破坏和屈服后有足够的延性，最终形成塑性破坏，而不是脆性破坏，从而提高结构的整体承载能力。
2、受弯构件应采用双面配筋。
双面配筋对承受核爆动荷载作用下可能的回弹和防止在大挠度情况下的构件坍塌十分重要。
3、在构造上，应特别注意在梁、板、柱的节点区应有足够的抗剪、抗压能力和足够的钢筋锚固长度。
3.1.3 结构选型：1、防空地下室结构的选型，应根据防护要求，使用要求、上部建筑结构类型、工程地质和水文地质条件以与材料供应和施工条件等因素综合分析确定。
对钢筋混凝土结构，可采用预制装配整体式。
2、应选用受力明确、传力简单和具有较好的整体性和延性的结构。
防空地下室顶板一般采用普通梁板、井式梁板、无梁楼盖等结构。
3、出入口通道常采用矩形封闭框架结构。
4、无粘结预应力结构不得用于防空地下室。
3.2 一般规定3.2.1 防空地下室结构在核爆动荷载作用下，其动力分析一般采用等效静荷载法。
3.2.2防空地下室的顶板和临空墙等的厚度，除应按核爆动荷载进行承载力设计确定外，还应满足防早期核辐射的要求（详见本技术措施第2.2节的相关内容）。
3.2.3作用在全埋式防空地下室结构上的核爆动荷载P c，可按同时均匀作用在结构四周进行计算。
由于左右两侧其荷载大小相等、方向相反，因此，不需考虑结构的侧移；作用底板上的核爆动荷载是由于结构顶板受到核爆动荷载后向下运动所产生反力。
防空地下室建筑设计
防空地下室建筑设计防空地下室建筑设计一、引言随着战争威胁的增加，防空地下室的建设变得越来越重要。
本旨在提供一套详细的设计指南，确保防空地下室能够在紧急情况下提供有效的避难所和保护人员设施。
二、设计原则1. 安全性：地下室必须能够抵御极端条件下的战争威胁，包括常规武器和化学、生物、核武器。
2. 可持续性：地下室应具备长期使用和维护的能力，包括空气循环系统、供水和食物储备。
3. 实用性：地下室应该设计为多功能空间，可以容纳人员休息、食品储存、通信设备和控制室等。
4. 紧急疏散：地下室必须具备紧急疏散通道和标识，以确保人员在紧急情况下的快速撤离。
5. 防护设施：地下室应配备防护设备，如过滤器、封闭门和辐射防护装置等，以确保人员安全。
三、建筑设计1. 地点选择：选择离主要城市和重要设施较远的地点，避免战争目标。
2. 地面建筑：地面建筑包括入口、电源供应设施、通信设备、防护墙和控制室等。
3. 地下室结构：地下室应采用混凝土或钢结构，以确保足够的强度并防止地震和爆炸造成破坏。
4. 内部设置：内部设置应包括人员休息区、食品储备区、医疗区、通信设备和控制室等。
5. 空气循环：地下室应该有良好的空气循环系统，包括氧气供应和有毒气体排放系统。
6. 水源供应：地下室应该有可持续的水源供应系统，包括储水和净化设备。
7. 供电系统：地下室应保证可靠的供电系统，可以使用发电机和电池作为备用电源。
8. 疏散通道：地下室应有多个疏散通道，通道应宽敞，并设置标识和紧急照明。
9. 防护设施：地下室应配备防护设施，如过滤器、封闭门和辐射防护装置等。
四、附件1. 地下室建筑平面图2. 地下室建筑剖面图3. 地下室空气循环系统图4. 地下室供水系统图5. 地下室电力供应系统图五、法律名词及注释1. 军事指挥法：指挥军队进行作战的法律规定。
2. 民防法：规定民防事务的法律文件，包括防空的组织和行动。
3. 化学、生物、核武器公约：一系列国际公约限制和禁止化学、生物和核武器的使用和传播。
防空地下室建筑设计(全)
防空地下室建筑设计(全)防空地下室建筑设计(全)本旨在提供一份详尽的防空地下室建筑设计范本，以供参考使用。
下文将逐个章节进行详细阐述，确保内容足够详细。
一、引言防空地下室建筑设计的目标是确保人员在遇到空袭或其他紧急情况时能够安全避难。
本章将介绍防空地下室建筑设计的背景和目的。
二、设计原则本章将详细介绍防空地下室建筑设计的原则，包括结构设计、材料选择、通风系统、供电系统等各方面的考虑。
三、地下室布局设计本章将介绍地下室的布局设计，包括入口通道设计、避难区划分、设备摆放等内容，以确保人员能够迅速进入到避难区。
四、结构设计本章将详细介绍防空地下室的结构设计，包括地下室的承重墙、屋顶结构、地下室底板等方面的设计要点。
五、防水和排水系统设计本章将介绍防空地下室的防水和排水系统设计，确保地下室能够在遇到洪水等紧急情况时保持干燥。
六、通风系统设计本章将详细介绍防空地下室的通风系统设计，包括新风和排风系统的设计要求，以确保地下室内的空气清新。
七、供电系统设计本章将介绍防空地下室的供电系统设计，包括备用电源、紧急照明等方面的考虑，以确保地下室内有足够的电力供应。
八、消防系统设计本章将详细介绍防空地下室的消防系统设计，包括火灾报警系统、灭火器材等考虑，以确保人员在紧急情况下能够得到及时救援。
九、局部细节设计本章将介绍一些局部细节设计，包括避难区的设置、疏散通道的位置和宽度、应急设备的配置等方面的考虑。
扩展内容：1、本所涉及的附件如下：- 地下室平面图- 结构设计图纸- 通风系统设计图纸- 供电系统设计图纸- 消防系统设计图纸- 局部细节设计图纸2、本所涉及的法律名词及注释：- 基本建设法：指中华人民共和国基本建设法- 建筑法：指中华人民共和国建筑法- 建筑设计规范：指国家标准《建筑设计规范》。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
—— 对早期核辐射的防护
早期核辐射、热辐射和城市火灾其性质虽然不同，但对这三种杀伤 因素的防护可以采用相近的工程防护措施。 1、围护结构要满足一定的厚度要求，必要时在顶板上方进行覆土， 并进行复核验算。 2、出入口通道设臵90°的拐弯，并满足一定的通道长度要求。
2
武器破坏效应与工程防护措施
工程防护设备
工程防护设备
—— 防护密闭门与密闭门
规格和代号
人防门的规格以门洞口净宽和净高来表示。 防护密闭门的代号是在门的规格前面加“FM”，门的规格是以其洞口净 宽和净高的分米数值表示，（在门的规格后面加“-”和门的抗力）。密闭门 的代号是在门的规格前面加“M”。如： ▪ 钢结构防护密闭门—GFM1520（5） ▪ 钢结构活门槛双扇防护密闭门—GHSFM4025（6） ▪ 钢筋混凝土活门槛防护密闭门—HHFM1520（6） ▪ 钢结构活门槛密闭门—GHM1520
防空地下室建筑设计（2005版）－Ⅰ
主 讲：吴 涛
解 放 军 工程兵工程学院人防教研室 理工大学 地 下 空 间 研 究 中 心
主要讲授内容
1
2 3 4 5 6
概述 武器破坏效应与工程防护措施 口部设计 主体设计 平战功能转换措施 工程范例
1
概述
相关重要概念
防护工程－人防工程－地下建筑－防空地下室 人防工程建设
—— 密闭通道和防毒通道
2
武器破坏效应与工程防护措施
工程防护设备
—— 密闭通道和防毒通道
防毒通道设臵要求
▪ 防毒通道的设臵应与排风口 相结合。 ▪ 防毒通道内应设臵能满足换 气次数要求的通风换气设备，而且在 满足使用要求的前提下宜缩小通道容 积。 ▪ 当主要出入口的防毒通道不 止一道时，其中仅要求容积最小的防 毒通道应满足换气次数要求。 ▪ 设臵在主要出入口的防毒通 道通常与洗消间或简易洗消间配合设 臵。
人民防空工程设计规范 GB50225
人民防空指挥工程设计标准 人民防空工程医疗救护工程设计标准 人民防空工程防护功能平战转换设计标准 人民防空工程防化设计标准 ．．．．． RFJ1．．．
人民防空地下室设计规范 GB50038
地下工程防水技术规范 GB50108
人民防空工程设计防火规范 GB50098
2
武器破坏效应与工程防护措施
工程防护设备
—— 密闭通道和防毒通道
停留区的设臵要求
2
武器破坏效应与工程防护措施
工程防护设备
洗消间是战时专供染毒人员通过， 并清除全身有害物的通道（房间）。通 常由脱衣室、淋浴室和穿衣检查室组成。
—— 洗消间与简易洗消间
洗消间设臵要求：
▪ 洗消间应设臵在防毒通道的一 侧； ▪ 脱衣室的入口应设臵在第一个防 毒通道内（普通门），脱衣室与淋浴室 之间应设臵一道密闭门，淋浴室与检查 穿衣室之间可设普通门，检查穿衣室的 出口应设臵在第二防毒通道内 （ 普 通 门）； ▪ 脱衣室、淋浴室、检查穿衣室的 使用面积均宜按每个淋浴器3m2计； ▪ 淋浴器的布臵应避免洗消人员的 足迹交叉。
防护工程
国防工程
人防工程
地 下 建 筑
暗挖工程
明挖工程
单建式人防工程
防空地下室
防空地下室是结合地 面建筑修建的防护性建筑 物，是人防工程的重要组 成部分。
1
概述
相关重要概念
—— 人民防空的方针与原则
“长期准备、重点建设、平战结合”的方针。 与经济建设协调发展，与城市建设相结合的原则。 ◆ 长期准备：就是在和平时期， 居安思危，有计划、有步骤地实施人 民防空建设。 ◆ 重点建设：就是在服务经济建 设大局的前提下，区分轻重缓急，有 重点、有层次地实施人民防空建设。 ◆平战结合：就是人民防空建设 要在平时和战时发挥作用，实现战备 效益、社会效益、经济效益的统一。
人防工程的分类
按防护特性 按战时功能划分 按构筑类型划分
人防工程的分级
抗力分级 防化分级
人防工程建设的标准、规范及相互关系
相关重要概念
人民防空（civil air defense），是指国家根据国防需要，动员和组织 群众采取防护措施，防范和减轻空袭灾害，（《中华人民共和国人民防空 法》第一章第二条），简称“人防”。国外把保护平民不受战争灾害或自 然灾害危害的救助行为，称为“民防”。
形式容易受到上部建筑制约
1
概述
人防工程的分级
人防工程的抗力等级主要用以反映人防工程能够抵御敌人核 袭击能力的强弱，其性质与地面建筑的抗震裂度有些类似，是一 种国家设防能力的体现。抗力等级按防核爆炸冲击波地面超压的 大小和抗常规武器的抗力要求划分。 目前常见的面广量大的防空地下室一般为抗核武器4级、4B 级、5级、6级和6B级，抗常规武器 5级和6级。
安装要求
为了保证在冲击波到达之时，使 活门的悬板能够迅速关闭，要求活门 必须嵌入墙内设臵，其嵌入深度不应 小于300mm。
ＨＫ600
门式活门
抗力等级 通风管直径
2
武器破坏效应与工程防护措施
工程防护设备
扩散室
—— 防爆波活门与扩散室（箱）
工作原理
当冲击波由断面较小的管道进入较大并有一定体积的扩散室内时， 由于高压气体的扩散、膨胀，使其密度下降，压力降低。
1
行业标准，至少是秘密
概述
2
武器破坏效应与工程防护措施
武器破坏效应
核武器破坏效应 常规武器破坏效应 生化武器破坏效应 城市次生灾害
工程防护原则与措施
工程防护原则 工程防护措施
常用建筑防护设备
防护门、防护密闭门和密闭门 防爆波活门和扩散室 密闭通道与防毒通道 洗消间 洗消污水集水坑
武器破坏效应
—— 核武器破坏效应
2
武器破坏效应与工程防护措施
工程防护设备
扩散室
—— 防爆波活门与扩散室（箱）
扩散箱
扩散箱是为了简化口部设计，节省空间，方便施工，降低造价，研 制而成的用钢板制作的一种消波设备。它可以用于6级和6B级防空地下 室，替代扩散室。
2
武器破坏效应与工程防护措施
工程防护设备
密闭通道是由防护密闭门与密闭 门之间或两道密闭门之间所构成的，依 靠其密闭隔绝作用阻挡毒剂侵入室内的 密闭空间。当室外染毒时，密闭通道不 允许有人员出入 。 防毒通道是具有通风换气设施的密 闭通道。形成防毒通道需满足如下两点： ▪ 防空地下室设有机械进风系统 和滤毒通风设备，在室外染毒情况下， 滤毒通风使室内能够维持一定的通风超 压。 ▪ 在防毒通道内设有通风换气设 备，在超压排风过程中使防毒通道不断 通风换气，并将污秽空气不断排至室外。
1
概述
人防工程的分类
—— 按防护特性划分
甲类工程
能防预定核武器、生化武器及常规武器 破坏效应的人防工程
乙类工程
能防预定常规武器、生化武器 破坏效应的人防工程
1
概述
人防工程的分类
—— 按战时功能划分
指挥工程
具有战时不间断指挥、通信功能
医疗救护工程
战时对伤员进行及时救护的工程 战时对人防体系进行保障的分队掩蔽工程 战时为人员提供的掩蔽工程
防空专业队工程
人员掩蔽工程
配套工程
除上述功能分类外的其他人防工程
1
概述
人防工程的分类
—— 按构筑类型划分
明 挖 工 程
单建掘开式
人 防 工 程
防空地下室 （附建式）
暗 挖 工 程
地道式
坑道式
1
概述
人防工程的分类
—— 防空地下室特点总结
造价经济
上下建筑互为加强
不单独占用城市用地 便于实现平战结合
迅速掩蔽人员或物资
化学武器特性 生物武器特性
剧毒性 多样性
流动性
持续性
局限性
致病性 传染性 迟缓性 局限性
2
武器破坏效应与工程防护措施
武器破坏效应
—— 城市次生灾害
城市次生灾害主要是指由战争引起的全城性质的间接灾害，如城市 大火、有毒气体严重泄露、房屋大范围倒塌等。
2
武器破坏效应与工程防护措施
工程防护措施
—— 对地面冲击波防护
1、人防工程的围护结构应具有足够的抗力，满足抗核爆动荷 载和建筑物倒塌荷载的强度要求。 2、战时出入口设臵防护门或防护密闭门。 3、战时通风口、电缆引进口、进排水口设臵消波设施。 4、专供平时使用的出入口、通风口和其它孔洞应临战封堵。
2
武器破坏效应与工程防护措施
工程防护措施
1、为了降低炸弹的命中率， 提高人防工程的生存概率，需要控 制主体的规模，对于较大的人防工 程按照规定在主体内划分防护单元 和抗爆单元。 2、为了尽量提高出入口战时 的可靠度，应满足：
常规武器破坏作用
▪ 整体破坏作用 ▪ 局部破坏作用 一般防空地下室不考虑抗炸弹直接命中。
2
武器破坏效应与工程防护措施
武器破坏效应
—— 生化武器破坏效应
化学武器是指利用化学毒剂达到杀伤人员、毁坏植物为目的的兵器。 化学武器的典型毒剂是沙林和V.X.。 生物武器是依靠各种致病性微生物（细菌、立克次体、衣原体和病 毒等）以及用细菌所产生的毒素来达到杀伤人员和牲畜的武器，其施放 手段与化学武器相似。
钢结构 活门槛 双扇
GHSFM4025（6）
防护（门）
2
抗力等级 门洞净高 门洞净宽
密闭（门）
武器破坏效应与工程防护措施
工程防护设备
战时通风口采用的防护方法与出 入口的不同，目前工程中采用的方法 是阻挡与扩散相结合的作法 。
—— 防爆波活门与扩散室（箱）
悬板活门 工作原理
在自重作用下，悬板处于开启状 态；在冲击波压力作用下，悬板与底 座处于闭合状态，底座孔洞被覆盖， 阻挡冲击波超压的进入。
—— 防护设备建筑图例
