冲压模具设计方法与步骤
冲压模具设计全套步骤和流程
冲压模具设计全套步骤和流程1.零件设计:根据产品的功能要求和外观要求,进行零件的设计。
确定零件的几何形状、尺寸和所需的表面质量等。
2.材料选择:根据零件的要求和产品的使用环境,选择合适的材料。
考虑材料的强度、塑性和可加工性等因素。
3.模具结构设计:根据零件的几何形状和加工要求,设计模具的结构。
包括模具的底座、上模、下模、模具导向装置、顶针等部分。
4.模具零件设计:根据模具结构设计的要求,对模具的各个零部件进行设计。
包括模具的滑块、顶出装置、顶出销等。
5.模具总成设计:将各个模具零件组装成一个整体。
进行模具总成的设计,确定各个模具零件的安装位置、尺寸等。
6.模具加工工艺设计:根据模具结构和零件的加工要求,设计模具的加工工艺。
包括模具的加工工艺路线、加工顺序、机床设备等。
7.模具调试和试产:根据模具的设计和加工工艺,进行模具的组装和调试。
包括模具的调试、调整、测试以及初次试产。
根据试产结果,对模具进行优化和改进。
8.模具使用和维护:对模具进行使用和维护。
包括模具的防护、清洁、润滑和定期维护等。
9.模具性能评价:对模具进行性能评价。
包括模具的使用寿命、生产效率、加工精度等方面的评价。
10.模具改进和更新:根据使用中的问题和需求,对模具进行改进和更新。
包括模具的结构改进、材料选择和加工工艺的优化等。
以上是冲压模具设计的全套步骤和流程。
在进行设计的过程中,需要考虑零件的功能要求、材料的选择、模具的结构设计、加工工艺的确定等因素。
通过设计和优化,能够获得满足产品要求的冲压模具,提高生产效率和产品质量。
冲压模具结构连续模步骤
冲压模具结构连续模步骤冲压模具是一种用于形成和制造零件的模具,它是冲压工艺中重要的工具。
冲压模具结构与制造过程一般包括设计、制造、调试和加工等步骤。
下面是冲压模具结构连续模步骤的详细介绍。
第一步:产品设计冲压模具的结构设计是基于产品的设计要求来进行的。
首先需要确定产品的形状、尺寸、材料等,并根据产品的功能要求设计出合理的结构。
在设计过程中需要考虑到产品的成型性、加工性、精度要求等因素。
第二步:模具结构设计根据产品的设计要求,进行冲压模具的结构设计。
这个阶段需要考虑到模具的形状、结构、材料选择等因素。
通常包括上模、下模、顶针、导柱、导套、底座等组成部分。
同时,还需要设计出合理的排料、冷却系统以及模具的定位、固定等装置。
第三步:模具制造根据模具设计图纸开始进行冲压模具的制造。
这个过程通常包括材料的选择和采购、切割、加工、装配等步骤。
其中,切割和加工是制造模具的关键过程,需要使用精密的加工设备进行加工,如数控机床、线切割机等。
第四步:模具调试制造完成后,进行模具的调试工作。
首先需要进行模具的组装和调整,确保各个部分的精度和配合度。
然后,进行试模操作,调整冲程、料厚、排料等参数,检查模具是否正常工作,并对模具进行调整和修正,以满足产品制造的要求。
第五步:模具加工完成模具调试后,进行产品的批量加工。
这个阶段需要根据产品的要求进行操作,包括冲压、切割、冲孔、弯曲等工艺。
同时,需要进行模具的维护和保养,确保模具的使用寿命和稳定性。
以上是冲压模具结构连续模步骤的详细介绍,冲压模具的制造过程是一个复杂的工程,需要设计、制造、调试和加工等多个环节的协同作业。
只有确保每个环节都合理和精确,才能保证冲压模具的质量和性能。
冲压工艺及模具设计
冲压工艺及模具设计一、冲压工艺冲压工艺是指利用压力使金属板材在模具的作用下发生塑性变形,从而得到所需形状和尺寸的工艺。
冲压工艺的主要步骤包括:设计制作模具、准备材料、冲压加工及后续处理。
1.模具的设计制作:冲压工艺的关键在于模具的设计和制作。
模具由上下模具组成,上模具固定在机床上,下模具固定在滑块上。
上下模具之间有一定的空隙,当滑块向下运动时,上下模具会夹紧工件,使之发生塑性变形。
2.材料的准备:在进行冲压加工前,需要将金属板材裁剪成适当大小,并将其清洗干净,以去除杂质和油污。
3.冲压加工:冲压加工是将金属板材放置在模具中,通过机械设备施加压力,使金属板材发生塑性变形,最终获得所需形状和尺寸的工件。
4.后续处理:冲压工艺完成后,还需要进行一些后续处理,如清洗、抛光、喷涂等,以提高工件的表面光洁度和装饰性。
二、模具设计模具设计是冲压工艺中的重要环节,好的模具设计可以提高冲压加工的效率和质量。
模具设计的主要考虑因素包括:工件的形状和尺寸、材料的性质、冲压工艺的要求等。
1.模具结构设计:模具结构设计是模具设计的基础,主要包括上模具和下模具的结构设计。
上模具一般由模板、定位销、导向套等组成,下模具一般由模座、模块、导向柱等组成。
2.模具材料选择:模具的材料选择直接影响到模具的使用寿命和加工质量。
一般情况下,模具材料应具有高硬度、高强度、良好的热导性和耐磨性等特性。
3.模具零件设计:模具零件的设计应考虑到工件的形状和尺寸,以及冲压工艺的要求。
模具零件的设计应尽量简化,减少加工难度,提高生产效率。
4.模具配合设计:模具零件之间的配合关系直接影响到模具的精度和稳定性。
模具配合设计应确保零件的定位准确、运动平稳,并充分考虑到热膨胀等因素。
综上所述,冲压工艺及模具设计是一项复杂的工程,它涉及到材料、结构、流程等多个方面。
通过合理的冲压工艺和精心的模具设计,可以实现高效、高质量的冲压加工,为生产制造提供有力支持。
冲压工艺与模具设计的内容及步骤
冲压工艺与模具设计的内容及步骤冲压工艺是利用机械设备将金属板材冲压成所需形状的一种生产方法,广泛应用于制造汽车、电器、通信设备等工业产品中。
模具设计是冲压工艺的重要环节,它决定了冲压件的质量和成本。
下面将详细介绍冲压工艺和模具设计的内容及步骤。
一、冲压工艺步骤:1.确定冲压工艺参数:包括材料的选择、厚度、韧性、硬化指数等;成形件的形状、尺寸、公差要求等;冲床的选型和工作速度等。
2.设计冲压模具:根据成形件的形状和尺寸,设计出合适的冲压模具。
冲压模具一般包括上模、下模、冲子、顶针和导向装置等。
冲床是冲压操作的设备,通过上下模具的间隙来进行材料的冲压。
3.制作冲压模具:根据冲压模具设计的要求,进行模具零件的加工和装配。
模具材料通常选择高硬度、高耐磨、高强度的工具钢。
4.进行冲压加工:根据工艺参数和模具设计要求,将金属板材装夹在冲床上,通过冲床的动力系统进行冲压加工,将金属板材冲压成成形件。
5.进行后续加工:对冲压成形的零件进行必要的后续加工,如去毛刺、油污清洗、焊接等。
6.进行检验和质量控制:对成形件进行尺寸、公差、表面质量等方面的检验。
根据质量控制要求,对生产过程进行控制和调整,以保证成形件的质量。
二、模具设计步骤:1.确定产品的设计要求:根据成形件的形状和尺寸要求,确定模具结构、材料和工艺要求。
同时还要考虑到模具制造的成本和生产周期等因素。
2.进行产品结构的分析和仿真:运用CAD和CAM软件进行产品结构的分析和仿真,确定冲压工艺和模具设计的合理性。
通过仿真,可以预测模具在使用过程中可能出现的问题,并进行相应的优化。
3.进行模具结构设计:根据产品的形状和尺寸要求,设计模具的结构,包括上下模板的大小和形状、导向装置的位置和尺寸、冲子的形状和尺寸等。
同时还要合理布置冷却系统和润滑系统,以保证模具的使用寿命和成形件的质量。
4.进行模具零件的设计:将模具结构划分为各个零件,并进行分析和计算,确定各个零件的形状、尺寸和工艺要求,包括上下模板、导向装置、冲子、顶针等。
冲压模具设计方法与步骤
冲压模具设计方法与步骤冲压模具是制造行业中常用的一种模具,用于在金属板材上进行冲裁、压制、成形等工艺。
冲压模具的设计是冲压工艺的关键环节之一,合理的设计可以提高产品质量和生产效率。
以下是冲压模具设计的方法与步骤。
一、冲压模具设计方法1.分析产品要求:首先需要仔细分析产品要求,了解产品的形状、尺寸、材质等要求,以及要求的生产效率和成本等因素。
2.选择合适的材料:根据产品的要求选择合适的模具材料,常用的材料有合金工具钢、合金冷作工具钢等。
3.制定冲压工艺:根据产品要求,制定冲压工艺,包括冲剪顺序、成形方式、冲压力、冲头形状等因素。
4.设计模具结构:根据产品要求和冲压工艺,设计模具的结构,包括上模、下模、导向机构等部分。
5.进行模具布局:进行模具布局,合理安排模具零件的形状、位置和尺寸,以确保模具的强度和稳定性。
6.进行模具零件设计:根据模具布局,设计模具的零件,包括冲头、导柱、导套、导向板等部分。
7.进行模具装配:根据模具设计,进行模具的装配,确保各个零件之间的配合和精度。
8.进行模具调试:进行模具调试,调整模具的尺寸和位置,确保模具在冲压过程中的稳定性和精度。
9.进行模具试产:进行模具试产,对模具进行试模和试产,检验产品的质量和模具的性能。
10.进行模具改进:根据试产结果,对模具进行改进和优化,提高模具的性能和生产效率。
二、冲压模具设计步骤1.初步设计:根据产品要求,进行初步的模具设计,包括模具结构和布局。
2.详细设计:对初步设计的模具进行详细设计,包括各个零件的形状、尺寸和材料等。
3.模具制造:根据详细设计,进行模具的制造,包括加工模具零部件和进行模具装配。
4.模具调试:对制造完成的模具进行调试,调整模具的尺寸和位置,确保模具的性能和精度。
5.模具试产:进行模具的试模和试产,检验产品的质量和冲压工艺的可行性。
6.模具改进:根据试产结果,对模具进行改进和优化,提高模具的性能和生产效率。
7.模具验收:对改进后的模具进行验收,确保模具达到产品要求和生产效果。

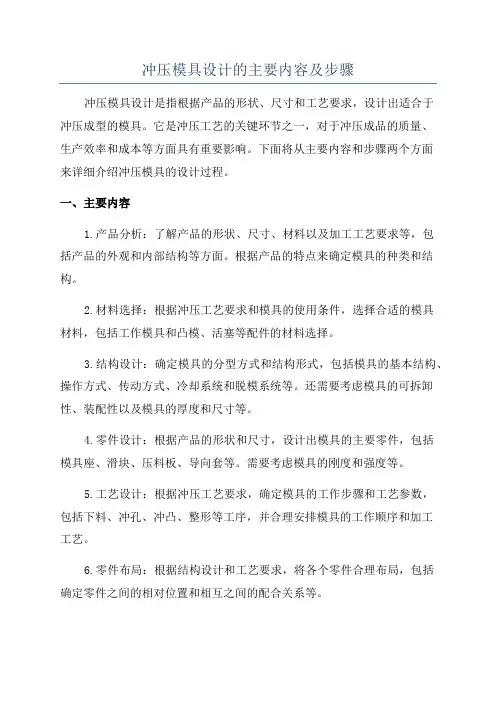

冲压模具设计的主要内容及步骤
冲压模具设计的主要内容及步骤冲压模具设计是指根据产品的形状、尺寸和工艺要求,设计出适合于冲压成型的模具。
它是冲压工艺的关键环节之一,对于冲压成品的质量、生产效率和成本等方面具有重要影响。
下面将从主要内容和步骤两个方面来详细介绍冲压模具的设计过程。
一、主要内容1.产品分析:了解产品的形状、尺寸、材料以及加工工艺要求等,包括产品的外观和内部结构等方面。
根据产品的特点来确定模具的种类和结构。
2.材料选择:根据冲压工艺要求和模具的使用条件,选择合适的模具材料,包括工作模具和凸模、活塞等配件的材料选择。
3.结构设计:确定模具的分型方式和结构形式,包括模具的基本结构、操作方式、传动方式、冷却系统和脱模系统等。
还需要考虑模具的可拆卸性、装配性以及模具的厚度和尺寸等。
4.零件设计:根据产品的形状和尺寸,设计出模具的主要零件,包括模具座、滑块、压料板、导向套等。
需要考虑模具的刚度和强度等。
5.工艺设计:根据冲压工艺要求,确定模具的工作步骤和工艺参数,包括下料、冲孔、冲凸、整形等工序,并合理安排模具的工作顺序和加工工艺。
6.零件布局:根据结构设计和工艺要求,将各个零件合理布局,包括确定零件之间的相对位置和相互之间的配合关系等。
7.工装设计:根据冲压工艺要求,设计出合适的工装夹具和模板,用于固定和定位工件,保证冲压过程中的精度和稳定性。
二、主要步骤1.产品分析及材料选择:仔细分析产品的形状、尺寸和工艺要求,根据产品的材料选择合适的模具材料。
2.结构设计:根据产品的特点和生产要求,确定模具的结构形式和基本结构,包括模具的分型方式、操作方式、冷却系统和脱模系统等。
3.零件设计:根据产品的形状和尺寸,设计出模具的主要零件,包括模具座、滑块、压料板、导向套等。
4.工艺设计:根据冲压工艺要求,确定模具的工作步骤和工艺参数,合理安排模具的工作顺序和加工工艺。
5.零件布局:将各个零件合理布局,确定零件之间的相对位置和相互之间的配合关系。
冲压模具毕业设计零件
冲压模具毕业设计零件冲压模具是模具中的一种重要类型,广泛应用于金属加工领域。
针对冲压模具的毕业设计,可以选择一个与冲压模具相关的零件进行设计和研究。
下面是一个冲压模具毕业设计零件的范例,供参考。
【设计要求】本毕业设计的目标是设计一个汽车车身零件的冲压模具并进行模具制造工艺分析。
【设计内容】1.零件设计:选择一个汽车车身零件进行设计,根据设计要求和标准进行零件几何形状的确定,并根据汽车车身零件的功能和使用要求进行设计参数的确定。
2.冲压模具设计:根据零件的几何形状和设计参数,设计冲压模具的结构,包括上模具、下模具、导向机构、顶针装置等。
3.材料选择:根据冲压模具的工作性能需求和制作工艺要求,选择合适的材料进行制造,包括模具材料和零件材料。
4.模具制造工艺分析:根据模具设计和材料选择的结果,进行模具制造工艺的分析和研究,确定每个加工工序的具体参数和工艺要求。
5.模具加工和试产:根据模具制造工艺分析的结果,进行模具的加工制造,根据设计要求进行模具试产和调试,验证模具的性能和工艺可行性。
【设计步骤】1.零件设计步骤:a.确定汽车车身零件的设计要求和标准。
b.根据设计要求和标准,确定汽车车身零件的几何形状。
c.根据零件的功能和使用要求,确定设计参数,如尺寸、孔位、变形要求等。
2.冲压模具设计步骤:a.根据零件的几何形状和设计参数,设计上下模具结构。
b.设计导向机构、顶针装置等配套结构。
c.进行模具结构的合理性分析和优化设计。
3.材料选择步骤:a.根据冲压模具的工作性能需求,选择合适的模具材料。
b.根据零件的功能和使用要求,选择合适的零件材料。
4.模具制造工艺分析步骤:a.根据模具设计和材料选择的结果,确定每个加工工序的具体参数,如切削速度、进给量等。
b.分析每个加工工序的工艺要求,如加工顺序、夹持方式等。
5.模具加工和试产步骤:a.根据模具制造工艺分析的结果,进行模具的加工制造。
b.根据设计要求进行模具试产和调试,验证模具的性能和加工工艺的可行性。
冲压模具工艺(3篇)
第1篇一、引言冲压模具工艺是现代工业生产中广泛应用的加工方法之一,主要用于金属板材、带材、管材等材料的成形加工。
随着工业技术的不断发展,冲压模具工艺在制造业中的地位越来越重要。
本文将从冲压模具工艺的基本概念、分类、设计、制造、调试及应用等方面进行详细介绍。
二、冲压模具工艺基本概念1. 冲压:冲压是指利用模具对板材、带材、管材等材料施加压力,使其产生塑性变形,从而获得所需形状、尺寸和性能的加工方法。
2. 冲压模具:冲压模具是冲压工艺中必不可少的工具,它决定了冲压产品的形状、尺寸和精度。
3. 冲压模具工艺:冲压模具工艺是指从模具设计、制造、调试到应用的整个过程。
三、冲压模具工艺分类1. 按冲压工艺分类:可分为单工序冲压、多工序冲压、连续冲压等。
2. 按模具结构分类:可分为简单模具、复合模具、组合模具等。
3. 按冲压产品分类:可分为板件冲压、带材冲压、管材冲压等。
四、冲压模具工艺设计1. 设计要求:在设计冲压模具时,应满足以下要求:(1)满足产品形状、尺寸和精度要求;(2)保证冲压工艺的顺利进行;(3)提高生产效率,降低生产成本;(4)确保模具的寿命和安全性。
2. 设计步骤:(1)分析产品图纸,确定冲压工艺方案;(2)确定模具结构、材料、尺寸和精度;(3)绘制模具装配图和零件图;(4)进行模具强度、刚度和耐久性计算。
五、冲压模具工艺制造1. 模具材料:模具材料应具有良好的耐磨性、耐冲击性、耐热性、耐腐蚀性等性能。
常用的模具材料有Cr12、Cr12MoV、CrWMn等。
2. 模具加工:模具加工主要包括以下步骤:(1)毛坯加工:根据模具图纸,加工出模具毛坯;(2)热处理:对模具毛坯进行热处理,提高其性能;(3)机械加工:对模具进行机械加工,达到图纸要求的尺寸和精度;(4)装配:将模具零件装配成完整的模具。
六、冲压模具工艺调试1. 调试目的:调试冲压模具的目的是使模具在正常生产条件下,达到规定的生产速度、精度和产品质量。
冲压模具设计全套步骤和流程总算是弄明白了
冲压模具设计全套步骤和流程总算是弄明白了第一步:了解产品需求第二步:确定冲压工艺在了解产品需求的基础上,确定适合的冲压工艺。
冲压工艺包括冲压方式、冲压压力、冲次、下模方式等,决定了模具的结构和材料的选择。
第三步:构思模具结构基于冲压工艺要求,开始构思模具的结构。
包括分模、上模、下模、导向、顶出、定位等,根据产品的形状和需求进行合理的布局。
第四步:选择材料根据模具的使用要求,选择合适的材料。
常见的模具材料有工具钢、硬质合金等,选择合适的材料有助于提高模具的寿命和稳定性。
第五步:设计模具零件根据模具的结构,开始设计模具的各个零件。
包括模座、模套、冲片、导柱、导套、顶出杆等,每个零件的设计都要考虑其相互之间的协调和可靠性。
第六步:组装模具完成各个零件的设计后,将其组装成完整的模具。
在组装时需要注意零件之间的配合尺寸和间隙,保证组装的准确性和稳定性。
第七步:试模调试完成模具的组装后,进行试模调试。
通过试模调试可以检验模具的设计是否准确,是否满足产品的要求,同时也可以发现并解决可能存在的问题。
第八步:验收模具经过试模调试后,进行对模具的验收。
验收包括模具寿命测试、产品检验、模具结构和配合尺寸的检查等,确保模具的性能和质量达到要求。
第九步:使用和维护通过验收后,模具可以投入使用。
在使用过程中,要定期进行维护和保养,及时处理模具的故障和损坏,延长模具的使用寿命。
以上就是冲压模具设计的全套步骤和流程。
冲压模具设计需要综合考虑产品的需求、冲压工艺和材料等因素,合理设计出高质量的模具,确保产品的质量和生产的效率。
冲压模具设计与制造_冲压工艺过程设计的步骤与内容
冲压模具设计与制造_冲压工艺过程设计的步骤与内容冲压模具设计与制造是冲压工艺的核心环节,它直接影响到冲压件的质量和成本。
冲压工艺过程设计是冲压模具设计与制造的重要组成部分,也是冲压件成形过程中的关键步骤。
下面将详细介绍冲压工艺过程设计的步骤和内容。
第一步:确定冲压件的工艺要求冲压工艺过程设计的第一步是确定冲压件的工艺要求。
这包括冲压件的材料、形状、尺寸、数量等要求。
根据冲压件的工艺要求,决定冲压件的加工方法、工艺流程和工艺参数。
第二步:确定冲压件的几何形状确定冲压件的几何形状是冲压工艺过程设计的核心任务之一、这包括确定冲压件的外形尺寸、形状特征和内部结构。
根据冲压件的几何形状,选择合适的冲压工艺,设计冲压模具的结构和功能。
第三步:制定冲压工艺流程冲压工艺流程是冲压工艺过程设计的重要内容之一、它包括冲压件加工的步骤、工序和设备的安排。
冲压工艺流程应该根据冲压件的几何形状、材料特性和工艺要求来确定,确保冲压件的形状和尺寸满足设计要求。
第四步:选择合适的冲压工艺参数冲压工艺参数是冲压工艺过程设计的关键环节之一、它包括冲压件的压力、速度、温度、模具间隙等参数。
选择合适的冲压工艺参数可以保证冲压件的成形质量和生产效率。
根据冲压件的材料特性、几何形状和工艺要求,确定合适的冲压工艺参数。
第五步:设计冲压模具设计冲压模具是冲压工艺过程设计的重要内容之一、它包括冲压模具的结构、尺寸、材料和加工工艺等方面。
根据冲压件的几何形状、工艺要求和生产效率要求,设计合理的冲压模具。
冲压模具应具备高精度、高强度和高耐磨性的特点,确保冲压件的成形质量和生产效率。
第六步:制造冲压模具制造冲压模具是冲压工艺过程设计的最后一步。
它包括冲压模具的加工工艺、装配和调试等环节。
冲压模具的制造应根据设计要求和工艺要求,选择合适的材料和加工工艺,确保冲压模具的质量和寿命。
制造冲压模具还需要进行装配和调试,确保冲压模具的合理性和可靠性。
总结:冲压工艺过程设计是冲压模具设计与制造的重要环节,它直接关系到冲压件的质量和生产效率。
冲压模具设计
冲压模具设计1. 引言冲压模具是指在冲压加工过程中用于将金属材料加工成所需形状的专用模具。
冲压加工具有高效率、高精度、低材料消耗等优点,是广泛应用于汽车、家电、航空航天等制造行业的关键工艺。
冲压模具的设计是冲压加工过程中不可或缺的一环,在模具设计过程中需要考虑多个因素,包括材料的选择、模具结构的设计、加工工艺的确定等。
2. 冲压模具的基本概念和工作原理冲压模具主要由上模、下模和导向系统组成。
上模与下模配合后形成一个封闭的腔体,腔体中通过金属材料进行冲压加工,使其变形成所需要的形状。
冲压模具的工作原理是通过将上模与下模进行闭合,并施加一定的压力,使金属材料产生弹性变形或塑性变形,从而得到目标形状。
3. 冲压模具的设计步骤冲压模具的设计过程可以分为以下几个步骤:3.1 确定产品形状和尺寸在冲压模具设计之前,首先需要明确产品的形状和尺寸要求。
这可以从产品的图纸和技术要求中获取,也可以通过与产品设计师的沟通来确认。
3.2 材料选择根据产品的特性和工艺要求,选择适合的材料作为冲压模具的材料。
常见的冲压模具材料包括合金工具钢、高速钢等,具体选择需要综合考虑材料的强度、耐磨性、导热性等因素。
3.3 模具结构设计根据产品形状和尺寸要求,设计模具的结构。
模具一般分为上模和下模,根据需要还可以增加一些辅助结构,如导向柱、导向套等。
模具的结构设计需要考虑到产品的加工过程和模具的使用寿命,确保模具具有足够的强度和刚度。
3.4 模具零件设计根据模具的结构设计,对各个零部件进行详细设计。
主要包括上模、下模、导向柱、导向套、导向销等部件。
在设计过程中,需要考虑到各个零件的功能需求,如导向柱的导向精度、导向套的磨损等。
3.5 加工工艺确定根据产品的加工要求和模具的结构特点,确定模具的加工工艺。
主要包括不同零件的加工顺序、加工方法、加工设备的选择等。
加工工艺的确定需要综合考虑加工效率、加工精度和加工成本等因素。
4. 冲压模具设计的注意事项在冲压模具设计过程中,需要注意以下几个方面:•结构合理性:冲压模具的结构应尽可能简洁,确保模具的强度和刚度满足要求;同时要尽量避免零部件的干涉和冲突,以提高模具的稳定性和寿命。
冲压模具的一般设计的主要内容及步骤
冲压模具的一般设计的主要内容及步骤:1 工艺设计(1)根据冲压件产品图,分析冲压件的形状特点、尺寸大小、精度要求、原材料尺寸规格和力学性能,并结合可供选用的冲压设备规格以及模具制造条件、生产批量等因素,分析零件的冲压工艺性。
良好的冲压工艺性应保证材料消耗少、工序数目少、占用设备数量少、模具结构简单而寿命高、产品质量稳定、操作简单.(2)确定工艺方案,主要工艺参数计算。
在冲压工艺性分析的基础上,找出工艺与模具设计的特点与难点,根据实际情况提出各种可能的冲压工艺方案,内容包括工序性质、工序数目、工序顺序及组合方式等.有时同一种冲压零件也可能存在多个可行的冲压工艺方案,通常每种方案各有优缺点,应从产品质量、生产效率、设备占用情况、模具制造的难易程度和寿命高低、生产成本、操作方便与安全程度等方面进行综合分析、比较,确定出适合于现有生产条件的最佳方案。
此外,了解零件的作用及使用要求对零件冲压工艺与模具设计是有帮助的.工艺参数指制定工艺方案所依据的数据,如各种成形系数(拉深系数、胀形系数等)、零件展开尺寸以及冲裁力、成形力等。
计算有两种情况,第一种是工艺参数可以计算得比较准确,如零件排样的材料利用率、冲裁压力中心、工件面积等;第二种是工艺参数只能作近似计算,如一般弯曲或拉深成形力、复杂零件坯料展开尺寸等,确定这类工艺参数一般是根据经验公式或图表进行粗略计算,有些需通过试验调整;有时甚至没有经验公式可以应用,或者因计算太繁杂以致于无法进行,如复杂模具零件的刚性或强度校核、复杂冲压零件成形力计算等,这种情况下一般只能凭经验进行估计。
(3)选择冲压设备根据要完成的冲压工序性质和各种冲压设备的力能特点,考虑冲压加工所需的变形力、变形功及模具闭合高度和轮廓尺寸的大小等主要因素,结合工厂现有设备情况来合理选定设备类型和吨位.常用冲压设备有曲柄压力机、液压机等,其中曲柄压力机应用最广。
冲裁类冲压工序多在曲柄压力机上进行,一般不用液压机;而成形类冲压工序可在曲柄压力机或液压机上进行.2.模具设计(一)确定冲模类型及结构形式根据所确定的工艺方案和冲压件的形状特点、精度要求、生产批量、模具制造条件、操作方便及安全的要求,以及利用现有通用机械化、自动化装置的可能,选定冲模类型及结构草图(二)选择工件定位方式1.工件在模具中的定位主要考虑定位基准,上料方式,操作安全可靠等因素。
冲压工艺与模具设计
冲压工艺与模具设计1. 冲压工艺概述冲压工艺是一种通过应用压力将金属板材加工成所需形状和尺寸的加工方法。
冲压工艺包括:料料冲压、拉伸冲压和模冲压等。
冲压工艺的关键是模具设计,而模具设计又直接影响到产品质量和生产效率。
2. 冲压模具设计基础在进行冲压模具设计之前,需要对相关的基础知识进行了解和掌握。
以下是一些冲压模具设计的基础知识:2.1 材料选择在冲压工艺中,常用的材料有钢材、铝材和不锈钢等。
材料的选择要考虑产品的功能要求、成本、可加工性等因素。
常见的冲压模具类型有单工位模具、连续模式模具和逐级模具。
不同类型的模具适用于不同的加工要求。
2.3 模具结构模具结构包括下模座、上模座、导向柱、导向套和剪切刃等。
合理的模具结构能够提高模具寿命和生产效率。
3. 冲压工艺流程冲压工艺流程一般包括以下几个步骤:3.1 工艺规划工艺规划是冲压工艺的第一个环节,它包括确定产品的加工工序、模具类型和加工顺序等。
模具设计是冲压工艺的核心环节,它包括模具结构设计、模具材料选择和模具加工工艺等。
3.3 试模和调试试模和调试是冲压工艺的重要环节,通过试模和调试能够找出模具设计中存在的问题,并进行修改和改进。
3.4 量产量产是冲压工艺的最后一步,通过量产能够验证冲压工艺的可行性和稳定性。
4. 冲压工艺的优势和应用领域冲压工艺有以下几个优势:•高效性:冲压工艺能够实现快速、高效的大批量金属加工,提高生产效率。
•精度高:冲压工艺能够实现高精度的金属加工,提高产品的质量。
•可靠性好:冲压工艺经过试模和调试后能够实现稳定的量产,提高生产可靠性。
冲压工艺广泛应用于汽车制造、电子产品、航空航天等领域,其中汽车制造是冲压工艺的主要应用领域之一。
5. 冲压工艺的未来发展趋势随着科学技术的不断进步,冲压工艺也在不断发展和变革。
以下是冲压工艺的一些未来发展趋势:•智能化:冲压工艺将更加智能化,通过与技术的结合,实现更高效、更精准的金属加工。
•环保化:冲压工艺将更加注重环保,减少对自然资源的消耗和对环境的污染。
冲压模具设计步骤
冲压模具设计步骤第一步呢,得先把产品的要求搞清楚。
就像你要给一个人做衣服,得知道人家想要啥样的衣服风格、尺寸啥的。
对于冲压模具,你得知道要冲压出来的零件长啥样,尺寸精度要求多高,是啥材质的,这些信息就像设计的指南针 。
第二步,开始构思模具的大概结构啦。
这就好比搭积木,你得想好用哪些“积木块”,也就是模具的各个部件。
是用单工序模呢,还是复合模或者级进模。
这得根据产品的形状、产量这些因素来决定哦。
要是产品形状简单,产量又不大,单工序模可能就够啦;要是产量大,形状复杂,复合模或者级进模可能更合适呢。
第三步,计算各种参数。
这可不能马虎呀,就像厨师做菜得掌握好调料的量一样。
像冲压力得算准咯,这关系到模具的强度能不能承受。
还有模具的闭合高度,也得精心计算,不然和冲压设备不匹配可就麻烦啦。
第四步,画草图。
这就像是给模具画个简单的画像,把各个部件的位置关系大概表示出来。
草图不用画得特别精美,但得能让人看明白各个部分是咋回事。
第五步,详细设计。
这时候就像给画像上颜色、加细节啦。
把每个部件的尺寸、形状都精确地确定下来,还要考虑到加工工艺性哦。
比如说,有些形状在理论上可以设计出来,但是加工起来特别困难,那可不行,得调整设计,让它既满足功能要求,又好加工。
第六步,选择合适的模具材料。
这就像给战士选武器一样重要。
不同的冲压工艺、不同的产品要求,得选不同的材料。
要是冲压硬的材料,那模具材料就得更耐磨、更抗压才行呢。
最后呀,就是审核校对啦。
自己检查完了,最好再找个有经验的人帮忙看看,就像考试做完题要检查一样。
看看有没有啥不合理的地方,有没有计算错误啥的。
冲压工艺与模具设计的内容及步骤
冲压工艺与模具设计的内容及步骤冲压工艺是指将金属板材(包括薄板、带材、带环)在模具的作用下,采用机械设备进行冷冲、热冲或热成型的加工工艺。
冲压工艺和模具设计是冲压件生产的重要环节,其设计内容和步骤如下:一、冲压工艺的设计内容:1.冲压件的几何形状:根据产品设计要求,包括冲孔、冲凸埋、冲结合、冲折、冲裁、冲曲等,确定冲压件的几何形状。
2.冲压件的材料:根据冲压件的要求,选取合适的材料,如冷轧钢板、热轧钢板、不锈钢板等。
3.冲压工艺路线:确定冲压工艺中的工序及其次序,如冲床的使用、多工位工艺的设计等。
4.冲床的选择:根据冲压件的要求和生产工艺,选择合适的冲床设备,如机械冲床、液压冲床、数控冲床等。
5.冲压模具设计参数:包括模具材料选择、切削力计算、模具结构设计、模具的热处理工艺等。
二、冲压模具设计的步骤:冲压模具设计的步骤主要包括产品设计分析、冲压工艺设计、冲压模具总体设计、零件设计、模具加工制造、模具调试等。
1.产品设计分析:根据产品的形状和使用要求,进行设计分析,明确产品的尺寸、形位公差等要求,确定产品的根本要求。
2.冲压工艺设计:根据产品的设计要求,结合冲压工艺设备的性能特点和模具制造工艺,设计出合理的冲压工艺路线,包括冲压的顺序、冲床的选型、切削方式等。
3.冲压模具总体设计:根据产品的几何形状和冲压工艺设计结果,进行冲压模具总体设计,确定模具的类型、结构、开模方式等,并进行优化设计。
4.零件设计:根据冲压模具的总体设计,设计出模具的各个零部件,包括上模、下模、导向部件、定位部件、顶杆、顶针等。
5.模具加工制造:根据模具设计图纸,进行模具零部件的加工制造,包括机械工艺处理、数控加工、热处理等。
6.模具调试:将制造完成的模具进行装配,并进行试模调试。
包括调试上下模的配合度、调试冲床的运行精度、出模精度等,以确保冲压过程中的准确性和安全性。
以上是冲压工艺与模具设计的内容及步骤,冲压工艺和模具设计是冲压件生产中非常重要的环节,设计合理的冲压工艺和模具可以提高生产效率和产品质量。
垫圈冲压模具设计
垫圈冲压模具设计一、引言垫圈是一种用于填充和密封机械连接或接头之间缝隙的圆形零件。
由于应用广泛,垫圈的尺寸、材料和形状各异。
为了提高生产效率和降低生产成本,冲压模具在垫圈的生产中得到了广泛应用。
本文将针对垫圈冲压模具的设计进行详细阐述。
二、垫圈冲压模具的工作原理三、垫圈冲压模具设计步骤1.确定垫圈规格:根据使用要求,确定垫圈的内径、外径、厚度和材料。
这些参数将直接影响模具的设计。
2.设计上模:上模是冲压过程中对垫圈进行冲孔的部分。
上模由模架、压脚、导向柱等组成。
模架是模具的主要部分,它需要足够的强度和刚度来支撑上模的冲击力。
压脚在上模运动时与下模接触,并通过导向柱来保持稳定运动。
3.设计下模:下模是冲压过程中固定原材料薄板的部分。
下模由模座、冲座、导向套等组成。
模座是支撑下模的主要组件,它需要足够的强度来承受冲击力。
冲座的形状应与上模的冲孔冲模相匹配,以保证冲压过程的稳定。
导向套用于保持上下模的相对位置稳定。
4.确定上下模之间的间隙:根据垫圈的厚度和材料的硬度,确定上下模之间的间隙。
间隙的大小直接影响到冲压过程中的变形和精度。
5.添加冲孔冲模:根据垫圈的形状,设计适当的冲孔冲模。
冲孔冲模的形状应与垫圈的形状相匹配,以达到预期的冲压效果。
6.设计模具附件:包括模具导向装置、冷却装置、顶杆、弹簧等。
这些附件的作用是保证模具的正常工作,提高生产效率和模具的使用寿命。
四、垫圈冲压模具设计要点1.提高模具的强度和刚度,保证模具在冲压过程中不变形。
2.控制上下模之间的间隙,保证垫圈的精度和尺寸一致性。
3.设计合理的冲孔冲模,保证垫圈的形状和外观质量。
4.添加适当的模具附件,提高模具的使用寿命和生产效率。
五、垫圈冲压模具的优化设计为了提高垫圈冲压模具的性能和质量,可以采用以下几种优化方法:1.通过选择合适的材料和热处理工艺,提高模具的硬度和耐磨性。
2.采用CAD或CAE软件进行模具设计,优化模具的结构和形状,提高冲压过程的稳定性和效率。
冲压模具的设计与制造
冲压模具的设计与制造冲压模具是制造冲压件的重要工具,其设计与制造对冲压件的质量和效率起着至关重要的作用。
本文将介绍冲压模具的设计与制造的相关内容。
一、冲压模具的基本构成冲压模具主要由上模板、下模板、导向机构、安装台板、模具组件等部分组成。
其中,上下模板是最基本的组成部分,导向机构是确保模具运动方向和各部位平行度的基础保障,安装台板可以通过各种方式来固定模具组件,模具组件是对零部件进行成形的主要工具。
此外,冲压模具还可能有多个工作室,以便同时加工多个零部件。
二、冲压模具的设计1. 冲压模具的设计思路冲压模具在设计时,应以生产流程为基础,确定适当的模具结构、工艺参数、加工方法、使用材料及加工精度等因素。
此外,还应进行合理的模拟和根据个别要求添加特殊的配置,以确保模具的稳定性、高精度、高效生产和长寿命等特性。
2. 冲压模具的CAD设计在完成设计思路方案后,设计师根据标准尺寸和条件使用CAD绘制模具图纸。
根据产品的需求以及资料申请维修,参照原图的基础进行调整和优化,同时须结合产品的材料、厚度、及基本工艺流程等技术要求。
3. 冲压模具的设计要求(1)合理的钢材选择和热处理。
(2) 整体设计应考虑使用方便,方便清洗和维护。
(3) 设计应该充分考虑刻度标记,使工作人员更易于使用。
(4) 相关结构应具有坚固、耐磨、防震以及良好的强度和硬度特性。
(5) 应该经过必要的模拟和测试,以确保模具的性能和精度,和规范做好有关的标记。
三、冲压模具的制造工艺1. 设计和确认加工步骤冲压模具在制造过程中,加工步骤的选择决定了加工周期、切削量和工时成本等因素。
因此,在决定加工步骤之前,必须进行必要的分析、计算和确认,并使用CAD进行模拟,以确定合理的加工工艺路线和步骤,以保证高质量的加工精度和高效的加工速度。
2. 钢材选型和轮廓切削在制造冲压模具时,首先要选择高质量的钢材,然后使用CNC数控机床对它进行车削和铣削等加工,制作钢板平面和模芯之前,尽可能保持质量稳定和表面光洁度标准。
冲模设计概述及流程
冲模设计概述及流程冲模设计是机械制造中的一项重要工作,它是指根据零件的形状、尺寸、工艺要求等因素,设计出适合进行冲压加工的模具。
冲压加工是一种利用冲床通过冲头对金属板材进行快速冲压成型的加工方法,被广泛应用于汽车制造、家电制造、电子通讯等行业。
冲模设计的流程主要包括以下几个步骤:1.零件分析:分析待加工的零件的形状、尺寸、材料等属性,了解零件的工艺要求和冲压工艺参数。
2.模具结构设计:根据零件的形状和工艺要求,确定模具的结构形式,包括上模、下模、导柱、导套等基本组成部分,并确定模具的型腔和剪切部位。
3.型腔设计:根据零件的形状和尺寸,设计模具的型腔,确保能够满足零件的几何要求和功能要求。
4.剪切设计:根据零件的工艺要求,确定模具的剪切部位和剪切方式,确保能够有效剪切金属板材并且保持整体结构的稳定性。
5.支撑设计:根据零件的形状和尺寸,设计模具的支撑结构,以提高模具的刚性和稳定性,并减小加工过程中的振动和变形。
6.性能分析:通过有限元分析等方法,对模具的结构进行强度和刚度的分析,以验证其能否满足实际的冲压加工要求。
7.工艺设计:根据零件的形状和工艺要求,确定冲床的参数,包括冲头的尺寸、冲程、冲频等,并设计合适的模具导正、排屑等辅助装置。
8.结构优化:对模具的结构进行优化设计,包括减小材料消耗、增强结构刚度、提高生产效率等方面的优化,以提高模具的性能和寿命。
9.试模验证:制作出冲模样件,并进行试模验证,检查模具的加工精度和零件的质量,以修正设计中的不足和不合理之处。
10.模具制造:根据设计图纸和规范要求,进行模具的制造和组装,包括材料的选择、加工工艺的确定、热处理、精密加工等环节。
11.上模调试:将制造好的模具安装在冲床上,进行上模调试,检查模具的运行情况和零件的加工质量,并进行必要的调整和修正。
12.项目审查:对冲模设计的全过程进行综合评审,检查模具的设计和制造是否满足零件的加工要求和工艺要求,并对设计和制造中的不足之处进行总结和改进。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
冲压模具设计的方法与步骤
1、冲压零件的冲压工艺性分析冲压零件必须具有良好的冲压工艺性,才能
以最简单、最经济的方法制造出合格的冲压零件,可以按照以下的方法完成冲压件的工艺性分析:
a.读懂零件图;除零件形状尺寸外,重点要了解零件精度和表面粗糙度的要求。
b.分析零件的结构和形状是否适合冲压加工。
c.分析零件的基准选择及尺寸标注是否合理,尺寸、位置和形状精度是否适合冲压加工。
d.冲裁件断面的表面粗糙度要求是否过高。
e.是否有足够大的生产批量。
如果零件的工艺性太差,应与设计人员协商,提出修改设计的方案。
如果生产批量太小,应考虑采用其它的生产方法进行加工。
2、冲压工艺方案设计及最佳工艺规程设计:
a.根据冲压零件的形状尺寸,初步确定冲压工序的性质,如:冲裁、弯曲、拉深、胀形、扩孔。
b.核算各冲压成形方法的变形程度,若变形成度超过极限变形程度,应计算该工序的冲压次数。
c.根据各工序的变形特点和质量要求,安排合理的冲压顺序。
要注意确保每道工序的变形区都是弱区,已经成形的部分(含已经冲制出的孔或外形)在以后的工序中不得再参与变形,多角弯曲件要先弯外后弯内,要安排必要的辅助工序和整形、校平、热处理等工序。
d.在保证制件精度的前提下,根据生产批量和毛坯定位与出料要求。
确定合理的工序组合方式。
e.要设计两个以上的工艺方案,并从质量、成本、生产率、模具的刃磨与维修、模具寿命及操作安全性等各个方面进行比较,从中选定一个最佳的工艺方案。
f.初步确定各个工序的冲压设备。
3、冲压零件毛坯设计及排样图设计:
a.按冲压件性质尺寸,计算毛坯尺寸,绘制毛坯图。
b.按毛坯性质尺寸,设计排样图,进行材料利用率计算。
要设计多种排样方案,经过比较选择其中的最佳方案。
4、冲压模具设计:
a.确定冲压加工各工序的模具结构形式,并绘制模具简图。
b.对指定的1—2个工序的模具进行详细的结构设计,并绘制模具工作图。
设计方法如下:
※ 确定模具的种类:简单模、连续模还是复合模。
※ 模具工作零件设计:计算凸、凹模刃口尺寸和凸、凹模长度,确定凸、凹模结构形式和连接固定方式。
※ 确定毛坯的定位和定距方式,并对相应的定位、定距零件进行设计。
※ 确定压料、卸料、顶件及推件方式,并对相应的压料板、卸料板、推件块等进行设计。
※ 模架设计:包括上下模座及导向方式的设计,也可以选用标准模架。
※ 在完成以上工作的基础上,按比例绘制模具工作图。
先用双点划线绘制毛坯,再绘制工作零件,然后绘制定位和定距零件,用连接零件把以上各部分连接起来,最后在适当的位置绘制压料和卸料零件。
根据模具的具体情况,以上顺序也可作适当调整。
※ 工作图上应该标注模具的外轮廓尺寸、模具闭合高度、配合尺寸及配合型式。
工作图上要标注模具的制造精度和技术条件的要求。
工作图要按国家制图标准绘制,有标准的标题栏和名细表。
如果是落料模,要在工作图的左上角上绘制排样图。
※计算模具压力中心,检查压力中心与模柄中心线是否重合。
如果不重合,对模具结果作相应的修改。
※计算冲压力,最后选定冲压设备,进行模具与冲压设备相关尺寸的校核(闭合高度、工作台面、模柄安装尺寸等)。
5、测绘模具的大部分零件图(要求完成图纸工作量折合为A0图三张以上),零
件图要求按国家制图标准绘制,标注完整的尺寸、公差、表面粗糙度和技术要求。
6、填写冲压加工工艺规程卡片。
7、在所设计的模具零件图中,选择两个零件进行机械加工工艺分析、编制合理
的机械加工工艺规程,并填写机械加工工艺规程卡片。
8、根据设计内容和设计计算编写设计说明书一份。
