4.1纵向气缸的设计计算与校核:由设计任务可以知道,要驱动的负载大小位140N,考虑到气缸未加载时实际所能输出的力,受气缸活塞和缸筒之间的摩擦、活塞杆与前气缸之间的摩擦力的影响,并考虑到机械爪的质量。

在研究气缸性能和确定气缸缸径时,常用到负载率β:由《液压与气压传动技术》表11-1:/β=200N 运动速度v=30mm/s,取β=0.7,所以实际液压缸的负载大小为:F=FD=1.27= =66.26mmF—气缸的输出拉力 N;P —气缸的工作压力Pa按照GB/T2348-1993标准进行圆整,取D=20 mm气缸缸径尺寸系列8 10 12 16 20 25 32 40 50 63 80 (90)100 (110)125 (140)160 (180)200 (220)250 320 400 500 630由d=0.3D 估取活塞杆直径 d=8mm缸筒长度S=L+B+30L为活塞行程;B为活塞厚度活塞厚度B=(0.6 1.0)D= 0.720=14mm由于气缸的行程L=50mm ,所以S=L+B+30=886 mm导向套滑动面长度A:一般导向套滑动面长度A,在D<80mm时,可取A=(0.6 1.0)D;在D>80mm 时, 可取A=(0.6 1.0)d。

所以A=25mm最小导向长度H:根据经验,当气缸的最大行程为L,缸筒直径为D,最小导向长度为:H代入数据即最小导向长度H + =80 mm活塞杆的长度l=L+B+A+80=800+56+25+40=961 mm由《液压气动技术手册》可查气缸筒的壁厚可根据薄避筒计算公式进行计算:式中—缸筒壁厚(m);D—缸筒内径(m);P—缸筒承受的最大工作压力(MPa);—缸筒材料的许用应力(MPa);实际缸筒壁厚的取值:对于一般用途气缸约取计算值的7倍;重型气缸约取计算值的20倍,再圆整到标准管材尺码。

参考《液压与气压传动》缸筒壁厚强度计算及校核,我们的缸体的材料选择45钢,=600 MPa, ==120 MPa n为安全系数一般取 n=5;缸筒材料的抗拉强度(Pa)P—缸筒承受的最大工作压力(MPa)。

气缸选型对照表

气缸选型对照表

气缸的选型根据气缸推力拉力的大小要求,选定气缸使用压力参数以及缸径尺寸气缸推力计算公式:气缸推力F1=πD2P气缸拉力计算公式F2=π(D2-d2)P公式式中:D-气缸活塞直径(cm)d-气缸活塞杆直径(cm)P-气缸的工作压力(kgf/cm2)F1,F2-气缸的理论推拉力(kgf)上述出力计算适用于气缸速度50~500mm/s的范围内气缸以上下垂直形式安装使用,向上的推力约为理论计算推力的50%气缸横向水平使用时,考虑惯性因素,实际出力与理论出力基本相等为了避免用户选用时的有关计算,下附双作用气缸输出力换算表,用户可根据负载、工作压力、动作方向从表格中选择合适的缸径尺寸双作用气缸输出力表单位Kgf缸径mm 气缸的理论输出力(推力)单位:KG/公斤使用空气压力MPa10 16 20 25 32 4050117137157 63125156187218250 80100151201251300352402 100157236314393471550628 125245368491615736859982 1604026038041005120614071608 18050876310181272152717812036 20062894212571571188521992514 250981147319632454294534363926 3201608241232164021482556296432 40025313796502662837539879610052选定气缸的行程:确定工作的移动距离,考虑工况可选择满行程或预留行程。

当行程超过推荐的最长行程时,要考虑活塞杆的刚度,可以选择支撑导向或选择特殊气缸。

选定气缸缓冲方式:根据需要选择缓冲形式,无缓冲气缸,固定缓冲气缸,可调缓冲气缸选择润滑方式:有给油润滑气缸,无给油润滑气缸选择气缸系列:根据以上条件,按需选择适当系列的气缸选择气缸的安装形式:根据不同的用途和安装需要,选用适当的安装形式气缸附件的选择:前(后)法兰,脚架,单(双)悬耳,中间铰轴式,铰轴支座式。

气缸的规格尺寸及行程

气缸的规格尺寸及行程

气缸的规格尺寸及行程
气缸的尺寸规格主要以气缸的缸筒内径和活塞行程分类;也有按活塞杆直径和杆端螺纹尺寸分类的方法。

下面介绍下气缸的规格尺寸及行程。

气缸的缸筒内径尺寸见表5.4,摘自GB2348—80(IS03320)液压气动系统及元件一缸径及活塞杆外径系列。

气缸可按缸径进行如下分类:
1) Φ2.5~Φ6mm的为微型气缸;
2) Φ8~Φ25mm的为小型气缸;
3) Φ32~Φ320mm的为中型气缸;
4) 大于Φ320mm的为大型气缸。

气缸活塞行程系列按照优先次序分成三个等级顺序选用,如表5.4所示。

国际标准IS06430、6431中推荐活塞公称行程允差见表5.5。

当行程>1250mm时,其公称行程允差由供需双方确定。

活塞杆外径尺寸系列如表5.6所示。

气缸活塞杆常用螺纹尺寸如表5.7所示。

常用气缸参数

常用气缸参数

2.下图为高速无杆气缸,运行速度高速型可达到0.3~
3.0m/s。

其缺点是:1) 密封性能差,容易产生外泄漏。

在使
封性能差,容易产生外泄漏。

在使用三位阀时必须选用中压式;2) 受负载力小,为了增加负载能力,必须增加导向机构。

注:在实
0.001256*50000=628N 约等于63KG的力。

力,必须增加导向机构。

注:在实际运用中气缸运行速度与相关电气元件有密切关系,(1、用大口径的管子与电磁阀,加大进气速
口径的管子与电磁阀,加大进气速度。

2、安装快排阀,气缸泄压很快,气缸活塞受力大,速度就快),同时和负载的大小也直接影
快),同时和负载的大小也直接影响运行速度。

还请知悉。

气缸的设计计算1

气缸的设计计算1

纵向气缸的设计计算与校核:由设计任务可以知道,要驱动的负载大小位140N,考虑到气缸未加载时实际所能输出的力,受气缸活塞和缸筒之间的摩擦、活塞杆与前气缸之间的摩擦力的影响,并考虑到机械爪的质量。

在研究气缸性能和确定气缸缸径时,常用到负载率β:由《液压与气压传动技术》表11-1 :运动速度 v=30mm/s,取β =,所以实际液压缸的负载大小为:F=F0/ β=200N 4.1.1 气缸内径的确定D= = =66.26mmF—气缸的输出拉力N;P —气缸的工作压力P a按照 GB/T2348-1993 标准进行圆整,取D=20 mm气缸缸径尺寸系列810121620253240506380(90)100 (110)125(140)160(180)200(220)250 320 400 500 6304.1.2 活塞杆直径的确定由 d= 估取活塞杆直径 d=8mm4.1.3 缸筒长度的确定缸筒长度 S=L+B+30L 为活塞行程; B 为活塞厚度活塞厚度 B==14mm由于气缸的行程L=50mm ,所以 S=L+B+30=886 mm导向套滑动面长度A:一般导向套滑动面长度A,在 D<80mm时,可取 A= ;在 D>80mm时 ,可取A=。

所以 A=25mm最小导向长度 H:根据经验,当气缸的最大行程为L,缸筒直径为 D,最小导向长度为: H代入数据即最小导向长度H + =80 mm活塞杆的长度 l=L+B+A+80=800+56+25+40=961 mm4.1.4 气缸筒的壁厚的确定由《液压气动技术手册》可查气缸筒的壁厚可根据薄避筒计算公式进行计算:式中—缸筒壁厚( m);D—缸筒内径( m);P—缸筒承受的最大工作压力(MPa);—缸筒材料的许用应力(MPa);实际缸筒壁厚的取值:对于一般用途气缸约取计算值的7 倍;重型气缸约取计算值的 20 倍,再圆整到标准管材尺码。

参考《液压与气压传动》缸筒壁厚强度计算及校核, 我们的缸体的材料选择45 钢,=600 MPa,==120 MPan 为安全系数一般取n=5;缸筒材料的抗拉强度(Pa)P—缸筒承受的最大工作压力(MPa)。

气缸缸径选型计算表

气缸缸径选型计算表

0.5Mpa =0.5N/mm~2=0.05102KGf/mm~2供气压力P(Mpa)气缸的实际负载是由实际工况所决定的, 气缸缸径D (mm)若确定了气缸负载率q ,则由定义就能确定气缸的理论输出活塞杆直径d (mm )力,从而可以计算气缸的缸径。

负载率β对于阻性负载,如气缸用作气动夹具,负载不产生惯性力,重力加速度g一般选取负载率β为0.8;理论推力Ft1(N )=P*π*D^2/4对于惯性负载,如气缸用来推送工件,负载将产生惯性力, 理论拉力Ft2(N )=P*π*(D^2-d^2)/4负载率β的取值如下推力F1(N )=β*P*π*D^2/4β<0.65 当气缸低速运动,v <100 mm/s 时;拉力F2(N )=β*P*π*(D^2-d^2)/4β<0.5 当气缸中速运动,v =100~500 mm/s 时;气缸的推力(Kgf )=F1/9.8β<0.35 当气缸高速运动,v >500 mm/s 时。

气缸的拉力(Kgf )=F2/9.8线性导轨摩擦系数μ气缸能推动的滑块上物体质量(kg)=F1/μg 线性导轨摩擦系数μ=0.004气缸能拉动的滑块上物体质量(kg)=F2/μg 气缸耗气量计算气缸活塞的面积A=πD^2/4 (mm^2)1L=0.001 M^3气缸动作耗气量QF =6V MAX A10^-5压缩状态下的流量QF (L/Min)气缸的运动速度VMAX (mm/s)气缸的活塞面积A(mm^2)标准状态下的流量Q=QF (P+P 0)/P 0(L/Min)使用气压P(Mpa)标准大气压P0(Mpa)0.1013气缸缸径D(mm)气缸的最大耗气量QMAX =6(P+P 0)V MAX *10^5/P 0L/Min气缸平均耗气量Qca 约=0.0000157(D^2L+d^2I d )N(P+1.013) L/Min气缸行程L(mm)电磁阀与气缸间的配管内径D(mm )电磁阀与气缸间的配管长度Id (mm )气缸的工作频率(周/Min )(往复为1周)空压机输出流量QC =K 1K 2K 3Q m^3/min 气动系统的最大耗气量Q m^3/min 漏损系数K1=1.15-1.5(考虑元件漏气)备用系数K2=1.3-1.6(考虑可能加设备)利用系数K3=0.5-1(考虑多台不同时用)冷冻式干燥机的额定处理流量QC =K 1K 2K 3Q m^3/min 进气修正系数K1温度修正系数K2环境温度修正系数K3停机保压要求计算:气罐的容量V>=P0*Q*T/(P1-P2) M^3突然停气势气罐内的初始绝对压力P1 (Mpa)气动系统的允许工作最低绝对压力P2 (Mpa)停电后气罐维持供气时间T (min )气缸的计算%100tF F 气缸的理论输出力气缸的实际负载=系统压力波动要求的计算:气罐的容量V>=(V0-Q V t)P0/(P1-P2) M^3气动系统在工作时间t内消耗的自由空气体积V0 M^3空压机或外部管网供给的自由空气流量 m^3/min气动设备和装置的工作周期t min管径D^2=4Q/Vπ*10^6 MM压缩空气的体积流量Q(m^3/S)压缩空气在管道中的流动速度V m/s一般主管路限制在8-10m/s,支管限制在10-15m/s0.550200.59.81981.75824.67490.87412.3350.0442.030.00412510105081963.495375。

气缸型号规格表

气缸型号规格表

气缸型号规格表
气缸型号直径行程进气口尺寸出气口尺寸
CYL001 50mm 100mm 1/4英寸1/4英寸
CYL002 63mm 125mm 3/8英寸3/8英寸
CYL003 80mm 150mm 1/2英寸1/2英寸
CYL004 100mm 200mm 3/4英寸3/4英寸
CYL005 125mm 250mm 1英寸1英寸
气缸特点:
•高品质材料:选用优质材料制造,保证气缸的稳定性和耐用性。

•精准规格:直径和行程按精确尺寸制造,适用于不同工程需求。

•标准接口:进气口尺寸和出气口尺寸符合国际标准,方便安装和连接。

使用场景:
1.机械制造:适用于各类机械设备的气动传动系统。

2.工业自动化:可应用于流水线自动化装配和搬运设备。

3.汽车制造:用于汽车生产线上的气动控制系统。

注意事项:
•安装前请检查气缸型号和规格是否匹配所需工作条件。

•使用过程中如有异常情况,请及时停止使用并检查维修。

结语
以上为气缸型号规格表及相关说明,希望能为您的工程和设备提供有效的气动控制解决方案。

如有任何疑问或需进一步咨询,请随时与我们联系。

标准气缸型号规格大全【范本模板】

标准气缸型号规格大全【范本模板】

标准气缸型号规格内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)"收集整理!更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展。

气缸的尺寸规格主要以气缸的缸筒内径和活塞行程分类;也有按活塞杆直径和杆端螺纹尺寸分类的方法。

下面介绍下气缸的规格尺寸及行程.气缸的缸筒内径尺寸见表5。

4,摘自GB2348-80(IS03320)液压气动系统及元件一缸径及活塞杆外径系列。

气缸可按缸径进行如下分类:1) Φ2。

5~Φ6mm的为微型气缸;2) Φ8~Φ25mm的为小型气缸;3)Φ32~Φ320mm的为中型气缸;4) 大于Φ320mm的为大型气缸.气缸活塞行程系列按照优先次序分成三个等级顺序选用,如表5。

4所示. 国际标准IS06430、6431中推荐活塞公称行程允差见表5。

5。

当行程〉1250mm时,其公称行程允差由供需双方确定。

活塞杆外径尺寸系列如表5。

6所示。

气缸活塞杆常用螺纹尺寸如表5.7所示。

气缸推力计算公式来源:通明除尘设备,专业除尘器除尘配件制造商发布时间:2012—2-18 9:50:10气缸-工作原理根据工作所需力的大小来确定活塞杆上的推力和拉力。

由此来选择气缸时应使气缸的输出力稍有余量。

若缸径选小了,输出力不够,气缸不能正常工作;但缸径过大,不仅使设备笨重、成本高,同时耗气量增大,造成能源浪费。

在夹具设计时,应尽量采用增力机构,以减少气缸的尺寸。

气缸下面是气缸理论出力的计算公式:F:气缸理论输出力(kgf)F′:效率为85%时的输出力(kgf)--(F′=F×85%)D:气缸缸径(mm)P:工作压力(kgf/cm2)例:直径340mm的气缸,工作压力为3kgf/cm2时,其理论输出力为多少?芽输出力是多少?将P、D连接,找出F、F′上的点,得:F=2800kgf;F′=2300kgf在工程设计时选择气缸缸径,可根据其使用压力和理论推力或拉力的大小,从经验表1-1中查出。

气缸选型对照表

气缸选型对照表

气缸的选型根据气缸推力拉力的大小要求,选定气缸使用压力参数以及缸径尺寸气缸推力计算公式:气缸推力F1=πD2P气缸拉力计算公式F2=π(D2-d2)P公式式中:D-气缸活塞直径(cm)d-气缸活塞杆直径(cm)P-气缸的工作压力(kgf/cm2)F1,F2-气缸的理论推拉力(kgf)上述出力计算适用于气缸速度50~500mm/s的范围内气缸以上下垂直形式安装使用,向上的推力约为理论计算推力的50%气缸横向水平使用时,考虑惯性因素,实际出力与理论出力基本相等为了避免用户选用时的有关计算,下附双作用气缸输出力换算表,用户可根据负载、工作压力、动作方向从表格中选择合适的缸径尺寸双作用气缸输出力表单位Kgf缸径mm 气缸的理论输出力(推力)单位:KG/公斤使用空气压力MPa10 16 20 25 32 4050117137157 63125156187218250 80100151201251300352402 100157236314393471550628 125245368491615736859982 1604026038041005120614071608 18050876310181272152717812036 20062894212571571188521992514 250981147319632454294534363926 3201608241232164021482556296432 40025313796502662837539879610052选定气缸的行程:确定工作的移动距离,考虑工况可选择满行程或预留行程。

当行程超过推荐的最长行程时,要考虑活塞杆的刚度,可以选择支撑导向或选择特殊气缸。

选定气缸缓冲方式:根据需要选择缓冲形式,无缓冲气缸,固定缓冲气缸,可调缓冲气缸选择润滑方式:有给油润滑气缸,无给油润滑气缸选择气缸系列:根据以上条件,按需选择适当系列的气缸选择气缸的安装形式:根据不同的用途和安装需要,选用适当的安装形式气缸附件的选择:前(后)法兰,脚架,单(双)悬耳,中间铰轴式,铰轴支座式。

气缸的选型和计算

气缸的选型和计算

气缸的选型和计算1.气缸选型:-工作压力:根据工作需求确定气缸的工作压力范围,确定气缸需要具备的最大工作压力;-载荷和工作频率:根据工作负载和使用频率选择适当的气缸,确定气缸的承受负载;-工作环境:考虑气缸工作环境的特殊因素,如温度、腐蚀性介质等,选择适当的气缸材料和密封件。

2.气缸基本参数计算:2.1气缸的直径计算:气缸的直径一般可通过以下公式计算:D = 2 * F * P / (π * p_max * n)其中,D为气缸直径,F为受力面积,P为负载,π为圆周率,p_max为气缸的最大允许工作压力,n为安全系数。

2.2气缸的活塞行程计算:气缸的活塞行程一般根据工作需求来确定。

在计算时,需考虑机构布置的空间限制、行程的可控制范围以及对应的位置传感器等因素。

2.3气缸的受力计算:气缸承受的负载主要分为静负荷和动负荷。

对于静负荷,可通过负荷估算方法来计算。

对于动负荷,需要考虑负荷的频率、变化幅度等因素,通过峰值负荷计算方法进行估算。

在计算时,还需考虑气缸的可靠性和安全系数等因素,选择合适的气缸尺寸。

2.4气缸的气流计算:气缸的气流计算主要是指气缸出入口的气流计算。

在气缸的选型和计算中需考虑气体的压力、流量和速度等因素。

通常,通过实验或计算方法确定气缸的气流量,并根据气缸的直径和活塞行程来确定气缸的气速。

综上所述,气缸的选型和计算是一个综合考虑多种因素的过程,需要根据具体的工作需求和环境条件来确定。

正确选择和计算气缸的设计参数,将有助于提高气缸的性能和寿命。

气缸选型对照表

气缸选型对照表

气缸的选型
根据气缸推力拉力的大小要求,选定气缸使用压力参数以及缸径尺寸
气缸推力计算公式:气缸推力F1=0.25πD2P
气缸拉力计算公式F2=0.25π(D2-d2)P
公式式中:D-气缸活塞直径(cm)
d-气缸活塞杆直径(cm)
P-气缸的工作压力(kgf/cm2)
F1,F2-气缸的理论推拉力(kgf)
•上述出力计算适用于气缸速度50~500mm/s的范围内
•气缸以上下垂直形式安装使用,向上的推力约为理论计算推力的50%
•气缸横向水平使用时,考虑惯性因素,实际出力与理论出力基本相等
为了避免用户选用时的有关计算,下附双作用气缸输出力换算表,用户可根据负载、工作压力、动作方向从表格中选择合适的缸径尺寸
双作用气缸输出力表单位Kgf
•选定气缸的行程:确定工作的移动距离,考虑工况可选择满行程或预留行程。

当行程超过推荐的最长行程时,要考虑活塞杆的刚度,可以选择支撑导向或选择特殊气缸。

•选定气缸缓冲方式:根据需要选择缓冲形式,无缓冲气缸,固定缓冲气缸,可调缓冲气缸
•选择润滑方式:有给油润滑气缸,无给油润滑气缸
•选择气缸系列:根据以上条件,按需选择适当系列的气缸
•选择气缸的安装形式:根据不同的用途和安装需要,选用适当的安装形式
气缸附件的选择:前(后)法兰,脚架,单(双)悬耳,中间铰轴式,铰轴支座式。

气缸计算参数

气缸计算参数

F=P*S
F4>F1 L1≥L
合格 合格
依据刮刀设 定
下降释放时受力1/N 下降释放时受力2/N 上升释放时受力/N
0.254699818 乘系数 400 265
系数
下降安全阀释放压力MPa 上升释放压力MPa 气缸活塞截面积S5/mm2 厂家数据 气缸有杆腔截面积S6/mm2
传感器压力设定
0.242571255
备注 0.4-0.6
其他
依据刮刀设 定
20
气缸杆直径D1/mm
21
气缸行程L1/mm
22
气缸杆截面积S4/mm2
23 选型数据 气缸活塞截面积S5/mm2
24
气缸有杆腔截面积S6/mm2
25
气缸出力F4/N
26
27
39
气缸出力
40
气缸行程
41 结论
42
43
44
20 175 314.1592654 1963.495408 1649.336143 659.7344573
气缸相关计算
序号
数据名称
1
刮刀重量M1(Kg)
2
挤压皮带压力F0(N)
3
重力加速度g( Kg/N)
4
气缸承受力F1(N)
5 额定参数 气源压强/MPa
6
圆周率π
7
气缸行程L/mm
8
安全系数
9
气缸杆直径D1/mm
10
气缸活塞净截面积S/mm2
11
气缸杆截面积S1/mm2
12
气缸活塞截面积S2/mm2
13
1963
1649
1.4
上限MPa
0.181928441

气缸缸径选型计算表

气缸缸径选型计算表

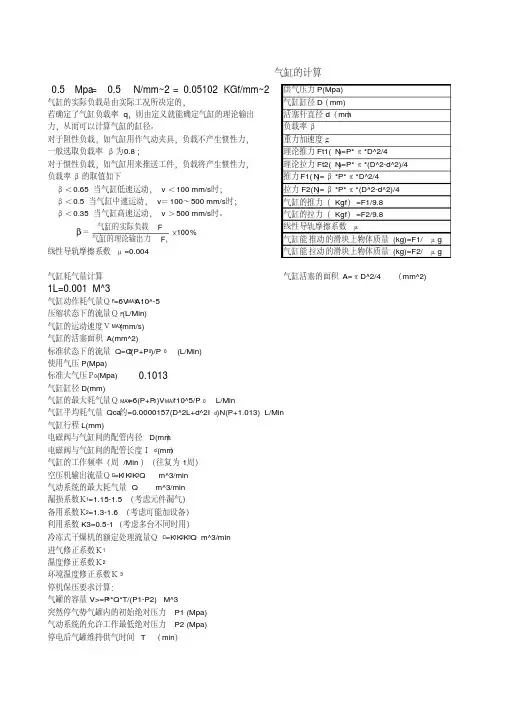

0.5Mpa =0.5N/mm~2=0.05102KGf/mm~2供气压力P(Mpa)气缸的实际负载是由实际工况所决定的, 气缸缸径D (mm)若确定了气缸负载率q ,则由定义就能确定气缸的理论输出活塞杆直径d (mm )力,从而可以计算气缸的缸径。
