常用电子仪器的使用
实验一常用仪器的使用常用电子元器件的识别与测试
实验一常用仪器的使用常用电子元器件的识别与测试引言：在电子学实验中，了解和熟练掌握常用仪器的使用方法对于正确进行实验具有非常重要的意义。
同时，将常用电子元器件进行准确的识别和测试也是电子学实验的基础。
本实验旨在通过实际操作，帮助学生们熟悉和掌握常用仪器的使用方法，并学会对常用电子元器件进行准确的识别和测试。
一、常用仪器的使用1.示波器的使用示波器是一种用于观察电信号波形的电子仪器，常用于测量电压、频率、周期等电信号参数。
示波器的使用方法如下：（1）接通示波器电源，并将待测信号的输入端与示波器的输入端相连。
（2）调节示波器的触发源、触发电平和水平控制，使波形图显示最佳效果。
（3）根据需要选择适当的扫描方式、扫描时间和增益，以显示出待测信号的波形图。
2.数字万用表的使用数字万用表是一种用于测量电压、电流、电阻等电学量的仪器，具有测量范围广、读数精确和使用方便等特点。
数字万用表的使用方法如下：（1）将待测电路与数字万用表相连，根据测量值的量级选择合适的测量范围。
（2）选择相应的测量模式（如电压、电流、电阻等），并选择合适的量程。
（3）读取数字万用表显示的测量值，并注意选择合适的单位。
（1）电阻的识别：通过观察电阻上标注的颜色环来确定电阻的阻值。
根据电阻色环的顺序，分别对应数字0-9，将色环对应数字的阻值排列在一起即可得到电阻的阻值。
（2）电阻的测试：将待测电阻的两端与万用表的两个测试针相连，选择电阻测量模式，并观察万用表显示的电阻值。
（1）电容的识别：通过观察电容上标注的数值及单位来确定电容的大小。
常见的电容单位包括F（法拉）、uF（微法）、nF（纳法）和pF（皮法）。
（2）电容的测试：将待测电容的两端与万用表的两个测试针相连，选择电容测量模式，并观察万用表显示的电容值。
（1）二极管的识别：通过观察二极管的外观来确定其正负极。
一般而言，二极管的正极外观较长，负极外观较短。
（2）二极管的测试：将待测二极管的两端与万用表的两个测试针相连，选择二极管测试模式。
常用电子仪器的使用
常用电子仪器的使用电子仪器在我们的日常生活和工作中起着重要的作用。
它们帮助我们进行测量、控制和调试各种电子设备。
本文将介绍几种常用的电子仪器及其正确的使用方法。
一、数字万用表数字万用表是一种用于测量电流、电压和电阻的仪器。
正确使用数字万用表需要注意以下几点：1. 选择正确的量程：根据被测电压、电流或电阻的预估值，选择合适的量程。
如果选择过小的量程，测量结果可能会超出量程而导致错误。
2. 将红表笔连接到测量电压或电流的正极，将黑表笔连接到负极，确保正确的极性。
3. 读取测量值时，注意小数点的位置和单位。
如果测量结果带有单位，应将其附加在测量值后面。
二、示波器示波器用于检测和显示电信号的波形。
正确使用示波器需要遵循以下步骤：1. 连接被测电路：将电路的信号源连接到示波器的输入端口上。
2. 调节水平和垂直缩放：根据被测信号的幅度和频率，适当调整示波器的水平和垂直缩放，使得波形能够完整地显示在屏幕上。
3. 观察和分析波形：通过观察示波器屏幕上的波形，可以了解信号的形状、幅度、频率以及任何可能的干扰或失真。
三、信号发生器信号发生器可以产生不同频率和幅度的电信号。
正确使用信号发生器需要注意以下事项：1. 设置频率和幅度：根据需要，设置适当的频率和幅度。
确保选择的频率和幅度在被测电路的工作范围内。
2. 连接到被测电路：将信号发生器的输出端口连接到被测电路，确保连接正确并紧固。
3. 观察输出信号：通过示波器等其他仪器观察信号发生器产生的输出信号。
可以检查信号的频率、幅度和波形是否与预期一致。
四、频谱分析仪频谱分析仪用于将信号分解为不同频率的成分，并显示其幅度。
正确使用频谱分析仪需要遵循以下步骤：1. 连接信号源：将被测信号源连接到频谱分析仪的输入端口上。
2. 设置频谱范围：根据被测信号的频率范围，设置适当的频谱范围。
确保所设置的范围包含所需观察的频率成分。
3. 观察频谱分析结果：通过频谱分析仪的显示屏观察信号的频谱成分和其幅度。
《常用电子仪器的使用》的实验报告
《常用电子仪器的使用》的实验报告实验报告：常用电子仪器的使用一、引言电子仪器是科学研究、工程实践中必不可少的工具之一、在本次实验中，我们将学习并使用常见的电子仪器，包括万用表、示波器、函数发生器和电源供应器，了解它们的基本原理和使用方法，以便于今后的实验研究工作中能熟练运用这些仪器。
二、万用表的使用1.目的学习使用万用表测量电压、电流和电阻。
2.实验步骤（1）接线：将万用表的红表笔连接至测量电流和电压的插口，黑表笔连接地一个插口。
（2）测量电压：将红表笔连接至所需测量电压的电路点，黑表笔连接至地点，读取表盘上的电压数值。
（3）测量电流：将待测电路中断，将黑表笔接入电路的负极，将测量电流的插头插入待测电路的正极，读取表盘上的电流数值。
（4）测量电阻：选择所需量程档位，将待测电阻器两端连接至黑、红表笔，读取表盘上的电阻数值。
3.结果和分析经过测量，我们得到了准确的电压、电流和电阻数值，并且这些数据与预期结果相符合。
三、示波器的使用1.目的学习使用示波器观察电路中的波形。
2.实验步骤（1）接线：将待观察的电路连接至示波器的通道1或通道2（2）调整水平：通过调整示波器的水平控制旋钮，使波形在示波器屏幕上水平对齐。
（3）调整垂直：通过调整示波器的垂直控制旋钮，使波形在示波器屏幕上垂直对齐。
3.结果和分析观察到了电路中的波形，在示波器屏幕上得到了清晰的显示。
通过调整水平和垂直控制旋钮，使波形对齐，实现了准确观察。
四、函数发生器的使用1.目的学习使用函数发生器产生特定的电信号。
2.实验步骤（1）接线：将函数发生器的输出端接入待测电路。
（2）选择波形：通过选择函数发生器上的波形选择开关，选择所需的波形类型。
（3）设置频率：通过调整函数发生器上的频率调节旋钮，设置所需的信号频率。
3.结果和分析通过函数发生器产生了特定的信号，经过连接至待测电路后，对电路中的元件产生了作用。
五、电源供应器的使用1.目的学习使用电源供应器为电路提供恒定的电流或电压。
《常用电子仪器的使用》的实验报告

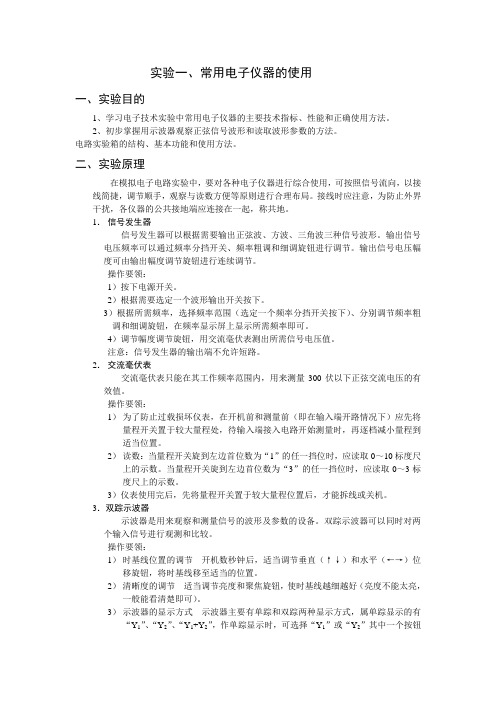

实验一、常用电子仪器的使用一、实验目的1、学习电子技术实验中常用电子仪器的主要技术指标、性能和正确使用方法。
2、初步掌握用示波器观察正弦信号波形和读取波形参数的方法。
电路实验箱的结构、基本功能和使用方法。
二、实验原理在模拟电子电路实验中，要对各种电子仪器进行综合使用，可按照信号流向，以接线简捷，调节顺手，观察与读数方便等原则进行合理布局。
接线时应注意，为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。
1．信号发生器信号发生器可以根据需要输出正弦波、方波、三角波三种信号波形。
输出信号电压频率可以通过频率分挡开关、频率粗调和细调旋钮进行调节。
输出信号电压幅度可由输出幅度调节旋钮进行连续调节。
操作要领：1）按下电源开关。
2）根据需要选定一个波形输出开关按下。
3）根据所需频率，选择频率范围（选定一个频率分挡开关按下）、分别调节频率粗调和细调旋钮，在频率显示屏上显示所需频率即可。
4）调节幅度调节旋钮，用交流毫伏表测出所需信号电压值。
注意：信号发生器的输出端不允许短路。
2．交流毫伏表交流毫伏表只能在其工作频率范围内，用来测量300伏以下正弦交流电压的有效值。
操作要领：1）为了防止过载损坏仪表，在开机前和测量前（即在输入端开路情况下）应先将量程开关置于较大量程处，待输入端接入电路开始测量时，再逐档减小量程到适当位置。
2）读数：当量程开关旋到左边首位数为“1”的任一挡位时，应读取0～10标度尺上的示数。
当量程开关旋到左边首位数为“3”的任一挡位时，应读取0～3标度尺上的示数。
3）仪表使用完后，先将量程开关置于较大量程位置后，才能拆线或关机。
3．双踪示波器示波器是用来观察和测量信号的波形及参数的设备。
双踪示波器可以同时对两个输入信号进行观测和比较。
操作要领：1）时基线位置的调节开机数秒钟后，适当调节垂直（↑↓）和水平（←→）位移旋钮，将时基线移至适当的位置。
2）清晰度的调节适当调节亮度和聚焦旋钮，使时基线越细越好（亮度不能太亮，一般能看清楚即可）。
常用电子仪器的使用
实验思考题
一．实验小结
一． 函数信号发生器有哪几种输出波形？它的输出端能否短接？如用屏蔽线作为输出引线，则屏蔽层一端应该接在哪个 接线柱上？
二． 交流毫伏表是用来测量正弦波电压还是非正弦波电压？它的表头指示值是被测信号的什么数值？它是否可以用来测 量直流电压的大小？
实验内容与步骤
用校正信号对示波器进行自 检，完成表
幅度VP-P （V）
测量值 标准值
自动 光标 格数
5
频率f（KHZ） 1
2、用示波器和交流毫伏表测量信号参数 调节函数信号发生器有关旋钮，使输出频率分
别为100HZ、1KHZ、10KHZ、100KHZ，峰峰值为1V的 正弦波信号，完成表。
信号 源频率
实验项目：常用电 子仪器的使用
Байду номын сангаас
一、实验目的
一．学习电子技术实验中常用的电子仪器—— 示波器、函数信号发生器、交流毫伏表、频 率计、万用表等的主要技术指标、性能及正 确使用方法。
二．初步掌握用双踪示波器观察正弦信号波形 和读取波形参数的方法。
二、实验仪器与设备
序号 1 2 3 4
名称 示波器 函数信号发生器 晶体管毫伏表 万用表
100Hz 1KHz 10KHz 100KHz
示波器测量值
周期 频率 （ms） （Hz）
信号源电 压毫伏表 读数（V）
示波器测量值
峰峰值 （V）
有效值 （V）
两波形间相位差测量电路
测量两波形间相位差
相位差测量数 据
一周期 两波形X轴差
相位差
格数 距格数 实测值 计算值
实验报告要求
一． 认真记录实验数据，并绘出有关波形。 二． 根据测量数据和波形，分析测试结果，总结相关内容。 三． 简述用示波器观察波形时，怎样操作才能最快？哪些是关键
实验一常用电子仪器的使用
实验一常用电子仪器的使用常用电子仪器是指在科研实验、工业生产、医疗检测等领域中经常使用的一些基础性电子设备。
它们广泛应用于电子测量、信号处理、电子元器件测试、无线通信等领域。
下面将介绍几种常见的电子仪器的使用方法。
1. 示波器（oscilloscope）示波器是一种用来显示电压随时间变化的仪器。
在使用示波器之前，首先需要将电源连接到示波器上并打开电源开关。
接下来，将待测信号连接到示波器的输入端口上。
调节示波器的触发级别和时间基准，以确保正确显示待测信号。
最后，可以观察并分析示波器上的波形图，从而获取有关信号频率、幅度和相位等信息。
2. 频谱分析仪（spectrum analyzer）频谱分析仪主要用于测量和显示信号的频谱特性。
使用频谱分析仪时，首先需要将待测信号连接到频谱分析仪的输入端口上。
然后，调整频率、带宽和幅度等参数，以使频谱分析仪适应待测信号的特性。
最后，可以观察并分析频谱分析仪上的频谱图，得出有关信号频谱分布的信息。
3. 功率计（power meter）功率计是用来测量信号功率的仪器。
在使用功率计之前，首先需要将待测信号连接到功率计的输入端口上。
接下来，选择适当的功率范围和测量模式，并调整校准和零位。
最后，读取功率计上显示的功率数值，从而获知待测信号的功率大小。
多用途数字示波器是一种集万用表和示波器功能于一体的仪器。
使用多用途数字示波器时，首先需要选择所需的测试功能（如电压、电流、电阻、频率等）。
然后，将测试探头与被测电路正确连接。
最后，读取多用途数字示波器上显示的测试结果。
5. 信号发生器（signal generator）信号发生器可以产生各种频率、幅度和波形的信号。
在使用信号发生器时，首先需要选择所需的信号参数（如频率、幅度、波形等）。
然后，将信号发生器的输出连接到被测电路或设备上。
最后，调节信号发生器的参数，以产生所需的信号。
6. 锁相放大器（lock-in amplifier）锁相放大器主要用于从噪声中提取出微弱的信号。
常用电子仪器的使用
常用电子仪器的使用实验一常用电子仪器的使用一、实验目的1、学习电子电路实验中常用的电子仪器——示波器、函数信号发生器、直流稳压电源、交流毫伏表、频率计等的主要技术指标、性能及正确使用方法。
2、初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。
二、实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。
它们和万用电表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。
实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图1,1所示。
接线时应注意，为防止外界干扰，各仪器的共公接地端应连接在一起，称共地。
信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。
图1,1 模拟电子电路中常用电子仪器布局图1、示波器示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种参数的测量。
现着重指出下列几点:1)、寻找扫描光迹将示波器Y轴显示方式置“Y”或“Y”，输入耦合方式置“GND”，开机12 预热后，若在显示屏上不出现光点和扫描基线，可按下列操作去找到扫描线:?1适当调节亮度旋钮。
?触发方式开关置“自动”。
?适当调节垂直()、水平()“位移”旋钮，使扫描光迹位于屏幕中央。
(若示波器设有“寻迹”按键，可按下“寻迹”按键，判断光迹偏移基线的方向。
)2)、双踪示波器一般有五种显示方式，即“Y”、“Y”、“Y，Y”三种单1212踪显示方式和“交替”“断续”二种双踪显示方式。
“交替”显示一般适宜于输入信号频率较高时使用。
“断续”显示一般适宜于输入信号频率较底时使用。
3)、为了显示稳定的被测信号波形，“触发源选择”开关一般选为“内”触发，使扫描触发信号取自示波器内部的Y通道。
4)、触发方式开关通常先置于“自动”调出波形后，若被显示的波形不稳定，可置触发方式开关于“常态”，通过调节“触发电平”旋钮找到合适的触发电压，使被测试的波形稳定地显示在示波器屏幕上。
模拟电路实验——常用电子仪器的使用
模拟电路实验——常用电子仪器的使用模拟电路实验是电子工程专业学生必须掌握的一门实验课程，它涉及到对常用电子仪器的使用。
以下是对常用电子仪器使用的一些基本要领和注意事项。
一、实验前的准备在开始实验之前，需要做好充分的准备。
首先，应当了解实验所需的电子仪器及其使用方法。
例如，示波器、信号发生器、功率表等。
其次，要检查仪器的外观是否完整、附件是否齐全。
最后，为了确保实验的顺利进行，需要了解实验的原理和步骤。
二、电子仪器的使用1.示波器示波器是一种用来观测交流电信号的仪器。
使用示波器时，需要注意以下几点：（1）示波器的灵敏度要足够高，以便能够观测到微弱的信号；（2）调节示波器的扫描速度和幅度，以便能够观测到完整的波形；（3）在观测信号时，要注意选择正确的输入耦合方式，避免信号失真。
2.信号发生器信号发生器是一种用来产生各种波形信号的仪器。
使用信号发生器时，需要注意以下几点：（1）选择合适的波形和频率；（2）调节信号的幅度和偏置；（3）在产生复杂波形时，要注意调节信号的相位和频率。
3.功率表功率表是一种用来测量信号功率的仪器。
使用功率表时，需要注意以下几点：（1）选择合适的量程和测量单位；（2）在测量大功率信号时，需要使用正确的负载阻抗；（3）注意保护功率表，避免过载或短路。
三、实验注意事项1.安全第一在实验过程中，一定要注意安全。
遵守实验室的安全规章制度，不要在实验室内随意触碰电源和线缆。
特别是在使用功率较大的仪器时，一定要保持距离，避免受伤。
2.保持整洁实验过程中，要注意保持实验环境的整洁。
避免仪器设备被尘土污染，注意保持通风。
在连接电路时，要注意线缆的排列和接口的插接顺序，避免出现错误。
3.认真记录在进行实验时，要认真记录实验数据和波形。
可以使用笔记本或电子文档来记录数据，并标注好实验条件和时间。
这些记录将有助于对实验结果进行分析和总结，同时也有助于日后的数据查找和分析。
4.节约资源在实验过程中，要注意节约资源。

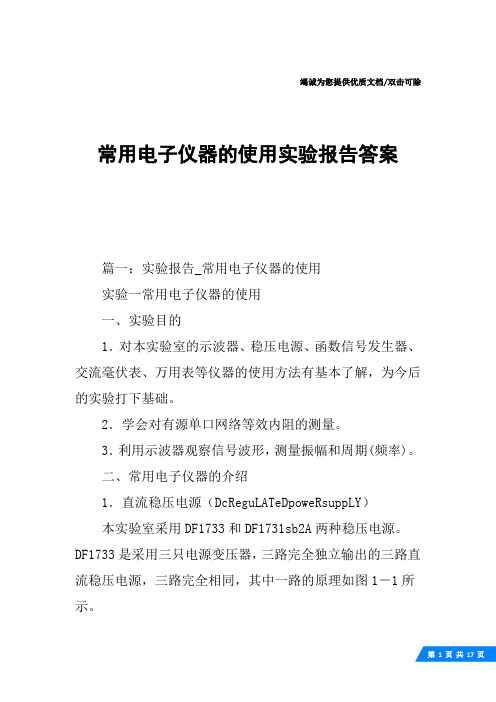

常用电子仪器的使用实验报告答案
竭诚为您提供优质文档/双击可除常用电子仪器的使用实验报告答案篇一：实验报告_常用电子仪器的使用实验一常用电子仪器的使用一、实验目的1．对本实验室的示波器、稳压电源、函数信号发生器、交流毫伏表、万用表等仪器的使用方法有基本了解，为今后的实验打下基础。
2．学会对有源单口网络等效内阻的测量。
3．利用示波器观察信号波形，测量振幅和周期(频率)。
二、常用电子仪器的介绍1．直流稳压电源（DcReguLATeDpoweRsuppLY）本实验室采用DF1733和DF1731sb2A两种稳压电源。
DF1733是采用三只电源变压器，三路完全独立输出的三路直流稳压电源，三路完全相同，其中一路的原理如图1－1所示。
图1－1DF1733其中一路稳压原理框图由图1－1可见，直流稳压电源由整流滤波电路、辅助电源基准电压、电压(电流)采样电路、比较放大器、调整电路和保护电路组成。
输入220V的交流电压经过降压变压器分别供给主回路整流器和辅助电源整流器。
主回路变压器的付边有二组抽头，使输出直流电压为0~15V和15~30V两档。
主回路整流滤波电路是由四只二极管构成桥式整流电路，每只二极管的最大电流为3A和一只大电容(2200μF)组成。
辅助电源产生三组电压，一组电压为(+12V)供比较放大器和集成电路的直流电源用。
另两组电压经过温度补偿的基准稳压二极管稳压后，分别提供电压比较放大器的基准电压和过载放大器的基准电压。
电压采样电路将输出电压采样送到电压比较放大器的反相端，基准电压送到电压比较放大器的同相端，经过电压比较放大器(实际上为差动放大器)，比较放大去控制调整电路，使输出电压为0~15V和15~30V。
电流采样过载放大器的原理与电压比较放大器相似，区别只在于一旦发生过载，使调整管截止(约为1.5A)，输出电流大小变小，保护稳压电源不至因电流过大而烧毁。
这时面板上的发光二极管导通并发光。
调整电路由大功率晶体管和中功率推动管组成。
常用电子仪器的使用
常用电子仪器的使用电子仪器是现代科学研究、工程技术、实验教学和制造加工等领域中必不可少的工具之一、它们可以大大提高实验效率、减少人为误差、扩展实验范围和提高测量精度。
以下是一些常见的电子仪器及其使用介绍。
1.示波器示波器主要用于观察和测量电压、电流和波形等信号的变化情况。
它可以显示信号的幅度、频率和相位等信息，帮助用户分析电路故障和优化信号性能。
使用示波器时，首先连接待测信号源和示波器的输入通道，然后设置时间和电压尺度、触发模式和垂直和水平定标等参数，最后通过示波器屏幕观察信号波形。
2.恒压恒流电源恒压恒流电源是一种用于提供稳定电压和电流的电子装置。
它广泛应用于电子设备测试和实验室研究中。
使用恒压恒流电源时，首先连接待测电路和电源的输出通道，然后设置所需的电压和电流值，最后打开电源开关使其工作。
3.频谱分析仪频谱分析仪用于将信号分解成其频谱组成，以便用户进行频谱分析和信号调节。
频谱分析仪通常由输入通道、信号处理器和显示屏等部分组成。
使用频谱分析仪时，首先将待测信号源连接到输入通道，然后设置频率范围和分辨率等参数，最后通过频谱分析仪的显示屏观察信号频谱图。
4.信号发生器信号发生器用于产生各种频率、幅度和波形的电信号。
它广泛应用于实验室研究、无线通信、音频处理和信号测试等领域。
使用信号发生器时，首先设置所需的频率、幅度和波形等参数，然后将输出信号连接到待测电路或设备上，最后通过观察输出信号的结果进行分析和调节。
5.多用途数据采集仪多用途数据采集仪是一种用于采集、记录和分析各种物理和电子测量参数的设备。
使用多用途数据采集仪时，首先连接所需的测量传感器和信号源到采集仪输入通道，然后设置采样率、触发和数据存储等参数，最后通过数据采集仪的软件进行数据采集和分析。
6.逻辑分析仪逻辑分析仪用于分析和调试数字电路中的逻辑信号。
它能够捕获和显示多个时序信号，并提供逻辑波形分析和时序分析的功能。
使用逻辑分析仪时，首先将待测信号源连接到输入通道，然后设置触发条件和采样率等参数，最后通过逻辑分析仪的软件观察和分析信号波形和逻辑关系。
第5章常用电子仪器的使用
（1）平均值
也称为均值，是指信号一个周期的平均值。电学测量学中一般采用半波平均 值和全波平均值，交流电压的正半周或负半周在一个周期的平均值称为半波 平均值。交流电压的全波平均值定义为：
U 1
T
u (t ) dt
T0
上一页 下一页 返回
5.2 交流毫伏表
（2）有效值 交流电压的有效值，是指该交流电压在一个周期内通过某一纯电阻负载时所产
常现象，绝不会损坏表头。
上一页 下一页 返回
5.2 交流毫伏表
（4）根据被测电压选择量程。如果读数小于满刻度 30％，逆时针方向 转动量程旋纽逐渐减小电压量程，当指针大于满刻度30％又小于满刻度 值时读出电压示值。
（5）毫伏表输入端开路时，由于外界感应信号的影响，指针可能超量 程偏转。为了避免指针碰弯，不测量时，量程应选在较大位量。
对放大—检波式电压表，由于宽带放大器增益和带宽的矛盾，也很难把 频率上限提得很高，同时，灵敏度也将受到仪器内部噪声和外部干扰的 限制。 利用外差测量方法可以解决上述矛盾。由图5-11可见，被测信号频率为 通过输入电路(包括输入衰减器及高频放大器)，在混频器中与本机振荡 器(本振)频率混频，输出中频信号，用中频放大器选择并放大，然后检 波器检波并送表头指示。 外差测量法的特点是中频固定不变，可改变本振频率以跟踪信号频率， 以保持不变，由于中频放大器具有良好的频率选择性，而且中频是固定 的。
态。当电源输出未超过限流保护值时，改变前面板主路电压调节旋钮3 和后面板主路电流调节旋钮1到所需的电压和电流值。 ➢ 在这种模式下，从路输出电压和从路输出电流将自动跟踪主路输出电压 和主路输出电流，此时前面板从路电压调节旋钮1处于无效状态。 ➢ 双路可调电源串联运行最大输出电压将为主、从两路电压之和。主路输 出正端为负载正接线端，从路输出负端为负载负接线端。 ➢ 当电源输出达到从路限流保护值时，从路的稳流指示CC灯将点亮，此 时从路的输出电压将不再跟随主路的电压变化。从路电压调节旋钮1仍 处于无效状态。 ➢ ③双路可调电源并联运行
常用电子仪器的使用实验总结
常用电子仪器的使用实验总结常用电子仪器的使用实验总结电子仪器在科学研究和实验中扮演着重要角色，它们能够帮助我们测量、控制和分析电子信号。
在实验室中，我们经常使用各种各样的电子仪器来帮助我们完成实验。
在本总结中，我将分享一些常用电子仪器的使用实验。
首先是示波器。
示波器是一种用于监测和显示电信号的仪器。
在实验中，我们经常使用示波器来观察和分析电压波形和电流波形。
在实验中，我们可以通过示波器来确定波形的频率、振幅和相位等参数。
在使用示波器进行实验时，我们首先需要连接正确的接线，然后调整示波器的控制旋钮和按钮，以获得所需的波形显示。
使用示波器进行实验时，我们需要注意正确的操作步骤，以确保实验结果的准确性和可靠性。
接下来是信号发生器。
信号发生器是一种用于产生电信号的设备。
在实验中，我们经常使用信号发生器来产生特定频率和振幅的信号，以测试和检验电路的性能。
在使用信号发生器进行实验时，我们需要根据实验要求设置信号的频率和振幅，并将其连接到待测电路。
我们还可以使用信号发生器来产生调幅、调频和调相等特殊信号，以模拟不同的通信情况和应用场景。
除了示波器和信号发生器，数字多用表也是实验中常用的电子仪器之一。
数字多用表是一种用于测量电压、电流和电阻等物理量的仪器。
在实验中，我们经常使用数字多用表来测量电路中各个元件的电压和电流，以验证电路的工作状态和性能。
在使用数字多用表进行测量时，我们需要选择正确的量程和测量档位，并保证连接正确的接线，以获得准确可靠的测量结果。
此外，我们还可以使用数字多用表进行电阻和电容等参数的测量，以进一步分析电路的特性。
另外，频谱分析仪是一种用于分析信号频谱的仪器。
在实验中，我们经常使用频谱分析仪来观察和分析信号的频谱分布情况。
频谱分析仪可以将信号的频谱以图形或数字的形式显示出来，我们可以通过观察频谱分布来了解信号的频率成分、功率分布和噪声等情况。
在使用频谱分析仪进行实验时，我们需要正确设置频率范围、分辨率和带宽等参数，并将待测信号输入频谱分析仪，以获得准确可靠的频谱分析结果。
常用电子仪器的使用资料
常用电子仪器的使用资料一、示波器示波器是一种用来显示电压波形的仪器，可以用于测量和分析电路的性能。
常见的示波器包括模拟示波器和数字示波器。
1.模拟示波器的使用资料：-示波器的接入：示波器通常用来测量电路中的电压波形。
正确接入示波器的方式是将示波器的探头分别连接到被测电路的信号源和地点。
在接入过程中，要确保示波器和被测电路之间有良好的接地。
-示波器的调节：在使用模拟示波器时，需要调节示波器的时间和电压刻度，以便获取准确的波形图。
可以通过调节示波器上的控制旋钮来实现。
-示波器的触发：示波器可以通过触发功能来定位和稳定波形。
触发选项包括边沿触发、脉冲触发、视频触发等。
通过选择合适的触发方式和设置触发电平，可以确保示波器显示出稳定的波形。
-小技巧：在使用模拟示波器时，可以使用示波器的光标功能来测量波形的幅值、频率和相位等参数。
此外，还可以使用示波器的峰值检测功能来测量电压峰值。
2.数字示波器的使用资料：-数字示波器的接入：与模拟示波器相比，数字示波器的接入方式更加简便。
通常只需要将示波器的探头连接到被测电路的信号源即可。
-数字示波器的功能：数字示波器不仅可以显示电压波形，还可以捕获和存储波形数据，并进行波形分析和处理。
例如，可以通过数字示波器来测量电压峰值、频率和相位等参数。
-数字示波器的设置：使用数字示波器时，可以通过触发功能和显示设置来调节波形的显示效果。
可以选择适当的触发方式和设置触发电平，以确保示波器显示出稳定的波形。
-小技巧：数字示波器通常具有多通道和多窗口显示功能，可以同时显示多个波形。
可以通过选择合适的通道和设置窗口布局来实现。
二、信号发生器信号发生器是一种用来产生不同类型信号的仪器，常用于测试和校准电路。
常见的信号发生器包括函数发生器和任意波形发生器。
1.函数发生器的使用资料：-函数发生器的设置：函数发生器可以产生多种不同类型的信号，如正弦波、方波、三角波和脉冲等。
在使用函数发生器时，可以通过调节频率、幅度和偏移等参数来设置所需的信号类型和参数。
常用电子仪器的使用实验
常用电子仪器的使用实验一、实验目的1．掌握万用表、示波器、信号发生器、直流稳压电源、交流毫伏表等常用仪器的正确使用方法。
2．掌握电子技术实验中基本电量的测量方法。
初步掌握用示波器观察信号波形和测量波形参数的方法。
3．熟悉电子技术实验台的结构和使用方法。
二、实验设备与器件1．直流稳压电源；2．函数信号发生器；3．交流毫伏表；4．双踪示波器；5．万用表三、基本知识在电子技术实验中，经常要用到各种仪器仪表，常见的有：直流稳压电源、函数信号发生器、交流毫伏表、万用表和示波器等。
在实验中它们的功能如表2.1所示。
表2.1 常用仪器仪表的作用利用这些仪器仪表，可以完成对电子电路各种性能参数的测试。
1．电压的测量（1）直流电压的测量直流电压可利用万用表进行测量，测量时应注意电压的极性和量程的选择。
一般来讲，万用表的红表笔接直流电压的高电位端（即“+”极），黑表笔接电压的低电位端（即“-”极或“地”端）。
测量时应预先估计被测直流电压的范围并选择万用表合适的量程，如不能确定被测信号的大致范围，则应将万用表置于最高量程，然后在测量过程中选择合适的量程。
对于某些型号 (如UT60系列) 的万用表，也可用自动量程功能（AUTO）。
（2）正弦交流电压有效值的测量对于正弦交流电压，在实验中一般测量其有效值。
常用交流毫伏表来测量正弦交流电压的有效值。
模拟式电子电压表的金属机壳为接地端，另一端为被测信号输入端。
因此，在实验中应特别注意，这种表一般只能测量电路中各点对地的交流电压，不能直接测量任意两点间的电压值。
为了防止过载而损坏，测量前一般先把量程开关置于量程最大位置处然后在测量中逐挡减小量程。
（3）用示波器测量交流电压幅值某些场合需要测量正弦电压的幅值或峰-峰值，可用示波器进行测量。
详见视频及说明书。
2．周期和频率的测量在实验中经常用示波器来测量信号的时间参数，如信号的周期或频率、信号波形的宽度、上升时间或下降时间、信号的占空比等。
常用电子仪器使用
常用电子仪器使用电子仪器指的是通过电子技术实现功能的仪器设备，广泛应用于各个领域，如通信、测量、控制、医疗等。
本文将介绍几种常用的电子仪器及其使用方法。
1.示波器示波器是一种用于测量电信号波形的仪器。
它通过对电信号进行放大、显示和存储，使得我们可以观察到信号的振幅、频率、相位等特征。
常见的示波器有模拟示波器和数字示波器，后者更为常用。
使用示波器时，首先将待测信号接入示波器的输入端，选择适当的测量通道和垂直灵敏度，然后触发示波器以捕捉所需波形。
2.频谱分析仪频谱分析仪是一种用于分析信号的频谱特性的仪器。
它可以将信号分解为不同频率成分，并显示其幅度和相位信息。
频谱分析仪广泛用于信号处理、无线通信、音频分析等领域。
使用频谱分析仪时，首先将待测信号接入频谱分析仪的输入端，选择适当的分析方式和频率范围，然后触发分析仪以获得频谱信息。
3.信号发生器信号发生器是一种产生各类信号的仪器。
它可以输出不同类型的信号，如正弦波、方波、脉冲波等，并具有调频、调幅、调相等功能。
信号发生器通常用于测试和校准其他仪器，如示波器、频谱分析仪等。
使用信号发生器时，选择所需的信号类型和参数，然后将输出信号接入被测设备进行测试。
4.逻辑分析仪逻辑分析仪是一种用于分析数字逻辑信号的仪器。
它可以捕获和分析数字信号的时序关系，帮助排查数字电路的故障。
逻辑分析仪通常具有多个输入通道，可以同时捕获多路信号，并提供触发功能以捕获特定事件。
使用逻辑分析仪时，首先将需要分析的数字信号接入逻辑分析仪的输入通道，然后设置触发条件和相关参数，最后启动分析。
5.电源供应器电源供应器是一种用于提供电源给其他设备的仪器。
它可以产生稳定的直流电压或交流电压，并具有可调的电压和电流输出。
电源供应器通常用于电子设备的测试和调试，以及实验室中各种实验的电源供应。
使用电源供应器时，首先设置所需的输出电压和电流，并确保与被供应设备的匹配，然后将输出接入被供应设备进行供电。
《常用电子仪器使用》课件
选择波形和频率
根据需要测试的设备和测试目的，选择合适的波形和频率 。可以通过调节面板上的旋钮或按键来实现。
启动和停止信号发生器
按下信号发生器的启动按钮，开始产生信号；按下停止按 钮，停止产生信号。
信号发生器在电路测试和调试中的应用
01
测试电路性能
使用信号发生器可以产生各种波形信号，以便对电路的性能进行测试和
万用表的使用方法
总结词
掌握万用表的使用方法
详细描述
在使用万用表之前，需要先选择合适的量程，并根据被测电路的性质选择合适的测量方 式（如直流测量或交流测量）。在测量时，应将万用表的红笔接被测电路的正极，黑笔 接负极。对于电压、电流的测量，应保证表笔与被测电路的良好接触，避免产生误差。
在测量电阻时，应先进行欧姆调零，以保证测量精度。
万用表在电子制作和维修中的应用
要点一
总结词
要点二
详细描述
了解万用表在电子制作和维修中的具体应用
在电子制作和维修中，万用表主要用于检测电路中的电压 、电流和电阻等参数，以便对电路的工作状态进行评估。 例如，在维修家电时，可以使用万用表检测电路板上的元 件是否正常工作；在制作电子作品时，可以使用万用表检 测电路的连接是否良好，以及元件的参数是否符合要求。 此外，万用表还可以用于调试电路、排除故障等。
信号发生器的功能
信号发生器主要用于产生各种波形信号，如正弦波、方波、 三角波等，以便进行各种电子设备和系统的测试、调试和校 准。
信号发生器的使用方法
连接电源和输出线
将信号发生器的电源线连接到合适的电源，并确保电源电 压在规定范围内。同时，将输出线连接到需要测试的设备 或测试点。
调节幅度和偏置
根据需要测试的设备和测试目的，调节信号发生器的幅度 和偏置参数。幅度和偏置参数的调节也可以通过面板上的 旋钮或按键来实现。
《常用电子仪器的使用》的实验报告
《常用电子仪器的使用》的实验报告一、实验目的本次实验的主要目的是让我们熟悉并掌握几种常用电子仪器的基本使用方法，包括示波器、函数信号发生器、数字万用表等。
通过实际操作和测量，提高我们对电子电路的理解和分析能力，为今后的电子电路实验和工程实践打下坚实的基础。
二、实验仪器1、示波器：用于观察电信号的波形、幅度、频率等参数。
2、函数信号发生器：产生各种不同类型的电信号，如正弦波、方波、三角波等。
3、数字万用表：测量电压、电流、电阻等电学量。
三、实验原理1、示波器工作原理示波器是一种用于显示电信号波形的仪器。
它通过将输入的电信号进行放大和处理，然后在显示屏上以图形的方式展示出来。
示波器的主要组成部分包括垂直放大器、水平扫描电路、触发电路和显示屏等。
垂直放大器用于放大输入信号的幅度，水平扫描电路用于控制扫描速度，触发电路用于确保波形的稳定显示。
函数信号发生器是一种能够产生各种周期性波形的电子仪器。
它通常基于直接数字合成（DDS）技术或模拟电路实现。
通过设置频率、幅度、占空比等参数，可以输出不同类型和特性的电信号。
3、数字万用表工作原理数字万用表采用数字测量技术，将输入的电学量转换为数字信号，并通过内部的微处理器进行处理和显示。
它可以测量直流电压、交流电压、直流电流、交流电流、电阻、电容、二极管等多种电学参数。
四、实验内容及步骤1、示波器的使用（1）连接示波器和信号源将示波器的探头连接到函数信号发生器的输出端，并将示波器的接地夹连接到信号源的接地端。
（2）设置示波器的参数打开示波器电源，按下“Auto Setup”按钮，让示波器自动设置合适的垂直和水平刻度。
然后，根据需要手动调整垂直灵敏度、水平扫描速度、触发方式等参数，以获得清晰稳定的波形显示。
（3）观察不同类型的信号波形通过函数信号发生器分别产生正弦波、方波和三角波，并在示波器上观察其波形。
测量信号的幅度、频率和周期，并记录下来。
（1）设置输出信号的类型通过函数信号发生器的面板按钮，选择需要输出的信号类型，如正弦波、方波或三角波。
《常用电子仪器的使用》的实验报告
《常用电子仪器的使用》的实验报告一、实验目的1、了解常用电子仪器的基本工作原理和主要性能指标。
2、掌握常用电子仪器的正确使用方法和操作步骤。
3、能够运用常用电子仪器进行电路参数的测量和电路性能的测试。
4、培养实践操作能力和解决实际问题的能力。
二、实验仪器1、示波器：用于观察电信号的波形、测量电压、频率等参数。
2、函数信号发生器：产生各种不同类型的信号，如正弦波、方波、三角波等。
3、直流稳压电源：提供稳定的直流电压输出。
4、数字万用表：测量电阻、电容、电压、电流等电学量。
三、实验原理1、示波器原理示波器是一种用于显示电信号波形的仪器。
它通过将输入的电信号转换为垂直方向的偏转电压和水平方向的扫描电压，从而在荧光屏上显示出信号的波形。
示波器可以测量信号的幅度、周期、频率、相位等参数。
2、函数信号发生器原理函数信号发生器是一种能够产生多种波形的电子仪器。
它通常基于集成电路和模拟电路技术，通过调节相关的参数，如频率、幅度、占空比等，可以输出不同类型和参数的信号。
3、直流稳压电源原理直流稳压电源的作用是将交流电源转换为稳定的直流电源输出。
它通常由变压器、整流电路、滤波电路和稳压电路组成。
通过调整稳压电路中的元件参数，可以实现输出电压的稳定。
4、数字万用表原理数字万用表采用数字技术，将测量的电学量转换为数字信号，并通过显示屏显示出来。
它可以测量直流电压、交流电压、直流电流、交流电流、电阻、电容、二极管、三极管等参数。
四、实验内容及步骤1、示波器的使用（1）接通示波器电源，预热一段时间。
（2）调节“辉度”、“聚焦”和“水平位移”、“垂直位移”旋钮，使屏幕上显示出清晰的扫描线。
（3）选择合适的输入通道，并将探头与被测信号源连接。
（4）调节“垂直灵敏度”和“水平扫描速度”旋钮，使波形在屏幕上显示合适的大小和周期。
（5）测量信号的幅度和周期，并记录测量结果。
2、函数信号发生器的使用（1）接通函数信号发生器电源。
（2）选择所需的波形，如正弦波、方波或三角波。
电工电子学实验报告常用电子仪器的使用
电工电子学实验报告常用电子仪器的使用电工电子学是电工领域中一门重要的基础课程，涉及到电路分析、电子元器件、电子设备、电子控制等内容。
在进行电工电子实验时，常常需要使用各种电子仪器来测量、控制和分析电路中的电压、电流和信号等参数。
下面将介绍几种常用的电子仪器及其使用方法。
1. 示波器（Oscilloscope）示波器是电子实验中最常用的仪器之一、它用来显示电路中的电压波形，并能够实时监测电路中的信号。
示波器的使用方法如下：a.将示波器的红外线探头连接到电路中需要测量的信号源上。
b.调节示波器的触发模式和触发电平，以获得稳定的波形。
c.调节示波器的时间和电压刻度，以适应被测量信号的幅值和周期。
d.调节示波器的触发延迟和扫描速度，以观察和分析波形。
多用表是一种广泛用于电子实验中的测量仪器。
它可以测量电压、电流、电阻和频率等参数。
多用表的使用方法如下：a.将多用表的红黑表笔正确连接到要测量的电路上。
b.选择合适的测量量程和测量模式。
c.将多用表的表头旋钮调节到零位，以校准多用表。
d.读取多用表上显示的数值，根据需要进行进一步的计算和分析。
3. 功率电源（Power Supply）功率电源用来提供稳定的直流电压或交流电压给实验电路供电。
功率电源的使用方法如下：a.将功率电源的正负极正确连接到实验电路中。
b.调节功率电源的输出电压和电流，以满足实验需求。
c.注意电路的电流和功率是否在功率电源的额定范围内。
4. 频率计（Frequency Counter）频率计用来测量电路中信号的频率。
a.将频率计的输入端连接到要测量的信号源上。
b.设置频率计的测量范围和分辨率。
c.读取频率计上显示的频率数值。
除了以上介绍的仪器外，还有逻辑分析仪、信号发生器、信号处理器等在电工电子实验中常用的仪器。
这些仪器的使用方法各有不同，需要根据实际情况进行具体操作。
总结起来，电工电子学实验中常用的电子仪器包括示波器、多用表、功率电源和频率计等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
学生姓名：李淑万 学号： 5502211037 专业班级：应用物理111 班级编号： S008试验时间： 第 周 星期 座位号： 教师编号： 成绩：一、实验目的1. 学习电子电路实验中常用的电子仪器——示波器、函数信号发生器、直流稳压电源、交流毫伏表、频率计等的主要性能、技术指标及正确使用方法。
2. 初步掌握使用双踪示波器观察信号波形和测量波形参数的方法。
二、实验设备与器件函数信号发生器 双踪示波器 交流毫伏表 电容F μ1.0 电阻ΩK 10三、实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。
它们和万用表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。
在实验中，各种电子仪器要进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接通常如图1－1所示。
为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。
信号发生器和交流毫伏表的连接线通常用屏蔽线或专用电缆线，示波器的连接线使用专用电缆线，直流电源的连接线用普通导线。
图1－1 模拟电子电路中常用电子仪器布局图1. 示波器示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种基本参数的测量，其基本功能和主要使用方法如下：（1）寻找扫描光迹将示波器Y 轴显示方式置“Y 1”或“Y 2”，输入耦合方式置“GND ”，开机预热后，若在显示屏上不出现光点和扫描基线，可按下列操作去找到扫描线：① 适当调节亮度旋钮。
② 触发方式开关置“自动”。
③ 适当调节垂直、水平“位移”旋钮，使扫描光迹位于屏幕中央。
（若示波学生姓名：李淑万学号： 5502211037 专业班级：应用物理111 班级编号： S008 试验时间：第周星期座位号：教师编号：成绩：器设有“寻迹”按键，可按下“寻迹”按键，判断光迹偏移基线的方向。
）（2）双踪示波器一般有五种显示方式，即“Y1”、“Y2”、“Y1＋Y2”三种单踪显示方式和“交替”、“断续”二种双踪显示方式。
“交替”显示方式一般适宜于输入信号频率较高时使用，“断续”显示一般适宜于输入信号频率较低时使用。
（3）为了显示稳定的被测信号波形，“触发源选择”开关一般选为“内”触发，使扫描触发信号取自示波器内部的Y通道。
（4）触发方式开关通常先置于“自动”调出波形后，若被显示的波形不稳定，可置触发方式开关于“常态”，通过调节“触发电平”旋钮找到合适的触发电压，使被测试的波形稳定地显示在示波器屏幕上。
有时由于选择了较慢的扫描速率，显示屏上将会出现闪烁的光迹，但被测信号的波形不在X轴方向左右移动，这样的现象仍属于稳定显示。
（5）适当调节“扫描速率”开关及“Y轴灵敏度”开关使屏幕上显示一～二个周期的被测信号波形。
在测量幅值时，应注意将“Y轴灵敏度微调”旋钮置于“校准”位置，即顺时针旋转到底并听到关的声音。
在测量周期时，应注意将“X轴扫速微调”旋钮置于“校准”位置，即顺时针旋转到底并听到关的声音，同时将“X轴扩展”旋钮保持逆时针的最左位置。
根据被测波形在屏幕坐标刻度上垂直方向所占的格数（div）与“Y轴灵敏度”开关指示值（v/div）的乘积，即可算得信号幅值的实测值。
根据被测信号波形一个周期在屏幕坐标刻度水平方向所占的格数（div）与“扫速”开关指示值（t/div）的乘积，即可计算得出信号频率的实测值。
2. 函数信号发生器函数信号发生器通常用作电子电路中的信号源，它的输出端严禁短路。
根据需要，信号发生器可以输出正弦波、方波、三角波三种信号波形，输出电压最大可达20V（U P－P）。
通过输出衰减开关和输出幅度调节旋钮，可使输出电压在毫伏（mV）级到伏（V）级范围内连续调节。
输出信号频率可以通过频率分档开关进行调节。
3. 直流稳压电源直流稳压电源通常用来为电子电路提供工作电源电压，其负极通常作为电路的共地端，使用时注意接线方式，严禁出现电源的短路情况。
4. 交流毫伏表交流毫伏表可在其工作频率范围内测量正弦交流电压的有效值。
为了防止过载而损坏，测量前一般先把量程开关置于量程较大位置上，然后在测量中逐档减小，选择合适的量程。
5. 频率计数字频率计的作用是测量实验过程中经历的时间，测量频率（周期）以及记录次数等在实验中常配合信号发生器使用，可在显示屏上直接读数。
四、实验内容1. 用机内校正信号对示波器进行自检。
学生姓名：李淑万学号： 5502211037 专业班级：应用物理111 班级编号： S008 试验时间：第周星期座位号：教师编号：成绩：（1）扫描基线调节将示波器的显示方式开关置于“单踪”显示（Y1或Y2），输入耦合方式开关置“GND”，触发方式开关置于“自动”。
开启电源开关后，调节“辉度”、“聚焦”、“辅助聚焦”等旋钮，使荧光屏上显示一条细而且亮度适中的扫描基线。
然后调节“X轴位移”和“Y轴位移”旋钮，使扫描线位于屏幕中央，并且能上下左右移动自如。
（2）测试“校正信号”波形的幅度、频率将示波器的“校正信号”通过专用电缆线引入选定的Y通道（Y1或Y2），将Y轴输入耦合方式开关置于“AC”或“DC”，触发源选择开关置“内”，内触发源选择开关置“Y1”或“Y2”。
调节X轴“扫描速率”开关（t/div）和Y轴“输入灵敏度”开关（V/div），使示波器显示屏上显示出一个或数个周期稳定的方波波形。
①校准“校正信号”幅度将“Y轴灵敏度微调”旋钮置“校准”位置，“Y轴灵敏度”开关置适当位置，读取校正信号幅度，记入表1－1。
注：不同型号示波器标准值有所不同，请按所使用示波器的标准值填表。
②校准“校正信号”频率将“扫速微调”旋钮置“校准”位置，读取校正信号周期，记入表1－1。
③测量“校正信号”的上升时间和下降时间调节“Y轴灵敏度”开关及微调旋钮，并移动波形，使方波波形在垂直方向上正好占据中心轴上，且上、下对称，便于阅读。
通过扫速开关逐级提高扫描速度，使波形在X轴方向扩展到出现细部特征（必要时可以利用“扫速扩展”开关将波形再扩展10倍），并同时调节触发电平旋钮，从显示屏上读出上升时间和下降时间，记入表1－1。
2. 用示波器和交流毫伏表测量信号参数调节函数信号发生器，使其输出频率分别为100Hz、1KHz、10KHz、100KHz，有效值均为1V（交流毫伏表测量值）的正弦波信号。
改变示波器“扫速”开关及“Y轴灵敏度”开关等位置，•测量信号源输出电压频率及峰峰值，记入表1－2。
表1－2学生姓名：李淑万 学号： 5502211037 专业班级：应用物理111 班级编号： S008试验时间： 第 周 星期 座位号： 教师编号： 成绩：3. 测量两波形间相位差（1）观察双踪显示波形“交替”与“断续”两种显示方式的特点Y 1、Y 2均不加输入信号，输入耦合方式置“GND ”，扫速开关置扫速较低挡位（如0.5s ／div 挡）和扫速较高挡位（如5μS ／div 挡），把显示方式开关分别置“交替”和“断续”位置，观察两条扫描基线的显示特点，记录之。
（2）用双踪模式显示测量两波形间相位差① 按图1－2连接实验电路，将函数信号发生器的输出电压调至频率为1KHz ，幅值为2V 的正弦波，经RC 移相网络获得频率相同但相位不同的两路信号u i 和u R ，分别加到双踪示波器的Y 1和Y 2输入端。
为便于稳定波形，比较两波形相位差，应使内触发信号取自被设定作为测量基准的一路信号。
图 1－2 两波形间相位差测量电路② 把显示方式开关置“交替”挡位，将Y 1和Y 2输入耦合方式开关置“⊥”挡位，调节Y 1、Y 2的Y 轴移位旋钮，使两条扫描基线重合。
③ 将Y 1、Y 2 输入耦合方式开关置“AC ”挡位，调节触发电平、扫速开关及 Y 1、Y 2灵敏度开关位置，使在荧屏上显示出易于观察的两个相位不同的正弦波形学生姓名：李淑万 学号： 5502211037 专业班级：应用物理111 班级编号： S008试验时间： 第 周 星期 座位号： 教师编号： 成绩：u i 及u R ，如图1－3所示。
根据两波形在水平方向差距X ，及信号周期X T ，则可求得两波形相位差。
图 1－3 双踪示波器显示两相位不同的正弦波︒⨯=360TX X θ式中： X T —— 一周期所占格数X —— 两波形在X 轴方向差距格数记录两波形相位差于表1－3。
为读数方便，可适当调节扫速开关及微调旋钮，使波形一周期占整数格。
五、实验总结1. 整理实验数据，并进行分析。
2. 问题讨论（1）如何操纵示波器有关旋钮，从示波器显示屏上观察到稳定、清晰的波形？（2）用双踪显示波形，并要求比较相位时，为在显示屏上得到稳定波形，应怎样选择下列开关的位置？① 显示方式选择（Y 1；Y 2；Y 1＋Y 2；交替；断续） ② 触发方式（常态；自动）学生姓名：李淑万 学号： 5502211037 专业班级：应用物理111 班级编号： S008试验时间： 第 周 星期 座位号： 教师编号： 成绩：③ 触发源选择（内；外）④ 内触发源选择（Y 1、Y 2、交替）3. 函数信号发生器有哪几种输出波形？它的输出端能否短接，如用屏蔽线作为输出引线，则屏蔽层一端应该接在哪个接线柱上？4. 交流毫伏表是用来测量正弦波电压还是非正弦波电压？它的表头指示值是被测信号的什么数值？它是否可以用来测量直流电压的大小？六、预习要求1. 阅读实验附录中有关示波器部分内容。
2. 已知C ＝0.01μF 、Ω=K R 10，计算图1－2 RC 移相网络的阻抗角θ。
学生姓名：李淑万学号： 5502211037 专业班级：应用物理111 班级编号： S008试验时间：第周星期座位号：教师编号：成绩：。
