水准测量习题参考答案Word版
测量学试题及答案水准测量完整版

测量学试题及答案水准测量HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】第二章水准测量一、名词解释视准轴水准管轴圆水准轴水准管分划值?高差闭合差水准路线二、填空题1.高程测量按使用的仪器和测量方法的不同,一般分为、、、;2.水准测量是借助于水准仪提供的。
3.DS3型水准仪上的水准器分为和两种,可使水准仪概略水平,可使水准仪的视准轴精确水平。
4.水准尺是用干燥优质木材或玻璃钢制成,按其构造可分为、、三种。
5.水准点按其保存的时间长短分为和两种。
6.水准路线一般分为路线、路线、路线。
7.水准测量中的校核有校核、校核和校核三种。
8.测站校核的常用方法有和两种。
9.水准仪的轴线有、、、;各轴线之间应满足的关系、、。
10.自动安平水准仪粗平后,借助于仪器内部的达到管水准器的精平状态。
11.精密光学水准仪和普通水准仪的主要区别是在精密光学水准仪上装有。
12.水准测量误差来源于、、三个方面。
13.水准仪是由、和三部分组成。
三、单项选择题()1.有一水准路线如下图所示,其路线形式为路线。
A闭合水准B附合水准C支水准D水准网()2.双面水准尺同一位置红、黑面读数之差的理论值为 mm。
A0B100C4687或4787D不确定()3.用DS3型水准仪进行水准测量时的操作程序为:。
A粗平瞄准精平读数B粗平精平瞄准读数C精平粗平瞄准读数D瞄准粗平精平读数()3.当A点到B点的高差值为正时,则A点的高程比B点的高程。
A高B低C相等D不确定()4.水准仪的视准轴与水准管轴的正确关系为A垂直B平行C相交D任意()5.水准管的曲率半径越大,其分划值,水准管的灵敏度。
A越小,越高B越小,越低C越大,越高D越大,越低()6.下列哪一种水准路线不能计算高差闭合差A闭合水准路线B附和水准路线C支水准路线D水准网()7.此水准路线为A闭合水准路线B附和水准路线C支水准路线D水准网()8.弧度与角度之间的换算系数ρ″的数值为A180/πB180/π×60C180/π×60×60D不是常数()9.如图中要想使圆水准起跑移向中心零点位置,脚螺旋3应A顺时针旋转B逆时针旋转C任意方向旋转D不旋转()10.如果A点到B点的高差值为正,则A点高程比B点高程A高B低C相等D不确定()11.水准管A的分划值小于水准管B的分划值,则水准管A的灵敏度比水准管B的灵敏度A高B低C相等D不确定四、读数题1.读出下列水准仪在水准尺上的读数(上、中、下三丝)(上:m )(上:m )(上:m)(中:m )(中:m )(中:m)(下:m )(下:m )(下:m)五、简答题1. 简述水准测量的基本原理。
(完整版)水准测量习题参考答案

习题二一、填空题1、水准测量直接求待定点高程的方法有两种,一种是高差法,计算公式为AB A B AB h H H b a h +=-=,,该方法适用于根据一个已知点确定单个点高程的情形;另一种是视线高法,其计算公式为 b H H a H H i B A i -=+=,,该方法适用于根据一个已知点确定多个前视点高程的情形。
2、写出水准仪上四条轴线的定义:A 、视准轴 望远镜物镜光心与十学丝交点的连线。
B 、水准管轴 过水准管零点圆弧的切线。
C 、圆水准器轴 过圆水准器零点的球面法线。
D 、竖轴 水准仪旋转轴的中心线。
3、水准管的分划值τ″是指 水准管2㎜圆弧所对应的圆珠笔心角,分划值τ″愈小,水准管的灵敏度愈 高。
4、水准测量中,调节圆水准气泡居中的目的是使仪器竖轴处于铅垂位置;调节管水准气泡居中的目的是 使视准轴处于水平位置。
5、水准路线的布设形式有 闭合水准路线、 附合水准路线和 支水准路线。
6、水准测量测站检核方法有 两次仪高法和 双面尺法。
7、 水准测量中,转点的作用是 传递高程。
8、水准尺的零点差,可采用 每测段测偶数站予以消除。
9、DS3微倾式水准仪中,数字3的含义是指 每公里往返测高差中数的中误差。
10、设A 点为后视点,B 点为前视点,若后视读数为1.358m ,前视读数为2.077m ,则A 、B 两点高差为 -0.719m ,因为 高差为负,所以 A 点高;若A 点高程为63.360m ,则水平视线高为 64.718m ,B 点的高程为 62.641m 。
11、将水准仪圆水准器气泡居中后,再旋转仪器180°, 若气泡偏离中心,表明 圆水准器轴不平行于竖轴。
二、问答题1、试简述水准测量的基本原理。
答:水准测的原理:利用水准仪的水平视线,在已知高程点(A )和未知高程点(B )上立水准尺并读取读数,测定两面三刀点间的高差,从而由已知点高程推算未知点高程。
如图: AB A B AB h H H b a h +=-=,2、水准仪能够正常使用,必须满足哪些几何轴线关系?答:水准管轴平行于视准轴,圆水准器轴平行于竖轴,十字丝横丝垂直于竖轴。
水准测量复习题(含答案)

水准测量复习题
一、填空题
1. 地面点沿铅垂线方向到(大地水准面)的距离成为高程,当该地面点在(大地水准面)之上时取(正)值,反之取(负)值。
2. DZS3自动安平水准仪主要由(望远镜)(水准器)(基座)组成。
3. 安置仪器后,转动(脚螺旋)使圆水准气泡居中,转动(目镜调焦螺旋)看清十字丝,通过(准星和照门)瞄准水准尺,转动(微动螺旋)精确照准水准尺,转动(物镜调焦螺旋)消除视差,检查(警告指示视窗标志)为绿色,最后读数。
4. 消除视差的步骤是转动(目镜调焦螺旋)使十字丝清晰,再转动(物镜调焦螺旋)使目标像清晰,目光上下移动,直到不再出现(十字丝与目标)有相对移动为止。
5. 每副水准尺由(两)根水准尺组成,每根水准尺为两面,(红面)和(黑面),黑面的起点为零,红面水准尺一根(4687mm),另一根为(4787mm)。
二、简答题
1. 什么事水准测量?
答:水准测量时利用水平视线来测量两点间的高差。
2. 什么事水准基点?水准基点位置选择的影响因素有哪些?
答:水准基点是垂直位移观测的基准点。
水准基点位置选择的影响因素有:大坝及库容的规模、地形地质条件、观测精度等综合考虑。

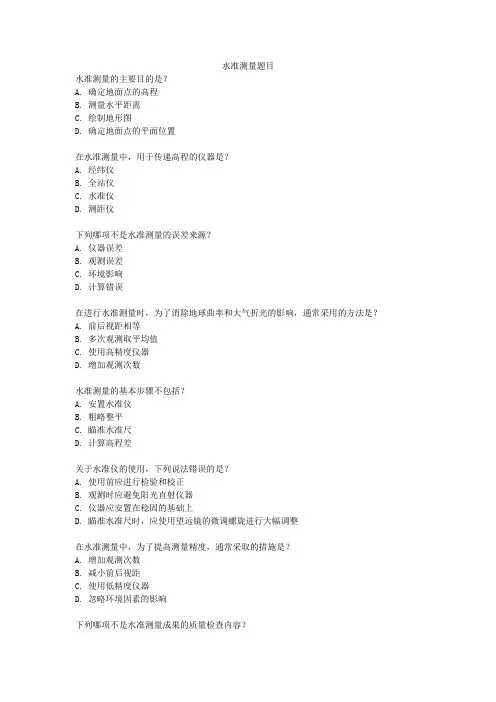

水准测量题目

水准测量题目
水准测量的主要目的是?
A. 确定地面点的高程
B. 测量水平距离
C. 绘制地形图
D. 确定地面点的平面位置
在水准测量中,用于传递高程的仪器是?
A. 经纬仪
B. 全站仪
C. 水准仪
D. 测距仪
下列哪项不是水准测量的误差来源?
A. 仪器误差
B. 观测误差
C. 环境影响
D. 计算错误
在进行水准测量时,为了消除地球曲率和大气折光的影响,通常采用的方法是?
A. 前后视距相等
B. 多次观测取平均值
C. 使用高精度仪器
D. 增加观测次数
水准测量的基本步骤不包括?
A. 安置水准仪
B. 粗略整平
C. 瞄准水准尺
D. 计算高程差
关于水准仪的使用,下列说法错误的是?
A. 使用前应进行检验和校正
B. 观测时应避免阳光直射仪器
C. 仪器应安置在稳固的基础上
D. 瞄准水准尺时,应使用望远镜的微调螺旋进行大幅调整
在水准测量中,为了提高测量精度,通常采取的措施是?
A. 增加观测次数
B. 减小前后视距
C. 使用低精度仪器
D. 忽略环境因素的影响
下列哪项不是水准测量成果的质量检查内容?
A. 高差闭合差
B. 高程误差
C. 距离测量精度
D. 观测记录的完整性。
水准测量(答案)

第二章水准测量(答案)第二章水准测量1.水准仪是根据什么原理来测定两点之间高差的测量原理:利用水准仪提供的水平视线,借助于带有分划的水准尺,直接测定地面上两点间的高差,然后根据已知点高程和测得的高差,推算出未知点高程。
2.何谓视差发生视差的原因是什么如何消除视差视差:眼睛在目镜端上下移动,有时可看见十字丝的中丝与水准尺影像之间相对移动,这种现象叫视差产生原因:水准尺的尺像与十字丝平面不重合消除方法:仔细地转动物镜对光螺旋,直至尺像与十字丝平面重合3.后视点A的高程为55.318m,读得其水准尺的读数为2.212m,在前视点B尺上读数为2.522 m,问高差hAB是多少B点比A点高,还是比A点低B点高程是多少试绘图说明。
hAB=HB-HA=a-b=-=-0.310mB点比A点低B点高程为hAB+HA =HB=-=55.018m4.已知HA=147. 250m,a=1.384m,前视B1,B2,B3各点的读数分别为:b1=1. 846m,b2=0. 947m,b3=1. 438m,试用仪高法计算出B1,B2,B3点高程。
Hi=HA+a=+=148.436mHB1= Hi-b1=—=HB2= Hi-b2=—=HB3= Hi-b3=—=5.为了测得图根控制点A、B的高程,由四等水准点(高程为29.826m)以附合水准路线测量至另一个四等水准点(高程为30.386m),观测数据及部分成果如图2-30所示。
试列表进行记录,并计算下列问题:(1)将第一段观测数据填入记录手薄,求出该段高差h1。
(2)根据观测成果算出A、B点的高程。
测站测点水准尺读数/m高差/m高程/m后视读数前视读数+-123456ⅠⅡⅢⅣA计算检核∑∑a-∑b=∑h=+h AB=H B-H A=-1)计算高差闭合差:2)计算高差闭合差容许值并比较大小>fh符合精度要求3)调整高差闭合差4)计算改正后高差5)计算高程6.水准仪有哪些轴线它们之间应满足哪些条件哪个是主要条件为什么水准管轴—LL 圆水准器轴—L’L’ 竖轴—VV应满足的条件:(1)圆水准器轴L′L′应平行于仪器的竖轴VV;(2)十字丝的中丝应垂直于仪器的竖轴VV;(3)水准管轴LL 应平行于视准轴CC 。
水准仪的考试题库及答案

水准仪的考试题库及答案一、单项选择题1. 水准仪的主要功能是测量()。
A. 高差B. 角度C. 距离D. 方位答案:A2. 水准仪的视准轴与水准管轴的关系是()。
A. 互相垂直B. 互相平行C. 互相重合D. 互相交叉答案:B3. 水准仪的水准管气泡居中,表示()。
A. 视准轴水平B. 仪器竖直C. 视准轴竖直D. 仪器水平答案:A4. 水准仪测量高差时,需要进行的步骤是()。
A. 后视读数减去前视读数B. 前视读数减去后视读数C. 后视读数加上前视读数D. 前视读数加上后视读数答案:A5. 水准仪测量时,若后视点的读数为1.234m,前视点的读数为1.567m,则高差为()。
A. -0.333mB. 0.333mC. 1.234mD. 1.567m答案:A二、多项选择题1. 水准仪的主要组成部分包括()。
A. 望远镜B. 水准管C. 基座D. 脚架答案:ABC2. 水准仪的安置步骤包括()。
A. 打开三脚架B. 将水准仪放置在三脚架上C. 调整三脚架使水准仪大致水平D. 调整望远镜使气泡居中答案:ABCD3. 水准仪测量高差时,需要注意()。
A. 保持仪器稳定B. 保持前后视距离大致相等C. 读数时视线与尺面垂直D. 读数时尺面与地面垂直答案:ABCD三、判断题1. 水准仪的视准轴与水准管轴互相垂直。
()答案:错误2. 水准仪的水准管气泡居中,表示视准轴水平。
()答案:正确3. 水准仪测量高差时,后视读数减去前视读数。
()答案:正确4. 水准仪测量时,若后视点的读数为1.234m,前视点的读数为1.567m,则高差为0.333m。
()答案:错误四、简答题1. 简述水准仪的工作原理。
答案:水准仪的工作原理是利用水准管的气泡居中来确定视准轴的水平,通过望远镜读取前后视点的读数,计算出高差。
2. 水准仪测量高差时,需要注意哪些事项?答案:水准仪测量高差时,需要注意保持仪器稳定,前后视距离大致相等,读数时视线与尺面垂直,尺面与地面垂直。
大学水准仪考试题及答案

大学水准仪考试题及答案一、选择题(每题2分,共20分)1. 水准仪的主要作用是什么?A. 测量距离B. 测量角度C. 测量高差D. 测量面积答案:C2. 水准仪的水准管气泡居中时,表示什么?A. 仪器水平B. 仪器垂直C. 视线水平D. 视线垂直答案:C3. 水准仪测量高差时,通常使用的方法是什么?A. 直接测量法B. 间接测量法C. 差分测量法D. 绝对测量法答案:B4. 在使用水准仪进行测量时,以下哪项操作是错误的?A. 将仪器安置在稳固的三脚架上B. 检查仪器是否水平C. 直接在地面上放置仪器D. 检查仪器的调焦是否清晰答案:C5. 水准仪的视距差对测量结果的影响是什么?A. 无影响B. 影响测量精度C. 增加测量误差D. 减少测量误差答案:B6. 水准仪测量时,如果前后视距不等,应该采取什么措施?A. 忽略不计B. 重新测量C. 调整仪器位置D. 计算视距差并进行修正答案:D7. 水准仪的水准管气泡不居中时,应该如何调整?A. 旋转仪器B. 调整三脚架C. 旋转水准管D. 调整望远镜答案:B8. 水准仪测量时,如果遇到强光,应该采取什么措施?A. 增加仪器高度B. 使用遮光罩C. 改变测量时间D. 增加测量次数答案:B9. 水准仪的测量精度通常受到哪些因素的影响?A. 仪器精度B. 操作者技能C. 环境条件D. 所有以上因素答案:D10. 水准仪的水准管气泡居中后,如果需要移动仪器,应该如何操作?A. 直接移动B. 重新调整气泡C. 保持气泡居中D. 旋转仪器答案:C二、填空题(每空1分,共10分)1. 水准仪的水准管气泡居中后,表示______水平。
答案:视线2. 水准仪测量高差时,通常使用______测量法。
答案:间接3. 水准仪测量时,如果前后视距不等,需要计算______并进行修正。
答案:视距差4. 水准仪的水准管气泡不居中时,应该通过调整______来使其居中。
答案:三脚架5. 在使用水准仪进行测量时,如果遇到强光,应该使用______来减少光线对测量的影响。
大学水准仪考试题及答案

大学水准仪考试题及答案一、单项选择题(每题2分,共20分)1. 水准仪的主要组成部分不包括以下哪一项?A. 望远镜B. 水准器C. 测微器D. 三脚架答案:D2. 水准仪的望远镜主要用于:A. 放大目标B. 测量距离C. 测量角度D. 确定方向答案:A3. 水准仪的圆水准器的作用是:A. 粗略整平仪器B. 精确整平仪器C. 测量高差D. 测量距离答案:A4. 水准仪的水准器气泡居中,表示:A. 仪器水平B. 仪器垂直C. 视线水平D. 视线垂直答案:C5. 水准测量中,后视点和前视点的高程差称为:A. 高差B. 高程C. 视差D. 视距答案:A6. 水准仪的望远镜调焦时,应转动:A. 物镜调焦螺旋B. 目镜调焦螺旋C. 微动螺旋D. 粗动螺旋答案:B7. 水准仪测量时,若前视读数为1.234m,后视读数为1.567m,则高差为:A. -0.333mB. 0.333mC. 1.234mD. 1.567m答案:A8. 水准仪测量中,若前视距离大于后视距离,则高差为:A. 正值B. 负值C. 零D. 不确定答案:B9. 水准仪测量中,若前视读数和后视读数相等,则高差为:A. 正值B. 负值C. 零D. 不确定答案:C10. 水准仪测量中,若需要测量的两点高差较大,应采用:A. 一次测量B. 两次测量C. 三次测量D. 多次测量答案:D二、多项选择题(每题3分,共15分)11. 水准仪的主要功能包括:A. 测量高差B. 测量距离C. 测量角度D. 测量高程答案:AD12. 水准仪的水准器包括:A. 圆水准器B. 管水准器C. 望远镜D. 微动螺旋答案:AB13. 水准仪测量时,需要进行的步骤包括:A. 粗略整平B. 精确整平C. 调焦D. 读数答案:ABCD14. 水准仪测量中,影响测量结果的因素包括:A. 仪器误差B. 人为误差C. 大气折射D. 测量距离答案:ABC15. 水准仪测量中,为了提高测量精度,可以采取的措施包括:A. 增加测量次数B. 缩短测量距离C. 采用精密仪器D. 减少人为误差答案:ABCD三、判断题(每题1分,共10分)16. 水准仪的望远镜可以测量角度。
02《工程测量》第二章水准测量作业与习题答案.

《工程测量》第二章水准测量作业与习题答案一、选择题1.水准测量的基本原理是( B )。
A.利用水准仪读取标尺读数,计算竖直角,从而求取两点间高差;B.利用水准仪的水平视线,求取两点间高差;C.利用水准仪读取标尺红黑面读数,通过黑面红面读数差求取两点间高差。
2.倾式水准仪的精平指的是( C )。
A.用脚螺旋使水准管气泡居中;B.用脚螺旋使圆水准气泡居中;C.用微倾螺旋水准管气泡居中;D.用微倾螺旋使圆水准气泡居中。
3.视准轴是指( B )的连线。
A.目镜中心与物镜中心; B.十字丝中央交点与物镜光心;C.目镜光心与十字丝中央交点; D.十字丝中央交点与物镜中心。
4.在水准测量中,前后视距相等可消除( B )对高差的影响。
A.整平误差; B.地球曲率和大气折光的影响;C.圆水准轴不平行竖直轴的误差; D.仪器和水准尺下沉的误差。
5.附合水准路线A123B 中,水准点A、B 的高程分别为104.350m、107.215m,又测得高差hAB=+2.850m,则高差闭和差fh 为( B )。
A.+0.015m; B.-0.015m; C.+2.850m; D.+5.715m。
6.已知A、B 两点的高程分别为200m、100m,则B、A 两点的高差hBA 为( A )。
A.+100m;B.-100m;C.+300m ;D.-300m 。
7.水准仪的i 角误差是( A )。
A.水准管轴与视准轴在铅垂面内投影的夹角;B.水准管轴与视准轴在水平面内投影的夹角;C.水准管轴与水平线在铅垂面内投影的夹角;8.用望远镜观测中,当眼睛晃动时,如目标影像与十字丝之间有相互移动现象称为视差现象,产生的原因是( A )。
A.目标成像平面与十字丝平面不重合; B.仪器轴系未满足几何条件;C.人的视力不适应; D.目标亮度不够。
9.消除视差的正确方法是( C )。
A.调节目镜;B.仔细地进行物镜对光;C.目镜和物镜都需重新对光。
10.水准测量是利用水准仪提供( D )求得两点高差,并通过其中一已知点的高程,推算出未知点的高程。
考试题水准测量

一、单选题(请将正确答案填在空白处, 共30小题,每题2分,共60分)1、目前,我国采用的高程系统是( B )A 、黄海高程B 、1985国家高程基准C 、吴淞高程D 、平均海面高程2、水准测量当后视读数为1.224米,前视读数为1.974米,则两点的高差为( B )A 、0.750米B 、-0.750米C 、3.198米D 、-3.198米3、某测区采用相对高程,测得控制点A 的相对高程为72.531m ,其绝对高程为72.000m ,测得测区内某点B 的相对高程为102.532m ,其绝对高程为 ( C )A 、102.532mB 、102.531mC 、102.001mD 、103.063m4、水准测量或视距测量中,标尺前倾或后仰,标尺读数将( B )。
A 、减小;B 、增大;C 、相等 ;D 、有时增大有时减小。
5、水准测量中要求前后视距离相等,其目的是为了消除( A )的误差影响。
A 、 水准管轴不平行于视准轴B 、圆水准轴不平行于仪器竖轴C 、 十字丝横丝不水平D 、十字丝竖丝不垂直6、自动安平水准仪的特点是( C )使视线水平。
A 、用安平补偿器代替管水准仪;B 、用安平补偿器代替圆水准器;C 、用安平补偿器代替管水准器;D 、都不对。
7、在进行高差闭合差调整时,某一测段按测站数计算每站高差改正数的公式为( D )A 、);/测站数(--=N N f V h iB 、 );/测段距离(--=S S f V h iC 、;/N f V h i -= ;D 、 h f N N V ∑-= 8、四等水准测量中,黑面高差减红面高差应不超过( D )A 、2mmB 、3mmC 、4mmD 、5mm9、视线高等于( A )加后视点读数。
A .后视点高程B .转点高程C .前视点高程D .仪器点高程10、产生视差的原因是( B )。
A 、仪器校正不完善B 、物像与十字丝面不重合C 、十字丝分划板不正确D 、目镜呈像错误11. 经纬仪测量水平角时,正、倒镜瞄准同一方向所读的水平方向值理论上应相差( A )。
(完整版)水准高程测量试题及答案

高程测量测试题部门:姓名:得分:一、单项选择题:(每题2分,共30分)1.在水准测量中设A为后视点,B为前视点,并测得后视点读数为 1.124m,前视读数为1.428m,则B 点比A点( B )。
A. 高B. 低C. 等高D. 无法判断2.视准轴是连接物镜光心与( C )的连线。
A. 目镜光心B. 调焦透镜光心C. 十字丝分划板中心D. 光学对中器光心3.水准测量中,A,B分别为前、后视点,后视读数为1.235m,前视读数为1.450m,则h BA=( A )。
A.-0.215mB. 0.215mC. 0.140mD. -0.140m4.水准测量中,A、B分别为后、前视点,H A=25.000m,后视读数为1.426m,前视读数为1.150m,则仪器的视线高程为( D )。
A. 24.724mB. 26.150mC. 25.276mD. 26.426m5.在下列型号的水准仪中,精度最高的是( A )。
A. DS05B. DS1C. DS3D. DS106. 转动物镜对光螺旋的目的是( B )。
A. 看清十字丝B. 使目标成像清晰C. 整平水准管D. 对中7. 视差产生的原因是( A )。
A. 目标成像与十字丝分划板平面不重合B. 目标成像与目镜平面不重合C. 目标成像与调焦透镜平面不重合D. 目标成像与观测者视界面不重合8. 某附合水准测量路线,已知水准点A,B高程HA=18.552m,HB=25.436m。
实测高差总和为6.870m,则该水准路线的高差闭合差为( B )mm。
B. -14C. 12D. -129. 水准仪的使用中双手调节脚螺旋,使圆水准气泡居中,气泡移动方向与( B )运动的方向一致。
A.右手大拇指B.左手大拇指C.以上都不对10. 右图塔尺读数应为( A )mA.1.534mB.1.554mC.1.538mD. 1.544m11. 高程测量的基本原理是:利用水准仪提供的( B ),测量两点间高差,从而由已知点高程推算出未知点高程。
测量学试题及答案第二章水准测量

测量学试题及答案第二章水准测量IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】第二章水准测量一、名词解释视准轴水准管轴圆水准轴水准管分划值高差闭合差水准路线二、填空题1.高程测量按使用的仪器和测量方法的不同,一般分为、、、;2.水准测量是借助于水准仪提供的。
3.DS3型水准仪上的水准器分为和两种,可使水准仪概略水平,可使水准仪的视准轴精确水平。
4.水准尺是用干燥优质木材或玻璃钢制成,按其构造可分为、、三种。
5.水准点按其保存的时间长短分为和两种。
6.水准路线一般分为路线、路线、路线。
7.水准测量中的校核有校核、校核和校核三种。
8.测站校核的常用方法有和两种。
9.水准仪的轴线有、、、;各轴线之间应满足的关系、、。
10.自动安平水准仪粗平后,借助于仪器内部的达到管水准器的精平状态。
11.精密光学水准仪和普通水准仪的主要区别是在精密光学水准仪上装有。
12.水准测量误差来源于、、三个方面。
13.水准仪是由、和三部分组成。
三、单项选择题()1.有一水准路线如下图所示,其路线形式为路线。
A闭合水准B附合水准C支水准D水准网()2.双面水准尺同一位置红、黑面读数之差的理论值为mm。
A0B100C4687或4787D不确定()3.用DS3型水准仪进行水准测量时的操作程序为:。
A粗平瞄准精平读数B粗平精平瞄准读数C精平粗平瞄准读数D瞄准粗平精平读数()3.当A点到B点的高差值为正时,则A点的高程比B点的高程。
A高B低C相等D不确定()4.水准仪的视准轴与水准管轴的正确关系为A垂直B平行C相交D任意()5.水准管的曲率半径越大,其分划值,水准管的灵敏度。
A越小,越高B越小,越低C越大,越高D越大,越低()6.下列哪一种水准路线不能计算高差闭合差?A闭合水准路线B附和水准路线C支水准路线D水准网()7.此水准路线为A闭合水准路线B附和水准路线C支水准路线D水准网()8.弧度与角度之间的换算系数ρ″的数值为A180/πB180/π×60C180/π×60×60D不是常数()9.如图中要想使圆水准起跑移向中心零点位置,脚螺旋3应A顺时针旋转B逆时针旋转C任意方向旋转D不旋转()10.如果A点到B点的高差值为正,则A点高程比B点高程A高B低C相等D不确定()11.水准管A的分划值小于水准管B的分划值,则水准管A的灵敏度比水准管B的灵敏度A高B低C相等D不确定四、读数题1.读出下列水准仪在水准尺上的读数(上、中、下三丝)(上:m)(上:m)(上:m)(中:m)(中:m)(中:m)(下:m)(下:m)(下:m)五、简答题1.简述水准测量的基本原理。
水准高程测量试题及答案

高程测量测试题部门:姓名:得分:一、单项选择题:(每题2分,共30分)1.在水准测量中设A为后视点,B为前视点,并测得后视点读数为 1.124m,前视读数为1.428m,则B 点比A点( B )。
A. 高B. 低C. 等高D. 无法判断2.视准轴是连接物镜光心与( C )的连线。
A. 目镜光心B. 调焦透镜光心C. 十字丝分划板中心D. 光学对中器光心3.水准测量中,A,B分别为前、后视点,后视读数为1.235m,前视读数为1.450m,则h BA=( A )。
A.-0.215mB. 0.215mC. 0.140mD. -0.140m4.水准测量中,A、B分别为后、前视点,H A=25.000m,后视读数为1.426m,前视读数为1.150m,则仪器的视线高程为( D )。
A. 24.724mB. 26.150mC. 25.276mD. 26.426m5.在下列型号的水准仪中,精度最高的是( A )。
A. DS05B. DS1C. DS3D. DS106. 转动物镜对光螺旋的目的是( B )。
A. 看清十字丝B. 使目标成像清晰C. 整平水准管D. 对中7. 视差产生的原因是( A )。
A. 目标成像与十字丝分划板平面不重合B. 目标成像与目镜平面不重合C. 目标成像与调焦透镜平面不重合D. 目标成像与观测者视界面不重合8. 某附合水准测量路线,已知水准点A,B高程HA=18.552m,HB=25.436m。
实测高差总和为6.870m,则该水准路线的高差闭合差为( B )mm。
B. -14C. 12D. -129. 水准仪的使用中双手调节脚螺旋,使圆水准气泡居中,气泡移动方向与( B )运动的方向一致。
A.右手大拇指B.左手大拇指C.以上都不对10. 右图塔尺读数应为( A )mA.1.534mB.1.554mC.1.538mD. 1.544m11. 高程测量的基本原理是:利用水准仪提供的( B ),测量两点间高差,从而由已知点高程推算出未知点高程。
水准测量习题

水准测量习题八选择题1.在水准测量中转点的作用是传递()。
A.方向;B.高程;C.距离 D.高差2.圆水准器轴是圆水准器内壁圆弧零点的()。
A.切线;B.法线;C.垂线 D.铅垂线3.水准测量时,为了消除角误差对一测站高差值的影响,可将水准仪置在()处。
A.靠近前尺;B.两尺中间;C.靠近后尺 D.任何位置4.产生视差的原因是( )。
A.仪器校正不完善;B.物像与十字丝面未重合;C.十字丝分划板位置不正确 D.物镜焦点误差5.高差闭合差的分配原则为()成正比例进行分配。
A.与测站数;B.与高差的大小;C. 与高程大小 D. 与距离或测站数6.附和水准路线高差闭合差的计算公式为()。
A.=; B. =; C. =-()D. =7.水准测量中,同一测站,当后尺读数大于前尺读数时说明后尺点()。
A.高于前尺点;B.低于前尺点;C.高于测站点 D.与测站点一样高8.水准测量中要求前后视距离相等,其目的是为了消除()的误差影响。
A.水准管轴不平行于视准轴;B.圆水准轴不平行于仪器竖轴;C.十字丝横丝不水平 D.水准尺倾斜误差9.视准轴是指()的连线。
A.物镜光心与目镜光心;B.目镜光心与十字丝中心;C.物镜光心与十字丝中心 D.视线与目镜光心10.往返水准路线高差平均值的正负号是以()的符号为准。
A. 往返测高差的平均值;B.返测高差;C.往返测高差的代数和 D.往测高差11.在水准测量中设A为后视点,B为前视点,并测得后视点读数为1.124m,前视读数为1.428m,则B点比A点()A.高;B.低;C.等高 D.无法确定12.自动安平水准仪的特点是()使视线水平。
A.用安平补偿器代替管水准仪;B.用安平补偿器代替圆水准器;C.用安平补偿器和管水准器。
D. 用安平补偿器代替水平视线13.在进行高差闭合差调整时,某一测段按测站数计算每站高差改正数的公式为()A. B. C.D.14.圆水准器轴与管水准器轴的几何关系为( )。
水准测量习题参考答案

习题二一、填空题1、水准测量直接求待定点高程的方法有两种,一种是高差法,计算公式为AB A B AB h H H b a h +=-=,,该方法适用于根据一个已知点确定单个点高程的情形;另一种是视线高法,其计算公式为 b H H a H H i B A i -=+=,,该方法适用于根据一个已知点确定多个前视点高程的情形。
2、写出水准仪上四条轴线的定义:A 、视准轴 望远镜物镜光心与十学丝交点的连线。
B 、水准管轴 过水准管零点圆弧的切线。
C 、圆水准器轴 过圆水准器零点的球面法线。
D 、竖轴 水准仪旋转轴的中心线。
3、水准管的分划值τ″是指 水准管2㎜圆弧所对应的圆珠笔心角,分划值τ″愈小,水准管的灵敏度愈 高。
4、水准测量中,调节圆水准气泡居中的目的是使仪器竖轴处于铅垂位置;调节管水准气泡居中的目的是 使视准轴处于水平位置。
5、水准路线的布设形式有 闭合水准路线、 附合水准路线和 支水准路线。
6、水准测量测站检核方法有 两次仪高法和 双面尺法。
7、水准测量中,转点的作用是 传递高程。
8、水准尺的零点差,可采用 每测段测偶数站予以消除。
9、DS3微倾式水准仪中,数字3的含义是指 每公里往返测高差中数的中误差。
10、设A 点为后视点,B 点为前视点,若后视读数为1.358m ,前视读数为2.077m ,则A 、B 两点高差为 -0.719m ,因为 高差为负,所以 A 点高;若A 点高程为63.360m ,则水平视线高为 64.718m ,B 点的高程为 62.641m 。
11、将水准仪圆水准器气泡居中后,再旋转仪器180°, 若气泡偏离中心,表明 圆水准器轴不平行于竖轴。
二、问答题1、试简述水准测量的基本原理。
答:水准测的原理:利用水准仪的水平视线,在已知高程点(A )和未知高程点(B )上立水准尺并读取读数,测定两面三刀点间的高差,从而由已知点高程推算未知点高程。
如图: AB A B AB h H H b a h +=-=,2、水准仪能够正常使用,必须满足哪些几何轴线关系答:水准管轴平行于视准轴,圆水准器轴平行于竖轴,十字丝横丝垂直于竖轴。
(完整版)水准测量习题参考答案

(完整版)水准测量习题参考答案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN习题二一、填空题1、水准测量直接求待定点高程的方法有两种,一种是高差法,计算公式为AB A B AB h H H b a h +=-=,,该方法适用于根据一个已知点确定单个点高程的情形;另一种是视线高法,其计算公式为 b H H a H H i B A i -=+=,,该方法适用于根据一个已知点确定多个前视点高程的情形。
2、写出水准仪上四条轴线的定义:A 、视准轴 望远镜物镜光心与十学丝交点的连线。
B 、水准管轴 过水准管零点圆弧的切线。
C 、圆水准器轴 过圆水准器零点的球面法线。
D 、竖轴 水准仪旋转轴的中心线。
3、水准管的分划值τ″是指 水准管2㎜圆弧所对应的圆珠笔心角,分划值τ″愈小,水准管的灵敏度愈 高。
4、水准测量中,调节圆水准气泡居中的目的是使仪器竖轴处于铅垂位置;调节管水准气泡居中的目的是 使视准轴处于水平位置。
5、水准路线的布设形式有 闭合水准路线、 附合水准路线和 支水准路线。
6、水准测量测站检核方法有 两次仪高法和 双面尺法。
7、 水准测量中,转点的作用是 传递高程。
8、水准尺的零点差,可采用 每测段测偶数站予以消除。
9、DS3微倾式水准仪中,数字3的含义是指 每公里往返测高差中数的中误差。
10、设A 点为后视点,B 点为前视点,若后视读数为1.358m ,前视读数为2.077m ,则A 、B 两点高差为 -0.719m ,因为 高差为负,所以 A 点高;若A 点高程为63.360m ,则水平视线高为 64.718m ,B 点的高程为 62.641m 。
11、将水准仪圆水准器气泡居中后,再旋转仪器180°, 若气泡偏离中心,表明 圆水准器轴不平行于竖轴。
二、问答题1、试简述水准测量的基本原理。
答:水准测的原理:利用水准仪的水平视线,在已知高程点(A )和未知高程点(B )上立水准尺并读取读数,测定两面三刀点间的高差,从而由已知点高程推算未知点高程。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
+17.042
+75
+17.117
∑
高差闭合差fh=-0.075m容许闭合差
7、如图所示支水准路线普通水准测量(箭头表示往测方向),试计算待求点高程。
8、完成下表四等水准测量的外业观测记录手簿的计算
四等水准测量记录计算表
测
站
编
号
后
尺
上丝
前
尺
上丝
方向及
尺号
标 尺 读 数
K+黑-红
高差
中数
备注
下丝
11、将水准仪圆水准器气泡居中后,再旋转仪器180°,若气泡偏离中心,表明圆水准器轴不平行于竖轴。
二、问答题
1、试简述水准测量的基本原理。
答:水准测的原理:利用水准仪的水平视线,在已知高程点(A)和未知高程点(B)上立水准尺并读取读数,测定两面三刀点间的高差,从而由已知点高程推算未知点高程。如图:
2、水准仪能够正常使用,必须满足哪些几何轴线关系?
解:
2、如图所示为某水准测量观测略图,试将已知数据、观测数据填入表中,并计算出各测站高差和B点高程。
水准测量手簿
测点
水准尺读数
高差(m)
高程(m)
备注
后视(a)
前视(b)
+
-
BMA
1.888
73.556
0.370
ZD1
1.666
1.518
0.310
ZD2
1.899
1.356
0.209
ZD3
2.229
-4
+0.407
BMA
49.749
8.0
+0.041
-41
0
∑
高差闭合差fh=+0.041m容许闭合差
5、调整下表附合水准路线观测成果,并计算各点高程
水准测量成果调整表
测点
测站数
高差值
高程
m
备注
观测值m
改正数mm
调整值m
BM1
10
+0.748
+10
+0.758
62.892
1
63.650
8
-0.423
下丝
黑 面
红 面
后视距
前视距
视距差d
∑d
1
0.940
2.770
后A
0.820
5.509
-2
0.740
2.585
前B
2.677
7.465
-1
20.0
18.5
后-前
-1.857
消除方法:先目镜对光,使十字丝清晰,再物镜对光,使目标像清晰,直到眼睛移动而目标像与十字丝无相对移动为止。
5、为什么水准测量读数时,视线不能太靠近地面?
答:由于越靠近地面,大气受地面温度影响越大,大气折射也越大,大气折光对观测数据的影也就越严重。
三、计算题
1、 已知A点高程为60.352m,将水准仪置于A、B两点之间,在A点尺上的读数a=1.585m,在B点尺上的读数b=0.465m,试分别用高差法和视线高法求B点高程,并以图说明水准测量的原理。
答:水准管轴平行于视准轴,圆水准器轴平行于竖轴,十字丝横丝垂直于竖轴。
3、水准测量时,把仪器安置在前、后视距大致相等的地方,能消除哪些误差的影响?
答:视准轴不平行于水准管轴的误差(i角误差),地球曲率的影响,大气折光的影响(只能削弱)。
4、何谓视差?产生视差的原因是什么?怎样消除视差?
答:视差及其产生的原因:由于望远镜对光不完善,目标的像与十字丝板没有重合,当观测者的眼睛上下移动时,目标的像与十字丝有相对移动,这种现象称为视差。
水准测量成果调整表
测点
测段长(km)
高差值
高程
m
备注
观测值m
改正数mm
调整值m
BM1
1.5
+18.253
+26
+18.279
68.933
1
87.212
1.3
-10.202
+22
-10.180
2
77.032
0.9
+1.343
+15
+1.358
3
78.390
0.7
+7.648
+12
+7.660
BM2
86.050
+8
+1.432
2
60.094
8
-1.787
+8
-1.779
3
58.315
11
-1.714
+12
-1.702
4
56.613
12
-0.108
+13
-0.095
BM1
56.518
49
-0.051
+51
0
∑
高差闭合差fh=-0.051容许闭合差
4、如图所示为某闭合水准路线普通水准测量观测成果,试按表进行成果处理,并计算各待求点的高程。
C、圆水准器轴过圆水准器零点的球面法线。
D、竖轴水准仪旋转轴的中心线。
3、水准管的分划值τ″是指水准管2㎜圆弧所对应的圆珠笔心角,分划值τ″愈小,水准管的灵敏度愈高。
4、水准测量中,调节圆水准气泡居中的目的是使仪器竖轴处于铅垂位置;调节管水准气泡居中的目的是使视准轴处于水平位置。
5、水准路线的布设形式有闭合水准路线、附合水准路线和支水准路线。
习题二
一、填空题
1、水准测量直接求待定点高程的方法有两种,一种是高差法,计算公式为 ,该方法适用于根据一个已知点确定单个点高程的情形;另一种是视线高法,其计算公式为 ,该方法适用于根据一个已知点确定多个前视点高程的情形。
2、写出水准仪上四条轴线的定义:
A、视准轴望远镜物镜光心与十学丝交点的连线。
B、水准管轴过水准管零点圆弧的切线。
+8
-0.415
2
63.235
7
+0.543
+7
+0.550
3
63.785
4
-0.245
+4
-0.241
4
63.544
9
-1.476
&.077
38
-0.853
+38
-0.815
∑
高差闭合差fh=-0.038m容许闭合差
6、如图所示为某附合水准路线普通水准测量观测成果,试按表进行成果处理,并计算各待求点的高程。
2.108
0.237
B
1.992
74.264
计算
校核
∑
7.682
6.974
0.917
0.209
0.708
3、调整下表闭合水准路线观测成果,并计算各点高程
水准测量成果调整表
测点
测站数
高差值
高程
m
备注
观测值m
改正数mm
调整值m
BM1
10
+2.134
+10
+2.144
56.518
1
58.662
8
+1.424
水准测量成果调整表
测点
测段长(km)
高差值
高程
m
备注
观测值m
改正数mm
调整值m
BMA
1.2
+1.042
-6
+1.036
49.749
1
50.785
2.0
-1.424
-10
-1.434
2
49.351
3.0
+1.785
-16
+1.769
3
51.120
1.0
-1.773
-5
-1.778
4
49.342
0.8
+0.411
6、水准测量测站检核方法有两次仪高法和双面尺法。
7、水准测量中,转点的作用是传递高程。
8、水准尺的零点差,可采用每测段测偶数站予以消除。
9、DS3微倾式水准仪中,数字3的含义是指每公里往返测高差中数的中误差。
10、设A点为后视点,B点为前视点,若后视读数为1.358m,前视读数为2.077m,则A、B两点高差为-0.719m,因为高差为负,所以A点高;若A点高程为63.360m,则水平视线高为64.718m,B点的高程为62.641m。
