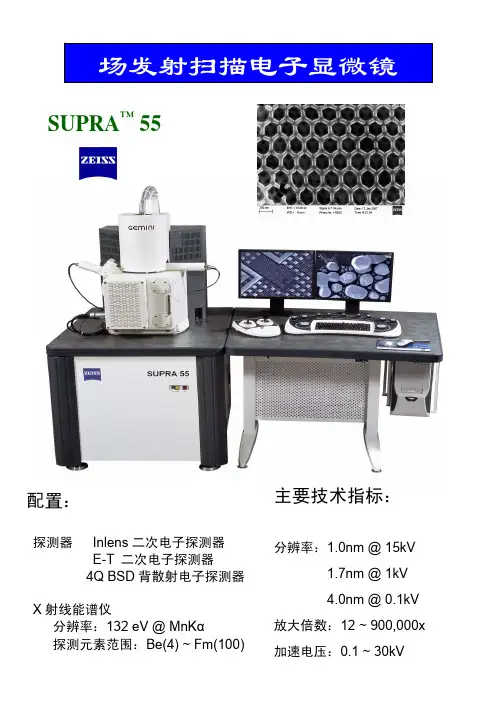

zeiss supra55简介

SUPRA ™55主要技术指标：分辨率：1.0nm @ 15kV1.7nm @ 1kV 4.0nm @ 0.1kV放大倍数：12 ~ 900,000x 加速电压：0.1 ~ 30kVField Emission Scanning Electron MicroscopeSUPRA TM 55采用了专利的GEMINI 镜筒设计和环形IN-LENS SE 探测器，具有束流稳定、分辨率高的特点，能同时进行导电样品和非导电样品的高分辨成像及元素成分分析，其主要特点有：1．肖特基(Schottky)场发射电子源，具有较大的发射电流和极高的稳定性 2．采用专利技术 GEMINI 镜筒，克服传统单极物镜光阑设计缺点，消除磁性影响，同时采用无交叉光路设计，提高了仪器的主要性能3．采用 Beam booster（电子束加速器），以得到极好的低加速电压性能 4．环形高效 In-lens SE 探测器，具有良好的分辨率和对称性 5．电磁/静电式复合物镜，可对磁性物质进行高分辨成像Enabling the Nano-Age WorldEBSD 是当今材料特征分析的重要工具，它可以用晶体取向图的形式显示多晶材料的晶体取向和织构。

一、主要指标：EBSD 探测器空间分辨率：Al 0.1　m @20kV ；平均角偏差<0.5 二、EBSD 工作原理和工作模式工作原理工作模式三、EBSD 在研究中的应用举例EBSD 在高碳钢球化超细化研究中的应用（孙祖庆教授课题组）信息采集菊池线标点扫描线扫描面扫SUPRA55扫描电镜应用举例SUPRA55热场发射扫描电子显微镜广泛用于冶金、生物、建筑、机械等行业的材料形貌观察和分析，如金属、半导体、陶瓷、高分子材料、有机聚合物等。

本电镜配备有X 射线能谱分析仪和EBSD 背散射电子取向成像系统。

Mg基块体金属玻璃断口形貌 50KX (惠希东教授课题组) 聚苯乙烯微球 100KX (高建勋教授课题组)高温合金析出相分析 100KX (董建新教授课题组) 纳米Z nO材料分析 300KX (张跃教授课题组)高碳钢超细化复相组织 100KX (孙祖庆教授课题组) 建筑材料 10KX (源自土木学院老师结果)。

扫描电镜操作规程

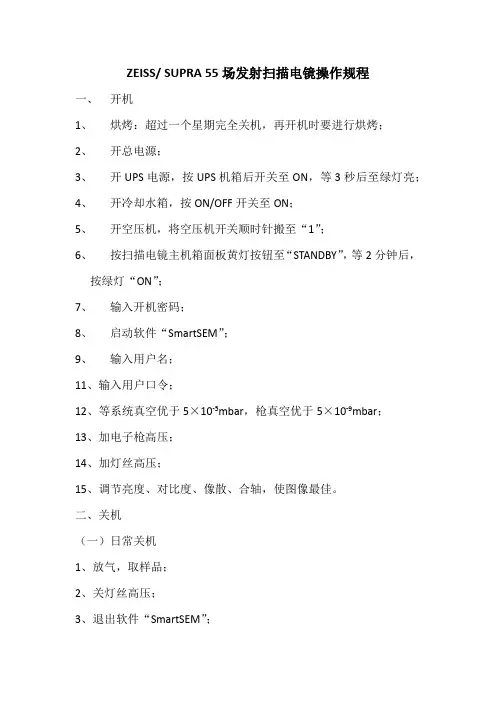

ZEISS/ SUPRA 55场发射扫描电镜操作规程
一、开机
1、烘烤：超过一个星期完全关机，再开机时要进行烘烤；
2、开总电源；
3、开UPS电源，按UPS机箱后开关至ON，等3秒后至绿灯亮；
4、开冷却水箱，按ON/OFF开关至ON；
5、开空压机，将空压机开关顺时针搬至“1”；
6、按扫描电镜主机箱面板黄灯按钮至“STANDBY”，等2分钟后，
按绿灯“ON”；
7、输入开机密码；
8、启动软件“SmartSEM”；
9、输入用户名；
11、输入用户口令；
12、等系统真空优于5×10-5mbar，枪真空优于5×10-9mbar；
13、加电子枪高压；
14、加灯丝高压；
15、调节亮度、对比度、像散、合轴，使图像最佳。

二、关机
（一）日常关机
1、放气，取样品；
2、关灯丝高压；
3、退出软件“SmartSEM”；
4、退出软件“EMServer”；
5、关电脑；
6、按黄灯，使扫描电镜进入待机状态；
（二）完全关机
1、按红灯；
2、关空压机，搬空压机开关至“0”；
3、关冷却水箱，按开关至OFF，红灯亮后等15分钟；
4、关UPS电源，按ON/OFF开关至OFF，等3秒，关机箱后开关至OFF；
5、关总电源。

2014-1-10。
