12.8酒精传感器
MQ-3酒精传感器使用方法
【标注说明】解释说明：此模块为MQ-3酒精传感器，使用前请预热20S左右：第一步：给模块供5V直流电（注意正负极别接反，否则容易烧毁芯片）。
第二步：如果选择DOUT,TTL高低电平端，输出信号可以直接接单片机IO口或者接一个NPN型三极管去驱动继电器，电位器RP在这里用于调节输出电平跳变的阀值，由下图原理图可以分析，当传感器检测到被测气体时，比较器LM393管脚2点的电压值，跟传感器检测到气体的浓度成正比，当浓度值超过电位器RP设定的阀值时，比较器2脚的点位高于3脚的点位，这个时候，比较器1脚输出低电平，LED灯亮，R3为LED灯限流电阻，C1为滤波电容。
传感器输出低电平，反之，当没有信号的时候，传感器输出高电平，等于电源电压。
第三步：如果选择AOUT，模拟量输出，那样就不用管电位器了，直接将AOUT脚接AD转换的输入端或者，带有AD功能的单片机，就可以了。
根据我们的经验：在正常环境中，即：没有被测气体的环境，设定传感器输出电压值为参考电压，这时，AOUT端的电压在1V左右，当传感器检测到被测气体时，电压每升高0.1V，实际被测气体的浓度增加20ppm（简单的说：1ppm=1mg/kg=1mg/L=1×10-6 常用来表示气体浓度，或者溶液浓度。
），根据这个参数就可以在单片机里面将测得的模拟量电压值转换为浓度值。
注意：如果您是用来做精密仪器，请购买市场上标准的校准仪器，不然存在误差，因为，输出浓度和电压关系的比值并非线性，而是趋于线性。
特别提醒：传感器通电后，需要预热20S左右，测量的数据才稳定，传感器发热属于正常现象，因为内部有电热丝，如果烫手就不正常了。
【原理图】实现功能：1、当测量浓度大于设定浓度时，单片机IO口输出低电平/******************************************************************* *汇诚科技实现功能:此版配套测试程序使用芯片：AT89S52晶振：11.0592MHZ波特率：9600编译环境：Keil作者：zhangxinchunleo网站：淘宝店：汇诚科技【声明】此程序仅用于学习与参考，引用请注明版权和作者信息！******************************************************************** *//******************************************************************* *说明：1、当测量浓度大于设定浓度时，单片机IO口输出低电平******************************************************************** */#include //库文件#define uchar unsigned char//宏定义无符号字符型#define uint unsigned int //宏定义无符号整型/************************************************************* *******I/O定义******************************************************************** */sbit LED=P1^0; //定义单片机P1口的第1位（即P1.0）为指示端sbit DOUT=P2^0; //定义单片机P2口的第1位（即P2.0）为传感器的输入端/******************************************************************* *延时函数******************************************************************** */void delay()//延时程序{uchar m,n,s;for(m=20;m>0;m--)for(n=20;n>0;n--)for(s=248;s>0;s--);}/******************************************************************* *主函数******************************************************************** */void main(){while(1) //无限循环{LED=1; //熄灭P1.0口灯if(DOUT==0)//当浓度高于设定值时，执行条件函数{delay();//延时抗干扰if(DOUT==0)//确定浓度高于设定值时，执行条件函数{LED=0; //点亮P1.0口灯}}}}/******************************************************************* *结束******************************************************************** */。
酒精检测仪标准参数
酒精检测仪标准参数酒精检测仪是一种用于检测人体呼出气体中酒精浓度的设备，广泛应用于交通管理、公共安全和工作场所等领域。
在购买和使用酒精检测仪时，了解其标准参数是非常重要的。
本文将详细介绍酒精检测仪的标准参数，帮助用户更好地了解和选择合适的设备。
1. 检测原理。
酒精检测仪主要通过检测被测试者呼出气体中的乙醇浓度来判断其酒精含量。
常见的检测原理包括半导体传感器、红外吸收和燃料电池等。
不同的原理会影响到检测仪的精度、响应时间和使用寿命，用户在选择时需要根据实际需求进行考量。
2. 检测范围。
酒精检测仪的检测范围是指其能够准确检测的酒精浓度范围。
一般来说，常见的检测范围为0.00-0.40mg/L。
在选择酒精检测仪时，需要根据实际使用场景来确定所需的检测范围，以确保检测结果的准确性。
3. 精度和误差。
酒精检测仪的精度是指其检测结果与实际值之间的偏差程度。
通常用百分比或固定数值来表示，如误差范围为正负5%或正负0.01mg/L。
精度是衡量酒精检测仪性能的重要指标，用户在购买时应选择精度高的产品，以确保检测结果的准确性。
4. 响应时间。
酒精检测仪的响应时间是指从开始检测到得出检测结果所需的时间。
响应时间的长短直接影响到检测仪在实际使用中的效率和便利性。
一般来说，响应时间在几秒到几十秒之间，用户可以根据具体需求选择合适的响应时间。
5. 工作温度和湿度。
酒精检测仪的工作温度和湿度范围是指其能够正常工作的环境条件。
一般来说，工作温度范围为-10℃至50℃，工作湿度范围为20%-90%RH。
用户在使用酒精检测仪时需要注意避免超出其工作条件范围，以免影响检测结果和设备寿命。
6. 电池寿命。
酒精检测仪通常采用电池供电，因此电池寿命是一个重要的参数。
一般来说，电池寿命在几百次到几千次检测之间，用户在购买时需要关注电池寿命，并注意及时更换电池以确保设备正常使用。
总结。
酒精检测仪的标准参数包括检测原理、检测范围、精度和误差、响应时间、工作温度和湿度、电池寿命等。
酒精检测仪(警用)技术参数
酒精检测仪/猎豹1号（警用）
该图片由青岛聚创环保设备有限公司提供
技术参数
项目指标及参数
酒精传感器类型电化学燃料电池型酒精传感器
量程范围0～ 140mg/100ml BAC(血液酒精浓度）
测量模式快速筛查，自动抽气式
最大测量误差仪器与嘴之间距离误差
<5cm±6.0mg/100ml 5cm~10cm±8.0mg/100ml >10cm±15.0mg/100ml
抽气方式电机连续抽气，抽气速度不低于0. 8L/分钟
工作温度范围0℃～45℃
贮存温度范围－30℃～70℃
测量时间支持在仪器上自己调整，最快1秒出结果
环境压力600～1400hPa
环境湿度20～98%r.h.
显示屏OLED数字显示1.12 96X96
电池1节充电电池，3.7V/3000mAh
连续测量时间8小时以上
手电两个3W照明灯
马达提示酒精浓度超过预设置发出振动提示
主机尺寸长（328）X外径（45）
仪器重量215g
该资料由青岛聚创环保设备有限公司提供。
酒精传感器原理
酒精传感器原理
酒精传感器通常由两个电极组成，一个是金属电极，另一个是半导体电极。
当酒精分子进入传感器时，它们与氧气分子发生反应，产生一些化学物质。
这些化学物质会改变半导体电极的电阻值，从而使传感器输出一个电信号。
在酒精传感器中，金属电极通常被用作电子流的接收器，而半导体电极则是电子流的发射器。
当酒精分子进入传感器时，它们会与半导体电极上的氧气分子结合，形成一种化学物质。
这种化学物质会改变半导体电极的电子流，从而使传感器输出一个电信号。
在酒精传感器中，金属电极和半导体电极之间的距离通常很小，只有几微米。
这样可以确保酒精分子能够很容易地进入传感器中，并与氧气分子发生反应。
在酒精传感器中，半导体电极通常是由一种叫做二氧化钛的材料制成。
二氧化钛是一种半导体材料，它具有很好的电子传导性能和化学稳定性。
这使得它成为一种非常理想的材料，用于制造酒精传感器。
酒精传感器的工作原理非常简单，但它却具有广泛的应用。
它可以用于检测酒驾、工业生产中的酒精浓度以及医疗领域中的酒精检测等。
在酒精传感器中，使用的材料和电路设计都非常重要，这决定了传感器的灵敏度、稳定性和响应速度等。
因此，在设计和制造酒精传感器时，需要考虑多种因素，以确保传感器的性能和可靠性。
总之，酒精传感器是一种非常重要的电子元件，它可以用于检测酒精浓度，并帮助我们避免酒驾等危险行为。
随着科技的不断发展，
酒精传感器的性能和应用领域也将不断扩展，为我们的生活带来更多的便利和安全。

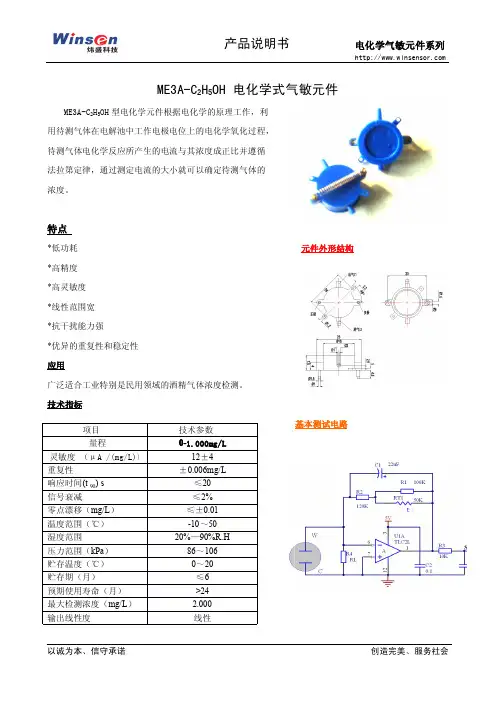

酒精浓度传感器
灵敏度、响应恢复及输出信号特性
浓度线性特征曲线图
输出电流(uA) 0 4 8 12 16 20 24 28
15
12
1.0mg/L
9
6
3
0
时间(s)
输电流(uA)
14 12 10
8 6 4 2 0
0 0.2 0.4 0.6 0.8 1 1.2
浓度(mg/L)
高低温传感器灵敏度变化
20℃时信号比率（% ）
150
C2H5OH
100
50
0
-20 -10
0
20
40
60
温度（℃）
注意事项 传感器避免接触有机溶剂（包括硅胶及其它胶粘剂）、涂料、药剂、油类及高浓度气体；
所有电化学传感器不能用树脂材料完全封装，也不能浸没在纯氧境中，否则会破坏传感器的性能 ；
所有电化学传感器不能应用于含有腐蚀性气体的环境中，腐蚀性气体可以损害传感器；
特点
*低功耗 *高精度 *高灵敏度 *线性范围宽 *抗干扰能力强 *优异的重复性和稳定性 应用 广泛适合工业特别是民用领域的酒精气体浓度检测。 技术指标
项目 量程
灵敏度 （μA /(mg/L)） 重复性 响应时间(t 90) s 信号衰减 零点漂移（mg/L） 温度范围（℃） 湿度范围 压力范围（kPa） 贮存温度（℃） 贮存期（月） 预期使用寿命（月） 最大检测浓度（mg/L） 输出线性度
技术参数 0-1.000mg/L
12±4 ±0.006mg/L
≤20 ≤2% ≤±0.01 -10～50 20%—90%R.H 86～106 0～20 ≤6 >24 2.000 线性
以诚为本、信守承诺
元件外形结构 基本测试电路
酒精传感器的介绍
酒精传感器得介绍酒精传感器 MQ-3 得基本原理可简述为将探测到得酒精浓度转换成有用电信号得器件,并根据这些电信号得强弱就可以获得与待测气体在环境中得存在情况有关得信息[11]。
MQ-3 型气敏传感器由陶瓷管与二氧化硅敏感层、测量电极与加热器构成得敏感元件固定在塑料或不锈钢得腔体内,加热器为气敏元件得工作提供了必要得工作条件。
气敏传感器得外观与相应得结构形式如图 2、4 所示,它就是由微型氧化铝陶瓷管、氧化锌敏感层,测量引脚电极与温度加热器组成[12]。
敏感元件固定在塑料或不绣钢制成得腔体内,加热器为气敏元件提供了必要得工作条件。
封装好得气敏元件有六个管脚输出,其中四个用于信号得取出,二个用于提供加热得电流。
图2、4 酒精传感器得外观与相应得结构形式图中①、②、③分别表示 MQ-3 乙醇传感器得引脚排列图、引脚功能图、使用接线图。
其中 H-H 表示加热极(5V),A-A、B-B 传感器表示敏感元件得两个极,图③中框图中“V”为传感器得工作电压,同时也就是加热得电压。
在工作时,气敏传感器得加热电压选取交流或直流 5V 均可。
当其被受热后,加温室环境中得可燃气体浓度迅速增大,传感器得内阻阻值将会迅速降低,利用该特性并结合电路分析中得分压原理,分析便得知 Vout 得值将逐渐增大,当超过预设定得阈值时,可产生相应得操作[13]。
经过处理后检测信号由电阻值转变成电压值,就可用于后续电路进行 A/D 转换与处理。
传感器得标准回路有两部分组成。
其一为加热回路,其二为信号输出回路,它可以准确反映传感器表面得电阻值变化。
传感器表面电阻 Rs 得变化,就是通过与其串联得负载电阻 RL上得有效电压信号 URL输出获得得。
二者之间得关系表述为:R S /RL= (V－URL)/URL……………………………(2-1)其中,V 为回路电压,电压为 10V,负载电阻 RL可调为 0、5—200KΩ。
负载电阻RL可调,加热电压一般为 5V。
MQK2酒精气体传感器说明书
MQK2 酒精气体传感器说明书一、特性
l、对酒精气体有很高的灵敏度。
2、具有良好的重复性和长期的稳定性。
3、抗干扰，对酒精气体有很好的选择性。
二、应用
对酒精气体的检测。
三、特性参数
l、回路电压：(Vc) 5-24V
2、取样电阻：(RL) 0.5-20KΩ
3、加热电压：(VH)5±0.1V
4、加热功率：(P)约750mW
5、灵敏度：R0(air)/RS (100ppmC2H5OH)＞5
6、响应时间：Tres＜10秒
7、恢复时间：Trec＜30秒
四、结构
1外形尺寸（mm）
2、接线图
A-a内部短路为第一测量极
B-b内部短路为第二测量极
H-h加热极五、基本测试电路和测试条件
l、测试电路
2、测试条件
回路电压:VC=10V 电压:VH=5V负载电
阻:RL=2K
六、长期稳定性曲线
电路注:供货器件中所给VRL值是指此测试下干净空气中的值加热
七、注意事项
气敏元件开始工作时，需预热3-5分钟后方可正常使用。
不要在腐蚀性气体环境下工作。
工作环境：温度-10-+50℃、相对湿度0-
90％RH。
酒精浓度传感器
酒精浓度传感器M Q-3酒精传感器对乙醇蒸气有很高的灵敏度，并且响应和恢复快速。
另外，MQ-3酒精传感器简单的驱动回路和可靠的稳定性是相比较于其他型号传感器的优点。
MQ-3酒精传感器可用于机动车驾驶人员及其他严禁酒后作业人员的现场检测，也可用于其他场所乙醇蒸气的检测。
MQ-3酒精传感器有6只针状管脚，其中4个管脚（两个A 和两个B ）用于信号读取，两个H 脚用于提供加热电流。
MQ3型气敏传感器技术指标如下：探测范围：10~1000*10-6特征气体：100*10-6灵敏度：Rin air/Rin typical gas 5敏感体电阻：400~4000k Ω（空气中）响应时间：10s （70% Response)恢复时间：30s （70% Response)加热电阻：31Ω3Ω加热电流：180mA加热电压：5V 0.2V加热功率：900mW工作条件：环境温度：－10~65摄氏度 湿度：95%RH贮存条件：温度：－20~70摄氏度 湿度：70%RH灵敏度调整：MQ3 型气敏元件对不同种类，不同浓度的气体有不同的电阻值。
因此，在使用此类型气敏元件时 ，灵敏度的调整是很重要的。
建议使用 200ppm 的乙醇蒸汽校准传感器。
当精确测量时，报警点的设定应考虑温湿度的影响。
电路图如图3-9：≥≤≤±≤±≤≤≤图3-10 MQ-3传感器电路原理图3.5 报警与显示电路设计3.5.1 蜂鸣器报警电路蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。
电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。
接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场，振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。
压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。
多谐振荡器由晶体管或集成电路构成，当接通电源后（1.5~15V直流工作电压），多谐振荡器起振,输出1.5～2.5kHZ的音频信号，阻抗匹配器推动压电蜂鸣片发声。
酒精传感器资料
酒精传感器资料单片机酒精浓度测试仪用MQK2酒精传感器采集气体信号，并通过数模转换器将模拟信号转换成数字信号送至单片机，单片机对数字信号进行分析处理，并将所得的结果显示出来，能够通过键盘设置不一致环境下酒精浓度的不一致阀值，假如所检测出的酒精浓度超过了所设定的阀值，那么单片机就能操纵蜂鸣器发出声音报警。
键盘使用3个独立键盘进行数据输入设定；显示部分用5个数码管显示当前数据，数码管分别用2个74HC573锁存器操纵段选与位选。
本文设计的酒精浓度检测仪要紧是以酒精传感器与单片机为平台设计而成的，其硬件系统功能框图如图一所示。
图一硬件系统功能框图酒精浓度检测仪要紧是用来检测酒精浓度的，它要紧由酒精传感器、模数转换器、单片机、LCD 显示、与声音报警构成。
酒精传感器将检测到的酒精浓度转化为电信号，然后将电信号传送给模数转换器，通过模数转换器转换后，把转换后得到的数字信号传给单片机，单片机对所输入的数字信号进行分析处理，最后将分析处理的结果通过显示器显示出来。
假如所检测到的空气中的酒精浓度超过了所设定的阀值，那么单片机将会操纵蜂鸣器发出声音报警，用来提示危害。
2.2 MQR2酒精传感器MQR2酒精传感器是气敏传感器，其具有很高的灵敏度、良好的选择性、长期的使用寿命与可靠的稳固性。
传感器的标准回路有两部分构成：其一为加热回路；其二为信号输出回路，它能够准确反映传感器表面电阻的变化。
酒精浓度同输出电压的近似关系如图二所示。
图二酒精浓度同输出电压的近似关系2.3 传感器信号采集电路电路的前端部分MQK2传感器按照常规设计即可，如图三所示，MQK3外接+5V 电压时，可将电阻丝加热至270℃～300℃.电路将MQK2的阻值变化转换成输出电压的变化,从而能够通过A/D 转换成数字信号供单片机处理。
在酒精浓度为0时，其输出电压为3v 。
但由于其输出的电压范围超过了AT89S52的输入电压范围，因此在本设计中加入了一个调整电路来使其输出的电压能够满足AT89S52的输入要求。
酒精浓度检测电路
3.1电路组成
TGS-812为酒精传感器
芯片A为LM3914点状/条状显示驱动器 酒精浓度测试仪电路
3. 简易酒精浓度测试仪电路
3.2工作原理
酒精传感器TGS-812根据酒精浓 度改变阻值，使输入到LM3914的5脚
的电压也随酒精浓度变化而变化；
LM3914根据输入到5脚的电压值 大小驱动输出的一组LED二级管亮灭， 从而可以视发光管点亮数量判断醉酒 酒精浓度测试仪电路 程度。
1. 酒精浓度度检测仪外观和应用
课程内容 Course Contents
1. 酒精浓度检测仪外观和应用 2. 酒精浓度检测仪基本原理 3. 简易酒精浓度检测仪电路 4. 防酒后开车控制器
2. 家用可燃气体报警器电路
R为定值电阻，R′为二氧化锡半导体型 酒精气体传感器，其阻值随气体酒精浓度的 增大而减小。
电路中电源电压恒定，若某次测试中电
流表示数较大，说明电路总电阻较小，R为 定值，则R'变小，即气体的酒精浓度较大。 酒精浓度测试仪基本电路
课程内容 Course Contents
1. 酒精浓度检测仪外观和应用 2. 酒精浓度检测仪基本原理 3. 简易酒精浓度检测仪电路 4. 防酒后开车控制器
3. 简易酒精浓度测试仪电路
The alcohol concentration detection circuit
课程内容 Course Contents
1. 酒精浓度检测仪外观和应用 2. 酒精浓度检测仪基本原理 3. 简易酒精浓度检测仪电路 4. 防酒后开车控制器
课程内容 Course Contents
1. 酒精浓度检测仪外观和应用 2. 酒精浓度检测仪基本原理 3. 简易酒精浓度检测仪电路 4. 防酒后开车控制器
酒精传感器工作原理
酒精传感器工作原理
酒精传感器是一种用于测量空气中酒精浓度的设备。
它通过检测酒精分子与传感器表面发生的化学反应来实现测量。
具体工作原理如下：
1. 传感器表面涂覆有一层特殊材料，该材料具有对酒精分子具有亲和力的性质。
2. 当空气中的酒精分子与传感器表面相接触时，它们会与材料表面发生吸附作用。
3. 吸附的酒精分子会引发电流或电压的变化。
这是因为酒精分子与材料表面的相互作用会改变传感器电极之间的电荷分布，从而导致电流或电压的变化。
4. 传感器内部有一组电路，用于测量酒精分子引起的电流或电压变化，并将其转化为相应的酒精浓度值。
需要注意的是，酒精传感器对其他气体或挥发性化合物也可能产生一定的响应。
因此，在实际应用中，我们需要对传感器进行校准，以确保仅测量酒精的浓度。
这可以通过与已知酒精浓度的标准气体样品进行比对来实现。
总的来说，酒精传感器通过化学反应和电信号的变化来实现对空气中酒精浓度的快速、准确测量。
这使得酒精传感器在酒驾检测、工业安全监控和酒精饮料生产等领域具有广泛的应用前景。
酒精传感器原理
酒精传感器原理酒精传感器的原理基于酒精分子与传感器表面的相互作用。
当酒精分子与传感器表面接触时，它们会发生化学反应，导致传感器电阻值发生变化。
酒精传感器主要分为两种类型：化学传感器和气体传感器。
化学传感器是一种将化学反应转化为电信号的传感器。
它由两个电极组成，其中一个电极被涂覆了一层氧化铝或二氧化钨等金属氧化物。
当酒精分子与涂层电极接触时，它们会发生氧化还原反应，使电极表面的电子发生变化，导致电阻值发生变化。
这种酒精传感器通常需要加热才能正常工作。
气体传感器是一种将气体浓度转化为电信号的传感器。
它由两个电极组成，其中一个电极被涂覆了一层半导体材料。
当酒精分子与涂层电极接触时，它们会导致半导体材料中自由电子的浓度发生变化，从而导致电阻值发生变化。
这种酒精传感器不需要加热即可正常工作。
二、分类根据工作原理，酒精传感器可以分为化学传感器和气体传感器两种类型。
根据检测方式，酒精传感器可以分为口腔检测器、呼气检测器、气体检测器等。
根据应用领域，酒精传感器可以分为酒驾检测器、工业生产用传感器、医疗设备用传感器等。
三、应用酒精传感器在酒驾检测、工业生产、医疗设备等领域广泛应用。
下面分别介绍它们的应用情况。
1、酒驾检测酒驾检测是酒精传感器最为广泛的应用领域之一。
酒驾检测器通常采用口腔检测器或呼气检测器。
口腔检测器是一种将呼出气体中的酒精浓度转化为电信号的传感器，通常使用于警察现场检测。
呼气检测器是一种将呼出气体中的酒精浓度转化为电信号的传感器，通常使用于酒驾检测仪器。
2、工业生产酒精传感器在工业生产中的应用主要是检测酒精浓度。
例如，在酿酒生产中，酒精传感器可以用来监测酒精浓度，以确保酒的质量。
在化工生产中，酒精传感器可以用来监测酒精浓度，以确保生产过程的安全。
3、医疗设备酒精传感器在医疗设备中的应用主要是检测血液中的酒精浓度。
例如，在急诊室中，医生可以使用酒精传感器检测患者的血液酒精浓度，以确定是否需要进行酒精中毒的治疗。
酒精气体传感器 （型号：ME2-CH3CH2OH-13×13） 使用说明书
酒精气体传感器（型号：ME2-CH3CH2OH-13×13）使用说明书版本号：1.2实施日期：2016-03-10郑州炜盛电子科技有限公司Zhengzhou Winsen Electronic Technology Co.,Ltd声明本说明书版权属郑州炜盛电子科技有限公司（以下称本公司）所有，未经书面许可，本说明书任何部分不得复制、翻译、存储于数据库或检索系统内，也不可以电子、翻拍、录音等任何手段进行传播。
感谢您使用本公司的系列产品。
为使您更好地使用本公司产品，减少因使用不当造成的产品故障，使用前请务必仔细阅读本说明书并按照所建议的使用方法进行使用。
如果您没有依照本说明书使用或擅自去除、拆解、更换传感器内部组件，本公司不承担由此造成的任何损失。
您所购买产品的颜色、款式及尺寸以实物为准。
本公司秉承科技进步的理念，不断致力于产品改进和技术创新。
因此，本公司保留任何产品改进而不预先通知的权力。
使用本说明书时，请确认其属于有效版本。
同时，本公司鼓励使用者根据其使用情况，探讨本产品更优化的使用方法。
请妥善保管本说明书，以便在您日后需要时能及时查阅并获得帮助。
郑州炜盛电子科技有限公司ME2-CH 3CH 2OH-13×13酒精传感器产品描述该型号为燃料电池型酒精电化学传感器，酒精和氧气在工作电极和对电极上发生相应的氧化还原反应并释放电荷形成电流，产生的电流大小与酒精浓度成正比并遵循法拉第定律。
通过测试电流的大小即可判定酒精浓度的高低。
传感器特点低功耗、高精度、高灵敏度、线性范围宽、抗干扰能力强、优异的重复性和稳定性。
主要应用广泛适用于交通安全、环境保护和汽车消费品等场合的酒精检测。
技术指标表1项目参数检测气体酒精（CH 3CH 2OH）量程（0～1）mg/L 最大测量限2mg/L 灵敏度（4±1）µA/(mg/L)响应时间（T 90）≤20s 负载电阻（推荐）10Ω重复性±0.006mg/L 稳定性（／月）＜2﹪输出线性度线性零点漂移（-20℃～40℃）-0.01mV～0.01mV 贮存温度（℃）0℃～20℃温度范围-20℃～50℃湿度范围15﹪～90﹪RH 无凝结压力范围标准大气压±10﹪使用寿命2年（空气中）基本电路图1：ME2-CH 3CH 2OH-13×13测试电路传感器特性描述图2：传感器的灵敏度、响应恢复曲线图3：传感器线性曲线图4：不同温度下传感器的输出情况图5：传感器在不同温度条件下的零点输出使用说明定量进气控制：使用传感器时，采用塑胶管将传感器出气口与气室进气口相连。
酒精检测传感器实训报告
一、实习目的本次实训旨在通过实际操作，了解和掌握酒精检测传感器的原理、性能特点和使用方法。
通过搭建酒精检测电路，学习如何利用传感器检测酒精浓度，并学会将模拟信号转换为数字信号，最终实现酒精浓度的定量检测。
二、实训内容1. 酒精检测传感器原理酒精检测传感器主要利用气敏材料对酒精蒸气的敏感性来实现检测。
常见的气敏材料有SnO2、ZnO等。
当酒精蒸气接触到气敏材料时，气敏材料的电导率会发生变化，从而产生一个与酒精浓度成正比的电信号。
2. MQ-3酒精检测传感器本次实训中使用的传感器为MQ-3酒精检测传感器。
MQ-3传感器具有以下特点：对酒精蒸气灵敏度高，可检测多种浓度酒精气氛；可抵抗汽油、烟雾、水蒸气的干扰；输出方式为数字量和模拟量；工作电压为3.3V-5V，工作电流为150mA。
3. 酒精检测电路搭建根据MQ-3传感器的规格参数，设计并搭建酒精检测电路。
电路主要包括以下部分：传感器：MQ-3酒精检测传感器；预放大电路：将传感器输出的微弱信号进行放大；ADC转换电路：将模拟信号转换为数字信号；显示模块：LCD1602液晶显示器；电源模块：为电路提供稳定的工作电压。
4. 软件编程编写程序实现以下功能：初始化ADC和LCD；读取传感器数据；将模拟信号转换为数字信号；显示酒精浓度。
三、实训步骤1. 搭建酒精检测电路按照电路图连接电路，确保各个元器件连接正确。
2. 编写程序使用C语言编写程序，实现以下功能：初始化ADC和LCD；读取传感器数据；将模拟信号转换为数字信号；显示酒精浓度。
3. 测试电路将电路连接到电源，打开程序，观察LCD显示的酒精浓度。
4. 分析数据分析测试数据，验证酒精检测电路是否正常工作。
四、实训结果与分析1. 测试数据在测试过程中，分别测试了不同浓度的酒精溶液，记录了相应的酒精浓度数据。
2. 数据分析通过对比实际酒精浓度和LCD显示的酒精浓度，验证了酒精检测电路的准确性。
五、总结通过本次实训，掌握了以下知识和技能：酒精检测传感器的原理和性能特点；酒精检测电路的搭建方法；软件编程实现酒精浓度检测；数据分析和处理。
监测酒精气体浓度的传感器电路图
监测酒精气体浓度的传感器电路图
监测酒精气体浓度的传感器电路图
陶瓷气敏传感器可用于分析酒精蒸汽的含量。
传感器与相应的电路配合能够检测血液中的酒精含量。
其工作原理非常简单，如果血液中含有一定比例的酒精成分，那么它必定会发散到空气中来，血液中酒精浓度越高发散在空气中的比例也越大。
如果用含有一定浓度酒精的空气喷吹传感器，传感器的电阻将发生与酒精浓度相应的变化，这个变化可以用合适的测量电路鉴别。
电路由稳压直流电源+5V供电。
传感器负载电阻上的输出电压反相加载到三个运算放大器的输入端，三者互联成比较器。
实际上，电阻R1和R2是基准电压的发生器。
基准电压的上限由可变电阻RP1设定，而下限则由RP2设定。
接通电源，并按下复位电钮后，触发器进入逻辑O的状态。
这时，发光二极管LED1～LED3不发光。
当酒精蒸汽作用在传感器上时，负载电阻上的压降开始变化(逐渐升高)。
这些分立的比较器顺序工作的结果导致相应的触发器开启，因而与它们相接的LED点亮。
如果酒精蒸汽停止对传感器作用，那么负载电阻上的电压将缓慢下降。
按动复位钮后，恢复到起始状态。
为了补偿温度和湿度对传感器特性的影响，同时为了获得更高的精度，建议使用热敏电阻和(或)湿敏传感器对电路进行补偿。
乙醇探测仪标准参数
乙醇探测仪标准参数一、引言乙醇探测仪是一种用于检测空气中乙醇浓度的仪器，广泛应用于酒精饮料生产、交通安全管理、工业生产等领域。
乙醇探测仪的性能参数对于其在实际应用中的准确性和可靠性至关重要。
本文将详细介绍乙醇探测仪的标准参数，以供相关行业和领域的专业人士参考。
二、测量范围乙醇探测仪的测量范围是指它能够准确测量的乙醇浓度的范围。
通常情况下，乙醇探测仪的测量范围为0-100‰（即0-10%），有些高精度的仪器甚至可以达到1000‰（即100%）。
这一参数对于不同应用场景下的乙醇浓度检测至关重要，用户在选择乙醇探测仪时应根据具体需求选择合适的测量范围。
三、精度乙醇探测仪的精度是指它测量结果的准确程度，通常用百分比或千分比来表示。
某款乙醇探测仪的精度为±2‰，意味着在实际测量中，其测量结果与真实值的偏差在2‰以内。
精度是衡量乙醇探测仪性能的重要指标，直接关系到检测结果的可靠性。
四、重复性乙醇探测仪的重复性是指在相同条件下对同一样品进行多次测量得到的结果的一致性。
一般情况下，重复性要求以标准偏差或相对标准偏差来表示，如标准偏差小于1‰或相对标准偏差小于5%。
好的重复性能够保证乙醇探测仪在实际使用中的稳定性和可靠性。
五、响应时间乙醇探测仪的响应时间是指其从接收样品到输出测量结果所需的时间。
响应时间越短，表示乙醇探测仪对于快速变化的乙醇浓度能够更快做出响应，适用于实时监测等应用场景。
一般来说，好的乙醇探测仪响应时间应在数秒到数十秒之间。
六、工作温度范围乙醇探测仪的工作温度范围是指它能够稳定工作的温度范围。
由于乙醇探测仪通常用于室内外环境中，其工作温度范围通常要求比较宽广，例如-10℃至50℃。
在特殊环境下使用时，用户应注意选择合适工作温度范围的乙醇探测仪。
七、分辨率乙醇探测仪的分辨率是指其能够分辨的最小乙醇浓度差异。
分辨率较高的乙醇探测仪可以检测到较低浓度的乙醇，适用于某些对浓度要求较高的场合。
通常情况下，乙醇探测仪的分辨率为0.01‰或更低。
酒精传感器实验报告
课程：传感器应用班级：12物联网姓名：学号：指导老师：一、实验名称：酒精传感器二、实验目的：１、能够读懂电子产品原理图，了解气敏传感器以及各电子元件的作用。
２、能够具备电子产品的焊接技能以及故障分析、判断能力。
三、功能描述：本设计介绍了一种酒精浓度检测仪的设计方法，主要利用MQ3还原性气体传感器作为酒精气体传感器，通过分压电阻转换为成比例的电压，再利用线性显示驱动LM3914驱动不同颜色的发光二极管和蜂鸣器提示检测得到的酒精浓度大小。
根据自动检测系统的组成结构，该酒精浓度检测仪包含酒精气体传感器，信号处理电路和执行指示机构等部分。
对于酒精气体传感器，只要是一般性的还原性气体传感器都能够使用。
具体的信号传递与结构如下图所示。
四、硬件电路设计：电路的前端部分MQ3传感器和分压电路按照常规设计即可，执行驱动声光指示的电路需要驱动多个发光管以及一个蜂鸣器，即需要将分压电路得出的电压转换成LED线段显示同时在某点驱动蜂鸣器发声。
因此本设计拟采用LED通用电平显示驱动芯片LM3914作为执行机构。
１、MQ-3气敏电阻传感器本设计采用的是表面电阻控制型气敏传感器MQ-3，该气体传感器的敏感材料是活性很高的金属氧化物半导体，最常用的如SnO2。
金属氧化物半导体在空气中被加热到一定温度时，氧原子被吸附在带负电荷的半导体表面，半导体表面的电子会被转移到吸附氧上，氧原子就变成了氧负离子，同时在半导体表面形成一个正的空间电荷层，导致表面势垒升高，从而阻碍电子流动，电阻较大。
当N 型半导体的表面在高温下遇到离解能力较小（易失去电子）的还原性气体时，气体分子中的电子将向气敏电阻表面转移，使气敏电阻中的自由电子浓度增加，电阻率降低，电阻减小。
其应用于家庭、工厂、商业场所的气体泄漏监测装置，防火/安全探测系统。
气体泄漏报警器，气体检漏仪。
特点：高灵敏度、快速响应恢复、优异的稳定性、长寿命、驱动电路简单、电信号输出强。
如下图所示。
酒精传感器的介绍
酒精传感器的介绍酒精传感器 MQ-3 的基本原理可简述为将探测到的酒精浓度转换成有用电信号的器件，并根据这些电信号的强弱就可以获得与待测气体在环境中的存在情况有关的信息[11]。
MQ-3 型气敏传感器由陶瓷管和二氧化硅敏感层、测量电极和加热器构成的敏感元件固定在塑料或不锈钢的腔体内，加热器为气敏元件的工作提供了必要的工作条件。
气敏传感器的外观和相应的结构形式如图 2.4 所示，它是由微型氧化铝陶瓷管、氧化锌敏感层，测量引脚电极和温度加热器组成[12]。
敏感元件固定在塑料或不绣钢制成的腔体内，加热器为气敏元件提供了必要的工作条件。
封装好的气敏元件有六个管脚输出，其中四个用于信号的取出，二个用于提供加热的电流。
图2.4 酒精传感器的外观和相应的结构形式图中①、②、③分别表示 MQ-3 乙醇传感器的引脚排列图、引脚功能图、使用接线图。
其中 H-H 表示加热极（5V），A-A、B-B 传感器表示敏感元件的两个极，图③中框图中“V”为传感器的工作电压，同时也是加热的电压。
在工作时，气敏传感器的加热电压选取交流或直流 5V 均可。
当其被受热后，加温室环境中的可燃气体浓度迅速增大，传感器的内阻阻值将会迅速降低，利用该特性并结合电路分析中的分压原理，分析便得知 Vout 的值将逐渐增大，当超过预设定的阈值时，可产生相应的操作[13]。
经过处理后检测信号由电阻值转变成电压值，就可用于后续电路进行 A/D 转换和处理。
传感器的标准回路有两部分组成。
其一为加热回路，其二为信号输出回路，它可以准确反映传感器表面的电阻值变化。
传感器表面电阻 Rs 的变化，是通过与其串联的负载电阻 RL上的有效电压信号 URL输出获得的。
二者之间的关系表述为：R S /RL= (V－URL)/URL……………………………(2-1)其中，V 为回路电压，电压为 10V，负载电阻 RL 可调为 0.5—200KΩ。
负载电阻RL可调，加热电压一般为 5V。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• MQ-3酒精传感器的电路原理图
•
酒精检测技术
•
人饮酒后，酒精通过胃以及小肠的毛细血管进入人体血液循环系统，大部分在肝脏代谢，少量未经 代谢的酒精会通过呼吸作用排出体外，或者通过汗液及尿液等体液分泌出体外 。由于血液中的酒精 含量与其在体液中和呼气中的含量存在一定的等量关系。因此，除了血液外，还可以通过体液或者 呼出气体进行分析，检测人体内的酒精浓度。常用的酒精检测技术有两种，一是通过呼出气体来检 测酒精含量，即呼吸式检测酒精技术(BrAC)，二是通过皮肤来检测酒精含量，即皮肤式检测酒精技 术(BAC)
• • • • • • • • • • • • • • • • •
产品型号 MQ-4 产品类型 半导体气敏元件 标准封装 胶木（黑胶木） 检测气体 酒精蒸汽 检测浓度 0.04-4mg/L酒精 标准电路条件 加热电压 负载电阻 回路电压 VH RL Vc ≤24V DC
5.0V±0.2V ACorDC 可调 加热电阻 ≤900mW 2KΩ-20KΩ(in 0.4mg/L酒精) Rs(in air)/Rs(0.4mg/L酒精)≥5 ≤0.6(R300ppm/R100ppm酒精) 20℃±2℃；65%±5%RH RH 31Ω±3Ω（室温）
酒精传感器MQ-3
辛鹏武 2014.12.8
• MQ-3机理：使用的气敏材料是在清洁空气中电导 率较低的二氧化锡(SnO2)。当传感器所处环境中 存在酒精蒸汽时，传感器的电导率随空气中酒精 气体浓度的增加而增大(氧化还原反应)。将电导 率的变化转换为与该气体浓度相对应的输出信号。
• MQ-3气体传感器对酒精的灵敏度高，可以抵抗汽 油、烟雾、水蒸气的干扰。这种传感器可检测多 种浓度酒精气氛，是一款适合多种应用的低成本 传感器。
• 元器件结构外形如图3.1
图3.1酒精传感器形型
Vc
VRL
RL VH
GND
• 图3.2是酒精传感器的基本测试电路。该传感器需要施加2 个电压：加热器电压（VH）和测试电压（VC）。其中 VH用于为传感器提供特定的工作温度。VC 则是用于测定 与传感器串联的负载电阻（RL）上的电压（VRL）。这种 传感器具有轻微的极性，VC需用直流电源。在满足传感 器电性能要求的前提下，VC和VH可以共用同一个电源电 路。为更好利用传感器的 性能，需要选择恰当的。
标准测试条件下气敏元件特性 加热功耗 PH
敏感体表面电阻 Rs 灵敏度 浓度斜率 标准测试条件 标准测试电路 VH: 5.0V±0.1V 预热时间 不少于48小时 S α 温度、湿度
Vc:5.0V±0.1V；
• 酒精传感器灵敏度特性图3.3所示
• 分析：Benzine(汽油)、CH4(甲烷)、 Hexane(己烷)、LPG(液化石油气)、CO(一 氧化碳)、Air(空气)
• 其中U6(MQ-3)的PIN5与PIN2为加热端，对应测试回路的 H端；PIN1、PIN3、PIN4、PIN6为检测回路；MQ-3传感 器的供电电压Vc和加热电压Vh都为5V，负载电阻R9为1K 欧姆。从技术指标表中可知，在0.4mg/L酒精中，传感器 电阻Rs为2K~20K，取Rs = 12K。假设检测到酒精浓度为 10mg/L时报警，由灵敏度特性曲线可知灵敏度为0.12， MQ3电阻值为12K * 0.12 = 1.44K（Rs / Ro = 灵敏度，其 中Ro为传感器在0.4mg/L酒精时的电阻值）,ADC1(P1.1) = 5V * 1K / (1K + 1.44K) = 2.00V，AD读数为2.00 / 3.3 * 1024 = 620，当AD采集的数值大于620时表明检测到酒精。
