换能器原理介绍
换能器的工作原理
换能器的工作原理
换能器是一种能将一种形式的能量转换成另一种形式的装置。
在现代科技中，换能器被广泛应用于各种领域，比如声音、电能、
热能等的转换。
换能器的工作原理是基于能量守恒定律和能量转换
的物理原理，通过特定的结构和材料来实现能量的转换。
首先，我们来看声能到电能的转换。
声能到电能的转换是通过
压电效应实现的。
压电效应是指某些晶体在受到外力作用时会产生
电荷分布的变化，从而产生电压。
换能器中使用的压电材料会在声
波作用下产生机械振动，振动会导致晶体内部的正负电荷分布发生
变化，从而产生电压信号。
这样就实现了声能到电能的转换。
其次，电能到声能的转换是通过电磁感应原理实现的。
在换能
器中，电磁感应原理被应用于电能到声能的转换。
当电流通过导线时，会产生磁场，而当磁场与导体相互作用时，会产生力，导致导
体振动，从而产生声音。
这就是电能到声能的转换原理。
此外，换能器还可以实现热能到电能的转换。
热电效应是指在
两种不同温度的导体接触处，由于温差的作用而产生电压。
这种效
应被应用于热能到电能的转换中。
当换能器的一侧受到热能输入时，
另一侧则保持较低温度，由于温差的存在，就会产生电压信号，从而实现热能到电能的转换。
总的来说，换能器的工作原理是基于不同物理效应的应用，通过特定的结构和材料来实现能量的转换。
无论是声能到电能、电能到声能还是热能到电能的转换，都是基于物理原理的工作。
换能器在现代科技中有着广泛的应用，为各种领域的能量转换提供了重要的技术支持。
超声波换能器的原理及应用
超声波换能器的原理及应用1. 引言超声波换能器是一种将电能转换为超声波能量的装置，广泛应用于医学、工业和科学领域。
本文将介绍超声波换能器的原理以及其在不同领域的应用。
2. 超声波换能器的原理超声波换能器基于压电效应工作，通过压电陶瓷材料的电能-机械能转换来产生超声波。
其工作原理如下：•步骤1：输入电压。
将交流电压输入到超声波换能器的电极上。
•步骤2：电能转换。
电压变化引起陶瓷材料的变形，从而产生机械能。
•步骤3：超声波产生。
机械能作用于震动体，使其振动，并传递给工作介质，从而产生超声波。
超声波换能器的原理可以通过以下优点总结： - 高效率：能够将电能转换为超声波能量的效率高达90%以上。
- 宽频带：能够产生多种频率的超声波，适用于不同的应用需求。
- 快速响应：超声波换能器的响应速度非常快，可以快速启动和停止。
3. 超声波换能器的应用超声波换能器在医学、工业和科学领域有广泛的应用。
3.1 医学应用在医学领域，超声波换能器被广泛应用于以下几个方面：•超声成像：超声波换能器可以发送超声波到人体内部，通过接收回波信号来生成人体组织的影像，用于诊断疾病和监测器官功能。
•超声治疗：超声波换能器的超声波能量可以被利用来破坏肿瘤细胞、促进伤口愈合和缓解疼痛等治疗应用。
•超声检测：超声波换能器可以检测血流速度、血管狭窄和心脏功能等生理参数，用于临床诊断和疾病监测。
3.2 工业应用在工业领域，超声波换能器被广泛应用于以下几个方面：•清洗和清理：超声波换能器产生的超声波可以在液体中形成微小气泡，通过气泡的爆破来清洗和清理物体表面，如清洗零件和去除污垢。
•切割和焊接：超声波换能器可以产生高频振动，通过振动能量来切割、焊接和铆接材料，适用于精密加工和组装。
•化学反应：超声波换能器可以加速化学反应速率，提高反应效率，广泛应用于催化反应和合成化学。
3.3 科学研究应用在科学研究领域，超声波换能器被广泛应用于以下几个方面：•材料分析：超声波换能器可以通过测量材料中的超声波传播速度和衰减程度来分析材料的物理性质和结构。
换能器原理
换能器原理
换能器是一种能够将一种形式的能量转换成另一种形式的装置。
它通过使用物理原理将能量从一个系统转移到另一个系统。
换能器的工作原理主要基于以下几个原理：电-声转换、声-电
转换、磁-电转换、电-热转换等。
首先考虑电-声转换。
在换能器中使用的电-声转换原理是压电
效应。
压电材料由于内部存在电偶极矩，在受到外部机械压力时会产生电荷分离。
当外加电场与压电材料的极化方向一致时，压电材料会发生形变，产生声波。
接下来是声-电转换。
使用声-电转换来实现换能器功能的一个
常用原理是压电效应的逆过程，即压电材料在受到声波作用时会发生振动，形成压电势差。
这个势差可以被外部电路感知并转化为电信号。
磁-电转换是另一种常见的换能器原理。
磁-电转换是利用磁感
应效应。
当一个导体在磁场中运动时，会产生电动势。
这个原理被用来制造感应发电机，将机械能转换成电能，并被广泛应用于发电和能量收集领域。
此外，还有一些换能器原理基于电-热转换。
这些换能器使用
材料的电阻加热效应或热电效应，将电能转换为热能。
这些换能器通常用于加热器，如电热水壶和电吹风等。
综上所述，换能器利用多种物理原理将一种形式的能量转换成
另一种形式。
这些原理包括电-声转换、声-电转换、磁-电转换以及电-热转换。
通过巧妙地设计和应用这些原理，换能器在许多领域中发挥着重要作用，如声学、电子学、能源等。
电容式超声波换能器工作原理
电容式超声波换能器工作原理
电容式超声波换能器是一种常见的超声波传感器，它利用电容的变化来测量距离或检测物体。
其工作原理如下：
1. 发射超声波，电容式超声波换能器内部包含一个压电陶瓷晶片，当施加电压时，压电陶瓷晶片会振动产生超声波。
这些超声波以固定频率发射出去。
2. 超声波传播，发射的超声波在空气中传播，当遇到物体时会发生反射。
传感器接收到反射的超声波信号。
3. 接收反射信号，传感器内部的压电陶瓷晶片也可以作为接收器，它会接收到反射的超声波信号并将其转化为电信号。
4. 电容变化，当超声波发射和接收之间的时间间隔可以通过测量电信号的时间延迟来计算出，根据声波的速度和时间延迟可以计算出物体与传感器的距离。
这个距离信息会导致电容式超声波换能器内部的电容值发生变化。
5. 电容测量，传感器内部的电路会测量电容的变化，并将其转
化为距离信息输出。
总的来说，电容式超声波换能器利用超声波的发射和接收来测
量物体与传感器之间的距离，通过测量电容的变化来输出距离信息。
这种工作原理使得电容式超声波换能器在测距和物体检测方面有着
广泛的应用，例如在自动驾驶汽车、工业自动化、智能家居等领域
都有着重要的作用。

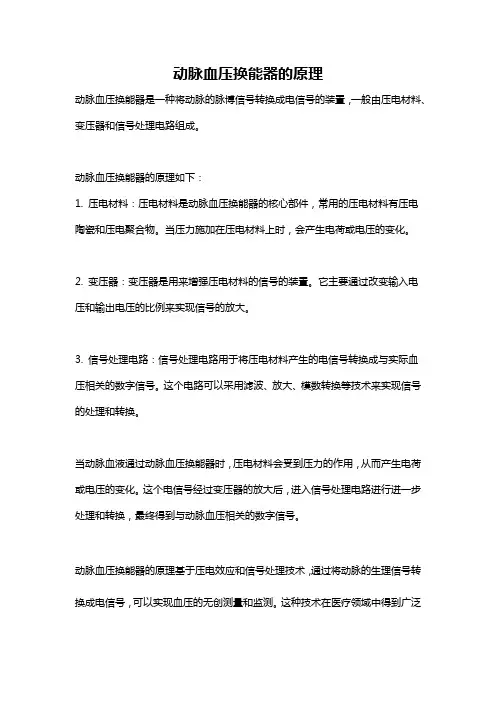

动脉血压换能器的原理
动脉血压换能器的原理
动脉血压换能器是一种将动脉的脉博信号转换成电信号的装置，一般由压电材料、变压器和信号处理电路组成。
动脉血压换能器的原理如下：
1. 压电材料：压电材料是动脉血压换能器的核心部件，常用的压电材料有压电陶瓷和压电聚合物。
当压力施加在压电材料上时，会产生电荷或电压的变化。
2. 变压器：变压器是用来增强压电材料的信号的装置。
它主要通过改变输入电压和输出电压的比例来实现信号的放大。
3. 信号处理电路：信号处理电路用于将压电材料产生的电信号转换成与实际血压相关的数字信号。
这个电路可以采用滤波、放大、模数转换等技术来实现信号的处理和转换。
当动脉血液通过动脉血压换能器时，压电材料会受到压力的作用，从而产生电荷或电压的变化。
这个电信号经过变压器的放大后，进入信号处理电路进行进一步处理和转换，最终得到与动脉血压相关的数字信号。
动脉血压换能器的原理基于压电效应和信号处理技术，通过将动脉的生理信号转换成电信号，可以实现血压的无创测量和监测。
这种技术在医疗领域中得到广泛
应用，为医生和患者提供了一种方便和准确的血压测量方法。
换能器工作原理
换能器工作原理
换能器是一种能够将一种形式的能量转换为另一种形式的装置。
它的工作原理基于能量转换的基本原理，通过改变能量的形式来实现不同能量间的转换。
在电子领域中，换能器通常指的是能将电能转换为其他形式能量的装置。
其中最常见的是将电能转换为机械能的电动机，以及将机械能转换为电能的发电机。
电动机的工作原理是利用电流在磁场中产生力矩，从而实现旋转运动。
当电流通过电动机的线圈时，会在线圈周围产生一个磁场。
这个磁场与电动机内部的磁场相互作用，产生力矩使电动机开始旋转。
这样，电能就被转换为了机械能，实现了能量的转换。
发电机的工作原理则是相反的过程。
当发电机旋转时，机械能驱动转子转动，同时在线圈和磁场之间产生感应电动势。
这个感应电动势会使电流在线圈中流动，并且产生出电能。
这样，机械能被转换为了电能，实现了能量的转换。
除了电力领域中的换能器，还有许多其他领域中的换能器。
例如，声音换能器能将声能转换为电能，光电池能将光能转换为电能，热电换能器能将热能转换为电能等等。
这些换能器都利用不同的物理原理实现能量的转换，从而在各个领域中发挥着重要的作用。
总之，换能器通过改变能量的形式，实现了不同形式能量之间
的转换。
无论是电能转换为机械能的电动机，还是机械能转换为电能的发电机，都是以能量转换的基本原理为基础实现的。
这些换能器在各个领域中都发挥着重要的作用。
换能器的工作原理
换能器的工作原理换能器是一种能够将一种形式的能量转换为另一种形式的装置。
在现代科技领域，换能器被广泛应用于各种领域，如声学、电子、机械等。
它的工作原理十分复杂，但总体来说，可以归纳为以下几个方面。
首先，换能器能够将一种形式的能量转换为另一种形式的能量。
比如，在声学领域中，声能转换器可以将声能转换为电能，或者电能转换为声能。
这种能量的转换过程是通过换能器内部的特定结构和材料来实现的，其中包括压电材料、磁电材料等。
这些材料在受到外部刺激时，会产生相应的电荷或磁场，从而实现能量的转换。
其次，换能器能够根据外部的输入信号来实现能量的转换。
换能器通常会受到外部的声波、电磁波、压力等信号的刺激，然后根据这些信号来进行能量的转换。
比如，在声学领域中，换能器可以根据外部的声波信号来产生相应的电信号，从而实现声音的放大、传输和处理。
此外，换能器的工作原理还涉及到能量的传递和传输。
换能器内部的能量转换过程通常会涉及到能量的传递和传输，这需要通过特定的结构和材料来实现。
比如，在电子领域中，换能器可以将电能转换为电磁波能量，并通过特定的传输介质来进行传输。
这种能量的传递和传输过程需要考虑到能量的损耗和衰减，因此需要设计合理的结构和材料来实现高效的能量转换和传输。
最后，换能器的工作原理还涉及到能量转换的效率和稳定性。
换能器在进行能量转换的过程中，需要考虑到能量转换的效率和稳定性。
这需要通过合理的设计和优化来实现，包括选择合适的材料、优化结构设计、提高能量转换效率等方面。
同时，还需要考虑到换能器在不同环境和条件下的稳定性，以确保其能够长期稳定地工作。
综上所述，换能器的工作原理涉及到能量的转换、输入信号的识别、能量的传递和传输，以及转换效率和稳定性等方面。
通过合理的设计和优化，换能器能够实现高效、稳定的能量转换，从而在各种领域发挥重要作用。
声波换能器的工作原理
声波换能器的工作原理声波换能器是一种能够将声能转化为电能或反之的装置。
它由压电材料和背面载体组成，可以广泛应用于声纳、超声波波束发射和接收、医学成像等领域。
声波换能器的工作原理可以分为两个方面：压电效应和反压电效应。
压电效应是指当压电材料受到力的作用时，其晶格结构会发生微小的形变，并且在形变过程中会产生电荷分离现象。
这是由于压电材料具有非对称的晶格结构，在外力作用下会引起正负电荷的相互分离。
这个分离产生的电荷形成了电场，从而产生电势差。
当压电材料与外界的介质相连时，电势差可以传递给外界形成电压信号。
背面载体在声波换能器中扮演着重要的角色。
它不仅起到支撑压电材料的作用，还可以将压力作用于整个装置上。
当外界发出声波信号时，声波通过介质传播到背面载体上。
由于背面载体是连接压电材料的，声波的传播会使得载体上施加压力，这个压力将会导致压电材料的压电效应发生。
从而产生电势差。
当声波作用到压电材料上时，它会引起压电材料内部的离子振动。
由于离子振动产生的电势差较小，需要经过增强才能成为可测量的电压信号。
因此，背面载体的形状和材料的选择对于声波换能器的性能至关重要。
比如，如果背面载体的体积较大，材料柔软，那么它在受到声波作用时会产生较大的位移，从而产生较大的电势差。
此外，背面载体的选择也与待测信号的频率有关。
合适的背面载体可以提高声波换能器的传感性能和灵敏度。
反压电效应是声波换能器中的另一个主要工作原理。
当外界施加电势差时，压电材料会产生相应的形变。
这是由于电势差会改变压电材料的晶格结构，从而使晶格发生一定的位移。
这个位移会引起压电材料内部的应变，从而产生声波。
反压电效应在医学成像中起着重要的作用。
在超声波成像领域，在声波换能器中，以电能为输入，它可以将电能转化为机械运动，发出超声波信号。
这个超声波信号在被人体组织或物体表面反射后，再通过转换器转化为电信号。
这种转换过程是双向的，即声波能被转化为电信号，同时电信号也能被转化为声波。
分析压电陶瓷换能器的工作原理
分析压电陶瓷换能器的工作原理
压电陶瓷换能器是一种常用于能量转换和传感应用的设备。
它是基于压电效应的工作原理来实现能量的转换。
压电陶瓷材料是一种能够产生电荷和变形的材料。
当施加力或压力到压电陶瓷上时，其内部的电荷分布发生改变，导致产生电压输出。
相反地，当施加电压到压电陶瓷上时，它会发生形变。
这种双向的能量转换使得压电陶瓷成为一种理想的能量转换材料。
在压电陶瓷换能器中，一般会使用两个电极将压电陶瓷材料固定在一起。
当施加力或压力到压电陶瓷上时，压力会导致压电陶瓷内部的极性分子发生位移，从而引起电荷分布的改变。
这些电荷分布的变化通过电极引导出来，形成电压输出。
压电陶瓷换能器也可以反向工作，即将电压输入到压电陶瓷上。
在这种情况下，输入的电压会导致压电陶瓷发生形变。
这种形变也可以通过电极引导出来，用于传感或执行工作。
压电陶瓷换能器具有很高的能量转换效率和广泛的频率响应范围，因此在众多应用中得到广泛应用。
例如，它可以被用作传感器，将压力、力量或振动转换为电信号；它还可以被用作执行器，将电信号转换为机械运动。
此外，压电陶瓷换能器还可以用于发电、水声通信、超声成像以及精密仪器等领域。
总结来说，压电陶瓷换能器通过利用压电效应来实现能量的转换。
当施加力或压力时，压电陶瓷会产生电压输出；当施加电
压时，压电陶瓷会产生形变。
这种能量转换特性使得压电陶瓷成为一种重要的功能材料，广泛应用于能量转换和传感领域。
超声波换能器原理
超声波换能器原理什么是超声波换能器超声波换能器是一种能够将电能转换为超声波能量的设备。
它由压电陶瓷材料制成，通过压电效应将电能转化为机械振动，并进一步将机械振动转化为超声波能量。
超声波换能器通常由振动片和负载组成，振动片在电场作用下发生机械振动，进而产生超声波。
超声波产生的原理超声波的产生基于压电效应和共振效应。
在超声波换能器中，压电陶瓷材料是关键组件之一。
当施加电场到压电陶瓷上时，它会发生压电效应，导致陶瓷材料发生机械振动。
这种机械振动会在换能器中传播并产生超声波。
换能器中的压电陶瓷材料通常是由铅酸锆（PZT）陶瓷制成的。
当施加电场到PZT陶瓷上时，陶瓷中的极化方向会发生变化，从而引起陶瓷的压缩和膨胀。
这种压缩和膨胀的变化会导致陶瓷材料振动，产生机械波。
超声波换能器的结构超声波换能器通常由振动片和负载组成。
振动片是压电陶瓷材料制成的，并具有特定的形状和尺寸。
振动片的一端固定在换能器的壳体上，另一端可以自由振动。
当施加电场到振动片上时，振动片会发生弯曲和扭转，并产生超声波能量。
负载是振动片传递超声波能量的媒介。
它通常是与换能器相邻的介质，如液体或气体。
当超声波通过负载传播时，振动片的机械振动会在负载中引起压力变化，从而产生超声波波动。
超声波换能器的工作原理超声波换能器工作的关键原理是压电效应和共振效应。
当施加电场到压电陶瓷上时，压电陶瓷发生机械振动，并产生超声波能量。
这种超声波能量通过负载传播，并在负载中引起压力变化。
负载的表面传感器可以检测到这些压力变化，并将其转化为电信号，实现超声波的接收和检测。
超声波换能器的工作频率与振动片的尺寸、形状和振动模态有关。
通过调整这些参数，可以实现不同频率范围内的超声波产生和检测。
超声波换能器的应用超声波换能器在诸多领域中得到广泛应用。
以下是一些常见的应用领域：1.医学应用：超声波换能器被广泛用于医学成像、超声治疗和药物输送等领域。
它可以通过超声波成像技术实现对人体内部器官和组织的无创检测和诊断。
换能器的工作原理
换能器的工作原理
换能器是一种能够将电能和磁能相互转换的装置。
其工作原理基于法拉第电磁感应定律和楞次定律。
换能器通常由两个线圈组成，一个是输入线圈，又称为初级线圈，通过输入电流产生磁场；另一个是输出线圈，也称为次级线圈，通过磁场感应产生电势。
当输入线圈通有交流电流时，它会产生一个交变的磁场。
根据法拉第电磁感应定律，在输出线圈中会感应出电势。
这是因为磁场的变化会引起次级线圈中的电子运动，从而产生电压。
换能器中的铁芯通常由具有高导磁性的材料制成，它可以集中磁场并增强感应效果。
换能器还可以实现从电能到磁能的转换。
当输入线圈通有直流电流时，根据楞次定律，磁场的变化会产生感应电流，从而将电能转化为磁场能。
这种方式常见于电动机，其中输入线圈通直流电流，产生的磁场驱动电动机转动。
需要注意的是，换能器的工作原理与变压器不同。
变压器主要用于改变交流电的电压，而换能器不仅可以改变电压，还可以实现电能和磁能之间的相互转换。
总之，换能器是一种利用电磁感应原理将电能和磁能相互转换的装置。
它通过电流在线圈中产生的磁场感应出电势，或者通过磁场在线圈中引起的电流变化将电能转化为磁场能。
这种装置在各种电子设备和电力系统中广泛应用。
换能器的工作原理
换能器的工作原理
换能器是一种能够将电能与其他形式的能量相互转换的设备，其工作原理基于电磁感应。
换能器通常由两个线圈组成，分别称为初级线圈和次级线圈。
当通过初级线圈通入交流电时，这个电流会产生一个交变磁场。
这个交变磁场会穿过次级线圈，从而在次级线圈中引发电流。
初级线圈和次级线圈通过磁感应相互连接，从而实现了能量的传递。
具体来说，当交流电通过初级线圈时，线圈中的电流会不断变化，从而产生一个变化的磁场。
此时，这个磁场会穿过次级线圈，并在次级线圈中生成一个交变电流。
这个交变电流的频率和初级线圈中的交流电频率相同，但可能具有不同的电压和电流大小。
换能器的工作依赖于法拉第电磁感应定律。
根据这个定律，磁感应线圈中的变化磁场会引发一定方向的电流。
换能器利用这个原理，将初级线圈中的交流电转化为次级线圈中的交流电。
需要注意的是，换能器并不能将其输入电能转化为完全相同的输出电能。
在实际应用中，会有一定的能量损耗，其中包括导线电阻损耗、磁芯损耗以及涡流损耗等。
为了减少这些损耗，提高换能器的效率，通常会采用优质的材料、设计合理的磁路结构以及适当的绝缘材料等措施。
总的来说，换能器是一种基于电磁感应原理工作的设备，能够
实现电能与其他形式能量的互相转换。
掌握了换能器的工作原理，有助于我们更好地理解和应用这一重要的电子元件。
压电换能器的工作原理及应用
压电换能器的工作原理及应用工作原理压电换能器是一种能将电能转化为机械振动能量的装置。
它基于压电效应，通过施加机械应力或电场来改变压电材料的形状，从而产生机械振动。
其工作原理可以简单概括为以下几个步骤：1.施加机械应力或电场：压电换能器通常由压电材料制成，如压电陶瓷或聚合物。
在工作时，会施加一个机械应力或电场到压电材料上。
2.压电效应产生：当机械应力或电场施加到压电材料上时，会导致其中的正负电荷重新分布，从而改变压电材料的形状。
3.机械振动产生：由于压电材料的形状改变，会引起其中的机械应力的释放，从而产生机械振动。
4.电能转化：随后，压电换能器将机械振动能量转化为电能，可以用于供电或传输给其他电子设备。
应用领域压电换能器在各个领域都有广泛的应用，下面列举了一些常见的应用领域：•声波发生器：压电换能器可将电能转化为机械振动，可用于产生声波。
因此，在无线通信、超声波检测、声纳等领域中，压电换能器常被用作声音的产生器。
•振动传感器：由于压电换能器能将机械振动转化为电能，它在振动传感器中被广泛应用。
例如，在汽车安全气囊、医疗设备中，可用于检测和测量振动。
•能量采集：压电换能器可将机械振动能量转化为电能，从而用于能量采集。
这种能量采集技术被广泛应用于无线传感器网络、自动化系统等领域，以减少或消除电池更换的需要。
•压力传感器：由于压电材料对机械应力的敏感性，压电换能器可用于制作压力传感器。
在工业控制、汽车制造和航空航天等领域中，压电换能器被广泛用于测量和监测压力。
•科学研究：压电换能器在科学研究中也发挥着重要作用。
例如，在实验室中，可将压电换能器用于悬浮和操纵微小物体，或者用于控制和调节实验装置的振动。
总结压电换能器是一种将电能转化为机械振动能量的装置，基于压电效应工作。
它在声波发生器、振动传感器、能量采集、压力传感器和科学研究等领域中有广泛的应用。
通过了解压电换能器的工作原理和应用领域，我们可以更好地理解和应用这一技术。
发射端和接收端换能器的工作原理
发射端和接收端换能器的工作原理一、引言发射端和接收端换能器是声纳系统中的重要组成部分，它们起着将电能和声能相互转换的作用。
发射端换能器将电能转换为声能并将声波发送出去，而接收端换能器则将接收到的声波转换为电能，从而完成声纳系统的工作。
本文将从发射端和接收端换能器的工作原理两个方面进行探讨。
二、发射端换能器的工作原理发射端换能器主要由压电材料和金属薄膜构成。
其工作原理可以分为以下几个步骤：1. 施加电压：首先，发射端换能器需要通过外部电源施加电压。
这个电压会在压电材料上产生压电效应，使材料发生形变。
2. 压电效应：压电材料具有压电效应，即在受到外界电场作用时，材料会发生形变。
这种形变是由于材料内部的极化现象引起的。
3. 振动产生：通过电压的作用，压电材料开始发生形变，并随之振动。
这种振动可以产生声波，将电能转换为声能。
4. 声波发射：发射端换能器将产生的声波通过水中的介质传播出去，实现声纳系统的发射功能。
三、接收端换能器的工作原理接收端换能器与发射端换能器类似，也是由压电材料和金属薄膜构成。
其工作原理可以分为以下几个步骤：1. 声波接收：首先，接收端换能器需要将周围的声波接收到。
声波通过水介质传播到接收端换能器上。
2. 压电效应：接收端换能器的压电材料会受到声波的作用而发生形变。
声波的振动能量被转化为压电效应，产生电荷。
3. 电荷产生：压电材料的形变引起了材料内部的极化，从而产生电荷。
这些电荷随后会在金属薄膜上积累。
4. 电信号输出：通过电荷的积累，接收端换能器会输出一个电信号。
这个电信号可以被声纳系统接收和处理，从而实现声波信号的转换。
四、发射端和接收端换能器的关系发射端换能器和接收端换能器在声纳系统中起着互补的作用。
发射端换能器负责将电能转换为声能并将声波发送出去，而接收端换能器则负责将接收到的声波转换为电能。
在发射端换能器中，施加电压会使压电材料发生形变，并产生声波。
这些声波通过水介质传播出去，完成声纳系统的发射功能。
换能器工作原理
换能器工作原理
换能器工作原理是指将一种形式的能量转化为另一种形式的过程。
换能器通常由两部分组成：输入端和输出端。
输入端接收一种能量形式，并通过一系列的物理过程将其转化为另一种能量形式，然后在输出端释放出来。
常见的换能器包括光电转换器、声电转换器、热电转换器等。
以下以光电转换器为例来说明换能器的工作原理。
光电转换器是将光能转化为电能的装置。
它由一个光敏元件和一个电路组成。
光敏元件通常是一块半导体材料，例如硅或硒化镉等。
当光照射到光敏元件上时，光的能量被半导体吸收，并导致电子在材料内产生电荷。
这个过程被称为光电效应。
接下来，这些电荷在电路中形成电流。
电路会将这个电流进行处理，例如放大、滤波等，最后转化为所需的电能输出。
换能器的输出电能可以是直流电、交流电、脉冲信号等，具体取决于应用需求。
换能器的工作原理基于能量转化的物理原理，通过选择合适的材料和设计合理的电路，将一种形式的能量转化为另一种形式，从而实现能量的有效利用。
换能器在许多领域都有广泛的应用，例如太阳能电池板、音频设备中的麦克风等。
超声波换能器原理
超声波换能器原理超声波换能器是一种能够将电能转化为超声波能量的装置。
它主要由压电陶瓷材料和金属材料组成。
在超声波换能器中，压电陶瓷材料起到了关键作用，它具有压电效应，即在外加电场的作用下，会产生机械应变。
这种机械应变可以通过超声波换能器的结构转化为超声波能量。
超声波换能器的工作原理可以分为两个步骤：激励和换能。
首先是激励阶段。
当外加电压施加在超声波换能器的压电陶瓷材料上时，会在其内部产生电场。
由于压电效应，压电陶瓷材料会发生应变，即产生机械振动。
这个机械振动会传递到超声波换能器的振动系统中，使得振动系统开始振动。
接下来是换能阶段。
振动系统的振动会引起超声波换能器的金属材料产生应变。
这种应变可以通过超声波换能器的结构转化为超声波能量。
具体来说，当振动系统的振动传递到超声波换能器的金属材料时，金属材料会发生弯曲或伸缩，从而产生超声波。
这个超声波的频率和振幅取决于外加电压的频率和振幅。
超声波换能器的应用非常广泛。
它可以用于医学领域中的超声波成像、超声波治疗等；也可以用于工业领域中的非破坏性检测、液位检测等。
此外，超声波换能器还可以应用于测距、声纳等领域。
虽然超声波换能器具有很多优点，比如频率范围广、能量密度高、无电磁辐射等，但也存在一些局限性。
首先，超声波换能器的输出功率有限，无法满足一些高功率应用的需求。
其次，超声波在传播过程中会受到衰减和散射的影响，限制了其传输距离。
此外，超声波换能器的制造成本较高，需要精密的加工工艺和材料。
超声波换能器是一种将电能转化为超声波能量的装置。
通过压电效应和振动系统的协同作用，超声波换能器能够将电能转化为超声波能量，并应用于医学、工业等领域。
尽管超声波换能器存在一些局限性，但随着技术的不断发展，相信它将在更多领域展现出更广阔的应用前景。
pzt超声换能器原理及结构
pzt超声换能器原理及结构PZT超声换能器是一种常用的压电陶瓷换能器，它通过压电效应将电能转化为声能。
PZT超声换能器的原理和结构具有独特功能和指导意义。
下面将为大家详细介绍。
PZT超声换能器的原理是基于压电效应。
压电效应是指某些晶体在受到压力或拉伸时，会产生电荷分离，从而形成电势差。
而PZT超声换能器采用的是铅酸钛压电陶瓷，当施加电压时，陶瓷内部的晶格结构会发生畸变，导致正负电荷分离。
这种电荷分离会引起陶瓷的体积变化，从而产生声波。
PZT超声换能器的结构主要包括压电陶瓷片和电极。
压电陶瓷片是PZT超声换能器的核心部件，通常为圆形、方形或矩形。
它具有良好的压电性能和机械强度。
而电极用于施加电压和收集由陶瓷片产生的电荷。
当外部电源施加电压时，电极将电荷输送到压电陶瓷片的内部，导致压电陶瓷片产生形变。
这种形变会在超声换能器的表面产生声波，声波的频率与施加的电压频率相同。
因此，通过调整电压的频率和幅值，我们可以控制PZT超声换能器产生的声波的频率和强度。
PZT超声换能器由于其特殊的原理和结构，在许多领域都有广泛的应用。
例如，医学领域利用PZT超声换能器的声波特性进行超声诊断，可以检测人体内部的结构和病变。
此外，PZT超声换能器在工业领域也被广泛应用，用于探测材料的缺陷和质量检测。
为了充分发挥PZT超声换能器的性能，我们需要注意几点。
首先，选用合适的电压和频率，以保证产生理想的声波。
其次，要保证陶瓷片的质量和机械强度，避免因机械损坏导致性能下降。
最后，要定期检测和维护PZT超声换能器，确保其正常工作。
总之，PZT超声换能器通过压电效应将电能转化为声能，其原理和结构具有独特功能和指导意义。
它在医学、工业等领域的应用广泛，具有重要的意义。
我们应充分发挥其性能，注意选用合适的电压和频率，保护好陶瓷片的质量，定期检测和维护，以确保其正常运行。
超声波换能器原理
超声波换能器原理超声波换能器是一种将电能转换为超声波能的装置，它在医疗、工业、生活等领域都有着广泛的应用。
超声波换能器的原理是通过特定的材料和结构来实现电能到超声波能的转换，下面将详细介绍其原理。
首先，超声波换能器的核心部件是压电陶瓷。
压电陶瓷具有压电效应，即在受到外力作用时会产生电荷，反之亦然。
这种特性使得压电陶瓷可以将电能和机械能相互转换。
当电压施加在压电陶瓷上时，它会产生机械振动，这种振动就是超声波。
因此，压电陶瓷是超声波换能器的关键部件。
其次，超声波换能器还包括声束发射器和声束接收器。
声束发射器用于产生超声波，它将电能转换为机械能，通过压电陶瓷的振动产生超声波。
而声束接收器则是用于接收超声波，将其转换为电信号。
这两个部件与压电陶瓷配合工作，实现了超声波的发射和接收。
此外，超声波换能器还需要驱动电路来提供所需的电压和电流。
驱动电路能够根据实际需求来控制压电陶瓷的振动频率和幅度，从而实现对超声波的精确控制。
驱动电路的设计和性能直接影响着超声波换能器的工作效果和稳定性。
总的来说，超声波换能器的原理是利用压电陶瓷的压电效应实现电能到超声波能的转换，同时配合声束发射器、声束接收器和驱动电路来完成超声波的发射、接收和控制。
这种原理使得超声波换能器在医疗领域可以用于超声检查、超声治疗等，同时在工业领域也可以应用于清洗、焊接、切割等多个方面。
总结一下，超声波换能器是一种将电能转换为超声波能的装置，其原理是利用压电陶瓷的压电效应实现电能到超声波能的转换，并通过声束发射器、声束接收器和驱动电路来完成超声波的发射、接收和控制。
这种原理使得超声波换能器在医疗、工业、生活等领域都有着广泛的应用前景。
测深仪换能器原理
测深仪换能器原理深度测量仪是一种用于测量水体或其他液体中的深度的仪器。
而深度测量仪换能器则是深度测量仪的核心部件，它负责将声波信号转化为电信号，实现深度的测量。
深度测量仪换能器的原理是利用声波的传播和回波时间来测量深度。
当深度测量仪开始工作时，换能器会发射一束声波信号，这个声波信号会在水体或其他液体中传播。
当声波信号遇到水体底部或其他物体时，会发生反射，形成回波信号。
换能器会接收到这个回波信号，并将其转化为电信号。
换能器是由压电材料制成的，当压电材料受到外界力量时，会产生电荷。
在深度测量仪中，压电材料会受到回波信号的作用，产生电荷。
这些电荷会被电路接收并转化为电信号。
换能器的设计使得它能够测量声波信号的传播时间，并将其转化为深度数据。
深度测量仪换能器的准确性和灵敏度取决于多个因素。
首先是声波信号的频率，频率越高，深度测量的精度越高。
其次是声波信号的功率，功率越大，信号的穿透能力越强，适用范围更广。
此外，换能器的设计和制造工艺也会影响测量的准确性。
在实际应用中，深度测量仪换能器通常会与其他部件配合使用，如控制面板和显示屏。
控制面板用于设置测量参数和控制测量的开始和结束，而显示屏则用于显示测量结果。
换能器将测得的深度数据传输给控制面板，再由控制面板进行处理和显示。
深度测量仪换能器的应用非常广泛。
在海洋工程中，深度测量仪可以用于测量水深，帮助船只安全航行。
在水产养殖中，深度测量仪可以用于监测水体中的溶解氧、温度等参数，为水产养殖提供指导。
在环境监测中，深度测量仪可以用于测量水库、湖泊等水体的水位，为防洪和水资源管理提供数据支持。
深度测量仪换能器是深度测量仪的核心部件，它利用声波的传播和回波时间来测量深度。
通过将声波信号转化为电信号，换能器实现了深度的测量。
深度测量仪换能器的准确性和灵敏度取决于声波信号的频率和功率，以及换能器的设计和制造工艺。
深度测量仪换能器在海洋工程、水产养殖和环境监测等领域有着重要的应用价值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电声换能器电声转换器是把声能转换成电能或电能转换成声能的器件，电声工程中的传声器、扬声器和耳机是最典型的电能、声能之间相互变换的器些器件统称为电声换能器。
目录•电声换能器分类•电声换能器系统组成•电声换能器主要性能•电声换能器分类o广义的电声应用的频率范围很宽，包括次声、可听声、超声换能器。
属于可听声频率范围内的电声换能器有传声器、扬声器、送受话器、助听器等等。
按照换能方式，它们又可以分成电动式、静电式、压电式、电磁式、碳粒式、离子式和调制气流式等。
其中后三种是不可逆的，碳粒式只能把声能变成电能，离子式和调制气流式的只能产生声能。
而其他类型换能器则是可逆的。
即可用作声接收器也可用作声发射器。
•电声换能器系统组成o各种电声换能器，尽管其类型、功用或工作状态不同，它们都包含两个基本组成部分，即电系统和机械振动系统。
在换能器内部，电系统和机械振动系统之间通过某种物理效应相互联系，以完成能量的转换；在其外部，换能器的电系统与信号发生器的输出回路，或前级放大器的输入回路相匹配；而换能器的机械振动系统，以其振动表面与声场相匹配。
电声换能器它包括三个互相联系的子系统。
1.以辐射或接受声波的振动板为中心的机械一声系统。
2.起电一声两种能量之间相互变换作用的能量变换系统。
3.担任电信号输入、输出的电学系统。
这三个子系统的复合系统之间的能量关系是非常复杂的，是互相联系密不可分的。
这三种体系是互相牵制的，处理得不好往往会顾此失彼。
例如，一个有效的磁系统可能会非常笨重，变成一种令人不能接受的声障碍物；或者声输入阻抗或电输出阻抗的数值，可能根本不能与周围媒质或附属设备相匹配。
由此可见，电声换能器的设计总是在许多相互矛盾的因素中采取折衷的办法。
•电声换能器主要性能o 1.换能器的工作频率换能器工作频率的设计依据涉及传声媒质对超声波能量衰减的因素、检测目标（如缺陷）对超声波的反射特性、传声媒质的本底噪声以及辐射阻抗等等。
决定换能器工作频率的影响因素有很多，如激励用电信号的频率、换能器的组装结构设计、工作原理的应用范围与限制条件、换能元件自身的材料物理特性等等。
换能器的许多重要性能，如指向性、发射声功率、接收灵敏度以及声场特性等都直接受其工作频率的影响。
因此，在确定或选择工作频率时必须兼顾各方面的因素予以综合考虑。
就一般而言，发射换能器在其谐振基频上工作时可获得最佳的工作状态，即能获得最大的电声转换效率和发射声功率。
同样，在此条件下，作为接收换能器也能获得最佳的频率响应和接收灵敏度。
2.换能器响应（灵敏度）这是指换能器（或整个仪器系统）输出端的特定量与输入端的另一特定量之比值，通常有以下几种具体性能：[1]接收电压灵敏度（又称接收电压响应，自由场电压灵敏度）：接收换能器输出端的开路电压与声场中引入换能器前存在于换能器声中心位置处自由场声压之比。
常用单位有伏特/微巴（V/μbar）、伏/帕（V/Pa）和分贝（dB）。
这里所谓的自由场是指均匀各向同性媒质中可以忽略边界影响时的声场。
有效声中心是指在发生器上或附近的一点，从远处观察时似乎声波是从该点发出的球面发散声波，即声源直径很小以至可以近似地把它看作点声源。
在给出换能器自由场电压灵敏度时，一般还应同时指明参考点，指定方向和输出端。
若是接收换能器输出端阻抗无限大时，则此时的接收电压灵敏度就称为开路灵敏度（或称开路响应）。
就所用单位而言，“伏特/微巴”意味着作用在换能器上的声压为1微巴（1μbar=0.1N/m2=1达因/厘米2）时在换能器输出端负载上可得到1伏特的电压，显然此值越大，则接收灵敏度越高，因为换句话来说，就是一定的声压作用能得到较大的开路电压。
在用分贝（dB）表示时：△dB=20lgM0（V/μbar）/1（V/μbar）这是以1V/μbar为零分贝（参考点灵敏度），将观测到的灵敏度除以参考点灵敏度所得到的商再取以10为底的对数并乘以20，从而得到用分贝表示的自由场电压灵敏度。
[2]接收电流灵敏度（接收电流响应，自由场电流灵敏度）：接收换能器输出端的短路电流与声场中引入换能器前存在于换能器声中心位置处自由场声压之比。
常用单位有安培/微巴（A/μbar），安培/帕（A/Pa）和分贝（dB）。
[3]声压灵敏度（声压响应）：接收换能器输出端开路电压与换能器接收面上实际声压之比，单位为伏特/帕（V/Pa）。
注意该参数与[1]是不同的。
[4]发送电压灵敏度（发送电压响应）：这是用于发射换能器的性能，它指在某频率下，在指定方向上，离开发射换能器有效声中心1米处的表观声压与施加在发射换能器输入端上的信号电压之比，单位为帕/伏特（Pa/V），故此参数和[1]相反。
[5]发送电流灵敏度（发送电流响应）：这也是用于发射换能器的，它指在某频率下，在指定方向上，离开发射换能器有效声中心1米处的表观声压与施加在发射换能器输入端上的信号电流之比，单位为帕/安培（Pa/A）。
[6]发送功率响应：在指定方向上离开发射换能器有效声中心1米处的表观均方声压与发射换能器输入功率之比，单位为平方帕（Pa2）。
[7]发送效率：发射换能器的总输出声功率与输入电功率之比。
在考虑输入电功率时，一般不计入为供应固定偏压或励磁用的电功率。
注意此参数与换能效率密切相关。
[8]频率响应：理想换能器的频率响应特性要求输出电压与声压成正比而与声波频率无关，这主要是用于接收换能器的性能，与频带范围有关。
3.频带宽度△f对换能器而言时，是指换能器发送响应或接收灵敏度响应的曲线上低于最大响应3分贝时两个频率之差，称为换能器的频带宽度△f （-3dB），如图所示：在图中，f0为最大响应时的频率，而频带宽度则为：△f=f2-f1换能器的频带宽度△f与换能器机械品质因素Qm和最大响应频率f0（机械共振频率）有关，他们三者的关系为：Qm=f0/△f4.品质因素Q这是对单自由度的机械或电学系统共振尖锐度或频率选择性的度量，有机械品质因素Qm和电学品质因素Qe两类。
特别要指出，机械品质因素Qm是换能器谐振特性、频带宽度或阻尼的一个量度，尤其是阻尼对换能器的工作状态有非常密切的关系。
Qm对换能器产生的波形和接收时的响应曲线等有着重要的影响。
机械品质因素Qm的定义为：Qm=ω0M/Rm=π/δ≈f0/△f式中：ω0-谐振时的角频率，即ω=2πf0；f0-机械共振频率；△f-频带宽度，它等于图1.6中的（f2-f1），这里的f1和f2分别是低于和高于f0的频率，在该频率处速度振幅将下降到它的极大值（谐振点）的1/（21/2），即20lg1/（21/2）=3dB；M-振动系统的等效质量，这在通常是把换能器当作具有分布常数来进行测定的；Rm-换能器机械阻抗的力阻分量，它相当于换能器中的能量消耗；δ-这是一个作自由振动但有阻尼的换能器的对数减缩，它等于Rm/2f0M对于Qm大的换能器，其频带宽度窄，在谐振频率点上有较高的灵敏度，即谐振峰尖锐，一个短促的电脉冲就能使高Qm值的发射换能器有一个较长持续时间的“振铃”存在（就像敲锣，击一下就会响一阵，然而在检测技术应用中则不希望出现这种“振铃”干扰），或者，在接收时会因“滤波”作用（即截止频率范围窄）而使输出的电信号不能准确代表真实的宽频带超声脉冲（同样以敲锣为例--击一下马上用手捂住锣面，则锣声短促即止）。
在实际应用中，需要施加到换能器上的发射电压在理论上能在辐射表面上产生尽可能大的振幅位移（达到谐振状态），而在撤除此电压后，换能器应能尽快地停振，即使得振幅回零（这样就可以产生短促的声脉冲）。
在接收状态下，则应使应力脉冲（声脉冲）施加到理想的接收换能器上时不会产生“振铃”现象，输出的电信号才能真实地再现应力波的情况。
从上述这些要求来看，都希望换能器的Qm值较低为好。
Qm值的大小除与换能元件本身的材料特性有关外，通常可以通过附加阻尼的方法来降低Qm值，而且，在Qm值较低时，换能器的频率响应将趋于较平坦的曲线，获得较好的，但也相应降低了灵敏度。
5.阻抗特性在检测系统中，换能器的作用可以等效于一个电路元件，可以利用电路回路的等效阻抗分析方法描述换能器的工作特性，换能器的阻抗特性与换能器本身的工作方式、组装结构以及换能元件的材料特性等密切相关。
换能器的阻抗特性还应该能与仪器发射电路的抗相匹配，才能达到最佳谐振状态--达到最佳发射特性。
6.指向性因素在检测技术中，一般都要求所使用的换能器有尖锐的指向性，就象使用聚光手电筒照明，这样有利于集中发射能量，在接收时能获得较高的信噪比，也有利于对检测目标的定位评定。
换能器的指向性与其辐射面尺寸、结构、工作频率和传声介质特性等相关，通常可用指向性因素来反映换能器的指向性：对于发射换能器，所谓指向性因素是指在发射声束的主轴线声压（最大值方向）上，远离发射换能器的某一定点处某频率的均方声压与通过该点和换能器同心的球面上某点同一频率的均方声压之比。
对于接收换能器，则是指沿换能器主轴线传来某频率声波所产生的电动势平方值与频率相同、方均根声压相同的扩散声场所产生的电动势平方值之比。
指向性因素也可以用分贝（dB）表示，这是称为指向性指数，它等于指向性因素的常用对数乘10。
对于发射换能器，指向性指数也可称作指向性增益。
点声换能器的指向性指数为：DI=10lgI/I0式中：I-与声源距离r的轴线上声强；I0- I0 =W/4πr2，W=∫sIds，这里W是声源向整个空间辐射的总功率。
7.噪音级由于换能器的内阻、导线或负载上分子（或原子）的热运动，即使在外来声压为零的情况下，换能器仍会有一定的电压输出，即为噪音电压Un，其值与换能器灵敏度（响应）U无关。
噪音电压的绝对值大小并不重要，重要的是它与换能器灵敏度的比值，通常采用相对噪音级表示，即：Nn=20lgUn/U （dB）显然，噪音级的值应越小越好。
除了上述几种主要性能外，在实际应用中反映换能器工作性能的因素还有动态范围、有效带宽、波束宽度、换能器损失等。
例如，本专业在超声检测技术中对所用的超声换能器有其特定的要求，包括：检测用超声换能器一般不需要大功率，而往往只需较小的功率，因为检测用超声波的声强应小到不至引起传声介质的性质发生变化，同时又有足够的强度使接收到的信号明显大于噪音（因此大多采用脉冲波，其瞬时功率较大可以保证有足够的信噪比，而平均功率较小，也使得换能器比较轻巧灵活便于使用）；作为检测用的换能器，由于是用作物理量的测量，故必须有较好的时间稳定性和温度稳定性等；在换能过程中，应尽可能保持波形不变（即波形畸变要尽可能地小）才能真实反映检测对象的特征；对换能器的振动方式有特殊要求，一边能在传声介质中激发出所需要波型的超声波，例如纵波、横波、瑞利波、兰姆波、爬波等等；此外，在检测条件、对象及环境的需要下，对换能器也有相应的特殊要求，如用于高温、低温环境，水下检测等等。
