第五章 光学薄膜系统的设计(一)
薄膜光学5

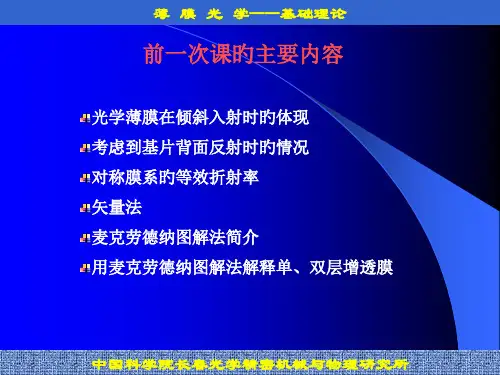

前一次课旳主要内容
光学薄膜在倾斜入射时旳体现 考虑到基片背面反射时旳情况 对称膜系旳等效折射率 矢量法 麦克劳德纳图解法简介 用麦克劳德纳图解法解释单、双层增透膜
中国科学院长春光学精密机械与物理研究所
薄 膜 光 学——经典膜系
经典膜系简介
❖增透膜 ❖分光膜 ❖反射膜 ❖滤光片 ❖特殊膜系
i n3 n1
in1
Y C / B n12 / n3
显然，在中心波优点旳反射率与单层膜相同。
中国科学院长春光学精密机械与物理研究所
薄 膜 光 学——经典膜系
1.2 双层增透膜
单 层 膜 、 λ/4-λ/4和 λ/2-λ/2型 双 层 增 透 膜 理 论 曲 线
5
4 3 2
% Reflectance
薄 膜 光 学——经典膜系
1.2 双层增透膜
上面讨论旳λ0／4- λ0／4 构造旳V形膜只能 在较窄旳光谱范围内有效地减反射，所以仅合适 于工作波段窄旳系统中应用．厚度为λ0／4- λ0／ 2型旳双层增透膜，在中心波长λ0两侧， 可望有 两个反射率极小值，反射率曲线呈W型，所以也 有把这种双层增膜称作为W型膜旳．对于中心波 长膜层和基片组合旳特征矩阵为
n1
Y n0
n2
n3
n0
中国科学院长春光学精密机械与物理研究所
薄 膜 光 学——经典膜系
1.2 双层增透膜
当折射率完全满足以上关系旳材料不能找到时，能够经 过厚度旳调整来到达，如图所示，n0、n3分别为入射介 质和基片旳折射率，n1和n2为折射率己拟定旳低折射率 和高折射率材料旳膜层，δ1、δ2便是待定旳膜层位相厚 度，用矢量法进行分析:
值为离开原点． 2． 矢量之间旳夹角仅决定于膜层旳光学厚度和所考察
《光学薄膜-范正修》课件
多光子光学薄吸收效应来制备具有 特殊光学性质的光学薄膜。
应用和优势
多光子光学薄膜具有较高的光学性能和稳定性，具 有应用前景广阔的潜力。
光学薄膜的应用领域
光学通讯
光学薄膜的反射、透过率等性能使得其在光学通讯领域有着广泛应用。
光学仪器
光学薄膜广泛应用于光学仪器中，如镜片、滤光片、分束器等。
反射率
正入射光与反射光之比，称为反射率。
色散性
物质对不同波长的光线所产生的折射率不同， 这种现象称为色散性。
光学薄膜的分类
1
单层光学薄膜
由一层材料制成的光学薄膜，其性能稳定，价格便宜。
2
多层光学薄膜
由多层不同材质的光学薄膜堆积而成，性能可调制，应用范围广。
3
光子晶体光学薄膜
利用光子晶体的晶格结构制成的光学薄膜，具有优异的光学性能，应用范围广泛。
光学薄膜-范正修PPT课件
范正修是一位著名的光学专家，他对光学薄膜做出了重要研究。
光学薄膜的定义
1 光学薄膜是什么？
光学薄膜是将多种材料按照一定顺序堆积在一起制成的具有特殊光学性质的膜。
2 作用和应用领域
光学薄膜具有良好的光学性能，使它被广泛应用于光学仪器、光学通讯、光学涂层等领 域。
光学薄膜的原理
光学薄膜的制备技术
光学薄膜的制备技术包括物理气相沉积、化学气相 沉积、溅射等多种方式。
光学薄膜的工艺流程
光学薄膜的制备工艺包括：基片处理、底层膜沉积、 中间层沉积、顶层膜沉积、后处理等流程。
光学薄膜的特性和性能
折射率
光在介质内传播时的速度与真空中的速度之比， 称为介质的折射率。
透过率
正入射光经过薄膜后，透过薄膜所形成的光线 的强度与未经过薄膜的光线的强度之比，称为 透过率。
光学薄膜设计与制备技术研究综述
光学薄膜设计与制备技术研究综述光学薄膜是一种具有特定光学性质的薄膜材料，广泛应用于光学器件、光学仪器、光学传感器等领域。
光学薄膜的设计与制备技术是光学薄膜领域的核心研究内容之一。
本文将对光学薄膜设计与制备技术的研究进展进行综述。
一、光学薄膜设计技术光学薄膜的设计是指根据特定的光学要求，通过计算和模拟，确定薄膜的材料组成、厚度分布和结构形式等参数。
光学薄膜设计技术主要包括传统设计方法和优化设计方法两种。
传统设计方法是基于薄膜的光学理论和经验公式，通过手工计算和试错的方式进行。
这种方法虽然简单易行，但设计结果往往不够精确和稳定。
优化设计方法是利用计算机辅助设计软件，通过建立数学模型和优化算法，自动搜索最佳设计方案。
这种方法能够充分利用计算机的计算能力，提高设计效率和准确性。
二、光学薄膜制备技术光学薄膜的制备是指将设计好的薄膜结构转化为实际的薄膜材料。
光学薄膜制备技术主要包括物理气相沉积、化学气相沉积和溅射沉积等方法。
物理气相沉积是通过在真空环境中，将薄膜材料加热至蒸发或溅射状态，使其沉积在基底上。
这种方法制备的薄膜具有较高的结晶度和光学性能，适用于制备高质量的光学薄膜。
化学气相沉积是利用气相反应，使薄膜材料以化学反应的形式沉积在基底上。
这种方法可以制备出大面积、均匀性好的薄膜，适用于大规模生产。
溅射沉积是通过将薄膜材料置于离子束轰击或电弧放电等作用下，使其沉积在基底上。
这种方法制备的薄膜具有较高的致密性和附着力，适用于制备耐磨、耐腐蚀的光学薄膜。
三、光学薄膜应用领域光学薄膜广泛应用于光学器件、光学仪器和光学传感器等领域。
其中，光学薄膜在光学器件中的应用最为重要。
光学薄膜在激光器中的应用是其中的典型代表。
激光器是一种将电能转化为光能的器件，其工作原理是通过光学薄膜的反射和透射，实现光的放大和反馈。
光学薄膜的设计和制备对激光器的性能和稳定性具有重要影响。
光学薄膜还广泛应用于光学传感器中。
光学传感器是一种利用光学薄膜的光学性质，实现对环境参数的检测和测量。

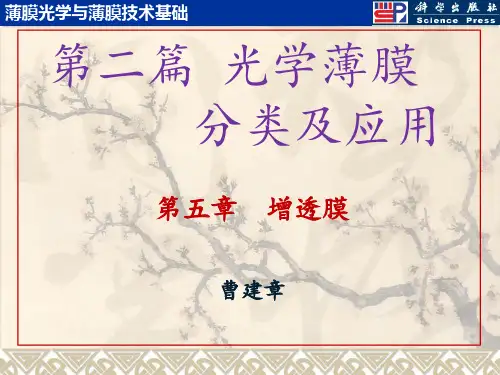

第二篇-第五章-增透膜PPT课件
