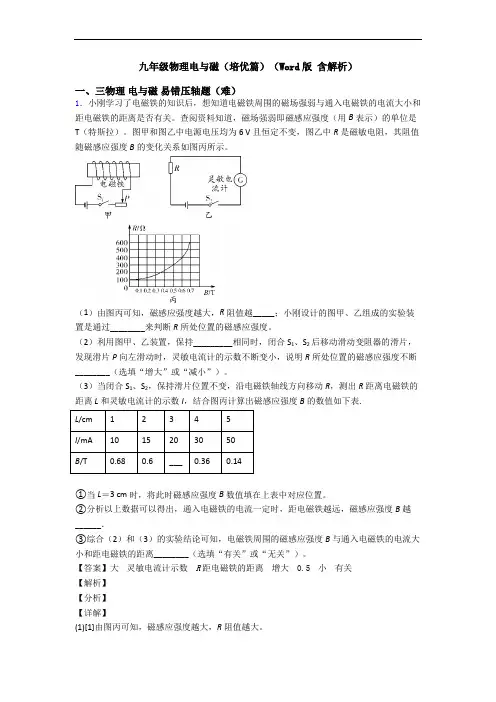

九年级物理下册电与磁（培优篇）（Word版含解析）一、三物理电与磁易错压轴题（难）1．小刚学习了电磁铁的知识后，想知道电磁铁周围的磁场强弱与通入电磁铁的电流大小和距电磁铁的距离是否有关。

查阅资料知道，磁场强弱即磁感应强度（用B表示）的单位是T（特斯拉）。

图甲和图乙中电源电压均为6 V且恒定不变，图乙中R是磁敏电阻，其阻值随磁感应强度B的变化关系如图丙所示。

（1）由图丙可知，磁感应强度越大，R阻值越_____；小刚设计的图甲、乙组成的实验装置是通过________来判断R所处位置的磁感应强度。

（2）利用图甲、乙装置，保持_________相同时，闭合S1、S2后移动滑动变阻器的滑片，发现滑片P向左滑动时，灵敏电流计的示数不断变小，说明R所处位置的磁感应强度不断________（选填“增大”或“减小”）。

（3）当闭合S1、S2，保持滑片位置不变，沿电磁铁轴线方向移动R，测出R距离电磁铁的距离L和灵敏电流计的示数I，结合图丙计算出磁感应强度B的数值如下表.L/cm12345I/mA1015203050B/T0.680.6___0.360.14①当L＝3 cm时，将此时磁感应强度B数值填在上表中对应位置。

②分析以上数据可以得出，通入电磁铁的电流一定时，距电磁铁越远，磁感应强度B越______．③综合（2）和（3）的实验结论可知，电磁铁周围的磁感应强度B与通入电磁铁的电流大小和距电磁铁的距离________（选填“有关”或“无关”）。

【答案】大灵敏电流计示数R距电磁铁的距离增大0.5小有关【解析】【分析】【详解】(1)[1]由图丙可知，磁感应强度越大，R阻值越大。

[2]图乙中R 是磁敏电阻，其阻值随磁感应强度B 的变化而变化，磁敏电阻的变化引起电路中电流的变化，实验中根据灵敏电流计示数判断R 所处位置的磁感应强度的强弱。

(2)[3]研究电磁铁周围的磁场强弱与通入电磁铁的电流大小是否有关，控制磁敏电阻R 到电磁铁的距离。

[4]灵敏电流计的示数不断变小，说明图乙电路中的电流不断减小，磁敏电阻的阻值不断增大，R 所处位置的磁感应强度不断增大。

(3) ①[5]由表可知当电流为15mA 时，磁感应强度B 为0.6T ，由图丙可知当磁感应强度B 为0.6T 时，磁敏电阻的阻值为400Ω，由欧姆定律可知，此时，磁敏电阻两端的电压为31510A 4006V U IR -==⨯⨯Ω=则电源电压为6V 。

当电流为20mA 时，磁敏电阻此时的电阻为-36V =3002010AU R I '==Ω'⨯ 由图丙可知电阻为300Ω时，磁感应强度B 为0.5T 。

②[6]由表中数据可以得出，通入电磁铁的电流一定时，距电磁铁越远，磁感应强度B 越小。

③[7]由（2）可知电磁铁周围的磁感应强度B 与通入电磁铁的电流大小有关；由（3）可知电磁铁周围的磁感应强度B 与距电磁铁的距离有关。

综合上述实验结论可知，电磁铁周围的磁感应强度B 与通入电磁铁的电流大小和到电磁铁的距离有关。

2．如图所示装置，闭合开关，用外力使导体棒ab 水平向右运动，发现导体棒cd 也随之运动．此装置中：（1）甲部分发生的是 ________现象，人们根据这一原理发明了 ________．（2）有一种“车窗爆破器”，陆续安装BRT 公交车的窗玻璃上，其原理是：当爆破器中的线圈有电流通过时，爆破器中的“钨钢头”会产生一个瞬间的冲击力，上述过程产生的能量转化是电能转化为机械能，图中 ____（甲/乙）部分产生的能量转化，与这一过程是相同的．【答案】电磁感应 发电机 乙【解析】（1）如图甲，用外力使导体棒ab 水平向右运动时，切割磁感线运动，产生了电流，所以甲部分发生的是电磁感应现象，人们根据这一原理发明了发电机，使电能的大量使用成为可能；（2）有一种“车窗爆破器”，陆续安装BRT 公交车的窗玻璃上，其原理是：当爆破器中的线圈有电流通过时，爆破器中的“钨钢头”会产生一个瞬间的冲击力，上述过程产生的能量转化是电能转化为机械能；图中乙部分，电流通过导体时，受到磁场力的作用而运动，所以乙部分的能量转化与这一过程是相同的．人们利用这一原理发明的电动机，为人们生产活动提供动力．点睛：注意区分研究电磁感应和磁场对通电导线作用力的两个装置，从能的转化看，两者是相反的，即电磁感应现象中将机械能转化为电能，而磁场对通电导线的作用力，将电能转化为机械能．3．在“探究影响电磁铁磁性强弱的因素”的实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。

(1)在实验时，通过______反映电磁铁的磁性强弱。

(2)当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数________(选填“增加”或“减少”)，说明电流越________，电磁铁磁性越强。

(3)根据图示的情境可知，________(选填“甲”或“乙”)的磁性强，说明电流一定时，____________，电磁铁磁性越强。

(4)根据右手螺旋定则，可判断出电磁铁乙的上端为________极。

(5)电磁铁吸引的大头针下端分散的原因是________________________________________。

(6)电磁铁在生产、生活中应用广泛，请写出其中的一个应用：____________。

【答案】吸引大头针数目的多少增加大甲线圈匝数越多S(南) 大头针被磁化，同名磁极相互排斥电磁起重机(或扬声器、磁悬浮列车等)【解析】【详解】(1)在实验时，通过吸引大头针数目的多少反映电磁铁的磁性强弱，利用转换法。

(2)当滑动变阻器滑片向左移动时，电阻变小，电路中的电流变大，电磁铁的磁性变强，电磁铁甲、乙吸引大头针的个数增加，说明电流越大电磁铁磁性越强。

(3)根据图示的情境可知，电磁铁甲吸引大头针的个数多，因此甲的磁性强，根据图示可知，电流相同，甲线圈匝数多，因此说明电流一定时，线圈匝数越多，电磁铁磁性越强。

(4)根据右手螺旋定则，可判断出电磁铁乙的上端为S(南)极。

(5)电磁铁吸引的大头针下端分散的原因是：大头针被磁化，同名磁极相互排斥。

(6)电磁铁在生产、生活中应用广泛，包括电磁起重机(或扬声器、磁悬浮列车等)。

4．如图所示是同学们安装的直流电动机模型．(1)在某次安装直流电动机模型活动中，小孙、小金、小星各自把安装好的电动机接入电路，闭合开关线圈均不转．若小孙用手轻轻一推转子，线圈就转动起来，则她的线圈不转的原因是_____________；若小金用手轻轻把电刷(铜片)弯曲一下，线圈就转动起来，则她的线圈不转的原因是______________；若小星在原磁体上加一块磁体，线圈就转动起来，则她的线圈不转的原因是________________．(2)线圈正常转动后，若把电源的两极对调一下，观察到线圈转动的________发生变化；若改变线圈中的电流大小，观察到线圈转动的________发生变化．(3)许多家用电器用到电动机，请你列举一种装有电动机的家用电器的名称：__________．【答案】线圈在平衡位置换向器与电刷接触不良(或摩擦过大)磁体磁性太弱方向速度电风扇(或洗衣机等)【解析】【分析】【详解】（1）闭合开关线圈均不转．小孙用手轻轻一推转子，线圈就转动起来，则她的线圈不转的原因是线圈在平衡位置，转动一个角度后，线圈两边受力不平衡，线圈会持续转动；小金用手轻轻把电刷（铜片）弯曲一下，线圈就转动起来，则她的线圈不转的原因是：换向器与电刷接触不良，无电流通过，也可能是摩擦过大，调整后摩擦力小了，线圈转动；若小星在原磁体上加一块磁体，线圈就转动起来，则她的线圈不转的原因是磁体磁性太弱．（2）直流电动机的转动方向与磁场方向和电流方向有关；线圈正常转动后，若把电源的两极对调一下，电流方向改变，所以观察到线圈转动的方向发生变化；若改变线圈中的电流大小，观察到线圈转动的速度发生变化．（3）许多家用电器用到电动机，日常家电中装有电动机的有：电风扇、洗衣机等．5．在物理学中，磁感应强度(用字母B表示，国际单位是特斯拉，符号是T)表示磁场的强弱，磁感应强度B越大，磁场越强；磁感线形象、直观描述磁场，磁感线越密，磁场越强。

（1）左图为某磁极附近磁感线的方向和分布的示意图。

由图可知，若在1处放置一个小磁针，当小磁针静止时，其指向应是右图中的 ___________。

（2）有一种磁敏电阻，其大小随磁场的强弱变化而变化。

某磁敏电阻R的阻值随磁感应强度B变化的图象如图所示，根据图线可知，磁敏电阻的阻值随磁感应强度B的增大而_________。

（3）利用该磁敏电阻的R-B特性曲线可以测量上图磁场中各处的磁感应强度。

①将该磁敏电阻R放置在磁场中的位置1处。

小明设计了一个可以测量该磁敏电阻R的电路，所提供的实验器材如图所示，其中磁敏电阻所处的磁场未画出。

请你将该实验电路连接完整，要求滑动变阻器的滑片向B端滑动时连入电路的电阻变大__________。

②连接电路时，开关应______，闭合开关前，滑动变阻器的滑片P应位于____ （填“A”或“B”）端，可以起到_____________的作用。

③闭合开关后，发现电流表无示数，电压表有示数且接近于电源电压，则电路中出现的故障可能是______________。

④排除故障，正确接线后，测得的数据如上表所示，该磁敏电阻的测量值为___________Ω；再根据该磁敏电阻的R-B特性曲线可知，1处的磁感应强度为___________T。

⑤在实验过程中，仅将磁敏电阻从1处移至2处，其它条件不变，那么电压表的示数___________。

(填“增大”、“减小”或“不变”)【答案】甲增大见解析所示断开 B 保护电路磁敏电阻断路 500 1.0 减小【解析】（1）根据磁场方向的规定可知，磁针在磁场中时，N极所指的方向即为该点的磁场方向，所以若在1处放置一个小磁针，当小磁针静止时，其指向即N极指向与右图中的甲图相同；（2）根据图线可知，磁敏电阻的阻值随磁感应强度B的增大而增大。

（3）根据伏安法测量电阻的电路图，如图要使滑动变阻器的滑片向B端滑动时连入电路的电阻变大，应连接电源正极到滑动变阻器的A接线柱，再连接接线柱C到电流表的正接线柱，如图：②根据电路连接的一般要求，连接电路时，开关应断开，为了保护电路，闭合开关前，滑动变阻器的滑片P应位于阻值最大端，即B端，以起保护电路的作用。

③闭合开关后，发现电流表无示数，则电路中出现了断路性故障，电压表有示数且接近于电源电压，说明电压表串联在了电路中，故电路中出现的故障可能是磁敏电阻断路。

④排除故障，正确接线后，测得的数据如上表所示，根据第一组数据计算可得该磁敏电阻的测量值为：；再根据该磁敏电阻的R-B特性曲线可知，磁敏电阻的阻值为500Ω时，1处的磁感应强度为1.0T。
