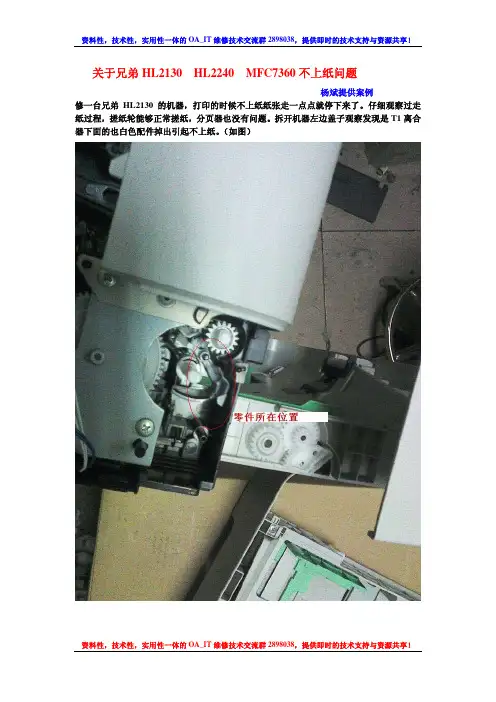

杨斌提供案例 修一台兄弟 HL2130 的机器,打印的时候过程,搓纸轮能够正常搓纸,分页器也没有问题。拆开机器左边盖子观察发现是 T1 离合 器下面的也白色配件掉出引起不上纸。 (如图)

兄弟打印机HL2140清零

兄弟打印机HL2140清零

兄弟打印机HL2140已加墨粉TONER黄灯亮打印不了怎么回事
专业硒鼓生产商为你描述如下:
兄弟激光打印机粉盒加完粉后,需将粉盒上复位齿轮复位,即粉盒清零,这样粉盒一装机,打印机左内侧新粉盒传感器才与复位齿轮相接触,这样打印机就可以识别你安装了新的粉盒,打印机自动由高到低的给粉盒加一个显影偏压,确保整体打印过程黑度均匀。

复位齿轮位置:在粉盒有齿轮边,你可以看到有个半圆形的里面有个异形齿轮,那就是复位齿轮。

复位方法:将复位齿轮置于初始位置。

如图所示。

如果打印或加粉方面碰到什么问题,欢迎到我百度空间联系,我们将在线为你解答。

brother 黑白激光机故障案例解析

brother 黑白激光机故障案例解析
黑白激光机 故障案例
BCN 技术服务部 2011.02
BCN 技术服务部
DCP-7010无法复印
故障现象:
77报告可以正常打印,但在正常模式下无法复印,按复印键有报警声, 显示屏上无任何错误信息。
故障判断: 1.打出原故障主板的77报告,发现74代码后面的值“C7”有异样。
2.把74代码改为0120确认后,再重新改为1020并确认。然后再次打印 77报告,显示74代码后面的值“02”(常见值)。 3.恢复到正常用户模式下,复印打印均正常。
BCN 技术服务部
MFC7340打印一张后显示“墨粉用尽”
适合机型:ALL2系列各种型号 故障情况: 维修站收到客户一台MFC7340,能够正常待机,但打印或复印一张 纸后,液晶屏显示“墨粉用尽”。 维修经过: 首先把粉盒的拨杆拨到新粉初始状态,待机状态下装入硒鼓粉盒 , 打印一张后依然报错。查看机架,没有发现机架变形、断裂现象 。 打开左边盖,拆除电机组件,仔细观察机架上各高压触点,发现有 一触点异常(见下图),钢丝一端伸进塑料方孔里(机架内侧), 用尖嘴钳将钢丝恢复到正常位置后打印复印十几张再无出现故障 。 小结: 该钢丝触点与硒鼓触点连接,打印时充放电异常造成报“墨粉用尽” 错误。
须同时更换电源板和定影。
BCN 技术服务部
通讯板的损坏导致主板的损坏
适用机型:MFC7420, FAX2820, MFC7220
通讯板是否已损坏的简单判断和测量方法:
用数字万用表测量通讯板上 万用电表量程 调到电阻 2K档D1(见下图1) 正常电阻值均在 1.27K 左右。 2) 和继电器的11和 2脚(见下图 1. 若电阻都在0.02K左右。 量程调到电阻2K档,正常电阻值均在1.27K左右。 2. 或阻值在460欧姆左右。 继电器11和2脚 继电器 A:电阻都在0.02K左右,表明该二极管已被击穿 表明该二极管已损坏。 B:继电器的11和2脚,阻值异常(几十M)和二极管阻值同时变大 (高于1.8K)。 继电器的 11和2脚,正常值为 1.27K,1.27K正常值。 C:D1阻值在 460欧姆左右,远低于 若测量阻值异常(几十M) 出现上诉3 种情况 ,通讯板都会损坏主板, B现象的通讯板损坏主板后, 同时二极管 D1 阻值变大(高于 1.8K) 其继电器和二极管也会被击穿。 二极管 D1 说明通讯板损坏主板后, 其继电器和二极管也被损坏。

兄弟HL2130_2240不上纸维修案例

兄弟HL2130_2240不上纸维修案例

资料性,技术性,实用性一体的 OA_IT 维修技术交流群 2898038,提供即时的技术支持与资源共享!
资料性,技术性,实用性一体的 OA_IT 维修技术交流群 2898038,提供即时的技术支持与资源共享!
更换这个零件后机器恢复正常,这个问题也可以用于 HL2240.MFC7360 等机器。提供给大 家做参考,不足之处请大家见谅。
资料性,技术性,实用性一体的 OA_IT 维修技术交流群 2898038,提供即时的技术支持与资源共享!
Байду номын сангаас
关于兄弟 HL2130
HL2240
MFC7360 不上纸问题
杨斌提供案例 修一台兄弟 HL2130 的机器,打印的时候不上纸纸张走一点点就停下来了。仔细观察过走 纸过程,搓纸轮能够正常搓纸,分页器也没有问题。拆开机器左边盖子观察发现是 T1 离合 器下面的也白色配件掉出引起不上纸。 (如图)
资料性,技术性,实用性一体的 OA_IT 维修技术交流群 2898038,提供即时的技术支持与资源共享!

HL2140_2150N_2170W维修手册(维修站)

HL2140_2150N_2170W维修手册(维修站)
在本章的后半部分还提供了设备的主要部分中可能出现的问题范例以及相应的故障排除步骤。
第 2 章 定期维护
对耗材和定期维修部件作了详细的说明。本章还提供了拆卸和重新安装定期维修部件的步骤。
第 3 章 拆卸和重新安装
详细说明了设备拆卸和重新安装的步骤以及相关的注意点。为维修人员提供了一目了然的流程 图以便用最快方式拆卸相关部件。
本章对维修模式进行了说明。维修模式是专为通过控制面板上的按键对设备进行检查、设定和 调整而设计的特定模式。
本章还附有各种隐蔽功能菜单,它们可激活设定和功能或者重置部件寿命。
第 6 章 电路图、接线图
提供了接线图以及关于各电路板之间连接的电路图。
附录 1 序列号系统
附录 2 螺丝目录
附录 3 消去私人信息
内部机密
前言
本维修手册内容包括激光打印机 (下文指 " 本设备 ")售后服务时必需的基本信息。这些信息对于 维修人员用以维持较高的打印质量和打印机性能而言至关重要。 本维修手册内容涵盖 HL-2140/2150N/2170W 打印机。 本手册包括以下章节:
第 1 章 故障排除
对错误信息进行了详细的说明并列出了在设备出现任何错误或故障时用于自我诊断功能的代码。 当出现任何错误信息时,请参照本章以便找到需要检查或更换的部件。
3.1 无纸张送入 ...........................................................................................................................1-16 3.2 双页送入 ...............................................................................................................................1-16 3.3 卡纸 ......................................................................................................................................1-17 3.4 纸面上的污点 ........................................................................................................................1-18 3.5 纸张皱褶 ...............................................................................................................................1-18 3.6 出纸辊 2 附近纸张呈波浪形 / 蛇纹管状折叠 ..........................................................................1-18 3.7 纸张卷曲 ...............................................................................................................................1-19

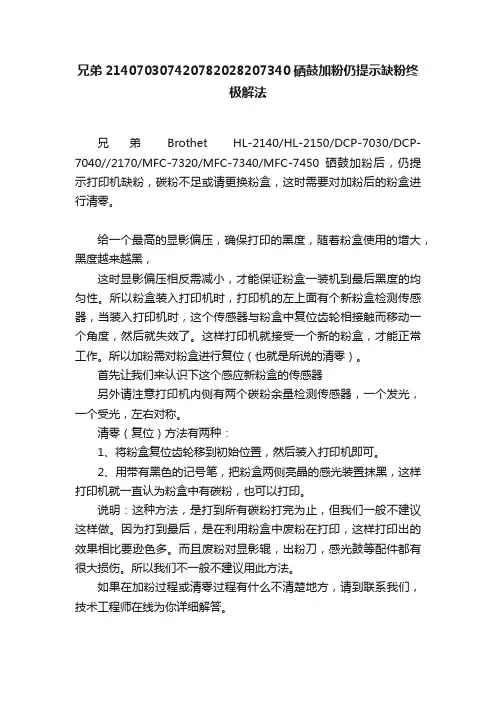

兄弟214070307420782028207340硒鼓加粉仍提示缺粉终极解法

兄弟214070307420782028207340硒鼓加粉仍提示缺粉终极解法

兄弟214070307420782028207340硒鼓加粉仍提示缺粉终
极解法
兄弟Brothet HL-2140/HL-2150/DCP-7030/DCP-7040//2170/MFC-7320/MFC-7340/MFC-7450硒鼓加粉后,仍提示打印机缺粉,碳粉不足或请更换粉盒,这时需要对加粉后的粉盒进行清零。

给一个最高的显影偏压,确保打印的黑度,随着粉盒使用的增大,黑度越来越黑,
这时显影偏压相反需减小,才能保证粉盒一装机到最后黑度的均匀性。

所以粉盒装入打印机时,打印机的左上面有个新粉盒检测传感器,当装入打印机时,这个传感器与粉盒中复位齿轮相接触而移动一个角度,然后就失效了。

这样打印机就接受一个新的粉盒,才能正常工作。

所以加粉需对粉盒进行复位(也就是所说的清零)。

首先让我们来认识下这个感应新粉盒的传感器
另外请注意打印机内侧有两个碳粉余量检测传感器,一个发光,一个受光,左右对称。

清零(复位)方法有两种:
1、将粉盒复位齿轮移到初始位置,然后装入打印机即可。

2、用带有黑色的记号笔,把粉盒两侧亮晶的感光装置抹黑,这样打印机就一直认为粉盒中有碳粉,也可以打印。

说明:这种方法,是打到所有碳粉打完为止,但我们一般不建议这样做。

因为打到最后,是在利用粉盒中废粉在打印,这样打印出的效果相比要逊色多。

而且废粉对显影辊,出粉刀,感光鼓等配件都有很大损伤。

所以我们不一般不建议用此方法。

如果在加粉过程或清零过程有什么不清楚地方,请到联系我们,技术工程师在线为你详细解答。

兄弟HL-2140打印机拒绝工作、硒鼓及墨粉清零方法

兄弟HL-2140打印机拒绝工作、硒鼓及墨粉清零方法

兄弟HL-2140拒绝工作、硒鼓及墨粉清零方法
一、粉仓清零
只要在机器碳粉报警后(Toner灯闪烁)实施粉仓清零即可。

清零方法如下:
开机情况下,取出粉仓或者硒鼓单元,平放在桌面上,在其右侧有一个小方块(见下图,粗箭头所指即是),此乃机关所在。

墨粉报警后该滑块肯定处于底部,现在用平头改锥小心深入滑块下面的缝隙中,试探着转动改锥,利用杠杆作用把该滑块撬动,慢慢凭感觉用力,你会听到嗒嗒的声音,滑块被举起。

嗒嗒声中,最终滑块沿着弯曲箭头所示路径被推至顶端。

现在把硒鼓单元放入机器中,关上前盖,机器自检后,黄色Toner灯不再闪烁,说明计数器已经清零。

为验证,我在清零前后分别打印了机器设置页(快速连续按动Go键三下),如下图。

看Toner条显示,从零变成满,并且打印的颜色也深些,说明机器认为碳粉满仓。

用这种方法可以榨干最后一粒粉,直至彻底无粉再加粉。

二、硒鼓计数器清零
从上面的设置页可以看到,硒鼓寿命也会被计数,即DRUM条显示为空后,机器就提示更换硒鼓,并拒绝工作。

出现下图提示:
此时旧硒鼓仍能继续使用,但是必须对硒鼓计数器清零,方法如下:开机情况下,打开前盖,按住GO键不放(此时因前盖已打开,必须按住
机器内部的白色钮,如下图圆圈所示位置),约4秒钟,面板上三个灯依次亮起,又同时熄灭,此时松手。

然后取出硒鼓单元,再重新装入机器,关上前盖,机器自检,完成清零。

连续快速按下GO键三次,打印设置页,可以见到硒鼓条(DRUM)显示满了。

打印机又可恢复工作了。

兄弟一体机维修故障处理以及代码分析大全

兄弟一体机维修故障处理以及代码分析大全
01、检测打印头
05、检测扫描器
55、做白平
三、激光传真机(如兄弟2880、2820、7420、8370等)
01、检测打印头
05、检测扫描器
09、打印测试页,查看故障是否因为硒鼓造成
55、做白平
兄弟系列传真机、传真一体机(315、325MC、1280、1980MC、218 、228、2880、8370)的清零方法:
1.按 功能键 *号键 (快速)按2864 进入维修模式 ;
2.按91 等侯一会;描调试:待机状态下先按"MENV"键然后依次很快按下*2864夜晶屏显示OC READY按5白纸走出(先放上一张白纸)夜晶回复"MAINTENCE"按99退出即可!
3)按“3”“1”进入
4)将光标移动到第八位,把“1”更改成“0”。
兄弟传真机全清:功能/设定-*-2864 (要求2秒内完成),退出维修模式:9-9。
一、热敏纸传真机(如兄弟218、228、315、325、195、190)常用的维修资料:
01、检测打印头
05、检测扫描器
55、做白平
二、色带传真机(如兄弟1280、1980、728、738、1970、1035、1035E等)常用的维修资料:
兄弟一体机维修故障 更多故障技术问题解决请咨询010-60125511 免费提供技术支持
兄弟一体机故障处理以及代码分析大全(适用于兄弟390/600/680/740/780/1270等)
在两秒钟内连续输入 “FUNCTION”、“*”、“2”、“8”、“6”、“4”即可进入维修模式。在维修模式下如果想返回待机状态,只要连续按两下“9”即可。(以兄弟515为例)进入维修方式后,首先放好白纸,输入代码“55”,机器会显示“SCANER ARER SET”“WHITE LEVEL INIT”,按下“启动/复印”键,补偿完成。开机就发出异常响声故障处理

兄弟2140硒鼓清零方法

兄弟2140硒鼓清零方法

兄弟2140硒鼓清零方法
兄弟 HL-2140 拒绝工作、硒鼓及墨粉清零方法
一、粉仓清零
只要在机器碳粉报警后(Toner 灯闪烁)实施粉仓清零即可。

清零方法如下:开机情况下,取出粉仓或者硒鼓单元,平放在桌面上,在其右侧有一个小方块(见下图,粗箭头所指即是),此乃机关所在。

墨粉报警后该滑块肯定处于底部,现在用平头改锥小心深入滑块下面的缝隙中,试探着转动改锥,利用杠杆作用把该滑块撬动,慢慢凭感觉用力,你会听到嗒嗒的声音,滑块被举起。

嗒嗒声中,最终滑块沿着弯曲箭头所示路径被推至顶端。

现在把硒鼓单元放入机器中,关上前盖,机器自检后,黄色 Toner 灯不再闪烁,说明计数器已经清零。

为验证,我在清零前后分别打印了机器设置页(快速连续按动 Go 键三下),如下图。

看 Toner 条显示,从零变成满,并且打印的颜色也深些,说明机器认为碳粉满仓。

用这种方法可以榨干最后一粒粉,直至彻底无粉再加粉。

二、硒鼓计数器清零
从上面的设置页可以看到,硒鼓寿命也会被计数,即 DRUM 条显示为空后,机器就提示更换硒鼓,并拒绝工作。

出现下图提示:此时旧硒鼓仍能继续使用,但是必须对硒鼓计数器清零,方法如下:
开机情况下,打开前盖,按住 GO 键不放(此时因前盖已打开,必须按住机器内部的白色钮,如下图圆圈所示位置),约 4 秒钟,面板上三个灯依次亮起,又同时熄灭,此时松
手。

然后取出硒鼓单元,再重新装入机器,关上前盖,机器自检,完成清零。

连续快速按下GO 键三次,打印设置页,可以见到硒鼓条(DRUM)显示满了。

打印机又可恢复工作了。

兄弟打印机维修_兄弟2140打印机故障处理方法

兄弟打印机维修_兄弟2140打印机故障处理方法

兄弟2140打印机常出现的问题:一,更换硒鼓或粉盒后LED灯仍然常亮.若更换完新的硒鼓单元后未重置硒鼓计数器,Drum(硒鼓)LED灯将仍然常亮或闪烁。

Drum Life End Soon请按以下步骤操作,以重置硒鼓计数器。

注: 以下图例是以举例的设备为例,可能会于您的Brother设备不同。

Caution请仅在更换硒鼓单元后重置硒鼓计数器。

如果您将未到寿命的硒鼓单元重置,那么剩余的硒鼓寿命将不会准确显示。

1.确认设备电源已打开。

2.打开前盖。

3.要重置硒鼓计数器,按住Go键4 秒钟直至所有LED亮起。

所有四个LED灯都亮起后,松开不按Go键。

4.合上设备前盖。

5.确保Drum(硒鼓) LED灯熄灭。

2.打印机卡纸了,如何取出来?1.打开前盖.2.慢慢从设备中拉出硒鼓单元和墨粉盒组件.Note如果你不能取出硒鼓单元和墨粉盒组件, 请用另一只手固定设备卡住的纸张将随硒鼓单元和墨粉盒组件一同被拉出. 如果纸张仍然在设备内, 请轻轻将其取出3.合上前盖.Caution此时请勿装回硒鼓单元和墨粉盒组件.4.将纸盒从打印机中完全拉出.5.将卡住的纸张从打印机中向下拉出.6.打开后盖(后出纸托板).7.朝您自己的方向按下拉杆, 以打开定影单元盖(1).8.将卡住的纸张从定影单元中拉出.Caution在您刚使用过打印机后,打印机内部的一些零件温度会非常高。

因此,在您触摸打印机内部零件前请等待打印机冷却.9.关闭后盖(后出纸托板).10.按下绿色锁杆并从硒鼓单元中取出墨粉盒. 如果硒鼓单元内有卡纸,请将其清除.Caution•小心处理墨粉盒. 如果墨粉溅到您的手上或衣服上,请立刻擦去并用冷水清洗.•为避免出现打印质量问题,不要触摸图片中阴影部分所示的部件.11.将墨粉盒装回硒鼓单元, 直到卡入正确位置并发出声响. 若正确安装墨粉盒, 绿色锁定杆将会自动抬起.12.将硒鼓单元和墨粉盒组件装回打印机.13.将纸盒牢固地装回打印机.14.合上前盖. 打印机将自动继续打印.以上是常见打印机的故障,更多故障请咨询当地的兄弟维修中心.。

兄弟2140打印机指示灯图

兄弟2140打印机指示灯图

兄弟2140打印机指示灯图[LED指示灯]就绪(绿色)LED闪烁。

墨粉,硒鼓和错误指示灯熄灭。

LED指示灯的含义:热身本机正在热身。

降温机器正在降温。

等待几秒钟,直到机器内部降温。

接收数据本机正在接收数据从内存中的计算机或数据处理。

资料剩余还有就是在计算机的内存剩余打印数据。

如果就绪指示灯闪烁很长一段时间,并没有印,按下“Go”按钮,打印内存中剩余的数据。

回到例子LED显示>>[LED指示灯]碳粉(黄色)LED开启2秒和3秒。

就绪(绿色)LED。

鼓和错误指示灯熄灭。

LED指示灯的含义:TONER LOW的将需要尽快更换碳粉匣。

买一个新的墨粉盒时更换碳粉表示准备。

回到例子LED显示>>[LED指示灯]碳粉(黄色)LED。

鼓,错误和就绪指示灯熄灭。

LED指示灯的含义:更换墨粉(停止模式)更换一个新的硒鼓。

请指示,“更换墨粉” 。

墨盒错误硒鼓单元组件安装不正确。

采取的硒鼓单元的机器,并把它回。

请指示,“墨盒错误” 。

没有碳粉打开前盖,安装碳粉盒。

请参阅的指示,“没有碳粉” 。

回到例子LED显示>>[LED指示灯]碳粉(黄色)指示灯亮。

就绪(绿色)LED。

鼓和错误指示灯熄灭。

LED指示灯的含义:更换碳粉(继续模式)机器继续打印,直到LED指示碳粉结束。

回到例子LED显示>>[LED指示灯]碳粉(黄色)LED。

错误(红色)LED。

鼓和就绪指示灯熄灭。

LED指示灯的含义:碳粉截至更换一个新的硒鼓。

请指示,“更换墨粉” 。

回到例子LED显示>>[LED指示灯]鼓(黄色)LED开启2秒和3秒。

就绪(绿色)LED。

碳粉和错误指示灯熄灭。

LED指示灯的含义:鼓很快结束将需要尽快更换硒鼓单元。

我们建议,你得到一个新的硒鼓单元,以取代目前的。

请指示,“更换鼓” 。

回到例子LED显示>>[LED指示灯]鼓(黄色)LED。

就绪(绿色)LED。

碳粉和错误指示灯熄灭。

兄弟打印机HL-2140问题解决

兄弟打印机HL-2140问题解决

兄弟打印机HL-2140问题解决看卡在哪里部位啊,出纸口那里卡纸吗?卡成什么情况?是卷起来了?卷起来的话换定影器吧,八成不好了,如果是纸出来大概3分之1不动了,那有可能是传感器脏了或出问题了定影组件或出纸后盖上的传感是不是可以活动正常复位,清理下就可以了 1,上纸不顺畅 2,传感器没有归位。

3,机器里面有纸屑挡住传感器。

这个机器加了粉要清零下解决方法:1,把粉盒左边三个螺丝卸下,把那个半月形扣子转到上面去(现在下面),再装好就可以 2,找点纸把粉盒两边的透明感光孔堵上也可以,平时提示没粉的时候也可以堵上就不提示了,粉可以用的很干净的3,把出粉的磁辊,逆时针转一圈,同时把左边的那个半月形槽里的扣往上推到顶,装回机器就可以用了纸张传感器有问题激光打印机往往在打印过程中会出现卡纸的现象,除了打印机内有异物和打印纸不规范以外,还有一些原因也会导致激光打印机卡纸。

当利用主机发样时,打印机不工作。

打开打印机发现里面没有异物,温度也不高,这时就需要检查打印机的内部部件是否损坏。

1、搓纸部件损坏打印机的纸张通道各个部位都装有卡纸检查开关或传感器,打印机在工作时要定时检查纸的通过状态,若纸张在某部位没有及时被送走,或进纸搓纸辊没有吸到纸,也会报卡纸错误,常见的原因就是搓纸辊损坏,搓纸电机损坏或电路损坏。

这种故障只能维修或更换。

2、纸路传感器故障在走纸通道中,传感器非常重要,如果传感器本身损坏、被劣质碳粉、灰尘污染或被纸屑挡住光线,就会造成传感器无法正常工作,这样机器将始终处于卡纸状态。

遇到这种情况,应首先检查送纸检测传感器和排纸检测传感器是否损坏。

摇动送纸检测传感器杆,检测DC控制器电路板上接插件的电压是否在0~5V间变化,若不是,则高压电源有问题,需要更换高压电源电路板;若是,就继续检查DC控制器电路和排纸检测传感器。

另外,一定要选用高质量的专业碳粉。

3、驱动部件失灵驱动离合器、齿轮和轴打滑都会使纸张传输失常,造成卡纸。

兄弟HL-2140清零方法

兄弟HL-2140清零方法

兄弟 HL-2140 拒绝工作、硒鼓及墨粉清零方法一、粉仓清零只要在机器碳粉报警后(Toner 灯闪烁)实施粉仓清零即可。

清零方法如下:开机情况下,取出粉仓或者硒鼓单元,平放在桌面上,在其右侧有一个小方块(见下图,粗箭头所指即是),此乃机关所在。

墨粉报警后该滑块肯定处于底部,现在用平头改锥小心深入滑块下面的缝隙中,试探着转动改锥,利用杠杆作用把该滑块撬动,慢慢凭感觉用力,你会听到嗒嗒的声音,滑块被举起。

嗒嗒声中,最终滑块沿着弯曲箭头所示路径被推至顶端。

现在把硒鼓单元放入机器中,关上前盖,机器自检后,黄色 Toner 灯不再闪烁,说明计数器已经清零。

为验证,我在清零前后分别打印了机器设置页(快速连续按动 Go 键三下),如下图。

看 Toner 条显示,从零变成满,并且打印的颜色也深些,说明机器认为碳粉满仓。

用这种方法可以榨干最后一粒粉,直至彻底无粉再加粉。

二、硒鼓计数器清零从上面的设置页可以看到,硒鼓寿命也会被计数,即 DRUM 条显示为空后,机器就提示更换硒鼓,并拒绝工作。

出现下图提示:此时旧硒鼓仍能继续使用,但是必须对硒鼓计数器清零,方法如下:开机情况下,打开前盖,按住 GO 键不放(此时因前盖已打开,必须按住机器内部的白色钮,如下图圆圈所示位置),约 4 秒钟,面板上三个灯依次亮起,又同时熄灭,此时松手。

然后取出硒鼓单元,再重新装入机器,关上前盖,机器自检,完成清零。

连续快速按下 GO 键三次,打印设置页,可以见到硒鼓条(DRUM)显示满了。

打印机又可恢复工作了。

可以关注我们问答堂的官方微博,参与讨论更多问题,点击右侧的微博。

更多的打印机的使用问题可以到论坛发帖实时讨论:中关村在线-办公论坛希望以上信息对你有所帮助。

brother 黑白激光机故障案例

brother 黑白激光机故障案例
首先把粉盒的拨杆拨到新粉初始状态待机状态下装入硒鼓粉盒打开左边盖拆除电机组件仔细观察机架上各高压触点发现有一触点异常见下图钢丝一端伸进塑料方孔里机架内侧用尖嘴钳将钢丝恢复到正常位臵后打印复印十几张再无出现故障小结
黑白激光机 故障案例
BCN 技术服务部 2011.02
BCN 技术服务部
DCP-7010无法复印
须同时更换电源板和定影。
BCN 技术服务部
通讯板的损坏导致主板的损坏
适用机型:MFC7420, FAX2820, MFC7220
通讯板是否已损坏的简单判断和测量方法:
用数字万用表测量通讯板上 万用电表量程 调到电阻 2K档D1(见下图1) 正常电阻值均在 1.27K 左右。 2) 和继电器的11和 2脚(见下图 1. 若电阻都在0.02K左右。 量程调到电阻2K档,正常电阻值均在1.27K左右。 2. 或阻值在460欧姆左右。 继电器11和2脚 继电器 A:电阻都在0.02K左右,表明该二极管已被击穿 表明该二极管已损坏。 B:继电器的11和2脚,阻值异常(几十M)和二极管阻值同时变大 (高于1.8K)。 继电器的 11和2脚,正常值为 1.27K,1.27K正常值。 C:D1阻值在 460欧姆左右,远低于 若测量阻值异常(几十M) 出现上诉3 种情况 ,通讯板都会损坏主板, B现象的通讯板损坏主板后, 同时二极管 D1 阻值变大(高于 1.8K) 其继电器和二极管也会被击穿。 二极管 D1 说明通讯板损坏主板后, 其继电器和二极管也被损坏。
故障情况:
维修站接收一台MFC7340,开机无显示,有轻微“吱吱”声,测量电源 板输出电压正常,更换主板后故障依旧。 维修经过: 机器通电无显示,马达亦不转,首先测量电源板电压输出正常。然后查 看通讯板在主板上的接口和USB口旁边的元器件也没有明显烧焦痕迹。 故仅连接电源板和面板插线于主板上(最小系统化)后通电,机器有启 动声音,LCD能正常显示,判断故障出在其他部件上。再依次在主板上 单独插上激光器、平板扫描仪和主马达插线,开机均有显示,而当单独 插上高压板插线时无显示。更换高压板后打印、复印均正常。

兄弟打印机HL2140已加墨粉TONER黄灯亮打印不了怎么回事

兄弟打印机HL2140已加墨粉TONER黄灯亮打印不了怎么回事

兄弟打印机HL2140已加墨粉TONER黄灯亮打印不了怎么回事这个机器加了粉要清零下解决方法:1,把粉盒左边三个螺丝卸下,把那个半月形扣子转到上面去(现在下面),再装好就可以2,找点纸把粉盒两边的透明感光孔堵上也可以,平时提示没粉的时候也可以堵上就不提示了,粉可以用的很干净的3,把出粉的磁辊,逆时针转一圈,同时把左边的那个半月形槽里的扣往上推到顶,装回机器就可以用了兄弟单一打印功能打印机恢复出厂设置:打开前盖取出硒鼓,按GO等所有灯闪一次上回硒鼓盖上前盖!!兄弟多功能一体机(有数字面版)恢复出厂设置:机器开机情况下按住(功能/设定)键插回电源等7秒输如01再等7秒输入99 OK一般兄弟机器加粉是加联想2030的粉!!!加粉之前要把粉仓清洁干净!一定要干净!!!兄弟多功能一体机(有数字面版)机器恢复出厂设置后要关闭打印报告,不然每次发完传真要打印一张报告的!建议恢复出厂设置后: 按(功能/设定)输入241等3秒选择OFF 这样就OK了!!!!! 兄弟7030打印机加粉后还显示墨粉用尽,怎么办?今天,又学了一招。

兄弟7030打印机加粉后还显示墨粉用尽,这时该怎么办呢?(型号:TN--2115)答案:要复位。

那么如何复位呢?首先,正面对着TN--2115粉仓,这时要找准位置,在粉仓的右边有一个加粉的白色的塑料塞子(就叫加粉孔吧),打开它就可以加粉了。

然后,在粉仓的左边有一个C形的突出卡子,这个卡子在加粉孔的正对面,在这里有一个杆,可以轻微活动的,复位就靠这个杆(就叫复位杆吧),复位前粉盒平放时这个杆是水平的,复位后,它就是垂直的了。

可是这个杆要想垂直,却扳不动,这时别硬扳,往上找有个白色的小塞子(就叫转动轴吧),找个合适的螺丝刀啥的拧,它可以转动,如转动后会带动粉轴以及齿轮转动就找对了。

这时转动转动轴,边观察复位杆有无跟着转动,当复位杆转动到垂直时,就复位成功了。

最后,就是准备打印环节了。

目前,我只研究到这里,还有一些问题留待需要时继续探究。
