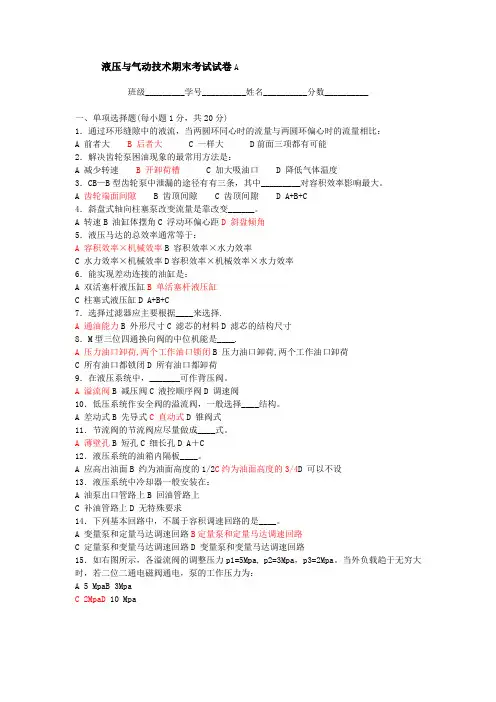

液压与气动技术期末考试试卷A
液压与气动技术期末考试试卷A
液压与气动技术期末考试试卷A班级_________学号__________姓名__________分数__________一、单项选择题(每小题1分,共20分)1.通过环形缝隙中的液流,当两圆环同心时的流量与两圆环偏心时的流量相比:A 前者大B 后者大C 一样大D前面三项都有可能2.解决齿轮泵困油现象的最常用方法是:A 减少转速B 开卸荷槽C 加大吸油口D 降低气体温度3.CB—B型齿轮泵中泄漏的途径有有三条,其中_________对容积效率影响最大。
A齿轮端面间隙 B 齿顶间隙 C 齿顶间隙 D A+B+C4.斜盘式轴向柱塞泵改变流量是靠改变______。
A 转速B 油缸体摆角C 浮动环偏心距D 斜盘倾角5.液压马达的总效率通常等于:A 容积效率×机械效率B 容积效率×水力效率C 水力效率×机械效率D容积效率×机械效率×水力效率6.能实现差动连接的油缸是:A 双活塞杆液压缸B 单活塞杆液压缸C 柱塞式液压缸D A+B+C7.选择过滤器应主要根据____来选择.A 通油能力B 外形尺寸C 滤芯的材料D 滤芯的结构尺寸8.M型三位四通换向阀的中位机能是____.A 压力油口卸荷,两个工作油口锁闭B 压力油口卸荷,两个工作油口卸荷C 所有油口都锁闭D 所有油口都卸荷9.在液压系统中,_______可作背压阀。
A 溢流阀B 减压阀C 液控顺序阀D 调速阀10.低压系统作安全阀的溢流阀,一般选择____结构。
A 差动式B 先导式C 直动式D 锥阀式11.节流阀的节流阀应尽量做成____式。
A 薄壁孔B 短孔C 细长孔D A+C12.液压系统的油箱内隔板____。
A 应高出油面B 约为油面高度的1/2C约为油面高度的3/4D 可以不设13.液压系统中冷却器一般安装在:A 油泵出口管路上B 回油管路上C 补油管路上D 无特殊要求14.下列基本回路中,不属于容积调速回路的是____。

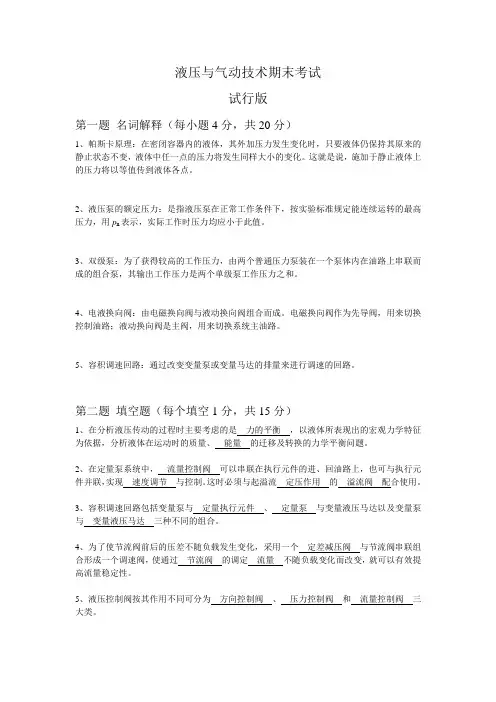

液压与气动技术期末考试卷(试行版)
液压与气动技术期末考试试行版第一题名词解释(每小题4分,共20分)1、帕斯卡原理:在密闭容器内的液体,其外加压力发生变化时,只要液体仍保持其原来的静止状态不变,液体中任一点的压力将发生同样大小的变化。
这就是说,施加于静止液体上的压力将以等值传到液体各点。
2、液压泵的额定压力:是指液压泵在正常工作条件下,按实验标准规定能连续运转的最高压力,用p n表示,实际工作时压力均应小于此值。
3、双级泵:为了获得较高的工作压力,由两个普通压力泵装在一个泵体内在油路上串联而成的组合泵,其输出工作压力是两个单级泵工作压力之和。
4、电液换向阀:由电磁换向阀与液动换向阀组合而成。
电磁换向阀作为先导阀,用来切换控制油路;液动换向阀是主阀,用来切换系统主油路。
5、容积调速回路:通过改变变量泵或变量马达的排量来进行调速的回路。
第二题填空题(每个填空1分,共15分)1、在分析液压传动的过程时主要考虑的是力的平衡,以液体所表现出的宏观力学特征为依据,分析液体在运动时的质量、能量的迁移及转换的力学平衡问题。
2、在定量泵系统中,流量控制阀可以串联在执行元件的进、回油路上,也可与执行元件并联,实现速度调节与控制。
这时必须与起溢流定压作用的溢流阀配合使用。
3、容积调速回路包括变量泵与定量执行元件、定量泵与变量液压马达以及变量泵与变量液压马达三种不同的组合。
4、为了使节流阀前后的压差不随负载发生变化,采用一个定差减压阀与节流阀串联组合形成一个调速阀,使通过节流阀的调定流量不随负载变化而改变,就可以有效提高流量稳定性。
5、液压控制阀按其作用不同可分为方向控制阀、压力控制阀和流量控制阀三大类。
第三题简答题(共25分)1、简述“双泵供油的快速运动回路”的工作原理及其特点。
(图6-8)(本题15分)答:如图所示为采用双泵供油以实现快速运动的回路。
其中液压泵1为高压小流量泵,泵2为低压大流量泵。
当系统中执行元件空载快速运动时,大流量泵2的压力油经单向阀后和小流量泵1的供油汇合,共同向系统供油;当工作进给承受负载时,系统压力升高,液控顺序阀3被打开,泵2卸荷(其供油直接流回油箱),单向阀关闭。
液压与气动技术及应用A卷及答案
锡林郭勒职业学院多伦分院2016级机电一体化专业(班)《液压与气动技术及应用》考试题(A卷)2017—2018学年第一学期闭卷120分钟一、填空题(每小题2分,共20分)1、在流动液体时,将既(无粘性)又(不可压缩)的假想液体称为理想液体。
2、液压马达和液压缸是液压系统的(执行)元件,作用是将(压力)能转换为(机械)能。
3、在液压缸中,为了减少活塞在终端的冲击,应采用(缓冲装置)措施。
4、单向阀的作用是(只允许液流朝一个方向流动,禁止反向流通),正向通油时应(压力小),反向时(泄露小)。
5、液压系统中常见的溢流阀按结构分为(直动式溢流阀)和(先导式溢流阀)两种。
前者一般用于(低压小流量),后者一般用于(高压大流量)。
6、在先导式溢流阀中,先导阀的作用是(调节溢流压力),主阀的作用是(溢流)。
7、当油液压力达到预定值时便发出电信号的液-电信号转换元件是(压力继电器)。
8、锁紧回路的原理是(将执行元件的进、回油路封闭)。
9、液压控制阀是液压系统中控制油液(压力)、(速度)及流动方向的元件。
10、液压系统的压力大小取决于(负载)的大小,执行元件的运动速度取决于(流量)的大小。
二、单项选择题(每小题2分,共30分)1、要实现快速运动可采用( A )回路。
A.差动连接B.调速阀调速C.大流量泵供油 D 节流调速回路2、顺序动作回路可用( C )来实现。
A.减压阀B.溢流阀C.顺序阀 D 换向阀3、液压系统的工作压力是由( A )A负载决定B溢流阀调定C液压泵的额定压力决定 D 减压阀调定4、液压控制阀可分为三大类,它们是( A )A压力阀/方向阀/流量阀B单向阀/比例阀/伺服阀C球阀/截止阀/闸阀D、溢流阀/减压阀/顺序阀5、调速阀由( B )与节流阀串联组成叮叮小文库A减压阀B定差减压阀C溢流阀D差压式溢流阀6、选择液压油时,主要考虑油液的( C )A密度B成分C黏度D、纯度7、将发动机输入的机械能转换为液体的压力能的液压元件是( A )。

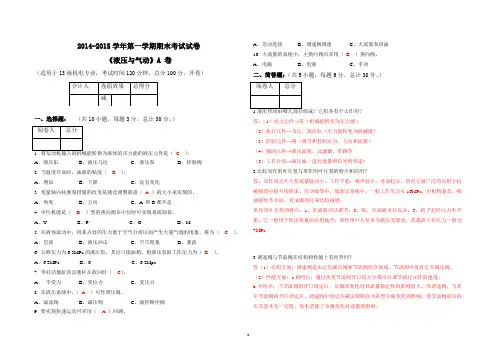

试卷及答案《液压与气动》A卷
2014-2015学年第一学期期末考试试卷《液压与气动》A 卷(适用于13级机电专业,考试时间120分钟,总分100分。
开卷)一、选择题:(共10小题,每题3分,总计30分。
)C)。
A、液压缸B、液压马达C、液压泵D、控制阀2. 当温度升高时,油液的粘度( B )。
A、增加B、下降C、没有变化3. 变量轴向柱塞泵排量的改变是通过调整斜盘(A)的大小来实现的。
A、角度B、方向C、A 和B都不是4. 中位机能是(D)型的换向阀在中位时可实现系统卸荷。
A、YB、PC、OD、M5. 在液体流动中,因某点处的压力低于空气分离压而产生大量气泡的现象,称为(C)。
A、层流B、液压冲击C、空穴现象D、紊流6. 公称压力为6.3MPa的液压泵,其出口接油箱。
则液压泵的工作压力为(B)。
A、6.3MPaB、0C、6.2Mpa7. 单杆活塞缸的活塞杆在收回时(C)。
A、不受力B、受拉力C、受压力8. 在液压系统中,(A)可作背压阀。
A、溢流阀B、减压阀C、液控顺序阀9. 要实现快速运动可采用(A)回路。
A、差动连接B、调速阀调速C、大流量泵供油10. 大流量的系统中,主换向阀应采用(B )换向阀。
A、电磁B、电液C、手动二、简答题:(共5小题,每题6分,总计30分。
)答:(1)动力元件→泵(机械能转变为压力能)(2)执行元件→马达、液压缸(压力能转变为机械能)(3)控制元件→阀(调节和控制压力、方向和流量)(4)辅助元件→液压油箱、过滤器、管路等(5)工作介质→液压油(进行能量和信号的传递)2.比较双作用叶片泵与单作用叶片泵的特点和应用?答:双作用式叶片泵流量脉动小,工作平稳,噪声较小,寿命较长,因此它被广泛的应用于机械制造中的专用机床、自动线等中、低液压系统中,一般工作压力在16MPa,但机构复杂,吸油特性不太好,对油液的污染比较敏感。
单作用叶片泵的特点:1、泵流量可以调节;2、吸、压油路可以反向;3、转子的径向力不平衡。

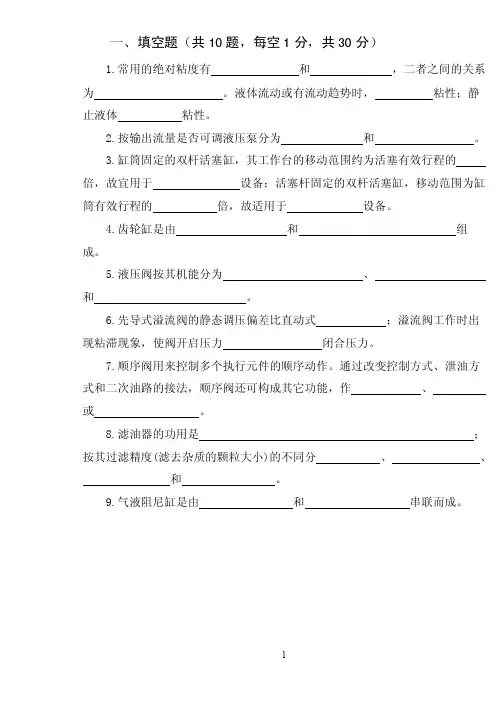

《液压与气动技术》考试试题(a卷)
一、填空题(共10题,每空1分,共30分)1.常用的绝对粘度有和,二者之间的关系为。
液体流动或有流动趋势时,粘性;静止液体粘性。
2.按输出流量是否可调液压泵分为和。
3.缸筒固定的双杆活塞缸,其工作台的移动范围约为活塞有效行程的倍,故宜用于设备;活塞杆固定的双杆活塞缸,移动范围为缸筒有效行程的倍,故适用于设备。
4.齿轮缸是由和组成。
5.液压阀按其机能分为、和。
6.先导式溢流阀的静态调压偏差比直动式;溢流阀工作时出现粘滞现象,使阀开启压力闭合压力。
7.顺序阀用来控制多个执行元件的顺序动作。
通过改变控制方式、泄油方式和二次油路的接法,顺序阀还可构成其它功能,作、或。
8.滤油器的功用是;按其过滤精度(滤去杂质的颗粒大小)的不同分、、和。
9.气液阻尼缸是由和串联而成。
10.气动系统回程管道,在其速度控制回路中,通常采用节流方式。
二、画出原理图、职能符号并叙述其工作原理(共2题,每题10分,共20分)1.单作用叶片泵2.快速排气阀三、计算题(共3题,每题10分,共30分)1. 附图所示回路中,液压缸两腔面积分别为A1 = 100 cm2,A2 = 50 cm2,当液压缸的负载F从0增大到30000N时,液压缸向右运动速度保持不变,如调速阀最小压差△p = 5×105Pa,试问:1)溢流阀最小调定压力p y是多少(调压偏差不计)?2)负载F = 0时,泵的工作压力是多少?3)液压缸可能达到的最高工作压力是多少?2. 在图示回路中,如溢流阀的调整压力分别为p y1 = 6 MPa,p y2 = 4.5 MPa,泵出口处的负载阻力为无限大,试问在不计管道损失和调压偏差时:1)电磁铁DT断电时,泵的工作压力是多少?如溢流阀阻尼小孔所产生的压差忽略不计,A、B、C三点处的压力是多少?2)电磁铁DT得电时,泵的工作压力是多少?A、B、C三点处的压力又是多少?3. 在图示回路中,已知活塞在运动时所需克服的摩擦阻力为F=1500N,活塞面积为A = 15 cm2,溢流阀调整压力p y =4.5 MPa,两个减压阀的调整压力分别为p J1 = 2 MPa,p J2 = 3.5 MPa。

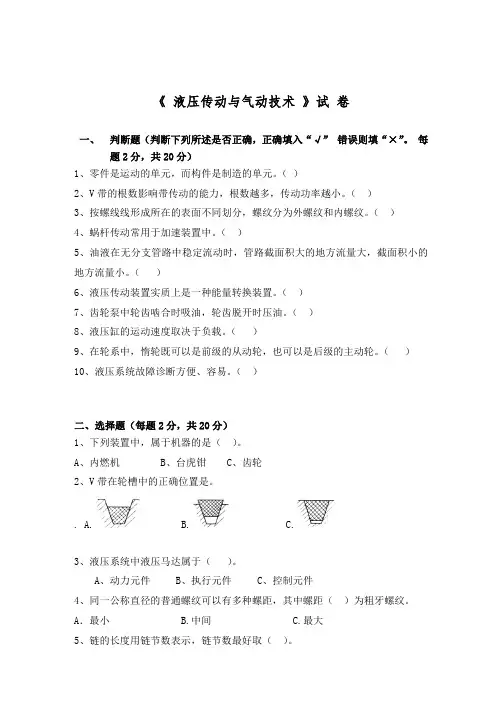

《液压与气动技术》期末考试试卷
《液压传动与气动技术》试卷一、判断题(判断下列所述是否正确,正确填入“√”错误则填“×”。
每题2分,共20分)1、零件是运动的单元,而构件是制造的单元。
()2、V带的根数影响带传动的能力,根数越多,传动功率越小。
()3、按螺线线形成所在的表面不同划分,螺纹分为外螺纹和内螺纹。
()4、蜗杆传动常用于加速装置中。
()5、油液在无分支管路中稳定流动时,管路截面积大的地方流量大,截面积小的地方流量小。
()6、液压传动装置实质上是一种能量转换装置。
()7、齿轮泵中轮齿啮合时吸油,轮齿脱开时压油。
()8、液压缸的运动速度取决于负载。
()9、在轮系中,惰轮既可以是前级的从动轮,也可以是后级的主动轮。
()10、液压系统故障诊断方便、容易。
()二、选择题(每题2分,共20分)1、下列装置中,属于机器的是()。
A、内燃机B、台虎钳C、齿轮2、V带在轮槽中的正确位置是。
. A. B. C.3、液压系统中液压马达属于()。
A、动力元件B、执行元件C、控制元件4、同一公称直径的普通螺纹可以有多种螺距,其中螺距()为粗牙螺纹。
A.最小 B.中间 C.最大5、链的长度用链节数表示,链节数最好取()。
A.偶数 B.奇数 C.任意数6、气压传动中气体的阻力损失要比液压传动的液体的阻力损失要()。
A、大B、小C、差不多7、溢流阀作安全阀使用时,系统正常工作,该阀是()的。
A、打开B、关闭C、时开时闭8、节流阀的出口流量稳定性比调速阀。
()A、差B、好C、更好9、在轮系中,两齿轮间若增加()个惰轮时,首、末两轮的转向相同。
A.偶数 B.奇数 C.任意数10、要使液控单向阀反向流油,则控制口()通入压力油。
A、不要B、要C、卸掉三、填空题(每题1分,共18分)1、液压传动的工作原理是以作为工作介质,通过的变化来传递运动,通过油液内部的来传递动力。
2、液压传动系统由部分、部分、部分和辅助部分组成。
3、实际液压系统存在液阻和泄漏。
《液压与气动技术》期末复习试题及答案
《液压与气动技术》期末复习试题及答案A一、判断题1、液压系统的压力取决于负载。
2、当液压缸的有效面积一定时,流量越大活塞的运动速度越小。
3、液压系统的工作压力一般是指绝对压力值。
4、液体在变径的管道中流动时,管道截面面积小的地方,液体的流速高,压力大。
5、液压泵工作时的泵口压力取决于液压泵的额定压力。
6、液压泵在公称压力下的流量就是泵的理论流量。
7、只有活塞式单杆缸才能采用差动联接。
8、电磁换向阀一般能适用于低压小流量。
9、通过节流阀的流量与节流阀的通流面积成正比,与阀两端的压力差无关。
10、容积调速回路中,其主油路中的溢流阀起安全保护作用。
二、按要求画出下列液压元件的职能符号1、液控单向阀2、变量泵3、三位四通电磁换向阀(P型中位)4、先导式溢流阀5、外控內泄式顺序阀三、填空题1、泵在单位时间内由其密闭容积的尺寸变化计算而得的排出的液体体积称为__________。
2、液压泵的最大工作压力应__________其额定压力。
最大输出流量应__________其额定流量。
3、常用的液压泵有__________、__________、__________三大类。
4、在液压缸中,为减小活塞在终端的冲击,应采用__________措施。
5、液压缸的运动速度取决于__________。
6、当液压缸的工作行程较长时,采用__________缸较合适。
7、液压控制阀按用途的不同,可分为__________、__________、__________三大类,分别调节、控制液压系统中液流的__________、__________、__________。
8、液压阀按安装方式的不同,可分为__________、__________、__________三种。
9、调速阀是由__________、__________串联而成的。
四、问答题读图分析如图所示液压系统,回答如下问题。
1、写出系统中液各压元件的名称。
2、电磁换向阀2电磁铁通电时活塞运动速度快还是断电时活塞运动速度快?3、电磁换向阀2断电时是什么联接?案B一、判断题1、液压泵可分为定量泵和变量泵。
液压与气动技术应用AB卷期末测试卷模拟卷带答案试卷期末考试卷2021年XX学校XX专业
液压与气动技术应用卷1考生注意:本试卷满分100分,考试时间为90分钟。
一、试把下列液压与气压元件名称和元件图形符号用连线方式一一对应起来:(30%)二、填空题:(10%)1.一个完整的液压传动系统由、、、和五部分组成。
2.液压泵将原动机输出的能转换为工作油液的能。
3.液压缸主要实现运动;液压马达主要实现运动。
4.流量是单位时间内进入液压缸的油液的,法定计量单位是。
5.溢流阀在系统中的主要作用就是和。
6.按控制方式不同,顺序动作回路分为控制和控制两种。
7.进油路和回油路节流调速回路效率低,主要损失是_________。
8.气动系统是由、、和等部分组成。
9.常用的气动执行元件有和。
10.在气动控制系统中,进行压力控制的回路主要有和两种。
三、选择题:(10%)1.由大多数测压仪表所测得的压力是()。
(A)绝动压力 (B)真空度 (C)相对压力 (D)大气压力2.液压系统中液压泵属()。
(A)动力部分 (B)执行部分 (C)控制部分 (D)辅助部分3.能实现差动连接的是()。
(A)单出杆活塞缸 (B)双出杆活塞缸 (C)柱塞缸 (D)都可以4.液压缸活塞的有效作用面积一定时,液压缸活塞的运动速度取决于()。
(A)液压缸中油液的压力 (B)负载的大小 (C)进入液压缸的油液的流量 (D)液压泵的输出流量5.能使液压缸锁紧的换向阀应选用()中位机能。
(A) O型 (B) H型 (C) Y型 (D) P型6.有两个调整压力分别为5MPa和10MPa的溢流阀串联在液压泵的出口,泵的出口压力为();并联在液压泵的出口,泵的出口压力又为()。
(A) 5Mpa (B) 10Mpa (C) 15MPa (D) 20MPa7.按气缸的结构特征可分为()、柱塞式气缸、薄膜式气缸、叶片式摆动气缸和齿轮齿条式摆动气缸等。
(A) 单作用气缸 (B) 双作用气缸 (C) 活塞式气缸 (D)普通气缸8.气动方向控制阀按阀心的结构形式分为截止阀和()。
液压与气动试卷A答案
液压与气动课程考核A参考答案一、选择题(本大题共20分,每小题2分)1.【A】2.【B】3.【D】4.【 B 】5.【 B 】6.【D】7.【A】8.【B】9.【C 】10.【C】二、填空题(本大题共20分,每小题2分)1.(层流)、(湍流).2.(沿程压力)、(局部压力)。
3.(压力差)、(缝隙值)。
4.(偏心距)、(斜盘倾角)。
5.(压油)、(吸油).6.(拐点压力)、(泵的最大流量).7.(阀的出口)、(单独引回油箱)。
8.(截止阀),(单向阀).9.(马达排量)、(泵的排量)。
10.(高速)、(低速)。
三、判断题(本大题共10分,每小题2分)1.薄壁小孔因其通流量与油液的粘度无关,即对油温的变化不敏感,因此,常用作调节流量的节流器。
(○)2.定量泵是指输出流量不随泵的输出压力改变的泵。
(×)3.液压马达与液压泵从能量转换观点上看是互逆的,因此所有的液压泵均可以用来做液压马达使用。
(×)4.流体在管道中作稳定流动时,同一时间内流过管道每一截面的质量相等。
(○) 5.用压力控制的顺序动作回路中,顺序阀和压力继电器的调定压力应为先动作的执行元件的最高工作压力。
(×)四、名词解释(本大题共12分,每小题3分)1.沿程压力损失液体在等径直管中流动时因粘性摩擦而产生的压力损失。
2.液压冲击在液压系统中,因某些原因液体压力在某一瞬间突然升高,产生很高的压力峰值,这种现象称为液压冲击.3.困油现象液压泵工作时,在吸、压油腔之间形成一个闭死容积,该容积的大小随着传动轴的旋转发生变化,导致压力冲击和气蚀的现象称为困油现象。
4.节流调速回路液压系统采用定量泵供油,用流量控制阀改变输入执行元件的流量来实现调节执行元件运动速度的回路称为节流调速回路.五、问答题(本大题共20分,每小题5分)1.什么叫液压泵的流量脉动?对工作部件有何影响?哪种液压泵流量脉动最小?答:液压泵在排油过程中,瞬时流量是不均匀的,随时间而变化。
液压与气动技术期末试卷答案
《液压与气动技术》期末试卷系 班级 姓名 学号一、填空题(共32分,每空1分)1、一个完整的液压系统由以下几部分组成: ; ; ; ;传动介质。
2、蓄能器在液压系统中常用在以下几种情况: ; ; 。
3、齿轮泵结构上主要有三方面存在的问题,分别是 ; ;困油现象。
4、 单作用叶片泵转子每转一周,完成吸、排油各 次,同一转速的情况下,改变它的 可以改变其排量。
5、换向阀是通过气流通道而使气体流动方向发生变化,从而达到改变气动执行元件运动方向的目的。
它包括 控制换向阀、 控制换向阀、 控制换向阀、 控制换向阀和 控制换向阀等。
6、压力阀的共同特点是利用 和 相平衡的原理来进行工作的。
7、三位四通手动P 型换向阀的职能符号是____ __。
9、顺序阀是利用油路中压力的变化控制阀口 ,以实现执行元件顺序动作的液压元件。
10、指出图中各图形符号所表示的控制阀名称(每空1分,共6分):11、分别写出下列三种气动三位四通换向阀的中位机能类型。
(每空2分,共6分)二、选择题(共18分,每题3分)1、有两个调定压力分别为5MPa 和10MPa 的溢流阀串联在液压泵的出口,泵的出口压力为 。
A 、5MpaB 、10MPaC 、15MpaD 、20MPa2、CB —B 齿轮泵的泄漏有下述三种途径,试指出:其中 对容积效率影响最大。
A 、齿顶圆和泵壳体的径向间隙,0.13~0.16mm 。
B 、齿轮端面与侧盖板之间的轴向间隙0.03~0.04mm 。
C 、齿面接触处(啮合点)的泄漏。
3、液压泵在连续运转时允许使用的最高工作压力称为 ;泵的实际工作压力称为 。
A 、工作压力B 、最大压力C 、额定压力D 、吸入压力 4、图示回路中,阀1和阀2的作用是 _ __ _。
A 、阀1起溢流作用,阀2起安全作用B 、阀1起安全作用,阀2起溢流作用C 、 均起溢流作用D 、均起安全作用5、拟定液压系统时,应对系统的安全性和可靠性予以足够的重视。
《液压与气动技术》试卷【可修改文字】
可编辑修改精选全文完整版《液压传动》试题一湖北三峡职业技术学院《液压与气动技术》试卷适用班级:考试班级_______________ 姓名_____________ 学号________________空题(每空2分,共24分)压传动是以液体为工作介质,利用密闭系统中的来传递运动和动力的一种传动方式。
压系统中的压力,即常说的表压力,指的是压力,绝对压力不足于大气压力的数值称为。
液压油的正确要求是闪点和燃点要,凝固点要低。
要有适宜的黏度和良好的黏温特性。
体在直管中流动时,产生沿程压力损失;而在弯管和突变截面中流动时会产生损失。
齿轮泵中的困油现象可采用在端盖上开的方法。
序阀的功用是以使多个执行元件自动地按先后顺序动动作量控制阀是通过改变节流口的或通流通道的长短来改变局部阻力的大小,从而实现对流量进行控制的。
荷回路的功用是在液压泵的驱动电机不频繁起闭,且使液压泵在接近零压的情况下运转,以减少和系统发热寿命。
度换接回路的功用是使执行元件在一个中,从一种运动速度变换到另一种运动速度。
动三联件指的是分水滤气器、和三元件。
择题(将正确答案填入括号中,每小题2分共20分。
)机械传动相比,液压传动的优点是()。
效率高 B 要求的加工精度低可方便的实现无级调 D 运动平稳世界上第一台水压机问世算起,液压传动至今已有()余年的历史。
50 B 100 C 150 D 200压系统工作温度一般()℃为宜。
40-60 B 30-50 C 40-65 D 20-65常在泵的吸油口装()。
粗过滤器 B 普通过滤器 C 精过滤器 D 特精过滤器泛应用的换向阀操作方式是()。
手动式 B 电磁式 C 液动式 D 电液动式位四通阀在中位工作时可使液压缸锁紧,液压泵卸荷的是()。
"O" 型阀 B "P" 型阀 C "Y"型阀 D "M"型阀压阀工作时,阀口()着。
《液压传动与气动技术》期末试卷A
《液压传动与⽓动技术》期末试卷A《液压传动与⽓动技术》考试试卷⼀、填空(每空1分,共15分)1. 液压传动装置由()、执⾏元件、控制元件和辅助元件四部分组成。
2. 流量控制阀主要有调速阀和()两种。
3. 液压传动装置由动⼒原件、()、控制元件和辅助元件四部分组成。
4. 液压泵按结构特点⼀般可分为:齿轮泵、()、柱塞泵三类泵。
5. 溢流阀有()式溢流阀和先导式溢流阀两种。
6. 节流阀属于()控制阀。
7. ⽓动系统三⼤件中,()⼀般安装在空⽓过滤器之后,油雾器之前。
8. 为了保证齿轮泵的连续地可靠供油,要求其齿轮的啮合系数必须1,这必然产⽣困油现象,为了克服这⼀现象,在齿轮泵中开了()。
9. 液压缸按结构特点的不同,分为()、多级缸、柱塞缸、摆动缸等⼏类。
10. ⽓源装置中压缩空⽓净化设备⼀般包括:()、油⽔分离器、贮⽓罐和⼲燥器。
11. 排⽓节流阀与节流阀的区别:排⽓节流阀不但起到调节执⾏元件的运动速度,还能起到()的作⽤。
12. ⽓动马达是将压缩空⽓的()转换成旋转的机械能的装置。
13. 空⽓⼲燥的⽅法主要是()和吸附法。
14. 速度换接回路的功⽤是使执⾏元件在⼀个()中,从⼀种运动速度变换到另⼀种运动速度。
15. 流量控制阀是通过改变节流⼝的()或通流通道的长短来改变局部阻⼒的⼤。
⼆、选择题(每题1分,共15分) 1、将发动机输⼊的机械能转换为液体的压⼒能的液压元件是()。
A 、液压泵B 、液压马达C 、液压缸D 、控制阀2、流经固定平⾏平板缝隙的流量与缝隙值的()成正⽐。
A 、⼀次⽅B 、1/2次⽅C 、⼆次⽅D 、三次⽅3、液压缸运动速度的⼤⼩取决于()。
A 、流量B 、压⼒C 、流量和压⼒ 4、当绝对压⼒⼩于⼤⽓压时,⼤⽓压⼒减绝对压⼒是()。
A 、相对压⼒B 、真空度C 、表压⼒ 5、能形成差动连接的液压缸是()。
A 、单杆液压缸B 、双杆液压缸C 、柱塞式液压缸 6、液压泵将()。
液压与气动技术期末A卷含参考答案
XXXXXXXXXX学年第二学期期末考试《液压与气压传动技术》试卷A卷考试时间:120分钟考试日期;_______考试方式:○开卷⊙闭卷○其他题号一二三四五总分得分一、单选题(共30分,每题2分)1.在变量泵和定量马达组成的容积调速回路中,如果将泵的排量减小,其他条件保持不变,马达的转速将()。
A.增加B.减小C.不变D.先增后减2.能实现无级调压的元件有()。
A.远控调压阀B.溢流阀C.远控卸荷阀D.限压式变量叶片泵3.柱塞泵是用于()系统中。
A.高压B.中压C.低压D.都不可以4.液体在管道内稳定流动时,下列说法不正确的是()。
A.在单位时间内流过管道每一横截面积的液体质量是相等的B.在管子直径小处流速大,直径大处流速小C.在管子直径小处流量小,直径大处流量大D.任意横截面处液体的压力都相等5.压力控制回路包括()。
A.换向和闭锁回路B.调压、减压和卸荷回路C.调压与换向回路D.节流和容积调速回路6.液压机床中往往采用快速回路,它的主要目的是() 以提高系统的工作效率。
A.加快工作机构工进时的速度B.加快工作机构空载时的速度C.加快工作机构加工时的速度D.提高系统油压加快工作机构速度7.外啮合齿轮泵吸油口比压油口做得大,其主要原因是()。
A.防止困油B.增加吸油能力C.减少泄露D.减少径向不平衡力8.斜盘式轴向柱塞泵改变吸、排方向是靠改变()。
A.转速B.斜盘偏摆方向C.油缸体摆角D.浮动环偏心方向9.调速阀工作原理上最大的特点是()。
A.调速阀进口和出口油液的压差D p 保持不变B.调速阀内节流阀进口和出口油液的压差D p 保持不变C.调速阀调节流量不方便D.可以控制压力10.下列液压控制阀中不属于压力控制阀的是()。
A.液控单向阀B.背压阀C.顺序阀D.溢流阀11.M型三位四通换向阀的中位机能是()。
A.压力油口卸荷,两个工作油口封闭B.压力油口卸荷,两个工作油口卸荷C.所有油口都锁闭D.所有油口都卸荷12.外啮合齿轮泵的特点有()。
《液压与气动》期末考试试卷
《液压与气动》期末考试试题一、填空题:10分1、将液体的压力能转换为机械能的液压元件是()。
2、单作用式叶片泵的转子每转一转,吸油、压油各()次。
3.液压缸的运动速度取决于()。
4.三位换向阀中,有卸荷功能的中位机能是()。
5.液压缸中的液体的工作压力取决于()的大小。
二、问答题:90分1、简述液压传动系统的组成及各部分的作用(30分)2、简述方向阀的作用(20分)3、简述液压泵正常工作的必备条件(20分)4、简述液压速度控制回路的类型20分)1、答1.动力装置。
是把机械能转换为液体压力能的装置。
2.执行元件。
是将液体压力能转换为机械能的装置。
3.控制元件。
是指控制或调节系统压力、流量、方向的元件。
4.辅助元件。
是在系统中起散热、储油、蓄能、连接、过滤、测压等作用的元件。
5.工作介质.。
是在系统中起传递运动、动力及信号的作用2、答:按用途分为溢流阀﹑减压阀和顺序阀。
(1)溢流阀:能控制液压系统在达到调定压力时保持恒定状态。
用於过载保护的溢流阀称为安全阀。
当系统发生故障,压力升高到可能造成破坏的限定值时,阀口会打开而溢流,以保证系统的安全。
(2)减压阀:能控制分支回路得到比主回路油压低的稳定压力。
减压阀按它所控制的压力功能不同,又可分为定值减压阀(输出压力为恒定值)﹑定差减压阀(输入与输出压力差为定值)和定比减压阀(输入与输出压力间保持一定的比例)。
(3)顺序阀:能使一个执行元件(如液压缸﹑液压马达等)动作以后,再按顺序使其他执行元件动作。
油泵产生的压力先推动液压缸1运动,同时通过顺序阀的进油口作用在面积A 上,当液压缸1运动完全成后,压力升高,作用在面积A 的向上推力大於弹簧的调定值后,阀芯上升使进油口与出油口相通,使液压缸2运动3、答1:应具备密封容积2:密封容积应交替变换3:应有配流装置吸油时和油箱连通压油时和供油管路连通同时与油箱切断4:吸油时油箱与大气相通实现吸油的必要条件:4、答:在液压与气压传动系统中,速度控制回路有调速回路,快速回路和速度换接回路等,其中调速回路占有重要地位.例如在机床液压传动系统中,用于主运动和进给运动的调速回路对机床加工质量有着重要的影响,而且,它对其它液压回路的选择起着决定性的作用。
液压与气动技术期末考试答案
《液压与气动技术》考试________系__________专业____班姓名__________学号__________1、液压与气压传动是以流体为工作介质进行能量的传递和控制的一种传动形式。
2、液压油的粘度随液压油的温度和压力而变,当压力增大时,液压油粘度增大;当液压油温度升高时,液压油的粘度降低。
3、液压与气压传动系统由能源装置、执行装置、控制装置和辅助元件四个部分组成。
4、液压缸的作用是将压力能转变为直线运动或摆动的机械能是液压传动系统中的执行元件。
5、液压泵是一种能源装置,它将机械能转换为压力能是液压传动系统中的动力元件。
6、溢流阀通常并接在液压泵的出口,用来保证液压系统的出口压力恒定时称为定压阀;用来限制系统压力的最大值称为安全阀;还可以在执行元件不工作时使液压泵卸载。
7、在结构上,所有液压阀都是由阀芯、阀体和驱动阀芯动作的元器件组成。
8、液压阀按照用途可分为方向控制阀、压力控制阀和流量控制阀三大类。
二.判断题(每题2分,共20分)1、在液压系统中液压缸和马达都可以作为执行装置。
(√)2、一般液压油的密度为900kg/m3。
(√)3、液压系统的流量等于横截面积与流体平均速度的乘积,与工作压力无关。
(√)4、液压马达是液压系统中的能源装置。
(×)5、液压系统执行元件运动速度较高时,宜选粘度大的液压油。
(×)6、减压阀的阀口常闭,溢流阀的阀口常开。
(×)7、各类液压阀在工作原理上都是通过改变阀芯与阀体的相对位置来控制和调节液流的压力、流量及流动方向。
(√)8、当液控单向阀的控制口K处无压力油通入时,它的工作和普通单向阀一样。
(√)9、流量控制阀是通过改变阀口的大小,改变液阻,实现流量调节的阀。
(√)10、节流阀的刚性差,只适用于执行元件工作负载不大且对速度稳定性要求不高的场合。
(√)三、单项选择题(每题2分,共20分)1、选择液压用油首先要考虑的是(C )问题。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
液压与气动技术期末考试试卷A班级________ 学号__________ 姓名 __________ 分数__________一、单项选择题(每小题 1 分,共20 分)1.通过环形缝隙中的液流,当两圆环同心时的流量与两圆环偏心时的流量相比: A 前者大B 后者大 C 一样大 D 前面三项都有可能2.解决齿轮泵困油现象的最常用方法是:A 减少转速B 开卸荷槽C 加大吸油口D 降低气体温度3.CB-B 型齿轮泵中泄漏的途径有有三条,其中_____________ 对容积效率影响最大。
A 齿轮端面间隙B 齿顶间隙C 齿顶间隙D A+B+C 4.斜盘式轴向柱塞泵改变流量是靠改变。
A 转速B 油缸体摆角C 浮动环偏心距D 斜盘倾角5.液压马达的总效率通常等于:A容积效率X机械效率B容积效率X水力效率C水力效率X机械效率D容积效率X机械效率X水力效率6.能实现差动连接的油缸是:A 双活塞杆液压缸B 单活塞杆液压缸C 柱塞式液压缸D A+B+C 7.选择过滤器应主要根据来选择。
A 通油能力B 外形尺寸C 滤芯的材料D 滤芯的结构尺寸& M型三位四通换向阀的中位机能是_______ 。
A 压力油口卸荷,两个工作油口锁闭B 压力油口卸荷,两个工作油口卸荷C 所有油口都锁闭D 所有油口都卸荷9.在液压系统中,可作背压阀。
A 溢流阀B 减压阀C 液控顺序阀D 调速阀10.低压系统作安全阀的溢流阀,一般选择结构。
A 差动式B 先导式C 直动式D 锥阀式11.节流阀的节流阀应尽量做成式。
A 薄壁孔B 短孔C 细长孔D A+C 12.液压系统的油箱内隔板。
A应高出油面B约为油面高度的1/2 C约为油面高度的3/4 D可以不设13.液压系统中冷却器一般安装在:A 油泵出口管路上B 回油管路上C 补油管路上D 无特殊要求14.下列基本回路中,不属于容积调速回路的是。
A变量泵和定量马达调速回路B定量泵和定量马达调速回路C 定量泵和变量马达调速回路D 变量泵和变量马达调速回路15.如右图所示,各溢流阀的调整压力p1=5Mpa p2=3Mpa, p3=2Mpa>当外负载趋于无穷大时,若二位二通电磁阀通电,泵的工作压力为:A 5 MpaB 3MpaC 2MpaD10 Mpa16•液压机床中往往采用快速回路,它的主要目的是:A加快工作机构工进时的速度,提高系统的工作效率B加快工作机构空载时的速度,提高系统的工作效率C加快工作机构加工时的速度,提高系统的工作效率D提高系统油压加快工作机构速度,提高系统的工作效率17•在油箱中,溢流阀的回油口应_________________________________ 泵的吸油口。
A远离B靠近C平行于D无特殊要求18. 下列气动元件属于逻辑元件的是:A与门型梭阀B快速排气阀C记忆元件DA+C19. __________________________ 后冷却器一般安装在。
A空压机的进口管路上B空压机的出口管路上C储气罐的进口管路上D储气罐的出口管路上20. 右侧回路是一过载保护回路,当气缸过载时,最先动作的元件是A 1B 2C 3D 4二、判断题(每小题1分,共10分)1. 液压传动不易获得很大的力和转矩()2. 液压马达的工作压力取决于负载而与自身的强度和密封性能无关()3. Y型密封圈适用于速度高处的密封()4. 纸芯式过滤器比烧结式过滤器的耐压高()5 •高压大流量液压系统常采用电磁换向阀实现主油路换向()6•节流调速回路中,大量液压油由溢流阀回油箱,是能量损失大、温升高、效率低的主要原因()7 •在清洗液压元件时,应用棉布擦洗()&由空气压缩机产生的压缩空气,一般不能直接用于气压系统()9. 气压传动能使气缸实现准确的速度控制和很高的定位精度()10. 气液联动速度回路具有运动平稳、停止准确、能耗低等特点()三、填空题(每空1分,共15分)1. _____________________________ 液力传动是主要利用液体__________________ 能的传动;液压传动是主要利用液体___________ 能的传动。
2. ______________________ 液压传动系统由_______、_________ 、________ 、和五部分组成。
3. _____________________________________________________ 某压力容器表压力为0.3Mpa,则压力容器的绝对压力为______________________________ M ps t (大气压力为0. 1Mpa)4. ____________ 马达是______________________________ 元件,输入的是压力油,输出的是和_______________ 。
5. ___________________________ 排气装置应设在液压缸的位置。
6. ______________________ 液压泵的理论流量实际流量(大于、小于、等于)。
7. ___________________________________________________ 调速阀可使速度稳定,是因为其节流阀前后的压力差_______________________________________ 。
&后冷器一般装载空压机的。
四、名词解释(10)1. 粘温特性(3分)2 .公称压力(3分)3.困油现象(4分)D=125mm 活塞杆直径d=70mm活塞向右运动的速度v=0.1m/s。
求进入和流出液压缸的流量Q1和Q2为多少。
(10分)帮助:2. 试分析单杆活塞缸差动连接时元杆腔受力及活塞伸出速度(10分)六、综合题(25分)1. 先导式溢流阀中的阻尼小孔起什么作用?是否可以将阻尼小孔加大或堵塞。
( 5 分)2 .什么是液压泵的流量脉动?对工作部件有何影响?(5分)3. 某机床进给回路如下图所示,它可以实现快进T工进T快退的工作循环。
根据此回路的工作原理,填写电磁铁动作表。
(电磁铁通电时,在空格中记"+ ”号;反之,断电记"一号)(15分)电磁铁1YA 2YA 3YA1YA 2YA思考题:(做错不扣分)现由进油节流调速回路如下图所示。
该回路中液压缸完成快速进给、慢速加工、快速退回工作循环,液压缸的负载大,负载变化也很大。
工作中发现液压缸在慢速加工时速度变化 太大,需要对原回路进行改进, 如何改进该回路,才能保证液压缸在工作进给时速度不发生 变化,说明原因。
液压与气动技术期末考试试卷A--参考答案一、单项选择题(20分)1. B2. B3. A4. D5. A6. B7. A8. A9. A 10. C 11. A 12. C 13. B 14. B 15. C16. B17. A18. C 19. B20. C 二、判断题( 10分)1.错 2 .对 3.对 4 .错5.错6.错7.错 &对9.错10.对三、填空题(15分)工作环节快进 工进 快退1. 动;压力2. 动力兀件执行兀件辅助兀件控制兀件工作介质3. 0.4Mpa4. 执行;转矩; 转速。
5. 最高处6. 大于7. 不变&出口管路上四、名词解释(10)1. 粘温特性(3分):液压油的粘度随温度变化的关系2. 公称压力(3分):液压泵和液压马达在使用中允许到达的最大工作压力3. 困油现象(4分):为保证齿轮转动的连续和平稳,齿轮泵总有两对轮齿同时处于啮合状态。
这两对齿与侧盖之间就形成了一个封闭的空间。
随着轮齿的转动,此封闭空间容积会发生由大变小再变大的变化,这就是困油现象。
五、计算题(20分)1. 在右图的单杆液压缸中,已知缸体内径D=125mm,活塞杆直径d=70mm ,活塞向右运动的速度v=0.1m/s。
求进入和流出液压缸的流量Q1和Q2为多少。
(10分)帮助:解:进入液压缸的流量q1= u A1 = u n D2/4=0.1 X 102X 60X 12.52 X n /4cm3/min=73631.25 cm3/min = 73.6 L/min排出液压缸的流量q2= u A2= u n (D2 —d2)/4=0.1 X 102X 60X (12.52 —72)X n /4cm3/min=50540.49 cm3/min = 50.5 L/min2. 试分析单杆活塞缸差动连接时元杆腔受力及活塞伸出速度(10分)解:两腔用油管连通,并向两腔同时输入高压油,因此,两腔的压力是相等的,但由于两腔的有效工作面积不等,因此,产生的作用力也不等,无杆腔的推力大于有杆腔的推力,故活塞能向右运动,并使有杆腔的油液流入无杆腔去,使无杆腔的流量增加,加快了向右运动的速度。
六、综合题(25分)1•先导式溢流阀中的阻尼小孔起什么作用?是否可以将阻尼小孔加大或堵塞。
(5分)解阻尼小孔的作用时产生主阀芯动作所需要的压力差,是先导型溢流阀正常工作的关键。
如扩大,则不能产生足够的压力差使主阀芯动作;若堵塞,则先导式阀失去了对主阀的控制作用,使系统建立不起压力。
2 .什么是液压泵的流量脉动?对工作部件有何影响?(5分)答:液压泵在排油过程中,瞬时流量是不均匀的,随时间而变化。
但是,在液压泵连续转动 时,每转中各瞬时的流量却按同一规律重复变化,这种现象称为液压泵的流量脉动。
液压泵的流量脉动会引起压力脉动, 从而使管道、阀等元件产生振动和噪声。
而且,由于流 量脉动致使泵的输出流量不稳定, 影响工作部件的运动平稳性,尤其是对精密机床的液压传 动系统更为不利。
3•某机床进给回路如下图所示,它可以实现快进T 工进T 快退的工作循环。
根据此回路的工作原理,填写电磁铁动作表。
(电磁铁通电时,在空格中记"+ ”号; 反之,断电记"一” 号)(15分)思考题:1.现由进油节流调速回路如下图所示。
该回路中液压缸完成快速进给、慢速加工、快速退 回工作循环,液压缸的负载大,负载变化也很大。
工作中发现液压缸在慢速加工时速度变化 太大,需要对原回路进行改进, 如何改进该回路,才能保证液压缸在工作进给时速度不发生 变化,说明原因。
2YAI7(M T TTT"ZI7I 00*2^準"I答:将节流阀换成调速阀,就可保证液压缸在工作进给时负载变化速度基本不发生变化。
这是因为在节流调速回路中负载变化将引起节流阀进出口压差发生变化,从而使通过节流阀的流量发生变化,这样液压缸在慢速加工时的速度会发生变化,若将节流阀换成调速阀,则可通过定差减压阀来使节流阀进出口压差基本保持不变,因而即使负载变化了,而通过调速阀的流量仍可基本保持不变。
