箱变基础施工工艺
变压器、箱式变电所安装施工工艺标准
变压器、箱式变电所安装施工工艺标准本标准适用于室内10KV及以下中小型变压器和箱式变电所的安装。
施工前需要检查原材料和半成品的合格证和技术文件，并确保变压器有出厂试验记录和铭牌上的技术数据。
型钢应符合设计要求，螺栓应为镀锌螺栓，并配有平垫圈和弹簧垫。
其他材料如蛇皮管、耐油塑料管、电焊条、防锈漆、调合漆和变压器油，均应符合设计要求，并有产品合格证。
所需的主要机具包括汽车吊、汽车、卷扬机、吊链、三步搭、道木、钢丝绳、带子绳、滚杠、台砂轮、电焊机、气焊工具、电锤、台虎钳、活扳子、锤子、套丝扳、滤油机、行灯变压器、电工用梯和手电钻。
测试器具包括钢卷尺、钢板尺、水平尺、线坠、摇表、万用表、钳形电流表、温度计、电桥及试验仪器。
施工前需要确保施工图和技术资料无误，土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。
变压器轨道应安装完毕，并符合设计要求。
墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。
室内地面工程结束，场地清理干净，道路畅通。
安装干式变压器室内应无灰尘，相对湿度宜保持在70%以下。
变压器、箱式变电所的基础验收合格，且对埋入基础的电气导管、电缆导管的变压器进、出线预留孔及相关预埋件进行检查符合要求。
施工人员需要经过正规的职业培训，并持证上岗。
施工工艺流程包括器身检查、设备点件检查、变压器二次搬家、变压器干燥、变压器的交接试验、变压器本体及附件安装、绝缘油处理、送前检查、电送电试运行和竣工验收。
3.2 工艺操作3.2.1 设备点件检查安装单位、供货设备点件检查应由安装单位、供货单位和建设单位代表共同进行，并做好记录。
根据设备清单、施工图纸和设备技术文件，核对变压器本体及附件的规格型号是否符合设计图纸要求，是否齐全，有无丢失和损坏。
检查变压器本体外观是否无损伤和变形，油漆是否完好无损伤；油箱封闭是否良好，有无漏油、渗油现象，油标处油面是否正常，如有问题应立即处理；绝缘瓷件及环氧树脂铸件有无损伤、缺陷和裂纹。

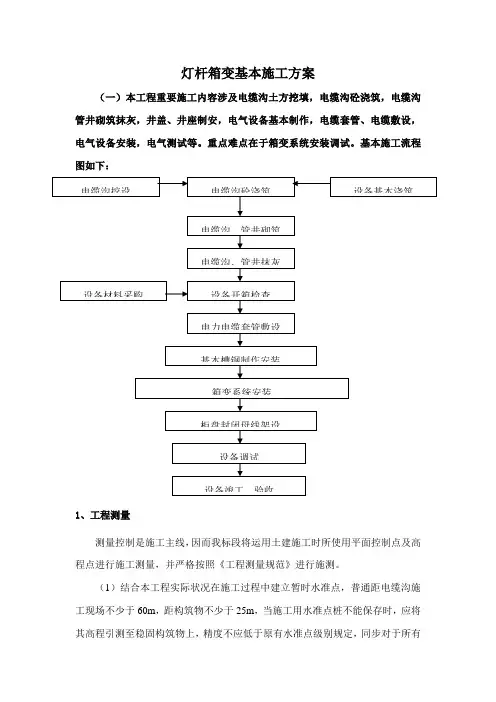

路灯箱变基础施工方案样本
灯杆箱变基本施工方案（一）本工程重要施工内容涉及电缆沟土方挖填，电缆沟砼浇筑，电缆沟管井砌筑抹灰，井盖、井座制安，电气设备基本制作，电缆套管、电缆敷设，电气设备安装，电气测试等。
重点难点在于箱变系统安装调试。
基本施工流程图如下：1、工程测量测量控制是施工主线，因而我标段将运用土建施工时所使用平面控制点及高程点进行施工测量，并严格按照《工程测量规范》进行施测。
（1）结合本工程实际状况在施工过程中建立暂时水准点，普通距电缆沟施工现场不少于60m，距构筑物不少于25m，当施工用水准点桩不能保存时，应将其高程引测至稳固构筑物上，精度不应低于原有水准点级别规定，同步对于所有水准高程控制点要建立复核制度，特别在雨天后，应进行复测闭合，及时修正避免点位下沉碰撞引起高程不符导致质量事故，在使用任何水准点前必要进行相临两点复测。
（2）施工测量测量人员要对每项工程将要施工设计图纸提供各种数据以及有关几何尺寸进行复核，认真学习熟悉图纸，领略设计意图，做到心中有数，发现不符现象及时与设计、监理等关于人员共同解决。
（3）测量内业计算整顿出各种点线角度高程等数据必要经两人复核无误后方可进行放样。
通过复测放样精度满足设计规定后约请监理工程师现场验收并在验单上签字批准，再向施工队进行交底。
交底以书面形式并配有草图，内容明确，数字精确，交接人均应有签字存档备查。
（4）测量人员在施工过程中，对每一步测量工作（内业、外业）一定要严肃认真，做到根据对的、计算精准、一丝不苟，步步校对，杜绝偏差，减少损失，保证工程测量万无一失。
（5）竣工测量竣工测量不但是验收和评价工程与否按设计施工基本根据，更是工程交付使用后进行管理、维修、改建和扩建根据。
因而，竣工图和竣工资料是国家基本建设工程重要技术档案资料，必要按规定绘制整顿并长期保存。
（6）做好竣工测量核心要从施工准备开始就有顺序、一项不漏地积累各项报验复测资料，特别对隐蔽工程，一定要在回填前或进行下一步工序前及时测竣工位置。
箱式变电站安装施工工艺及材料
力设备改造工程主要部位施工工艺方案xxxxxxxxxxxxxx公司2014年10月20日箱式变电站安装箱式变电站，是由成套变电所发展而来，由于这类变电所无需土建房屋，只是把高低压开关柜集中在一个箱式外壳内，因而得此名。
从电厂出来经输电线把电能从电厂送到负荷中心，然后再经过变电所变压，送到千家万户，满足人们的生产、生活的需要。
用砖瓦等建材构成的变电所、配电室，这种供电形式人们已经司空见惯了。
随着科技的进步，经济的发展，占地日趋紧张，而建配电室和柱上变压器等古老的供电方式已经不能满足人们的需求。
于是一种新的形式，那就是箱式变供电便应运而生，使其无论应用于自备，还是公用，都以其未曾有过的强大生命力立足于电网之中。
箱式变是近年来发展的新产品，有多种型号。
早期，箱式变的型号和含义，如XZW，其字母分别代表成套、组合、户外，后来其它厂家又有另外的不同表示：有北方开关厂的NXB、ZXB；北京第三开关厂的XWB；北京华东开关厂的ZBW。
随着外资的引进，又出现了一些型号：如北京安瑞吉(NRG)电气设备有限公司的CSS-W型箱式变，这是中国与德国F＆G公司的合作产品；VFI型的美式箱式变，这是美国COOPER公司的产品。
还有，国内用先进技术研制成ZDXB系列智能箱式变等，更进一步开拓了箱式变的市场。
箱式变，在50Hz、6～10kV的供电网中，作为额定容量50～800kVA(油变)或50～1600kVA(干变)的独立成套变电及配电装置，它由6～10kV高压室、6～10kV/0.4kV变压器室及0.22/0.38kV低压配电室组成，装于金属结构封闭式箱内，可以广泛应用于多种场所：如商务中心、居民住宅小区、车站、港口、机场、仓库、公园、油田、工厂、矿山、市政工程、建筑施工单位及临时性施工工地等等，特别适用于土地紧张和流动性大的野外施工单位的临时用电。
它既可作为固定式变电所，也可作为移动式变电所。
箱式变的主要特点有：(1)、箱式变的箱体底座和骨架有两种构成方式：一种采用槽钢和角钢焊接而成，另一种由螺栓联结而成，具有较高的强度和刚性。
箱变基础施工
箱变基础施工一、箱变基础施工工艺流程：定位放线→土方开挖及沙砾料换填→垫层施工→地板混凝土→模板安装及预埋件安装→混凝土浇灌→养护→基础防腐施工→基础接地施工→土方回填1、定位放线（1）测量放线：根据坐标绘制放线图→补测坐标控制点并埋设控制桩→使用定位桩进行放线及标高引测→验线并做好放线、验线记录（2）测量准备：对所有进场的仪器设备及人员进行初步调配，并对所有进场的仪器设备重新进行检定，检验施工测量人员的上岗证书，并对施工测量人员进行有关的技术交底，根据图纸条件及工程部结构特征确定平面控制网形式及组成。
（3）场区平面控制网的测设平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则；布设平面控制网形首先根据设计总平面图，现场施工平面布置图；选点应选在通视条件良好、安全、易保护的地方；桩位必须用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记。
（4）为保证基础竖向施工的精度要求，建立高程控制网，采用精密水准仪对所提供的水准基点进行复测检查，检测合格后，测设一条闭合或附合水准线路，联测平面控制点，以此作为保证施工竖向精度控制的首要条件。
（5）具体施工测量1）首先对场区平面控制点进行复核，根据施工图及控制点进行基础施工主要轴线的测设，在其延长线上适当位置设立轴线控制桩，作为土方开挖及基础施工阶段平面放线的依据。
依据场区平面轴线控制桩和基础开挖平面图，测设出基槽开挖上口线及下口线，并定出控制桩指导开挖。
2）垫层浇筑完毕后，根据基坑边上的轴线控制桩，用经纬仪将所需的轴线投测到施工的平面层上，以此作角度、距离的校核。
一经校核无误后，方可在该平面上放出其他相应的基础设计轴线及边线，并弹墨线标明作为支模板的依据，模板支好后，应用经纬仪架设在两条相互垂直的轴线上检查上口的位置。
2、土方开挖：土方开挖→修坡→整平→留足预留土层→修边清底（1）开挖基坑时，按顺序由中心向外，用反铲挖掘机挖土，基础深度不超过设计基底，标高留底20-25厘米，在开挖过程中随时检查基底宽度及坡度，不够及时修正。
箱变基础施工方案
大唐三塘湖风电场一期49.5MW工程箱变基础施工方案新疆电力建设公司二零一二年四月箱变基础施工方案1.工程概况及施工范围1.1工程概况大唐三塘湖风电场一期49.5MW工程位于新疆维吾尔自治区哈密地区巴里坤县东北部，距离巴里坤县城约70公里，风电场距三塘湖乡直线距离约20km；与哈密市直线距离约152km，风电场区域的海拔高度约在1330～1420m，场地开阔，地形较平坦，地势南部高、北部低。
本工程采用33台单机容量1.5MW的风力发电机组，总装机容量为49.5MW，每台风机基础旁边设一台箱式变压器，地基标高超挖50cm换填砂砾石，素混凝土基础，箱式变压器基础接地与风机基础接地相连。
包括箱变基础土方开挖、回填、基础混凝土和钢筋配置安装、基础防腐、基础接地等工程施工。
各风机之间的交通联系采用施工完成的场内道路相连。
1.2施工范围33座1.5MW箱变基础及箱变接地。
1.3施工节点工期开工时间：2012年4月1日；基础浇筑完成2012年6月24日；2．施工总体组织根据本工程特点和总体进度要求，结合当地自然条件和风机基础相隔距离选型，加上基础施工工期较短，为加快施工进度，采用全线流水施工作业法。
分析本工程施工难点主要是基础多、平面位置分散、工序较多，33座箱变基础每基工程量10m3。
为保证总体施工工期要求，箱变基础施工组织1个钢筋、混凝土和2个模板专业施工组，其它施工各设1个专业施工组，均采用流水施工作业法。
3．总体施工方案3.1主要施工机械及施工人员配置本工程基础混凝土工程量小但工序多较复杂，施工工期短，为保证工程各工序施工进度，我公司在工程施工中配备主要施工机械如下：3.1.1主要机械配置3.1.1.1运输机械：采用五十铃双排车一辆运输模板；三轮车一辆运输集中拌合混凝土至施工现场；20m3双桥车一辆运输沙砾料到施工现场及混凝土粗细骨料；水车一辆运输施工用水。
3.1.1.2施工机械：混凝土采用集中拌合，1台50型搅拌机，2台20KW发电机（拌合场及施工现场各1台），施工现场设一台溜槽将混凝土入仓施工，平板打夯机1台，混凝土振捣器具1套。
箱式变电站基础施工方案
箱式变电站基础施工方案一、施工流程:1.施工准备(1)根据施工需要配备相应的施工人员，按规范要求进行学习，做到人人心中有数。
(2)材料设备准备:按照材料设备计划进行施工材料设备的准备，并对其进行检修和检验。
2.施工方法及技术要求箱式变压器安装在水泥基座上，需采用膨胀螺栓与基座固定牢靠，水泥基座施工时要预留好安装预埋件及孔洞，并核对安装尺寸。
二、箱变安装工艺1、箱变搬运方案(1)变压器运输变压器在运输中，不应有严重冲击和震动，运输倾斜角不得超过15°。
(2)开箱检查.A.设备出厂合格证明及产品技术文件应齐全。
B.设备名牌、型号规格应和设计相符，附件、备件核对装箱单应齐全。
(3)变压器应作好各项外观检查作业,并测试绝缘电阻应符合规程规定，变压器容量较小，可不作抽芯检查。
但甲方特殊请求除外。
如需要抽芯时应在干燥地点进行。
主要应注意检查变压器铁芯是否有变形，绕组绝缘是否完好，引出线的绝缘与焊接是否可靠。
有分接开关要检查分接头触点是否紧密(0.05塞尺应塞不进去)分接开关转动应灵，指示与实际接线相符。
用2500 V摇表检查绕组间，绕组与地及穿芯螺栓的绝缘情况，紧固能的螺栓，无问题后方可安装。
(4)变压器基础的制安，箱式变压器应安装在水泥基础上。
基座高于地面500mm。
基础槽钢材料应无裂纹严重锈蚀等缺陷，并调直后方可下料并焊接。
基础就位后要抄平找正，符合要求后，方可与地板固定，然后除去锈污涂防锈漆二道。
变压器就位在事先已超平的基础上，进行超平找正作业，符合要求后要把变压器与基础用主变压脚可靠地压在一起。
(5)变压器试验调整结果必须符合电气试验规定或出厂技术文件的规定。
(6)变压器接地应符合规程要求，接地线敷设美观。
(7)变压器就位后，在投入运行前，首先要进行电气试验，变压器试验调整结果必须符合电气试验规定或出厂技术文件的规定。
2、箱变安装方案1)箱变运输到目的地后，在设备安装整体吊装时，应同时使用本体上的四个全重吊环。
箱变基础施工方案
大唐三塘湖风电场一期工程箱变基础施工方案新疆电力建设公司二零一二年四月箱变基础施工方案1.工程概况及施工范围工程概况大唐三塘湖风电场一期工程位于新疆维吾尔自治区哈密地区巴里坤县东北部，距离巴里坤县城约70公里，风电场距三塘湖乡直线距离约20km；与哈密市直线距离约152km，风电场区域的海拔高度约在1330～1420m，场地开阔，地形较平坦，地势南部高、北部低。
本工程采用33台单机容量的风力发电机组，总装机容量为，每台风机基础旁边设一台箱式变压器，地基标高超挖50cm换填砂砾石，素混凝土基础，箱式变压器基础接地与风机基础接地相连。
包括箱变基础土方开挖、回填、基础混凝土和钢筋配置安装、基础防腐、基础接地等工程施工。
各风机之间的交通联系采用施工完成的场内道路相连。
施工范围33座箱变基础及箱变接地。
施工节点工期开工时间：2012年4月1日；基础浇筑完成2012年6月24日；2．施工总体组织根据本工程特点和总体进度要求，结合当地自然条件和风机基础相隔距离选型，加上基础施工工期较短，为加快施工进度，采用全线流水施工作业法。
分析本工程施工难点主要是基础多、平面位置分散、工序较多， 33座箱变基础每基工程量10m3。
为保证总体施工工期要求，箱变基础施工组织1个钢筋、混凝土和2个模板专业施工组，其它施工各设1个专业施工组，均采用流水施工作业法。
3．总体施工方案主要施工机械及施工人员配置本工程基础混凝土工程量小但工序多较复杂，施工工期短，为保证工程各工序施工进度，我公司在工程施工中配备主要施工机械如下：3.1.1主要机械配置3.1.1.1运输机械：采用五十铃双排车一辆运输模板；三轮车一辆运输集中拌合混凝土至施工现场；20m3双桥车一辆运输沙砾料到施工现场及混凝土粗细骨料；水车一辆运输施工用水。
3.1.1.2施工机械：混凝土采用集中拌合，1台50型搅拌机，2台20KW发电机（拌合场及施工现场各1台），施工现场设一台溜槽将混凝土入仓施工，平板打夯机1台，混凝土振捣器具1套。
变压器、箱式变电站安装施工工艺
变压器、箱式变电站安装施工工艺3.1 材料要求3.1.1 变压器、箱式变电站应符合下列规定：1 变压器、箱式变电站出厂试验记录及随带技术文件应齐全；2 铭牌标注的规格、型号、容量、一次二次额定电压、电流、阻抗及接线组别等技术参数应清晰；3 带有防护罩的干式变压器，变压器与防护罩的间距应符合技术标准的规定；4 设有通风口的箱式变电站，通风口防护网完好，内外涂层完整、无损伤。
3.1.2 辅材应符合下列规定：1 各种型钢应无明显锈蚀；2 除地脚螺栓及防震装置螺栓外，螺栓等紧固件均应采用热浸镀锌螺栓，平垫圈和弹簧垫圈应齐全。
3.2 主要机具3.2.1 搬运机具应包括汽车吊、卷扬机、吊链、钢丝绳、钢管。
3.2.2 安装机具应包括台钻、砂轮机、台式虎钳、液压升降机、套丝机、电气焊机具；电钻、电锤、液压钳、扳手等工具。
3.2.3 测量工具应包括钢卷尺、钢板尺、水平仪、测距仪、塞尺、线坠等器具。
3.2.4 测量仪表应包括接地电阻测试仪、不同电压等级的绝缘电阻测试仪、钳形电流表、万用表、电桥、温度计及交接试验仪器。
3.2.5 高低压验电器、高低压接地线等安全工具。
3.3 作业条件3.3.1 设计图纸及技术资料应齐全完整、核对无误。
3.3.3 安装位置通道应畅通，场地应整洁、无杂物。
3.3.4 施工安装机具应检查合格，专用工具应试验合格。
3.3.5 变配电室应符合下列规定：1 变压器、箱式变电站基础应验收合格；2 基础的电线电缆导管，进、出线预留孔及预留相关构件、设备的位置、方向、间距等应验收合格；3 电缆沟、夹层，屋顶涂料、墙体装饰面、室内地面、门窗等应施工完毕；4 变配电室内不应有其他无关的管道通过；5 室内应清洁，无渗、漏水现象。
3.4施工工艺3.4.1变压器安装工艺流程应符合图3.4.1的规定：设备点件检查→→变压器二次搬运→→变压器稳装→→附件安装→→→→变压器检查及交接试验→→送电前检查→→送电运行验收图3.4.1 变压器安装工艺流程3.4.2 设备点件检查应符合下列规定：1 变压器本体及外观检查应无损伤、变形、油漆脱落等现象；2 应按施工图纸、设备技术文件及设备清单，检查变压器规格型号；应对变压器附件、备件进行点件检查，确认附件、备件齐全，无损坏；3 绝缘瓷件及环氧树脂铸件应无损伤、裂纹等缺陷；连接点应牢固；4 设备点件检查后，应由安装单位、监理单位、供货单位代表共同签认后，将记录存档；5 箱式变电站通风口网及内外涂层应完好、无损伤。
箱式变电站设计与工艺 第7章 箱式变电站基础及接地系统
第七章 箱式变电站基础及接地系统
第一节 箱式变电站的基础
第一节 箱式变电站的基础
一、箱式变电站基础的要求： 1）、基础的施工地点应选择在周围地势的最高点处。 2）、基础在开挖基坑时，需进行素土夯实，如果是
湿、松、散杂的地基应作加固处理。 3）、箱变的基墩用混凝土浇制或者用标准砖实砌，
第一节 箱式变电站的基础
三、美式箱变基础图的画法源自电 缆 沟低压舱地平面
电缆固定架
高压舱
第二节 箱式变电站接地系统
第二节 箱式变电站接地系统
根据现行的国家标准《低压配电设计规范》(GB 50054-2011)，低压配电系统有IT系统、TT系统、TN系统 三种接地形式。
一、 TT 方式供电系统 TT方式是指将电气设备的金属外壳直接接地的保护 系统，称为保护接地系统，也称TT系统。第一个符号T表 示电力系统中性点直接接地；第二个符号 T 表示负载设 备外露不与带电体相接的金属导电部分与大地直接联接， 而与系统如何接地无关。
第二节 箱式变电站接地系统
二、TN 方式供电系统 （2）、TN－S方式供电系统：
第二节 箱式变电站接地系统
二、TN 方式供电系统 （3）、TN－C－S方式供电系统 TN-C-S系统是TN-C系统和TN-S系统的结合形式，在 TN-C-S系统中，从电源出来的那一段采用TN-C系统。因 为在这一段中无用电设备，只起电能的传输作用，到用 电负荷附近某一点处，将EN线分开形成单独的N线和PE 线。从这一点开始，系统相当于TN-S系统。
第二节 箱式变电站接地系统
一、 TT 方式供电系统
第二节 箱式变电站接地系统
一、 TT 方式供电系统 这种供电系统的特点如下: (1)、当电气设备的金属外壳带电（相线碰壳或设备绝
箱式变电站安装施工工艺及材料
力设备改造工程主要部位施工工艺方案xxxxxxxxxxxxxx 公司2014 年10 月20 日箱式变电站安装箱式变电站，是由成套变电所发展而来，由于这类变电所无需土建房屋，只是把高低压开关柜集中在一个箱式外壳内，因而得此名。
从电厂出来经输电线把电能从电厂送到负荷中心，然后再经过变电所变压，送到千家万户，满足人们的生产、生活的需要。
用砖瓦等建材构成的变电所、配电室，这种供电形式人们已经司空见惯了。
随着科技的进步，经济的发展，占地日趋紧张，而建配电室和柱上变压器等古老的供电方式已经不能满足人们的需求。
于是一种新的形式，那就是箱式变供电便应运而生，使其无论应用于自备，还是公用，都以其未曾有过的强大生命力立足于电网之中。
箱式变是近年来发展的新产品，有多种型号。
早期，箱式变的型号和含义，如xzw其字母分别代表成套、组合、户外，后来其它厂家又有另外的不同表示：有北方开关厂的NXB ZXB北京第三开关厂的XWB北京华东开关厂的ZBW/随着外资的引进，又出现了一些型号：如北京安瑞吉（NRG电气设备有限公司的CSS-V型箱式变，这是中国与德国F&G公司的合作产品；VFI型的美式箱式变，这是美国COOPE公司的产品。
还有，国内用先进技术研制成ZDXB系列智能箱式变等，更进一步开拓了箱式变的市场。
箱式变，在50Hz、6〜10kV的供电网中，作为额定容量50〜800kVA （油变）或50〜1600kVA（干变）的独立成套变电及配电装置，它由6〜10kV高压室、6〜10kV/0.4kV变压器室及0.22/0.38kV 低压配电室组成，装于金属结构封闭式箱内，可以广泛应用于多种场所：如商务中心、居民住宅小区、车站、港口、机场、仓库、公园、油田、工厂、矿山、市政工程、建筑施工单位及临时性施工工地等等，特别适用于土地紧张和流动性大的野外施工单位的临时用电。
它既可作为固定式变电所，也可作为移动式变电所。
箱式变的主要特点有：(1) 、箱式变的箱体底座和骨架有两种构成方式：一种采用槽钢和角钢焊接而成，另一种由螺栓联结而成，具有较高的强度和刚性。
箱式变电站安装施工工艺及材料
箱式变电站安装施工工艺及材料箱式变电站作为一种集变压器、开关设备、控制设备及配电设备于一体的模块化输电设备，由于其安装、拆装简单，类型多样、能够满足各种不同的电压和容量需求，受到了市场的广泛关注。
为了确保箱式变电站的安全运行和使用寿命，箱式变电站的安装施工工艺及材料应该得到充分掌握和应用。
箱式变电站的安装施工工艺箱式变电站的安装施工工艺包括下面几个方面：土建基础和地网箱式变电站安装前需要进行土建基础的施工，详细的工程设计要符合土木施工和地质参考规范的要求，施工时，要根据现场的地质情况、地基沉降次数等因素，进一步把握地基基础设计的科学性和可操作性。
箱式变电站的冷却系统中的水基无法完全滤尘和清除杂物，因此必须加装滤网和粗滤器，必须增强土壤的稳定性，降低电站地网阻抗的值，选用金属焊接式电焊网作为地网导线，防止焊接部分产生焊接点电阻。
设备的安装及调试设备安装及调试的制定和实施是箱式变电站施工的核心内容之一。
因为箱式变电站设备的特殊性，各个设备之间的调试关系密切，需要注意以下几方面的工作：首先考虑设备的空间布局，利用科学的空间安排和设计，避免空间的浪费，可以让箱式变电站节约更多的空间，提高工作效率。
然后设备安装应遵循设备制造厂家提供的安装图纸，正确安装各种设备，并定期进行调试，以保证其正常使用和正常运行。
箱式变电站主体安装箱式变电站主体安装是箱式变电站安装工程中的一个必要环节。
施工过程中需要考虑以下几方面的因素：首先考虑箱式变电站的选址问题，要根据地形地貌、周围环境等因素进行科学选址，保证箱式变电站安全稳定，不影响周围环境和居民生活。
其次需要重点考虑箱式变电站的安装及接线问题，如何合理的安装箱式变电站主体，以及如何进行接线工序的调试。
变电站内电气设备的安装及维护箱式变电站运行过程中对各种电气设备的安装和维护要求极高，要求施工员对各种电气设备进行精准的测量和维护，并注意以下几个方面：首先，当施工人员进行电气设备的安装和维护时，应与厂家建立良好的合作关系，掌握专业的电气设备检测方法和理念，提高电气设备的性能指标和维护标准，保持设备的正常运行。
箱变基础施工工艺
1.工程概况........................................... 错误！未定义书签。
2编制依据.............................................................. 1..3. .................................................................................................................................. 施工准备.................................................................. 2..3.1技术准备........................................................... 2.3.2现场准备........................................................... 2.3.3劳动力准备......................................................... 2.3.4机具准备........................................................... 3.3.5材料准备.......................................................... .3..4 .箱变基础做法 (4)5箱变基础施工方法...................................................... 5.5.1基础土方的开挖..................................................... 5.5.2 接地 .............................................................. 5..5.3垫层施工.......................................................... .6..5.4基础钢筋绑扎.......................................................6.5.5基础砼的浇筑.......................................................6.5.6基础排水系统及砌体墙...............................................6.5.7混凝土压顶.........................................................6.6.质量保证措施..........................................................7.7 .安全措施............................................................. 7..1. 工程概况本工程为项城市惠民小区供电工程，本小区共8台箱变，分别供各个单元楼的用电。
箱变基础专项施工方案
大同联合光伏曹家沟10万千瓦发电项目箱变基础施工方案编制：审核：批准：中国电建集团贵州工程公司大同联合光伏曹家沟10万千瓦发电项目______________________________________________________________________________________________________________2015年月日目录1.工程概况 (1)2.编制依据 (1)3.施工准备 (1)3.1技术准备 (1)3.2现场准备 (1)3.3劳动力准备 (2)3.4机具准备 (2)3.5材料准备 (2)4．箱变基础做法 (3)5.箱变基础施工方法 (5)5.1基础土方的开挖 (5)5.2接地 (5)5.3垫层施工 (5)5.4基础钢筋绑扎 (5)5.5基础砼的浇筑 (6)5.6基础排水系统及砌体墙 (7)6．质量保证措施 (10)7．安全措施 (11)1.工程概况大同联合光伏曹家沟10万千瓦发电项目建设容量10万千瓦，共包含35kV箱变90台，其中1000kVA容量50台，1250kVA容量40台。
2.编制依据《施工现场临时用电安全技术规范》JGJ46-2005《工程测量规范》GB50026-93《建筑地基基础工程施工质量验收规范》GB 50202-2002《混凝土结构工程施工质量验收规范》GB50204-2002《砌体工程施工质量验收规范》GB50203-2002《建筑施工扣件式钢管脚手架》JGJ130-2001《建筑工程施工质量验收统一标准》GB50300-20013.施工准备3.1技术准备技术部门对相关部门做好技术交底、安全交底。
根据施工方案要求对施工队伍作好施工交底并监督分包队伍对班组交底。
各种计量、测量用具及时检查、送检并且检定证书、材料齐全。
3.2现场准备根据技术方案要求组织施工机械的进场、报验、安装，使其在施工过程中能满足工程需要。
做好场地平整。
13.3劳动力准备3.4机具准备3.5材料准备Ф8、12 4．箱变基础做法5.箱变基础施工方法5.1基础土方的开挖对于箱变基坑采用机械开挖，人工配合开挖清底的方法，开挖时基坑边坡放坡1:1.挖掘机开挖深度至持力层,剩余的部分采用人工清底。
箱式变电器施工方法
施工法〔工艺〕一．施工流程：1.施工准备(1)．根据施工需要配备相应的施工人员，按规要求进展学习，做到人人心中有数。
(2)．材料设备准备:按照材料设备方案进展施工材料设备的准备，并对其进展检修和检验。
2.施工法及技术要求：箱式变压器安装在水泥基座上，需采用膨胀螺栓与基座固定牢靠，水泥基座施工时要预留好安装预埋件及洞，并核对安装尺寸。
二.箱变安装工艺1、箱变搬运案(1).变压器运输变压器在运输中，不应有重冲击和震动，运输倾斜角不得超过15°。
(2).开箱检查A.设备出厂合格证明及产品技术文件应齐全。
B.设备名牌、型号规格应和设计相符，附件、备件核对装箱单应齐全。
(3).变压器应作好各项外观检查工作，并测试绝缘电阻应符合规程规定，变压器容量较小，可不作抽芯检查。
但甲特殊请求除外。
如需要抽芯时应在枯燥地点进展。
主要应注意检查变压器铁芯是否有变形，绕组绝缘是否完好，引出线的绝缘与焊接是否可靠。
有分接开关要检查分接头触点是否严密〔0.05塞尺应塞不进去〕分接开关转动应灵，指示与实际接线相符。
用2500V摇表检查绕组间，绕组与地及穿芯螺栓的绝缘情况，紧固能的螺栓，无问题后可安装。
(4).变压器根底的制安，箱式变压器应安装在水泥根底上。
基座高于地面500mm。
根底槽钢材料应无裂纹重锈蚀等缺陷，并调直后可下料并焊接。
根底就位后要抄平找正，符合要求后，可与地板固定，然后除去锈污涂防锈漆二道。
变压器就位在事先已超平的根底上，进展超平找正工作，符合要求后要把变压器与根底用主变压脚可靠地压在一起。
(5).变压器试验调整结果必须符合电气试验规定或出厂技术文件的规定。
(6).变压器接地应符合规程要求，接地线敷设美观。
(7).变压器就位后，在投入运行前，首先要进展电气试验，变压器试验调整结果必须符合电气试验规定或出厂技术文件的规定。
2、箱变安装案1〕箱变运输到目的地后，在设备安装整体吊装时，应同时使用本体上的四个全重吊环。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10
箱变安装
图18 箱变器卸车图
图19 箱变器安装图
图20 箱变器安装完毕图
1)使用吊车将箱变安装在槽钢上，并固定。
11
箱变接线
图21 箱变低压侧3×120动力电缆接线
图22 箱变高压侧3×120（或3×70）动力电缆接线
图23 箱变低压侧控制电缆头制作
1)箱变低压侧，采用3×120动力电缆与逆变室的逆变器相连接，共有10根。
3
垫层浇筑
垫层厚为100mm，且垫层上平面为（以±为基准）。
图5夯实平整开始浇筑
图6 垫层浇筑完毕
1） 在开挖好的箱变基础内，把地面夯实平整。
2）根据定位点坐标X1/Y1和X2/Y2，计算出箱变室基础垫层的位置，用高度为100mm木条把箱变室要浇筑的垫层围好。
3）把木条围好后开始浇筑作业。
4）浇筑完后把垫层基础平面夯实平整。
2）根据测量好的点X1/Y1在正北和正西方向引出两条直线，直线用2个木桩定位，使两条直线交点为X1/Y，X2/Y2点同理。
全站仪找点方法（已知两个测量控制点的坐标）：
① 把全站仪放在其中一个测量控制点的上方，调整好水平；
② 使全站仪的测量方向和两个测量控制点的直线方向保持一致；
③ 然后输入需要测量点的坐标，在显示器上可以看到该点位置和所在直线的夹角；
箱变基础施工工艺流程
编制：
审核：
批准：
箱变施工工艺流程：
序号
施工说明
工艺图片
1
箱变室基础测量放线
设计图纸上以正北为X轴，正东为Y轴，坐标原点在西南方向。
图1 测量坐标点所用的全站仪
图2 测量控制点
图3 测量定位木桩
1）箱变室坐南朝北，用全站仪测量出图纸上面箱变基础左上角的坐标X1/Y1和右下角的坐标X2/Y2。
1)支模的前先固定好接地扁铁的位置，保证连接在钢筋部分扁铁的牢固和平整。
2)根据尺寸开始建模，先把内测模板建好再建外侧。
3)建模的时候要固定好预埋管的位置。
7
墙体浇筑及爬梯、预埋件安装
1)建模接地完成以后开始浇筑。
2)浇筑完毕后要开始预埋件及爬梯的安装。
注意：① 由于地势的特殊条件，先把混凝土放入容器内，然后采用吊机把混凝土吊到模板上方浇筑。
④ 调整全站仪的夹角使测量点与所在直线夹角变为0，仪器上显示出了测量点和仪器下方点的位置，然后调整菱镜找到需要测量点的位置。
测量点的放线固定方法：
① 在地上打好木桩，保证测量好的点在木桩上端面；
② 再在木桩上端面钉好钉子，使钉子顶端部分和测量出来的点重合。
2
放线开挖
箱变室尺寸：长5400mm×宽4900mm×深1650m
② 浇筑完毕后，要及时安装好预埋件和爬梯，然后进行砼养护。
图12 墙体浇筑
图13 预埋件安装
8
墙体拆模
预埋件一共18个（如图）
图14 墙体拆模后
图15 爬梯和集水坑
1)墙体浇筑完毕养护24小时后拆模
9
槽钢安装和上端面抹灰
图16 槽钢焊接和二次灌浆作业
图17 箱变基础成品图
1)把槽钢焊接在预埋件上
2)焊接好后涂上防锈漆
图4 监督挖机开挖作业
1）根据测量点和箱变室基础的尺寸用白灰在地面进行第二次放线，使箱变室基础轮廓涵盖在里面。
2）±按逆变器室所在场地最高点加300mm确定，室内外高差300mm。
3）指挥挖机开挖工作，开挖深度要保证在零位以下2050mm。
注意：挖机机开挖过程中由于在测量放线中，点X1/Y1和点X2/Y2均可以由两条直线定位，所以确定直线的2个木桩要保护好，不能被移为或掩埋。
2)箱变高压侧， 3×120（或3×70）动力电缆接线，需特制高压头进行连接。
3)箱变低压侧，采用7组控制电缆连接，通往逆变室的控制柜。
注意：垫层要平整，厚度为100,mm且上平面位置要保证在零位。
4
条形基础及承台钢筋绑扎
承台厚度为：250mm
图7垫层画线及钢筋绑扎
1）待24小时候垫层达到性能要求后，根据定位点坐标X1/Y1和X2/Y2，计算出承台基础的位置，然后用墨盒弹出尺寸线条。
2）在垫层上面按图纸尺寸要求，绑扎好承台钢筋。
3）采用HRB400热轧带肋钢筋，直径14mm，水平8 承台钢筋绑扎及建模
图9 承台浇注拆模后
1）根据垫层上面画好的尺寸做好承台外侧模板。
2）在绑扎承台钢筋的时候，绑扎放好墙体周围的竖向钢筋，方便墙体钢筋的绑扎和浇注。
3）内设有集水坑，放好集水坑模具。
4）砼养护完后拆模。
注意：箱变室内设有集水坑，尺寸为500mm×500mm×100mm，上端面和承台的上端面在同一个面上。
5
墙体钢筋绑扎及接地
墙体钢筋为2层
图10 墙体钢筋绑扎
1)墙体外侧竖向钢筋要求为HRB400热轧带肋钢筋，直径14mm，间距为150mm。
2)墙体内侧竖向钢筋和横向钢筋均要求为HRB400热轧光圆钢筋，直径10mm，间距为150mm。
3)钢筋绑扎完毕后固定好电缆管，及做好接地。
6
墙体支模
图11 建模完成后
