2019-2020学年浙教版科学八年级上册第四章电路探秘及答案D卷

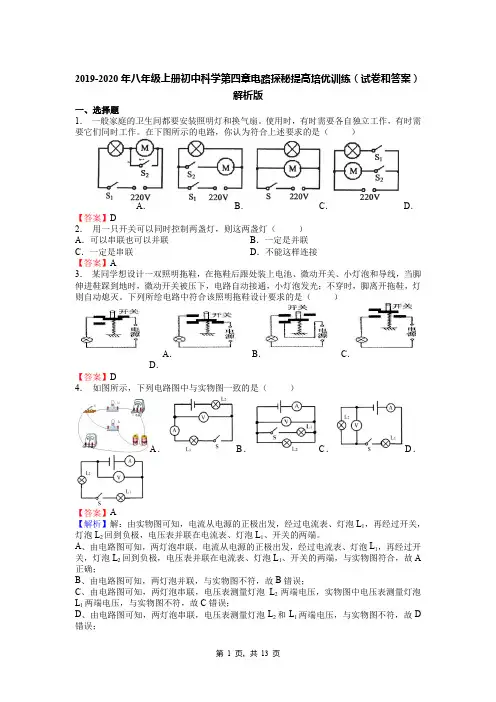

2019-2020年八年级上册初中科学第四章电路探秘提高培优训练(试卷和答案)解析版
2019-2020年八年级上册初中科学第四章电路探秘提高培优训练（试卷和答案）解析版一、选择题1．一般家庭的卫生间都要安装照明灯和换气扇。
使用时，有时需要各自独立工作，有时需要它们同时工作。
在下图所示的电路，你认为符合上述要求的是（）A．B．C．D．【答案】D2．用一只开关可以同时控制两盏灯，则这两盏灯（）A．可以串联也可以并联B．一定是并联C．一定是串联D．不能这样连接【答案】A3．某同学想设计一双照明拖鞋，在拖鞋后跟处装上电池、微动开关、小灯泡和导线，当脚伸进鞋踩到地时，微动开关被压下，电路自动接通，小灯泡发光；不穿时，脚离开拖鞋，灯则自动熄灭。
下列所绘电路中符合该照明拖鞋设计要求的是（）A．B．C．D．【答案】D4．如图所示，下列电路图中与实物图一致的是（）A．B．C．D．【答案】A【解析】解：由实物图可知，电流从电源的正极出发，经过电流表、灯泡L1，再经过开关，灯泡L2回到负极，电压表并联在电流表、灯泡L1、开关的两端。
A、由电路图可知，两灯泡串联，电流从电源的正极出发，经过电流表、灯泡L1，再经过开关，灯泡L2回到负极，电压表并联在电流表、灯泡L1、开关的两端，与实物图符合，故A 正确；B、由电路图可知，两灯泡并联，与实物图不符，故B错误；C、由电路图可知，两灯泡串联，电压表测量灯泡L2两端电压，实物图中电压表测量灯泡L1两端电压，与实物图不符，故C错误；D、由电路图可知，两灯泡串联，电压表测量灯泡L2和L1两端电压，与实物图不符，故D 错误；故选：A。
由实物图可知，两灯泡串联，电流表测量电路中的电流，电压表测量灯泡L1两端电压，对各选项逐一分析。
本题考查根据实物图画电路图，关键是分析实物图中电路的连接，根据实物图画出对应的电路图，这是本题的重点也是难点。
5．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是闭合的，当设定起爆时间一到，定时开关S会自动断开．为使引爆装置停止工作，拆弹专家应在图中哪处剪断导线．拆除前起爆器上有没有电流通过？（）A．a；没有B．b；没有C．a；有D．b；有【答案】A【解析】【分析】由图可知当S闭合时起爆器被短路，则起爆器中没有电流通过；若S断开起爆器将接在电源两端，则起爆器中产生电流从而引爆炸弹．由以上原理可知答案．【解答】解：由题意知当S断开时，起爆器中将通以电流，引爆炸弹，故为了使引爆装置停止工作，应将起爆器与电流断开，故应剪断a处；折除前由于起爆器被短路，故起爆器上没有电流．故选A．【点评】本题考查物理知识在生产生活中的应用，应在认真分析题意及电路的基础上找到合适的物理规律作答．6．肺活量的大小决定了人的耐力，也是身体综合指标的体现，某小组学习了电路知识后，利用气体传感器设计了一个测量肺活量的简易装置，其原理如图所示，图中R1为一个定值电阻，气体传感器R2的电阻随呼气时间的增加而减少，在测量肺活量的过程中，下列说法正确的是（）A．传感器R2两端的电压变大B．定值电阻R1两端的电压不变C．电流表示数不变D．电流表示数变大【答案】D7．某精密电子仪器中为了便于调节电路中的电流，其调节部分使用了两个滑动变阻器，如图所示，已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘瓷管上制成的，其中R1的总电阻是200Ω，R2的总电阻是5000Ω，开始时两变阻器都处于最大阻值，下面的几种方法中，能够既快又准确地使电流表指针指到要求位置的是（）A．先调节R1，使电流表指针指到要求位置附近，再调节R2B．先调节R2，使电流表指针指到要求位置附近，再调节R1C．同时调节R1和R2，使电流表指针指到要求位置附近D．交替、反复调节R1和R2，使电流表指针指到要求位置附近。

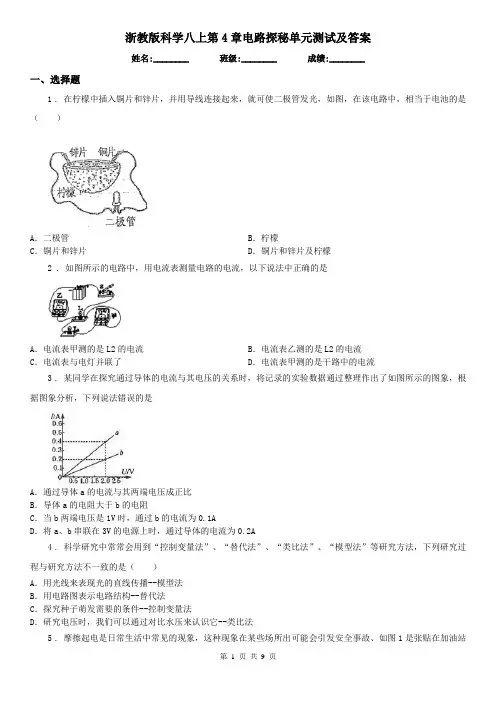

浙教版科学八上第4章电路探秘单元测试及答案
浙教版科学八上第4章电路探秘单元测试及答案姓名:________ 班级:________ 成绩:________一、选择题1 . 在柠檬中插入铜片和锌片，并用导线连接起来，就可使二极管发光，如图，在该电路中，相当于电池的是（）A．二极管B．柠檬C．铜片和锌片D．铜片和锌片及柠檬2 . 如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是A．电流表甲测的是L2的电流B．电流表乙测的是L2的电流C．电流表与电灯并联了D．电流表甲测的是干路中的电流3 . 某同学在探究通过导体的电流与其电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象分析，下列说法错误的是A．通过导体a的电流与其两端电压成正比B．导体a的电阻大于b的电阻C．当b两端电压是1V时，通过b的电流为0.1AD．将a、b串联在3V的电源上时，通过导体的电流为0.2A4 . 科学研究中常常会用到“控制变量法”、“替代法”、“类比法”、“模型法”等研究方法，下列研究过程与研究方法不一致的是（）A．用光线来表现光的直线传播--模型法B．用电路图表示电路结构--替代法C．探究种子萌发需要的条件--控制变量法D．研究电压时，我们可以通过对比水压来认识它--类比法5 . 摩擦起电是日常生活中常见的现象，这种现象在某些场所出可能会引发安全事故、如图1是张贴在加油站中的安全标识，其中与摩擦起电有关的是（）A．B．C．D．6 . 关于如图所示的电和磁知识描述错误的是（）A．图甲说明同种电荷相互排斥B．图乙说明电流周围存在磁场C．图丙中电铃是利用电磁铁工作的D．图丁三孔插座右孔接零线7 . 如图所示电路，电源电压恒定，定值电阻的阻值为R1，滑动变阻器的最大阻值为R2、已知R2>R1，闭台开关S后，将滑动变阻滑片从左端向右端移动过程中（）A．电压表V1的示数变大，电阻R1的电功率先变大后变小B．电压表V2的示数变小，滑动变阻器的电功率一直不变C．电流表A的示数变大，电路消耗的总功率一直变大D．电流表A的示数变大，电路消耗的总功率先变大后变小8 . 关于滑动变阻器，下列说法不正确的是（）A．滑动变阻器是通过改变电阻比的横截面积来改变电阻大小的B．改变电阻的目的是改变电路中电流的大小C．滑动变阻器中的电阻丝应该使用导电能力较差的合金丝来制作D．收音机的音量调节器实质上也是滑动变阻器9 . 电压一定时，电流I与电阻R的函数图象大致是（）A．B．C．D．10 . 某种电脑键盘清洁器有两个开关，开关S1控制照明用的小灯泡L1，开关S2只控制吸尘用的电动机M。

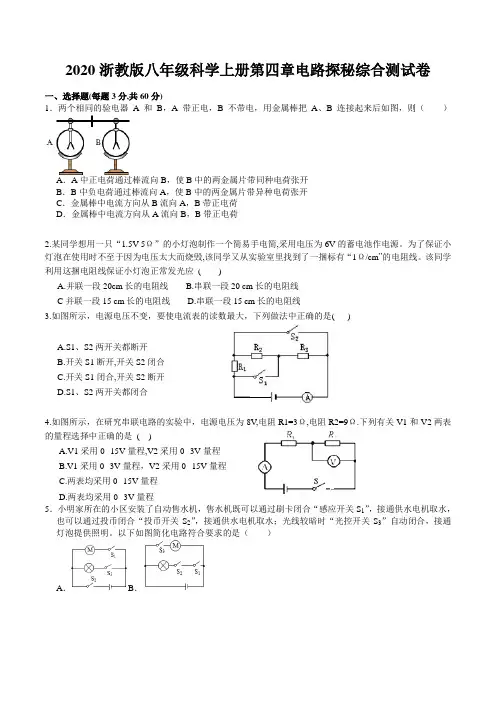

2020浙教版八年级科学上册第四章电路探秘综合测试卷
2020浙教版八年级科学上册第四章电路探秘综合测试卷一、选择题(每题3分,共60分)1．两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图，则（）A．A中正电荷通过棒流向B，使B中的两金属片带同种电荷张开B．B中负电荷通过棒流向A，使B中的两金属片带异种电荷张开C．金属棒中电流方向从B流向A，B带正电荷D．金属棒中电流方向从A流向B，B带正电荷2.某同学想用一只“1.5V 5Ω”的小灯泡制作一个简易手电简,采用电压为6V的蓄电池作电源。
为了保证小灯泡在使用时不至于因为电压太大而烧毁,该同学又从实验室里找到了一捆标有“1Ω/cm”的电阻线。
该同学利用这捆电阻线保证小灯泡正常发光应( )A.并联一段20cm长的电阻线B.串联一段20 cm长的电阻线C并联一段15 cm长的电阻线 D.串联一段15 cm长的电阻线3.如图所示，电源电压不变，要使电流表的读数最大，下列做法中正确的是( )A.S1、S2两开关都断开B.开关S1断开,开关S2闭合C.开关S1闭合,开关S2断开D.S1、S2两开关都闭合4.如图所示，在研究串联电路的实验中，电源电压为8V,电阻R1=3Ω,电阻R2=9Ω.下列有关V1和V2两表的量程选择中正确的是( )A.V1采用0--15V量程,V2采用0--3V量程B.V1采用0--3V量程，V2采用0--15V量程C.两表均采用0--15V量程D.两表均采用0--3V量程5．小明家所在的小区安装了自动售水机，售水机既可以通过刷卡闭合“感应开关S1”，接通供水电机取水，也可以通过投币闭合“投币开关S2”，接通供水电机取水；光线较暗时“光控开关S3”自动闭合，接通灯泡提供照明。
以下如图简化电路符合要求的是（）A．B．C．D．6．对于如图所示的电路，下列说法中正确的是（）A．闭合S2，断开S1、S3时，电路是断路B．闭合S1、S2、S3时，电路是通路C．闭合S1、S3，断开S2时，电路是短路D．闭合S2、S3，断开S1时，L l发光而L2不发光7．如图所示，D1和D2是两个二极管，二极管是一种具有单向导电性能的器材。
精选2019-2020年浙教版科学八年级上册第4章 电路探秘第4节 变阻器习题精选【含答案解析】第二篇
精选2019-2020年浙教版科学八年级上册第4章电路探秘第4节变阻器习题精选【含答案解析】第二篇第1题【单选题】如图所示，当开关S闭合时，螺线管与左边始终静止的磁铁相互吸引．请在图中画出螺线管的绕线；当滑动变阻器的滑片P向左端滑动时，左端磁铁所受的摩擦力将( )A、变大B、变小C、不变D、无法判断【答案】：【解析】：第2题【单选题】滑动变阻器的工作原理是( )A、改变导线的粗细来改变电阻B、改变接入电路中的导线长度来改变电阻C、改变导线两端的电压来改变电阻D、改变通过导线的电流来改变电阻【答案】：【解析】：第3题【单选题】将如图所示的滑动变阻器连入电路，要求当滑动变阻器的滑片P向B端移动时，接入电路中的电阻变小，则滑动变阻器连入电路的接线柱应是( )A、A和DB、C和BC、B和AD、A和C【答案】：【解析】：第4题【单选题】如图所示的两个电路中，电源电压相等且保持不变．闭合开关S，当滑动变阻器的滑片P都向右移动时，灯泡L1和L2的亮度变化情况是( )A、L1变暗，L2亮度不变B、L1、L2都变亮C、L1变亮，L2变暗D、L1、L2都变暗【答案】：【解析】：第5题【填空题】小明自制了一种测定风速的装置，如图所示，探头和金属杆与滑动变阻器的滑片P相连，可上、下移动．当风吹过探头时，由于探头上、下表面空气流速不同，探头将滑动变阻器R2的滑片P向______移动；当风速增大时，电压表的示数将______（选填“变大”、“变小”或“不变”）。
【答案】：【解析】：第6题【填空题】如图所示，电度表的示数为______?kW?h；电阻箱的示数是______Ω；当电磁继电器的控制电路接通时，______灯亮（选填“红”或“绿”）．A、6353.6B、2014C、绿【答案】：【解析】：第7题【填空题】如图所示的电阻箱的示数为______Ω．【答案】：【解析】：第8题【填空题】如图为旋转式变阻器的结构图，A、B、C为变阻器的三个接线柱，P为旋钮触片．将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，则应连接接线______（选填“A、B”、“B、C”或“A、C”）和灯泡______联后接入电路中．【答案】：【解析】：第9题【解答题】如图，是一种自动测定油箱内油面高度的装置，R′是电阻，R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表指针所指的刻度就可以知道油面的高度．油量表其实是______表；""油面升高，R______（变大、变小），油量指针偏转______（较大、较小）．""电阻R′是否多余？它有什么作用？______．""【答案】：【解析】：第10题【解答题】如图甲是电位器示意图，P旋片可随转动旋钮改变在碳膜的位置，从而改变接入电阻的大小．请将该电位器连入乙图，要求逆时针旋转P旋片时，灯泡变暗．【答案】：【解析】：第11题【解答题】用滑动变阻器改变小灯泡亮度的实验按要求连接电路：能利用滑动变阻器来改变灯泡的亮度，且当滑片P向右移动时灯会变亮，请以笔画线代替导线把电路的连接起来．""在接线过程中，开关应处于______状态；""闭合开关前，滑动变阻器的滑片应移到______端（A/B）；""如果一个同学在连接好电路后，闭合开关，发现怎么样移动滑片P，都不能改变灯的亮度，你觉得可能的原因是什么？______．""【答案】：【解析】：第12题【实验探究题】如图甲、乙为部分电路图和滑动变阻器的结构示意图。

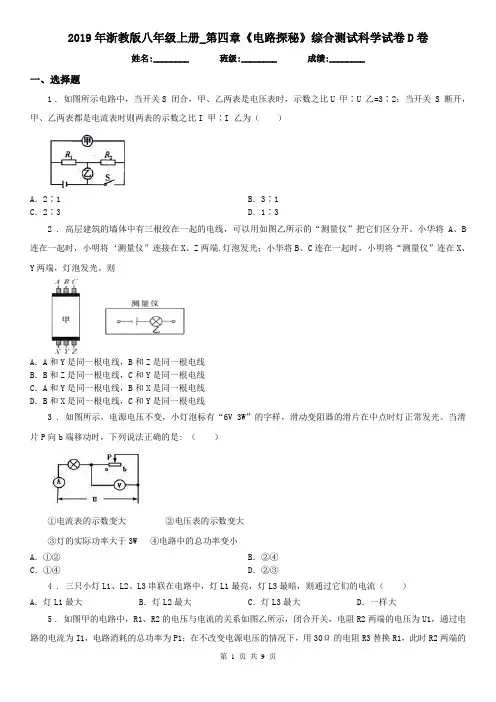

2019年浙教版八年级上册_第四章《电路探秘》综合测试科学试卷D卷
2019年浙教版八年级上册_第四章《电路探秘》综合测试科学试卷D卷姓名:________ 班级:________ 成绩:________一、选择题1 . 如图所示电路中，当开关S 闭合，甲、乙两表是电压表时，示数之比U 甲∶U 乙=3∶2；当开关 S 断开，甲、乙两表都是电流表时则两表的示数之比I 甲∶I 乙为（）A．2∶1B．3∶1C．2∶3D．1∶32 . 高层建筑的墙体中有三根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区分开。
小华将A、B 连在一起时，小明将‘测量仪”连接在X、Z两端.灯泡发光；小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光。
则A．A和Y是同一根电线，B和Z是同一根电线B．B和Z是同一根电线，C和Y是同一根电线C．A和Y是同一根电线，B和X是同一根电线D．B和X是同一根电线，C和Y是同一根电线3 . 如图所示，电源电压不变，小灯泡标有“6V 3W”的字样，滑动变阻器的滑片在中点时灯正常发光。
当滑片P向b端移动时，下列说法正确的是: （）①电流表的示数变大②电压表的示数变大③灯的实际功率大于3W ④电路中的总功率变小A．①②B．②④C．①④D．②③4 . 三只小灯L1、L2、L3串联在电路中，灯L1最亮，灯L3最暗，则通过它们的电流（）A．灯L1最大B．灯L2最大C．灯L3最大D．一样大5 . 如图甲的电路中，R1、R2的电压与电流的关系如图乙所示，闭合开关，电阻R2两端的电压为U1，通过电路的电流为I1，电路消耗的总功率为P1；在不改变电源电压的情况下，用30Ω的电阻R3替换R1，此时R2两端的电压为U2，通过电路的总电流为I2，电路消耗的总功率为P2，则（）A．U1∶U2＝1∶2B．P1∶P2＝4∶5C．R1∶R3＝3∶1D．I1∶I2＝1∶46 . 如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器R2的滑片P向左移动时，三只电表示数的变化情况是（）A．V1示数减小，V2示数增大，A示数减小B．V1示数增大，V2示数减小，A示数增大C．V1示数不变，V2示数减小，A示数不变D．V1示数不变，V2示数增大，A示数不变7 . 风速表由电压表改装而成，R为定值电阻，探头A和金属杆与滑动变阻器的滑片P相连，当风吹过探头时，风由于探头上、下表面空气流速不同，探头将带动滑片P上、下移动。
浙教版八年级科学上册第4章 电路探秘 单元测试题(解析版)
A. B.
C. D.
【答案】B
【解析】
【详解】由题意可知两个电动机可以单独工作，说明它们是并联的，又因为只闭合加湿开关，加湿电动机不工作，可见加湿开关与加湿电动机在一条支路上，送风开关在干路上，故选B。
7.如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是
A. 电流表甲测的是L2的电流B. 电流表乙测的是L2的电流
C. 电流表与电灯并联了D. 电流表甲测的是干路中的电流
【答案】A
【解析】
【详解】分析该图可知，两个灯泡并联，甲电流表测量的是灯L2中的电流，乙电流表测量的是干路中的电流。
8.在收音机等电器中，有一种叫电位器的元件，电位器的外形及内部构造如图所示。A、B、C三个焊接点相当于滑动变阻器的三个接线柱，以下说法正确的是
C.灯泡发光说明电路中有电流，故C正确；
D.灯泡发光时，电源将电能转化为光能和热能，故D错误。
故选C.
4.有电阻两只，电流表、电压表、电源各一只，选用其中的部分元件，以不同的方式接到如图所示的虚线方框内，可构成几种不同的正确电路
A. 1种B. 2种C. 3种D. 4种
【答案】C
【解析】
【详解】第一种：将两电阻分别接在两条支路上，将电流表接在干路上，此种连接方式是并联；第二种：将两电阻串联接入电路中，将电压表并联在某一电阻两端，此种连接方式是串联；第三种，一个电阻，一个电流表，一个电压表，将电压表并联在电阻两端，电流表与电阻串联。
2020年浙教版八年级上科学第四 电路探秘章单元测试卷带答案D卷
2020年浙教版八年级上科学第四电路探秘章单元测试卷带答案D卷姓名:________ 班级:________ 成绩:________一、选择题1 . 如图所示，为了使滑动变阻器的滑片P向左移动时，灯泡变亮，则图中导线的E端应接在滑动变阻器的（）A．A接线柱上B．B接线柱上C．C接线柱上D．D接线柱上2 . 甲、乙两段实心铁导体的电阻值相等。
甲导体比乙导体的长度和横截面积都小。
将它们如图所示串联在电路中，通电一段时间后，比较甲、乙导体升高的温度，正确的是（）A．甲导体的温度升高的多B．乙导体的温度升高的多C．甲、乙导体升高的温度相同D．条件不足，无法判断3 . A、B是两个轻质泡沫小球，C是用毛皮摩擦过的橡胶棒，A、B、C三者之间相互作用时的场景如图所示，由此判断（）A．小球A带正电B．小球B带正电C．小球B可能不带电D．小球A可能不带电4 . 如图所示的电路，电压表测量的电压是（）A．灯L1两端的电压B．灯L2两端的电压C．灯L1和L2的总电压D．电源的电压5 . 如图所示，常用手电筒中的底部装有一个既能导电又有弹性的金属弹簧．以下关于金属弹簧作用的说法中，正确的是（）A ．将电能转化为光能B ．将电能转化为内能C ．为了美观金属弹簧可以改为塑料弹簧D ．防止电路接触不良，造成断路 6 . 如图电路，闭合开关后，电流表测量的是（ ）A ．通过灯L1的电流B ．通过灯L2的电流C ．灯L1和L2并联后的总电流D ．灯L1和灯L2串联的整个电路的电流7 . 将一个100欧的电阻和一个1欧的电阻并联，其总电阻将（ ）A ．小于1欧B ．大于100欧C ．等于101欧D ．小于100欧而大于1欧8 . 如图，电源电压不变，滑动变阻器的滑片P 从a 端滑到b 端的过程中（ ）A ．电流表、电压表示数都减小B ．电流表、电压表示数都增大C ．电流表示数增大、电压表示数减小D ．电流表示数减小、电压表示数增大9 . 摩擦起电是日常生活中常见的现象，这种现象在某些场所出可能会引发安全事故、如图1是张贴在加油站中的安全标识，其中与摩擦起电有关的是（ ）A ．B ．C ．D ．10 . 为了比较苹果汁中维生素C 含量的多少，取2只小烧杯，分别加入蓝色淀粉--碘溶液（维生素C 能使淀粉--碘溶液褪色），然后用胶头滴管分别滴入2种果汁，如图所示。
2019-2020学年度浙教版初中八年级上册科学第4章 电路探秘第2节 电流的测量课后练习第三十篇
2019-2020学年度浙教版初中八年级上册科学第4章电路探秘第2节电流的测量课后练习第三十篇➢第1题【单选题】如图所示电路中，电源电压保持不变，闭合开关，当变阻器滑片P 向左移动时，电表示数变小的是( )A、B、C、D、【答案】：【解析】：➢第2题【单选题】下列说法中正确的是( )A、导体容易导电，是因为导体中有大量可以自由移动的电荷B、金属导体中电流方向跟自由电子定向移动方向相同C、电荷间相互作用的规律是同种电荷相互吸引，异种电荷相互排斥D、用毛皮摩擦硬橡胶棒，硬橡胶棒带了负电，是由于在摩擦过程中创造了负电荷【答案】：【解析】：➢第3题【单选题】如图所示，已知电阻R1＝3欧、R2＝6欧，电流表A的示数是0.6安，则电流表A1的示数是( )A、0.6安B、0.4安C、0.2安D、0.1安【答案】：【解析】：➢第4题【单选题】如图所示的电路中，闭合开关，电流表测量的是( )A、通过灯Ll的电流B、通过灯L2的电流C、通过灯L1和灯L2的电流之和D、电源供给电路的总电流【答案】：【解析】：➢第5题【单选题】有三个电阻，电阻值分别是a欧、b欧、c欧，其中a＞b＞c，当把它们并联相接，总电阻为R，它们的大小关系，下列哪个判断是正确的( )A、c＜R＜bB、b＜R＜aC、R可能等于bD、R＜c【答案】：【解析】：➢第6题【单选题】在实验室，某同学发现一个电流表有两个量程，大量程是“0～9安”，小量程模糊不清。
为了测量小量程是多少，她先用大量程接入电路，指针位置如图a所示，然后再改用小量程接入同一电路，指针指示如图b所示，则电流表的小量程为( )A、0～0.6安B、0～1安C、0～2安D、0～3安【答案】：【解析】：➢第7题【单选题】归纳推理是一种重要的科学思维方法。
下列归纳推理正确的是( )A、甲图：向右移动滑片，若通过R1的电流增加a安，则通过R2的电流也增加a安B、乙图：仍呈清晰的像，若物距增加b厘米，则像距也要增加b厘米C、丙图：加水液面升高，若小铁球受到的浮力增加c牛，则大铁球受到的浮力也增加c牛D、丁图：保持天平平衡，若左侧增加d个钩码，则右侧也要增加d个钩码【答案】：【解析】：➢第8题【单选题】A、AB、BC、CD、D【答案】：【解析】：➢第9题【单选题】关于电路知识，下列说法中正确的是( )A、在电路中，电源是把电能转化为其他形式的能的装置B、电路通常是由电源、用电器、开关和导线组成的C、用一个开关控制两灯同时亮，同时灭，两灯一定要串联D、通电铜导线中的电流方向与该导线中自由电子定向移动的方向相同【答案】：【解析】：➢第10题【单选题】在国际单位制中，电流的单位是( )A、瓦特B、伏特C、焦耳D、安培【答案】：【解析】：➢第11题【单选题】如图所示各电路图中，电流表和电压表使用均正确的是图( ) A、B、C、D、【答案】：【解析】：➢第12题【单选题】关于电流强度，下列说法中正确的是( )A、电流强度表示电流的快慢B、电流强度表示电流的大小C、通电时间越短，则电路中的电流强度越大D、电流强度的符号为A【答案】：【解析】：➢第13题【单选题】如图所示电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U 甲∶U乙=3∶2；当开关S断开，甲、乙两表都是电流表时则两表的示数之比I 甲∶I乙为( )A、2∶1B、3∶1C、2∶3D、1∶3【答案】：【解析】：➢第14题【单选题】关于电流表的使用,下列说法不正确的是( )A、测量电流时，若不知道被测电流的大小，应选择较小量程B、不允许将电流表直接接在电源的两极上C、在用电流表测量电路中电流的实验中，将0-0．6安的量程接入电路，而一位同学却按0-3安的量程读数，读得1．4安，则电路中实际电流为0．28安D、用电流表测电流，必须将电流表串联在被测电路中【答案】：【解析】：➢第15题【单选题】如图所示的电路中，有可能损坏电流表的是( )A、B、C、D、【答案】：【解析】：➢第16题【填空题】电表的读数要做到“两看清”．请完成图中甲、乙两表的读数．甲图：读数______．乙图：读数______．A、0.5AB、4V【答案】：【解析】：➢第17题【填空题】如图所示电流表的读数为______；电压表的读数为______；电阻箱的读数是______Ω。
2019-2020学年度初中八年级上册科学第4章 电路探秘第1节 电荷与电流浙教版习题精选第五十五篇
2019-2020学年度初中八年级上册科学第4章电路探秘第1节电荷与电流浙教版习题精选第五十五篇第1题【单选题】在电学实验操作中，不正确的是( )A、在连接电路过程中，开关应当是断开的B、可以直接用导线将电源的正、负极连接起来C、测量电流大小时，电流表应当串联在被测电路中D、测量电压大小时，电压表应当与被测电路并联【答案】：【解析】：第2题【单选题】将电阻R1=3Ω的导体与电阻为R2的导体串联后总电阻为9Ω，则R1与R2并联后总电阻是( )A、6ΩB、4ΩC、2ΩD、1Ω【答案】：【解析】：第3题【单选题】在探究一个用电器中电流随电压变化关系时，连接好的电路如图所示。
闭合开关，发现电流表、电压表均有示数，调节滑动变阻器，电流表、电压表示数都不变化。
连接的电路有不妥之处，改正的方法是( )A、将导线K的a端移至接线柱AB、将导线L的b端移至接线柱BC、将导线L的b端移至接线柱DD、将导线M的c端移至接线柱B【答案】：【解析】：第4题【单选题】有电阻两只，电流表、电压表、电源各一只，选用其中的部分元件，以不同的方式接到如图所示的虚线方框内，可构成几种不同正确电路？( )A、1种B、2种C、3种D、4种【答案】：【解析】：第5题【单选题】与丝绸摩擦的玻璃棒带上了正电，这是因为( )A、丝绸上电子转移到了玻璃棒B、丝绸上正电荷转移到了玻璃棒C、玻璃棒上电子转移到了丝绸上D、玻璃棒上正电荷转移到了丝绸上【答案】：【解析】：第6题【单选题】以下各元件中，不属于用电器的是( )A、电风扇B、开关C、空调D、电视机【答案】：【解析】：第7题【单选题】高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”。
下列所示电路图能实现上述目标的是( )A、B、C、D、【答案】：【解析】：第8题【单选题】我们的生活越来越离不开移动电话了．下列关于移动电话的相关物理知识的描述正确的是( )A、移动电话的扬声器处用到了电磁感应现象B、移动电话是利用电磁波来传递信息的C、携带信息的电磁波在真空中的传播速度为3×10^8km/sD、移动电话机里的所有电路元件都是串联的【答案】：【解析】：第9题【单选题】抽油烟机有两个开关，使用时，有时需要照明灯和排气扇同时工作，有时需要它们独立工作，如图所示的电路中符合要求的是( )A、B、C、D、【答案】：【解析】：第10题【填空题】某同学在做“用电流表测电流”的实验，电路如图甲所示。
浙教版 8年级上册 第四章 电路探秘 解答题(解析版)
浙教版8年级上册第四章电路探秘（解答题）一、电路设计与分析1.如图所示给出了几种元件。
⑴在图上用笔画线表示导线，把电路元件连接起来，要求：①灯L1与灯L2并联；②滑动变阻器控制通过灯L2的电流大小。
⑵在下边的方框内画出对应的电路图。
【答案】【解析】【分析】（1）首先根据题目要求确定每条支路上的用电器，然后连接好一条通路；然后根据开关以及滑动变阻器的控制作用判断它们所在的位置，进而确定分流点和汇流点的位置，最后将剩余的用电器连接在这两点之间即可；（2）依据连接好的实物图画出对应的电路图即可。
【解答】（1）根据要求可知，滑动变阻器控制灯泡L2，因此它必须和L2串联在同一支路，而两个支路上只有灯泡L1。
①从电源正极开始，依次连接开关、灯泡L2、滑动变阻器，然后回到电源负极；②因为开关必须在干路上，因此分流点应该在开关和L2之间；由于干路上没有其它元件，所以汇流点可以在电源的负极上；③将灯泡L1接在这两点之间即可；如下图所示：（2）与实物图相同，首先画出一条通路：①从电源正极开始，依次连接开关、灯泡L2、滑动变阻器，然后回到电源负极；②分流点在开关和L2之间，汇流点在负极和变阻器之间；③将灯泡L1接在这两点之间即可。
如下图所示：2.设计一个电路，电路中有两个灯泡，两个开关。
当两个开关都闭合时，只有一个灯泡发光；断开某个开关，两灯泡都发光；断开另一个开关，两灯泡都不发光。
请画出电路图。
【答案】解：如图所示：【解析】【分析】因为断开某个开关时，两灯泡都发光；断开另一个开关，两灯泡都不发光，当两个开关都闭合时，只有一个灯泡发光；因此一个开关控制整个电路，另一个开关与一个灯泡并联；据此可解此题。
【解答】两灯泡串联，其中一个开关控制整个电路，另一个开关与一个灯泡并联。
如图：3.某学校前后门各装有一个开关，值班室有红、绿灯各一盏，共用一个电源。
要求有人按前门开关时，红灯亮，有人按后门开关时绿灯亮，请将符合要求的电路图画在方框内。
2019-2020学年度浙教版科学八年级上册第4章 电路探秘第1节 电荷与电流复习巩固第二十五篇
2019-2020学年度浙教版科学八年级上册第4章电路探秘第1节电荷与电流复习巩固第二十五篇➢第1题【单选题】由一个电源、两个小灯泡、一个电键和几根导线连接成一个电路．当断开电键时，两个灯泡都不发光；闭合电键，两个灯泡都发光，则下面说法中正确的是( )A、两灯泡一定是串联连接B、两灯泡一定是并联连接C、以上两种情况都有可能D、以上都不对【答案】：【解析】：➢第2题【单选题】如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为( )A、6V 1.5VB、7.5V 1.5VC、1.5V 7.5VD、1.5V 6V【答案】：【解析】：➢第3题【单选题】在电学实验中，必须做到的是( )①在接线的过程中，开关是断开的；②接线时应从电源正极开始，开关靠近电源正极的一端；③闭合开关前，滑动变阻器滑片应放在阻值最大处；④若把电流表、电压表连在电路中，应选用最大的量程；⑤不准用导线将电源的两极直接连接起来．A、①②③④⑤B、①③④⑤C、①②④⑤D、①③⑤【答案】：【解析】：➢第4题【单选题】关于粒子和宇宙，下列说法正确的是( )A、水和酒精混合后总体积变小，直接证明了分子间存在引力B、卢瑟福根据实验建立了原子的核式结构模型C、摩擦起电是通过摩擦的方法创造了电荷D、宇宙是一个有层次的天体结构，恒星是绝对不动的【答案】：【解析】：➢第5题【单选题】小科房间门口装有开关S1 ，床头装有开关S2 ，这两个开关都能单独控制房间里的吊灯。
以下电路图能符合这一要求的是( )A、B、C、D、【答案】：【解析】：➢第6题【单选题】下列是电路中的某一部分，其连接方式能利用如图所示情景来比拟的是( )A、B、C、D、【答案】：【解析】：➢第7题【单选题】在电学实验操作中，不正确的是( )A、在连接电路过程中，开关应当是断开的B、可以直接用导线将电源的正、负极连接起来C、测量电流大小时，电流表应当串联在被测电路中D、测量电压大小时，电压表应当与被测电路并联【答案】：【解析】：➢第8题【单选题】派出所保密室有三把不同的钥匙，分别由所长A.和两名保管员b、c携带，所长的钥匙可以单独打开电动门，保管员的只有同时使用两把钥匙(相当于闭合开关)电动门才会打开，保管员单独使用不能使门打开。
浙教版科学八年级上册 第四章 电路探秘单元检测(含解析)
浙教版科学八年级上册第四章电路探秘单元检测（含解析）一、选择题（本大题共15小题，共60.0分）1.下列电路图中，与实物图一致的是( )A.B.C.D.2.如图所示，对于图片中所描述的科学现象或过程，下列分析中正确的是（）A. 图甲：司南静止时，它的长柄指向南方，说明长柄是N极B. 图乙：对着话筒讲话，相连的扩音机中会发出声音，利用的是电磁感应原理C. 图丙：使用试电笔时，用指尖抵住上端的金属帽会发生触电事故D. 图丁：当电流过大时，保险丝先熔断，所以家庭电路中可以用铜丝代替保险丝3.如图所示的两个电路中，电源电压恒定且相等，两个灯泡的规格相同。
闭合开关S ，在滑动变阻器的滑片P 都从中点向右滑动的过程中，关于灯泡L1和L2的亮度情况，下列判断正确的是（）A. L1和L2都变亮B. L1和L2都变暗C. L2始终比L1亮D. L1始终比L2亮4.将旋钮型变阻器接入电路，使滑片按如图所示方向转动时，小灯泡亮度变亮，则接线柱的连接情况是（）A. b接dB. b接cC. a接dD. a接c5.巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，且磁场越强电阻越小，图中是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻，如果闭合S1、S2，滑片P向左移动时，电表的变化情况是()A. 电流表和电压表示数均变小B. 电流表和电压表示数均变大C. 电流表示数变小，电压表示数变大D. 电流表示数变大，电压表示数变小6.某兴趣小组利用光敏电阻的阻值随光照增强而变小的特性，设计了一个行人监控拍摄装置，如图所示。
R1为光敏电阻，R2为定值电阻，当有行人经过通道挡住光源射向R1的光线时，接在A、B间的拍摄装置就会自动拍摄。
下列对装置的工作原理分析错误的是（）A. 通道有人经过时R1的电阻变大B. R1的阻值变小时，装置会自动拍摄C. 电路中的电流变小时，装置会自动拍摄D. A、B间电压变小时，装置会自动拍摄7.如下图，电源电压不变，R0为定值电阻，闭合开关S，向左移动滑片P的过程中( )A. 电压表示数变大，电流表示数变小B. 电压表示数变小，电流表示数变大C. 电压表示数变大，电流表示数变大D. 电压表示数不变，电流表示数变小8.有两只外形相同、灯丝长度相等的灯泡L1和L2，在它们的铭牌上只能看清“220V”字样，而看不清它们额定功率的大小．甲、乙、丙三位同学对它们进行了探究；甲同学发现L1的灯丝粗一些，认为L1的电阻小，所以L1的额定功率比L2小；乙同学把两灯串联在同一电路中，发现L2比L1亮，认为L2的额定功率大；丙同学把两灯并联在同一电路中，发现L1比L2亮，认为L1的额定功率大。
2019-2020学年浙教版八年级上册_第四章《电路探秘》第1-2节测试科学试卷(II)卷
2019-2020学年浙教版八年级上册_第四章《电路探秘》第1-2节测试科学试卷（II）卷姓名:________ 班级:________ 成绩:________一、选择题1 . 老师上课时利用如图的实验装置探究电流通过导体时产生热的多少与哪些因素有关的实验装置。
两个透明容器中密封着等一的空气（原来用水，现改换），形管中液面高度的变化反映密闭空气温度的变化。
有关说法和评价正确的是（）A．甲实验是研究电流产生热量与电阻的关系B．乙实验是研究电流产生热量与电流的关系C．甲实验通电一段时间后，左容器内空气吸收的热量更少D．甲、乙实验改原来的水为为空气做，其优点在于时间短，效果好2 . 如图电路，闭合开关后，电流表测量的是（）A．通过灯L1的电流B．通过灯L2的电流C．灯L1和L2并联后的总电流D．灯L1和灯L2串联的整个电路的电流3 . 关于如图所示的电和磁知识，下列说法错误的是（）A．电动机是利用了通电导体在磁场中受到力的作用来工作的B．有金属外壳的家用电器外壳不接地会有安全隐患C．梳头后的塑料梳子能吸引小纸屑是因为梳子具有磁性D．磁悬浮列车是利用电流的磁效应来工作的4 . 有一个蓄电池，其正负极标记已经模糊不清，现提供以下方法，原理和操作性具佳的是（）①给一个水电解器，与蓄电池连成电路后，产生气体体积比较多的那端是负极；②给一个电流表，与蓄电池连成电路，指针正偏的说明连接“+”接线柱的是正极；③给一个加了铁芯的螺线管，与蓄电池连成电路闭合后，悬挂起来，根据电磁铁静止时的指向，用右手螺旋定则判断；④给一根东西向的直导线，下面放置指南针，与蓄电池连通电路后根据指南针的偏转情况确定。
A．①③④B．②③④C．①③D．②④5 . 在如图所示的电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是（）A．L1亮度不变，电流表示数变小B．L1亮度不变，电流表示数不变C．L1变亮，电流表示数不变D．L1变亮，电流表示数变小6 . 在国际单位制中，电流的单位是（）A．安培B．伏特C．焦耳D．瓦特7 . 如图所示，磁控猴子是一个史上最小气的猴子，只要你抢走它手上的香蕉，它就不停的大吵大闹，你把香蕉还给它，他就停止吵闹。
2019版浙教版科学八年级上册 第四章 电路探秘单元检测及答案解析D卷
2019版浙教版科学八年级上册第四章电路探秘单元检测及答案解析D卷姓名:________ 班级:________ 成绩:________一、选择题1 . 如图甲为调光台灯，图乙为一简单调光台灯的电路图，将电路图的M、N 两点之间接入一个滑动变阻器，使得滑片 P 向右移动时，灯泡的亮度减小，则下列方法中正确的是（）A．A 接 M，B 接NB．C 接M，D 接NC．A 接 M，D 接ND．B 接M，C 接N2 . 电现象中有三个同学们非常熟悉的实验：a、探究电流与电压的关系；b、伏安法测电阻；c、伏安法测电功率；这三个实验均要用到滑动变阻器，并多次测量电压和电流值,但测量数据的处理方式和滑动变阻器的主要作用并不相同。
下列说法正确的是（）A．a实验是为了多次测量求平均值来减小误差，滑动变阻器的作用主要是保护电路B．b实验是为了多次测量寻找普遍规律，滑动变阻器的作用主要是改变电阻两端的电压C．c实验是为了比较实际功率与额定功率，滑动变阻器的作用主要是改变灯泡两端的电压D．三个实验都是为了多次测量求平均值来减小误差，滑动变阻器是为了控制电压一定3 . 最先研究出电流与电压和电阻三者之间关系的科学家的是（）A．欧姆B．法拉第C．牛顿D．焦耳4 . 柯雪知道家里这台旧电视机荧光屏发光，是因为从显像管尾部的热灯丝发射出来的电子高速撞击在荧光屏上，使荧光屏发光，则显像管内（）A．电流方向从灯丝到荧光屏B．电流方向从荧光屏到灯丝C．一会儿从灯丝到荧光屏，一会儿从荧光屏到灯丝D．因不知道正电荷的运动方向，所以无法判断5 . 下图是小金自制电子秤的原理示意图,且所测物体质量越大,仪表示数越大。
已知弹簧整体每受5N压力时,被压缩lcm,且不受压力时,指针P在R1的最上端。
电源电压为 4.5V,电压表量程为(0-3V),R1长为10cm,标有“50Ω,0.3A”字样的均匀电阻丝,R0=20Ω。
以下说法正确的是A．改装后的称重表表盘刻度是不均匀的B．称重表的零刻度线和电压表的零刻度线重合C．该电路能达到的最小功率为2.025WD．该电子秤的测量范围为0-5kg6 . 有一块厚薄均匀的长方体铁块，如图所示比长，上、下表面积比侧面积大分别沿图中所示的不同方向接入电路，则（）A．沿方向接入电路时电阻最大B．沿方向接入电路时电阻最大C．沿方向接入电路时电阻最大D．沿各个方向接入电路时的电阻一样大7 . 如图所示的电路中，电源电压保持不变，开关S由断开到闭合，电压表V1和V2示数均不变。
浙教版科学八年级上册 第4章 电路探秘(4.2-4.5) 单元测试卷(含答案)
第四章电路探秘班级得分学号姓名一、选择题(每小题只有一个正确答案，每小题3分，共60分)1. 用一个物体将如图电路中a 和b两点连接起来，可以使小灯泡发光，下列物体中最合适的是( )A. 铁钉B. 木筷子C. 橡皮擦D. 塑料管子2.下列关于导体和绝缘体的说法，正确的是( )A. 导体能导电是因为所有导体中含有自由移动的电子B. 绝缘体不能导电是因为绝缘体中不含有电荷C. 导体对电流没有阻碍作用，而绝缘体对电流的阻碍作用很大D. 物体对电流阻碍作用越小，导电性能越好，反之对电流阻碍作用越大，导电性越差3. 在中美贸易战中，华为、中兴等企业的遭遇告诉我们，要重视芯片的自主研发工作。
芯片是指含有集成电路的硅片，制造芯片的主要材料是( )A. 导体B. 半导体C. 绝缘体D. 超导体4.下列有关常见电压值的表述错误的是( )A. 一节新干电池的电压是1.5伏B. 对人体安全的电压是36伏C. 手机锂电池电压约为3.6伏D. 家庭电路的电压是220伏5. 分析复杂电路中各用电器的连接关系时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理，下列处理方式正确的是( )A. 把电流表看成是断路的B. 把电流表看成是一个大电阻C. 把电压表看成是断路的D. 把电压表看成是一根导线6.如图所示的电路中，下列连接方法正确的是( )7.如图所示的电表，接线未画出，下列说法中正确的是( )A. 它是一个电流表B. 它的示数是 1.7安C. 它的示数可能是8.5伏D. 它有三个量程8. 如图所示，在“◯”处接入电流表或电压表，要使L₁与 L₂串联，则下列做法正确的是( )A. a、b都为电流表B. a为电压表，b为电流表C. a、b都为电压表D. a为电流表，b为电压表9. 某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标有的直径要小。
这种电线不符合规格的主要原因是( )A. 电线的温度引起电阻偏大B. 电线的材料引起电阻偏大C. 电线的长度引起电阻偏大D. 电线的横截面积引起电阻偏大10. 在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片 P 向右端滑动时灯逐渐变亮，则下列接法正确的是( )A. M接A,N接DB. M接C,N接DC. M接C,N接BD. M接A,N接B11. 如图所示的电路，开关S闭合后，两灯均发光，下列说法中正确的是( )A. 两灯并联B. 电压表测的是灯 L₁两端的电压C. 电压表测的是灯 L₂两端的电压D. 开关断开时，电流表无示数但电压表有示数12. 在如图所示的电路中，闭合开关S后，灯L不发光。
浙教版八年级上册科学第4章：电路探秘 单元测试(含答案)
浙教版八年级上册科学第4章：电路探秘单元测试一、选择题（本大题共10小题）1.下列各电路图中完全无误的是( )A. B.C. D.2.当滑动变阻器的滑片P向右移动时，图中的哪一种连接方法可使变阻器连入电路部分的电阻增大？（）A. B.C. D.3.小明自制了一种测定风速的装置，如图所示．其中风速表由电压表改装而成，R为定值电阻，探头A和金属杆与滑动变阻器的滑片P相连，当风吹过探头时，风由于探头上、下表面空气流速不同，探头将带动滑片P上、下移动．当风速变大时（）A. 探头A向下运动，电压表示数变小B. 探头A向上运动，电压表不数变小C. 探头A向下运动，电压表示数变大D. 探头A向上运动，电压表示数变大4.如图所示的实物图中，电流表能测量通过灯L1的电流的是（）A. B.C. D.5.如图所示的电路，电路连接及各元件均完好，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动时会出现（）A. 电压表V1与电压表V2的示数之和不变B. 电压表V2与电流表A的示数之比不变C. 电流表A的示数变小，电压表V1的示数变大D. 电流表A的示数变小，电压表V1的示数不变6.如图所示电路，已知电压表的量程为0～3V，电压表的量程为0～15V，电流表的量程为0～0.6A，定值电阻R1阻值为10Ω，滑动变阻器R2的规格是“20Ω0.5A”，电源电压为6V。
开关S闭合后，在滑动变阻器滑片滑动过程中，保证电流表、电压表、滑动变阻器正常使用的情况下，下列说法中正确的是（）A. 的变化范围为0.2～0.5AB. R2可变化范围为2～20ΩC. 的变化范围为2～3VD. 的变化范围为0～4V7.如图甲所示电路，滑动变阻器电阻R2的滑片P从下端往上端滑动过程中，电压表与电流表的示数呈图乙所示的规律。
下列有关对电路分析正确的是（）A. 电源电压是2.5伏B. 当电流表的示数为0.2A时，电阻R1，R2都是10欧C. 滑动变阻器R2接入电路的阻值变化范围是0至25欧D. 当电流表的示数为0.2A时，R1消耗的电功率是0.1瓦8.图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（）A. 电位器与灯泡并联B. 电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的C. 若只将a、c接入电路，顺时针转动旋钮时灯泡变亮D. 若只将b、c接入电路，顺时针转动旋钮时灯泡变暗9.某同学做电学实验，通过改变滑动变阻器的电阻大小，测量并记录了多组电压表和电流表的读数，根据表格中记录的数据分析，他所连接的电路可能是电路图中的哪一个？（）U/V 0.6 0.7 0.8 0.9 1.0 1.1I/A 0.18 0.21 0.25 0.27 0.30 0.33A. B.C. D.10.如图所示水平的传送带上放一物体，物体下表面及传送带上表面均粗糙，导电性能良好的弹簧右端与物体及滑动变阻器滑片相连，弹簧左端固定在墙壁上，不计滑片与滑动变阻器线圈间摩擦。
浙教版科学2019-2020学年八年级上学期第四章小专题：分析动态电路D卷
浙教版科学2019-2020学年八年级上学期第四章小专题：分析动态电路D卷姓名:________ 班级:________ 成绩:________一、专题训练 (共8题；共16分)1. （2分）绣绣在研究并联电路特点时，把标有“4.5V 3 W”的灯L1 和标有“3V3W”的灯L2 按如图所示的方式连接（不考虑灯丝电阻的变化），电源电压 3 V 保持不变，先闭合开关 S，电流表甲、乙的指针偏转，再闭合开关S1 时，下列说法正确的是（）A . 灯L1 比灯L2 亮B . 电流表甲示数不变，电流表乙示数变小C . 灯L1 与灯L2 一样亮D . 电流表甲示数变大，电流表乙示数不变2. （2分）普通电饭锅具有加热和保温两种工作状态，内部电路由一根电热丝和两只开关组成，开关S1受温度控制，当温度低于65℃时自动闭合，高于85℃时自动断开；开关S2须手动闭合，按下按钮时S2闭合，当温度升高到103℃时S2自动断开，此后不能自动闭合。
下列判断正确的是（）A . 用冷水煮饭，按下按钮后，只有S2是闭合的B . 用冷水煮饭，按下按钮后，S1和S2同时断开C . 用电饭锅烧冷水，不按下按钮，水也能被加热D . 用电饭锅烧冷水，按下按钮，水被烧开后，温度保持在65℃﹣85℃之间3. （2分）如图所示的电路中，小灯泡L1和L2都标有“3V0.25A”字样，电源由2节1.5V的干电池串联而成，则下列说法中正确的是（）A . S闭合后，L1、L2并联且都能发光B . S闭合后，电路将发生短路C . 要使L1、L2串联，可去掉导线aD . 若将导线M从接线柱B改接到接线柱A上，则电路发生短路4. （2分）如图所示的电路中，电源电压不变，R为滑动变阻器，闭合开关S后，在滑片P向右移动的过程中，下列说法正确的是（）A . 电流表A1的示数变小，灯泡变暗B . 电流表A的示数变小，电压表V的示数变大C . 电压表V的示数不变，电路的总功率变大D . 电压表V的示数不变，灯泡的亮度不变5. （2分）如图所示，电源电压保持6V 不变，电流表的量程为0～0.6A，电压表的量程为0～3V，定值电阻R1的规格为“10 0.5A”，滑动变阻器R2的规格为“20 1A”。
2019版浙教版科学八年级上册第四章电路探秘单元检测及答案解析D卷
2019版浙教版科学八年级上册第四章电路探秘单元检测及答案解析D卷姓名:班级:成绩:一、选择题1.如图甲为调光台灯，图乙为一简单调光台灯的电路图，将电路图的M N两点之间接入一个滑动变阻器,使得滑片P向右移动时，灯泡的亮度减小，则下列方法中正确的是（）甲A. A 接M, B 接NB.C接M D 接NC. A 接M, D 接ND. B 接M C接N2,电现象中有三个同学们非常熟悉的实验:a、探究电流与电压的关系;b、伏安法测电阻；c、伏安法测电功率；这三个实验均要用到滑动变阻器，并多次测量电压和电流值，但测量数据的处理方式和滑动变阻器的主要作用并不相同。
下列说法正确的是（）A. a实验是为了多次测量求平均值来减小误差，滑动变阻器的作用主要是保护电路_B.b实验是为了多次测量寻找普遍规律，滑动变阻器的作用主要是改变电阻两端的电压C.c实验是为了比较实际功率与额定功率，滑动变阻器的作用主要是改变灯泡两端的电压D.三个实验都是为了多次测量求平均值来减小误差，滑动变阻器是为了控制电压一定3.最先研究出电流与电压和电阻三者之间关系的科学家的是（）A.欧姆B.法拉第C.牛顿D.焦耳4.柯雪知道家里这台旧电视机荧光屏发光，是因为从显像管尾部的热灯丝发射出来的电子高速撞击在荧光屏上，使荧光屏发光，则显像管内（）A.电流方向从灯丝到荧光屏B.电流方向从荧光屏到灯丝C.一会儿从灯丝到荧光屏，一会儿从荧光屏到灯丝D.因不知道正电荷的运动方向，所以无法判断5.下图是小金自制电子秤的原理示意图，且所测物体质量越大，仪表示数越大。
已知弹簧整体每受5N压力时，被压缩lcm,且不受压力时，指针P在R1的最上端。
电源电压为 4.5V,电压表量程为（0-3V）,R1 长为10cm，标有“50Q，0.3A ”字样的均匀电阻丝，R0=20Q。
以下说法正确的是B.称重表的零刻度线和电压表的零刻度线重合C.该电路能达到的最小功率为 2.025WD.该电子秤的测量范围为0-5kg6.有一块厚薄均匀的长方体铁块，如图所示/搏比欧长，上、下表面积比侧面积大分别沿图中所示的不同方向接入电路，贝U （）A.沿『场方向接入电路时电阻最大B.沿CD方向接入电路时电阻最大C.沿向接入电路时电阻最大D.沿各个方向接入电路时的电阻一样大7.如图所示的电路中，电源电压保持不变，开关S由断开到闭合，电压表V1和V2示数均不变。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2019-2020 学年浙教版科学八年级上册第四章电路探秘及答案 D 卷姓名 : _____ 班级: ______ 成绩 : ___________一、选择题1. 某同学用伏安法对四个电阻各测量一次，把每个电阻两端的电压和通过它的电流在较这四个电阻的大小，可知电阻值最大的是（）B．通过导线 d 的电流为 3AC．L1 的电阻小于 L2 的电阻D．L1 两端的电压等于 L2 两端的电压3. 如图所示，在“研究串联电路中电压的规律”时，小明同学用电压表测出ab、 bc 、 ac 两端的电压分别为Uab=3v， Ubc=3v， Uac=6v，在表中记录数据后，下步应该做的是（）B．改变电源电压，再测出几组电压值C．对换 L1和 L2 的位置，再测出一组电压值D．换用不同规格的小灯泡，再测出几组电压值4. 洋洋设计了一个自动测高仪，给出了四个电路，如图所示，R 是定值电阻， R′是滑动变阻器。
其中能够实现身高越低，电压表示数越小的电路是（U-I 坐标系中描点，比A．甲B．乙2. 小明在研究电路特点时，用电流表测得C．丙D．丁a 的电流为 3A，导线b 的电流为 1A，则下列分析不正确的是（）A．通过导线 c 的电流为A．整理器材，分析数据，得池串联成如图 6--1 所示的电源。
使用该电源组成如图 6--2 所示的电路，闭合电键 S ，在变阻器滑片 P 从 A 端滑到与电流表示数的对应关系图线，图 6--3 （ b ）为电池组输出电功率与电压表示数的关系图线，图 组输出电能的效率 η 与变阻器接入电路电阻的关系图线。
若电表均为理想电表，则下列结论正确的是A ．该电源由 6 节干电池串联组成B ．变阻器的总电阻为 4ΩC ．图 6--3 （ a ）中经过 x 点的两条虚线与坐标轴围成的长方形面积为 2.16WD ．图 6--3 （ b ）中 y 点对应的横坐标为 3.6V6 . 图甲为某可调节亮度的台灯，图乙为其用于调光的电位器结构图， 别与弧形电阻丝的两端相连， b 与金属滑片相连，转动旋钮，滑片在弧形电阻丝上滑动即可调节灯泡亮度，下列分 析正确的是（可以等效为一个没有电阻的理想干电池和一个定值电阻串联而成，将 n 节干电R 端的全过程中，电路中部分物理量的变化规律分别如图6--3 （a ）、（b ）、（ c ）所示，其中图 6--3（a ） 为电压表示数 6--3 （ c ）为电池a 、b 、c 是它的是三个接线柱， a 、 c 分D b 接入电路，顺时针转动旋钮时灯泡变暗7 . 在如图所示的电器中，电源电压保持不变，R1、 R2均为定值电阻。
当①、②都是电流表时，闭合开关S1， 断开开关 S2，①表的示数与②表的示数之比为m ；当①、②都是电压表时，闭合开关 S1和 S2，①表的示数与②表的示数之比为 n 。
下列关于 m 、 n 的关系正确的是（ ）关 S 后，将滑动变阻滑片从左端向右端移动过程中（ ）A ．电压表V1 的示数变大，电阻 R1的电功率先变大后变小B ．电压表 V2 的示数变小，滑动变阻器的电功率一直不变C ．电流表 A 的示数变大，电路消耗的总功率一直变大A ． mn=n-2mB ．mn=n-1 8 . 如图所示电路，电源电压恒定，定值电阻的阻值为C ． mn=n+1D ．因 R1、R2 未知，故的关系无法确定R1，滑动变阻器的最大阻值为 R 2、已知 R2>R1，闭 B ．电位器改变灯泡亮度的原理和滑动变阻器相同 C ．若只将 a 、c 接入电路，顺时针转动旋钮时D．电流表 A 的示数变大，电路消耗的总功率先变大后变小9. 如图所示是某电子秤的结构示意图，其中P是一个可以紧贴 AB滑动的金属滑片， S 为自动控制开关。
闭合开关 S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；当被测物体的质量超过电子秤量程时，开关S 自动断开，电子秤无示数。
则下列判断正确的是B ．电子秤的刻度表是一个电压表，它的示数越大说明所称物体质量越大C ．电子秤的 AB 部分是一个滑动变阻器，且 A 端为绝缘体D ．电子秤所称物体的质量越大，保护电阻 R0 两端电压越小10. 如图所示是一个能吹出冷热风的电吹风简化电路图，图中．A是吹风机， B 是电热丝，则下列分析正确的 是(A ．只闭合开关 S1，电吹风吹出冷风B ．只闭合开关 S2，电吹风吹出热风C ．同时闭合开关 S1、 S2，电吹风吹出冷风D ．同时闭合开关 S1、 S2，电吹风吹出热风A ．电子秤的刻度表是一个电流表，它的示数越小说明所称物体质量越大 )11. 额定电压为 2． 5V的小灯泡接在下列四个电路中，不能测出小灯泡额定功率的是(12. 在图中，要用电流表测出 L2 中的电流，正确的电路图是B．此设计可行，称重表由电压表改装C．此设计不可行，当车辆越重时电路中电流越小D．此设计不可行，电路中的 R1 没有作用14. 把长短相同、粗细不同的两根镍镉合金线串联接入电路，电路如图所示，则电路中（）A．细导体的电阻小于粗导体的电阻B．通过细导体的电流小于通过粗导体的电流C．通过细导体的电流大于通过粗导体的电流D．通过细导体的电流等于通过粗导体的电流15. 两只灯泡串联，其中一只基本正常发光，另一只不发光，这原因可能是（）A．不发光的灯泡灯丝断了或接触不良B．两灯相比，不发光的灯泡其电阻太小C．两灯相比，不发光的灯泡其电阻太大D．两灯相比，通过不发光的灯泡的电流较小二、填空题16. 如图甲、乙为部分电路图和滑动变阻器的结构示意图。
13 . 某高速公路收费站对过往的超载货车实施计重收费，小明同学结合所学的科学知识设计了如图所示的称重表原理图，对于小明同学的设计你认为A．此设计可行，称重表由电流表改装1）当滑片 P向左端移动时，为了使电灯 L 变暗，则应把滑动变阻器的哪两个接线柱分别与M、N相电路中的连 ? _____ 。
(2)若把滑动变阻器的接线柱 A、 C 分别与电路中的 M、N 相连，当滑片 P 向右端移动时，电流表示数将变，电灯亮度将变_____ 。
17. 滑动变阻器在电路中的作用是：① ___________ ；②_______________ 。
图中的( b)是滑动变阻器的结构示意图。
当滑动变阻器的B． C两接线柱接入电路，滑片 P向右移动时，连入电路的电阻将___ ，电路中的电流将____18. 滑动变阻器的上标有“ 10Ω，2A”字样，“ 10Ω”的意思是_____________________ ，“2A”的意思是 _____________________________________________________ 。
19. 如图电路，开关 S闭合时，电压表 V和 V1的示数如图甲、乙所示，则电阻 R两端的电压是V。
20. 某同学在做“用电流表测量电流”的实验中所用的电路如图甲所示，他按电路图正确连接电路并接通开关 S 后，电流表 A1 和 A2 的指针位置如图乙所示，则灯泡 L2 的电流应该是21. 小明用如图甲所示电路做“测量小灯泡电功率”实验，已知小灯泡的额定电压为A。
2.5 伏。
(1)小明在检查仪器时，发现电流表指针如图乙所示，则小明接下来的操作是(2)电路正确连接后，闭合开关，移动滑片P，发现灯泡总不亮，且电流表无示数，但电压表示数接近 3 伏，则故障原因可能是__ 。
（3）排除故障后，调节滑动变阻器使小灯泡正常发光，此时电流表指针如图丙所示，由此可知，小灯泡的额定功率为_____ 瓦。
（4）____________________________________________________ 实验中，小明通过移动滑动变阻器的滑片，多次测量通过小灯泡的电流和它两端的电压，在对测量的数据进行记录和处理时，小明设计了如下表格，你认为这张表格的设计是________________________________ （填“正确”或“错误” ）的。
电功率平均值 P/次数电压 U/伏电流 I/ 安电功率 P/ 瓦瓦12322. 在如图所示的电路中，电表表头模糊了，请你分析应该是23. 在“探究影响导体电阻大小因素”的实验中，小明设计了如图电路。
他认为通过观察电路中灯泡的亮度变化可以粗略判断 a 、b 两点间导体电阻的大小变化。
可是，另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中串连接入电流表。
那么，甲、乙两同学改进的电路中， ___________________________________________________________________________________ 同学24. 如图所示， A、B、C、D分别代表滑动变阻器的四个接线柱，若将滑片P向右移，使变阻器阻值减小，可以将导线接在______ 或_______ 两个接线柱上；若接在 _______ 两个接线柱上阻值为0Ω；若接在_______ 两个接线柱上，阻值为最大且不变．25. 在“探究串联电路电压特点”的实验中，有人连接了如图甲所示的电路。
（1）某次测量时，电压表的示数如图乙所示，则___________________ L1 两端的的电压是。
表（选填“电流”、“电压”）它测量的是（2）在测得灯 L1 两端的电压后，他又断开开关，然后将 AE导线的 A端松开，接到 D接线柱上，欲测量灯 L2两端的电压，这时，如果他闭合开关后，则会看到的____________ 现象。
正确的操作应该是________三、探究题27 . 小明利用一个废弃的白炽灯，用图甲所示的装置来探究灯丝电阻与温度的关系．（ 1）闭合开关，电流表的示数如图乙所示，其示数为 _ 安．（2）点燃酒精灯给白炽灯的灯丝加热，发现电流表示数变小，由此可知：灯丝温度升高，其电阻大小变化情 况是 ．28 . 在“探究串联电路的电压”实验中，小涵同学设计了如图所示的电路．（ 1）在连接电路中，开关应该处于 （选填“闭合”或“断开”）状态．（2）根据如图连接好电路，闭合开关后，她发现两只灯泡都不亮，且电压表示数为 0，若只有 L1或 L2中的一处发生故障，则故障是 ___ （选填“ L1 开路”、“ L1 短路”、“ L2 开路”、“ L2 短路”）．（3）故障排除后，小涵选用不同的灯泡，完成了三次实验，并记录了数据．分析下表中的数据，可得出的结 论为：串联电路两端的电压 串联电路中各部分电路两端的电压之和．电流表的示数为 0．8A ，则它所测量的是S1 接通， S2 与 A 接通时，26 . 如图所示，当开关 S1断开，29. 学习了《电路探秘》的相关知识后，老和利用课余时间对串联电路电压规律进行了探究。
