欧姆表实验试题
(浙江选考)高考物理二轮复习 专题16 实验：练习使用多用电表试题(含解析)-人教版高三全册物理试题
实验：练习使用多用电表1．外部构造〔如图1所示〕〔1〕转动选择开关可以使用多用电表测量电流、电压、电阻等。
〔2〕表盘的上部为表头，用来表示电流、电压和电阻的多种量程。
图12．欧姆表原理〔1〕内部电路简化如图2所示。
图2〔2〕根据闭合电路欧姆定律①当红、黑表笔短接时，I g ＝ER g ＋R ＋r ，②当被测电阻R x 接在红、黑表笔两端时，I ＝ER g ＋R ＋r ＋R x 。
③当I 中＝12I g 时，中值电阻R 中＝R g ＋R ＋r 。
3．练习使用多用电表〔1〕实验器材多用电表、电学黑箱、直流电源、开关、导线假设干、小电珠、二极管、定值电阻〔大、中、小〕三个。
〔2〕实验步骤①观察：观察多用电表的外形，认识选择开关的测量项目与量程。
②机械调零：检查多用电表的指针是否停在表盘刻度左端的零位置。
假设不指零，如此可用小螺丝刀进展机械调零。
③将红、黑表笔分别插入“＋〞、“－〞插孔。
④测量小灯泡的电压和电流A．按如图甲所示连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压。
B．按如图乙所示连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流。
⑤测量定值电阻A．根据被测电阻的大约阻值，选择适宜的挡位，把两表笔短接，观察指针是否指欧姆表的“0〞刻度，假设不指欧姆表的“0〞刻度，调节欧姆表的调零旋钮，使指针指在欧姆表的“0〞刻度处；B．将被测电阻接在两表笔之间，待指针稳定后读数；C．读出指针在刻度盘上所指的数值，观察选择开关所对应的欧姆挡的倍率，用读数乘以倍率，即得测量结果；D．测量完毕，将选择开关置于交流电压最高挡或“OFF〞挡。
6．某个同学得知芋艿也有电阻,想探究其阻值为多大,向教师借来多用电表进展粗测，如图1．〔1〕选择档位后〔图2〕指针偏转如图3所示，如此该同学接下去的操作应为______，测量读数．〔2〕为准确测量芋艿的阻值，设计如图4所示的电路图，如此测量时应将c点接______〔选填“a点〞或“b点〞〕，按此连接测量，测量结果______〔选填“小于〞、“等于〞或“大于〞〕芋艿内阻的真实值．〔3〕另一同学测量了两节干电池的电动势和内阻，将测量结果画图〔如图5〕，根据图5可知一节干电池的内阻约为______Ω〔保存两位有效数字〕．【答案】〔1〕选择×1k档位后欧姆调零〔2〕b大于〔3〕0.33【解析】〔1〕把选择开关置于欧姆挡的“×100〞挡位，由图3所示所示可知表针偏角太小，说明所选挡位太小，为准确测量电阻阻值，应重新选择“×1k〞档位，测量前还应该调电阻档的欧姆调零旋钮，使指针指在电阻档“0〞刻度线处；再用两表笔接待测电阻读数.〔2〕粗侧待测电阻是个大电阻，为减小误差，电流表应采用内接法，故c点应接b点；接b点时，电流测量准确，电压测量为电流表和电阻的电压之和偏大，根据欧姆定律可知，测量值偏大，即测量结果大于真实值；〔3〕由图5所示电源的U-I图象结合可知，斜率，故一节干电池的内阻为.掌握测电阻的常用方法：欧姆表法粗侧电阻，伏安法测电阻，伏安法测电源的内阻，半偏法测电表内阻，比拟法测电阻，替代法测电阻．7．用多用电表的欧姆挡测量阻值约为几十千欧的电阻R x，以下给出的是可能的操作步骤，其中S为选择开关，P为欧姆挡调零旋钮，把你认为正确的步骤前的字母按合理的顺序填写在横线上________。
常用电工仪表的试题及答案
常用电工仪表的试题及答案【电工仪表试题与答案】1. 电流测量试题：以下哪个仪表适用于测量较大电流？答案：电流钳形表或电流变送器。
试题：在进行电流测量时，应该连接仪表的哪个端口？答案：测量电流时，应该连接在电路的串联路径上。
2. 电压测量试题：在测量电压之前，应该调节仪表的哪个参数？答案：应该设置仪表的量程范围，使其适合所要测量的电压。
试题：电压表测量的结果单位是什么？答案：电压表测量的结果单位是伏特（V）。
3. 电阻测量试题：如何使用欧姆表测量电阻？答案：将欧姆表连接到电阻上，确保被测电阻与电路中其他元件没有任何关联，读取欧姆表上的数值。
试题：在测量低电阻值时，应该使用什么类型的仪表？答案：在测量低电阻值时，应该使用电阻档位较低的欧姆表。
4. 频率测量试题：频率是指什么物理量？答案：频率是指单位时间内事件重复发生的次数。
试题：常用的测量频率的仪表是什么？答案：常用的测量频率的仪表是频率计或示波器。
5. 功率测量试题：如何计算直流电路中的功率？答案：直流电路中的功率可以通过乘以电压和电流的乘积来计算。
试题：功率因数是什么？答案：功率因数是指有功功率与视在功率之比。
6. 温度测量试题：常用的测量温度的仪表是什么？答案：常用的测量温度的仪表是温度计。
试题：摄氏温度和华氏温度之间的换算公式是什么？答案：摄氏温度与华氏温度之间的换算公式是℉=℃×9/5+32。
7. 电能测量试题：电能的单位是什么？答案：电能的单位是千瓦时（kWh）。
试题：常用的测量电能的仪表是什么？答案：常用的测量电能的仪表是电能表或瓦特时计。
总结：本文介绍了常用电工仪表的试题及答案，包括电流测量、电压测量、电阻测量、频率测量、功率测量、温度测量和电能测量等内容。
通过了解这些试题和答案，可以帮助读者更好地了解和掌握电工仪表的使用方法和原理，提高电工测量的准确性和安全性。
人教版九年级物理第17章《欧姆定律》单元测试题(含答案)
九年级物理第17章《欧姆定律》测试题一、选择题(本题共10小题，每小题4分，共40分)1．小刚用如图所示电路探究“一段电路中电流跟电阻的关系”。
在此实验过程中，当A、B 两点间的电阻由5 Ω更换为10 Ω后，为了探究上述问题，他应该采取的唯一操作是( )A.保持变阻器滑片不动B．将变阻器滑片适当向左移动C．将变阻器滑片适当向右移动D．适当增加电池的节数2．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U-I关系图象，从图中可以看出R1与R2的大小关系是()A．R1＞R2B．R1＝R2C．R1＜R2D．无法确定3．教室内装有多盏电灯，每多开一盏电灯，则教室内电路的( )A．总电流增大B．总电压增大C．总电阻增大D．总电压、总电流都不变4．在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大。
该电路中可能出现的故障是( )A．电阻R短路B．电阻R断路C．灯L短路D．灯L断路5．科技节上开展电路设计活动，要求同时满足两个条件：①电路包含电源、开关、导线、两个电阻；②通过两个电阻的电流相等。
小柯设计的如图所示的电路中符合要求的是()A．只有甲符合B．只有乙符合C．甲、乙都符合D．甲、乙都不符合6．如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，则以下说法正确的是( )A．R1与R2串联B.电压表只测R1两端的电压C．当P向b滑动时，电压表示数不变，电流表A2示数不变D．当P向b滑动时，两个电流表的示数都变小7．如图所示，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5 A，电压表的示数为6 V；将电压表、电流表的位置互换，当开关S1断开、S2闭合时，电流表的示数为0.3 A，则( )A.R1＝8 Ω B．R2＝8 ΩC．R1＝20 Ω D．R2＝20 Ω8．甲、乙两地相距30 km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲地检修员先用如图所示的测量仪接入AB时，电流表的示数为0.2 A，乙地检修员再用相同的测量仪接入CD时，电流表的示数为0.3 A，则短路位置离甲地( )A．18 km B．15 km C．12 km D．10 km9．某同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。
(完整版)欧姆表实验试题
2019年02月15日xx 学校高中物理试卷学校：___________姓名：___________班级：___________考号：___________一、实验题1.把一量程6mA 、内阻100Ω的电流表改装成欧姆表,电路如图所示,现备有如下器材:A.电源E=3V(内阻不计);B.变阻器0~100Ω;C.变阻器0~500 Ω;D.红表笔;E.黑表笔1.变阻器选用__________2.红表笔接__________端,黑表笔接__________端3.电流表2mA 刻度处换成电阻刻度,其电阻值应为__________2.某学生实验小组利用下图所示电路,测量多用电表内电池的电动势和电阻“1k ⨯”挡内部电路的总电阻.使用的器材有:多用电表;电压表:量程0~5V ,内阻十几千欧;滑动变阻器:最大阻值5k Ω;导线若干.回答下列问题:1.将多用电表挡位调到电阻“1⨯k”挡,再将红表笔和黑表笔__________,调零点.2.将多用电表的红表笔和__________(填“1”或“2”)端相连,黑表笔连接另一端.3. 将滑动变阻器的滑片调到适当位置,使多用电表的示数如图甲所示,这时电压表的示数如图乙所示.多用电表和电压表的读数分别为__________k Ω和__________V . 图甲图乙4.调节滑动变阻器的滑片,使其接入电路的阻值为零,此时多用电表和电压表的读数分别为12.0k Ω和4.00V .从测量数据可知,电压表的内阻为__________k Ω.5. 多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路,如下图所示.根据前面的实验数据计算可得,此多用电表内电池的电动势为⨯”挡内部电路的总电阻为__________kΩ.__________V,电阻“1k3.某物理兴趣小组学习了如何使用多用电表测金属导体的电阻后,动手测量一根金属丝的电阻。
1.他们选择了“ x 10”挡,并用正确的操作方法测量时,发现指针偏转角度太大。
高二物理伏安法测电阻试题答案及解析
高二物理伏安法测电阻试题答案及解析1.某学校课外探究小组的同学，想通过试验测定几个未知电阻的阻值：（1）第一小组的同学用多用电表的欧姆挡测量电阻Rx，他们的实验操作步骤是：（其中S为选择开关，P为欧姆挡调零旋钮）A．将红黑表笔分别插入多用电表正负极插孔，调节定位螺丝，使指针指到电流的0刻度线B．旋转S使其尖端对准欧姆挡×100，将两表笔短接，调节P使指针对准刻度盘上欧姆挡的0刻度，断开两表笔，将两表笔分别连接到被测电阻的两端，发现指针的偏角较小，断开两表笔C．旋转S使其尖端对准欧姆挡×1k，将两表笔分别连接到被测电阻的两端，发现指针的偏角在刻度盘中央附近，读出表头数值，再乘以1000，作为该电阻的测量值，断开两表笔D．旋转S使其尖端对准交流500 V挡把你认为以上操作步骤中有错误的步骤前的字母填写在下面的横线上：________（2）第二小组的同学用伏安法测定一个标识不清的电阻，为了选择正确的电路以减少误差，他们将电压表一个接头分别在a、 b两点接触一下，观察到安培表读数没有显著变化，而伏特表读数有较大的变化，则P应接在（填a或b）处。
（3）第三小组的同学设计测量电阻的电路如图。
以下分析正确的是A．此接法的测量值大于真实值B．此接法一般用于滑动变阻器的阻值较小，不适用限流法时使用C．此接法要求待测电阻值小于电流表内阻D．开始实验时滑动变阻器滑动头P应调在最右（4）第四小组的同学用甲、乙两种电路测量同一个未知电阻Rx，若电源内阻不计，甲图中两表的读数分别为3V、4mA；乙图中两表的读数分别为4V、3.2mA，由此可知，Rx的阻值为【答案】（1）C （2）a （3）ABD （4）1000【解析】试题分析:（1）C错，欧姆表换档时，要重新进行欧姆表调零，才能准备测量出电阻；（2）他们将电压表一个接头分别在a、 b两点接触一下，观察到安培表读数没有显著变化，而伏特表读数有较大的变化，说明电流表分压明显，所以，为了选择正确的电路以减少误差，电流表要外接。
2022-2023学年安徽省各地九年级物理期末试题汇总——欧姆定律实验、计算题(含答案)
2022-2023学年安徽省各地九年级物理期末试题汇总—欧姆定律实验、计算题1．（2022·安徽合肥·九年级期末）在探究电阻一定时电流与电压关系的实验中，小兰同学把定值电阻、电流表、电压表、滑动变阻器、开关和电源连接成了如图甲所示的电路。
请继续完成实验：（1）闭合开关前，检查电路。
小兰发现有接线错误，且只需要改接一根导线就可以，请在接错的导线上打“×”并画线把它改到正确的位置上_______。
（2）之后，小兰测得的实验数据如表所示。
请在图乙的坐标系中制定标度，把表中数据在坐标系中描点，画出电流与电压的关系图线______，得到电阻一定时电流与电压的关系。
数据序123456号电压0.40.8 1.2 1.6 2.0 2.4U/V电流I/A0.070.150.220.240.360.44（3）从描点得到的图中可以看出，有一组数据是明显错误的。
这组数据序号是_______。
2．（2022·安徽·桐城实验中学九年级期末）如图甲所示在做“用伏安法测电阻”的实验中，实验器材有：两节新干电池、电压表、电流表、滑动变阻器、开关、导线若干。
（1）闭合开关，无论怎样移动滑片P ，发现电压表无示数，电流表有示数，其原因可能是________（选填“R 断路”“R 短路”“x R 断路”或“x R 短路”）。
（2）排除故障后，当电压表示数为2.2V 时，电流表示数如图乙所示，x R 的阻值是________Ω（结果保留1位小数）。
（3）某小组的同学分别读取电压表和电流表的示数为0U 、0I ，结果发现他们实验时误将电压表与滑动变阻器并联，但也能算出电阻x R 的阻值，其表达式x R =________。
3．（2022·安徽·六安市汇文中学九年级期末）如图乙所示的是做“用伏安法测量电阻R 0的阻值”的实验时所连接的部分电路。
（1）若闭合开关S 前，电流表示数如图甲所示，则出现此现象的原因是________；（2）如考虑到电表的内阻对实验的影响，则图乙所示的测量方法会使电阻R 的测量值________（选填“偏大”、“偏小”或“没有变”）（3）若电压表坏了，又没有新的电表，再给你一个电阻箱，用如图丙所示的电路想测定未知电阻R x 的阻值。
欧姆表法测电阻
87年高考试题：一学生使用多用表测电阻，他在实验中有 违反使用规则之处．他的主要实验步骤如下： 1．把选择开关扳到“×1K”的欧姆档上． 2．把表笔插入测试管插孔中，先把两根表笔接触，旋转调
零旋扭，使指针指在电阻刻度的零位上． 3．把两根表笔分别与某一等测电阻的两端相接，发现这时
指针读数较小． 4．换用“×100”的欧姆档，发现这时指针偏转适中．随即
欧姆档的使用：
⑴选档，一般比被测电阻的估计值低一 个数量级，如估计值为200Ω就应该选 ×10的倍率。
⑵调零。 ⑶将红黑表笔接被测电阻两端进行测量。 ⑷将指针示数乘以倍率，得测量值。 ⑸将选择开关扳到OFF或交流电压最高
挡。
注意
1测量电阻时，待测电阻要与电源和别的元件 断开，且不要用手接触表笔的金属杆
左－
右＋
返回
例5.如图所示为一欧姆表原理图，灵敏电流表G的满偏 电流为150μA，内阻为100Ω，限流电阻R1为2kΩ，可变 电阻R2为10kΩ（最大阻值），电源电动势ε为1.5V，内 阻可忽略。使用时应使表针偏转在满刻度的1/3至2/3范 围内。因此这个欧姆表测量____5_k_Ω__至____2_0_k_Ω_范围内 的电阻比较准确。与表内 电源负极相接的应是___红_____ 表笔（填“红”或“黑” ）
记下欧姆数值． 5．这表笔从测试笔插孔中拔出后，就把多用表放回桌上原
处，实验完毕．
这个学生在测量时已注意到：待测电阻与其他元件和电源 断开，不用手碰表笔的金属杆． 这个学生在实验中违反了哪一或哪些重要的使用规则？
答：换用欧姆档的量程时，要重新调整调零旋 扭．多用表使用后不能把选择开关置于欧姆档． 返回
多用表的结构
表头 选择开关 机械调零旋钮 欧姆表的调零旋钮 测试笔插孔
高考物理闭合电路的欧姆定律及其解题技巧及练习题(含答案)含解析
高考物理闭合电路的欧姆定律及其解题技巧及练习题 (含答案)含解析 —、咼考物理精讲专题闭合电路的欧姆定律1.如图所示，R I =R 2=2.5傢滑动变阻器 R 的最大阻值为10 Q,电压表为理想电表。
闭合电 键S,移动滑动变阻器的滑片 P ,当滑片P 分别滑到变阻器的两端 a 和b 时，电源输出功 率均为4.5W 。
求(1) 当P滑到a 端时, R R 2电源输出功率:E 、2()R 外1 R 外 1 r 当P 滑到b 端时,⑵当P 滑到b 端时,0.6A电压表示数:2.如图所示的电路中，电源电动势E = 12 V ,内阻r = 0.5第电动机的电阻 R o = 1.0 Q 电阻R 1 = 2.0 Q 电动机正常工作时，电压表的示数 U 1= 4.0 V ,求：电源输出功率:得:R 外 2R 1R 12.57.5 E12VE Ir 7.5V(1)电源电动势; 【详解】(1) 流过电动机的电流；(2) 电动机输出的机械功率;(3) 电源的工作效率。
【答案】(1) 2A ;( 2) 14W ; ( 3) 91.7%【解析】 【分析】 【详解】(1)电动机正常工作时，总电流为U 1I =- = 2ARU = E — Ir — U i =(12 — 2 X 05 4.0) V = 7 VP 电=Ul = 7X 2 W= 14 WP 热=I 2R o = 22X 1 W= 4 WP 机=P 电一 P 热=10 WP 释=El = 12X 2 W= 24 WP 有= Ul I 2R 1 22W=91.7%3.爱护环境，人人有责；改善环境，从我做起；文明乘车，低碳出行。
随着冬季气候的变 化，12月6号起，阳泉开始实行机动车单双号限行。
我市的公交和出租车，已基本实现全 电动覆盖。
既节约了能源，又保护了环境。
电机驱动的原理，可以定性简化成如图所示的 电路。
在水平地面上有 B 5T 的垂直于平面向里的磁场，电阻为1 Q 的导体棒ab 垂直放在宽度为0.2m 的导体框上。
2024届衡水金卷先享题压轴卷理科综合(一)高效提分物理试题
2024届衡水金卷先享题压轴卷理科综合（一）高效提分物理试题一、单选题 (共6题)第(1)题用黄光照射某种金属时，能发生光电效应。
如图所示，用该金属制成光电管，并将光电管与微安表连接成闭合回路。
现用蓝光照射该光电管，下列说法正确的是（ ）A．微安表中没有电流通过，因为电路中没有电源B．微安表中不一定有电流通过，因为蓝光的频率有可能小于该金属的截止频率C．微安表中一定有电流通过，且用紫光照射一定比用蓝光照射时微安表中的电流更大D．微安表中一定有电流通过，且增加光的强度时微安表中的电流变大第(2)题有一带正电粒子仅在电场力作用下沿x轴运动，其速度v随位移x变化的关系图像如图所示。
取O点的电势为零，下列说法正确的是（）A．该电场为匀强电场B．2x0处的电势是x0处电势的2倍C．该粒子做加速度增大的加速运动D．该粒子在x0~2x0段的动能增加量是0~x0段动能增加量的2倍第(3)题一列简谐横波沿x轴正向传播，波长为，振幅为。
介质中有a和b两个质点，其平衡位置分别位于和处。
某时刻b质点的位移为，且向y轴正方向运动。
从该时刻开始计时，a质点的振动图像为（）A．B．C．D．第(4)题一种叫“焦耳小偷”的电路，可以“榨干”一颗旧电池的能量，其原理如图所示。
一颗废旧的5号电池开路电压大约1V，直接点亮一个需要1.6V电压驱动的发光二极管是不可能的，这时可以反复快速接通和断开开关，发光二极管就会闪烁起来。
下列说法中正确的是（ ）A．发光二极管的正极应接在C端B．只有开关接通的瞬间，发光二极管才会闪亮发光C．只有开关断开的瞬间，发光二极管才会闪亮二极管D．开关断开及接通的瞬间，A端的电势均高于B端的电势第(5)题两球A、B在光滑水平面上沿同一直线、同一方向运动，，，，。
当A追上B并发生碰撞后，两球A、B速度的可能值是（ ）A．，B．，C．，D．，第(6)题2023年春节期间，中国科幻电影《流浪地球2》热映．《流浪地球》系列影片设定：若干年后，太阳上的氢元素将被耗尽，太阳由“氢核聚变”阶段进入“氦核聚变”阶段，并成为一颗红巨星，地球将被太阳吞没、气化．因此，人类启动了“流浪地球”计划．人类的自救之旅的第一阶段是“刹车阶段”，利用2000台安装在地球赤道上的“转向式行星发动机”，通过喷射高能高压的粒子流，推动地球停止自转；第二阶段是“逃逸阶段”，利用“推进式行星发动机”推动地球加速，增大公转速度，逐渐脱离太阳系，开启“流浪”之旅．根据以上素材，结合所学，判断下列说法正确的是（）A．不考虑其它因素，地球停止自转的过程中，赤道上的物体所受重力逐渐减小B．不考虑其它因素，地球停止自转的过程中，南北极处的物体所受重力逐渐增大C．“转向式行星发动机”的喷口方向应该与自转速度方向相反，“推进式行星发动机”的喷口方向应该与公转速度方向相反D．聚变要克服原子核之间的库仑斥力，因此氦核聚变比氢核聚变需要的温度更高二、多选题 (共4题)第(1)题三颗人造地球卫星A、B、C绕地球做匀速圆周运动，如图所示，已知，则对于三颗卫星，正确的是（ ）A．运行线速度大小关系为B．运行角速度大小关系为C．向心力大小关系为D．轨道半径与运行周期关系为第(2)题如图甲，左侧接有定值电阻R=2Ω的水平平行且足够长的粗糙导轨处于垂直纸面向外的匀强磁场中，磁感应强度B =2T，导轨间距L =1m。
高三物理全电路欧姆定律试题答案及解析
高三物理全电路欧姆定律试题答案及解析1.有人设计了一种可测速的跑步机，测速原理如图所示。
该机底面固定有间距为L、长度为d的平行金属电极。
电极间充满磁感应强度为B、方向垂直纸面向里的匀强磁场，且接有电压表和电阻R。
循环绝缘橡胶带上镀有n根间距为d的平行细金属条，磁场中始终仅有一根金属条，且与电极接触良好，金属条电阻为r。
若橡胶带匀速运动时，电压表读数为U，设人与跑步机间无相对滑动，求：（1）橡胶带匀速运动的速率；（2）橡胶带克服安培力做功的功率；（3）若人经过较长时间跑步距离为s（s » nd），则流过每根金属条的电量q为多少；【答案】（1）（2）（3）【解析】（1）由闭合电路欧姆定律得（2分）由法拉第电磁感应定律：（2分）解得：橡胶带匀速运动的速率为（1分）（2）（5分）（3）总电荷量为（3分）流过每根金属条的电量为（2分）【考点】考查了导体切割磁感线运动，闭合回路欧姆定律，2.分）（某照明电路出现故障，其电路如图1所示，该电路用标称值12V的蓄电池为电源，导线及其接触完好。
维修人员使用已调好的多用表直流50V挡检测故障。
他将黑表笔接在c点，用红表笔分别探测电路的a、b点。
①断开开关，红表笔接a点时多用表指示如图2所示，读数为 V，说明正常（选填：蓄电池、保险丝、开关、小灯）。
②红表笔接b点，断开开关时，表针不偏转，闭合开关后，多用表指示仍然和题6图2相同，可判定发生故障的器件是（选填：蓄电池、保险丝、开关、小灯）【答案】①11.5 （11.2～11.8）；蓄电池②小灯【解析】①多用电表直流50V的量程读中间均匀部分，共50格，每格1V，应该估读到0.1V，指针在11-12之间，读数为11.5V。
开关断开，相当于电压表并联在蓄电池两端，读出了蓄电池的电压，故蓄电池是正常的。
②两表笔接b、c之间并并闭合开关，测试得相同电压，说明a、b之间是通路，b、c之间是断路，故障器件是小灯。
【考点】本题考查了万用表读数、电路故障的判断.3. (7分)为确定某电子元件的电气特性，做如下测量。
欧姆表原理和使用典型题
新教材欧姆表的原理和使用一、单选题（本大题共10小题，共40.0分）1.如图所示，是一个多量程多用电表的简化电路图，测电流和测电压时各有两个量程，还有两个挡位用来测电阻，下列说法正确的是( )A. 当开关S调到位置1、2时，多用电表测量的是电流，且调到位置1时的量程比位置2的小B. 当开关S调到位置3、4时，多用电表测量的是电阻，且A为黑表笔C. 当开关S调到位置5、6时，多用电表测量的是电压，且调到位置6时的量程比位置5的大D. 多用电表各挡位所对应的表盘刻度都是均匀的2.图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300μA，内阻R g=100 Ω，调零电阻的最大值R0=50 kΩ，电池电动势E=1.5V，两表笔短接调零后，用它测量电阻R x，当电流计指针指时，则R x的阻值是( )在满刻度的13A. 1kΩB. 10kΩC. 100kΩD. 100Ω3.某同学把电流表、干电池和一个定值电阻串联后，两端连接两只测量表笔，做成了一个测量电阻的装置．两只表笔直接接触时，电流表读数是4mA，两只表笔与200Ω的电阻连接时，电流表读数是3mA.现在把表笔与一个未知电阻连接时，电流表读数是2mA，则该未知电阻阻值是( )A. 200ΩB. 300ΩC. 600ΩD. 1200Ω4.图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300μA，内阻R g=100 Ω，调零电阻的最大值R0=50 kΩ，电池电动势E=1.5V，两表笔短接调零后，用它测量电阻R x，当电流计指针指在满刻度的1时，则R x的阻值是( )3A. 5kΩR x 左侧表笔为红色B. 10kΩR x 左侧表笔为红色C. 5kΩR x右侧表笔为红色D. 10kΩR x右侧表笔为红色5.如图所示为欧姆表的原理示意图．其中，电流表的满偏电流为300μA，内阻r g=100Ω，调零电阻最大值R=50kΩ，串联的定值电阻R0=50Ω，电池电动势E=1.5V.用它测量电阻R x，能准确测量的阻值范围是( )A. 30～80kΩB. 3～8kΩC. 300～800ΩD. 30～80Ω6.如图所示的电路为欧姆表原理图，电池的电动势E=1.5V，G为电流表，满偏电流为200μA。
欧姆表1
Rx= R内=Rg+r+R，中指电阻，指针在表盘中间
Rx=∞，电流为0，指针在表盘最左端，偏转角小
测量电阻的基本步骤：
（1）、机械调零。 （2）、选择合适倍率。 （3）、欧姆调零。 注意：改变不同倍率的欧姆档后必须重新此项操作。 （4）、测量。双手、红黑表笔位置
（5）、读数： 视线应与表盘垂直，正确读取刻度示值。 E Rx= 被测电阻=刻度示值×倍率 I +（Rg r R） （6）、整理多用电表。
将转换开关旋转到“OFF”档，也可旋转到交流电压最高档。
03年北京春理综27 27．（18分）根据试题要求填空或作图。 （1）图1为多用电表的示意图，其中S、K、T为三个可调节 的部件，现用此电表测量一阻值约为 20~30Ω的定值电阻，测量 的某些操作步骤如下： S ，使电表指针停在左端的“0”位置； ①调节可调部件 ②调节可调部件K，使它的尖端指向 Ω挡的×1 位置； ③将红、黑表笔分别插入“ +” 、“－”插孔，笔尖相互接触 ，调节可调部件 T ，使电表指针指向 右端的“0” 位置。 （ 2 ）在用多用表测量另一电阻的阻值时，电表的读数如图 2 所示，该电阻的阻值为20.0k Ω。 （写成20k给分） S T K
R中
100Ω
Ig 2
R中 100
3 0
6
2I g 3
R中 Rx
R中 100 RX 50
返回
即小数点后两位 尾数为2、5，如：0.02，则不用往下估读，保留到当前位， 即小数点后两位
例：量程2A,总格子数50，则2÷50=0.02
尾数是2，不用往下估读，结果保留到小数点后两位即可
Ig
例5. 如图是一个万用表的刻度盘，当万用 表选择开关置于“30mA”档时，测出的电流 强度为 20.0mA ；当选择开关置于“12V” 档时，测出的电压为 8.0V ;当选择开关置于 “×100 Ω”档时，测出的电阻为 5KΩ 。
物理选择题练习试题集
物理选择题练习试题答案及解析1.如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度4/5处，现用该表测一未知电阻，指针偏转到满刻度的1/5处，则该电阻的阻值为（）A．4R B．5R C．10R D．16R【答案】D【解析】设电动势为E，内阻为R内，满偏电流为Ig，根据题述“欧姆表已经调零”可知，当两表笔短接即待测电阻阻值为零时，电流表示数达到满偏（电流满偏位置对应欧姆表的零刻度位置），由闭合回路欧姆定律有，；测一阻值为R的电阻时，；测一未知电阻Rx时，，联立三式可得：Rx=16R，故选D．2.质量为M的斜劈ABC放在水平地面上，其中AC面光滑，其它两面粗糙，且两个斜面的倾角，两个质量均为m的物块a、b通过弹性橡皮条连接，分别放在两个斜面上处于静止状态，橡皮条的劲度系数为k，且与斜面平行，下列说法正确的是（）A．b物体受到的摩擦力沿斜面向上B．橡皮条的伸长量为C．地面对斜劈的摩擦力水平向右D．地面对斜劈的支持力小于【答案】A【解析】对b进行受力分析，由于，因此b受到的摩擦力沿斜面向上，A正确；由于AC面光滑，因此橡皮条的拉力T=，因此橡皮条的伸长量为因此B错误；将整个系统做为一个整体，由于处于静止状态，地面对斜劈没有摩擦力作用，地面对它的支持力等于它们的总重量，C、D错误。
3.关于机械波，下列说法错误的是A．机械波在传播过程中从一种介质进入另一种介质时，频率不变B．机械波中除了振源之外，其他质点均做受迫振动C．两列频率不一样的机械波，在某些特殊情况下也可以发生干涉D．音乐家贝多芬耳聋后，就是用牙咬住木棒的一端，另一端顶在钢琴上来听自己演奏的琴声，从而继续进行创作的，说明机械波在固体中也能传播【答案】C【解析】机械波在传播过程中传播的是振动的形式和能量，而振动的频率即波传播的频率由振源决定，A正确。
机械波中除了振源之外，其他质点均做受迫振动，B正确。
欧姆表实现不同倍率的原理知识讲解
欧姆表实现不同倍率的原理如何实现欧姆表的不同倍率有这样一道实验题，共有两问，现只讨论其第二问，题目如下：（2）将G表改装成两种倍率（如“×1”、“×10”）的欧姆表。
现有两种备选电路，如图2和图3所示，则图（选填“2”或“3”）为合理电路；另一种电路不合理的原因是，在合理的电路中，当开关S合向端，这时的欧姆表是较大的倍率挡。
答案：图２原因：图３中的电路ｃ和ｄ所对应的电源电动势和满偏电流(最大电流)相同，则对应中值电阻相同，即同一种倍率（其它答案意思讲酌情给分）ｂ在考试时，这道题的得分率很低，即使是得分的同学也有很多是随机猜测的。
学生普遍觉得无从下手，不知如何分析，究其原因，是对“改装成两种倍率（如“×1”、“×10”）的欧姆表”不理解，不知如何实现欧姆表的不同倍率。
要解决欧姆表的不同倍率问题则需要先回顾一下欧姆表的测量原理。
欧姆表是测量电阻的仪表，其测量原理图如右下图所示。
它是由电流表表头、直流电源、电位器和红、黑二表笔串联而成。
虚线框内是欧姆表的内部结构（简化），则r+R 0+ R g 即为欧姆表的内阻R 内。
当被测电阻R x 接入电路后，通过表头的电流xg R R R r EI +++=即 )(0R R r IER g x ++-=由上式可知，对给定的欧姆表，I 与R x 有 一一对应的关系，所以由表头指针的位置可以 知道R x 的大小。
为了读数方便，事先在刻度盘 上直接标出欧姆值。
由欧姆表的原理可以看出，与电流表或 电压表不同，欧姆表的刻度有以下三个显著 特点：（1）、电流表及电压表的刻度越向右 数值越大，欧姆表则相反，这是由于R x 越小 I 越大造成的。
每个欧姆表刻度盘的最右端都可标以“0Ω”的数值，因为我们总可以选择R 0的值以保证当R x =0时流过表头的电流恰好等于它的满刻度电流I g 。
(2)、磁电式电流表及电压表的刻度是均匀的，欧姆表的刻度却很不均匀，越向左边越密。
初中测量电阻试题及答案
初中测量电阻试题及答案一、选择题1. 电阻是导体对电流的阻碍作用，其单位是欧姆。
以下哪个符号表示电阻？A. VB. AC. ΩD. W答案：C2. 测量电阻时，下列哪个选项是正确的？A. 直接用电压表测量电阻两端电压B. 直接用电流表测量电阻的电流C. 使用欧姆表测量电阻D. 通过测量电压和电流，利用欧姆定律计算电阻答案：D3. 在测量电阻的实验中，下列哪个因素不会影响测量结果？A. 电源电压的稳定性B. 导线的电阻C. 环境温度D. 测量仪器的精度答案：B二、填空题4. 在串联电路中，电阻R1和R2的总电阻R总等于________。
答案：R1 + R25. 并联电路中，电阻R1和R2的总电阻R总与R1和R2的关系是：1/R总 = 1/R1 + 1/R2。
答案：1/R总 = 1/R1 + 1/R2三、计算题6. 已知电阻R1=200Ω，R2=300Ω，R1和R2串联后接在电压为12V的电源上，求电路中的总电流。
答案：I = U / (R1 + R2) = 12V / (200Ω + 300Ω) = 0.02A7. 若电阻R1和R2并联，且R1=600Ω，R2=400Ω，求并联后的总电阻R总。
答案：1/R总= 1/R1 + 1/R2 = 1/600Ω + 1/400Ω = 3/1200Ω +3/1200Ω = 6/1200Ω = 1/200ΩR总= 200Ω四、实验题8. 请简述如何使用欧姆表测量电阻。
答案：首先将欧姆表调零，然后选择适当的量程，将欧姆表的两个探针分别接触电阻的两端，观察欧姆表的读数即为所测电阻的阻值。
9. 在实验中，如果发现测量的电阻值与预期值相差较大，可能的原因有哪些？答案：可能的原因包括：欧姆表未调零、接触不良、电阻受温度影响、测量环境干扰等。
高中物理电学实验题总结试题及答案
高中物理电学实验题总结一、选择题I=300μA,内阻R g=100 Ω，可1. 图示为简单欧姆表原理示意图，其中电流表的偏电流R变电阻R的最大阻值为10 kΩ，电池的电动势E=1.5 V,内阻r=0.5 Ω，图中与接线柱A相连的表笔颜色应是色，接正确使用方法测量电阻R x的阻值时，指针指在刻度盘的正中央，则R x= kΩ.若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述R x其测量结果与原结果相比较（填“变大”、“变小”或“不变”）。
2.某同学通过查找资料自己动手制作了一个电池。
该同学想测量一下这个电池的电动势 E 和内电阻r，但是从实验室只借到一个开关、一个电阻箱（最大阻值为9.999Ω，科当标准电阻用）一只电流表（量程R I=0.6A,内r=Ω）和若干导线阻0.1g①请根据测定电动势E内电阻r的要求，设计图4中器件的连接方式，画线把它们连接起来。
靠他网网址：靠他网微信号：kaotawangdayi 咨询电话：4000-498-809②接通开关，逐次改变电阻箱的阻值R，读处与R对应的电流表的示数I,并作记录当电阻箱的阻值 2.6R=Ω时，其对应的电流表的示的倒数1 I ;数如图5所示。
处理实验数据时首先计算出每个电流值I再制作R-1I坐标图，如图6所示，图中已标注出了（1,RI）的几个与测量对应的坐标点，请你将与图5实验数据对应的坐标点也标注在图6中上。
③在图6上把描绘出的坐标点练成图线④根据图6描绘出的图线可得出这个电池的电动势E= V,内电阻r=Ω。
）3. 某同学利用多用电表做了以下实验：（1）使用多用电表测电阻，他的主要实验步骤如下①把选择开关扳到“×100”的欧姆挡上；②把表笔插入测试插孔中，先把两根表笔相接触，旋转欧姆调零旋钮，使指针指在电阻刻度的零位上；③把两根表笔分别与某一待测电阻的两端相接，发现这时指针偏转较小；④换用“×10”的欧姆档，随即记下欧姆数值；⑤把表笔从测试笔插孔中拔出后，就把多用表放回桌上原处，实验完毕。
关于欧姆表测量的准确范围的探讨
关于欧姆表测量的准确范围的探讨93年高考物理试题第9题，题目是：下图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300μA，内阻r g=100Ω，调零电阻最大阻值R=50kΩ，串联的固定电阻R0=50Ω，电池电动势E=1．5V，用它测量电阻R x，能准确测量的阻值范围是： [ ]A．30kΩ～80kΩ；B．3kΩ～8kΩ；C．300kΩ～800kΩ；D．30kΩ～80kΩ．此题考查的是欧姆表测量的准确范围．我们知道，欧姆表表盘上的最小刻度是0，最大刻度是∞，即欧姆表能测出阻值从0到∞各电阻阻值，那么欧姆表测量的准确范围指的什么呢？课本上没有涉及这个问题．下面我们从误差分析的角度对此问题做一点讨论．现以通用的JO411型多用电表电阻档为例，其准确度等级为2.5，由欧姆表准确度的定义可知，该欧姆表指针在任何一处的示值误差不超过标尺弧线全长的±2.5％，即在图2所示的表盘刻度中有△L/L≤2.5% (1)由于表盘刻度是不均匀的，所以在标尺的不同部位，相同的△l对应的绝对误差△R x是不同的，越靠近0刻度处△R x越小，越靠近∞刻度处△R x越大．我们关心的是相对误差．由图1，在调零时，有Ig=E/(rg+R+R0+r)，(r为电池内阻)，令R内=rg＋R+R0+r，测任一电阻时．有I=E/(R内+R x)当R x=R内时，有I=Ig/2，即欧姆表表盘的中值刻度R中=R内。
因欧姆表的表头的电流刻度是均匀的，所以有△L/L =△I/Ig，由I=E/(R x＋R中)得△I=－E△R x/(R x＋R中)2又E=IgR中解得：△R x=(-△I/Ig)·［(R x＋R中)2/R中]=(-△L/L)·［(R x＋R中)2/R中]所以，任一刻度R x处对应的相对误差为由(1)、(2)知，当R x=R中时，相对误差最小，|△R x/R x|≤10%；当R x=2R中或R x=R中/2时．|△R x/R x|≤11．3%；当R x=4R中或R x=R中/4时，|△R x/R x|≤15.6%：当Rv=5R中或Rv=R中/5时，|△R x/R x|≤18%；当R x=10R中或R x=R中/10时，|△R x/R x|≤30%：当R x《R中时，|△R x/R x|=(△L/L)·［(R x/R中)＋4]，R x越大，相对误差越大．当R x《R中时，|△R x/R x|=(△L/L)·［(R中/R x)＋4]；R x越小，相对误差越大．|△R x/R x|随R x的变化大致如图3所示．可见，当R x越接近中值电阻时，相对误差越小．对中学物理实验来说，相对误差在20％以内就可以了，因此， JO411型多用电表的欧姆挡测量电阻的准确范围可以取R中/5～5R中．当然不同规格，不同准确度等级的欧姆表测量的准确范围不一定相同．一般地，被测电阻在0.1R中～10R中范围内，测量就算准确了．。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

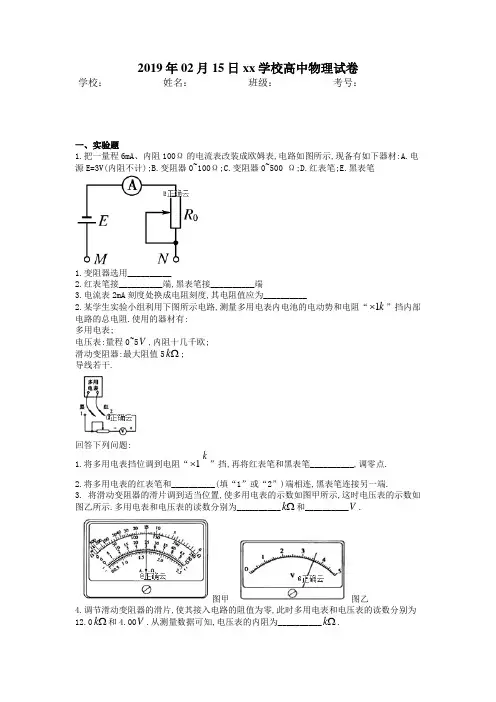

2019年02月15日xx 学校高中物理试卷学校：___________姓名：___________班级：___________考号：___________一、实验题1.把一量程6mA 、内阻100Ω的电流表改装成欧姆表,电路如图所示,现备有如下器材:A.电源E=3V(内阻不计);B.变阻器0~100Ω;C.变阻器0~500 Ω;D.红表笔;E.黑表笔1.变阻器选用__________2.红表笔接__________端,黑表笔接__________端3.电流表2mA 刻度处换成电阻刻度,其电阻值应为__________2.某学生实验小组利用下图所示电路,测量多用电表内电池的电动势和电阻“1k ⨯”挡内部电路的总电阻.使用的器材有:多用电表;电压表:量程0~5V ,内阻十几千欧;滑动变阻器:最大阻值5k Ω;导线若干.回答下列问题:1.将多用电表挡位调到电阻“1⨯k ”挡,再将红表笔和黑表笔__________,调零点.2.将多用电表的红表笔和__________(填“1”或“2”)端相连,黑表笔连接另一端.3. 将滑动变阻器的滑片调到适当位置,使多用电表的示数如图甲所示,这时电压表的示数如图乙所示.多用电表和电压表的读数分别为__________k Ω和__________V . 图甲图乙4.调节滑动变阻器的滑片,使其接入电路的阻值为零,此时多用电表和电压表的读数分别为k Ω和V .从测量数据可知,电压表的内阻为__________k Ω.5. 多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路,如下图所示.根据前面的实验数据计算可得,此多用电表内电池的电动势为⨯”挡内部电路的总电阻为__________kΩ.__________V,电阻“1k3.某物理兴趣小组学习了如何使用多用电表测金属导体的电阻后,动手测量一根金属丝的电阻。
1.他们选择了“ x 10”挡,并用正确的操作方法测量时,发现指针偏转角度太大。
为了得到更准确的数据,请你在以下操作中选择必要的步骤,排出合理的顺序是__________①旋转选择开关至欧姆“xl”挡。
②旋转选择开关至欧姆“ x 100”挡。
③旋转选择开关至“OFF” 挡,并拔出两表笔。
④将两表笔分别连接到金属丝的两端,读出阻值后,断开两表笔。
⑤将两表笔短接,调节欧姆调零旋钮,使指针对准刻度盘上欧姆挡的零刻度,断开两表笔。
2.经正确步骤操作,多用电表表盘示数如图,则金属丝的电阻约为__________Ω3.在2问的表盘示数情况下,当选择开关为100 mA时读数为__________,当选择开关为 V时读数为__________。
4为测量一电源的电动势及内阻.1.在下列三个电压表中选一个改装成量程为9的电压表A.量程为1、内阻大约为1的电压表B.量程为2、内阻大约为2的电压表C.量程为3、内阻为3的电压表选择电压表串联的电阻可以改装成量程为9的电压表.2.利用一个电阻箱、一只开关、若干导线和改装好的电压表(此表用符号、或与一个电阻串联来表示,且可视为理想电压表),在虚线框内画出测量电源电动势及内阻的实验原理电路图.3.根据以上实验原理电路图进行实验,读出电压表示数为时、电阻箱的阻值为;电压表示数为时,电阻箱的阻值为,则电源的电动势,内阻.5.如下图所示,为一多用电表的表盘,其中A、B、C为某同学测量时指针所指的三个不同位置由图回答下列问题.1.如果该同学选择了"× 10"挡来测量电阻,则A、B两指针对应的测量电阻的阻值分别为__________Ω、__________Ω.2.如果该同学选择了"50 V"的直流电压挡来测量电压,则A、B、C三指针对应的测量的电压分别为__________V、__________V、__________V.3.如果该同学选择了“250 mA”的直流电流挡来测量电流,则A、B两指针对应的测量的电流分别为__________mA、__________mA.6.某同学要测量一个由均匀新材料制成的圆柱体的电阻率ρ。
步骤如下:1.游标卡尺测量其长度如图甲所示,可知其长度为__________mm;2.用螺旋测微器测量其直径如图乙所示,可知其直径为__________mm;3.选用多用电表的电阻“×1”挡,按正确的操作步骤测此圆柱体的电阻,表盘的示数如图所示,则该电阻的阻值约为__________Ω;4. 为更精确地测量其电阻,可供选择的器材如下:电流表A1(量程300 mA,内阻约为2 Ω);电流表A2(量程150 mA,内阻约为10 Ω);电压表V1(量程1 V,内阻r=1 000 Ω);电压表V2(量程15 V,内阻约为3 000 Ω);定值电阻R0=1 000 Ω;滑动变阻器R1(最大阻值5 Ω);滑动变阻器R2(最大阻值1 000 Ω);电源E(电动势约为4 V,内阻r约为1 Ω);开关,导线若干。
为了使测量尽量准确,测量时电表读数不得小于其量程的,电压表应选________,电流表应选________,滑动变阻器应选________。
(均填器材代号)根据你选择的器材,请在线框内画出实验电路图。
7.某同学要测量一均匀新材料制成的圆柱体的电阻率ρ.步骤如下:1.用游标为20分度的卡尺测量其长度如图所示,由图可知其长度为__________mm;2.用螺旋测微器测量其直径如图所示,由图可知其直径为__________mm;3.用多用电表的电阻“×10”挡粗测电阻,按正确的操作步骤测此圆柱体的电阻,表盘的示数如图所示,则该电阻的阻值约为__________Ω.4.该同学想用伏安法更精确地测量其电阻R,现有的器材及其代号和规格如下:待测圆柱体电阻R;电流表A 1(量程0~4mA,内阻约50Ω); 电流表A 2(量程0~15mA,内阻约30Ω);电压表V 1(量程0~3V,内阻约10kΩ);电压表V 2(量程0~15V,内阻约25kΩ);直流电源E(电动势4V,内阻不计);滑动变阻器R 1(阻值范围0~15Ω,允许通过的最大电流;滑动变阻器R 2(阻值范围0~2kΩ,允许通过的最大电流;开关S,导线若干.①为了完成上述实验,电流表应选择_____,电压表应选择______,滑动变阻器应选择_____. ②为使实验误差较小,要求测得多组数据进行分析.请在实线框中画出完成此实验的原理图,并标明所用器材的代号.8.现有一种特殊的电池,它的电动势E 约为9V,内阻r 约为40Ω,已知该电池允许输出的最大电流为50mA,为了测定这个电池的电动势和内阻,某同学利用如图甲所示的电路进行实验,图中电流表的内阻A R 已经测出,阻值为5Ω,R 为电阻箱,阻值范围0~Ω,0R 是定值电阻,对电路起保护作用.R有以下几种规格,本实验选用哪一种规格的定值电阻最好( ) 1.实验室备有的定值电阻ΩΩΩΩR后,闭合开关S,调整电阻箱的阻值,读取电流表的示数,记录多组2.该同学接入符合要求的数据,作出了如图乙所示的图线,则根据该同学所作出的图线可求得该电池的电动势E=__________V,内阻r=__________Ω.9.在测定金属电阻率的实验中,某同学连接电路如图所示,闭合电键后,发现电路有故障(已知电源、电表和导线均完好,电源电动势为E)1.若电流表示数为零、电压表示数为E,则发生故障的是__________(填“待测金属丝”“滑动变阻器”或“开关”).2.若电流表、电压表示数均为零,该同学利用多用电表检查故障.先将选择开关旋至__________档(填“欧姆×100”“直流电压10V”或“直流电流25mA”),再将__________(填“红”或“黑”)表笔固定在a接线柱,把另一支表笔依次接b、c、d接线柱。
若只有滑动变阻器断路,则多用电表的示数依次是__________、__________、__________.10.某同学用伏安法测一节干电池的电动势E和内阻r,所给的器材有:A.电压表V:0~3V,0~15VB.电流表A:0~A,0~3AC.滑动变阻器1R:(20Ω,1A)D.滑动变阻器2R:(1000Ω,AE.开关S和导线若干1.实验中电压表应选用的量程为__________(选填“0~3V”或“0~15V”);电流表应选用的量程为__________(选填“0~A”或“0~3A”);滑动变阻器应选用__________.2.根据实验要求连接下图中的实物电路.3.实验测得的6组数据已在U I-图象中标出,如下图所示.请你根据数据点位置完成U I-图线,并由图线求出该电池的电动势E=__________V,内阻r=__________Ω.11.现有一合金制成的圆柱体.为测量该合金的电阻率,现用伏安法测量圆柱体两端之间的电阻,用螺旋测微器测量该圆柱体的直径,用游标卡尺测量该圆柱体的长度.螺旋测微器和游标卡尺的示数如图甲和图乙所示。
1.由图读得圆柱体的直径为________________mm,长度为____________ cm。
2.若流经圆柱体的电流为I,圆柱体两端之间的电压为U,圆柱体的直径和长度分别用D、L表示,则用D、L、I、U表示的电阻率的关系式为ρ=________。
12.用电流表和电压表测定由三节干电池串联组成的电池组(电动势约,内电阻约1Ω)的电动势和内电阻,除待测电池组、电键、导线外,还有下列器材供选用:A.电流表:量程,内电阻约1ΩB.电流表:量程3A,内电阻约ΩC.电压表:量程3V,内电阻约30kΩD.电压表:量程6V,内电阻约60kΩE.滑动变阻器:0~1000Ω,额定电流F.滑动变阻器:0~20Ω,额定电流2A1.为了使测量结果尽量准确,电流表应选用__________,电压表应选用__________,滑动变阻器应选用__________(均填仪器的字母代号).2.如图为正确选择仪器后,连好的部分电路.为了使测量误差尽可能小,还需在电路中用导线将__________和__________相连、__________和__________相连、__________和__________相连(均填仪器上接线柱的字母代号).3.实验时发现电流表坏了,于是不再使用电流表,剩余仪器中仅用电阻箱替换掉滑动变阻器,重新连接电路,仍能完成实验.实验中读出几组电阻箱的阻值R和对应电压表的示数U.用图象法处理采集到的数据,为在直角坐标系中得到的函数图象是一条直线,则可以________为纵坐标,以________为横坐标.13.某同学通过实验测量一种合金的电阻率。
1.用螺旋测微器测量合金丝的直径。
