实用新型专利申请书范文

实用新型专利申请书范文

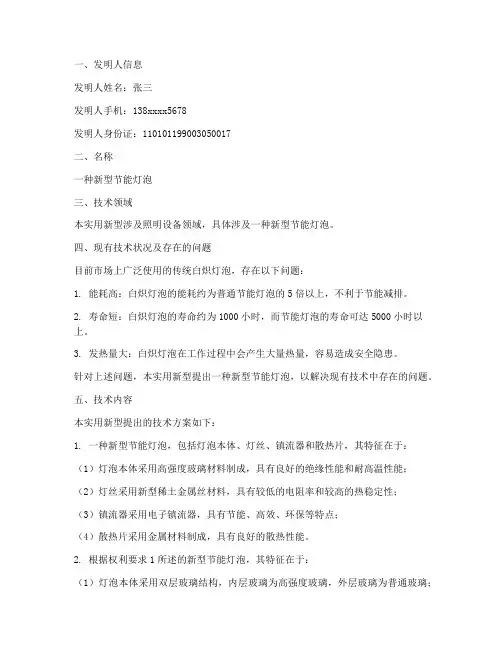

一、发明人信息发明人姓名:张三发明人手机:138xxxx5678发明人身份证:110101************二、名称一种新型节能灯泡三、技术领域本实用新型涉及照明设备领域,具体涉及一种新型节能灯泡。

四、现有技术状况及存在的问题目前市场上广泛使用的传统白炽灯泡,存在以下问题:1. 能耗高:白炽灯泡的能耗约为普通节能灯泡的5倍以上,不利于节能减排。

2. 寿命短:白炽灯泡的寿命约为1000小时,而节能灯泡的寿命可达5000小时以上。

3. 发热量大:白炽灯泡在工作过程中会产生大量热量,容易造成安全隐患。

针对上述问题,本实用新型提出一种新型节能灯泡,以解决现有技术中存在的问题。

五、技术内容本实用新型提出的技术方案如下:1. 一种新型节能灯泡,包括灯泡本体、灯丝、镇流器和散热片,其特征在于:(1)灯泡本体采用高强度玻璃材料制成,具有良好的绝缘性能和耐高温性能;(2)灯丝采用新型稀土金属丝材料,具有较低的电阻率和较高的热稳定性;(3)镇流器采用电子镇流器,具有节能、高效、环保等特点;(4)散热片采用金属材料制成,具有良好的散热性能。

2. 根据权利要求1所述的新型节能灯泡,其特征在于:(1)灯泡本体采用双层玻璃结构,内层玻璃为高强度玻璃,外层玻璃为普通玻璃;(2)灯丝采用稀土金属丝,其直径为0.1mm,长度为10mm;(3)镇流器采用电子镇流器,其功率为20W;(4)散热片采用铝制材料,其厚度为2mm。

本实用新型的有益效果如下:1. 节能:本实用新型采用新型稀土金属丝材料和电子镇流器,使灯泡的能耗降低,具有显著的节能效果;2. 高效:本实用新型采用高强度玻璃材料和稀土金属丝,提高了灯泡的发光效率;3. 安全:本实用新型采用双层玻璃结构和散热片,降低了灯泡的发热量,减少了安全隐患;4. 经济:本实用新型采用新型材料和技术,降低了生产成本,具有良好的经济效益。

六、附图及附图说明图1为本实用新型节能灯泡的结构示意图。

实用新型专利申请范文

实用新型专利申请范文

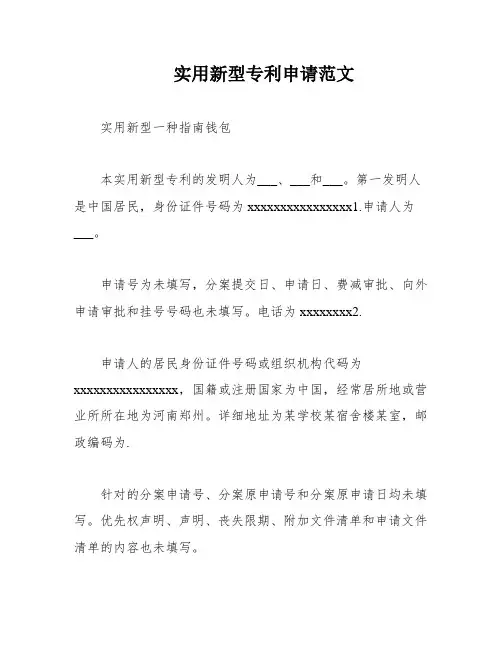

实用新型专利申请范文实用新型一种指南钱包本实用新型专利的发明人为___、___和___。

第一发明人是中国居民,身份证件号码为xxxxxxxxxxxxxxxx1.申请人为___。

申请号为未填写,分案提交日、申请日、费减审批、向外申请审批和挂号号码也未填写。

电话为xxxxxxxx2.申请人的居民身份证件号码或组织机构代码为xxxxxxxxxxxxxxxx,国籍或注册国家为中国,经常居所地或营业所所在地为河南郑州。

详细地址为某学校某宿舍楼某室,邮政编码为.针对的分案申请号、分案原申请号和分案原申请日均未填写。

优先权声明、声明、丧失限期、附加文件清单和申请文件清单的内容也未填写。

本专利申请可能涉及国家重大利益,请求保密处理。

已提交保密证明材料。

声明本申请人对同样的发明创造在申请本实用新型专利的同日申请了发明专利。

附加文件清单和申请文件清单中,共有6份文件,包括请求书、说明书摘要、摘要附图、权利要求书、说明书和说明书附图。

权利要求的项数为1项。

其中,费用减缓请求书、费用减缓请求证明、优先权转让证明、保密证明材料和专利代理委托书的份数和页数未填写。

总委托书编号未填写。

在先申请文件副本和首页译文的份数也未填写。

我是___的在校学生,学号为xxxxxxxx,目前没有经济来源,年收入为零元。

我需要向市级以上人民政府管理专利工作的部门申请减免专利费用,并提供以下附件:专利工作部门出具的关于经济困难情况的证明、某某大学学生证复印件以及申请人(或专利权人)或专利代理机构签字或国家知识产权局处理意见者盖章。

我个人可以享受85%的费用减免,如果申请成功,总共需要花费350多元。

我想提醒大家,发明人可以多写几个人,但是他们只是附带的,不会增加申请费用。

这个实用新型为申请实例,已经申请专利了。

格式和字体没有问题,只需要根据自己的专利情况进行修改。

专利文件可以使用平信邮寄,如果担心可以选择挂号。

最后提醒大家,往专利局交钱的时候最好从邮局走,手续费比较低,也比较方便。

实用新型专利申请样本

实用新型专利申请样本
电话
邮政编码
地 址
第名称
国籍或居所地国家或地区
电话
邮政编码
地 址
⑨联


姓 名
电话
邮政编码
地 址
⑩确定非第一署名申请人为代表人声明特声明第署名申请人为申请人的代表人






名称
代 码
邮政编码
电 话
地 址
代理人
1
姓名
代理人
2
姓名
工作证号
工作证号
电 话
电 话
分案申请
原申请号:
原申请日: 年 月 日

转让证明
4.权利要求书

专利代理委托书
5.说明书

经证明的在先申请文件副本 份数
6.说明书附图

原案申请文件副本

其他证明文件(注明文件名称)
权利要求的项数 项


18全体申请人或专利代理机构签章
年月日
19专利局对文件清单的审核
年月日
□初审程序
□授权后程序
费用减缓请求书
□实审程序
请按照本表背面“填表注意事项”正确填写本表各栏
实名


型称







在先申请
国别或地区
在先申请日
在先申请号

已在中国政府主办或承认的国际展览会上首次展出












已在规定的学术会议或技术会议上首次发表

实用型专利申请范文

实用型专利申请范文

实用型专利申请范文[发明名称],一种智能家居控制系统。

[发明人],张三、李四、王五。

[申请号],202010XXXXX。

[摘要],本发明涉及智能家居领域,特别涉及一种智能家居控制系统,旨在提供一种简单易用、智能高效的家居控制系统,以满足人们对家居智能化的需求。

[背景技术],随着科技的不断发展,智能家居已成为人们生活中的一部分,各种智能家居产品层出不穷。

然而,现有的智能家居控制系统存在操作复杂、互联性差、智能化程度低等问题,无法完全满足用户的需求。

[发明内容],本发明提供了一种智能家居控制系统,包括智能控制中心、传感器、执行器和手机APP。

所述智能控制中心与传感器、执行器连接,通过手机APP实现对智能控制中心的远程控制,实现对家居设备的智能化控制。

其中,智能控制中心通过学习用户的习惯和需求,自动调节家居设备的工作状态,提高用户体验。

[实施方式]:本发明的实施方式包括以下几个步骤:步骤一,安装智能控制中心和传感器。

用户首先需要安装智能控制中心和传感器,将传感器与智能控制中心连接,确保传感器能够正常采集家居环境信息。

步骤二,连接执行器。

用户还需要连接执行器,确保执行器能够根据智能控制中心的指令,实现对家居设备的控制。

步骤三,下载手机APP。

用户需要下载智能家居控制系统的手机APP,并进行注册和登录,以便实现对智能控制中心的远程控制。

步骤四,远程控制家居设备。

用户可以通过手机APP实现对家居设备的远程控制,包括灯光、空调、窗帘等,实现家居设备的智能化控制。

[效果]:本发明提供的智能家居控制系统,具有以下优点:1. 操作简单,用户可以通过手机APP实现对家居设备的远程控制,操作简单方便。

2. 智能高效,智能控制中心能够学习用户的习惯和需求,自动调节家居设备的工作状态,提高用户体验。

3. 互联性强,智能控制中心能够与各种传感器和执行器进行连接,实现家居设备的智能化控制。

[具体实施例],以智能灯光控制为例,用户可以通过手机APP 实现对家中灯光的远程控制,包括开关、亮度调节、色温调节等功能。

实用新型专利申请书模板

实用新型专利申请书模板

实用新型专利申请书模板尊敬的专利局:我在此申请一项实用新型专利,该专利名为“一种XXX设备的改进设计”。

我谨按照《中华人民共和国专利法》的规定,提交相关材料,恳请贵局对该申请进行审查。

一、发明背景及技术领域随着科技的不断发展,XXX设备在人们的生活和工作中扮演着越来越重要的角色。

然而,现有的XXX设备存在一些不足之处,如结构复杂、操作不便、能耗较高等问题。

为了克服这些缺陷,本发明提供了一种改进的XXX设备设计,旨在提高设备的性能、降低能耗、简化操作,从而满足用户的需求。

二、发明内容本发明的目的是提供一种XXX设备的改进设计,具有以下技术特点:1. 结构简单,易于操作;2. 降低了能耗,提高了设备性能;3. 增强了设备的稳定性和可靠性;4. 便于生产、安装和维护。

为实现上述目的,本发明采用以下技术方案:1. 改进设备的主体结构,使其具有更合理的布局和尺寸;2. 采用新型材料,提高设备的耐用性和环保性能;3. 优化设备的控制系统,实现智能化操作;4. 增设故障检测和保护功能,确保设备的安全运行。

三、创新点与优势本发明的创新点主要体现在以下几个方面:1. 创新性:本发明对现有XXX设备进行了全面改进,提出了全新的设计方案;2. 实用性:本发明充分考虑了用户需求,提高了设备的实用性;3. 环保性:本发明采用新型材料,降低了能耗,符合绿色环保的发展趋势;4. 智能化:本发明优化了设备控制系统,实现了智能化操作,提高了设备性能。

相较于现有技术,本发明具有以下优势:1. 结构简单,操作便捷,降低了用户的学习成本;2. 能耗较低,有利于节约能源和减少环境污染;3. 性能稳定,可靠性高,提高了设备的故障容忍度;4. 智能化程度高,便于远程监控和维护。

四、技术方案的详细描述1. 主体结构改进:本发明对XXX设备的主体结构进行了优化设计,采用了流线型外观,减少了阻力,使设备运行更加平稳。

同时,改进了内部布局,合理配置了各个组件,提高了设备的紧凑性。

实用新型专利申请范文

实用新型专利申请范文

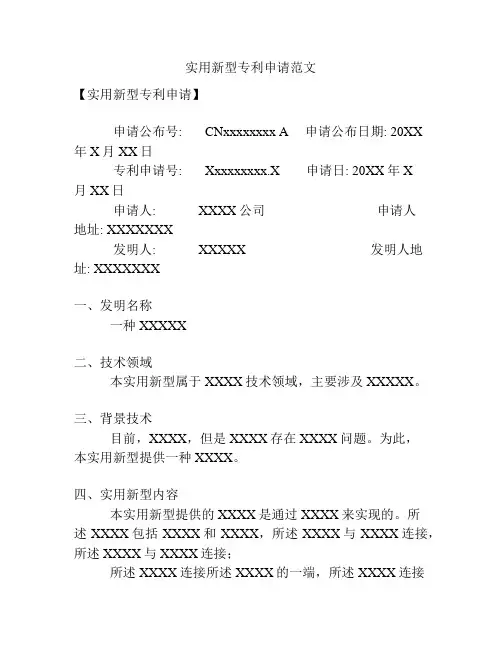

实用新型专利申请范文【实用新型专利申请】申请公布号: CNxxxxxxxx A 申请公布日期: 20XX年X月XX日专利申请号: Xxxxxxxxx.X 申请日: 20XX年X月XX日申请人: XXXX公司申请人地址: XXXXXXX发明人: XXXXX 发明人地址: XXXXXXX一、发明名称一种XXXXX二、技术领域本实用新型属于XXXX技术领域,主要涉及XXXXX。

三、背景技术目前,XXXX,但是XXXX存在XXXX问题。

为此,本实用新型提供一种XXXX。

四、实用新型内容本实用新型提供的XXXX是通过XXXX来实现的。

所述XXXX包括XXXX和XXXX,所述XXXX与XXXX连接,所述XXXX与XXXX连接;所述XXXX连接所述XXXX的一端,所述XXXX连接所述XXXX的另一端;所述XXXX连接所述XXXX的一端,所述XXXX连接所述XXXX的另一端;所述XXXX连接所述XXXX的一端,所述XXXX连接所述XXXX的另一端;所述XXXX用于XXXX;所述XXXX用于XXXX。

五、实际效果本实用新型通过XXXX实现了XXXX,具有以下实际效果:1. XXXX;2. XXXX;3. XXXX。

六、附图说明图1 XXXX图2 XXXX图3 XXXX七、具体实施方式如图1所示,XXXX的具体实施方式为:步骤1:XXXX;步骤2:XXXX;步骤3:XXXX;步骤4:XXXX;图2和图3所示的XXXX的具体实施方式与图1类似。

八、权利要求书一种XXXX,其特征在于,包括XXXX和XXXX,所述XXXX与XXXX连接,所述XXXX与XXXX连接;所述XXXX连接所述XXXX的一端,所述XXXX连接所述XXXX的另一端;所述XXXX连接所述XXXX的一端,所述XXXX连接所述XXXX的另一端;所述XXXX连接所述XXXX的一端,所述XXXX连接所述XXXX的另一端;所述XXXX用于XXXX;所述XXXX用于XXXX。

实用新型专利申请书范文.docx

实用新型专利申请书范文.docx

实用新型专利申请书范文.docx专利申请书范文的范本——看专利文件的撰写技巧权利要求书!1.一种包裹式防爆啤酒瓶瓶贴,设置在啤酒瓶体外,其特征在于所述的瓶贴(2)系含有瓶身区(23)和瓶颈区(21)及其间的过渡区(22),由塑料薄膜整体制成,并紧裹在啤酒瓶体的周围。

2.如权利要求1 所述的包裹式防爆啤酒瓶瓶贴,其特征是在所述瓶身区(23)的下端一体设有底环(24),塑料薄膜的厚度 0.04-0.25mm,整体呈无裂缝的环体,且所述瓶颈区(21)的厚度大于瓶身区(23)的厚度,其梯度差在其间的过渡区(22)内逐渐过渡。

3.如权利要求1 或2 所述的包裹式防爆啤酒瓶瓶贴,其特征在于所述的瓶贴(2)系采用环形聚氯乙烯薄膜制成,其外侧设有印刷层(20)。

4.如权利要求1 或2 所述的包裹式防爆啤酒瓶瓶贴,其特征在于所述的瓶贴(2)系采用环形聚乙烯对苯二甲酸酯薄膜制成,其外侧设有印刷层(20)。

5.如权利要求1 或2 所述的包裹式防爆啤酒瓶瓶贴,其特征在于所述的瓶贴(2)系采用环形聚氯乙烯薄膜制成,其内侧设有印刷层(20)。

6.如权利要求 1 或2 所述的包裹式防爆啤酒瓶瓶贴,其特征在于所述的瓶贴(2)系采用环形聚乙烯对苯二甲酸酯薄膜制成,其内侧设有印刷层(20)。

说明书包裹式防爆啤酒瓶瓶贴本实用新型涉及一种啤酒瓶的瓶贴。

长期以来,啤酒瓶及其瓶贴的结构乃至形状一直采用传统的方式,一成不变,即在长方形或其它形状的纸上印刷有商标、商品名、净含量、厂名、厂址、容量、配料表、酒精度等内容,分别粘贴在瓶体的反面或正面。

因此存在着瓶贴粘贴不甚平整,易破损,易撕脱,易长霉等缺陷而影响美观,不适用于冷藏柜存放,以及在防伪性、防止啤酒氧化等方面的不足。

尤其是由于啤酒瓶的瓶体壁时常要承受一定的压力,当气温高至35℃左右时,酒液中所含有 5g/l 的二氧化碳气体的膨胀,使其瓶壁要承受大于或等于0.80Mpa 的高压。

此时,若不慎翻倒瓶体等,即会引起啤酒瓶体的炸裂。

实用新型专利申请书范文8篇

实用新型专利申请书范文8篇

实用新型专利申请书范文8篇以下是8篇实用新型专利申请书范文,每篇都包含了不同领域的实用新型专利申请书范例:1. 电子设备的抗菌涂层。

背景,电子设备在日常使用中容易受到细菌污染,因此需要一种抗菌涂层来保护用户的健康。

发明内容,本发明提供了一种电子设备的抗菌涂层,包括一种具有抗菌作用的复合材料,该复合材料能够有效抑制细菌的生长,并保持电子设备的清洁和卫生。

实施方式,该抗菌涂层可以通过喷涂、涂覆或贴膜的方式施加在电子设备的表面,具有持久的抗菌效果。

效益,本发明提供的抗菌涂层可以有效减少细菌传播,提高用户的健康和安全。

2. 医疗器械的改进设计。

背景,传统的医疗器械在使用过程中存在一些不便之处,需要进行改进设计以提高其功能和使用体验。

发明内容,本发明提供了一种医疗器械的改进设计,包括结构优化和功能增强。

通过改变器械的形状、材料或操作方式,使其更加方便、安全和有效地使用。

实施方式,改进设计可以应用于各种医疗器械,如手术器械、检测设备等,通过优化器械的结构和功能,提高医疗工作的效率和准确性。

效益,本发明提供的医疗器械改进设计可以提高医疗工作的效率和准确性,减少操作风险,提高患者的治疗效果。

3. 环保型家居装饰材料。

背景,传统的家居装饰材料在生产和使用过程中会产生大量的有害物质,对环境和人体健康造成影响。

发明内容,本发明提供了一种环保型家居装饰材料,采用可再生材料和无毒无害的生产工艺,减少对环境和人体的污染。

实施方式,该环保型家居装饰材料可以应用于墙面、地板、家具等各种装饰领域,具有良好的装饰效果和环境友好性。

效益,本发明提供的环保型家居装饰材料可以减少有害物质的排放,保护环境和人体健康,提高家居环境的质量。

4. 农业机械的智能控制系统。

背景,传统的农业机械在操作和控制方面存在一定的局限性,需要引入智能控制系统来提高农业生产的效率和质量。

发明内容,本发明提供了一种农业机械的智能控制系统,包括传感器、控制器和执行器等组件,能够实现对农业机械的自动化控制和优化操作。

实用新型专利申请书模板(3篇)

实用新型专利申请书模板(3篇)

第1篇申请人信息:申请人名称:_________________________申请人地址:_________________________申请人国籍:_________________________申请人法定代表人:_____________________申请人联系电话:______________________申请人电子邮箱:______________________发明人信息:发明人姓名:_________________________发明人地址:_________________________发明人国籍:_________________________发明人联系电话:______________________发明人电子邮箱:______________________专利代理机构信息(如有):专利代理机构名称:_____________________专利代理人姓名:_____________________专利代理人执业证号:__________________发明名称:_________________________技术领域:[请根据发明内容选择以下技术领域或自行填写其他技术领域] A. 机械工程B. 建筑工程C. 化学工程D. 交通运输E. 电子技术F. 电信技术G. 电力工程H. 医疗器械I. 农业机械J. 其他(请注明:_________________________)背景技术:[简要介绍现有技术中存在的问题,以及本实用新型所要解决的技术问题]目前,在_________________________领域,_________________________。

现有技术存在以下问题:_________________________。

本实用新型的目的在于提供一种_________________________,旨在_________________________。

实用新型专利申请样本.doc

实用新型专利申请样本.doc

实用新型专利申请范本一说明书摘要本实用新型涉及一种魔方,特别是一种有利于思维激发的魔方,本实用新型的设想激发魔方,其中:魔方单元立方块的表面设置有印有文字或图案的插片。

设想激发魔方,其中:魔方单元立方块的表面设置有透明夹层,透明夹层侧面有开口,表面印有文字或图案的插片可以通过开口安放在透明夹层中。

本实用新型的优点在于:大量的印有不同文字或图案的插片可以组合成很多的益智游戏。

由于设置有透明夹层,透明夹层侧面有开口,表面印有文字或图案的插片可以随意替换的放入透明夹层中。

本实用新型还有制造简单;设想激发量大:应用简单的优点。

说明书附图图 1 智力激励魔方结构图图2 实物样品图权利要求书1、设想激发魔方,其特征在于:魔方单元立方块(1)的表面设置有透明夹层(2),透明夹层(2)侧面有开口,表面印有文字或图案的插片(3)可以通过开口安放在透明夹层(2)中。

附本专利证书照片说明书摘要本实用新型涉及一种新型的扑克,特别是与创造技法、一些事或物组合在一起。

本实用新型是一种创造发明训练扑克,其中:每张扑克牌介绍一种创造技法,牌面分上中下三部分,上部分是创造技法的名称和技法内涵,下部分是技法介绍和运用要点。

中间部分又分左中右三部分,左右部分各是4个事物或现象的名称,中间部分是与本技法相关的图片。

本实用新型的优点在于:研习创造技法者可通过玩这种扑克来强化训练创造技法,提高创新思维能力,也可用此扑克来解决工作、学习和生活各方面的问题。

本实用新型也可称为创造技法训练扑克和创新思维训练扑克。

说明书附图[图1] 切割组合法[图2] 主体附加组合法权利要求书1. 本实用新型“创造发明训练扑克”牌面分上中下三部分,上部分是创造技法的名称,下部分是技法介绍和运用要点;中间部分又分左中右三部分,左右部分各是4个事物或现象的名称,中间部分是与本技法相关的图片。

2. 如权利要求1所述的“创造发明训练扑克”,其特征在于:扑克与54种创造技法结合在一起,通过文字介绍和图片就可以在短时间内了解一种创造技法的内涵及运用要点。

昆明实用新型专利申请书

昆明实用新型专利申请书

申请号:XXXXXXX发明名称:一种昆明街头小吃自动售卖装置申请人:张三地址:云南省昆明市XX区XX街道XX号联系电话:138XXXX1234电子邮箱:********************申请人声明:本发明涉及一种昆明街头小吃自动售卖装置,旨在提供一种方便、卫生、智能的街头小吃售卖方式,以适应现代城市快节奏生活的需求。

技术领域:本发明涉及自动售卖技术领域,尤其涉及一种昆明街头小吃自动售卖装置。

背景技术:随着城市化进程的加快,街头小吃已成为人们日常生活中不可或缺的一部分。

然而,传统的街头小吃售卖方式存在以下问题:1. 卫生条件难以保证;2. 营业时间受限制;3. 需要人工操作,效率低下;4. 资源浪费,如食材浪费、能源浪费等。

针对上述问题,有必要开发一种新型街头小吃自动售卖装置。

发明内容:本发明的目的是提供一种昆明街头小吃自动售卖装置,具有以下技术特征:1. 包括一个食品存储柜,用于存放各种街头小吃原料;2. 包括一个加热装置,用于对食品进行加热处理;3. 包括一个触摸屏操作界面,用户可通过触摸屏选择所需的小吃;4. 包括一个支付系统,用户可通过支付系统完成支付;5. 包括一个机械手臂,用于将食品从存储柜中取出并放入包装盒中;6. 包括一个清洁装置,用于对售卖装置进行清洁。

具体实施方式如下:1. 食品存储柜采用不锈钢材料制作,内部温度控制精确,确保食品的新鲜和卫生;2. 加热装置采用电磁加热技术,加热速度快,能耗低;3. 触摸屏操作界面设计简洁明了,用户可轻松选择所需小吃;4. 支付系统支持多种支付方式,如移动支付、银行卡支付等;5. 机械手臂采用伺服电机驱动,精准度高,操作灵活;6. 清洁装置采用超声波清洗技术,清洁效果好,操作简便。

本发明具有以下有益效果:1. 提高了食品的卫生标准,保障了消费者的健康;2. 增加了营业时间,满足了消费者在不同时间段的需求;3. 提高了售卖效率,降低了人力成本;4. 降低了资源浪费,提高了能源利用效率。

实用新型专利申请范文

实用新型专利申请范文

实用新型专利申请范文尊敬的专利局:我想申请一项实用新型专利,我选择了一种改进的垃圾分类装置。

以下是我对该发明的详细描述,以及它的结构、工作原理和优势。

一、发明名称:改进的垃圾分类装置二、发明人:我,XXX三、背景技术:近年来,环境问题日益突出,垃圾分类成为社会关注的热点。

然而,目前市场上的垃圾分类装置普遍存在使用不便、分类不准确等问题。

因此,我提出了一种改进的垃圾分类装置,以解决这些问题。

四、发明的技术方案:改进的垃圾分类装置包括一个分类箱和一个分类控制装置。

所述分类箱包括多个垃圾存放区,每个垃圾存放区用于存放特定的垃圾。

所述分类控制装置包括一个传感器和一台控制电脑。

所述传感器用于检测垃圾的属性,如重量、形状等。

所述控制电脑根据传感器的检测结果,控制分类箱打开相应的存放区或关闭存放区的门。

五、实施例:该装置的工作流程如下:1.用户将垃圾放入分类箱。

2.传感器检测垃圾的属性。

3.控制电脑根据传感器结果判断垃圾属于哪个存放区,并控制相应的存放区门打开。

4.垃圾进入相应的存放区后,存放区门自动关闭。

5.用户可根据需要随时取出垃圾。

六、优点:1.使用方便:用户只需将垃圾放入分类箱,垃圾会自动分类,无需复杂的操作。

2.分类准确:传感器可以准确检测垃圾的属性,确保垃圾被放入正确的存放区。

3.高效节能:存放区门采用自动开关设计,减少能量消耗。

4.可定制化:根据用户的实际需求,可以增加或减少分类存放区。

七、技术效果:通过实验验证,改进的垃圾分类装置具有良好的分类效果,并且运行稳定可靠。

用户的使用体验得到了很大的提升,垃圾分类的准确性大大提高,有效促进了环境保护。

八、附图说明:见附件中的图纸。

以上是我对改进的垃圾分类装置的详细描述以及它的结构、工作原理和优势的介绍,请鉴定并批准该实用新型专利。

谢谢。

申请人:XXX。

实用新型专利申请样本.doc

实用新型专利申请样本.doc

实用新型专利申请样本.doc
申请人:中国XXX科技有限公司
发明名称:一种新型管道固定器
技术领域
本发明涉及一种管道固定器的结构,更具体的说是指一种新型的管道固定器,属于五
金工具制造技术领域。

具体实施方式
本实用新型公开了一种新型管道固定器,将管道固定在一起不易发生脱落,使用方便,可靠性高。

本发明包括如图所示的把手部件、连接件、把手以及固定支架,其中把手部件
左右端面均设有同心圆形凹槽,且其凹槽具有不同的深度,凹槽深度可以调节,把手部件
以及连接件之间外形匹配,能够在管子的垂直方向保持固定;两把手以及连接件上均设有
轴承,把手以及连接件组装之后,把手部件能够在水平方向得到放置固定;本发明还设计
了把手上的把手,在其固定支架上固定,组装完成之后,就可以将两个管道固定在一起。

功能效果
本发明的管道固定器具有安装简单,使用方便,承载能力强,安全可靠,完全绑固等
特点,安装之后,不会受外力影响而松动,即使是振动也不会发生脱落,保证管道固定牢
靠稳固,是工厂,家庭,公司附件固定的理想物品。

实用新型专利申请撰写示例

实用新型专利申请撰写示例

说明书一种实用的勺子所属技术领域本实用新型涉及一种日常吃水果时可以自动削皮的削皮机。

背景技术目前,由于大家吃水果,例如苹果,梨,需要自己动手削皮,十分不方便,而且费时,同时也容易受伤。

针对上述不足,我研制了一种新型的苹果削皮机,它可以在电机的带动之下,自动对苹果削皮。

发明内容本实用新型解决其技术问题所采用的技术方案是:在勺子下端盛食物的结构中,摒弃原来一体的瓷质结构,而采用双层磨砂玻璃(如下图○2),使得密封性达到最大化,而勺子的其他部位和普通勺子一样,采用瓷质材料(如下图○1)。

在勺子的手柄处距离顶端大约1/5处设置滑动按钮(如下图○6),滑动按钮连接着勺柄内部的连动杠杆装置(如下图○5),杠杆的末端连接着齿轮(如下图○4),两个齿轮通过固定螺丝(如下图○7)固定在勺子壁上,并通过锯齿连动,进而带动杠杆运动,杠杆运动可以拉动磨砂玻璃装置发生相对滑动,磨砂玻璃上的小孔(如下图○3)在滑动按钮处于“开”状态时,两层小孔正好实现完全对齐,进而使汤水流下。

当人食用一般食物时可以滑动开关处在“关”状态,关闭漏勺的功能变成普通的勺子。

本实用新型的有益效果是,可以在使用者进食时,方便地区分固液态食物,满足使用者的饮食需要。

本实用新型解决其技术问题所采用的技术方案是:图1图2 下面结合附图和实施例对本实用新型进一步说明。

图1是本实用新型的结构图。

图2是本实用新型的每个刀具的结构图。

图1中A.常用瓷质外壁,B电动机,C.刀具,D.弹簧,E. 弹簧,F. 转动轴。

具体实施方式在图1中,勺子呈现日常状态,此时可以进行普通的食物食用。

当使用者需要将固液分离时,可将滑动按钮(如下图○6)沿着勺柄的方向向上滑动,使其处在“开”的状态,此时滑动会带动杠杆运动,进而使齿轮△1转动,通过连动杠杆带动齿轮△2转动,进而带动另一根杠杆向右侧运动,使勺子的上层磨砂玻璃装置发生移动,使得两层小孔半对齐或完全对齐,实现漏汤水的作用。

如果想关闭漏勺的功能,可以将滑动按钮(如下图○6)沿勺柄往下滑动,使其处在“关”状态,此时上层磨砂玻璃向左移动,使两层小孔的相对位置发生偏差,从而关闭小孔漏汤水的作用。

实用新型专利申请书格式(精选多篇)范文

实用新型专利申请书格式(精选多篇)范文

实用新型专利申请书格式(精选多篇) 第一篇:实用新型专利申请书实用新型专利申请书────────────────────────┬───────────实用新型│⑴⑶│名称│──┬─────────────────────┤⑷│姓名├───────────设│或名称│计├─────────────────────┤⑵人│地址│──┼──────────────────────┴────────────⑸││姓名或名称电话├───────────────────────────────────│邮政申│地址□□□□□□□请│编码码人├────────────────────────────────────│国籍或总部部所经常居所或营业所│在在地国家名称所在地国家名名称├────────────────────────────────────│代表姓名──┼────────────────────────────────────⑹│名称地地址专├────────────────────────────────────利│专利局局给出的代理机构所在地区区代│□□□□□□□□□□□□理│代理机构代代码邮政编码机├───────────────────────────────────构│代理人姓名登记号──┴────────────────────────────────────⑺□已已在中国政府主办或承认的的国际展览会上首次展出□请求费用减缓□已在在规定的学术会议或技术会会议上首次发表────────────────────┬──────────────────⑻申请文件清单│⑼附附加文件清单1.请求求书份每份页│ □代代理人委托书□不丧失新新颖2.权利要求书份份每份页项│性的的证明文件3.说明书份份每份页│ □要求优优先权声明□4.说说明书附图份每份页幅│5.说明书摘要份每份页│ □优先先权证明材料□6..摘要附图份每份页幅│─────────────┬─────┴┴───────┬──────────⑽上述述以外的设计人│⑾上述以以外的申请人│⑿申请人人或代理机构││签签章││││年月日─────────────┴──────────────┴──────────2..说明申请实用新型专利利,应当提交实用新型专利利请求书、说明书、权利利要求书、说明书附图、、说明书摘要和摘要附图等等申请文件。

实用新型专利申请范本(官方版)

实用新型专利申请范本(官方版)

专利申请范本我国的专利的种类有三种:外观设计、实用新型和发明专利。

这三种专利的撰写基本相同,包括专利说明书,说明书附图,专利要求书,和专利摘要四个部分。

以下是一种试电笔实用新型的撰写示例:试电笔*[实用新型名称应简明、准确地表明实用新型专利请求保护的主题。

名称中不应含有非技术性词语,不得使用商标、型号、人名、地名或商品名称等。

名称应与请求书中的名称完全一致,不得超过25个字,应写在说明书首页正文部分的上方居中位置。

][依据专利法第二十六条第三款及专利法实施细则第十八条的规定,说明书应对实用新型作出清楚、完整的说明,使所属技术领域的技术人员,不需要创造性的劳动就能够再现实用新型的技术方案,解决其技术问题,并产生预期的技术效果。

说明书应按以下五个部分顺序撰写:所属技术领域;背景技术;发明内容;附图说明;具体实施方式;并在每一部分前面写明标题。

]所属技术领域本实用新型涉及一种指示电压存在的试电装置,尤其是能识别安全和危险电压的试电笔。

[所属技术领域:应指出本实用新型技术方案所属或直接应用的技术领域。

]背景技术目前,公知的试电笔构造是由测试触头、限流电阻、氖管、金属弹簧和手触电极串联而成。

将测试触头与被测物接触,人手接触手触电极,当被测物相对大地具有较高电压时,氖管启辉,表示被测物带电。

但是,很多电器的金属外壳不带有对人体有危险的触电电压,仅表示分布电容和/或正常的电阻感应产生电势,使氖管启辉。

一般试电笔不能区分有危险的触电电压和无危险的感应电势,给检测漏电造成困难,容易造成错误判断。

[背景技术:是指对实用新型的理解、检索、审查有用的技术,可以引证反映这些背景技术的文件。

背景技术是对最接近的现有技术的说明,它是作出实用技术新型技术方案的基础。

此外,还要客观地指出背景技术中存在的问题和缺点,引证文献、资料的,应写明其出处。

]发明内容[发明内容:应包括实用新型所要解决的技术问题、解决其技术问题所采用的技术方案及其有益效果。

实用新型专利申请书模板(3篇)

实用新型专利申请书模板(3篇)

第1篇申请人类别:(请选择:个人/单位)申请人姓名/名称:(请填写申请人姓名或单位名称)申请人地址:(请填写申请人详细地址)发明人:(请填写发明人姓名)发明人地址:(请填写发明人详细地址)申请人保证:申请人保证本申请文件真实、完整、准确,并对其承担法律责任。

一、技术领域[在此处简要描述本实用新型涉及的技术领域,例如:本实用新型涉及一种XX设备,尤其涉及一种用于XX的XX设备。

]二、背景技术[在此处简要介绍现有技术中存在的问题,以及本实用新型的技术背景。

]例如:目前,市场上现有的XX设备存在以下问题:1. XX;2. XX;3. XX。

针对上述问题,本实用新型提供一种改进的XX设备,旨在解决现有技术中存在的问题。

三、发明内容[在此处详细描述本实用新型的技术方案,包括技术领域、技术背景、发明内容、附图说明、具体实施方式等。

]1. 技术领域如前所述。

2. 技术背景如前所述。

3. 发明内容本实用新型的目的是提供一种[产品名称],它能够[解决现有技术中的问题,如提高效率、降低成本、改善性能等],具有以下有益效果:(1)[具体效果1,如提高设备的使用寿命、降低能耗等;](2)[具体效果2,如简化操作、提高生产效率等;](3)[具体效果3,如提高产品的质量、降低成本等。

]为了实现上述目的,本实用新型采取以下技术方案:[在此处详细描述本实用新型的技术方案,包括但不限于以下内容:]1. 技术方案概述:本实用新型涉及一种[产品名称],包括以下部件:- 部件1:[部件1的功能和结构描述;]- 部件2:[部件2的功能和结构描述;]- ...(其他部件)2. 技术方案细节:- 部件1采用[材料/技术]制成,具有[特点/功能];- 部件2与部件1通过[连接方式]连接,实现[功能];- ...(其他部件的描述)3. 技术方案的实施:- 本实用新型的实施方式如下:1. 制造部件1,采用[材料/技术];2. 制造部件2,采用[材料/技术];3. 将部件1和部件2通过[连接方式]连接;4. ...(其他部件的制造和连接)4. 附图说明[在此处列出本实用新型所附图纸的名称和图示内容。

实用新型专利申请实例

实用新型专利申请实例

实用新型专利申请实例一、背景技术描述随着社会的发展和技术的进步,人们的生活水平不断提高,对于生活品质和健康的需求也越来越高。

然而,在现实生活中,由于空气污染、电磁辐射等环境污染和健康问题的存在,我们的生活质量受到了一定的影响。

针对这一问题,我们提出了一种实用新型,旨在改善人们居住环境和健康状况的专利申请。

二、发明内容描述本实用新型专利申请的发明内容是一种家庭空气净化器,属于空气净化技术领域。

其主要技术特点是:包括机箱、滤网和净化组件,其中,机箱内部设置有滤网和净化组件。

所述滤网设置在机箱内部,用于过滤空气中的颗粒物和灰尘,有效减少空气中的污染物质。

所述净化组件设置在滤网的后方,用于对空气进行进一步的净化处理,包括去除甲醛、苯、TVOC等有害气体。

三、实施方式描述本实用新型的具体实施方式如下:1.机箱:由耐高温、防火、抗菌等材料制成,具有一定的刚性和稳定性,内部空间充裕。

机箱的外部设置有进气口和出气口,用于空气的循环和排放。

2.滤网:设置在机箱内部,由多层不锈钢网格组成,具有良好的过滤效果。

滤网的设计采用网孔较小的原则,能够有效过滤掉空气中的颗粒物和灰尘,保证空气的清洁。

3.净化组件:设置在滤网的后方,由多种净化材料组成,包括活性炭、负离子发生器等。

净化组件的设计可以去除空气中的甲醛、苯、TVOC等有害气体,提高空气的质量和清新度。

4.控制系统:设置在机箱的一侧,包括控制面板、开关和显示屏等。

通过控制系统,用户可以方便地调节机器的工作模式和风速,同时可以实时监测空气的质量和净化效果。

5.功耗优化:为了节省能源和减少运行成本,本实用新型专利申请的家庭空气净化器还设置了功耗优化功能,能够根据空气质量的不同自动调节风速和净化效果,达到最佳的工作状态。

四、实施效果描述通过上述的技术方案和实施方式,本实用新型的家庭空气净化器具有以下优点和实施效果:1.过滤效果好:采用多层滤网设计,能够高效过滤空气中的颗粒物和灰尘,保证空气的清洁。

实用新型专利申请案例

实用新型专利申请案例

实用新型专利申请案例第一篇:实用新型专利申请案例给你一个简要的全套文件样本技术交底书第二部分:技术交底书(★为必填项目,尽量全都填写)0.发明名称:(暂定名称,以后可能更改)1.技术领域:(本发明属于什么技术领域,或者应用于什么行业。

此部分只需要两句话,不要多写)2.背景技术(目前最接近本发明的已经存在的现有技术,或者说申请人以前使用的技术。

此部分应详细介绍,以不需再去看文献即可领会该技术内容为准。

如果上述现有技术出自专利、期刊、书籍,还应尽可能提供出处。

此部分文字可多可少,请随意)☆☆☆☆☆申请专利最重要的部分☆☆☆☆☆★3.技术问题(2.背景技术部分所说的现有技术在技术上存在的问题,同时也是本发明能够解决的技术问题。

技术问题包括,现有技术的缺点,以及导致这样的缺点的原因,必须从技术上客观评价,不要添加商业宣传内容。

能够解决现有技术不能解决的问题,正是本发明申请专利的价值。

此部分文字限制在一个自然段,不要太多)★4.技术方案(也就是如何实现本专利,一定要提供示意图和说明性文字。

无论申请发明还是实用新型,如果是产品,一定要提供产品示意图,而且必须是线条图,并且提供根据附图对产品的说明,一定要解释产品的各个部分、组件的名称。

为了节省彼此的时间,示意图最好是可编辑的电子版,例如AutoCAD或者Word等,电子版的示意图修改方便。

如果申请方法专利,尽量提供流程图或者示意图,并据此进行说明。

仅仅处于构思阶段,尚未实际生产的产品、尚未实际应用的方法可以申请专利,只要能够提供上述示意图和说明性文字,构成完整的技术方案。

此部分文字越详细越好,字数无限制)特别注意:专利仅保护技术方案,不保护功能,不要只强调产品的功能,必须详细描述实现您的功能的技术方案,技术方案才是被保护的内容。

★5.有益效果(本申请的技术方案相对于现有技术具有哪些更好的效果,例如:生产效率提高、成本低、速度快、使用方便、更可靠……据自己申请专利的实际情况而不同。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

书(撰写示例)对流式玻璃加热炉[实用新型名称应简短、准确地表明实用新型专利请求保护的主题。

名称中不得含有非技术性词语,例如人名、地名、商标、代号、型号等或者商品名称等,也不得使用商业性宣传用语。

名称应与请求书中的名称完全一致,一般不得超过25个字,应写在说明书首页正文部分的上方居中位置。

][依据专利法第二十六条第三款及专利法实施细则第十七条的规定,说明书应当对实用新型作出清楚、完整的说明,所属技术领域的技术人员按照说明书记载的内容,就能够实现该实用新型的技术方案,解决其技术问题,并且产生预期的技术效果。

说明书应按以下五个部分顺序撰写:技术领域、背景技术、实用新型内容、附图说明和具体实施方式,并在每一部分前面写明标题。

]技术领域本实用新型涉及一种玻璃加工设备,尤其是一种玻璃加热炉。

[技术领域应当是要求保护的实用新型技术方案所属或直接应用的技术领域,而不是上位的或者相邻的技术领域,也不是实用新型本身。

]背景技术现有玻璃加热炉通常以辐射方式工作,即利用电阻加热元件发出的热量对玻璃进行加热。

例如,公告号为CN2265979Y勺中国实用新型专利,公开了“一种回转式弯钢化玻璃加热炉” 其通过安装在圆形加热炉膛内部的电热丝对玻璃进行加热。

此种通过电热丝辐射热量加热的方式存在着缺陷,由于一些品种的玻璃黑度小,其反射率和透射率相对较高,对辐射加热吸收比较差,因而采用常规辐射方式进行加热,存在加热时间长、加热效率低的问题。

又比如,制作LOWA E玻璃,即低辐射玻璃时,大量的热量被反射,玻璃表面温度达不到要求。

另外,辐射加热时,因辊道向玻璃下表面直接传导热量,而这部分传导热大于玻璃上表面所接收的辐射热,致使玻璃上、下表面存在一定的温度差,弓I起玻璃边部翘曲,同时在与辊道相接触部位产生白雾现象,并最终影响玻璃加工质量。

[背景技术是指对实用新型的理解、检索、审查有用的技术,可以引证反映这些背景技术的文件。

背景技术是对最接近的现有技术的说明,它是作出实用技术新型技术方案的基础。

此外,还要客观地指出背景技术中存在的问题和缺点,弓I证文献、资料的,应写明其出处。

例如,本申请引用在先专利文献说明背景技术中的辐射式加热存在加热时间长效率低、引起玻璃翘曲和产生白雾现象等问题,这些问题均是本申请要解决的技术问题。

在背景技术部分不必指出不相关的问题,也不应过于笼统的指出存在的问题。

实用新型内容[实用新型内容部分应当描述实用新型所要解决的技术问题、解决其技术问题所采用的技术方案及其有益效果。

]为了克服现有技术中玻璃加热过程中加热效率低、受热不均匀、玻璃上下表面存在温差而导致玻璃翘曲、加热炉中产生白雾等缺陷,本实用新型提供一种采用喷流加热技术的对流式玻璃加热炉,将高温气体喷吹到玻璃表面,通过高温气体与玻璃的对流热交换,而完成对玻璃的加热。

[要解决的技术问题是指要解决的现有技术中存在的技术问题,应当针对现有技术存在的缺陷或不足,用简明、准确的语言写明实用新型所要解决的技术问题,也可以进一步说明其技术效果,但是不得采用广告式宣传用语。

]本实用新型解决其技术问题所采用的技术方案是:一种对流式玻璃加热炉,包括上炉体、下炉体,上、下炉体两侧设置有玻璃输入口和玻璃输出口,下炉体上安装有玻璃输送辊道,上、下炉体内分别设置有至少一个集气箱,该集气箱为密闭箱体,其内设置有气体加热装置,集气箱其上设置有集气箱进气口和出气口,出气口处设置有喷流板,喷流板上设置有高温气体喷出孔和废气回收孔,集气箱的喷流板上的高温气体喷出孔面向玻璃输送辊道设置,风机通过管道与集气箱进气口、喷流板上的高温气体喷出孔、废气回收孔、废气回收管道和炉体内腔共同构成一个气体循环回路。

上述的对流式玻璃加热炉,风机的排气口通过第一管道与集气箱进气口相连;所述喷流板上的废气回收孔通过废气回收管道与集气箱外部的炉体内腔相连通,炉体内腔通过第二管道与风机进气口相连;所述上、下炉体中的集气箱分别与各自的风机相连,并分别构成相互独立的气体循环回路。

上述的对流式玻璃加热炉,所述喷流板为波浪形、锯齿形或方波形,所述高温气体喷出孔分布在接近玻璃输送辊道的位置,所述废气回收孔设置在远离玻璃输送辊道的位置。

上述的对流式玻璃加热炉,所述气体加热装置为电加热元件,电加热元件采用电热管或电阻丝。

上述的对流式玻璃加热炉,所述上炉体中的集气箱通过悬吊机构可上下移动安装在上炉体上,所述下炉体中的集气箱支撑在下炉体中设置的可上下移动的升降装置上。

上述的对流式玻璃加热炉,所述悬吊机构为螺杆螺母机构,集气箱通过第一螺母悬吊在第一螺杆上,第一螺杆固定在上炉体上,其上端伸出炉体顶壁并与第一蜗轮蜗杆操纵机构相接;所述升降装置为螺杆螺母升降机构,所述集气箱与第二螺母相固定,并通过第二螺母与第二螺杆相连,第二螺杆可转动安装在下炉体上,第二螺杆与第二蜗轮蜗杆操纵机构相连,并可在第二蜗轮蜗杆操纵机构操纵下旋转。

[ 技术方案是申请人对其要解决的技术问题所采取的技术措施的集合。

技术措施通常是由技术特征来体现的。

技术方案应当清楚、完整地说明实用新型的形状、构造特征,说明技术方案是如何解决技术问题的,必要时应说明技术方案所依据的科学原理。

撰写技术方案时,机械产品应描述必要零部件及其整体结构关系;涉及电路的产品,应描述电路的连接关系;机电结合的产品还应写明电路与机械部分的结合关系;涉及分布参数的申请时,应写明元器件的相互位置关系;涉及集成电路时,应清楚公开集成电路的型号、功能等。

必要时,技术方案还应描述原理、动作及各零部件的名称、功能或用途。

存在多个名称相同的部件时,例如“管道”、“螺母” 等,为了避免混淆,应当分别命名为“第一管道” 、“第二管道” 、“第一螺母” 、“第二螺母”等。

]本实用新型的有益效果是,本实用新型加热炉采用向玻璃表面喷射高温气体的方式对玻璃进行加热,有效地消除了传统加热炉在加热高反射率和高透射率玻璃时所存在的加热效率低和加热时间长的缺陷。

将加热元件设置在集气箱内后,可方便地根据所需高温气体的温度、流量选取加热元件的功率,尤其是能够将喷射在玻璃上下表面的高温气体设置成具有不同的温度,从而使玻璃上下表面受热均匀,使其加热质量得到保证。

[ 有益效果是实用新型和现有技术相比所具有的优点及积极效果,它是由技术特征直接带来的、或者是由技术特征产生的必然的技术效果。

有益效果应与要解决的技术问题和技术方案相适应,不得出现相互矛盾或不相关的情况。

例如,本申请要解决的技术问题是克服现有技术中加热效率低、受热不均导致玻璃翘曲等问题,则相应有益效果是消除加热效率低的缺陷,使得玻璃受热均匀。

]附图说明下面结合附图和实施例对本实用新型进一步说明。

图1为本实用新型示意图;图2为沿着图1中E-E线的示意图;图3为上炉体的集气箱的喷流板结构示意图;图4为沿着图3中F-F线的示意图。

图中1 .下炉体,2.集气箱,3.玻璃输入口,4.集气箱进气口,5.上炉体,6.第一管道,7.第二管道,8.风机,9.电加热元件,10.玻璃输出口,11.待加热玻璃,12.玻璃输送辊道,16. 高温气体喷出17.废气回收孔,18.喷流板,19.废气回收管道,20.第一螺杆,21.第孔,一蜗轮蜗杆操纵机构,22.第一螺母,23.第二螺母,24.第二螺杆,25.第二蜗轮蜗杆操纵机构。

[ 附图说明应写明各附图的图名和图号,对各幅附图作简略说明,必要时可将附图中标号所示零部件名称列出。

]具体实施方式【实施例1】对流式玻璃加热炉包括下炉体1、上炉体5,上、下炉体两侧设置有玻璃输入口3、玻璃输出口10,下炉体1 上安装有玻璃输送辊道12,上、下炉体内分别设置有12个集气箱2,该集气箱2 为密闭箱体,其上设置有集气箱进气口4 和出气口,出气口处设置有喷流板18,喷流板18 上设置有高温气体喷出孔16和废气回收孔17,集气箱的喷流板上的高温气体喷出孔16 面向玻璃输送辊道12 设置,集气箱进气口4 通过第一管道6 与风机8 的排气口相连,每个集气箱2内均设置有电加热元件9,风机8进气口通过第二管道7 及集气箱2内的废气回收管道19吸入集气箱喷流板上废气回收孔17处的废气,集气箱2内的废气回收管道19将废气回收孔17处的废气引入集气箱2远离玻璃输送辊道端的炉体内腔中,风机8 进气口、第二管道7、炉体内腔、集气箱2 内废气回收管道19、废气回收孔17、风机8排气口、第一管道6 、集气箱进气口4 、高温气体喷出孔16 共同构成一个气体循环回路,每个集气箱2 中均安装有一电加热元件9,该电加热元件9 位于集气箱进气口4 至高温气体喷出孔16之间的气体通道上。

电加热元件9 为一电热管,通过电热管辐射的热量加热集气箱内的气体,再通过高温气体喷出孔16对玻璃上、下表面进行加热。

上炉体5中的集气箱2为剖视状态。

上炉体5中的各集气箱2 分别通过第一螺母22悬吊在两根第一螺杆20上,第一螺杆20 可转动安装在上炉体顶壁上,第一螺杆20 上端与第一蜗轮蜗杆操纵机构21 相连,在第一蜗轮蜗杆操纵机构21的操纵下,第一螺杆20旋转并由此带动集气箱2 上下移动。

下炉体1 中的各集气箱2分别通过第一螺母23支承在两根或四根第二螺杆24上,第二螺杆24 下端可转动安装在下炉体1 上,第二螺杆24 下端与第二蜗轮蜗杆操纵机构25相连,在第二蜗轮蜗杆操纵机构25 的操纵下,第二螺杆24 旋转并带动与其相连的集气箱2 上下移动。

如图3、图4 所示,上炉体5 的集气箱2出气口处的喷流板18的断面为方波形,在集气箱2上,高温气体喷出孔16分布在接近玻璃输送辊道12 的位置,所述方形废气回收孔17 设置在远离玻璃输送辊道12的位置,废气回收管道19将废气回收孔17与炉体内腔连通,而与集气箱2 内腔相互隔离。

【实施例2】上、下炉体中的集气箱可对称设置,例如,上、下炉体各采用7至10个集气箱,也可非对称设置。

在上、下炉体中分别通过设置多个集气箱2 的方式来覆盖被加热玻璃表面,不但便于集气箱2 的加工、安装、维护、保养,而且使炉体内各个部位加热功率的分配更加方便,同时有利于对玻璃加热状态的控制。

由于集气箱2 分设与上炉体5 和下炉体1 中,并且各集气箱2 相对独立,因此,可根据被加热玻璃上下表面的具体情况,有针对性地设置集气箱的数量和各集气箱的位置。
