压力管道单线图(轴测图)绘制技巧及说明

压力管道单线图(轴测图)绘制技巧及说明

压力管道单线图绘制说明CAD绘制版本请详见本店文档“压力管道单线图(轴测图)CAD绘制精简版模板”1、压力管道单线图应与现场管道的走向、规格、方位等情况相符;2、每条管道的单线图上应标注管道编号、介质流向、介质、管道规格、长度、起止点、焊口、支吊架等信息;3、每张图应绘制表示方向的坐标系,应以东、南、西、北表示(不能以“办公楼”、“大门口”等表示);4、每张图应绘制标题栏,标题栏应有单线图编号、管道名称、管道编号、类别、规格、管道所在位置等信息(GB/T10609-2008《技术制图标题栏》);5、关于长度标注说明:以单一方向总长为单元,如果在某方向长度在一张图纸画不完,应在每张图纸上标注该方向在CAD图上的长度;6、如果一张图不能画完一条管道,则分多张图。

每张图中,以支吊架、阀门作为起止点,用“J”表示支吊架,用“F”表示阀门,分别用J1、J2......(或F1、F2......)来区分,并确保前一张图的止点与后一张图的起点标示号一致;7、每张图的最大范围为297*210mm,即为A4纸大小。

截图上传到MIS 系统时,均横向显示;8、管道上的阀门应根据型号绘制,并标注阀门类型;9、测厚统一用“W”表示弯头,“S”表示三通,“D”表示大小头,从图的左边至右边,或上边至下边,按顺序标注W1、W2、W3......(S1、S2、S3......D1、D2、D3......);10、管子、弯头、三通统一用粗实线绘制(线条宽度0.35mm (GB/T17450-1998《技术制图图线》));机器、设备、机泵等,一律用细实线或双点画线表示;11、标注用的字体高度为3.5mm,仿宋体(GB/T14691《技术制图字体》);12、记录或报告中,检测部位等应注明单线图编号,如“详见单线图ZHBP-1”;13、具体画图的次序一般是先画前面,再画后面;先画上面,再画下面,被挡住的后面或下面的管线画时要断开;14、在水平走向的管段中,法兰要垂直画;在垂直走向的管段中,法兰一般与邻近的水平向的管段相平行;“块”的使用在模板里,已将常用的标注和标志作为“块”,便于快速插入运用。

施工单线图

施工单线图

SHGD02-GD1-05A 压力管道施工单线图(一)工程名称:仪征至扬子石化原油管道工程单位工程名称:省道S247顶管穿越工程施工单位华东管道工程有限公司管道压力级别GA1 设计压力 4.0Mpa 管道管材L415MB 管道规格Φ711 输送介质原油设计探伤比例:RT 100 % ,合格标准、等级Ⅱ级;UT 100 % ,合格标准、等级Ⅰ级;焊口数量: 11 道,应探伤 RT 11 道,UT 11 道,实际探伤RT 11 道,UT 11 道。

管线走向示意图:管材Φ711×7.9Φ711×10.3Φ711×10.3Φ711×10.3Φ711×10.3Φ711×10.3Φ711×10.3管号1120665614307599094143074950961431146714307469YY93 ————001BCL————+001+1RWCL15°+002RWV————+003RWC15°+004RWC————+005C————+006RWC防腐号1023718711639640长度11.948.00 2.312.12 2.312.118.5管材Φ711×10.3Φ711×10.3Φ711×10.3Φ711×10.3Φ711×10.3管号017143076841001430768414307545YY93 21°+007RWC————+008RWC21°+009RWCL————+009+1CL————防腐号685685621长度 2.89.00 2.8 2.512.12说明:编制年月日审核年月日SHGD02-GD1-05A 压力管道施工单线图(一)工程名称:仪征至扬子石化原油管道工程单位工程名称:省道S247顶管穿越工程施工单位华东管道工程有限公司管道压力级别GA1 设计压力 4.0Mpa 管道管材L415MB 管道规格Φ711 输送介质原油设计探伤比例:RT 100 % ,合格标准、等级Ⅱ级;UT 100 % ,合格标准、等级Ⅰ级;焊口数量: 4 道,应探伤 RT 4 道,UT 4 道,实际探伤RT 4 道,UT 4 道。

压力管道检测之单线图绘制方法

压力管道检测之单线图绘制方法

压力管道单线图绘制方法
一、绘图工具
AutoCAD
二、图标符号表示方法
三、绘图步骤
1、根据管道特性表起止点对照工艺流程图,查找装置现场管道位置,明确管线起止点。

2、现场手工绘制单线图。

根据流程图起止点,严格按照现场状况绘制单线图,管件(变径、弯头、三通等)、焊口数量及位置要正确,管线走向严格按照坐标系方向绘制。

3、根据手绘单线图在电脑CAD上开始绘图。

四、绘图要求
1、焊口、管件的数量及位置要严格按照现场情况绘图,不得遗漏;
2、单线图起止点需标注清楚;
3、主线上的副线绘制不需太详细;
4、变径前后管道尺寸标记清楚;
5、焊口标记时自管道起点的第一道焊口开始标注;
五、实例。

压力管道单线图(二)

压力管道单线图(二)
序号
焊1
RT
UT
/
/
2
/
3
/
4
/
5
/
6
/
7
/
8
/
NDE返修记录:/
扩探口记录:/
管材质量证明书:
防腐号
xxxx钢管号
xxxx
xxxx钢管长度
xxxx
焊口号
阀门合格证:
管件合格证:
焊材合格证:
编制:
年月日
审核:
年月日
采用的焊接规程
PQR0001
PQR0002
11.96 11.52 11.96 11.96
+009CZ +008CZ +007CZ +006CZ
C1516274 C1516247
61520105 720*10-249 61520477 720*10-249
11.96 6 4.95 6
+005+9RW 005+8RWL 005+7RW 005+6RW
SHGD02-GD1-05B
压力管道施工单线图(二)
工程名称:鲁宁线安全隐患整治二期工程(江苏段)
单位工程名称:盱眙改线段
管线编号:LJA2-I-SNEI01-82
设计探伤要求:RT30%UT100%执行探伤标准:SY/T4109-2013
合格标准等级:RTⅡ级;UTⅠ级
备注:/
设计压力:4.2Mpa
介质:原油
温度:60°C
本管线共计焊口数:63
应探伤焊口数63
比例
100%
管道类级别
管线材质:L360M
管道规格:Φ720*9/Φ720*10

单线图规定

单线图规定

单线图规定 Prepared on 24 November 2020管道单线图编制规定1.目的管道单线图是把平、立面图中的管线走向在一个图面里形象、直观地反映出来。

它有立体感的线条能清晰完整、一目了然地把整个管线系统的空间走向和位置反映出来,使施工人员很快就能建立起立体概念。

便于施工记录全面准确,焊口跟踪记录清晰、准确,追溯性强。

2. 适用范围本编制规定适用于长输管道、公用管道和工业管道的金属压力管道工程施工,使管道单线图绘制标准化、统一化。

不适用于非金属管道工程施工。

3. 绘制单线图流程专业施工图纸没有设计管道单线图时,应派有丰富实践经验的工人或技术人员去现场实测,结合施工图进行单线图绘制。

单线图审核应由工艺责任师审核签字。

管道单线图统一绘制成正等测管道轴测图。

根据工程情况,可将单线图画在A3或A4纸上。

图上的管件和阀件按工程设计规定的图例来表示,与专业施工图纸统一。

单线图要求采用的几种线型如表4-4单线图要求采用的几种线型表4-4注:实线的宽度b 一般在~2mm 。

标题栏内容及形式标题栏方位标的表示现场画正等测管道轴测图时,在选定OX 、OY 、OZ这三个轴测轴同上下、左右、前后这六个方位的关系时,一般有两种选轴的方法:前后走向的管线如取OX 轴方向,那么左右走向的管线和OY 轴方向一致,如图4-6a 所示。

反之,前后走向的管线如取OY 轴方向;那么,左右走向的管线则应和OX 轴方向一致,如图4-6b 所示。

左右走向和前后走向的管线之所以有两种选轴的方法,这主要是OX 轴和OY 轴可以换位的缘故。

垂直立管也就是上下走向的管线,不论是哪种选轴法,一般都应与OZ 轴方向一致。

(a ) (b )图4-6正等轴测轴的选定画法举例4-7。

X 南(前) Y 东(右)O北Z 上X 西(左)Y 南(前)O东Z 上北图4-7简单画法和步骤4.8.1 画轴测图时,应以管道平面图、立面图为基础,首先根据正投影对管线的平、立面图进行图形分析。

压力管道中工业管道单线图的要求和画法

压力管道中工业管道单线图的要求和画法

压力管道中工业管道单线图的要求和画法摘要《中备华人民共和国特种设安全法》(以下简称特设法)已于2014年1月1日正式实施。

在特设法中明确压力管道属于特种设备种类之一,其生产(包括设计、制造、安装、改造、修理)、经营、使用、检验、检测和安全监督管理适用于本法。

作为压力管道检验来说,资料审查时单线图是使用单位必须提交和审核的资料之一,而且是必不可少,在检验过程中很多检验项目如测厚、无损、理化检验均要求所抽查位置须在单线图上标注。

笔者认为,虽然有的压力管道安装单位为图省事,但更多的是对压力管道单线图的要求和画法缺少必要的了解和认识,因此,有必要对压力管道单线图的基本要求和画法作简单阐述。

关键词:工业管道;要求;画法1.单线图的概念和画法概述压力管道单线图是指按照正等轴侧投影方法进行绘制的管道图(或画成以单线表示的管道空视图)。

1.1正等轴测图的绘制方法1.2管道元件的画法概述在压力管道单线图的绘制中一般均应涉及多种管道元件,如管件、法兰、阀门、管帽、支架等等,因而有必要对基本管道元件的画法简单介绍。

1.2.1 管路或管段的画法(1)管段用线宽为d=0.5mm~2mm的图线按正等轴测投影绘制;(2)当管路或管段平行于直角坐标时,其轴测图用平行于对应的轴测轴的直线绘制;(3)当管路或管段不平行于直角坐标时,在轴测图上应同时画出其在相应坐标平面上的投影及投射平面;(4)当管路或管段的所在平面平行于直角坐标平面的垂直面时,应同时画出其在水平面上的投影及投射平面,如下图所示:(5)当管路或管段的所在平面平行于直角坐标平面的水平面时,应同时画出其在垂直面上的投影及投射平面,如下图所示:(6)当管路或管段的所在平面不平行于任何直角坐标平面时,应按下图绘制:(7)管路或管段有投射平面一般用直角三角形表示。

当用三角形表示投射平面时,应在投射平面内画出与其相关投影垂直且间距相等的平行线。

水平投影平面内的平行线应平行于X轴或Y轴,其他投影平面内的平行线应平行于Z轴。

如何绘制管道单线图

如何绘制管道单线图

如何绘制管道单线图----------------------------精品word文档值得下载值得拥有----------------------------------------------1.压力管道单线图概述单线图是按照正等轴侧投影方法进行绘制的管道图(或画成以单线表示的管道空视图),也称管段图。

单线图具有简单明了、易于识别、具有较好的三维真实感、便于在管道安装过程中编制施工进度计划和对于材料及安装质量进行有用控制。

在《压力管道使用登记管理规则》(试行)中,规定了办理压力管道使用登记必须提供的严重文件之一。

特别是对于埋地管道的定期检验工作的开展而言,单线图具有非常严重的意义。

单线图主要应包括以下内容:图形,表明所施工的管段由哪些组件组成以及它们在三维空间的位置;工程数据,包括管道设计参数、各种尺寸、标高和管道标志、管道编号、安装检验的主要要求等标注说明;材料清单中开列组成该单线图的管段所有组件的型号、规格、数量和使用的标准规范。

另外还应包括图例、指北针和标题框等相关内容。

上述概念及内容很难在常用标准和相关规范中找到明确的规定,在实际的管道安装工程的竣工资料中的单线图比较纷乱。

2.目前在压力管道安装过程中,单线图主要存在的问题单线图图纸的规格与内容(图纸规格、主题部分表达、图上内容,特别是设计参数部分、材料和元件列表、标题框、指北针和图例)比较纷乱。

大凡较小的工程多见的是以A4纸为主,图纸上的内容简单到不足以了解管道的基本情况。

绘制方法常常是以平面来表达。

对于管道单元的选取更是没有区分出管道的管段与管线的区别,大凡较少标示出管道绘制的图例。

没有提供出管道的主要参数及主要技术要求等基本信息。

以上问题的存在,对于规范管道安装的技术文件是一个亟待解决的问题。

对于压力管道投入运行后的定期检验也造成了很多困难,需要对其提出统一的规范要求。

3.管道单线图的基本绘制要求3.1管道单元的选取按照《压力管道使用登记管理规则》(试行)中提出的确定压力管道登记单元的4条原则,特别是对于工业管道来说,再结合例外的系统或管段设计参数来作为严重的划分管道单元的严重依据比较合理。

管道轴测单线图的图示方法

管道轴测单线图的图示方法
国家示范性职业学校数字化资源共建共享计划
化工识图精品课程
管道轴测单线图的图示方法
图5-22 1条直管的斜等轴测单线图
国家示范性职业学校数字化资源共建共享计划
化工识图精品课程
管道轴测单线图的图示方法
3. 管子与管件的斜等轴测单线图
(1)直管的斜等轴侧单线图 ① 1条直管的斜等轴侧单线图 图 5-22( c)所示是1条前后水平的直管的平、立、侧面单 线图,图5-22 (d)所示是1条前后水平的直管的斜等轴测单线 图。图5-22 (e)所示是1条立管的平、立、侧面单线图。图 522(f)所示是1条立管的斜等轴测单线图。 前后水平管在斜等轴测图上的长度,一般从 O 点起沿 OY (或OY轴的延长线)直接取该水平管在平面图上的实长。而立 管在斜等轴测图上的长度,一般从O点起沿OZ(或OZ轴的延长 线)直接取该立管在正立面图上的实长。
图5-24 90°弯头的斜等轴测单线图
国家示范性职业学校数字化资源共建共享计划
化工识图精品课程
管道轴测单线图的图示方法
3. 管子与管件的斜等轴测单线图
(2)各种管件的斜等轴测单线图 各种管件摆放位置不同,其方位和斜等轴测图的图形也不 同。 ② 正三通和正四通的斜等轴测单线图
图5-25(a)分别是正三通的平、 立面单线图,对应的斜等轴测 图如图5-25(b)所示。图5-25 (c)分别是正四通的平、立面 单线图,对应的斜等轴测图如 图5-25(d)所示。
国家示范性职业学校数字化资源共建共享计划 化学工艺专业精品课程
化工 识图
模块五
管道单线图的识读
课题2. 管道单线图的图示
哈密职业技术学校
化工识图精品课程
管道轴测单线图的图示方法
管道轴测单线图是表达自设备间的一段管道及其所连接的

压力管道安装单线图

压力管道安装单线图
绘图
设计规范
GB50072-2001 GB/T20801-2006
图号
YFZL-01
审核
验收规范
SBJ12-2000 SBJ38-2000GB50274-2010GB/T20801-2006GB50231-2009
YFZL-A-01
Φ108*4
8
4
1
Φ89*4.5
12
8
2
.Φ76*4
18
36
3
焊工:李翔宇钢印号G439
压力试验
介质
空气
压力(Mpa)
1.7
管道总长
38米
建设单位:昌黎县杨帆粉丝厂
设计单位:秦皇岛玻璃工业研究设计院
安装单位:昌黎县永安制冷锅炉工程安装有限公司
探伤单位;北京华戈安材料检测设备有限公司
压力管道安装单线图
工程名称:
杨帆粉丝厂制冷工程
管线编号:YFZL-A-01氨分-机组吸气
设计探伤要求:比例5%执行标准JBiblioteka /T4730.2-2005III级合格
设计压力:1.5MPa
介质:氨
设计温度70℃
管材20, GB8163-2008
管道级别GC2
管线
规格(毫米)
长度(米)
焊口数(个)
RT数量(个)

12.24.压力管道竣工单线图H

12.24.压力管道竣工单线图H

12.24 竣工单线图
竣工单线图的绘制及基本内容说明要求
1.单线图就是将每根管道按照轴侧投影的绘制方法,画成以单线表示的管道空视图。

它在一张图纸上,可以绘制整根管线,也可
绘制一根管线的某一段。

竣工单线图可以作为竣工图。

安装单位可以根据设计的管道平面布置以及立面图绘制成单线图,也可
在设计单线图的基础上,由安装单位改制成竣工单线图。

2.在竣工单线图上,必须要标明每个焊(缝)口的位置及其编号;包括焊缝形式(对焊或是角焊)及固定焊缝。

这些信息都应与
《压力管道安装技术特性表》及《管子组对、焊接记录报告》对应一致。

3.在竣工单线图上,应该标明管线长度,注意水平长度为毫米(mm)单位,高度为米(m)单位。

标明焊(缝)口之间的相对位置。

4.在竣工单线图上,应该标明管件、阀门、法兰等管道组成件件号(其信息应与《压力管道安装技术特性表》及其相关组成件的安
装记录报告一致)及其相对位置。

5.在竣工单线图上,还应该有下列内容:
1)管线号、管线名称、管道材质、管道规格等。

2)管线上的管道组成件名称、数量、规格等。

3)焊缝号与焊工钢印号的对应关系以及是否无损检测及其结果。

4)编制、审核的签字,日期等
5)安装单位的竣工印章。

L-24-1。

管道单线图编制规定

管道单线图编制规定

管道单线图编制规定1.目的管道单线图是把平、立面图中的管线走向在一个图面里形象、直观地反映出来。

它有立体感的线条能清晰完整、一目了然地把整个管线系统的空间走向和位置反映出来,使施工人员很快就能建立起立体概念。

便于施工记录全面准确,焊口跟踪记录清晰、准确,追溯性强。

2. 适用范围本编制规定适用于长输管道、公用管道和工业管道的金属压力管道工程施工,使管道单线图绘制标准化、统一化。

不适用于非金属管道工程施工。

3. 绘制单线图流程4. 管道单线图绘制要求4.1专业施工图纸没有设计管道单线图时,应派有丰富实践经验的工人或技术人员去现场实测,结合施工图进行单线图绘制。

单线图审核应由工艺责任师审核签字。

4.2 管道单线图统一绘制成正等测管道轴测图。

根据工程情况,可将单线图画在A3或A4纸上。

4.3 图上的管件和阀件按工程设计规定的图例来表示,与专业施工图纸统一。

4.4 单线图要求采用的几种线型如表4-4注:实线的宽度b一般在0.35~2mm。

4.5 标题栏内容及形式现场画正等测管道轴测图时,在选定OX、OY、OZ这三个轴测轴同上下、左右、前后这六个方位的关系时,一般有两种选轴的方法:前后走向的管线如取OX轴方向,那么左右走向的管线和OY 轴方向一致,如图4-6a 所示。

反之,前后走向的管线如取OY 轴方向;那么,左右走向的管线则应和OX 轴方向一致,如图4-6b 所示。

左右走向和前后走向的管线之所以有两种选轴的方法,这主要是OX 轴和OY 轴可以换位的缘故。

垂直立管也就是上下走向的管线,不论是哪种选轴法,一般都应与OZ 轴方向一致。

(a ) (b ) 图4-6正等轴测轴的选定 4.7 画法举例通过对平面、立面图的分析,把平面、立面图上的管线画成轴测图,见图4-7。

图4-7 管线的轴测图4.8 简单画法和步骤4.8.1 画轴测图时,应以管道平面图、立面图为基础,首先根据正投影对管线的平、立面图进行图形分析。

4.8.2 在图形分析的基础上,对所绘管线分段编号,再逐段进行分析,弄清在左右、前后、上下这六个空间方位上每一段管线的具体走向,并确定同各轴测轴的关系。

管道单线图绘制要求

管道单线图绘制要求

管道单线图绘制要求
1 采用立体图方式,有上下、前后、左右六个方向及其图标;
2 有焊缝位置及其编号,且注明固定焊口还是转动焊口、焊工钢印号、无损检测编号、返修焊口位置;
3注明标高含正负标高
4注明管道编号、管道规格、材质及长度;
5注明管道元件规格型号,如弯头三通、阀门、螺栓、垫片等;
6注明保温、防腐材料及厚度;
7对于埋地管道,注明地上建筑、设施状况,如路面、绿化带、地砖步道、建筑物等;
8注明设计变更段的管段主要指位置、深度或高度的变化;
9对于燃气管道,注明地面标志物位置,如阀门井、阴极保护测试桩、示警带位置、PE管示踪带位置、强制电流保护站位置、牺牲阴极保护块位置、绝缘接头位置、架空管道的接地点位置等;
10分段强度试验的注明分段情况;
11同一根管道不同介质状态时,注明介质状态,如液氨、氨气;
12支吊座位置、支承方式固定、单向滑动、双向滑动、转动等和支座型号;。

压力管道单线图绘制规定

压力管道单线图绘制规定
5)焊接管弯头的角度和焊缝数要在单线图中注写清楚.
6)单线中应标明直接焊在管道上的管架编号,该编号须与平面布置图管架表中的管架编号相同。
7)小于或等于DN50mm的中、低压碳钢管道,小于或等于DN20mm的中、低压不锈钢管道和等于DN6mm的高压管道可不绘制单独的单线图。但随大管相连接的小管,如调节阀组、排液管、放空管需绘制单线图.
5.作业内容及要求
5。1对于施工图中已有单线图的,直接根据其单线图进行管件预制,不再绘制单线图,仅对图中焊口进行编号。
5。2对于施工图中无单线图的,应按本规定绘制单线图,并标明焊编号。
5.3单线图绘制要求
1)单线图按正等轴侧投影绘制。管道的走向按方向标的规定,方向标的北(N)向与管道布置图上的的方向标的北向应一致.
1 目的
便于压力管道安装,确保施工质量检验和相关质量记录的可追溯性,对单线图的绘制和焊口编号作出规定。
2 适用范围
适用于公司压力管道安装工程中管道单线图的绘制。
3.编制依据和引用标准
《工业金属管道工程施工及验收规范》GB50235—97
4.术语
单线图:将每条管道按照轴侧投影的绘制方法,画成以单线表示的管道空视图,又叫轴侧图或空视图。
2)单线图上管线号应注写在管道上方,水平管道标高(EL)注在管道下方。不同材料的管道不能绘在一张单线图上。管道上要表示出现场焊接点。
3)单线图可以不按比例绘制,但要做到图面整洁、美观,各种阀门、管件之间及它们在管段中的相对比例要协调。
4)单线图上所有尺寸均以mm为单位,垂直方向不注长度尺寸,而以水平管道的标高落差表示。管道上带法兰的阀门和管道元件的尺寸标注时应标出尺寸基准点到阀门或管道元件要标出其两侧法兰面之间的距离.异径管以大端确定位置尺寸。为标注管道尺寸的需要,应画出容器或设备的中心线,注出其位号(设备编号)。

压力管道单线图绘制

压力管道单线图绘制

压力管道单线图绘制压力管道单线图在压力管道施工过程中扮演着重要角色,也是管道投入使用后定期检验和运行维护的重要资料之一。

但目前,对于单线图的绘制要求、方法、内容、概念等方面缺乏规范和统一的要求,人们对单线图的作用也存在认识盲区。

因此,本文将探讨单线图的绘制方法、基本要求以及规范化等方面,以促进压力管道的全面工作。

前言尽管压力管道分布广泛,但人们对其安全性的重视程度仍不足。

随着老旧管道问题的不断涌现和管道事故频发,2003年6月1日,特种设备安全监察条例正式颁布实施,将压力管道纳入特种设备安全监察的范围。

但在压力管道的设计、制造、安装、维修改造和使用管理等方面,长期积累的问题仍难以适应目前的安全监管要求。

在压力管道安装方面,单线图作用的认识、绘制方法的相关要求等方面缺乏规范和标准,导致技术人员对此缺乏足够的认识和相关知识,从而在实际工作中出现各种单线图,给管道安装后使用登记证的办理和将来的管道定期检验工作造成了很多困难。

1.压力管道单线图概述单线图是按照正等轴侧投影方法进行绘制的管道图,也称管段图或管道空视图。

单线图具有简单明了、易于识别、具有较好的三维真实感、便于在管道安装过程中编制施工进度计划和对于材料及安装质量进行有效控制的特点。

在《压力管道使用登记规则》(试行)中,单线图是办理压力管道使用登记必须提供的重要文件之一。

特别是对于埋地管道的定期检验工作的开展而言,单线图具有非常重要的意义。

单线图主要应包括三部分内容:图形、工程数据和材料清单。

其中,图形表明所施工的管段由哪些组件组成以及它们在三维空间的位置;工程数据包括管道设计参数、各种尺寸、标高和管道标志、管道编号、安装检验的主要要求等标注说明;材料清单中开列组成该单线图的管段所有组件的型号、规格、数量和使用的标准规范。

此外,还应包括图例、指北针和标题框等相关内容。

在单线图中,应该标注管道的起止点、设计压力、设计温度、介质、管道类级别、敷设方式、防腐形式以及管道外表面的标识等重要信息。

压力管道中工业管道单线图的要求和画法

压力管道中工业管道单线图的要求和画法

压力管道中工业管道单线图的要求和画法摘要《中备华人民共和国特种设安全法》(以下简称特设法)已于2014年1月1日正式实施。

在特设法中明确压力管道属于特种设备种类之一,其生产(包括设计、制造、安装、改造、修理)、经营、使用、检验、检测和安全监督管理适用于本法。

作为压力管道检验来说,资料审查时单线图是使用单位必须提交和审核的资料之一,而且是必不可少,在检验过程中很多检验项目如测厚、无损、理化检验均要求所抽查位置须在单线图上标注。

笔者认为,虽然有的压力管道安装单位为图省事,但更多的是对压力管道单线图的要求和画法缺少必要的了解和认识,因此,有必要对压力管道单线图的基本要求和画法作简单阐述。

关键词:工业管道;要求;画法1.单线图的概念和画法概述压力管道单线图是指按照正等轴侧投影方法进行绘制的管道图(或画成以单线表示的管道空视图)。

1.1正等轴测图的绘制方法1.2管道元件的画法概述在压力管道单线图的绘制中一般均应涉及多种管道元件,如管件、法兰、阀门、管帽、支架等等,因而有必要对基本管道元件的画法简单介绍。

1.2.1 管路或管段的画法(1)管段用线宽为d=0.5mm~2mm的图线按正等轴测投影绘制;(2)当管路或管段平行于直角坐标时,其轴测图用平行于对应的轴测轴的直线绘制;(3)当管路或管段不平行于直角坐标时,在轴测图上应同时画出其在相应坐标平面上的投影及投射平面;(4)当管路或管段的所在平面平行于直角坐标平面的垂直面时,应同时画出其在水平面上的投影及投射平面,如下图所示:(5)当管路或管段的所在平面平行于直角坐标平面的水平面时,应同时画出其在垂直面上的投影及投射平面,如下图所示:(6)当管路或管段的所在平面不平行于任何直角坐标平面时,应按下图绘制:(7)管路或管段有投射平面一般用直角三角形表示。

当用三角形表示投射平面时,应在投射平面内画出与其相关投影垂直且间距相等的平行线。

水平投影平面内的平行线应平行于X轴或Y轴,其他投影平面内的平行线应平行于Z轴。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

压力管道单线图
压力管道单线图作为压力管道施工工序控制以及管道安装竣工资料的一个重要组成部分,对于压力管道投入使用后的定期检验和运行维护具有重要的意义。

但是,在目前的压力管道安装过程中还没有对此问题给予充分的重视。

一方面,对于管道单线图的绘制要求、方法、内容以及概念等诸多方面缺少规范的、统一的要求;另一方面,也存在人们认识上的盲区,包括对单线图作用的认识等方面。

本文对单线图的绘制方法、基本要求以及如何进行规范等方面进行了一些探讨。

希望借此对于促进压力管道的全面工作有所借鉴。

前言
压力管道分布极广,但至今人们对它的安全性尚未引起充分的重视。

伴随着老旧管道问题的不断涌现和管道事故频发的态势,2003年6月1日***正式颁布实施的“特种设备安全监察条例”明确地将“压力管道”纳入到了特种设备安全监察的范围。

这样,使得对于压力管道的规范工作逐步进入到有法可依的轨道。

但是,在压力管道的设计、元件制造、现场安装、维修改造及使用管理等方面长期积累的诸多问题,还很难一蹴而就地适应目前安全监管的要求。

特别是在压力管道安装方面,一个比较突出的问题就是对于压力管道单线图作用的认识、绘制方法的相关要求等方面缺乏规范、标准或统一的技术要求;使得安装单位的技术人员普遍对此项工作缺乏足够的认识和相关知识;因而,造成在实际工作中的单线图五花八门。

这样的结果,给管道安装后使用登记证的办理和将来的管道定期检验工作造成了很多困难。

1.压力管道单线图概述
单线图是按照正等轴侧投影方法进行绘制的管道图(或画成以单线表示的管道空视图),也称管段图。

单线图具有简单明了、易于识别、具有较好的三维真实感、便于在管道安装过程中编制施工进度计划和对于材料及安装质量进行有效控制。

在《压力管道使用登*理规则》(试行)中,规定了办理压力管道使用登
记必须提供的重要文件之一;特别是对于埋地管道的定期检验工作的开展而言,单线图具有非常重要的意义。

单线图主要应包括三部分内容:图形,表明所施工的管段由哪些组件组成以及它们在三维空间的位置;工程数据,包括管道设计参数、各种尺寸、标高和管道标志、管道编号、安装检验的主要要求等标注说明;材料清单中开列组成该单线图的管段所有组件的型号、规格、数量和使用的标准规范。

另外,还应包括图例、指北针和标题框等相关内容。

但是,对于上述概念及内容很难在常用标准和相关规范中找到相关的明确规定,因此,在实际的管道安装工程的竣工资料中在这个问题上比较混乱。

2.目前在压力管道安装过程中,单线图方面主要存在的问题
单线图图纸的规格与内容(图纸规格、主题部分表达、图上内容,特别是设计参数部分、材料和元件列表、标题框、指北针和图例)比较混乱。

一般较小的工程常见的是以A4纸为主,图纸上的内容简单到不足以了解管道的基本情况。

绘制方法常常是以平面来表达。

对于管道单元的选取更是没有区分出管道的管段与管线的区别。

一般较少标示出管道绘制的图例。

没有提供出管道的主要参数及主要技术要求等基本信息等。

以上问题的存在,对于规范管道安装的技术文件构成了一个亟待解决的问题;对于压力管道投入运行后的定期检验也造成了很多困难,客观上,需要对其提出统一的规范要求。

3.管道单线图的基本绘制要求
3.1管道单元的选取
按照《压力管道使用登*理规则》(试行)中提出的确定压力管道登记单元的四条原则,特别是对于工业管道来说,再结合不同的系统或管段设计参数来作为重要的划分管道单元的重要依据比较合理。

由于一项管道安装工程或一个工艺系统可能包含若干不同参数的管段,因此,仅仅按照安装工程或管道工艺系统来划分管道单元会造成很多弊病。

结合相关的要求,划分管道单元应是在不同的管道工程、工艺系统、装置以及不同的介质以及物流输送形式的基础上进行划分。

要明确管道单元的起止点、设计压力、设计温度、介质、管道类级别、敷设方式、防腐形式以及管道外表面的标识等条件,在管道安装文件中对于管道编号的方式进行预先的设计。

3.2单线图的绘制
从单线图的概念中,我们可以了解到管道单线图的绘制方法应是正等轴侧投影方法。

实际竣工资料中很多以平面形式进行绘制的单线图都在这点上出现了一个重大的错误。

关于单线图的图幅的规定,可以根据实际的需要,结合GB/T 4458.1《机械制图
图样画法》和GB/T 4458.3《机械制图
轴测图》规定的制图方法的相关要求,可以在图幅的长度方向成比例延长,以满足管道工程的实际需要。

其中的标题框也可以沿用机械制图的规定。

但是,标题框的内容可以适当进行调整,如增加管道编号等相关内容。

3.3单线图中应标注的内容
GB50235-97 11.0.3.4规定,要求100%射线照相检验的管道,应在单线图上准确标明焊缝位置、焊缝编号、焊工代号、无损检测方法、焊缝补焊位置、热处理焊口编号。

对抽样射线照相检验的管道,其焊缝位置、焊缝编号、焊工代号、无损检测方法、焊缝补焊位置、热处理焊口编号等应有可追溯性记录。

依据《压力管道使用登*理规则》(试行)中附件三“重要压力管道使用注册登记表”中的要求,在单线图上要明确一些基本信息。

如:管道级别、管道起止点、焊口数量、探伤比例、管道材料、管道敷设方式、防腐方式、管道标识等内容。

因此,单线图中的内容一般应包括以下几项基本内容:
⑴标题框:主要明确管道安装工程的名称、单线图号、管线标号以及绘制、审核等人员签字及相应的日期;
⑵指北针:管道基本走向的方向指示;
*道主要参数:主要有设计压力、设计温度、介质名称、管道的类级别、设计规范、管道安装施工的验收规范;
⑷图例:管道主要涉及的元件以及不同敷设方式下管子的绘制符号表示的说明;
⑸管道基本信息表:主要包括以上GB50235-97 11.0.3.4规定的要求100%射线照相检验的管道,应在单线图上标明的基本内容以及《压力管道使用登*理规则》(试行)中附件三中需要提供的一些主要信息;

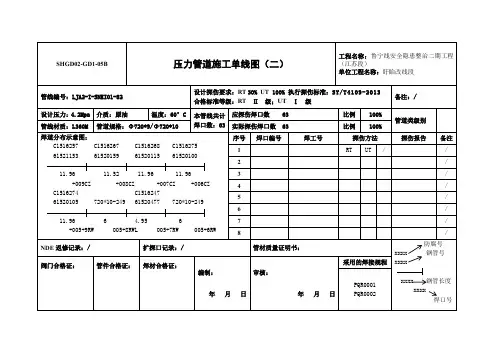

⑹管道走向的单线图示:应以轴侧图方法绘制的管道单线图。

应准确表明每段管子的规格、长度、各段标高、焊口的数量及大致位置等。

对于管道材料的规格和牌号以及相应的材料标准、对于管道上涉及到较多的元件情况下,也可以考虑增加管道元件基本信息的材料表的方式来表达。

3.4关于管道编号
由于2003年在全市工业管道普查中对“管道编号”没有提出明确的要求,很多压力管道安装单位对于管道的编号没有给予足够的重视,只是用简单的阿拉伯数字计数或者采用单位名称、工程名称、介质名称的缩写加上数字来表示。

这样简单、混乱的编号结果很容易造成单位内部以及局部区域内管道编号大量重号的现象,客观上不利于监察工作的顺利开展和计算机化检索、注册办证等方面的管理。

由于压力管道没有铭牌,其本身唯一的标识就是不同的管道编号。

特别是在计算机化的管理要求的形势面前,目前在管道编号方面的混乱状况已经造成了软件的编制、识别等方面容易出现严重的漏洞。

如何清晰、明确地为一条管道来命名,可以通过规定“压力管道管道编号的基本规定”来实现。

具体办法是对管道编号的基本组成进行明确的规定。

如:管道编号的基本组成由如下五个特征值组成。

各特征值的基本规定为:
第一特征值——管道所属建设单位简称的汉语拼音字头;
第二特征值——管道级别(GC3级别管道可省略此特征值);
第三特征值——管道输送介质(可采用英文缩略语);
第四特征值——管道设计压力和设计温度,中间用‘/’分隔,单位:MPa/℃;
第五特征值——管道顺序号;
4.综述
由于历史问题以及目前压力管道安全监察工作正处于摸索阶段的现状,面对管道事故在近年来的频发以及在用管道全面检测中暴露出的诸多难题,我们完全可以在锅炉压力容器等既有的承压类设备监管经验的基础上,在技术上对于压力管道进行规范和完善。

对于这项工作,单线图是一个很好的落脚点。

在相关的法规中,明确对于单线图的绘制主体和基本要求,在目前的管道安装和在用管道检验方面意义重大。

出台压力管道单线图基本要求以及管道编号编制基本规则等相关要求,客观上,对于推进压力管道的全面工作也将会有明显的现实意义。
