热力管道支架间距与安装方式
架空、埋地热力管线的敷设间距要求
交叉净距
给水管
1.5
0.15
排水管
1.5
0.15
煤气管（包括天然气管）压力P（kpa）
P≤400
1
0.15
400<P≤400
1.5
0.15
800<P≤1600
2
0.15
乙炔、氧气管
1.5
0.25
压缩空气或二氧化碳管
1
0.15
电力电缆
2
0.5
电缆
直埋电缆
1
0.5
电缆管道
1
0.25
排水暗渠
1.5
0.5
铁路轨面
②管线与铁路、道路间的水平净距除应符合表中规定外，当管线埋深大于1.5m 时，管线外壁至路基坡脚的净距不应小于管线埋深。
③本表不适用于湿陷性黄土地区。 ④部分摘自丁部长的“供热工程”课本。
架空、埋地热力管线的敷设间距要求（2）
埋地热力管道与热力管沟外壁与其他各种地下管线之间的 最小净距（m）
名称
水平距离
架空、埋地热力管线的敷设间距要求（1）
1、厂区架空热力管道与建筑物、构筑物、道路、铁路和架空导线 之间的最小净距（m）
名称
水平距离
一、二级耐火等级的建筑物
允许沿外墙
铁路钢轨
外侧边缘3.0
道路路面边缘、排水沟边缘或路堤坡脚
1
人行道路边
0.5
架空导线（导线在热力0kv
外侧边缘2.0
35-110kv
外侧边缘4.0
交叉净距
跨铁路钢轨面5.5 距路面5.0 距路面2.5
1.5 2 3
注：当有困难时，以保证安全的前提下，道路路面边缘、排水沟边缘或路堤坡脚的 交叉净距可减少至4.5m
水平管道固定支架安装工艺标准
5 工艺要求
1）与梁连接的钢板应尽可能较长，增大螺栓之间的距离。 2）管道的热变形计算见水平单向滑动支架。
M10
120x110x8 120x110x8 120x110x8 120x110x8 150x120x8 170x120x8 180x130x10 190x150x10 190x150x10 210x160x12 210x160x12 230x170x12 230x170x12
4 采购要求
型钢等均为国标规格；
水平管道固定支架安装工艺标准
1 适用范围 适用于管道直径φ 57～530 之间，温度≤350℃的蒸汽、热水、蒸汽凝结
水、压缩空气及低温管道的支座设计、加工及安装。 2 大样图
热力管道水平管固定支架（示例管道φ 108）
正视图
图例： 1.补强板 2.管道固定底座（焊接于支架上） 3.固定支架
侧视图
注：a－U 型槽支撑板及固定面钢板厚度； b-U 型槽宽度； c-两管管边到管边间距；
ห้องสมุดไป่ตู้C8
M10
温层
159
8 120
C10
M10
的厚
219
10 120 180 100 200
C12
M10
度，预
273
10 180
C14
M10
留
325
10 180
C14
M10
10-30
377
10 240
C16
M10
mm 的
426
10 240
C16
M12
间隙
478
12 320
C18
M12
530
12 320
C18
热力管道支架间距与安装方式
1、热力管道固定支架的间距:热力管道固定支架的最大允许跨距可按下表执行<地沟或架空敷设>：注：上述形式支架中未规定的及其它形式的支架请按国家相关规执行;热力管道支架及波纹膨胀器为了保证工程质量，规热力管道支架及膨胀器的制作、安装，特对本公司热力管道中常用的管道支架和膨胀器的制作、安装作如下规定:一、滑动导向支架:滑动导向支架用于只允许有轴向位移的场合，其对水平摩擦力无严格限制。
安装参考图如下：1、当管道DN＜100时，钢板A=6mm<厚>; B=8mm<厚>; C:角钢L40X40X5;2、当管道200≥DN≥100时,钢板A=8～10mm<厚>; B=8～10mm<厚>; C:角钢L50X50X6;3、当管道300≥DN＞200时，钢板A=10～12mm<厚>; B=10～12mm<厚>; C:角钢L63X63X84、当管道400≥DN＞300时，钢板A=10～12mm<厚>;B=12～14mm<厚>;C:角钢L63X63X105、H视管道保温厚度定为:50～150mm;6、E视管道膨胀量定为:200～300mm;7、热力管道滑动导向支架安装时，管托中心应向管道膨胀方向相反的方向偏移1/2位移量<与管架中心距>;见附图8、支架采用焊接制作，其中：管托与管道间满焊<注意：管托与管架间不许点焊>级指示9、支架在管道中安装时应严禁在距离支架50mm以的管道上设置焊口。
10、管架制作安装完后，涂二道防锈底漆，二道面漆；二、滑动支架：滑动支架属活动支架中的一种，用于承受管道垂直荷载并允许有水平位移，其对水平摩擦力无严格限制。
1、各材料规格、要求可按照上述滑动导向支架中的规定。
2、其安装参考图与上述滑动导向支架相同，仅没有其中的导向角钢C。
三、固定支架：固定支架用于管道不允许有任何位移的的场合;2、 型式一中的A 、B 、H 的规格参数可按“滑动导向支架”中的规定；L 尺寸按型式二中的规定；3、 型式二中的材料规格按下表规定：4、 采用焊接制作，管托与管架、管托与管道间均满焊;5、管架制作安装完后，涂二道防锈底漆，二道面漆；6、热力管道固定支架的间距:热力管道固定支架的最大允许跨距可按下表执行<地沟或架空敷设>：注：上述形式支架中未规定的及其它形式的支架请按国家相关规执行;四、波纹膨胀器：1、波纹膨胀器的选用：a、波纹膨胀器的强度较弱，补偿能力小，轴向推力大。
室外暖气管道安装规范
竭诚为您提供优质文档/双击可除室外暖气管道安装规范篇一：室外采暖管道安装施工质量验收规范建筑给水排水及采暖工程施工质量验收规范codeforacceptanceofconstructionqualityofwatersupplydrainageandheatingworks目录1一般规定……………………………………………2管道及配件安装………………………………………3系统水压试验及调试…………………………………四室外供热管网安装1一般规定1.1本章适用于厂区及民用建筑群(住宅小区)的饱和蒸汽压力不大于0.7mpa、热水温度不超过130℃的室外供热管网安装工程的质量检验与验收。
1.2供热管网的管材应按设计要求。
当设计未注明时，应符合下列规定:1）管径小于或等于40mm时，应使用焊接钢管。
2）管径为50～200mm时，应使用焊接钢管或无缝钢管。
3）管径大于200mm时，应使用螺旋焊接钢管。
1.3室外供热管道连接均应采用焊接连接。
2管道及配件安装主控项目2.1平衡阀及调节阀型号、规格及公称压力应符合设计要求。
安装后应根据系统要求进行调试，并作出标志。
检验方法:对照设计图纸及产品合格证，并现场观察调试结果。
2.2直埋无补偿供热管道预热伸长及三通加固应符合设计要求。
回填前应注意检查预制保温层外壳及接口的完好性。
回填应按设计要求进行。
检验方法:回填前现场验核和观察。
2.3补偿器的位置必须符合设计要求，并应按设计要求或产品说明书进行预拉伸。
管道固定支架的位置和构造必须符合设计要求。
检验方法:对照图纸，并查验预拉伸记录。
2.4检查井室、用户入口处管道布置应便于操作及维修，支、吊、托架稳固，并满足设计要求。
检验方法:对照图纸，观察检查。
2.5直埋管道的保温应符合设计要求，接口在现场发泡时，接头处厚度应与管道保温层厚度一致，接头处保护层必须与管道保护层成一体，符合防潮防水要求。
检验方法:对照图纸，观察检查。
一般项目2.6管道水平敷设其坡度应符合设计要求。
架空管道支架规范
架空管道支架规范篇一：管道设计安装规范正本1.概述1.1适用范围：适用于工艺管道、热力管道等但不包括采暖、通风、空调管道。
1.2设计安装总则：1.2.1进行管道的布置和安装设计时，首先应保证安全、正常生产及便利操作、检修，并且不影响车间内的运输和运行。
1.2.2进行管道设计时，力求管线短，附件少，以节约材料、投资和能源。
1.2.3管道设计除考虑正常生产外，还要考虑开车，停车，检修和事故处理的需要，同时应保护操的安全。
1.2.4管道安装设计应根据具体生产特点，结合设备布置、建筑物与构筑物情况等进行综合考虑。
1.2.5管道安装设计应在满足生产的前提下，力求整齐、美观以创造良好的生产工作环境。
1.2.6管道设计时应考虑装配自控仪表的条件和要求。
2.一般规定2.1管道布置、安装、排列与穿墙：2.1.1布置管道时，应对全车间所有管道（即生产系统管道，辅助系统管道，电缆、照明、仪表管道、采暖通风管道等）进行全盘规划，各安其位。
2.1.2管道安装布置时应考虑管道与梁、柱、墙、地沟壁和管道与管道之间有必要的距离，以满足安装、操作、检修的方便和热伸长冷紧缩的要求，管道间距的具体尺寸可查阅有关的管道吊支架的标准图集（详见附图）。
2.1.3为便于安装，检修和操作管理，车间管道一般应沿墙或沿柱架空敷设，必要时可沿地面（如离心泵的吸收管道不可能架空时）或地下敷设，地下敷设时应设管沟，其沟盖板应与地坪相同。
2.1.4管道不应挡门，挡窗，应避免通过电动机、配电盘、仪表盘的上空。
2.1.5管道的布置不妨碍设备、管件和阀门的检修。
塔及容器的管道不可从人孔正前方通过，以免妨碍打开人孔。
2.1.6管道应成列平行敷设，尽量走直线，少拐弯（用作自然补偿或方便安装，检修者除外）交叉，力求整齐美观。
2.1.7在螺纹连接的管道上应在适当位置配置一些活接头（在阀门附近），以便安装拆卸和检修。
2.1.8敷设管道时，其焊缝不得设在支架范围内，焊缝至支吊架边缘的距离一般大于150毫米。

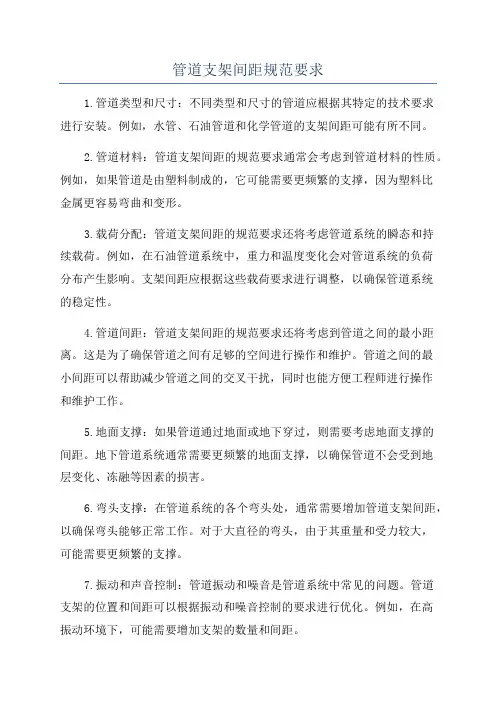

管道支架间距规范要求
管道支架间距规范要求1.管道类型和尺寸：不同类型和尺寸的管道应根据其特定的技术要求进行安装。
例如，水管、石油管道和化学管道的支架间距可能有所不同。
2.管道材料：管道支架间距的规范要求通常会考虑到管道材料的性质。
例如，如果管道是由塑料制成的，它可能需要更频繁的支撑，因为塑料比金属更容易弯曲和变形。
3.载荷分配：管道支架间距的规范要求还将考虑管道系统的瞬态和持续载荷。
例如，在石油管道系统中，重力和温度变化会对管道系统的负荷分布产生影响。
支架间距应根据这些载荷要求进行调整，以确保管道系统的稳定性。
4.管道间距：管道支架间距的规范要求还将考虑到管道之间的最小距离。
这是为了确保管道之间有足够的空间进行操作和维护。
管道之间的最小间距可以帮助减少管道之间的交叉干扰，同时也能方便工程师进行操作和维护工作。
5.地面支撑：如果管道通过地面或地下穿过，则需要考虑地面支撑的间距。
地下管道系统通常需要更频繁的地面支撑，以确保管道不会受到地层变化、冻融等因素的损害。
6.弯头支撑：在管道系统的各个弯头处，通常需要增加管道支架间距，以确保弯头能够正常工作。
对于大直径的弯头，由于其重量和受力较大，可能需要更频繁的支撑。
7.振动和声音控制：管道振动和噪音是管道系统中常见的问题。
管道支架的位置和间距可以根据振动和噪音控制的要求进行优化。
例如，在高振动环境下，可能需要增加支架的数量和间距。
8.泄漏控制：管道泄漏是管道系统中的另一个重要问题。
在选择管道支架的位置和间距时，应考虑到泄漏的可能性以及泄漏后的维修和检修工作的方便性。
总之，管道支架间距规范要求是根据管道系统的技术要求、材料性质、载荷分配、振动和噪音控制、泄漏控制等因素综合考虑而来。
这些规范要求旨在确保管道系统的稳定性、安全性和有效性，并提供方便的操作和维护。
在进行管道系统设计和安装时，必须遵守管道支架间距规范要求，以确保管道系统的可靠性和持久性。
热力管道支架间距与安装方式
1、热力管道固定支架的间距热力管道固定支架的最大允许跨距可按下表执行<地沟或架空敷设>:注：上述形式支架中未规定的及其它形式的支架请按国家相关规范执行详细如下：热力管道支架间距与安装方式热力管道支架及波纹膨胀器为了保证工程质量，规范热力管道支架及膨胀器的制作、安装，特对本公司热力管道中常用的管道支架和膨胀器的制作、安装作如下规定：一、滑动导向支架：滑动导向支架用于只允许有轴向位移的场合，其对水平摩擦力无严格限制。
安装参考图如下：1、当管道DN: 100 时，钢板A=6mm<>; B=8mm焊>;C:角钢L40X40X5;2、当管道200A DN= 100 时，钢板A=8〜10mm厚>;B=8 〜10mm<>； C:角钢L50X50X6;3、当管道300A DN>200 时，钢板A=1卜12mm<>; B=10 〜12mm<>; C:角钢L63X63X84、当管道400A DN>300 时，钢板A=1卜12mm厚>;B=12〜14mm<>;C:角钢L63X63X105、H视管道保温厚度定为:50〜150mm;6、E视管道膨胀量定为:200〜300mm;7、热力管道滑动导向支架安装时，管托中心应向管道膨胀方向相反的方向偏移1/2位移量＜与管架中心距＞;见附图8、支架采用焊接制作，其中：管托与管道间满焊＜注意：管托与管架间不许点焊＞级指示9、支架在管道中安装时应严禁在距离支架50mnmZ内的管道上设置焊口。
10、管架制作安装完后，涂二道防锈底漆，二道面漆；二、滑动支架：滑动支架属活动支架中的一种，用于承受管道垂直荷载并允许有水平位移，其对水平摩擦力无严格限制。
1、各材料规格、要求可按照上述滑动导向支架中的规定。
2、其安装参考图与上述滑动导向支架相同，仅没有其中的导向角钢C三、固定支架：固定支架用于管道不允许有任何位移的的场合；2、型式一中的A、B、H的规格参数可按“滑动导向支架”中的规定；L尺寸按型式二中的规定;3、型式二中的材料规格按下表规定：4、采用焊接制作，管托与管架、管托与管道间均满焊5、管架制作安装完后，涂二道防锈底漆，二道面漆;6、热力管道固定支架的间距：热力管道固定支架的最大允许跨距可按下表执行<地沟或架空敷设>:注：上述形式支架中未规定的及其它形式的支架请按国家相关规范执行；四、波纹膨胀器：1、波纹膨胀器的选用：a、波纹膨胀器的强度较弱，补偿能力小，轴向推力大。
热力管道支架间距与安装方式
1、热力管道固定支架的间距:热力管道固定支架的最大允许跨距可按下表执行<地沟或架空敷设>：注：上述形式支架中未规定的及其它形式的支架请按国家相关规范执行;热力管道支架及波纹膨胀器为了保证工程质量，规范热力管道支架及膨胀器的制作、安装，特对本公司热力管道中常用的管道支架和膨胀器的制作、安装作如下规定:一、滑动导向支架:滑动导向支架用于只允许有轴向位移的场合，其对水平摩擦力无严格限制。
安装参考图如下：1、当管道DN＜100时，钢板A=6mm<厚>; B=8mm<厚>; C:角钢L40X40X5;2、当管道200≥DN≥100时,钢板A=8～10mm<厚>; B=8～10mm<厚>; C:角钢L50X50X6;3、当管道300≥DN＞200时，钢板A=10～12mm<厚>; B=10～12mm<厚>; C:角钢L63X63X84、当管道400≥DN＞300时，钢板A=10～12mm<厚>;B=12～14mm<厚>;C:角钢L63X63X105、H视管道保温厚度定为:50～150mm;6、E视管道膨胀量定为:200～300mm;7、热力管道滑动导向支架安装时，管托中心应向管道膨胀方向相反的方向偏移1/2位移量<与管架中心距>;见附图8、支架采用焊接制作，其中：管托与管道间满焊<注意：管托与管架间不许点焊>级指示9、支架在管道中安装时应严禁在距离支架50mm以内的管道上设置焊口。
10、管架制作安装完后，涂二道防锈底漆，二道面漆；二、滑动支架：滑动支架属活动支架中的一种，用于承受管道垂直荷载并允许有水平位移，其对水平摩擦力无严格限制。
1、各材料规格、要求可按照上述滑动导向支架中的规定。
2、其安装参考图与上述滑动导向支架相同，仅没有其中的导向角钢C。
三、固定支架：固定支架用于管道不允许有任何位移的的场合;2、 型式一中的A 、B 、H 的规格参数可按“滑动导向支架”中的规定；L 尺寸按型式二中的规定；3、 型式二中的材料规格按下表规定：4、 采用焊接制作，管托与管架、管托与管道间均满焊;5、管架制作安装完后，涂二道防锈底漆，二道面漆；6、热力管道固定支架的间距:热力管道固定支架的最大允许跨距可按下表执行<地沟或架空敷设>：注：上述形式支架中未规定的及其它形式的支架请按国家相关规范执行;四、波纹膨胀器：1、波纹膨胀器的选用：a、波纹膨胀器的强度较弱，补偿能力小，轴向推力大。
经典热力管道支架图详图全套
热力管道支架间距与安装方式
1、热力管道固定支架的间距:热力管道固定支架的最大允许跨距可按下表执行<地沟或架空敷设>：注：上述形式支架中未规定的及其它形式的支架请按国家相关规范执行;热力管道支架及波纹膨胀器为了保证工程质量，规范热力管道支架及膨胀器的制作、安装，特对本公司热力管道中常用的管道支架和膨胀器的制作、安装作如下规定:一、滑动导向支架:滑动导向支架用于只允许有轴向位移的场合，其对水平摩擦力无严格限制。
安装参考图如下：1、当管道DN＜100时，钢板A=6mm<厚>; B=8mm<厚>; C:角钢L40X40X5;2、当管道200≥DN≥100时,钢板A=8～10mm<厚>; B=8～10mm<厚>; C:角钢L50X50X6;3、当管道300≥DN＞200时，钢板A=10～12mm<厚>; B=10～12mm<厚>; C:角钢L63X63X84、当管道400≥DN＞300时，钢板A=10～12mm<厚>;B=12～14mm<厚>;C:角钢L63X63X105、H视管道保温厚度定为:50～150mm;6、E视管道膨胀量定为:200～300mm;7、热力管道滑动导向支架安装时，管托中心应向管道膨胀方向相反的方向偏移1/2位移量<与管架中心距>;见附图8、支架采用焊接制作，其中：管托与管道间满焊<注意：管托与管架间不许点焊>级指示9、支架在管道中安装时应严禁在距离支架50mm以内的管道上设置焊口。
10、管架制作安装完后，涂二道防锈底漆，二道面漆；二、滑动支架：滑动支架属活动支架中的一种，用于承受管道垂直荷载并允许有水平位移，其对水平摩擦力无严格限制。
1、各材料规格、要求可按照上述滑动导向支架中的规定。
2、其安装参考图与上述滑动导向支架相同，仅没有其中的导向角钢C。
三、固定支架：固定支架用于管道不允许有任何位移的的场合;2、 型式一中的A 、B 、H 的规格参数可按“滑动导向支架”中的规定；L 尺寸按型式二中的规定；3、 型式二中的材料规格按下表规定：4、 采用焊接制作，管托与管架、管托与管道间均满焊;5、管架制作安装完后，涂二道防锈底漆，二道面漆；6、热力管道固定支架的间距:热力管道固定支架的最大允许跨距可按下表执行<地沟或架空敷设>：注：上述形式支架中未规定的及其它形式的支架请按国家相关规范执行;四、波纹膨胀器：1、波纹膨胀器的选用：a、波纹膨胀器的强度较弱，补偿能力小，轴向推力大。
热力管道标准
河北省安装工程公司企业标准热力管道安装工艺规程QJ/JA03-02.04-2006 1 适用范围1.1本工艺规程适用于公司承建的城镇范围内的用于公用事业或民用热力管道的安装。
适用于工作压力不大于1.6MPa、介质温度不高于350℃的蒸汽管网和工作压力不大于2.5Mpa、介质温度不高于200℃的热水管网的钢质热力管道的预制和安装施工。
1.2热力管道工程安装除执行本工艺外，尚应符合国家现行有关标准、规范的规定，以及设计图纸技术要求。
1.3 本工艺适用于直埋、地沟和架空热力管道的敷设与安装。
2 引用文件CJJ28—2004 《城镇供热管网工程施工及验收规范》QG/JA04.01-2006 《技术管理标准》3 施工准备施工准备工作主要包括：施工图纸审核、施工方案的编制、技术交底、人员机具的准备等工作，具体执行公司《技术管理标准》。
4 机具设备测量放线施工机具：水平仪、经纬仪、卷尺等。
土建工程施工机具：挖掘机、翻斗车、推土机、压实机（打夯机）。
起重吊装机具：吊管机、汽车起重机、倒链、卷扬机、千斤顶等。
焊割机具：电焊机、气割工具、坡口机、砂轮机等。
组对机具：管道内对口器、外对口器等。
检验试验机具：管道清扫器、空压机、试压泵等。
5安装工艺流程测量放线→土方及土建结构→材料检验→管道加工和预制→管件制作→管道连接→管道安装→回填土→管道系统试验与吹洗6 安装工艺要点6.1工程测量放线6.1.1热力管道工程测量放线应符合CJJ8—1999《城市测量规范》的规定。
6.1.2管线的中线柱和水准点均应用平移法设置于线路范围之外，便于观察和使用的部位。
6.1.3中线定位完成后，应按施工范围对地上障碍物进行核查。
6.1.4工程测量放线的具体要求详见通用工艺《土石方工程施工工艺》。
6.2土方及土建结构6.2.1管道土方和石方工程的施工及验收应符合GBJ201—1983《土方爆破工程施工及验收规范》的要求。
6.2.2施工前，应对开槽范围内的地下障碍物进行检查及坑探，逐项查清障碍物构造情况以及管网工程的相对位置关系。
室外热力管道支架安装间距标准
室外热力管道支架安装间距标准一、管道轴线在安装室外热力管道支架时，首先要确定管道轴线的位置。
根据设计图纸和现场实际情况，确定管道的走向和角度。
在确定轴线时，要考虑到地形、障碍物以及周围建筑物的因素，确保管道轴线合理、顺畅。
二、安装距离室外热力管道支架的安装距离应按照设计要求进行设置。
一般来说，支架间距不宜过大或过小，要考虑到管道的膨胀和收缩、支架的承重和稳定性等因素。
在安装时，要根据现场实际情况和设计图纸来确定支架的间距。
三、承重室外热力管道支架要具有一定的承重能力，以保证管道的稳定性和安全性。
在选择支架时，要根据管道的重量和使用要求选择合适的材料和规格，确保支架能够承受管道的重量。
四、保温层室外热力管道支架要考虑到保温层的安装。
保温层可以减少管道的热损失，提高热效率。
在安装支架时，要保证保温层能够完整地包裹在管道上，同时也要考虑到保温层的厚度和重量对支架的影响。
五、操作空间室外热力管道支架周围要留有足够的操作空间，以便于日后的维护和检修。
在安装支架时，要考虑到周围建筑物的距离和高度，确保操作空间充足。
六、材质室外热力管道支架的材质应符合设计要求和相关标准。
一般来说，支架应采用钢材或铝合金等材料制作，要考虑到材料的强度、耐腐蚀性和使用寿命等因素。
在选择材料时，还要考虑到支架的承重和操作要求。
七、防震室外热力管道支架要具有一定的防震能力，以减少地震等自然灾害对管道的影响。
在安装支架时，要选择具有防震功能的支架，同时也要考虑到支架的稳定性和地基情况等因素。
八、防沉降室外热力管道支架要具有一定的防沉降能力，以防止管道在使用过程中因地基沉降而受到损坏。
在安装支架时，要选择具有防沉降功能的支架，同时也要考虑到地基情况等因素。
另外，在安装过程中还要对地基进行加固处理，以增强地基的稳定性。
热力管网及热力站管道安装施工规范要求
热力管网及热力站管道安装施工规范要求1 支架加工、安装材料的验收1.对材料进行到货检验和验收检查，验材质证明、生产厂家、规格型号，确认原材与设计图纸、规程要求无误后方可进行切割、组装焊接。
2.固定支架、导向支架、滑动支架的制作和安装应有技术交底，根据技术交底下料，组装焊接。
3.各工序应按施工技术标准进行质量控制，每道工序完成后应进行检查，合格后方可进行下道工序施工。
焊接工艺1.清除待焊处表面的水、氧化皮、锈、油污。
2.焊接破口边缘上钢材的夹层缺陷长度超过25mm时，应将其切除不得使用。
3.施焊前，焊工应检查焊接部位的组装和表面清理的质量，如不符合要求，应修磨补焊合格后方可施焊。
坡口组装间隙尝过允许偏差规定时，可在坡口单侧或两侧堆焊、修磨使其符合要求，但当坡口组装间隙超过较薄板厚度2倍或大于20mm时，不应用堆焊方法增加构建长度和减小组装间隙。
4.严禁在焊接过程中向焊缝中填塞焊条头、铁块等杂物。
5.不得在焊缝以外的母材上打火或引弧，必要时做引出板，在引出板上引弧。
6.定位焊焊缝应与最终焊缝有同样的质量要求，钢衬垫的定位焊宜在接头坡口内焊接，定位焊焊缝厚度不宜超过设计焊缝厚度的2/3，定位焊焊缝长度宜大于40mm，间距为500—600mm，并应填满弧坑。
7.在焊接组合型支架时，应先从最短的焊起，集中的焊缝应跳开焊，长焊缝应采取分段退焊法焊接，每次施焊不宜过厚，防止受热集中而产生焊件变形。
8.组合型支架焊接应注意，根据钢材的组合形式决定坡口式样，一般厚度大于等于20mm 的钢构件应打坡口；如单面坡口，钝边厚度应为1/3板厚；如二面打坡口，钝边应在板中部，厚度应为1/3板厚。
9.支架焊缝一律焊满，焊缝高度设计有要求的必须满足设计要求，对设计无要求的，焊缝高度。
10.组合型钢固定、导向支架立柱的两端应按设计要求加设封板满焊；对有特殊要求支架内灌注混凝土的先封其一头，待灌满混凝土后在封另一端。
11.质量检查人员的主要职责：（1）对所有钢材及焊接材料的规格、型号、材质以及外观进行检查，均应符合图纸和相关规程、标准的要求。
热力管道标准
河北省安装工程公司企业标准热力管道安装工艺规程QJ/JA03-02.04-2006 1 适用范围1.1本工艺规程适用于公司承建的城镇范围内的用于公用事业或民用热力管道的安装。
适用于工作压力不大于1.6MPa、介质温度不高于350℃的蒸汽管网和工作压力不大于2.5Mpa、介质温度不高于200℃的热水管网的钢质热力管道的预制和安装施工。
1.2热力管道工程安装除执行本工艺外，尚应符合国家现行有关标准、规范的规定，以及设计图纸技术要求。
1.3 本工艺适用于直埋、地沟和架空热力管道的敷设与安装。
2 引用文件CJJ28—2004 《城镇供热管网工程施工及验收规范》QG/JA04.01-2006 《技术管理标准》3 施工准备施工准备工作主要包括：施工图纸审核、施工方案的编制、技术交底、人员机具的准备等工作，具体执行公司《技术管理标准》。
4 机具设备测量放线施工机具：水平仪、经纬仪、卷尺等。
土建工程施工机具：挖掘机、翻斗车、推土机、压实机（打夯机）。
起重吊装机具：吊管机、汽车起重机、倒链、卷扬机、千斤顶等。
焊割机具：电焊机、气割工具、坡口机、砂轮机等。
组对机具：管道内对口器、外对口器等。
检验试验机具：管道清扫器、空压机、试压泵等。
5安装工艺流程测量放线→土方及土建结构→材料检验→管道加工和预制→管件制作→管道连接→管道安装→回填土→管道系统试验与吹洗6 安装工艺要点6.1工程测量放线6.1.1热力管道工程测量放线应符合CJJ8—1999《城市测量规范》的规定。
6.1.2管线的中线柱和水准点均应用平移法设置于线路范围之外，便于观察和使用的部位。
6.1.3中线定位完成后，应按施工范围对地上障碍物进行核查。
6.1.4工程测量放线的具体要求详见通用工艺《土石方工程施工工艺》。
6.2土方及土建结构6.2.1管道土方和石方工程的施工及验收应符合GBJ201—1983《土方爆破工程施工及验收规范》的要求。
6.2.2施工前，应对开槽范围内的地下障碍物进行检查及坑探，逐项查清障碍物构造情况以及管网工程的相对位置关系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、热力管道固定支架的间距:
热力管道固定支架的最大允许跨距可按下表执行<地沟或架空敷设>：
注：上述形式支架中未规定的及其它形式的支架请按国家相关规范执行;
热力管道支架及波纹膨胀器
为了保证工程质量，规范热力管道支架及膨胀器的制作、安装，特对本公司热力管道中常用的管道支架和膨胀器的制作、安装作如下规定:
一、滑动导向支架:
滑动导向支架用于只允许有轴向位移的场合，其对水平摩擦力无严格限制。
安装参考图如下：
1、当管道DN＜100时，钢板A=6mm<厚>; B=8mm<厚>; C:角钢L40X40X5;
2、当管道200≥DN≥100时,钢板A=8～10mm<厚>; B=8～10mm<厚>; C:角钢L50X50X6;
3、当管道300≥DN＞200时，钢板A=10～12mm<厚>; B=10～12mm<厚>; C:角钢L63X63X8
4、当管道400≥DN＞300时，钢板A=10～12mm<厚>;B=12～14mm<厚>;C:角钢L63X63X10
5、H视管道保温厚度定为:50～150mm;
6、E视管道膨胀量定为:200～300mm;
7、热力管道滑动导向支架安装时，管托中心应向管道膨胀方向相反的方向偏移1/2位移量<与管架中心距>;见附图
8、支架采用焊接制作，其中：管托与管道间满焊<注意：管托与管架间不许点焊>级指示
9、支架在管道中安装时应严禁在距离支架50mm以内的管道上设置焊口。
10、管架制作安装完后，涂二道防锈底漆，二道面漆；
二、滑动支架：
滑动支架属活动支架中的一种，用于承受管道垂直荷载并允许有水平位
移，其对水平摩擦力无严格限制。
1、各材料规格、要求可按照上述滑动导向支架中的规定。
2、其安装参考图与上述滑动导向支架相同，仅没有其中的导向角钢C。
三、固定支架：
固定支架用于管道不允许有任何位移的的场合;
2、 型式一中的A 、B 、H 的规格参数可按“滑动导向支架”中的规定；L 尺寸按型式二中的规定；
3、 型式二中的材料规格按下表规定：
4、 采用焊接制作，管托与管架、管托与管道间均满焊;
5、管架制作安装完后，涂二道防锈底漆，二道面漆；
6、热力管道固定支架的间距:
热力管道固定支架的最大允许跨距可按下表执行<地沟或架空敷设>：
注：上述形式支架中未规定的及其它形式的支架请按国家相关规范执行;
四、波纹膨胀器：
1、波纹膨胀器的选用：
a、波纹膨胀器的强度较弱，补偿能力小，轴向推力大。
一般在管径较大，压力较低的场合采用。
b、波纹膨胀器只发生轴向变形，所受应力两头大、中间小，中部随时有向侧面变形的倾向。
每个波的补偿量一般只有5
—20mm左右，故膨胀器的波一般为4个左右，最多不超过6个。
c、波纹膨胀器管口的周长允许偏差：
当DN＞1000mm时，为±6mm；
当DN≤1000mm时，为±4mm；
波顶直径偏差为±5mm；
2、波纹膨胀器的安装：
a、波纹膨胀器在安装时应进行预拉<热膨胀时>或预压<冷收缩时>，其值为管道补偿量的一半。
热膨胀时预拉如下图所示：
波纹膨胀器的预拉，应分2-3次进行，作用力应逐渐增加，尽量保证波节的园周面受力均匀。
b、波纹膨胀器在管路中的安装如下图所示：
<a>、波纹膨胀器按波节结构分有带套筒和不带套筒，安装时应注意方向性，内套管有焊缝的一端在水平管路上应迎向介质流向安装；在垂直管路上应置于上方。
<b>、波纹膨胀节在吊装时，不能将绳索绑扎在波节上，更不能将支撑件焊接在波节上。
<c>、波纹膨胀器应严格按照管道中心线安装，不得偏线，以免损坏。
<d>、如设临时支架，待管道安装固定后再予以拆除。
<e>、在管路作水压试验时，严禁超过规定的试验压力，以便损坏膨胀器。
试压时最好将波形膨胀器夹牢，不使其有拉长的自由。
<f>、在管路进行蒸汽吹扫时，应先缓慢升温暖管，当压力升至时，对管路进进行全面检查的同时应仔细检查膨胀器的伸缩量、泄漏、固定等情况，当符合要求后，继续升温暖管直至达到吹扫要求时进行吹扫。
在完成第一次吹扫后，管道冷却至常温时和第二次升压至吹扫压力时，均应仔细检查膨胀器的伸缩量、泄漏、固定等情况，以便确认膨胀器是否正常工作。
