数字逻辑与数字系统_2_试题卷

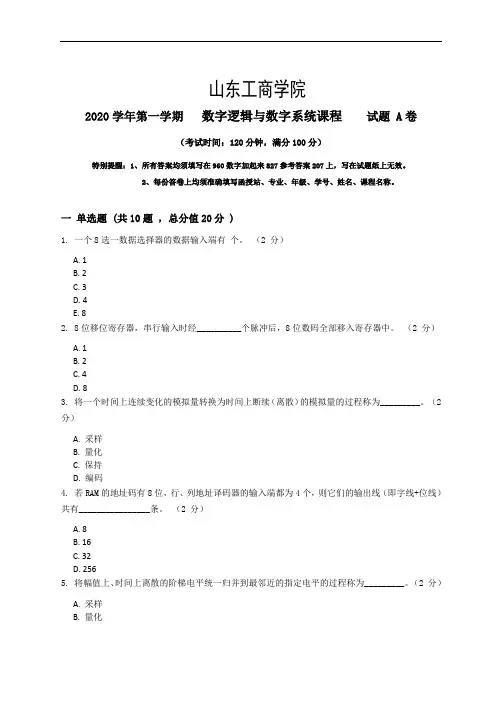

山东工商学院2020学年第一学期数字逻辑与数字系统课程试题 A卷（考试时间：120分钟，满分100分）特别提醒：1、所有答案均须填写在960数字加起来827参考答案207上，写在试题纸上无效。

2、每份答卷上均须准确填写函授站、专业、年级、学号、姓名、课程名称。

一单选题 (共10题，总分值20分 )1. 一个8选一数据选择器的数据输入端有个。

（2 分）A. 1B. 2C. 3D. 4E. 82. 8位移位寄存器，串行输入时经__________个脉冲后，8位数码全部移入寄存器中。

（2 分）A. 1B. 2C. 4D. 83. 将一个时间上连续变化的模拟量转换为时间上断续（离散）的模拟量的过程称为_________。

（2 分）A. 采样B. 量化C. 保持D. 编码4. 若RAM的地址码有8位，行、列地址译码器的输入端都为4个，则它们的输出线（即字线+位线）共有________________条。

（2 分）A. 8B. 16C. 32D. 2565. 将幅值上、时间上离散的阶梯电平统一归并到最邻近的指定电平的过程称为_________。

（2 分）A. 采样B. 量化C. 保持D. 编码6. 在下列逻辑电路中，不是组合逻辑电路的有。

（2 分）A. 译码器B. 编码器C. 全加器D. 寄存器7. 同步计数器和异步计数器比较，同步计数器的显著优点是__________ 。

（2 分）A. 工作速度高B. 触发器利用率高C. 电路简单D. 不受时钟CP控制。

8. 某移位寄存器的时钟脉冲频率为100KHZ，欲将存放在该寄存器中的数左移8位，完成该操作需要__________ 时间。

（2 分）A. 10μSB. 80μSC. 100μSD. 800ms9. 一个16选1的数据选择器，其地址输入（选择控制输入）端有个。

（2 分）A. 1B. 2C. 4D. 1610. 一个无符号8位数字量输入的DAC，其分辨率为_________位。

《数字逻辑》在线作业二

A.正确
B.错误
11.利用反馈归零法获得N进制计数器时，若为异步置零方式，则状态SN只是短暂的过渡状态，不能稳定而是立刻变为0状态。
A.正确
B.错误
12.在同步时序电路的设计中，若最简状态表中的状态数为2^N，而又是用N级触发器来实现其电路，则不需检查电路的自启动性。
A.正确
B.错误
36.在同步计数器中，各触发器的CP输入端应接统一的时钟脉冲
A.正确
B.错误
37.用二进制异步计数器从0做加法，计到十进制数178，则最少需要（）个触发器
A.2
B.6
C.7
D.8
38.同步二进制计数器的电路比异步二进制计数器复杂，所以实际应用中较少使用同步二进制计数器
A.正确
D.数据选择器
27.某移位寄存器的时钟脉冲频率为100KHZ，欲将存放在该寄存器中的数左移8位，完成该操作需要（）时间。
A.10us
B.80us
C.100us
D.800ms
28.用二进制异步计数器从0做加法，计到十进制数178，则最少需要（）个触发器
A.2
B.6
C.7
D.8
《数字逻辑》在线作业二-0002
试卷总分:100 得分:0
一、单选题 (共 40 道试题,共 100 分)
1.N进制计数器可以实现N分频
A.正确
B.错误
2.计数器的模是指对输入的计数脉冲的个数。
A.正确
B.错误
3.N个触发器可以构成能寄存（）位二进制数码的寄存器。
A.触发器
B.晶体管
C.MOS管
D.电容

数字逻辑期末考试题及答案

数字逻辑期末考试题及答案一、选择题（每题2分，共20分）1. 以下哪个是数字逻辑中的基本逻辑门？A. 与门B. 或门C. 非门D. 所有选项都是答案：D2. 一个三输入的与门，当输入全为1时，输出为：A. 0B. 1C. 随机D. 无法确定答案：B3. 一个异或门的真值表中，当输入相同时，输出为：A. 1B. 0C. 随机D. 无法确定答案：B4. 下列哪个不是触发器的类型？A. SR触发器B. JK触发器C. D触发器D. AND触发器答案：D5. 在数字电路中，同步计数器和异步计数器的主要区别在于：A. 计数范围B. 计数速度C. 计数精度D. 计数方式答案：B6. 一个4位二进制计数器，其最大计数值为：A. 15B. 16C. 32D. 64答案：A7. 以下哪个不是数字逻辑设计中常用的简化方法？A. 布尔代数简化B. 卡诺图简化C. 逻辑门替换D. 逻辑表简化答案：C8. 在数字电路中，一个信号的上升沿指的是：A. 信号从0变为1的瞬间B. 信号从1变为0的瞬间C. 信号保持不变D. 信号在变化答案：A9. 一个D触发器的Q输出端在时钟信号上升沿时：A. 保持不变B. 翻转状态C. 跟随D输入端D. 随机变化答案：C10. 以下哪个不是数字逻辑中的状态机？A. Moore机B. Mealy机C. 有限状态机D. 无限状态机答案：D二、填空题（每空2分，共20分）11. 在布尔代数中，逻辑与操作用符号______表示。

答案：∧12. 一个布尔函数F(A,B,C)=A∨B∧C的最小项为______。

答案：(1,1,1)13. 在数字电路设计中，卡诺图是一种用于______的工具。

答案：布尔函数简化14. 一个4位二进制加法器的输出端最多有______位。

答案：515. 一个同步计数器在计数时，所有的触发器都______时钟信号。

答案：接收16. 一个JK触发器在J=K=1时，其状态会发生______。

数字逻辑设计考试试题

数字逻辑设计考试试题1. 引言数字逻辑设计考试试题是在数字电路设计领域中非常重要的一个方面。

它测试了学生对数字逻辑电路和设计原理的理解和应用能力。

本文将讨论几个常见的数字逻辑设计考试试题，并详细解答每一个试题。

2. 试题一 - 逻辑门电路设计试题描述：设计一个4位二进制加法器，使用逻辑门电路实现。

给定两个4位的二进制数字A和B，计算这两个数字的和，并输出一个4位的二进制结果。

解答：首先，我们需要确定所需的逻辑门类型来构建4位二进制加法器。

常用的逻辑门包括AND门、OR门、NOT门和XOR门。

通过逻辑门的组合，我们可以实现加法器的功能。

我们可以将4位二进制加法器分成四个阶段：全加器、加法器主体、进位检测器和结果输出。

在全加器阶段，我们使用XOR门和AND门来计算每一位的和以及进位。

在加法器主体阶段，我们使用多个全加器来实现4位的加法。

在进位检测器阶段，我们使用OR门来检测是否存在进位。

最后，在结果输出阶段，我们将每一位的和输出到相应的输出端口。

通过以上的设计，我们成功地实现了一个4位二进制加法器。

3. 试题二 - 状态机设计试题描述：设计一个简单的状态机，它包含两个状态S0和S1，并包括两个输入信号A和B。

当输入信号A为1时，状态机从S0转换到S1；当输入信号B为1时，状态机从S1转换到S0。

设计状态机的状态转换图和状态转换表。

解答：为了设计该状态机，我们需要确定两个状态之间的状态转换以及输入信号对状态的影响。

状态转换图如下所示：A=1 B=1----------> S1 ----------> S0| || A=0 | B=0| |---------- S0 <---------- S1状态转换表如下所示：当前状态输入A 输入B 下一状态S0 1 0 S1S0 0 0 S0S1 1 0 S0S1 0 1 S0通过上述状态转换图和状态转换表，我们设计并实现了一个简单的状态机。

4. 试题三 - 时序逻辑电路设计试题描述：设计一个4位计数器，它每秒钟自动加1，从0000计数到1111，然后从0000重新开始计数。

数字逻辑考题及答案

数字逻辑试题1答案一、填空：（每空1分，共20分）1、（20.57）8=（10.BC）162、(63.25)10=(111111.01)23、（FF）16=(255)104、[X]原=1.1101，真值X=-0.1101，[X]补=1.0011。

5、[X]反=0.1111，[X]补=0.1111。

6、-9/16的补码为1.0111，反码为1.0110。

7、已知葛莱码1000，其二进制码为1111，已知十进制数为92，余三码为110001018、时序逻辑电路的输出不仅取决于当时的输入，还取决于电路的状态。

9、逻辑代数的基本运算有三种，它们是_与_、_或__、_非_。

10、FAB1，其最小项之和形式为_。

FA B AB11、RS触发器的状态方程为_Q n1SRQ n_，约束条件为SR0。

12、已知F1AB、F2ABAB，则两式之间的逻辑关系相等。

13、将触发器的CP时钟端不连接在一起的时序逻辑电路称之为_异_步时序逻辑电路。

二、简答题（20分）1、列出设计同步时序逻辑电路的步骤。

（5分）答：（1）、由实际问题列状态图（2）、状态化简、编码（3）、状态转换真值表、驱动表求驱动方程、输出方程（4）、画逻辑图（5）、检查自起动2、化简FABABCA(BAB)（5分）答：F03、分析以下电路，其中RCO为进位输出。

（5分）答：7进制计数器。

4、下图为PLD电路，在正确的位置添*，设计出FAB函数。

（5分）15分注：答案之一。

三、分析题（30分）1、分析以下电路，说明电路功能。

（10分）解：XY m(3,5,6,7)m(1,2,4,7)2分ABCiXY0000000101010010111010001101101101011111该组合逻辑电路是全加器。

以上8分2、分析以下电路，其中X为控制端，说明电路功能。

（10分）解：FXA B C XABCXABCXABCXABCXABC4分FX(ABC)X(A B C ABC)4分所以：X=0完成判奇功能。

数字逻辑试题及答案

数字逻辑试题及答案# 数字逻辑试题及答案一、选择题（每题2分，共20分）1. 在数字逻辑中，逻辑“与”操作的特点是：- A. 只要有一个输入为0，输出就为0- B. 所有输入为1时，输出才为1- C. 至少有一个输入为1，输出就为1- D. 所有选项都不正确答案：A2. 下列哪个不是组合逻辑电路的特点？- A. 输出只依赖于当前的输入- B. 输出可以延迟- C. 没有记忆功能- D. 具有固定的输出响应时间答案：B3. 触发器的主要用途是：- A. 存储一位二进制信息- B. 作为逻辑门使用- C. 进行算术运算- D. 以上都不是答案：A4. 以下哪个不是数字逻辑中的布尔代数基本运算？- A. 与（AND）- B. 或（OR）- C. 非（NOT）- D. 加（ADD）答案：D5. 一个4位二进制计数器在计数到15后，下一个状态是：- A. 0- B. 1- C. 16- D. 不确定答案：A...（此处省略其他选择题，以保持总字数约1000字）二、简答题（每题10分，共30分）1. 解释什么是“异或”（XOR）逻辑门，并给出其真值表。

答案：“异或”（XOR）逻辑门是一种二输入逻辑门，其输出仅当输入不相等时为1。

如果两个输入相同，输出为0。

其真值表如下：```A |B | Y--0 | 0 | 00 | 1 | 11 | 0 | 11 | 1 | 02. 什么是同步时序逻辑电路，与异步时序逻辑电路有何不同？答案：同步时序逻辑电路是指电路中的所有触发器都由同一个时钟信号控制，状态转换是同步进行的。

而异步时序逻辑电路中，触发器的状态转换不是由统一的时钟信号控制，可能存在不同的延迟，导致状态转换可能不同步。

3. 描述一个简单的数字逻辑电路设计，实现2位二进制加法器的功能。

答案：一个2位二进制加法器可以由两个全加器和一个进位逻辑构成。

每个全加器接收两个输入位和一个进位输入，产生一个和位和一个进位输出。

数字逻辑试题及答案

数字逻辑试题及答案一、单项选择题（每题2分，共10分）1. 以下哪个是数字逻辑中的逻辑运算？A. 加法B. 减法C. 与运算D. 乘法答案：C2. 在数字逻辑中，一个逻辑门的输出是：A. 0B. 1C. 0或1D. 任意数字答案：C3. 以下哪个是组合逻辑电路的特点？A. 有记忆功能B. 无记忆功能C. 可以进行算术运算D. 可以进行逻辑运算答案：B4. 触发器的主要用途是：A. 逻辑运算B. 存储信息C. 放大信号D. 转换信号答案：B5. 一个4位二进制计数器可以计数到：A. 8B. 16C. 32D. 64答案：B二、多项选择题（每题3分，共15分）1. 下列哪些是数字逻辑中常用的逻辑门？A. 与门B. 或门C. 非门D. 异或门E. 与非门答案：ABCDE2. 在数字逻辑中，以下哪些可以作为信号的表示？A. 电压B. 电流C. 电阻D. 电容E. 电感答案：AB3. 以下哪些是数字电路的基本组成元素？A. 逻辑门B. 电阻C. 电容D. 触发器E. 运算放大器答案：ABD4. 在数字逻辑中，以下哪些是常见的电路类型？A. 组合逻辑电路B. 时序逻辑电路C. 模拟电路D. 混合信号电路E. 微处理器答案：ABD5. 以下哪些是数字电路设计时需要考虑的因素？A. 电路的复杂性B. 电路的功耗C. 电路的可靠性D. 电路的成本E. 电路的尺寸答案：ABCDE三、填空题（每题2分，共10分）1. 在数字逻辑中，一个逻辑门的输出状态取决于其_________。

答案：输入状态2. 一个D触发器的输出在时钟信号的_________沿触发。

答案：上升沿3. 一个4位二进制计数器的计数范围是从_________到_________。

答案：0000到11114. 一个逻辑电路的输出是其输入的_________。

答案：逻辑函数5. 在数字逻辑中，使用_________可以表示一个逻辑函数的真值表。

答案：卡诺图四、简答题（每题5分，共15分）1. 描述一个典型的组合逻辑电路的工作原理。

数字逻辑试题及答案

数字逻辑试题及答案一、选择题（每题2分，共20分）1. 以下哪个是数字逻辑电路中的基本逻辑运算？A. 加法B. 减法C. 乘法D. 与运算2. 一个3输入的与门，当所有输入都为高电平时，输出为：A. 低电平B. 高电平C. 浮空D. 不确定3. 一个D触发器的Q端在时钟信号上升沿触发时，其状态变化为：A. 保持不变B. 从0变到1C. 从1变到0D. 从D输入端状态变化4. 在数字电路中，以下哪个不是布尔代数的基本定理？A. 幂等律B. 交换律C. 反演律D. 分配律5. 一个4位二进制计数器在计数到31后，下一个状态是：A. 00000B. 00001C. 11111D. 不能确定6. 以下哪个不是数字逻辑电路设计中的优化方法？A. 布尔代数简化B. 逻辑门替换C. 增加冗余D. 逻辑划分7. 一个异或门的真值表中，当输入相同，输出为：A. 0B. 1C. 无法确定D. 无输出8. 在数字电路中，同步计数器与异步计数器的主要区别在于：A. 计数范围B. 计数速度C. 电路复杂度D. 计数精度9. 以下哪个不是数字逻辑电路中的存储元件？A. 触发器B. 寄存器C. 计数器D. 逻辑门10. 一个简单的数字逻辑电路设计中，如果需要实现一个2输入的或门，至少需要几个与门？A. 1B. 2C. 3D. 4答案：1. D2. B3. D4. C5. B6. C7. A8. B9. D10. A二、填空题（每空2分，共20分）1. 数字逻辑电路中最基本的逻辑运算包括______、或运算、非运算。

2. 一个2输入的与门，当输入都为高电平时，输出为______。

3. 布尔代数的基本定理包括______、结合律、分配律等。

4. 一个D触发器的Q端在时钟信号上升沿触发时，Q端状态与______相同。

5. 4位二进制计数器的计数范围是从______到1111。

6. 数字逻辑电路设计中的优化方法包括布尔代数简化、逻辑门替换、______等。

数字逻辑期末考试试卷含答案

数字逻辑期末考试试卷含答案一、选择题（共10题，每题2分，共20分）在下列选项中选择正确答案，并在答题卡上填写对应答案的字母。

1. 逻辑门是数字电路中最基本的组成单元，它由多个电子器件组合而成，能够实现逻辑运算。

下列不属于逻辑门的是：A. 与门B. 或门C. 非门D. 电容门2. 在数字电路中，最简单的存储单元是：A. 寄存器B. 计数器C. 缓存器D. 锁存器3. 二进制数是由二个字符0和1组成的数，它在计算机中占有重要地位。

下面哪个是5的十进制表示？A. 101B. 0101C. 110D. 00001014. 半加器是指具有两个输入端和两个输出端的二进制加法器。

下列选项中，不属于半加器的是：A. 异或门B. 与门C. 或门D. 非门5. 在数字电路中，集成电路是指将多个电子器件集成到一个芯片上，以实现特定功能。

下列选项中不属于集成电路的是：A. 与门B. 或门C. 霍尔开关D. 计数器6. 在计算机中，ALU指的是运算器，负责进行各种算术和逻辑运算。

下面哪个选项不属于ALU的功能？A. 加法运算B. 乘法运算C. 与门逻辑运算D. 异或门逻辑运算7. 时钟信号是数字电路中常见的同步信号，用于控制电路的工作时间。

下列选项中，不属于时钟信号的是：A. 脉冲信号B. 方波信号C. 高电平信号D. 低电平信号8. 译码器是指将输入的数字代码转换为特定信号输出，用于对输入数字进行解码。

下面哪个选项不属于译码器？A. 74LS138B. 74LS74C. 74LS47D. 74LS869. 在数字电路中，多路选择器是一种常用的逻辑电路，具有多个输入和一个输出。

下列选项中不属于多路选择器的是：A. 2:1选择器B. 4:1选择器C. 8:1选择器D. 16:1选择器10. D触发器是一种常用的时序元件，能够存储一个比特的数据。

下列选项中，不属于D触发器的是：A. RS触发器B. JK触发器C. T触发器D. D触发器与门二、填空题（共5题，每题4分，共20分）根据题目所给条件，在答题卡上填写正确的答案。

《数字逻辑》总复习测试题参考答案
