超宽超深地下连续墙施工工艺(超全版)

合集下载

地下连续墙施工常见问题及处置措施

地下连续墙施工常见问题及处置措施
钢筋直径mm ≤16 18~20 22~25 28~32 36~40
拧紧扭矩N.m
100
200
260
320
360
-18-
三、地下连续墙施工控制标准
6.钢筋笼制作安装
a.预埋件与主筋连接牢固,平顺、竖直,采用橡胶塞封堵丝口。 b.钢筋笼纵向预留砼导管位置。 c.定位块横向间距1.5m,纵向间距2m。 d.钢筋笼主筋底部50cm按1:10比例向内弯折。 e.钢筋接头率不大于50%。其他标准如下表
(5)施工完成的导墙回填不及时。
-22-
四、地下连续墙施工常见问题及处置措施
1.常见问题--导墙破坏或变形
3、预防措施 (1)按设计要求精心施工导墙,确保质量;导墙内钢筋应连接。 (2)适当加大导墙深度,加固地基;墙两侧做好排水措施。 (3)在导墙内侧设置有一定强度的支撑,不使间距过大;替换支撑时,应安全可靠地进行 。 (4)如钻机及附属荷载过大,宜用大张钢板(厚40~60mm)铺在导墙上,以分散作用在导 墙上的设备及其他荷载,使导墙上荷载均匀。 (5)已施工完成的导墙,在内支撑架设完成后,及时回填。
-17-
三、地下连续墙施工控制标准
5.直螺纹
a.直螺纹钢筋接头的加工应保持丝头端面的基本平整,使安装扭矩能有效形成丝 头的相互对顶立,消除或减少钢筋受拉使因螺纹间隙造成的变形,强调直螺纹钢筋接 头应切平。 b.丝头加工的长度应与套筒对应,允许公差为0~2p。 c.钢筋丝头宜满足6f 级精度要求,应用专用直螺纹量规检验,通规能顺利旋入并 达到要求的拧入长度,止规旋入不得超过3p(p表示螺距)。 d.直螺纹连接控制标准如下表
-24-
四、地下连续墙施工常见问题及处置措施
2.常见问题--槽壁塌坍(塌孔)

地下连续墙施工讲解

地下连续墙施工讲解
.
5.槽段接头施工
• 5.1施工接头严禁设置于地连墙的转角处 • 5.2槽段连接接头形式视地连墙受力情况及抗渗要求而定
,宜采用刚性接头,刚性接头常用的有工字、王字、十字 、V型钢板接头等,刚性接头能够承受水平弯矩和水平拉 力,刚性接头处一般要有水平钢筋贯穿或有传递水平水平 弯矩和水平拉力的钢构件,刚性接头需要有专门的设计。 当施工接头接头采用工字、王字、十字、V型钢板接头等 时,施工砼背侧应放置相应形式的接头箱,接头箱与接头 钢板要对接紧密。放置到槽底的接头管(箱)宜深入槽底 30~50cm。槽孔较深的槽段,墙体开挖底板以下5~7m到 槽底可不放置接头箱,此部分可在钢板接头处投放土团袋 或石子并采取措施密实。
.
.
9.地连墙混凝土灌注
• 9.1用于灌注地连墙的混凝土必须具有良好的和易 性、流动性、缓凝性,混凝土塌落度根据设计要 求通过试验确定,一般控制在18~22cm,缓凝时 间宜为6~8h,每个单元槽使用两套或两套以上导 管灌注时,导管中心间距不宜大于3米,导管中心 与槽孔端部或接头管壁面的距离不宜大于1.5米, 开始灌注时导管底端距槽底不宜大于50cm。
.
钢筋笼制作与吊放
钢筋笼内设置 纵横向桁架筋, 每幅钢筋笼设 四根声测管, 设两根注浆管。
.
工字型 钢板端 部处理 措施。 为更好 插入槽 底,工 字型钢 板翼缘 处截成 锐角。
.
本工程地连墙 钢筋笼重约 19.2t,钢筋笼 吊装时可配合 70t及50t的履 带吊起吊,履 带吊分主吊副 吊,吊点可设 12个或14个等, 左图吊点为12 个。
• 9.2在混凝土灌注过程中,可使导管上下小幅度运 动,以密实混凝土,但不得使导管横向移动,也 不得将导管移出混凝土上表面。
• 9.3混凝土灌注过程应连续,因故中断灌注时间不 得超过30min。混凝土尽量避免洒落孔内。

复杂地质条件下超深超长地下连续墙成槽施工技术分析

复杂地质条件下超深超长地下连续墙成槽施工技术分析

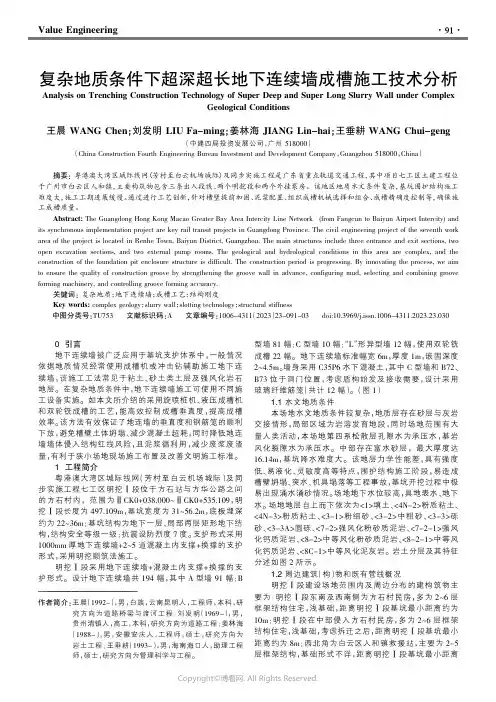

Value Engineering0引言地下连续墙被广泛应用于基坑支护体系中,一般情况依据地质情况经常使用成槽机或冲击钻辅助施工地下连续墙,该施工工法常见于粘土、砂土类土层及强风化岩石地层。

在复杂地质条件中,地下连续墙施工可使用不同施工设备实施。

如本文所介绍的采用旋喷桩机、液压成槽机和双轮铣成槽的工艺,能高效控制成槽垂直度,提高成槽效率。

该方法有效保证了地连墙的垂直度和钢筋笼的顺利下放,避免槽壁土体坍塌、减少混凝土超耗,同时降低地连墙墙体侵入结构红线风险,且泥浆循利用,减少废浆废渣量,有利于狭小场地现场施工布置及改善文明施工标准。

1工程简介粤港澳大湾区城际线网(芳村至白云机场城际)及同步实施工程七工区明挖Ⅰ段位于方石站与方华公路之间的方石村内,范围为ⅡCK0+038.000~ⅡCK0+535.109,明挖Ⅰ段长度为497.109m ,基坑宽度为31~56.2m ,底板埋深约为22~36m ;基坑结构为地下一层、局部两层矩形地下结构,结构安全等级一级;抗震设防烈度7度。

支护形式采用1000mm 厚地下连续墙+2~5道混凝土内支撑+换撑的支护形式,采用明挖顺筑法施工。

明挖Ⅰ段采用地下连续墙+混凝土内支撑+换撑的支护形式。

设计地下连续墙共194幅,其中A 型墙91幅;B型墙81幅;C 型墙10幅;“L ”形异型墙12幅,使用双轮铣成槽22幅。

地下连续墙标准幅宽6m ,厚度1m ,嵌固深度2~4.5m 。

墙身采用C35P6水下混凝土,其中C 型墙和B72、B73位于洞门位置,考虑盾构始发及接收需要,设计采用玻璃纤维筋笼(共计12幅)。

(图1)1.1水文地质条件本场地水文地质条件较复杂,地质层存在砂层与灰岩交接情形,局部区域为岩溶发育地段,同时场地范围有大量人类活动,本场地第四系松散层孔隙水为承压水,基岩风化裂隙水为承压水。

中部存在富水砂层,最大厚度达16.14m ,基坑降水难度大。

该地层力学性能差,具有强度低、易液化、灵敏度高等特点,围护结构施工阶段,易造成槽壁坍塌、突水、机具塌落等工程事故,基坑开挖过程中极易出现涌水涌砂情况。

地下连续墙施工方案

地下连续墙施工方案

地下连续墙施工方案(二)第一章工程地质概况及场地条件一、地质结构及地质特征:工程地质资料表明,场区地层较简单,上部为杂填土,以碎石砖块为主,局部为既有路面及旧基础结构,其下在施工深度范围内依次为素填土、粉土、粉质粘土、粉质粘土局部夹中砂。

其地质特征为:上层杂填土较为复杂,施工前须将碎石、砖块及既有基础结构清除;其下均为第四系粘性土,地质状况较好。

二、水文地质条件场区内地下水类型为孔隙潜水,赋存于第四系粘性土中,地下水对普通混凝土结构及钢筋砼结构中的钢筋不具腐蚀性。

三、场地条件。

第二章地连墙施工工艺实用文档一、设计技术要求:(一)设计技术要求:1、该地连续墙设计墙厚600mm2、地下连续墙体砼设计为C30P63、该地下连续墙为纯围护结构二、施工设备选择由于本工程要求施工速度快,成槽质量高,故我公司选用意大利SOILMEC公司制造的BH—12型全液压抓斗进行成槽施工。

该成槽自备柴油机动力,步履式行走,其三级钢性导杆控制成孔时的垂直导向,确保开槽精度。

其抓斗部分可进行180度旋转,施工中通过变换抓斗方向有效地克服土体在斗齿抓取时的不均衡受力。

同时该设备采用抓斗原状取土,对槽壁扰动小,槽底淤积少,可有效保证槽壁的稳定,确保墙体的质量。

工程实践证明,BH—12液压抓斗具有能保证成槽质量和施工效率高的优良特点。

三、施工工艺流程及技术方法工程施工过程将严格遵循《地下防水工程技术规范》(GBJ108—87)、《地基与基础工程施工及验收规范》(GBJ202—83),并按设计要求组织施工。

实用文档施工工艺如图《施工工艺流程图》所示。

(一)泥浆制备及使用泥浆制备使用要点及性能要求:1、工程选用膨润土、纯碱为主要原料制备泥浆。

先通过试配,得出配合比,并按此比例进行泥浆搅制。

加量误差值不大于5%,拌制膨润土泥浆应用高速搅拌机,每筒搅拌时间通过试验确定,一般不少于3min。

2、制备泥浆的性能指标应符合规范要求。

3、使用过程中,设专人负责泥浆的管理4、为确保泥浆质量及使用效果,工程施工时建立泥浆搅拌站,由泥浆站负责泥浆的制备管理,并输送到各施工槽段和钻孔灌注桩孔口。

地下连续墙施工规范

地下连续墙施工规范

一般规定第11.1.1条第11.1.2条一、二、三、第11.1.3条第一节第11.2.1条第11.2.2条第11.2.3条第11.2.4条第11.2.5条第11.2.6条第11.2.7条一、二、三、第11.2.7第三节第11.3.1条第11.3.2条第11.3.3条第11.3.4条第11.3.5条第11.3.6条第11.3.7条一、二、第11.3.8条第11.3.9条一、二、三、四、第第第第第第第第第第第第第1 2 3 4 5第第11.6.2条导管的构造和使用应符合下列要求:一、导管直径宜为200~250mm,导管壁厚不宜小于3mm,宜采用无缝钢管制作。

导管的分节长度应按工艺要求确定,底管长度不宜小于4m,两管之间可用法兰接头、穿绳接头或双螺纹方扣快速接头连接。

二、隔水栓宜用预制混凝土塞、钢板塞、泡沫塑料等,如采用球胆或木球作隔水栓,必须确保球胆或木球在混凝土灌注时能顺利排出。

第11.6.3 钢筋笼和导管就位后,应会同建设、设计和质检部门对该槽段进行隐蔽工程验收,合格后应及时灌注水下混凝土,其间歇时间不宜超过4h。

灌注前后复测沉碴厚度是否符合要求。

第11.6.4 水下混凝土的灌注应遵守下列规定:一、开始灌注时,隔水栓吊放的位置应临近水面。

导管底端到孔底的距离一般为0.3~0.5m,以能顺利排出隔水栓为宜;二、开灌前储料斗内必须有足以将导管的底端一次性埋入混凝土中0.8m以上深度的混凝土储存量;三、混凝土灌注的上升速度不得小于2m/h;四、随着混凝土的上升,要适时提升和拆卸导管,导管底端埋入混凝土面以下一般宜保持2~4m,不宜大于6m,并不得小于1m,严禁把导管底端提出砼面。

五、在水下混凝土灌注过程中,应有专人测量导管埋深,填写好水下混凝土灌注记录表。

六、水下混凝土的灌注应连续进行,不得中断,一旦发生机具故障、停电停水及发生导管堵塞、漏水或混凝土内混入泥浆等事故时,应立即采取有效措施,并同时作好记录。

城市建成区超深竖井地下连续墙成槽施工及质量控制

城市建成区超深竖井地下连续墙成槽施工及质量控制

城市建成区超深竖井地下连续墙成槽施工及质量控制发布时间:2023-01-13T09:35:43.766Z 来源:《建筑设计管理》2022年18期作者:彭焕炬[导读] 随着城市的快带发展,使得地下空间得到了相应的开发及利用,为合理使用地下空间,分层次开发利用,超深竖井随之也越来越普遍。

地下连续墙工程是竖井重要的组成部分,地下连续墙施工最为关键的是成槽的施工。

彭焕炬中电建生态环境集团有限公司广东深圳 518000摘要:随着城市的快带发展,使得地下空间得到了相应的开发及利用,为合理使用地下空间,分层次开发利用,超深竖井随之也越来越普遍。

地下连续墙工程是竖井重要的组成部分,地下连续墙施工最为关键的是成槽的施工。

在城市建成区施工,地下连续墙施工对地表沉降控制、质量控制要求极为严格,防渗、防水、挡土和承重要求高,本文结合实际的工程案例及设计要求阐述成槽施工的技术与质理控制。

关键词:城市建成区;超深竖井;地下连续墙;成槽;施工技术;质量控制1.工程简介本文超深竖井工程位于深圳市公明区,检修排水井为外径34.9m圆形竖井,地面平整高7.5m,基坑底高-72.0m,开挖深度79.5m,地下连续墙深度为82.5m,施工期为TBM始发工作井,后续作为检修排水井。

竖井表层分布软土、松散填土与砂层,易变形,不能自稳;工作井分布厚层泥岩,泥岩强度低,易失水干裂崩解,井壁稳定性差;泥质粉砂岩与岩屑砂岩裂隙较发育,局部破碎,坑壁易掉块崩塌,存在井壁稳定问题;SW侧井壁在JK44-f01断层、裂隙和岩层层面组合切割下存在块体稳定问题。

2.槽段划分及施工顺序该工程分为Ⅰ序槽段及Ⅱ序槽段各12个,三铣成槽使用在Ⅰ序槽段,一铣成槽使用在Ⅱ序槽段。

Ⅰ序槽沿槽段中心线,边槽长2.21m,中间槽长2.01m,槽段共长6.43m;Ⅱ序槽长2.8m。

Ⅰ序与Ⅱ序槽段在地连墙轴线上搭接长度40cm。

槽段施工顺序为:先施工Ⅰ序槽,再施工Ⅱ序槽,采取跳槽施工的方式。

超深地连墙施工方案

超深地连墙施工方案

第2章围护结构车站基坑两端宽分别为73.5m和109m,纵向直线长度为263m,弧线长度为298m,深度约为23。

4m。

车站基坑两侧边围护结构为地下连续墙,连续墙厚度为1200mm,深度为42~52m.西端头隔断墙采用1.0m宽连续墙,东端头隔断墙采用旋喷桩;基坑西北角处联络通道处有部分围护结构采用宽800地下连续墙,部分为Φ800@600旋喷桩挡墙,厚度为3m;联络通道开挖时采用Φ600@2500钢管支撑,壁厚14mm。

2。

1 地连墙施工方案2.1。

1地下连续墙总体施工方案本工程地下连续墙施工采用跳槽逐幅施工,液压抓斗槽壁机成槽,液压双轮铣槽机、反循环冲击钻机辅助。

槽段开挖时制备优质膨润土制作泥浆护壁,钢筋笼吊装采用履带式起重机,双导管水下灌注混凝土。

考虑基坑开挖时地下连续墙在外侧土压力作用下会向内位移和变形,为确保后期基坑结构的净空符合要求,地下连续墙施工时中心轴线外放150mm。

墙体间采用“十”字接头,钢板外靠为接头箱。

2。

1。

2 地下连续墙分幅本工程地下连续墙总长841m,0。

8m和1m宽连续墙按6m分段,1。

2m按设计要求分段,标准段墙幅长度为5.0m。

其中,1.2m宽连续墙108幅,1.0m连续墙19幅,0。

8m连续墙17幅,共144幅。

地下连续墙分幅与施工顺序如图3-2-1.2。

1.3 成槽试验根据本工程地质条件,选择标准幅为5m作为成槽工艺试验槽段。

根据施工方案设计,地下连续墙施工前先进行试验槽段的施工,以核对地质资料,检验所选用的设备、施工工艺及技术措施的合理性,取得造孔成槽、泥浆护壁等第一手资料。

地下连续墙分幅图3—2-12。

1.5 施工方法2.1。

5.1 施工准备⑴测量放线在施工前,首先依据设计单位提供的施工平面布置图和监理工程师提供的平面控制网和高程控制点进行,并认真复核,确保精度.⑵抓斗施工平台施工城际站房侧的抓斗施工平台布置在地连墙外侧,宽度为6。

0m,地连墙外侧填筑6.0m宽的素砼平台,供设备停放、交通使用;城际站房对面曲线段抓斗施工平台布置在地连墙外侧,连续墙深53m段宽度为8。

超宽超深地下连续墙施工工艺超全版

超宽超深地下连续墙施工工艺超全版

超宽超深地下连续墙施工工艺一、概述武林广场站位于杭州市中心广场—武林广场东北角;是地铁1号线与3号线的换乘车站;车站长161.75m;标准段宽36.6 m;底板埋深约26.4m; 车站为地下三层四柱五跨三层结构;采用盖挖逆作法施工..车站围护结构采用1200mm厚地下连续墙;墙幅宽度为 6.0m;深度为48m左右;十字钢板接头形式;单幅钢筋笼重约70t;设计要求进入中风化岩0.5m..二、工法特点地下连续墙工法问世以来;迅速的占有了广阔的市场;地下连续墙工法主要有以下几方面的优点..1、施工时振动小;噪声低;非常适于在城市施工;2、墙体刚度大;用于基坑开挖时;极少发生地基沉降或塌方事故;3、防渗性能好;4、可以贴近施工;由于上述几项优点;我们可以紧贴原有建筑物施工;5、可用于逆作法施工;6、适用于多种地基条件;7、可用作刚性基础;8、占地少;可以充分利用建筑红线以内有限的地面和空间;充分发挥投资效益;9、功效高、工期短;质量可靠..当然;所有的事物都有两面性;地连墙工法也存在以下缺点:1、在一些特殊的地质条件下如很软的淤泥质土;含漂石的冲积层和超硬岩石等;施工难度很大;2、如果施工方法不当或地质条件特殊;可能出现相邻槽段不能对齐和漏水的问题..3、地下连续墙如果用作临时的挡土结构;比其他方法的费用高;4、在城市施工时;废弃泥浆的处理比较麻烦..三、施工方法及操作控制要点1、施工优化控制的要点1.1 地下连续墙一般宽为6m;墙厚1.2m属于超宽地连墙;在施工技术方面还不是很成熟;机械方面相应的成槽机、反力箱、大型起重设备等的应用都是经过反复计算在经济安全的前提下确定的..1.2 在成槽过程中机械自身的垂直控制系统1.3 由于采用十字钢板对刷壁造成一定难度;在经过研究后采用在成槽机抓斗上安装侧铲进行刷壁然后再用钢刷刷壁器进行刷壁..1.4 在地连墙施作过程中要穿越承压水层;为防止开挖过程中承压水绕流;在地连墙内预埋注浆管;在地连墙全部达到强度后进行墙趾注浆1.5 本工程反力箱放置深度达到43~52m;混凝土浇筑时间也长达8小时左右;反力箱自重、混凝土的握裹力和土体的摩擦力极大;为顺利拔出反力箱在混凝土浇筑完3~4小时后;先用液压油顶对其进行松动;在混凝土初凝后在进行起拔..2、关键工序施工方法及控制要点2.1 道路硬化因地下连续墙施工过程中;成槽机械及吊运钢筋笼的大型履带式起重机需要在场地内来回行走;我单位根据以往的经验并结合本工程的实际情况;对结构内侧及导墙外侧1m的范围内浇筑30cm厚C20钢筋混凝土路面;配筋采用Φ16的螺纹钢横向间距200 mm、纵向200mm;双层双向布置;并与导墙筑成一体..2.2 导墙的施工导墙采用钢筋混凝土结构;壁厚20cm;配筋为单层双向Φ14200mm;导墙净宽1250mm;导墙应和附近路面一体浇捣.导墙沟放坡比为1:0.5采用挖掘机开挖;人工配合修整清底;导墙开挖好一段后;在沟槽底按地连墙尺寸制作木模;架立模板;经测量检查位置符合规范偏差要求后;进行C20混凝土灌筑;泵送入仓..如果导墙施作过程中遇到障碍物、软弱地层或其它废弃管线导致开挖深度过大;则可把导墙加深以满足施工要求..导墙施工工艺流程图见下图..导墙施工工艺流程图导墙施工注意要点A. 在导墙施工全过程中;保持导墙沟内不积水..B. 横贯或靠近导墙沟的废弃管道需封堵密实;以免成为漏浆通道..C. 导墙沟侧壁土体是导墙浇捣混凝土时的外侧土模;防止导墙沟宽度超挖或土壁坍塌..D. 现浇导墙分段施工;水平钢筋应预留连接钢筋与邻接段导墙的水平钢筋相连接..E. 必须保证导墙的内净宽度尺寸与内壁面的垂直精度达..F. 导墙立模结束之后;应对导墙放样成果进行最终复核..G. 导墙混凝土强度达到50%时;方可进行成槽作业;在此之前禁止车辆和起重机等重型机械靠近导墙..2.3泥浆制备与管理泥浆在地下连续墙成槽过程中起到护壁作用;泥浆护壁是地下连续墙施工的基础;其质量好坏直接影响到地下连续墙的质量与施工安全;泥浆系统工艺流程见下图..泥浆系统工艺流程图A. 泥浆配合比根据地质条件;泥浆采用膨润土制备;泥浆配合比如下:每立方米泥浆材料用量Kg膨润土:80 纯碱:4 水:950 CMC:5上述配合比在施工中根据试验槽段及实际情况可进行适当调整..泥浆制备的性能指标如下泥浆配制的方法见下图“泥浆配制流程图”..泥浆配制流程图B. 泥浆储存泥浆储存采用半埋式砖砌泥浆池储存..C. 泥浆循环泥浆循环采用3LM型泥浆泵输送;4PL型泥浆泵回收;由泥浆泵和软管组成泥浆循环管路..D. 泥浆的分离净化在地下墙施工过程中;因为泥浆要与地下水、泥土、砂石、混凝土接触;其中难免会混入细微的泥沙颗粒、水泥成分与有害离子;必然会使泥浆受到污染而变质..因此;泥浆使用一个循环之后;要对泥浆进行分离净化;提高泥浆的重复使用率..槽内回收泥浆的分离净化过程是:先经过土碴分离筛;把粒径大于10mm的泥土颗粒分出来;防止其堵塞旋流除碴器下泄口;然后依次经过沉淀池、旋流除碴器、双层振动筛多级分离净化;使泥浆的比重与含砂量减小;如经第一循环分离后的泥浆比重仍大于1.15;含砂量仍大于4%;则用旋流除碴器和双层振动筛作第二、第三循规蹈矩环分离;直至泥浆比重小于1.15;含砂量小于4%为止..E. 泥浆池设计泥浆池容量设计以成槽开挖宽度6m计地下墙的标准槽段挖土量:V1=长6m×深47m×厚1.2m=339m3新浆储备量:V2=V1×80%=271m3泥浆循环再生处理池容量:V3=V1×1.5=509m3砼灌筑产生废浆量:V4=6m×4m×1.2m =29m3泥浆池总容量:V≥V3+V4=538m32.3 连续墙成槽施工成槽是地连续墙施工的关键工序;成槽约占地下连续墙工期的一半;因此提高成槽的效率是缩短工期的关键..同时;槽壁形状决定墙体的外形;所以成槽的精度和质量是保证地下连续墙质量的关键;单元槽段之间的接头尽量避免设在转角处..A. 成槽施工连续墙施工采用跳槽法;施工根据槽段长度与成槽机的开口宽度;确定出首开幅和闭合幅;保证成槽机挖土时两侧邻界条件的均衡性;以确保槽壁垂直;部分槽段采取两钻一抓..成槽后用超声波检测仪检查成槽质量..在成槽过程中;严格控制抓斗的垂直度和平面位置;在开挖槽段时;操作手要仔细观察成槽机的监测系统;当X;Y轴任一方向偏差超过允许值时;立即进行纠偏;抓斗贴基坑侧导墙入槽;机械操作要平稳;抓斗出入导墙口时要轻放慢提;防止泥浆掀起波浪;影响导墙下面和后面的土层稳定;并及时补入泥浆;维持槽段中泥浆液面稳定..成槽施工见下图“成槽施工图”..成槽施工图:B. 成槽注意事项及操作要领a根据设计图纸确定的地连墙位置;在导墙顶面上测量放线并按编号分段..b将抓斗就位;就位前要求场地平整坚实;以满足施工垂直度要求;吊车履带与导墙垂直;抓斗要对准导墙中心线;为减少抓斗施工的循环时间;提高功效;每台成槽机配置2台短驳车;将泥渣运至堆料场暂存..c成槽垂直度控制是关键;成槽施工中注意观察车载测斜仪器图形;发现偏斜随时采用纠偏导板来纠偏;遇到严重不均匀的地层;或纠偏困难的地层时;回填槽孔;重新挖掘..d边开挖边向导墙内泵送泥浆;保持液面在导墙顶面下30cm-50cm;挖槽过程中随着孔深的向下延伸;要随时向槽内补浆;使泥浆面始终位于泥浆面标高;直至成槽完成..e灌筑砼前;要测定泥浆面下1m及槽底以上1m处泥浆比重和含砂量;若比重大于1.20;则采取置换泥浆清孔;成槽后沉淀30分钟;然后用抓斗直接捞渣清淤..f为避免对新浇槽段的混凝土产生扰动;开挖采取跳槽施工..g成槽过程中;导杆应垂直槽段;抓斗张开;照准标志徐徐入槽抓土;严禁迅速下斗;快速提升;以防破坏槽壁和坍塌;垂直度应控制在设计要求之内;抓斗挖出土直接卸到自卸车上;转运到堆土场..随着开挖深度增加;连续不断向槽内供给新鲜泥浆;保证泥浆高度;各项泥浆指标要符合技术要求;使泥浆起到良好的护壁作用;防止槽壁坍塌;在遇到含砂量较大的土层;槽壁易塌时;注意加大泥浆比重;适当加入加重剂;当接近槽底时;放慢开挖速度;仔细测量槽深;防止超挖和欠挖..h挖槽机操作要领抓斗出入导墙口时要轻放慢提;防止泥浆掀起波浪;影响导墙下面、后面的土层稳定..不论使用何种机具挖槽;在挖槽机具挖土时;悬吊机具的钢索不能松驰;定要使钢索呈垂直张紧状态;这是保证挖槽垂直精度必需做好的关键动作..挖槽作业中;要时刻关注测斜仪器的动向;及时纠正垂直偏差..单元槽段成槽完毕或暂停作业时;即令挖槽机离开作业槽段..C. 成槽开挖精度槽段开挖精度表项目允许偏差检验方法槽段厚度±10mm 5m精密钢尺墙体垂直度<L/300 超声波测斜仪槽段长度±50mm 超声波测斜仪墙顶中心线允许偏差≤30mm 全站仪2.5 刷壁施工成槽完成后在相邻一幅已经完成地下墙的接头上必然有黏附的淤泥;如不及时清除会产生夹泥现象;造成基坑开挖过程中地下墙渗水;为此必须采取刷壁措施;首先采用成槽机上的侧铲进行清除;然后采用刷壁器;用吊车吊入槽内紧贴接头混凝土面上下刷2-3遍;认真仔细地清刷干净;清刷应在清槽换浆前进行;使新老混凝土接合处干净;确保砼密实..成槽完成后利用履带吊;起吊专用的刷壁器;在接头上上下反复清刷;确保接头干净;防止渗漏水现象的发生..十字钢板接头刷壁器及施工2.4 清底换浆清槽先采用泵吸反循环法清底;而后采用导管吸泥浆;循环清底;确保清槽质量;清底后槽底泥浆比重小应于1.20;沉渣厚度不大于100mm.. 清槽结束后1h;测定槽底沉淀物淤积厚度不大于10cm;槽底0.5-1.0cm处泥浆密度不大于1.2为合格..在清底换浆全过程中;控制好吸浆量和补浆量的平衡;不能让泥浆溢出槽外或让浆面落低到导墙顶面以下30厘米;清槽结束后;需请监理工程师检验槽深和泥浆比重;合格后方可下钢筋笼..2.5 钢筋笼施工钢筋笼根据地下连续墙墙体设计配筋和单元槽段的划分来制作..钢筋笼制作在专门搭设的加工平台上进行;拟搭设50m×7.5m的一个加工平台;且保证平台面水平;四个角成直角;并在四个角点作好标志;以保证钢筋笼加工时钢筋能准确定位;钢筋间距符合规范和设计的要求..钢筋笼施工要点A.纵向钢筋的底端50cm范围内稍向内侧弯折以避免吊放钢筋笼时擦伤槽壁;但向内侧弯折的程度不影响浇灌混凝土的导管插入..B.在密集的钢筋中预留出导管仓位置;以便于灌筑水下混凝土时插入导管;同时周围增设箍筋和连接筋进行加固..为防止横向钢筋有时会阻碍导管插入;钢筋笼制作时把主筋放在内侧;横向钢筋放在外侧;槽段的每幅预留两个砼浇注的导管通道口;两根导管相距2~3m;导管距两边1~1.5m;每个导管口设4根通长的φ16mm导向筋;以利于砼灌筑时导管上下顺利..A. 预埋件控制a钢板预埋件支撑在基坑开挖时架设在预埋钢板焊接后的钢牛腿上..支撑预埋钢板尺寸为1300mm×1300mm和1000mm×1000mm两种;壁厚20mm;b接驳器预埋件地下连续墙施工在连续墙钢筋笼加工时预埋连续墙与内衬墙连接钢筋;连续墙与混凝土围檩钢筋;钢筋接头均采用接驳器连接方式连接..由于接驳器及预埋筋位置要求精度高;在钢筋笼制作过程中;根据吊筋位置;测出吊筋处导墙高程;确定出吊筋长度;以此作为基点;控制预埋件位置..在接驳筋后焊一道水平筋;以便固定接驳筋;水平筋与主筋间通过短筋连接..接驳器或预埋筋处钢筋笼的水平筋及中间加设的固定水平筋按3%坡度设置;以确保接驳器及预埋筋的预埋精度..c钢筋笼与十字钢板的连接地下连续墙墙幅间采用十字钢板接头止水;十字钢板厚10mm;与钢筋笼采用钢筋笼起吊示意图焊接连接;地下连续墙钢筋笼与十字钢板连接见下图..地下连续墙钢筋笼与十字钢板连接图2.6钢筋笼吊装钢筋笼起吊采用280T 履带吊作为主吊;150T 履带吊做副吊吊车距槽口边不小于2.5m;直立后由280T 履带吊车吊入槽内;在入槽过程中;缓缓放入;不得高起猛落;强行放入;并在导墙上提前标出钢筋笼顶标高及槽段位置线;确保预埋件位置准确;钢筋笼起吊见下图“钢筋笼起吊示意图”..钢筋笼起吊示意图钢筋笼入槽定位后;用槽钢卡住吊筋;横担于导墙上.. A. 平抬起吊将280T和150T履带吊吊具与钢筋笼的各吊点连接..将钢丝绳拉紧;检查280T及150T履带吊的钢丝绳是否垂直于钢筋笼的中心线;如果不垂直则移动吊车;直到吊车的钢丝绳垂直为止..将钢筋笼提离地面1m左右;检查吊点附近焊点情况和钢筋有无弯曲..B. 倾斜提升280T与150T履带吊同时提升钢筋笼;150T履带吊小幅度提升到10m;然后280T履带吊提高到12m~25m;使钢筋笼倾斜直至将钢筋笼垂直立起;最后150T 履带吊车放绳;在地面摘掉大钩..C. 在钢筋笼上设置对位钢筋;在导墙上设置对位点;以保证预埋的接驳器对位准确..D. 吊放钢筋笼必须垂直对准槽中心;吊放速度要慢;不得强行压入槽内;发现受阻及时吊起经处理后重新吊放;将钢筋笼固定后;下导管;进行砼灌筑..2.7 反力箱吊放槽段清底合格后;立刻吊放墙端反力箱;由履带吊吊装垂直插入槽内..施工采用两块500mm宽反力箱夹住已经焊接在钢筋笼上的十字止水钢板;并保证反力箱的中心与设计中心线相吻合;底部插入槽底以下30~50cm;以保证密贴;防止混凝土倒灌;上端口与导墙连接处用木榫楔尖;反力箱后侧填砂;防止倾斜..下放反力箱2.8砼灌筑地下连续墙砼采用商品砼;导管下放前在地面作密封性实验;压力控制在0.6-0.7MPa..在“—”型槽段设置2套导管;在“Z”型和“T”型槽段拟设置3套导管;两套导管间距不宜大于3m;导管距槽端头不宜大于1.5m;导管提离槽底控制在25cm-30cm之间;导管在钢筋笼内要上下活动顺畅;灌筑前利用导管进行泵吸反循环二次清底换浆;并在槽口上设置挡板;以免砼落入槽内而污染泥浆..灌筑砼时;以充气球胆作为隔水栓;砼罐车直接把砼送到导管上的漏斗内;;灌筑时各导管要同步灌筑;保持砼面水平上升;灌筑过程中;灌筑中技术人员应及时量测砼面高度;其砼面高差不得大于300mm..控制导管埋深控制在2~6 m内;灌筑过程要连续进行;中断时间不得超过30分钟;墙顶位置要超灌0.3~0.5m..钢筋笼入槽后至灌筑砼时总停置时间不应超过4小时;砼要连续灌筑;不能长时间中断..。

地下连续墙施工及质量控制PPT课件

地下连续墙施工及质量控制PPT课件
6.2 清槽后,对槽内泥浆进行检测,泥浆比重取上、中、下3处,下 部泥浆取槽底以上0.2m处,泥浆比重应小于规范规定值。
——泥浆比重≯1.15
——含砂率不大于5%
——粘度不大于28s
——沉淤厚度≯ 100mm
10/14/2024
35
6、清槽
二、地下连续墙施工步骤
2、地下连续墙定义:在地面以下用于支承建筑物荷 载、截水防渗或挡土支护而构筑的连续墙体。定义: 利用各种挖槽机械,借助于泥浆的护壁作用,在地下 挖出窄而深的沟槽,并在其内浇注适当的材料而形成 一道具有防渗(水)、挡土和承重功能的连续的地下 墙体。
10/14/2024
4
一、地下连续墙简介
3、地下连续墙特点:地下连续墙有截水、防渗、 承重、挡土等功能。具有刚度大,整体性好,施 工噪音、震动较小,对邻近地基和建筑物结构影 响甚至微,多用于地下深坑的侧墙、高层建筑的 基础及水工建筑结构或临时维护结构工程中。故 适宜在城市建筑密集和人流多及管线多的地域施 工。其缺点是成本高,施工技术较复杂,需配备 专用设备,施工中用的泥浆有一定的污染性,需 妥善处理。
——液体压力,相当于一种液体支撑 ——槽壁形成泥皮 ——可以防止槽壁倒坍和剥落,并防止地下水渗入
10/14/2024
19
二、地下连续墙施工步骤
3、泥浆制备
3.2 成槽后灌注混凝土前要对槽孔泥浆进行置换处理和净 化,除砂可采用除砂器或沉淀池沉淀等方法。循环泥浆经 过净化处理后可重复利用
3.3 泥浆采用膨润土、纯碱、CMC按一定比例配制成,拌 浆采用泵拌和气拌相结合。具体掺量将根据现场施工时泥 浆质量测试情况而定。
10/14/2024
12
二、地下连续墙施工步骤
2、导墙施工

地下连续墙施工方法

地下连续墙施工方法

地下连续墙施工方法浅层连续墙一般适用于较浅的土体层。

以下是常见的浅层连续墙施工方法:1.钻孔灌注桩法:首先进行钻孔,将钢筋套入孔中,并注入混凝土,形成连续墙体。

钻孔灌注桩法施工快速、适用性强,可以适应各种土层和地质条件。

2.预制一体化墙板法:先在地面预制墙板,再将其连续沉入土中,形成连续墙体。

预制一体化墙板法施工简单、快速,适用于较浅的土体层。

3.地下连续桩壁法:通过连续成孔,然后在孔内灌注砂浆或混凝土,形成连续墙体。

地下连续桩壁法施工周期短,对周围土体扰动小。

深层连续墙一般适用于较深的土体层,可以支撑更大的土压力。

以下是常见的深层连续墙施工方法:1.地下连续墙钻孔挖土法:首先进行钻孔,然后通过土层挖掘机进行土方开挖,再以适当方式加固钢筋和进行混凝土灌注,形成连续墙体。

地下连续墙钻孔挖土法施工适用性好,可以适应各种土层和地质条件。

2.地下连续墙箱梁法:先在地面将钢筋和箱梁预制好,再通过挖土机将箱梁连续推入土中,形成连续墙体。

地下连续墙箱梁法施工周期短,适用于较深的土体层。

3.预制混凝土墙块法:先在地面预制混凝土墙块,再通过特殊的设备将其连续推入土中,形成连续墙体。

预制混凝土墙块法施工简单,适用于较深的土体层。

无论是浅层连续墙还是深层连续墙的施工,都需要注意以下几个方面:1.土体处理:在施工前需要充分了解工程现场的地质情况,选择合适的施工方法和土体处理工艺,以确保连续墙的稳定性。

2.施工设备:根据工程的规模和特点,选择合适的施工设备和工具,保证施工过程的安全和高效。

3.材料选择:根据工程现场的地质情况和设计要求,选择合适的材料,如混凝土、钢筋等,以确保连续墙的强度和耐久性。

4.施工质量控制:在施工过程中,严格按照设计要求和施工规范进行施工,进行质量检查和测试,保证连续墙的施工质量。

当然,地下连续墙施工还需要考虑现场环境、施工工期等各种因素,并且应进行专业性的方案设计和施工管理,以确保工程的顺利进行和施工质量的高标准达标。

地下连续墙施工技术

地下连续墙施工技术
1.5.2检验方法:目测、尺量。
1.6导墙临时内支撑及回填
1.6.1控制要点:
1.6.1..1拆模后为了防止导墙倾覆,临时支撑圆木上下平行两排 间距2m,梅花状错位布置。
1.6.1.2导墙回填要求平整,用碎石覆盖或临时硬化,防止起扬尘 扬灰。
泥浆配置
泥浆起到护壁,携渣,冷却机具和切土润滑的作用,泥 浆的正确使用是地下连续墙施工中槽壁稳定的关键,必 须根据地质、水文资料,采用膨润土、CMC、纯碱等原 料,按一定比例配制而成。
3.7.2检验方法:目测、尺量。
成槽施工
• 成槽机是地下连续墙工程施工中最重要的施工机械, 它不但能决定工程的施工速度,也能决定地下墙的 成槽精度,因此,选用挖槽机必需以其能适应本工 程的工况条件、能保证施工速度和成槽精度为前提。
• 连续墙施工过程中出现的很大部分工程事故都是因 成槽质量未达到要求引起的,比如:钢笼不能安放 到位、锁口管下不到位、导致的混凝土绕流,锁口 管不能顺利起拔等。
1.4.2检验方法:目测、尺量。
1.5混凝土浇筑
1.5.1控制要点:
1.5.1.1导墙两侧混凝土浇筑厚度大于150mm,内墙面与地连墙纵 轴线平行度为±10mm,导墙顶面平整度控制在5mm以内。
1.5.1.2导墙混凝土采用C20混凝土,塌落度控制在120~140mm, 混凝土用砼搅拌车运至浇筑现场,混凝土浇筑过程中采用1.5KW 插入式振捣器分层振捣,两边对称浇注、严防走模。
3.2.1.3半成品堆放有序、整齐,下部垫起,及时覆盖,要 有明显的标识牌并标明使用部位及加工负责人。
3.2.2检验方法:目测、尺量。
钢筋笼制作
钢筋笼的加工应严格按设计图纸在固定的平台上一 次焊接成型,加工平台应平整、并用水准仪找平, 且方便钢材的搬运和钢筋笼起吊。

地连墙施工工法及主要施工步骤完整

地连墙施工工法及主要施工步骤完整
<3-1〉粉质粘土:褐红夹灰白色,硬塑状态,含约10%的细砂,切面稍有光滑,具网纹状结构,摇震无反应,具中等干强度及中等韧性,实测标贯击数9~29击,平均17。3击。场地均有分布,层厚0。70~5.80m,平均3.21m,顶面埋藏深度0。90~4.30m,相当于标高63。45~68.91m.
〈3-9> 卵石:灰白色,褐黄色,饱和、中密状态,石英质、砂岩质,亚圆形,不均匀含砂、砾石及粘性土约30%,分选性较差,级配良好,卵石粒径为2~5cm,最大粒径大于15cm.修正后动探击数11。90~19。0击,平均15。4击。场地均有分布,层厚1。40~11。90m,平均6。41m,顶面埋藏深度8。20~18.20m,相当于标高60.92~64.35m。
车站主体围护结构标准段采用厚1000mm地下连续墙,地下连续墙深度26。5m,墙趾位于强风化粉质泥砂岩和中风化粉质泥砂岩中.车站主体围护结构地下连续墙共计78幅,采用商品砼,其标号C30,混凝土总量8174m3。施工采用1台成槽机、12台钻机、2台履带吊施工.
二、工程水文地质
1.工程地质
本车站施工范围土、岩层地层层序自上而下依次为:
3)地下连续墙应采用跳槽施工、槽段暴露时间从成槽到混凝土浇筑完成的累计槽壁暴露时间不超过24小时.
(4)钢筋笼的制作、吊装及预埋件埋设
1)连续墙钢筋笼的主筋应采用焊接或机械连接,同一连接区段内的接头数量不得大于50%,接头应尽量放在受力较小的位置.纵横钢筋桁架的交点及其与钢筋笼的交点应全部点焊,主筋与分布筋交点可间隔点焊。地下连续墙单元槽段的钢筋笼宜装配为一个整体;必须分段时,采用机械连接,接头应相互错开;在距离墙顶2/3基坑深度至基坑底范围不得设置接头.
(3)成槽和泥浆护壁
1)成槽垂直精度不得低于0.3%,接头处相邻两槽段的中心线在任一深度的偏差不得大于60mm,设计入岩3m。

复杂富水地质条件下超深地下连续墙施工技术

复杂富水地质条件下超深地下连续墙施工技术

随着城市轨道交通建设的发展,地铁两线交叉换乘站或多线换乘枢纽越来越多。

这些换乘站多为地下3层或4层结构,基坑开挖深度大,对于围护结构挡土、止水要求比较高。

因此,目前多采用地下连续墙作为挡土、止水、竖向承重的围护结构,其尺寸也随之向超深、超厚的方向发展。

一般来说,对于深度超过50 m的地下连续墙可定义为超深地下连续墙。

和普通地下连续墙相比,超深地下连续墙成槽深度大,涉及的地质和水文条件复杂,施工技术水平要求高。

结合天津某交通枢纽工程,对多层富水复杂地质条件下超深地下连续墙施工过程中的成槽方法、垂直度控制措施、防槽壁坍塌措施、接头处理措施及钢筋笼吊装技术等关键技术进行系统总结,以期为今后天津市超深地下连续墙施工提供借鉴。

1 工程概况天津某交通枢纽包括地面公交枢纽、地下轨道交通及其相邻的地下商业及停车库等,平面面积约110 000 m²。

其中地下轨道交通站为地下3层3跨现浇钢筋混凝土框架结构,基坑宽度25.7 m,深度26.3 m,车站全长286 m,采用盖挖法施工。

围护结构选用地下连续墙,厚度1 m,最大深度66.5 m,钢筋笼长度62.5 m。

2 施工难点(1)地质水文条件复杂,不利于槽壁稳定。

超深地下连续墙成槽施工须穿越杂填土、粉土、粘性土、粉砂等多种土层;穿越两层承压水,水头大沽标高分别为0.000 m,0.500 m,潜水水位埋深0.5~1.0 m。

整个场地具有地下水位高、土质不均、结构松散、厚度变化较大、工程性质差的特点,造成超深地下连续墙施工时存在如下困难。

1)导墙下部存在较厚软弱粉质粘土层,长时间成槽过程中容易坍塌。

2)深部粉砂层最大厚度达18 m,标贯击数大于60击,抓土困难,成槽效率较低,易塌槽埋斗。

3)潜水和承压水水位高,成槽施工穿越2个承压水层,槽壁不易稳定。

(2)超深地下连续墙成槽深度大,垂直度要求较高。

规范标准要求地下连续墙成槽垂直度控制在1/300以内,不适用于30 m以上超深地下连续墙施工。

凿除超厚地下连续墙施工工法(2)

凿除超厚地下连续墙施工工法(2)

凿除超厚地下连续墙施工工法凿除超厚地下连续墙施工工法一、前言凿除超厚地下连续墙施工工法是一种针对地下连续墙超厚段的拆除工法,能够有效解决地下连续墙超厚段的开挖和拆除问题,具有独特的技术优势和应用前景。

二、工法特点凿除超厚地下连续墙施工工法通过机械化作业,结合先进的控制和监测技术,实现对超厚地下连续墙的快速、安全、有效的拆除。

其特点包括:1. 采用机械化作业,减少人工劳动强度;2. 施工过程监测严密,保证施工质量;3. 对现有地下连续墙结构影响小,保持周围环境的稳定性;4.施工速度快,能够提高工程进度。

三、适应范围凿除超厚地下连续墙施工工法适用于存在超厚段的地下连续墙,特别是在施工过程中需要进行局部开挖或部分拆除的情况下,能够灵活应对各种复杂工程环境。

四、工艺原理凿除超厚地下连续墙施工工法基于以下原理:1. 根据超厚段的具体情况,通过工程设计确定最佳施工方式和参数;2. 利用先进的机械设备,如挖机等,对超厚段进行凿除;3. 通过控制和监测技术,对施工过程进行实时监控和调整,确保施工质量和安全。

五、施工工艺凿除超厚地下连续墙施工工艺包括以下步骤:1. 现场勘测和设计:根据实际情况进行勘测和设计,确定施工方式和参数;2. 施工准备:组织机具设备,设置施工现场,做好安全防护工作;3. 施工操作:利用挖机对超厚段进行凿除,逐步将墙体减薄至设计要求;4. 施工监控和调整:通过实时监测和调整,确保施工过程中的质量和安全;5. 完工验收:对施工质量进行验收,确保达到设计要求。

六、劳动组织凿除超厚地下连续墙施工工法的劳动组织包括组织机具设备和人员,进行现场施工和监控。

七、机具设备凿除超厚地下连续墙施工工法所需的机具设备包括挖机、搅拌机、监测装置、测量设备等。

这些机具设备具有高效、精确、安全等特点,能够提供必要的支持和保障。

八、质量控制凿除超厚地下连续墙施工工法的质量控制包括施工过程监测和调整。

通过监测设备对施工过程进行实时监控,如墙体厚度、墙体变形等,确保施工质量达到设计要求。

超深超厚地连墙两钻一抓施工工法

超深超厚地连墙两钻一抓施工工法

超深超厚地连墙两钻一抓施工工法中铁二局股份有限公司城通公司余东洲1.前言地下连续墙开挖技术起源于欧洲,是在地面上,利用一些特种挖槽机械,借助于泥浆的护壁作用,在地下挖出窄而深的基槽,并在其内浇注适当的材料而形成的一道具有防渗、挡土和承重功能的连续的地下墙体。

现阶段,随着科技的进步,地下连续墙朝着超深超厚的趋势发展,随着槽深的增加,下部土层、岩层的强度越来越高,单一成槽机在面对强度较高的地层时,成槽困难。

土层较硬时,还会影响到地连墙成槽垂直度。

“两钻一抓”地连墙成槽施工即先采用旋挖机引孔至设计深度,再利用成槽机成槽的方法开挖土体,本工法不仅能保证地连墙成槽的垂直度,还能保证施工效率。

2.工法特点1、土层或岩层较坚硬时也可成槽,保证施工可能性。

2、旋挖机配合成槽时施工速度快,保证施工效率。

3、利用旋挖机引孔,可保证后续成槽时槽段垂直度达到设计要求。

3.适用范围1、超深超厚地连墙的施工。

2、土层或岩层较坚硬,液压成槽机无法单独成槽的一般性地连墙。

4.工艺原理先采用旋挖机破除成槽机抓斗宽度两侧的土体或岩体,形成圆孔状孔洞,使成槽机抓斗两侧均能放在孔洞中,保证吃土阻力均匀,从而保证地连墙成槽质量,同时提高效率。

旋挖机引孔平面示意图如下:图4.1 引孔平面示意图图4.2 地连墙成槽示意图5.施工工艺流程及操作要点5.1 施工工艺流程导墙施工泥浆系统建立旋挖引孔地连墙成槽图5.1“两钻一抓”地连墙施工工艺流程图5.2导墙施工5.2.1 导墙的施工要点导墙是控制地下连续墙各项指标的基准,它起着支护槽口土体,承受地面荷载和稳定泥浆液面的作用。

为了使导墙具有足够的刚度与良好的整体性,导墙采用现浇钢筋混凝土结构,导墙中线与地下连续墙中心线重叠,为了保证连续墙钢筋笼顺利下放,导墙宽度放宽5cm,导墙顶部高出地面10cm,厚度0.2m,深度为穿透杂填土层。

5.2.2导墙施工步骤导墙施工步骤如下:1、开挖:导墙开挖采用小型挖掘机开挖,人工配合清底。

长江特大桥锚定基础超深基坑施工技术(地下连续墙)

长江特大桥锚定基础超深基坑施工技术(地下连续墙)
悬8索桥锚碇基础超深基坑施工技术
南塔
南锚
6
跨江主桥一般结构图 悬9索桥锚碇基础超深基坑施工技术
悬10索桥锚碇基础超深基坑施工技术
悬11索桥锚碇基础超深基坑施工技术
悬12索桥锚碇基础超深基坑施工技术
悬13索桥锚碇基础超深基坑施工技术
悬14索桥锚碇基础超深基坑施工技术
悬15索桥锚碇基础超深基坑施工技术
悬16索桥锚碇基础超深基坑施工技术
南锚碇分为锚碇基础和锚体两部分。南锚碇基础采用井筒 式地连墙结构形式,平面形状为“∞”形,长82.00m,宽 59.00m,由两个外径59m的圆和一道隔墙组成,壁厚为 1.50m。地连墙顶高程为5.00m,底高程为-35.00m~45.00m,嵌入中风化砂岩约3.00m,总深度 40.00m~50.00m。
悬索桥锚碇基础超深基坑施工技术
帽梁沿地连墙外墙及隔墙设置一圈。外墙处帽梁 悬出地连墙内侧1m,总宽2.5m,高1.8m。隔墙处 帽梁悬出地连墙两侧各1m,总宽3.5m,高1.8m。
内衬为环状钢筋混凝土结构,层高3m,自上而 下厚度依次为1m、1.5m、2m,各层内衬底面设置 成20°斜坡。基坑开挖至基岩面-38.12~-29.23m, 浇筑0.3~4m厚垫层混凝土,垫层顶部为底板混凝 土,北半区底板厚7m,南半区厚4m。
灰色,流塑,夹粉砂薄层,单层厚一般0.1~0.5cm。
灰色,饱和,松散,分选性较好,含云母碎片,夹粉 质粘土,单层厚度一般0.5~3cm,局部互层状。
锚碇区均有 分布
锚碇区均有 分布
锚碇区局部 地段缺 失
灰色,流塑,夹粉砂,单层厚一般0.2~2cm,局部互 锚 碇 区 均 有
层状。
分布
灰色,饱和,稍密~中密,分选性较好,含云母碎片, 局部夹粉质粘土薄层。

施工工艺流程-地下连续墙施工

施工工艺流程-地下连续墙施工

施工工艺流程-地下连续墙施工
1、施工工艺
防渗墙造孔→清孔→钢筋下设→导管的安装→地下连续墙浇筑
2、主要施工方法
(1)防渗墙造孔
首先测放防渗墙轴线及桩号,进行导墙的开挖和制作,导墙采用矩形结构,中间配筋。

采用CZ-22冲击钻机和ECF-22冲击反循环钻机钻孔成槽。

即先利用冲击反循环钻机钻主孔,钻头直径600mm,冲击钻机劈副孔,重方锤打小墙。

槽孔长度一般为6m左右,可根据槽段稳定情况适当调整。

成槽过程中采用膨润土泥浆护壁。

泥浆由ZJ-400高速制浆机搅拌制作后进入泥浆池,循环利用。

(2)清孔
造孔结束后经自检合格报请监理工程师进行终孔验收,然后采用泵吸反循环清孔,直至达到设计验收标准。

(3)钢筋下设
按设计图纸进行钢筋制作、下设。

(4)导管的安装
初步设定每槽段2~3套导管。

每根导管在开浇前均下入可浮起的隔离球塞,堵塞导管底口。

混凝土浇筑前先在导管内注入适量水泥砂浆,并在槽口附近准备足够量的混凝土,以使导管底口的球塞被挤出后,能将导管底端埋入混凝土内。

(5)地下连续墙浇筑
墙体混凝土材料通过配合比试验确定。

采用泥浆下直升导管法浇筑,导管内径为φ250mm,使用螺纹连接,并定期进行密闭承压试验。

用强制式拌合机拌制熟料,6m3砼运输车直接输送至槽口进行砼浇筑。

每30min测量一次混凝土面,每2h测定一次导管内混凝土面,在开浇和结尾时适当增加测量次数,并将每次的测量数据及时进行记录。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

超宽超深地下连续墙施工工艺一、概述武林广场站位于杭州市中心广场—武林广场东北角,是地铁1号线与3号线的换乘车站,车站长161.75m,标准段宽36.6 m,底板埋深约26.4m, 车站为地下三层四柱五跨三层结构,采用盖挖逆作法施工。

车站围护结构采用1200mm厚地下连续墙,墙幅宽度为6.0m,深度为48m左右,十字钢板接头形式,单幅钢筋笼重约70t,设计要求进入中风化岩0.5m。

二、工法特点地下连续墙工法问世以来,迅速的占有了广阔的市场,地下连续墙工法主要有以下几方面的优点。

1、施工时振动小,噪声低,非常适于在城市施工;2、墙体刚度大,用于基坑开挖时,极少发生地基沉降或塌方事故;3、防渗性能好;4、可以贴近施工,由于上述几项优点,我们可以紧贴原有建筑物施工;5、可用于逆作法施工;6、适用于多种地基条件;7、可用作刚性基础;8、占地少,可以充分利用建筑红线以内有限的地面和空间,充分发挥投资效益;9、功效高、工期短,质量可靠。

当然,所有的事物都有两面性,地连墙工法也存在以下缺点:1、在一些特殊的地质条件下(如很软的淤泥质土,含漂石的冲积层和超硬岩石等),施工难度很大;2、如果施工方法不当或地质条件特殊,可能出现相邻槽段不能对齐和漏水的问题。

3、地下连续墙如果用作临时的挡土结构,比其他方法的费用高;4、在城市施工时,废弃泥浆的处理比较麻烦。

三、施工方法及操作控制要点1、施工优化控制的要点地下连续墙一般宽为6m,墙厚1.2m属于超宽地连墙,在施工技术方面还不是很成熟,机械方面相应的成槽机、反力箱、大型起重设备等的应用都是经过反复计算在经济安全的前提下确定的。

在成槽过程中机械自身的垂直控制系统由于采用十字钢板对刷壁造成一定难度,在经过研究后采用在成槽机抓斗上安装侧铲进行刷壁然后再用钢刷刷壁器进行刷壁。

在地连墙施作过程中要穿越承压水层,为防止开挖过程中承压水绕流,在地连墙内预埋注浆管,在地连墙全部达到强度后进行墙趾注浆本工程反力箱放置深度达到43~52m,混凝土浇筑时间也长达8小时左右,反力箱自重、混凝土的握裹力和土体的摩擦力极大,为顺利拔出反力箱在混凝土浇筑完3~4小时后,先用液压油顶对其进行松动,在混凝土初凝后在进行起拔。

2、关键工序施工方法及控制要点道路硬化因地下连续墙施工过程中,成槽机械及吊运钢筋笼的大型履带式起重机需要在场地内来回行走,我单位根据以往的经验并结合本工程的实际情况,对结构内侧及导墙外侧1m的范围内浇筑30cm厚C20钢筋混凝土路面,配筋采用Φ16的螺纹钢横向间距200 mm、纵向200mm,双层双向布置,并与导墙筑成一体。

导墙的施工导墙采用钢筋混凝土结构,壁厚20cm,配筋为单层双向Φ14@200mm,导墙净宽1250mm,导墙应和附近路面一体浇捣.导墙沟(放坡比为1:)采用挖掘机开挖,人工配合修整清底,导墙开挖好一段后,在沟槽底按地连墙尺寸制作木模,架立模板,经测量检查位置符合规范偏差要求后,进行C20混凝土灌筑,泵送入仓。

如果导墙施作过程中遇到障碍物、软弱地层或其它废弃管线导致开挖深度过大,则可把导墙加深以满足施工要求。

导墙施工工艺流程图见下图。

导墙施工工艺流程图导墙施工注意要点A. 在导墙施工全过程中,保持导墙沟内不积水。

B. 横贯或靠近导墙沟的废弃管道需封堵密实,以免成为漏浆通道。

C. 导墙沟侧壁土体是导墙浇捣混凝土时的外侧土模,防止导墙沟宽度超挖或土壁坍塌。

D. 现浇导墙分段施工,水平钢筋应预留连接钢筋与邻接段导墙的水平钢筋相连接。

E. 必须保证导墙的内净宽度尺寸与内壁面的垂直精度达。

F. 导墙立模结束之后,应对导墙放样成果进行最终复核。

G. 导墙混凝土强度达到50%时,方可进行成槽作业,在此之前禁止车辆和起重机等重型机械靠近导墙。

泥浆制备与管理泥浆在地下连续墙成槽过程中起到护壁作用,泥浆护壁是地下连续墙施工的基础,其质量好坏直接影响到地下连续墙的质量与施工安全,泥浆系统工艺流程见下图。

泥浆系统工艺流程图A. 泥浆配合比根据地质条件,泥浆采用膨润土制备,泥浆配合比如下:(每立方米泥浆材料用量Kg)膨润土:80 纯碱:4 水:950 CMC:5上述配合比在施工中根据试验槽段及实际情况可进行适当调整。

泥浆制备的性能指标如下泥浆配制的方法见下图“泥浆配制流程图”。

泥浆配制流程图B. 泥浆储存泥浆储存采用半埋式砖砌泥浆池储存。

C. 泥浆循环泥浆循环采用3LM型泥浆泵输送,4PL型泥浆泵回收,由泥浆泵和软管组成泥浆循环管路。

D. 泥浆的分离净化在地下墙施工过程中,因为泥浆要与地下水、泥土、砂石、混凝土接触,其中难免会混入细微的泥沙颗粒、水泥成分与有害离子,必然会使泥浆受到污染而变质。

因此,泥浆使用一个循环之后,要对泥浆进行分离净化,提高泥浆的重复使用率。

槽内回收泥浆的分离净化过程是:先经过土碴分离筛,把粒径大于10mm 的泥土颗粒分出来,防止其堵塞旋流除碴器下泄口,然后依次经过沉淀池、旋流除碴器、双层振动筛多级分离净化,使泥浆的比重与含砂量减小,如经第一循环分离后的泥浆比重仍大于,含砂量仍大于4%,则用旋流除碴器和双层振动筛作第二、第三循规蹈矩环分离,直至泥浆比重小于,含砂量小于4%为止。

E. 泥浆池设计泥浆池容量设计(以成槽开挖宽度6m计)地下墙的标准槽段挖土量:V1=长6m×深47m×厚1.2m=339m3新浆储备量:V2=V1×80%=271m3泥浆循环再生处理池容量:V3=V1×=509m3砼灌筑产生废浆量:V4=6m×4m×1.2m =29m3泥浆池总容量:V≥V3+V4=538m3连续墙成槽施工成槽是地连续墙施工的关键工序,成槽约占地下连续墙工期的一半,因此提高成槽的效率是缩短工期的关键。

同时,槽壁形状决定墙体的外形,所以成槽的精度和质量是保证地下连续墙质量的关键,单元槽段之间的接头尽量避免设在转角处。

A. 成槽施工连续墙施工采用跳槽法,施工根据槽段长度与成槽机的开口宽度,确定出首开幅和闭合幅,保证成槽机挖土时两侧邻界条件的均衡性,以确保槽壁垂直,部分槽段采取两钻一抓。

成槽后用超声波检测仪检查成槽质量。

在成槽过程中,严格控制抓斗的垂直度和平面位置,在开挖槽段时,操作手要仔细观察成槽机的监测系统,当X,Y轴任一方向偏差超过允许值时,立即进行纠偏,抓斗贴基坑侧导墙入槽,机械操作要平稳,抓斗出入导墙口时要轻放慢提,防止泥浆掀起波浪,影响导墙下面和后面的土层稳定,并及时补入泥浆,维持槽段中泥浆液面稳定。

成槽施工见下图“成槽施工图”。

成槽施工图:B. 成槽注意事项及操作要领a根据设计图纸确定的地连墙位置,在导墙顶面上测量放线并按编号分段。

b将抓斗就位,就位前要求场地平整坚实,以满足施工垂直度要求,吊车履带与导墙垂直,抓斗要对准导墙中心线,为减少抓斗施工的循环时间,提高功效,每台成槽机配置2台短驳车,将泥渣运至堆料场暂存。

c成槽垂直度控制是关键,成槽施工中注意观察车载测斜仪器图形,发现偏斜随时采用纠偏导板来纠偏,遇到严重不均匀的地层,或纠偏困难的地层时,回填槽孔,重新挖掘。

d边开挖边向导墙内泵送泥浆,保持液面在导墙顶面下30cm-50cm,挖槽过程中随着孔深的向下延伸,要随时向槽内补浆,使泥浆面始终位于泥浆面标高,直至成槽完成。

e灌筑砼前,要测定泥浆面下1m及槽底以上1m处泥浆比重和含砂量,若比重大于,则采取置换泥浆清孔,成槽后沉淀30分钟,然后用抓斗直接捞渣清淤。

f为避免对新浇槽段的混凝土产生扰动,开挖采取跳槽施工。

g成槽过程中,导杆应垂直槽段,抓斗张开,照准标志徐徐入槽抓土,严禁迅速下斗,快速提升,以防破坏槽壁和坍塌,垂直度应控制在设计要求之内,抓斗挖出土直接卸到自卸车上,转运到堆土场。

随着开挖深度增加,连续不断向槽内供给新鲜泥浆,保证泥浆高度,各项泥浆指标要符合技术要求,使泥浆起到良好的护壁作用,防止槽壁坍塌,在遇到含砂量较大的土层,槽壁易塌时,注意加大泥浆比重,适当加入加重剂,当接近槽底时,放慢开挖速度,仔细测量槽深,防止超挖和欠挖。

h挖槽机操作要领抓斗出入导墙口时要轻放慢提,防止泥浆掀起波浪,影响导墙下面、后面的土层稳定。

不论使用何种机具挖槽,在挖槽机具挖土时,悬吊机具的钢索不能松驰,定要使钢索呈垂直张紧状态,这是保证挖槽垂直精度必需做好的关键动作。

挖槽作业中,要时刻关注测斜仪器的动向,及时纠正垂直偏差。

单元槽段成槽完毕或暂停作业时,即令挖槽机离开作业槽段。

C. 成槽开挖精度槽段开挖精度表项目允许偏差检验方法槽段厚度±10mm5m精密钢尺墙体垂直度<L/300超声波测斜仪槽段长度±50mm超声波测斜仪墙顶中心线允许偏差≤30mm全站仪刷壁施工成槽完成后在相邻一幅已经完成地下墙的接头上必然有黏附的淤泥,如不及时清除会产生夹泥现象,造成基坑开挖过程中地下墙渗水,为此必须采取刷壁措施,首先采用成槽机上的侧铲进行清除,然后采用刷壁器,用吊车吊入槽内紧贴接头混凝土面上下刷2-3遍,认真仔细地清刷干净,清刷应在清槽换浆前进行,使新老混凝土接合处干净,确保砼密实。

成槽完成后利用履带吊,起吊专用的刷壁器,在接头上上下反复清刷,确保接头干净,防止渗漏水现象的发生。

十字钢板接头刷壁器及施工清底换浆清槽先采用泵吸反循环法清底,而后采用导管吸泥浆,循环清底,确保清槽质量,清底后槽底泥浆比重小应于,沉渣厚度不大于100mm。

清槽结束后1h,测定槽底沉淀物淤积厚度不大于10cm,槽底-1.0cm处泥浆密度不大于为合格。

在清底换浆全过程中,控制好吸浆量和补浆量的平衡,不能让泥浆溢出槽外或让浆面落低到导墙顶面以下30厘米,清槽结束后,需请监理工程师检验槽深和泥浆比重,合格后方可下钢筋笼。

钢筋笼施工钢筋笼根据地下连续墙墙体设计配筋和单元槽段的划分来制作。

钢筋笼制作在专门搭设的加工平台上进行,拟搭设50m×7.5m的一个加工平台,且保证平台面水平,四个角成直角,并在四个角点作好标志,以保证钢筋笼加工时钢筋能准确定位,钢筋间距符合规范和设计的要求。

钢筋笼施工要点A.纵向钢筋的底端50cm范围内稍向内侧弯折以避免吊放钢筋笼时擦伤槽壁,但向内侧弯折的程度不影响浇灌混凝土的导管插入。

B.在密集的钢筋中预留出导管仓位置,以便于灌筑水下混凝土时插入导管,同时周围增设箍筋和连接筋进行加固。

为防止横向钢筋有时会阻碍导管插入,钢筋笼制作时把主筋放在内侧,横向钢筋放在外侧,槽段的每幅预留两个砼浇注的导管通道口,两根导管相距2~3m,导管距两边1~1.5m,每个导管口设4根通长的φ16mm导向筋,以利于砼灌筑时导管上下顺利。

A. 预埋件控制a钢板预埋件支撑在基坑开挖时架设在预埋钢板焊接后的钢牛腿上。
