1插装阀概述二通插装阀是插装阀基本组件（阀芯、阀套、弹簧和密封圈）插到特别设计加工的阀体内，配以盖板、先导阀组成的一种多功能的复合阀。
因每个插装阀基本组件有且只有两个油口，故被称为二通插装阀，早期又称为逻辑阀。
1.1二通插装阀的特点二通插装阀具有下列特点：流通能力大，压力损失小，适用于大流量液压系统；主阀芯行程短，动作灵敏，响应快，冲击小；抗油污能力强，对油液过滤精度无严格要求；结构简单，维修方便，故障少，寿命长；插件具有一阀多能的特性，便于组成各种液压回路，工作稳定可靠；插件具有通用化、标准化、系列化程度很高的零件，可以组成集成化系统。
1.2二通插装阀的组成二通插装阀由插装元件、控制盖板、先导控制元件和插装块体四部分组成。
图1是二通插装阀的典型结构。
图1二通插装阀的典型结构控制盖板用以固定插装件，安装先导控制阀，内装棱阀、溢流阀等。
控制盖板内有控制油通道，配有一个或多个阻尼螺塞。
通常盖板有五个控制油孔：X、Y、Z1、Z2和中心孔a(见图2)。
由于盖板是按通用性来设计的，具体运用到某个控制油路上有的孔可能被堵住不用。
为防止将盖板装错，盖板上的定位孔，起标定盖板方位的作用。
另外，拆卸盖板之前就必须看清、记牢盖板的安装方法。
图2盖板控制油孔先导控制元件称作先导阀，是小通径的电磁换向阀。
块体是嵌入插装元件，安装控制盖板和其它控制阀、沟通主油路与控制油路的基础阀体。
插装元件由阀芯、阀套、弹簧以及密封件组成(图3)。
每只插件有两个连接主油路的通口，阀芯的正面称为A口；阀芯环侧面的称作B 口。
阀芯开启，A口和B口沟通；阀芯闭合，A口和B口之间中断。
因而插装阀的功能等同于2位2通阀。
故称二通插装阀，简称插装阀。
图3插装元件根据用途不同分为方向阀组件、压力阀组件和流量阀组件。
同一通径的三种组件安装尺寸相同，但阀芯的结构形式和阀套座直径不同。
三种组件均有两个主油口A和B、一个控制口x，如图4所示。
a)方向阀组件b)压力阀组件c)流量阀组件1-阀套2-密封件3-阀芯4-弹簧5-盖板6-阻尼孔7-阀芯行程调节杆图3-89插装阀基本组件2插装阀主要组合与功能2.1插装方向控制阀插装阀可以组合成各式方向控制阀。
插装阀安装尺寸及阀盖 顶杆设计尺寸
TJ系列插装阀型号意义TG…型控制盖板技术规格公称通径/mm 16 25 32 40 50 63 80 100 125 160流量 /（L/min ）△p <0.5MPa 160 400 600 1000 1500 2000 4000 7000 10000 16000 △p <0.1MPa802003005007501000200035005000 8000最高工作压力/MPa31.5工作介质 矿物油、水-乙二醇等介质温度范围/℃ -20～+70 介质粘度范围/（mm 2/s ）5～380（推荐13～54）过滤精度/µm 25 生产厂-公称通径NG16253240506380100125160 b6585102125140180250300380480 d1H73245607590120145180225300 d2H7253445556890110135200270 d316253240506380100150200d4min16253240506380100125200 max203240506380100125150250 d5max46810101216203240 d6M8M12M16M20M20M30M24M30M36M42 d7H13466688101099 m1±0.246587085100125200245300400 m2±0.2253341505875----m3±0.2253341505875----m4±0.223293542.55062.5----m5±0.210.51617233038----t1（上偏差为+0.1，下偏差为0）43587087100130175210257370t2（上偏差为+0.1，下偏差为0）567285105122155205245300425 t311121315172025293145t4对d4min344452647295130155192268对d4max29.540.5485965.586.5120142180243 t520303030354040504050 t620253545453550636274 t72 2.5 2.534455 5.5 5.5 t82 2.5 2.53345578 t9min0.5 1.0 1.5 2.5 2.53 4.5 4.522 t1010101010101010101010 t11max2531425353755773--U0.030.030.030.050.050.050.050.050.050.05 W0.050.050.100.100.100.200.200.200.200.20尺寸/mmNG B D H h m1m2m3d c L安装螺钉16653260104625-112144-M8 25854562.510.558338122164-M12 32102606712704112142224-M16 40125757015855016162264-M20 50140908015100581818 3.5264-M20 631801209018125752020 3.5344-M30尺寸/mmNG B D H h m d L1L2L S 安装螺钉80250145120202002029186～114.535228-M241003001801302524524300100～13841248-M30 1253802251502530040--47-8-M36 1604803001752540080--52-12-M42尺寸/mmNG B D H h m1m2d c L L1L2S 安装螺钉1665325010462511214～12317～25-4-M8 25854552.510.5583312216～13522～32-4-M12 32102606212704114222～15031～41-4-M16 40125757015855016 2.526～14438～5484-M20 501409080151005818 2.526～19048～68104-M20 6318012090181257520 2.534～21861～85124-M30型号F1F4F5F7D8尺寸H/mm5060596060尺寸C/mm22222安装螺钉4-M84-M84-M84-M84-M8尺寸/mmB D H h m1m2dC L安装螺钉25854552.510.55833122164-M12 321026062127041142224-M16 40125757015855016 2.5264-M20 501409080151005818 2.5264-M20 6318012090181257520 2.5344-M30注：①NG50、63另有带W5（NG10）电磁阀安装面盖板，其电磁阀中心线与W3同。
插装阀工作原理
插装阀工作原理
插装阀是一种常见的控制阀，其工作原理主要包括阀芯位置调节和介质流体控
制两个方面。
下面我们将详细介绍插装阀的工作原理。
首先，插装阀的阀芯位置调节是通过阀芯的上下运动来实现的。
当阀芯向下运
动时，阀口打开，介质流体可以顺利通过；当阀芯向上运动时，阀口关闭，介质流体停止流动。
这种阀芯位置调节的工作原理可以通过手动操作或者自动控制来实现，从而实现对介质流体的控制和调节。
其次，插装阀的介质流体控制是通过阀芯和阀座之间的密封来实现的。
当阀芯
向下运动时，与阀座之间形成一个开口，介质流体可以顺利通过；当阀芯向上运动时，阀芯与阀座之间形成一个密封，介质流体被阻止。
这种介质流体控制的工作原理保证了插装阀在工作时的稳定性和可靠性。
在实际工程应用中，插装阀的工作原理可以通过控制阀芯的运动来实现对介质
流体的调节，从而满足不同工况下的流体控制需求。
同时，插装阀还可以根据介质流体的特性和工艺要求进行材料选择，以确保阀门在长期工作中的稳定性和耐久性。
总的来说，插装阀的工作原理主要包括阀芯位置调节和介质流体控制两个方面，通过阀芯的上下运动和阀座之间的密封来实现对介质流体的控制和调节。
这种工作原理保证了插装阀在工程应用中的稳定性、可靠性和灵活性，是一种常见的控制阀类型，在工业生产和流体控制领域有着广泛的应用前景。
插板阀
插板阀目录气动插板阀气动超高真空插板阀CCQ-A超高真空插板阀CC-A首页>>产品中心>>其它真空阀类>>CC-A 系列超高真空插板阀CC-A 系列超高真空插板阀是通过手柄以螺杆传动推动钢球架运动，撑开阀板关闭，又靠弹簧力收拢阀板，打开后再退出的真空阀门。
阀门适用于超高真空系统中接通或截止气流之用。
高真空系统中接通或截止气流之用。
适用的工作介质为洁净的空气和非腐蚀性气体。
主要技术性能适用范围(Pa)105～1.3x10-7阀门漏率(Pa.L/S)DN≤200为≤1.3x10-7DN≥250为≤6.7x10-7阀门烘烤温度（℃）≤150(除传动装置外)开阀时阀板两侧压力差(Pa)≤2.7x103阀板密封件氟橡胶轴封处密封件不锈钢波纹管连接及外形尺寸型号通径(DN)ΦD ΦD0ΦD1ΦD2ΦD3H A n-d L L1B 法兰标准CC-50A 508972.461.655.6/60918-M849316580GB/T6071CC-63A 6311492.182.676.6/651058-M854719080CC-80A 801301109993/6513016-M860722580CC-100A100152130.2120.7114.7/7015216-M8660267100CC-150A150202181171.5165.5/7020220-M8784350100CC-200A200254231.8222.3216.6/8025124-M8882426100CC-250A2503142883082752718530024-M101146570130JB5278CC-300A3003653383533233189035232-M101206613130/订货须知：一、①真空阀产品名称与型号②真空阀口径③真空阀是否带附件二、若已经由设计单位选定公司的ZRSF（H）型电子式三通电动调节阀型号，请按ZRSF（H）型电子式三通电动调节阀型号相关产品：电磁真空带充气阀DDC-JQ系列电磁真空带充气阀DDC-JQ-B系列低真空电磁压差充气阀DYC-JQ系列电磁真空压差式充气阀DYC-JQ、GYC-JQ系列电磁高真空充气阀GQC系列电磁高真空带充气阀GDC-Q5型电磁高真空挡板阀GDC-J系列气动高真空挡板阀GDQ系列高真空挡板阀GD-J系列电、气动高真空挡板阀GDQ-J(b)系列(带波纹管密封)气动高真空挡板阀GDQ-J(b)-A系列(带波纹管密封)手动高真空挡板阀GD-J(b)系列(带波纹管密封)常闭型气动高真空挡板阀GDQ-J-A系列三通式气动高真空挡板阀GDQ-JS系列电磁高真空挡板阀GDC-5型高真空蝶阀GI系列高真空蝶阀GI-A系列高真空蝶阀GI-C系列气动高真空蝶阀GIQ系列气动高真空蝶阀GIQ-A系列气动高真空蝶阀GIQ-B系列气动高真空蝶阀GIQ-AB系列电动高真空蝶阀GID系列电动高真空蝶阀GID-A系列真空(压力)球阀GU系列气动真空(压力)球阀GUQ系列电动真空(压力)球阀GUD系列高真空微调阀GW-J-T系列高真空隔膜阀GM系列活塞角座阀J611F系列真空流量调节阀ZT-B系列超高真空插板阀CC-A系列气动超高真空插板阀CCQ-A系列气动插板阀一、产品[插板阀]的详细资料：产品型号：SCZ产品名称：插板阀产品特点：插板阀报价本产品驱动装置可采用电动、气动、手动、伞齿轮转动等装置。
阀门型号及含义说明
阀门型号及含义说明之袁州冬雪创作一、通用阀门：所有阀门型号都有下面七个单元组成：1 2 3 4 5—— 6 7通常应暗示阀门类型、驱动方式、毗连形式、布局特点、密封面资料、公称压力、阀体资料等.以下图为例：1、阀门类型代号：即：Z 闸阀 J截止阀 L节省阀 H止回阀和底阀 Q球阀 X旋塞阀D蝶阀 A平安阀 S蒸汽疏水阀 Y减压阀G隔膜阀注明：当阀门还具有其它功能作用或带有其它特异布局时，在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“D”为低温阀门（低于－40℃）；代号前加“B”为保温的阀门（带加热套）；防火型 F；缓闭型 H.（2）截止阀类型代号前加“W”，暗示波纹管密封阀门.（3）闸阀类型代号前加“P”暗示用于排渣系统阀门，加“X”或“K”为排渣用泥浆阀.（4）在地下水用闸阀类型代号前加“S”暗示竖式装置，加“W”暗示卧式装置.（5）在地下水用闸阀类型代号前加“D1”、“D2”暗示短系列，加“Q”暗示球蝶阀，加“S”暗示用于地下管网蝶阀.2、传动方式代号：即：0电磁动 1电磁-液动 2电-液动 3蜗轮（蜗杆） 4正齿轮 5锥齿轮 6气动 7液动 8气-液动 9电动若为手动则省略注明：对于齿轮、手柄、扳手等直接传动或自动阀门（平安阀、减压阀、疏水阀、手轮直接毗连阀杆操纵布局形式的阀门）本代号省略，不暗示；对于气动或液动机构操纵的阀门，常开式用6K、7K暗示，常闭式用6B、7B暗示，气动带手动用6S暗示.防爆电动装置的阀门用9B暗示，户外耐热式用9R暗示.3、毗连方式代号：即：1内罗纹 2外罗纹 4法兰式 6焊接式 7对夹式 8卡箍 9卡套4、布局形式代号阀门布局形式用1位阿拉伯数字暗示，如下：（一）闸阀布局形式代号：即：0楔式弹性闸板 1楔式单闸板 2楔式双闸板3平行式单闸板 4平行式双闸板（二）截止阀、截流阀布局形式代号：即：1直通式 4角式 5直流式（三）止回阀布局形式代号：即：1直通式 2升降立式 3升降角式6旋启单瓣式（四）平安阀布局形式代号：（五）调节阀布局形式代号：（六）球阀布局形式代号：即：1浮球直通式 7固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀布局形式代号：注明：布局形式如为杠杆式平安阀，在布局形式代号前加“G”，1代表单杆微启，2代表单杆全启，3代表双杆微启，4代表双杆全启.5、密封面材质代号：（用汉语拼音字母暗示）注：当阀座与阀瓣材质分歧时，用底硬度资料代号暗示（隔膜阀除外）即：H合金钢 Y硬质合金 F氟塑料 T铜合金 P渗硼钢 X橡胶N尼龙塑料 B锡基轴承合金（巴氏合金） Q衬铅 J衬胶C、P 陶瓷、渗硼钢 W本体材质( 碳化钨硬质合金 )6、公称压力代号：公称压力数值用阿拉伯数字直接暗示，并用短线与前五个单元分开.公称压力数值是MPa的10倍，.①当介质最高温度小于450℃时，直接标注公称压力.②当介质最高温度大于450 ℃时，需标注工作温度和工作压力.③工作压力用“P”做标记，在“P”右下角附加工作温度数字，该数值是介质最高温度数值除以10所得的整数.7、阀体资料代号：阀体资料代号用汉语拼音字母暗示.PN≤≥2.5MPa的碳素钢阀体省略本代号.即：T铜及铜合金 C碳素钢 P 18-8系不绣钢 H Cr13系不锈钢Q球墨铸铁 Z灰铸铁 K可断铸铁 L铝合金示例：（DN暗示口颈）Z41Y-16C DN400 闸阀，手动，法兰毗连，平行式双闸板，硬质合金密封面，公称压力16公斤，阀体材质为铸钢口径400 J11T-16K DN40 截止阀，手动，内罗纹毗连，直通式，铜合金密封面，公称压力16公斤，阀体材质为可锻铸铁口径40 H41W-10T DN150 止回阀，手动，法兰毗连，全（密封面与阀体都为铜），公称压力10公斤，口径150D941X—16C DN450 软密封蝶阀，电动，法兰毗连，直通式，橡胶密封面，公称压力为16公斤，阀体材质为铸钢，口径450二、双偏心半球阀类型暗示方法：阀门型号都有下面七个单元组成：1 2 3 4 5 --- 6 71、BQ双偏心半球阀2、传动方式代号：3蜗轮 5伞齿轮 6气动 9电动3、毗连方式代号：4法兰式 6焊接式4、布局形式代号1直通式 5直流式 7管线直通式（通径）5、密封面材质代号W不锈钢适应介质水、蒸汽、污水、纸浆.M合金适应介质溶液及浆液.67暗示内容同上.6、示例BQ341M2—16C DN200 双偏心半球阀蜗轮传动，法兰毗连，直通式，耐磨合金密封面，公称压力16公斤，阀体材质铸钢，口径200三、料浆阀：1、SJS :Y型料浆阀(50kg以下可缩写为JS)2、口径DN200（包含DN200）及以下一般为手动.（例如：SJS45Y-16C DN150；SJS45Y-16C DN200）；口径200以上的为齿轮传动（例如：SJS545Y-16C DN250）.角式放料阀、放料阀、管接放料阀及特种长筒放料阀与以上要求相同.3、碳钢C 不锈钢P .4、类型暗示方法：有下面七个单元组成：1 2 3 4 5 --- 6 7类型代号：FS角阀 FSb平板式放料角阀 FB:阀杆向下加长角阀TY：阀杆向上加长角阀234567暗示内容同上.5、示例SJS545Y—16C DN300 Y型料浆阀蜗轮传动，法兰毗连，直流式，硬质合金密封面，公称压力16公斤，阀体材质碳钢，口径300 FSb44Y—16C DN100 平板式放料角阀，手动，法兰毗连，角式，硬质合金密封面，公称压力16公斤，阀体材质铸钢，口径100 FSb544Y—16C DN350 平板式放料角阀，齿轮传动，法兰毗连，角式，硬质合金密封面，公称压力16公斤，阀体材质铸钢，口径350。

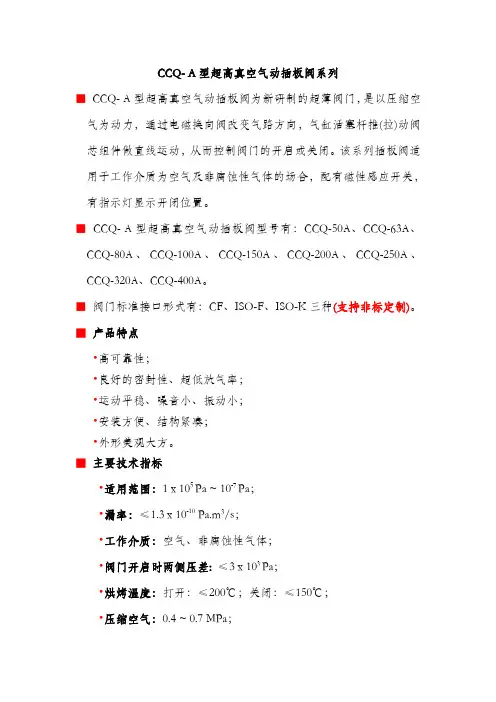

A型超高真空气动插板阀系列CCQ
CCQ-A型超高真空气动插板阀系列
■CCQ-A型超高真空气动插板阀为新研制的超薄阀门，是以压缩空气为动力，通过电磁换向阀改变气路方向，气缸活塞杆推(拉)动阀芯组件做直线运动，从而控制阀门的开启或关闭。
该系列插板阀适用于工作介质为空气及非腐蚀性气体的场合，配有磁性感应开关，有指示灯显示开闭位置。
■CCQ-A型超高真空气动插板阀型号有：CCQ-50A、CCQ-63A、CCQ-80A、CCQ-100A、CCQ-150A、CCQ-200A、CCQ-250A、CCQ-320A、CCQ-400A。
■阀门标准接口形式有：CF、ISO-F、ISO-K三种(支持非标定制)。
■产品特点
•高可靠性；
•良好的密封性、超低放气率；
•运动平稳、噪音小、振动小；
•安装方便、结构紧凑；
•外形美观大方。
■主要技术指标
•适用范围：1x105Pa~10-7Pa；
•漏率：≤1.3x10-10Pa.m3/s；
•工作介质：空气、非腐蚀性气体；
•阀门开启时两侧压差:≤3x103Pa；
•烘烤温度：打开：≤200℃；关闭：≤150℃；
•压缩空气：0.4~0.7MPa；
•电源：
气动驱动：AC220V、AC110V、AC24V、DC24V、DC12V，50Hz，AC：3.5VA或DC：3.0W；
•首次保养循环次数：10000次；
•安装位置：任意；
•阀门开启或关闭时间：
气动驱动：DN50~DN100≤3s，DN150~DN250≤5s
DN320~DN400≤10s；
•阀门位置指示：
气动驱动：带有启闭位置指示开关（磁感应开关）；
备注：本公司生产的所有类型阀门均支持非标定制。
插装阀的安装与拆卸

缓冲器以及液控先导阉等，淼主插件通径较大时， 为了改善其动态特性，也可以用较小邋径的插装 件进行两级控铡。控制盖板３是由盖板体、节流螺 塞、先导控制元件及其他附件组成，主要功麓是 固定插装组件１，安装先导控制阀２和沟通阀块内 鲶控裁漓路。控制盖板可以分为方向控制盖板、 压力控制盖板和流蘸控制盖板３大类，警具有２种 以上功能时，称为复合控制盖板。集成阀块４用来 安装插装缝件、控测盖板和茭它控制阕，沟通主 要油路。二通插装阀安装孔的连接尺寸标准为
５７８．８９
５７０．１８
２６．６４
２５．７３
２５．３４
０．６６５５
１５
５６４．３４
５５６．８９
５７６．１９
２５．０８
２４．７５
２５．６１
０．４３２６
２０
５０４．３９
５１６．３３
５０１．６６
２２．４２
２２．９５
２２．３０
０．３４６８
——
Ｒ ２１．２１ ２７．４８ ２５．９０ ２５．１５ ２２．５５
Ｇ ０．０４１７ ０．（）２５８ ０．０２５７ ０．０１７２ ０．０１５４
图５二通插装阀的插装组件阀套的简易拆卸工具 拆卸二通插装阀时应该注意以下几点： （１）先卸压、断电，再拆电线。 （２）在拆卸控制盖板时，如果阀块上没有定 位销孑Ｌ的应该标记其原来的位置，以免出错。 （３）在拆卸的过程中要注意不要划伤阀套内 孔和阀块的插孑Ｌ。 ２．２螺纹插装阀的拆卸 螺纹插装阀的拆卸较为简单，只要用扳手旋
（３）如遇到插装组件的弹簧特别硬时，应先 用长螺钉安装控制盖板，等压到合适的位置时再 换用短螺钉安装。 １．２螺纹插装阀的安装
螺纹插装阀的安装方式是将螺纹直接旋入阀 块的插孔里，安装拆卸简单快捷。螺纹插装阀典 型结构图如图３所示，由阀套、阀芯、阀体、密封 件、控制部件（弹簧座、弹簧、调节螺杆、磁性 体、电磁线圈、弹垫等）等组成。螺纹插装阀有 二通、三通、四通等型式；方向阀有单向阀、液 控单向阀、梭阀、液动换向阀、手动换向阀、电 磁滑阀、电磁球阀等；压力阀有溢流阀、减压阀、 顺序阀、平衡阀、压差溢流阀、负载敏感阀等； 流量阀有节流阀、调速阀、分流集流阀、优先 阀等。
