浅谈 CRH380BL 型动车组受电弓原理
CRH380AL型动车组受电弓工作原理浅析
CRH380AL型动车组受电弓工作原理浅析 摘要：CRH380A动车组，编组16列，目前运行速度300km/h，如此高的运行速度，旅客们对动车组乘坐的舒适性和安全性也提出了很高的要求。
但要达到这一目标稳定的动力输出是必不可少的，要提供稳定动力输出，高压供电系统的稳定是基础。
而提到动车组高压供电系统，就不得不提到受电弓。
关键词：动车组；动力输出；高压供电系统；受电弓 高压供电系统是动车组关键技术之一，而受电弓的表现直接关系到动车组高压供电系统的稳定性。
在动车组的检修过程中，对受电弓的检查和试验是相当严格的，是绝对不能有半点失误的。
任何一点失误，都有可能对动车组的运行造成极其恶劣的影响。
现在结合日常的工作，对动车组受电弓的组成及工作原理进行简要的介绍。
一、受电弓概述 CRH380AL动车组使用的受电弓型号为DSA380，弓头长1950mm，滑板长1576mm，质量（不包括绝缘子和阀板）为117kg，其结构如下图： 图1 受电弓结构 主要参数： （1）最小绝缘距离：≥310mm （2）最大电流：1000A （3）短路电流：35kA（60ms） （4）车辆静止时最大电流：80A （5）受电弓落弓时高度：666mm （6）静态接触压力为80N、可调 （7）最大集电头（弓头）宽度：1950mm（+0/-10mm） （8）两根滑板中心线距离：约580mm （9）滑板材料：渗金属碳 （10）弓角材料：部分绝缘 （11）最大上升时间：10s （12）最大下降时间：10s （13）下降310mm的最大时间：3s （14）ADD释放后，故障受电弓降到考核高度下200mm处的最大时间：1.0s （15）输入空气压力：4～10bar （16）形式及管径：内螺纹/G 1/2’ 二、工作原理 1.升降弓工作原理 当受电弓的电磁阀得电时，压缩空气也经过减压阀、电控阀一路向气囊（17）充气，同时一路向受电弓的集电头上的滑板气腔内充气；当气囊内气压达到一定压力时，受电弓开始升弓，与接触网接触集取电流。
CRH380B型动车组受电弓
受电弓安装的电气安全距离：
电气安全距离包括电气间隙，爬电距离和绝缘穿透距离。 爬电距离/Creepage Distance: 在两个导 电部分之间沿绝缘材料表面的最短距离 电气间隙/Electrical Distance：两相邻导 体或一个导体与相邻电机壳表面的沿空 气测量的最短距离。
平衡系统
受电弓平衡系统
受电弓平衡系统由气囊及弹性连 接轴构成。当压力空气充至气囊 时，气囊膨胀，在一端固定的情 形下，另一端拉动其上的弹性连 接轴，实现升弓。
受电弓控制阀板组成
受电弓控制阀板由气路控制 单元及电子控制单元构成， 实现对受电弓的主动精确控制。 该控制单元（VL100749 - 0100） 有以下功能： - 受电弓升弓命令 - 受电弓升弓速度控制 - 受电弓降弓速度控制 - 在额定静力下控制气囊内压力 - 过滤气动控制单元的压力空气 - 在维护过程中命令受电弓升弓 - 提供受电弓升降弓信息。
四、客户处组装及调试 受电弓主体安装步骤：
1. 2. 3. 4. 5. 利用4个M16将三个10号绝缘子固定到车顶（M16螺栓不 在供货范围）。 将受电弓放到10号绝缘子上并用14号M16螺栓和垫片固 定。 取下吊装工具。 连接20号APIM为气路连接。 确保受电弓处在落弓位置。
注意： 吊装受电弓时应使用受电弓底架上的三个吊装孔。 吊装过程中注意保护弓角
•Insulation EN 50.124 绝缘 EN50.124 - 25,000 V .............................................................. 310 mm
•Vehicle maximum speed (on OHL 25 kV) 最大运行速度（接触网电压25kV）...............................380km/h •Ambient temperature (during operation) 环境温度（处在运行状态下） - Min 最小...................................................................... - 25 °C - Max 最大.................................................................... + 40 °C •Ambient temperature (storage) 环境温度（储存状态） - Min最小 ...................................................................... - 33 °C - Max最大..................................................................... + 70 °C

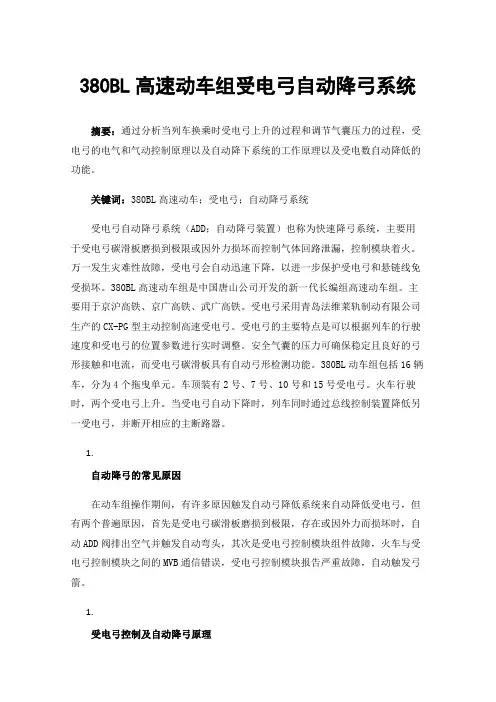

380BL高速动车组受电弓自动降弓系统
380BL高速动车组受电弓自动降弓系统摘要：通过分析当列车换乘时受电弓上升的过程和调节气囊压力的过程，受电弓的电气和气动控制原理以及自动降下系统的工作原理以及受电数自动降低的功能。
关键词：380BL高速动车；受电弓；自动降弓系统受电弓自动降弓系统（ADD；自动降弓装置）也称为快速降弓系统，主要用于受电弓碳滑板磨损到极限或因外力损坏而控制气体回路泄漏，控制模块着火。
万一发生灾难性故障，受电弓会自动迅速下降，以进一步保护受电弓和悬链线免受损坏。
380BL高速动车组是中国唐山公司开发的新一代长编组高速动车组。
主要用于京沪高铁、京广高铁、武广高铁。
受电弓采用青岛法维莱轨制动有限公司生产的CX-PG型主动控制高速受电弓。
受电弓的主要特点是可以根据列车的行驶速度和受电弓的位置参数进行实时调整。
安全气囊的压力可确保稳定且良好的弓形接触和电流，而受电弓碳滑板具有自动弓形检测功能。
380BL动车组包括16辆车，分为4个拖曳单元。
车顶装有2号、7号、10号和15号受电弓。
火车行驶时，两个受电弓上升。
当受电弓自动下降时，列车同时通过总线控制装置降低另一受电弓，并断开相应的主断路器。
1.自动降弓的常见原因在动车组操作期间，有许多原因触发自动弓降低系统来自动降低受电弓，但有两个普遍原因，首先是受电弓碳滑板磨损到极限，存在或因外力而损坏时，自动ADD阀排出空气并触发自动弯头，其次是受电弓控制模块组件故障，火车与受电弓控制模块之间的MVB通信错误，受电弓控制模块报告严重故障，自动触发弓箭。
1.受电弓控制及自动降弓原理CX-PG受电弓的控制分为两部分：电气控制和气动控制。
安全气囊、ADD阀和碳滑板安装在车顶受电弓上，其余部分集成为控制模块并安装在受电弓下方。
在列车的车顶上，图1显示了CX-PG受电弓控制原理的示意图。
1.气动控制原理1.受电弓升弓过程的阶段首先是空气压力大于上阀体，压力空气会推动ADD 阀膜板上移（膜板上方弹簧被向上压缩）并脱离 ADD 阀排风口，压力空气与 ADD 阀排风口联通，在升弓初期会出现 ADD 阀对外短暂排风的现象。

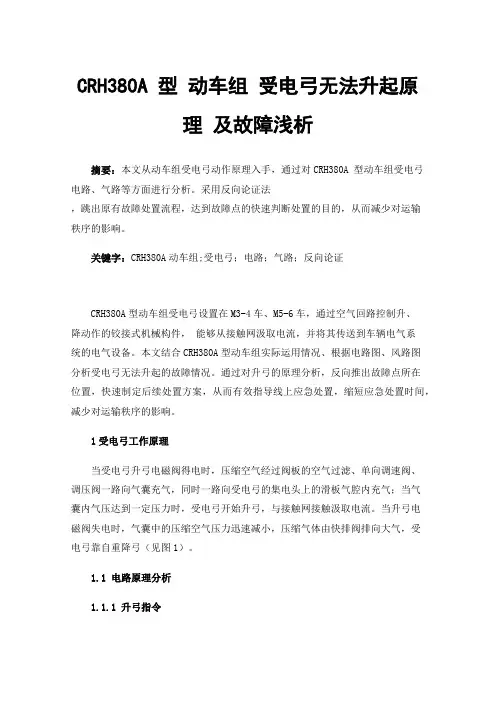

CRH380A型动车组受电弓无法升起原理及故障浅析
CRH380A 型动车组受电弓无法升起原理及故障浅析摘要：本文从动车组受电弓动作原理入手，通过对CRH380A 型动车组受电弓电路、气路等方面进行分析。
采用反向论证法，跳出原有故障处置流程，达到故障点的快速判断处置的目的，从而减少对运输秩序的影响。
关键字：CRH380A动车组;受电弓；电路；气路；反向论证CRH380A型动车组受电弓设置在M3-4车、M5-6车，通过空气回路控制升、降动作的铰接式机械构件，能够从接触网汲取电流，并将其传送到车辆电气系统的电气设备。
本文结合CRH380A型动车组实际运用情况、根据电路图、风路图分析受电弓无法升起的故障情况。
通过对升弓的原理分析，反向推出故障点所在位置，快速制定后续处置方案，从而有效指导线上应急处置，缩短应急处置时间，减少对运输秩序的影响。
1受电弓工作原理当受电弓升弓电磁阀得电时，压缩空气经过阀板的空气过滤、单向调速阀、调压阀一路向气囊充气，同时一路向受电弓的集电头上的滑板气腔内充气；当气囊内气压达到一定压力时，受电弓开始升弓，与接触网接触汲取电流。
当升弓电磁阀失电时，气囊中的压缩空气压力迅速减小，压缩气体由快排阀排向大气，受电弓靠自重降弓（见图1）。
1.1电路原理分析1.1.1升弓指令受电弓升弓指令可以通过操作主控端司机室的升弓旋钮，也可以通过MON屏远程切除界面发出。
下面分别就两种升弓方式的原理进行说明：远程控制（见图2）：通过主控端MON屏上远程切除界面选择需要操作受电弓，由车辆信息控制终端装置使UR04继电器得电，得电后其辅助触点闭合使PanUR、PanUR1继电器得电。
图1受电弓工作原理图2远程升弓升弓旋钮控制（见图3）：操作主控端司机室配电盘上的【受电弓切换开关】，对升04、06车受电弓进行选择选择。
升04车弓时106Y线得电，升06车弓时106X线得电。
106Y/106X线励磁条件有（见图3）：①102线有电，司机室【受电弓·VCB】断路器闭合；②110线04、06车EGS限位开关处于闭合状态（升弓前04/06车EGS打开）；③111线02、04、06车VCB限位开关处于闭合状态（升弓前02、04、06车VCB 打开）；④主控端激活继电器MCR励磁；⑤控端VCB辅助继电器VCBRR励磁；⑥主控端接地保护开关继电器(EGSR)励磁；⑦非主控激活继电器MCRR励磁。
关于受电弓受电弓距离说明
关于CRH380BL动车组受电弓距离以及技术参数1、CRH380BL布置动车组的动力及辅助供电配置见图：
动车组动力及辅助供电配置
2、受电弓各弓距离：
CRH380BL动车组受电弓对称布置，从第一个受电弓（15车/02车）开始，受电弓距离依次为108200mm，90415mm，108200mm。
3、运用说明：
CRH380BL是双弓受流，正常工作状态是开口方向受电弓升起，也就是在16车为主控车的时候，10车和02车受电弓同时升弓受流，10车和02车受电弓弓间距约为198615mm（198.615m）；反之01车为主控车，07车和15车受电弓同时升弓受流，07车和15车受电弓弓间距同样约为198615mm（198.615m）4、受电弓关键技术参数见下表。
浅析CRH3型动车组受电弓工作原理及调试
浅析CRH3型动车组受电弓工作原理及调试摘要：CRH3型动车组受电弓是从接触网上受取电流的一种受流装置。
受电弓靠滑动接触受流，是动车组与固定供电装置之间连接的环节，其性能的优劣性直接影响到动车组工作的可靠性。
随着动车组运行速度的不断提高，对其受电弓性能，调试过程工作原理提出了越来越高的要求，探讨受电弓工作原理保证其性能稳定，实现动车组安全运行。
关键词：动车组；受电弓；原理；调试A brief analysis of the working principle and debugging of pantograph of CRH3emuAbstract：The model CRH3 pantograph is a current receiving device from the contact network.The pantograph receives the current by sliding contact, which is the link between the emu and the fixed power supply device.With the continuous improvement of the running speed of emu, higher and higher requirements are put forward for the pantograph performance and the working principle of the debugging process.Keyword:EMU;Pantograph;The principle;debugging引言受电弓是利用车顶接触网获取和传递电流的机械组成。
受电弓由气囊组成的气动平衡系统控制，该气囊的压力空气由气动控制单元提供。
在压力空气作用下气囊产生扭矩，通过凸轮及弹性连接轴作用在下臂的铰链处，从而使受电弓根据设定速度升弓。
简述受电弓的工作原理
简述受电弓的工作原理
受电弓是电气化铁路机车车辆上的一种重要设备，其作用是将电网上的电能传输到机车车辆上，为其提供动力。
受电弓的工作原理可以简单地归纳为三个步骤：接触、导流、传输。
首先是接触。
受电弓的主体部分是由一根导电杆组成，它安装在机车车辆的屋顶上，通过一个可伸缩的机构与电线接触。
在机车车辆行驶过程中，导电杆不断地与电线接触，从而建立起机车车辆与电网之间的电气连接。
接下来是导流。
当导电杆与电线接触时，电能通过导电杆进入机车车辆内部的接触网系统。
接触网系统是由一组导电线构成的，它们悬挂在铁路轨道的两侧，与导电杆接触后，电能就可以通过接触网系统进入机车车辆内部。
最后是传输。
一旦电能进入机车车辆内部，它就需要通过转换器和控制器进行处理，最终驱动机车车辆行驶。
转换器主要负责将高压直流电转换为低压直流电，并将电能传输给机车车辆的牵引电机，从而使机车车辆产生牵引力。
控制器则负责监控电能的传输和牵引力的产生，保证机车车辆能够稳定、高效地运行。
受电弓的工作原理虽然看似简单，但其背后涉及到了众多的电学、机械学等知识。
为了保证受电弓的正常工作，需要对其进行定期的检修和维护，以确保其各个部件的良好运行。
同时，还需要对铁路
电气化系统进行严格的管理和监控，保证电能的传输和使用安全可靠。
关于受电弓受电弓距离说明
关于CRH380BL动车组受电弓距离以及技术参数1、CRH380BL布置动车组的动力及辅助供电配置见图：
动车组动力及辅助供电配置
2、受电弓各弓距离：
CRH380BL动车组受电弓对称布置，从第一个受电弓（15车/02车）开始，受电弓距离依次为108200mm，90415mm，108200mm。
3、运用说明：
CRH380BL是双弓受流，正常工作状态是开口方向受电弓升起，也就是在16车为主控车的时候，10车和02车受电弓同时升弓受流，10车和02车受电弓弓间距约为198615mm（198.615m）；反之01车为主控车，07车和15车受电弓同时升弓受流，07车和15车受电弓弓间距同样约为198615mm（198.615m）4、受电弓关键技术参数见下表。
浅谈 CRH380BL 型动车组受电弓原理
浅谈 CRH380BL 型动车组受电弓原理摘要：针对CRH380BL型动车组受电弓软连线、支持绝缘子磨损断裂较为严重问题，结合受电弓结构特点和CRH380BL型动车组运行实际情况进行分析，提出了相应的改进措施和建议，以确保动车组正常运用安全。
关键词：受电弓软连线；支持绝缘子；故障；改进措施引言：受电弓是动车组极其重要的电器部件，受电弓用于从接触网向电气操作的车辆供应电流，并使集电头适应接触网系统。
通过三个支承绝缘子连接到车辆。
CRH380型动车组采用SS400型单臂受电弓。
单臂受电弓由带支承绝缘子的底架升降传动装置框架集电头带有自动下降装置(ADD)的气动设备等主要部件组成：1 CRH380型动车组受电弓运行故障描述受电弓是动车组极其重要的电器部件，用来把接触网25kV的电能传导给车内高压设备。
经过车辆长期在线上运行，虽然受电弓具有较好的气动力模型和气流调整装置，能有效改善受电弓的气动力稳定性，保证弓头位置稳定，整体性能基本适应动车组运行需要。
但是受电弓各软连线、支持绝缘子由于设计和材料的原因，磨损断裂较为严重（软连线、绝缘子新品使用时间分别仅为6天与18天），这些不仅造成工作量和材料成本的增加，而且还容易造成受电弓各轴承的电蚀和绝缘距离的降低，影响受电弓的正常性能的发挥。
在车辆的正常运行中，换修率明显高于其他电器部件。
2 CRH380型动车组受电弓运行故障原因分析2.1 接触网硬点及弓网匹配产生的交变剪切应力接触网接触悬挂的一个重要指标就是弹性均匀，由于接触悬挂本身存在弹性差异，如果在接触悬挂或接触线的某些部位有附加重量、偏斜的线夹和安装不良的分相分段器，在电动车组高速运行情况下，受电弓就可能出现不正常波动或摆动，甚至出现撞弓、碰弓现象。
形成这种现象的本征状态称为硬点。
硬点是一种结构的本征缺欠，并且是相对的，在已定的接触网结构下列车速度越高硬点表现越明显。
硬点是一种有害的物理现象，它会加快接触导线和受电弓滑板的异常磨耗和撞击性损害，撞击力还会向受电弓其他部件传递。
动车组主动控制受电弓工作原理及故障分析
动车组主动控制受电弓工作原理及故障分析引言：主动控制受电弓可以有效改善受电弓接触网之间的动态特性，既可以保证弓网之间的稳定受流，又可以有效降低弓网磨耗。
充分了解受电弓的结构特点、工作原理、调试试验，可以使我们更好的掌握受电弓检修技术，在运用维护、故障处理、工艺完善等方面积累经验，为制定合理、完善的检修规程提供现场实际指导。
1.受电弓的结构与工作原理分析主动控制型受电弓，以列车速度和受电弓位置参数为依据，通过电空集成的控制模块对受电弓气囊压力进行主动控制，进而间接的控制受电弓与接触网之间的接触压力。
其具体结构如下：（1）受电弓的主要的结构1.底架与铰链系统2.下臂3.上臂4.下拉杆5.上拉杆6.平衡系统-气囊7.集电头8.气动ADD阀9.APIM装置①底架与铰链系统底架（1）的刚性装置由焊接轮廓部分组成，包括：联合悬挂系统、阻尼器、平衡系统；铰链系统由焊接钢管组成，包括以下组件：下臂（2）、下拉杆（4）、上臂（3）上拉杆（5）这些组件确保了弓头的垂向运动。
②平衡系统平衡系统由气囊组成，气囊通过下臂的凸轮/弹性连接轴传递扭矩作用。
该平衡系统的一侧安装在支架上，另一侧悬挂在下臂（在弹性连接轴水平上）的凸轮上。
该系统的实现平衡联接，确保受电弓与接触网之间保持持续稳定的接触力。
③集电头集电头由带有弓头装置的铰链组成。
该弓头实现为受电弓传递电流的功能，并允许在相互运动状况下与接触网接触。
④ADD（自动降弓装置）系统ADD系统可以在碳滑板损坏时使受电弓自动快速地降弓。
降弓之后，如果碳滑板未修复，它可以阻止受电弓升弓。
它以安装在受电弓支架上的一个气动ADD阀（8）为基础，通过空气管（包括碳滑板）作用。
在正常运行情况下（碳滑板无损坏），气动阀是关闭的。
在碳滑板损坏的情况下，排出的空气气流将气动阀打开，实现自动降弓。
压力开关提供碳滑板（低电流接触）损坏的信息，气囊压力下降，受电弓自动降弓。
2.主动控制受电弓主动控制逻辑以及模块介绍（1）CRH380B(L)主要的控制逻辑首先根据线路接触网参数和以往的运营经验在控制单元内设置速度。
CRH380AL型动车组受电弓工作原理浅析
CRH380AL型动车组受电弓工作原理浅析摘要：CRH380A动车组，编组16列，目前运行速度300km/h，如此高的运行速度，旅客们对动车组乘坐的舒适性和安全性也提出了很高的要求。
但要达到这一目标稳定的动力输出是必不可少的，要提供稳定动力输出，高压供电系统的稳定是基础。
而提到动车组高压供电系统，就不得不提到受电弓。
关键词：动车组；动力输出；高压供电系统；受电弓高压供电系统是动车组关键技术之一，而受电弓的表现直接关系到动车组高压供电系统的稳定性。
在动车组的检修过程中，对受电弓的检查和试验是相当严格的，是绝对不能有半点失误的。
任何一点失误，都有可能对动车组的运行造成极其恶劣的影响。
现在结合日常的工作，对动车组受电弓的组成及工作原理进行简要的介绍。
一、受电弓概述CRH380AL动车组使用的受电弓型号为DSA380，弓头长1950mm，滑板长1576mm，质量（不包括绝缘子和阀板）为117kg，其结构如下图：图1 受电弓结构主要参数：（1）最小绝缘距离：≥310mm（2）最大电流：1000A（3）短路电流：35kA（60ms）（4）车辆静止时最大电流：80A（5）受电弓落弓时高度：666mm（6）静态接触压力为80N、可调（7）最大集电头（弓头）宽度：1950mm（+0/-10mm）（8）两根滑板中心线距离：约580mm（9）滑板材料：渗金属碳（10）弓角材料：部分绝缘（11）最大上升时间：10s（12）最大下降时间：10s（13）下降310mm的最大时间：3s（14）ADD释放后，故障受电弓降到考核高度下200mm 处的最大时间：1.0s（15）输入空气压力：4～10bar（16）形式及管径：内螺纹/G 1/2’二、工作原理1.升降弓工作原理当受电弓的电磁阀得电时，压缩空气也经过减压阀、电控阀一路向气囊（17）充气，同时一路向受电弓的集电头上的滑板气腔内充气；当气囊内气压达到一定压力时，受电弓开始升弓，与接触网接触集取电流。
动车受电弓工作原理
动车受电弓工作原理
动车受电弓是一种用于供给高速动车组列车电能的设备。
其工作原理基于下面的几个步骤：
1. 垂直压力：动车受电弓的安装位置通常位于列车车顶前端部分。
当列车行驶时，受电弓的顶部与接触导线接触并施加垂直压力。
这个压力确保了良好的接触，使电能能够传输到列车。
2. 弧形接触：受电弓的接触部分通常采用弧形设计，以适应导线的形状。
这个设计可以提供更大的接触面积，提高传输效率，并减少接触点的磨损。
3. 导线接触：当受电弓接触导线后，电能从导线传输到受电弓上的接触点。
受电弓通常由导电材料制成，如铜或铝，以便将电能尽快传输到列车的电气系统中。
4. 导电材料：受电弓的导电材料具有较低的电阻，以减小电能传输时的能量损耗。
导电材料还需要具备足够的强度和耐磨性，以应对列车高速行驶时的振动和摩擦。
5. 自动调整：动车受电弓通常具备自动调整功能，能够自动跟踪和适应导线的位置和高度变化。
例如，在列车通过曲线或高架桥时，导线的高度可能会发生变化，受电弓可以通过自动调整来保持恰当的接触。
总的来说，动车受电弓通过施加垂直压力和接触导线来实现电
能传输。
这个设计能够确保电能的高效且可靠地传输，为动车组列车提供持续的动力供应。
CRH380B型动车组受电弓资料
•Extending伸长量
••••Maximum 最大值 D4....................... 2.600 m Max.functional height D3最大功能高度 D3 .......... 2.400 m Min. functional height D2最小功能高度D2 .......... 0.300 m Lowered pantograph D1 受电弓最低位 D1........... 0.630 m
•Collector 弓头受流板
Dimensions 尺寸 Length L长度L............ 1,950 mm ± 10 Height H高........ 341 mm ± 5 (at nominal static force在额定静电压下)
- Collecting bar wear 受流板磨损 Type – material类型-材料............. copper impregnated carbon 渗 铜碳条 Wearing height磨损高度.......................... 5 mm Width 宽度............................................... 54 mm - Horns弓角 .............................................insulated绝缘
Picture for information only/ 此图仅供参考
•Nominal static force额定静止力
- On OHL 25 kV接触网上................................................ 70 N
动车组受电弓工作原理
动车组受电弓工作原理
嘿，朋友们！今天咱们要来聊聊动车组受电弓的工作原理，这可真是个神奇又有趣的东西啊！
你想想看，动车组那么快地在铁路上飞驰，它的动力从哪儿来呢？这就
得靠受电弓啦！就好像一个饥饿的人要吃东西才能有力气，动车组也要通过受电弓“吃”到电才能欢快地跑起来呀！
受电弓就像是动车组的“手臂”，它高高地伸起来，去和头顶上的电线亲密接触。
好比人伸手去拿喜欢的东西一样。
当受电弓和电线碰到一起时，电流就源源不断地流进了动车组，让它动力十足！比如说，你正在开着一辆电动汽车，那充电桩不就像是受电弓，给车输送着能量嘛。
你可能会问，那受电弓和电线接触的时候不会出问题吗？嘿，当然不会啦！工程师们可是想得很周到呢！受电弓上有各种精巧的设计，能让它和电线稳定又安全地接触。
这就像是两个好朋友，手牵手很和谐地在一起。
你知道吗，受电弓还有个很重要的任务，就是要适应不同的速度和环境。
就好像你去不同的地方，有时候要快走，有时候要慢跑，受电弓也得根据情
况调整自己呀！比如在高速行驶时，它得紧紧抓住电线；在遇到恶劣天气时，它也得稳稳当当的。
哇，想想看，动车组能够风驰电掣地行驶，受电弓可是功不可没啊！它就像一个默默奉献的小英雄，一直为动车组提供着强大的动力。
所以啊，朋友们，下次当你看到动车组呼啸而过的时候，可别忘了想想那神奇的受电弓，它可是让这一切成为可能的关键啊！受电弓的工作原理真的太奇妙了，让人不得不感叹科技的伟大和工程师们的智慧！这就是我的观点，怎么样，是不是很有意思呢？。
CRH380A型动车组受电弓升弓电路原理
故障 概述
2、升弓电磁阀故障
配属 XX 局 CRHXXXX 列动车组升 06 车受电弓 运行。运行途中司机反映 06 车受电弓自动降下并 停车。机械师下车检查 06 车受电弓可视部位无异 常，换升 04车受电弓维持运行。库内检查 06 车辅 助空气压缩机内升弓电磁阀指示灯点亮，测量电 磁阀线圈阻值为 11.317MΩ（标准值8.8kΩ±10%）， 阻值异常。
故障 原因
分析为升弓电磁阀故障导致运行途 中升弓气路被切断使受电弓自动降下。
谢谢
（3）102线→PanUVN（【升弓】）闭合→106D线 →PanDCCS闭合→116F线→→PanDCCR得电。
②
升弓
（4）升弓继电器得电：【受电弓.VCB】空开→MCR 常开→VCBRR常开→EGSR常开→旋动受电弓升旋钮 PANUS→受电弓选择旋钮PANCGS→106Y（3车）线加压 →URO4常闭触点闭合→PanDWAR降弓辅助触点闭合 →PanIR互锁继电器触点闭合→PanUR（PanUR1）励磁触点 闭合；
故障 处理
110、111线异常断开： （1）故障现象应为4弓6弓都升不起，可换端操 作升弓验证，并检查总配继电器板；
（2）进行102B-110、102B-111短接开关短接处理。 并确认EGS及VCB处于断开状态，因为此时110、 111线不能检测EGS及VCB状态。 （3）确认各个受电弓可正常升起后，正常升弓 继续运行。
3、升弓操作流程图
事件 经过
二、相关案例
1、受电弓无法升起
CRH380A-25XX动车组00车主控，在运行途中 04车自受电弓自动降下，远程切除04车受电弓， 升06车受电弓，06车受电弓也无法升起。司机将 04车受电弓远程切除复位后，换01车主控分别重 新升04、06车受电弓，能够升起；保持受电弓升 起、VCB闭合状态之后再换回00车主控，继续行 车。
CRH380B型动车组受电弓控制原理与故障分析
CRH380B型动车组受电弓控制原理与故障分析摘要：受电弓控制系统是牵引供电系统的核心，而牵引供电系统本身又与轨道动车的运行效率、质量、安全性等紧密相连，因此对于受电弓故障及控制原理的探讨是尤为必要的。
本文以此为出发点，围绕CRH380B型动车组，从控制原理和故障原因两个方面，对于受电弓控制系统展开探讨，为我国动车安全高效发展提供理论层面的内容分析。
关键词：CRH380B型动车组；受电弓；控制原理；故障引言：受电弓控制系统在实际动车组当中，是通过多部件组合形成的，其中，平衡杆在其中发挥着平衡的作用，尤其是对于升弓和降弓过程中弓头的平稳性起到了至关重要的作用。
而连接杆的作用则是通过对于其形状的几何微调，促使其发生变化，对于动车运行产生作用。
阻尼器主要是通过上臂杆和下臂杆两者的相互震荡，来确保良好接触。
而接触对象之一，碳滑板，在于接触网的接触过程中，实现对于电能的传输工作。
一、控制原理分析对于控制原理的分析可以从受电弓气路控制原理和受电弓电路控制原理两个方面来展开论述。
（一）气路控制原理CRH380B型动车组的受电弓气路控制部分主要升弓电磁阀、ADD电磁阀、压力开关、调压阀、压力传感器、气囊以及过滤器等几个方面构成[1]。
在实际运行过程中，由司机对于升降弓开关进行操作，从而控制升弓电磁阀能够完成对于受电弓的实际指令，调整其进行升弓或降弓。
而在这一过程中，当需要进行降弓操作时，所发生的就是降弓的指令，收到这一指令后，升弓电磁阀失电并隔断了与气囊连接的列车管的气路，进而导致气囊中的压力空气排除，完成整个降弓的动作。
而如果收到的是需要进行升弓的操作指令，则需要通过气路导通，运用相对的操作方式，实现升弓动作[2]。
（二）电路控制原理CRH380B型动车组受电弓电路控制部分主要分为气动调节器、受电弓控制单元、操作开关、中央控制单元、故障操作诊断信息、网络接口模块、主风管等几个方面。
其具体的工作状态是，通过多功能车辆总线将信息指令传输给中央控制单元，在经过多功能车辆总线发送给司机室显示屏，在接收到信息指令后，经过诊断和分析，将预先设置好的模式曲线，重新进行反馈，将信号传输给气动调节器，进而产生对应的调整行为。
动车组受电弓的功能以及设计原理
