硅可变电阻式传感器的结构及工作原理
用于表压及绝压测量传感器表面生成集成化的惠斯登电桥压力作用使传感器表面产生形变该形变引起可变电阻桥臂的失衡电桥的失衡电流经放大处理处理后的信号经A/D转换送往微处理
3051S 气密封装及单电子板设计超级模头(无中间信号
引出)
与3051C/3051SC配套的过程连接件及部分一次元件
Flanges
Manifolds
Level
Primaries
Emerson Process Management
RSolsidemeo1un2t Division Slide 12
Values A/D
Digital; corrected PV
Value
D/A
4-20 mA 及HART信号的处理电路
Temperature Sensor
Memory
Communication
Bell 202 Physical Layer
智能电子板
两线制电流输出
温度补偿传感器
传感器的特性曲线及标定数据
Emerson Process Management
RSolsidemeo1un5t Division Slide 15
1151/3051/3051S的接线端子
1151
3051
+ TEST -
3051S
3051S带现场清零及量程校验钮
Emerson Process Management
RSolsidemeo1un6t Division Slide 16

压力变送器工作原理

压力变送器工作原理压力变送器是一种常用的工业自动化仪器，用于测量液体或气体的压力，并将压力信号转换为标准的电信号输出。

本文将详细介绍压力变送器的工作原理。

一、压力变送器的基本构成1.1 压力传感器：用于感应被测介质的压力，并将压力转换为电信号。

1.2 信号调理电路：对传感器输出的信号进行放大、滤波、线性化等处理。

1.3 输出部分：将处理后的信号转换为标准的电信号输出，通常为4-20mA或0-10V。

二、压力变送器的工作原理2.1 压力传感器感应压力：当被测介质施加压力时，压力传感器内部的压力敏感元件（如应变片、电容器等）会产生位移或变化。

2.2 信号调理电路处理信号：传感器输出的微弱信号经过信号调理电路的放大、滤波等处理，使其符合标准的电信号输出要求。

2.3 输出部分输出电信号：经过处理后的信号被转换为标准的电信号输出，用于连接控制系统或显示仪表。

三、压力变送器的工作原理3.1 压力传感器的选择：根据被测介质的性质、测量范围、工作环境等因素选择合适的压力传感器。

3.2 信号调理电路的设计：根据传感器输出信号的特点设计合适的信号调理电路，确保输出信号的准确性和稳定性。

3.3 输出部分的校准：对输出部分进行校准，确保输出的电信号符合标准要求，提高测量的准确性。

四、压力变送器的应用领域4.1 工业自动化：压力变送器广泛应用于工业自动化领域，用于监测各种液体或气体的压力。

4.2 石油化工：在石油化工生产过程中，压力变送器用于监测管道压力、储罐压力等参数。

4.3 汽车制造：汽车制造过程中需要对发动机油压、制动系统压力等进行监测，压力变送器可以实现这些测量。

五、压力变送器的发展趋势5.1 远程监测：随着物联网技术的发展，压力变送器将更多应用于远程监测和控制领域。

5.2 智能化：压力变送器将逐渐实现智能化，具备自动校准、故障诊断等功能。

5.3 多参数测量：未来压力变送器可能会实现多参数（如温度、流量等）的同时测量，提高测量的全面性和准确性。

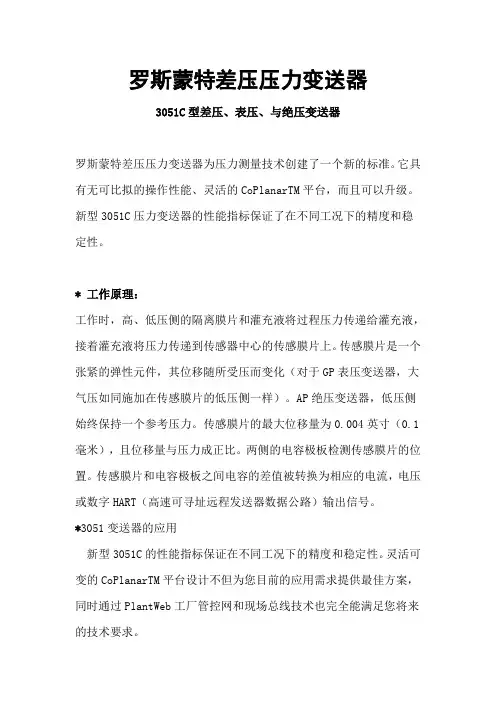

罗斯蒙特差压压力变送器

罗斯蒙特差压压力变送器3051C型差压、表压、与绝压变送器罗斯蒙特差压压力变送器为压力测量技术创建了一个新的标准。

它具有无可比拟的操作性能、灵活的CoPlanarTM平台，而且可以升级。

新型3051C压力变送器的性能指标保证了在不同工况下的精度和稳定性。

* 工作原理：工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中心的传感膜片上。

传感膜片是一个张紧的弹性元件，其位移随所受压而变化（对于GP表压变送器，大气压如同施加在传感膜片的低压侧一样）。

AP绝压变送器，低压侧始终保持一个参考压力。

传感膜片的最大位移量为0.004英寸（0.1毫米），且位移量与压力成正比。

两侧的电容极板检测传感膜片的位置。

传感膜片和电容极板之间电容的差值被转换为相应的电流，电压或数字HART（高速可寻址远程发送器数据公路）输出信号。

*3051变送器的应用新型3051C的性能指标保证在不同工况下的精度和稳定性。

灵活可变的CoPlanarTM平台设计不但为您目前的应用需求提供最佳方案，同时通过PlantWeb工厂管控网和现场总线技术也完全能满足您将来的技术要求。

* 技术参数：总体性能：±0.15％精度：±0.075％差压：校验量程从0.5inH2O至2000psi表压：校验量程从2.5inH2O至2000psi绝对压力：校验量程从0.167psia至4000psia过程隔离膜片：不锈钢，哈氏合金CR，蒙乃尔R，钽（仅限CD，CG）及镀金蒙乃尔设计小巧、坚固而质轻，易于安装l 3051C型差压、表压与绝压变送器选型。

罗斯蒙特压力变送器工作原理

DP Saturn
GP
AP Saturn
Fill in the Blocks
Communications
4-20 mA w/HART
Reference Material
3051S HART Block Diagram
Sensor
Micro
D/A Communications
4-20 mA w/HART
钢性绝缘材料
智能变送器是如何工作的?
传感模头
温度及传感器的特征化数据库
压力
Sensor Block
Electronics + Memory
连接电缆
mV/uF
Digital; PV + Term. Temp Values
微处理器 Digital; corrected PV Value
A/D
D/A
Temperature Sensor
3051C Foundation Fieldbus Pressure Transmitter
3051S Foundation Fieldbus Pressure Transmitter 4-20mA Only used for Power
谢谢大家！
1151/3051/3051S的接线端子
Байду номын сангаас
1151
3051
-
+ TEST
3051S
3051S带现场清零及量程校验
+ TEST
-
钮
Lining Up Rosemount’s Model and Measurement Type by Technology
Analog 4-20mA
Analog 1-5 Vdc

压力变送器工作原理

压力变送器工作原理压力变送器是一种用于测量、检测和转换压力信号的设备，广泛应用于工业自动化控制系统中。

它的工作原理是利用一定的物理原理将压力信号转换为标准的电信号输出，从而实现对压力的测量和控制。

下面我们将详细介绍压力变送器的工作原理。

1. 压力传感器压力变送器的核心部件是压力传感器，它通常采用压阻式或压电式传感器。

压阻式传感器利用压电阻的电阻值随压力变化而发生变化的特性，将压力信号转换为电阻信号。

而压电式传感器则是利用压电效应，当受到外力作用时，晶体会产生电荷，从而将压力信号转换为电信号输出。

2. 信号处理压力传感器输出的电阻信号或电信号并不直接适用于工业控制系统，因此需要经过信号处理。

信号处理包括放大、滤波、线性化等过程，以确保输出的信号稳定、准确，并符合工业标准。

3. 电信号输出经过信号处理后，压力变送器将输出标准的电信号，通常为4-20mA电流信号或0-10V电压信号。

这些电信号可以直接接入PLC、DCS等控制系统，实现对压力的测量和控制。

4. 温度补偿在工业现场，温度是一个不可忽视的因素，它会对压力传感器的测量精度产生影响。

因此，压力变送器通常还配备有温度补偿功能，通过内置的温度传感器或外接的温度补偿装置，对测量的压力信号进行温度补偿，以确保测量精度和稳定性。

5. 安全保护在工业生产过程中，压力变送器常常面临各种恶劣的工作环境，如高温、高压、腐蚀等。

因此，压力变送器通常还配备有安全保护功能，如防爆、防水、防腐蚀等，以确保设备的安全运行。

总结通过上述工作原理的介绍，我们可以看出，压力变送器是一种将压力信号转换为标准电信号输出的设备，它通过压力传感器、信号处理、电信号输出、温度补偿和安全保护等部件的协同作用，实现对压力的准确测量和控制。

压力变送器的工作原理在工业自动化控制系统中起着至关重要的作用，为工业生产提供了可靠的压力测量和控制手段。

压力变送器的工作原理

压力变送器的工作原理压力变送器是一种用于测量液体或气体压力并将其转换为标准信号输出的装置。

它在工业自动化控制系统中起着至关重要的作用，能够准确地将压力转换为电信号，从而实现对压力的监测和控制。

下面我们将详细介绍压力变送器的工作原理。

1. 压力传感器压力变送器的核心部件是压力传感器，它通常由感应元件和信号处理电路两部分组成。

感应元件是将压力信号转换为电信号的装置，常见的压力传感器有压阻式、压电式、电容式和电感式传感器。

信号处理电路则是对感应元件输出的电信号进行放大、滤波和线性化处理，以保证输出信号的稳定性和准确性。

2. 压力传感原理压力传感器的工作原理基于压力与某种物理量（如电阻、电容、电感等）之间的关系。

以压阻式传感器为例，当外界施加压力时，感应元件内部的电阻会发生变化，从而使得输出电信号发生相应的变化。

通过对输出信号的处理，就可以得到与外界压力成正比的电信号输出。

3. 压力变送原理压力变送器的工作原理与压力传感器类似，但在信号处理电路方面有所不同。

压力变送器通常会对输出信号进行放大、滤波和线性化处理，并且能够将输出信号转换为标准的电流信号（如4-20mA）或电压信号（如0-5V、0-10V），以便与工业控制系统进行连接。

4. 工作原理总结综上所述，压力变送器的工作原理可以总结为：当外界斨加压力时，压力传感器内部的感应元件会产生相应的物理量变化，通过信号处理电路对这一变化进行处理，最终将其转换为标准的电信号输出。

这一输出信号可以被工业控制系统读取，并用于实现对压力的监测和控制。

总的来说，压力变送器通过压力传感器将压力信号转换为电信号，再经过信号处理电路的处理，最终输出标准的电流或电压信号。

这种工作原理使得压力变送器在工业自动化控制系统中具有广泛的应用前景，能够满足对压力监测和控制的各种需求。

罗斯蒙特压力变送器的基本知识

罗斯蒙特压力变送器的原理：
将水压这种压力的力学信号转变成电流（4-20mA）这样的电子信号压力和电压或电流大小成线性关系，一般是正比关系，所以，变送器输出的电压或电流随压力增大而增大由此得出一个压力和电压或电流的关系式。

压力变送器的被测介质的两种压力通入高、低两压力室，低压室压力采用大气压或真空，作用在δ元（即敏感元件）的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。

压力变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。

当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。

罗斯蒙特压力变送器的特点：
1.使用被测介质广泛，可测油、水及与316不锈钢和304不锈钢兼容的糊状物，具有一定的防腐能力。

2.高准确度、高稳定性、选用进口原装传感器，线性好，温度稳定性高。

3.体积小、重量轻、安装、调试、使用方便
4.不锈钢全封闭外壳，防水好。

5.压力传感器直接感测被测液位压力，不受介质起泡、沉积的影响。

罗斯蒙特压力变送器原理

罗斯蒙特压力变送器原理罗斯蒙特压力变送器是一种常用于工业过程控制和监测中的压力测量仪器。

其主要原理是通过对压力信号的感应、转换和传递，将被测压力转化为标准电信号输出。

首先，罗斯蒙特压力变送器中的感应元件是一个敏感的压力传感器。

当外部压力作用于传感器的感应元件上时，感应元件将产生微小的位移。

这个位移经过放大和变形后，将会导致感应元件内部形成刚性支撑的弹性变形，即产生应变。

这种应变会进一步转化为电信号，即传感器输出信号。

在罗斯蒙特压力变送器中，传感器输出信号一般为电桥信号。

电桥信号由一个传感器和若干个电阻组成，其中传感器的电阻值会随压力的变化而变化。

电桥的电压差值即为传感器输出信号。

为了提高精度和稳定性，通常会采用更为复杂的多桥结构。

接下来，罗斯蒙特压力变送器中的转换元件即为放大器。

放大器的作用是将传感器输出信号进行放大，以便传输和处理。

放大器可以根据实际需求进行调整，以输出合适的信号幅值。

同时，放大器还可以对信号进行滤波和抑制噪声，保证输出信号的稳定和准确性。

最后，罗斯蒙特压力变送器的输出信号经过传输和处理后，被转化为标准的电信号输出。

这种输出信号一般为模拟信号，常见的有4-20mA或0-10V。

这些标准信号可以通过连接到PLC、DCS、仪表和控制室的设备上，进行实时监测和控制，实现对压力的准确测量和调节。

总结起来，罗斯蒙特压力变送器的原理是通过感应、转换和传递压力信号，将被测的压力转化为标准的电信号输出。

其中，感应元件感应外部压力并输出微小位移，位移进一步转换为电信号；转换元件放大并处理电信号，使其符合实际需求；输出信号经过传输和处理后，转化为标准的电信号输出。

这种原理使得罗斯蒙特压力变送器成为广泛应用于工业过程控制和监测中的重要仪器，能够满足各种压力测量和控制的需求。

罗斯蒙特压力变送器工作原理课件

总结词
化工厂应用
详细描述
在化工厂中，罗斯蒙特3051压力变送器被用于监测各种化学反应的压力参数，为操作人员提供实时数据，保障生产过程的高效运行。
应用案例三
总结词
污水处理厂应用
详细描述
在污水处理厂中，罗斯蒙特3051压力变送器用于监测污水处理的各个环节，确保处理过程的压力参数符合工艺要求，提高污水处理效果。
参数。
开始测量
在设置好参数后，启动测量模式，等待测量结果。
数据读取
通过显示屏或连接的电脑软件读取实时压力数据。
维护与保养
定期清洁
定期清洁变送器的外壳和测量部分，保持清洁避免污垢影响测量精度。
检查电缆
定期检查电缆是否完好，有无破损或老化现象，如有需要应及时更换。
校准与调整
根据使用情况定期进行校准，确保测量准确度。如发现误差较大，应进行必要的调整或维修。
