踏跺形式踏跺有垂带踏跺和如意踏跺两种形式。
都是用条石砌筑的。
踏跺指的是条石踏步,又称“级石”。
垂带是在踏跺两侧由台基至地面斜置的条石。
有垂带的台阶称为垂带踏跺,这种台阶须在下面放置一个称为砚窝石的较长的条石,以承托垂带,砚窝石上表面较地面略高或与地面齐平。
有的台阶不做垂带,踏步条石沿左、中、右三个方向布置,人可沿三个方向上下,这种台阶称为如意踏跺。
垂带踏跺垂带踏跺如意踏跺柱顶石柱顶石又叫柱础,是一种汉族建筑石制构件,安装在台明上柱子的位置上,一部分埋于台基之中,一部分露出台明,叫古镜。
柱顶石顶端上有空,叫“海眼”,与木柱下端的榫相配合,使柱子得到固定;也有的柱顶石顶端上有落窝,柱子可以安放在石窝内,也相当于为柱子安了管脚榫。
在汉族传统砖木结构建筑中用以负荷和防潮。
柱顶石除园鼓状外还有莲花状等,精美一些的周围还刻画上十二生肖动物图案或梅、兰、竹、菊着上颜色等等。
又名“金刚座”由安置佛像的台座发展为由土衬、圭角、下枋、下枭、束腰、上枭和上枋等部分组成一种叠涩(线脚)的建筑基座的装饰形式,侧面上下凸出,中间凹入的台基。
通常用于尊贵的建筑物基座。
地伏石一般用于台基栏杆下面或须弥座平面上栏杆栏板下面的一种特制条石。
陡板石外皮与阶条石外皮垂直,下端装在土衬石槽内,上端做榫装入阶条石下面的榫窝内,其两端与埋头连接,陡板石长按面阔进深,高按台基露明高,除去阶条石高一份加落土衬槽,按本身厚十分之一为高度,厚三分之一本身高或同阶条石厚。
阶条石阶条石又称阶沿石、压阑石等。
它是台基最上层的筑砌台边的一种石件,一般用木长条石来砌筑。
对在台基转角处的阶条石要求有两个平整的垂直面,以便石料加工好掌握。
角柱石台基的拐角处立置的石构件。
其间砌陡板石与角柱齐平,上盖阶条石,下部为土衬石。
台基转角部分立置的石件,位于阶条石之下,由于转角位置不同,有出角埋头,入角埋头,单埋头,厢埋头,如意埋头,琵琶埋头。
土衬石在台基陡板石之下或须弥座圭角之下,是台明与埋深的分界,土衬石应比室外地面高出3.2-6.4CM,比陡板石宽出约6.4CM,宽出部分叫金边。
中国古建筑屋顶结构

古建筑之屋顶
中国古代建筑的屋顶可分为庑 殿 式 顶 、歇 山 式 顶 、 悬 山 式顶 、硬山 式顶、 攒尖式 顶和录 顶等形式。按屋檐的层数分,庑 殿 顶 、 歇 山 顶和 攒尖顶 又分为单 檐和 重檐两种。歇山式、悬山式和硬山式又分出一种没有正脊的卷 棚 式 屋顶。此外, 歇山式 还分出 一种极 少见的 十字歇 山顶。
古建筑之 歇山顶
戗 脊 :上层屋檐角部的屋脊 角 脊 :下层屋檐角部的屋脊 博 脊 :1.歇山山花下的屋脊 2.重檐屋顶,下层檐围 绕屋身的屋脊(也叫做围脊)
古建筑之 歇山顶 左图为单檐歇山(蓬莱院后院三清殿 )
悬 山 顶 五脊二坡,两侧的山墙凹进殿顶,使顶上的檩端伸 出墙外 (屋顶 左右屋 檐出山 墙), 又称挑 山。
(梁 ,台湾称为通梁,图中大通、二通即为 大梁、 二梁。 束 仔 ,位于两组斗 拱 之 间 的弯月形实心木构件,也称月梁)
古建筑之结构框架
左图为结 构 框 架 示 意 图
古建筑之结构框架
左图为结 构 框 架 示 意 图
古建筑之结构框
架
左图为结 构 框 架 示 意 图
古建筑之结构框
架
左图为结 构 框 架 示 意 图
古建筑之 攒尖顶
下面为六角重檐攒尖顶,上面为四角 重檐攒 尖顶
古建筑之屋顶
太和殿(重檐庑殿顶)、中和殿(四 角攒尖 顶)、 保和殿 (重檐 歇山顶 )
录 顶 屋顶(四边或正多边形)上部做成平顶,下部 做成四 面坡四 向(或 多面坡 多向) 。垂脊 上端有 横脊, 横脊排 水的数 目与角 数相同 。各条 横脊首 尾相连 ,故亦 称圈脊 。
营造法式之斗
栱
营造法式之斗栱营造流程
营造法式之斗栱营造流程
《中国古代建筑概述》PPT演示课件

一、有关术语
古代建筑的等级
1
1.正脊
屋顶前后两个斜坡相交而成的屋脊,叫做正脊。
2.垂脊 庑殿屋顶正面与侧面相交的屋脊,歇山、悬山和硬山
前后两坡至正吻沿博风板下垂的屋脊都叫垂脊。
3.戗脊 歇山是悬山和庑殿结合而成,因此有九条脊。除正脊外,
上半是四条垂脊,下半自博风板到套兽间,就叫戗脊,它与 垂脊在平面上成45°角。
59
金龙和玺彩画
60
(2)旋子彩画
旋子彩画的等级次于和玺彩画,清代旋子彩画是在明 代旋子彩画的基础上演变而成的,这类彩画品种繁多, 使用广泛,是清代彩画中的一个主要类别。
旋子彩画中的等级,基本上是以用金量的多少为依据。 其等级从高到低依次为: 浑金旋子彩画 、金琢墨石碾玉、烟琢墨石碾玉、金 线大点金、墨线大点金、金线小点金、墨线小点 金、雅五墨、雄黄玉等。
10.博风板
悬山和歇山屋顶,桁(檩)都是沿着屋顶的斜坡伸出 山墙之外;为保护这些桁头而钉在它上面的木板,叫做博 风板。
11.重檐
在同一层高度内,有两重屋檐的建筑,叫做重檐建筑。
4
二、建筑物的等级
我国古代建筑在很大程度上受到了中国传统文化意识 和封建伦理观念的影响,它们在建筑的格局上讲求均衡整 肃、对称协调。各类建筑物不仅在方向、位置的设定上有 规矩,而且在建筑物的形式、尺度乃至色彩和彩绘的图案 等方面,都有严格的等级差别。
四品以下官员府第门为黑色。
至清朝时,门钉根据建筑物的等级也有了具体规定: 皇宫大门纵横各九路(即9×9); 亲王府大门纵九横七(即9×7); 一至三品官府大门纵横各七路(即7×7); 四至五品官府大门纵横各五路(即5×5); 五品以下官府大门不准设门钉。
43
中国古建筑术语解释及结构图样

中国古建筑术语解释及结构图样预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制中国古建筑术语解释及结构图样斗拱:斗拱,是中国古代建筑上特有的构件,是由方形的斗、升、拱、翘、昂组成。
它的产生和发展有着非常悠久的历史。
从两千多年前战国时代采桑猎壶上的建筑花纹图案,以及汉代保存下来的墓阙、壁画上,都可以看到早期斗拱的形象。
按使用部位分,它可以分为内檐斗拱、外檐斗拱、平座斗拱。
外檐斗拱中,又可分为柱头科斗拱(用于柱头位置上的斗拱)、角科斗拱(用于殿堂角上的斗拱)和平身科头拱。
斗拱在中国古建筑中起着十分重要的作用,主要有三个方面:一、它位于柱与梁之间,由屋面和上层构架传下来的荷载,要通过斗拱传给柱子,再由柱传到基础,因此,它起着承上启下,传递荷载的作用。
二、它向外出挑,可把最外层的桁檀挑出一定距离,使建筑物出檐更加深远,造形更加优美、壮观。
三、它构造精巧,造形美观,如盆景,似花兰,又是很好的装饰性构件。
举架:中国古代建筑中确定屋顶曲面曲度的方法。
古代建筑梁架层叠加高时,用举架方法使屋顶的坡度越往上越陡,呈凹曲面,以利于屋面排水和檐下采光。
在北方宫式建筑中,规定各种大小建筑的檐步架都是五架(即步架举高和步架长度之比等于5∶10),飞椽为三五举,其余各步架之间的举高,取决于房屋的大小和檩数的多少。
采用举架方法建造的屋顶在古代建筑中独树一帜。
庑殿:中国古代建筑中的一种形式,是中国古代建筑中至高无上的建筑形式。
在封建社会,庑殿建筑实际上已经成为皇家建筑之外,其它官府、衙属、商埠、民宅等等,是绝不允许采用庑殿这种建筑形式的。
庑殿建筑的这种特殊政治地位决定了它用材硕大、体量雄伟、装饰华贵富丽,具有较高的文物价值和艺术价值。
庑殿建筑屋面有四大坡,前后坡屋面相交形成一条正脊,两山屋面与前后屋面相交形成四条垂脊,故庑殿又称四阿殿、五脊殿。
唐代以前,正脊短小,四面坡深,明代以后正脊加长。
悬山:屋面两坡五脊,一条正脊,四条垂脊。
了解中国古建筑小常识(三)图释常见术语

了解中国古建筑小常识(三)图释常见术语一、古建筑结构(一)构架制即“以立柱四根,上施梁、枋(按开间方向连贯两柱间的横木为梁;按进深方向连贯两柱间的横木为枋),牵制而成为一“间”。
梁可数层重叠称“梁架”。
每层缩短如梯级,逐级增高称“举折”,左右两梁端,每级上承长榑,直至最上为脊榑,故可有五榑,七榑至十一榑不等,视梁架之层数而定。
每两榑之间,密布栉篦并列之椽,构成斜坡屋顶之骨干;上加望板,始覆以瓦葺。
四柱间之位置称“间”。
通常一座建筑物均由若干“间”组成”。
一般建筑由奇数间构成,如3、5、7、9间,开间越多,等级越高,紫禁城太和殿为11开间,是现存最高等级的木构古建筑。
“此种构架制之特点,在使建筑物上部之一切荷载均由构架负担;承重者为其立柱与其梁枋,不借力于高墙厚壁之垒砌。
建筑物中所有墙壁,无论其为砖石或为木板,均为“隔断墙”,非负重之部分。
是故门窗之分配毫不受墙壁之限制,而墙壁之设施,亦仅视分隔之需要。
欧洲建筑中,唯现代之钢架及钢筋混凝土之构架在原则上与此木质之构架建筑相同。
所异者材料及科学程度之不同耳”。
谚语“墙倒屋不塌”也正是这种构架制的真实写照。
(二)古建筑的“三分”:是指建筑在立面上划分成三个部分,即屋顶、屋身、台基(或称阶基)。
其中官式建筑屋顶体型硕大、出挑深远是建筑造型中最重要的部分。
(三)屋顶的制式:在中国古代,屋顶除了实用功能之外,还肩负了很多等级礼制的使命。
庑殿顶、歇山顶、悬山顶、硬山顶各有其使用的规则。
等级从高到低依次为:重檐庑殿顶>重檐歇山顶>单檐庑殿顶>单檐歇山顶>悬山顶>硬山顶。
(四)屋脊:屋顶两坡面相交隆起之处,一般用瓦条和砖垒砌而成。
最初是一种防漏措施,后演变成优美的曲线轮廓和活泼的屋顶装饰。
屋脊的位置不同,有不同的名称:正脊、垂脊、戗脊、博脊。
1、正脊:又叫大脊、平脊,位于屋顶前后两坡相交处,是屋顶最高处的水平屋脊,正脊两端有吻兽或望兽,中间可以有宝瓶等装饰物。
中国古建筑之魅力——常用古建名词术语图文解析

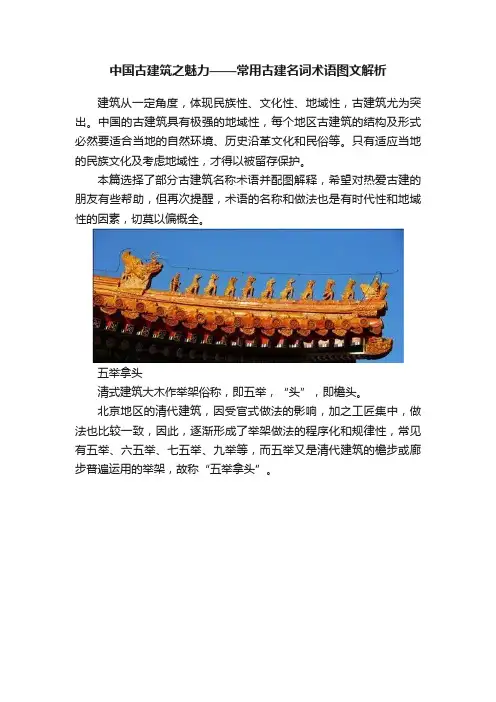

中国古建筑之魅力——常用古建名词术语图文解析建筑从一定角度,体现民族性、文化性、地域性,古建筑尤为突出。
中国的古建筑具有极强的地域性,每个地区古建筑的结构及形式必然要适合当地的自然环境、历史沿革文化和民俗等。
只有适应当地的民族文化及考虑地域性,才得以被留存保护。
本篇选择了部分古建筑名称术语并配图解释,希望对热爱古建的朋友有些帮助,但再次提醒,术语的名称和做法也是有时代性和地域性的因素,切莫以偏概全。
五举拿头清式建筑大木作举架俗称,即五举,“头”,即檐头。
北京地区的清代建筑,因受官式做法的影响,加之工匠集中,做法也比较一致,因此,逐渐形成了举架做法的程序化和规律性,常见有五举、六五举、七五举、九举等,而五举又是清代建筑的檐步或廊步普遍运用的举架,故称“五举拿头”。
两滴水古建筑屋檐层数俗称,即两重檐。
因落在屋顶上的雨水,其排出须经由两层屋檐滴下,从而形成两道水流,故俗称“两滴水”。
三重檐称“三滴水”,四重檐称为“四滴水”等。
三滴水古建筑中高层结构的俗称,是由多层出檐组成,三层出檐有三层滴水瓦,故其名曰“三滴水”。
古代匠人运用重檐构成艺术,创造出许多竖向组合作品,“三滴水”是这种艺术的典型代表,如遍及全国的钟鼓楼、城楼等。
“三滴水”源于汉代的阁楼式建筑。
冲三翘四古建筑大木作施工做法,适用于翼角部分,即古代工匠在长期的实践中形成的口诀。
冲三翘四法则多用于明清官式建筑,北方地区有些建筑也尊其法。
是指翼角部分的角梁,按照要求,制作出“冲出”与“起翘”的态势。
“冲”和“翘”是对仔角梁而言的两个过程,水平的距离为“冲”,垂直的距离为“翘”。
“冲三”即从平面投影看,其仔角梁梁头的位置,要比正身椽平出长度长三椽径,《清式营造则例》则称之为“斜出”;“翘四”,即从正面看,仔角梁梁头的上棱线与正身飞椽椽头上皮的距离为四椽径,使其高度翘起,但在施工中这一口诀往往被突破。
如清代园林中的亭子起翘就非常高。
发戗“发戗”普遍用于南方建筑,是江南建筑的典型特点。
中国古建筑构造图解|古建筑的中分(古建筑的屋身构造)

中国古建筑构造图解|古建筑的中分(古建筑的屋身构造)从造型上看一栋古建筑明显分为三个部分:台基、屋身、屋顶。
北宋著名匠师喻皓在《木经》中称之为“三分”,并指出“凡屋有三分,自梁以上为上分,地以上为中分,阶为下分”。
根据古建筑房屋这三部分的构成机能,古建筑构造可以分为以下几个部分。
一、下分——基础、台基、地面二、中分——屋身墙体、木构架、斗栱三、上分——屋顶四、装饰装修本篇介绍古建筑中分——墙体和木构架。
古建筑中分概述古建筑屋身由墙体、木构架、斗栱(仅在高等级建筑中使用)等部分组成。
屋身构造按照受力方式有①梁柱造(梁柱承重,墙体只起分隔作用而不承受屋顶重量);②承重墙构造(屋架落在墙体上,墙体承受屋顶的全部重量);③混合构造(梁柱和墙体共同起承重作用,一般后檐为墙承重构造,前檐为梁柱构造)。
古建筑墙体作用(1)承载作用,主要应用于砖木混合结构的房屋中,常见做法为:后檐墙不设木柱,屋架荷载由前部木构架和后檐墙共同承担,或者整个建筑均不设木柱,屋盖和楼盖重量直接搁置在砖墙上。
(2)围护与分隔空间,主要应用于传统木构架结构的房屋中。
房屋主体结构为抬梁式或穿斗式木构架。
外墙为围护结构。
内墙为分隔结构,通常将室内或分成左、中、右三部分,形成“一堂二内”的基本格局,也有少数建筑除了左右划分外,还进行前后划分,在建筑内部形成前堂后寝的格局。
(3)防火作用,古建筑墙体材料多为砖、土坯、石等,其防火性能远高于木材,在古代城市建筑中,尤其是沿着商业街道两侧,建筑相互毗邻建设,为了防止发生火灾后火势蔓延,常常将相邻两幢建筑的边墙高出屋顶设置,形成防火山墙。
另外在古代凡有藏书要求的建筑,也常常采用砖石结构来替代木结构,也是利用了砖石结构良好的防火性能。
还有一些大型的建筑群,如北京故宫,由于两侧的庑廊过长,在庑廊中部还设置了厚度达3米多的墙体专门用作防火墙。
(4)装饰作用,古建筑在墙体砌筑中有着严格的工艺要求,不同的墙面表现出不同的艺术效果。
中国古建筑结构(word文档良心出品)

中国古建筑结构中国古建筑结构单栱:坐斗口内或跳头上只置一层栱的,二层的叫重栱。
计心造:跳头上置横栱.偷心造:跳头上不置横栱的.昂:式斗拱中斜置的构件,起杠杆作用。
由上下昂之分。
以下昂使用为多,上昂用于室内,平坐斗拱或斗拱里跳之上。
跳:翘或昂自坐斗出跳的跳数,出一跳叫三踩(四铺作),出两跳叫五踩(五铺作)一般建筑(牌楼除外)不过九踩(七铺作).上图是双抄双下昂七铺作里转。
山或歇山的出际部分屋废(出际):檩头伸到山墙以外的那一段。
推山:庑殿(四阿)建筑处理屋顶的一种特殊方法。
由于立面需要将正脊向两端推出,从而四条垂脊由45度斜直线变为柔和的曲线,并使屋顶正面和山面的坡度步架距离斗步一样长。
举架(举折):举,是屋架的高度,常按建筑的进深与屋面材料而定。
折,是计算屋架举高时,由于各檩升高的幅度不一致,求得的屋面横断面的坡度不是一根直线,而是若干折线组成。
1举折(宋):先按照房屋进深,定屋面坡度,将脊傅“举”到额定的高度,然后从上而下,逐架“折”下来,求得各架傅的高度,形成曲线和曲面。
2举架(清):从最下一架起,先用比较缓和的坡度,向上逐架增加斜坡的陡峭度。
因此,最后“举”到多高,仿佛是“偶然”的结果。
升起:宋,辽建筑的檐柱由当心间向两端升高,因此檐口呈一条缓和的曲线。
侧脚:宋代建筑规定外檐柱在前后檐向内倾斜住高的千分之十,在两山向内倾斜柱高的千分之八,而角柱在两个方向都倾斜。
都柱:秦汉宫室遗址与崖墓中,有的平面中央仅设一根柱子。
金厢斗底槽:内外两圈柱。
见佛光寺大殿单槽:内柱将平面划分为大小不等的两个区域。
(山西晋祠圣母殿)双槽:内柱将平面划分为大小不等的三个区域(唐大明宫含元殿,北京故宫太和殿)分心槽:用中柱一列将平面等分(河北蓟县独乐寺山门)移柱法:宋辽元金,常将若干内柱移位,或减少部分内柱(减柱法)副阶周匝:建筑主体从外到内另外加一圈回廊的,在早商建筑中已经出现,应用于比较隆重的建筑。
平板枋:(普柏枋)位于阑额之上,是承托斗拱的部件。
中国古建筑术语解释及结构图样

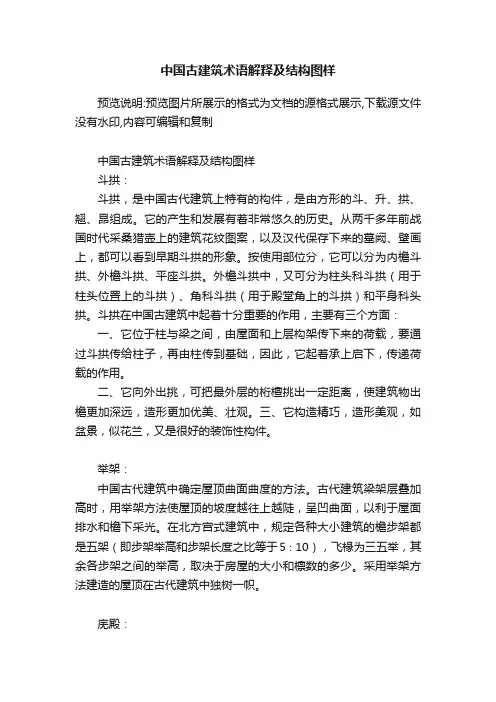

中国古建筑术语解释及结构图样斗拱:斗拱,是中国古代建筑上特有的构件,是由方形的斗、升、拱、翘、昂组成。
它的产生和发展有着非常悠久的历史。
从两千多年前战国时代采桑猎壶上的建筑花纹图案,以及汉代保存下来的墓阙、壁画上,都可以看到早期斗拱的形象。
按使用部位分,它可以分为内檐斗拱、外檐斗拱、平座斗拱。
外檐斗拱中,又可分为柱头科斗拱(用于柱头位置上的斗拱)、角科斗拱(用于殿堂角上的斗拱)和平身科头拱。
斗拱在中国古建筑中起着十分重要的作用,主要有三个方面:一、它位于柱与梁之间,由屋面和上层构架传下来的荷载,要通过斗拱传给柱子,再由柱传到基础,因此,它起着承上启下,传递荷载的作用。
二、它向外出挑,可把最外层的桁檀挑出一定距离,使建筑物出檐更加深远,造形更加优美、壮观。
三、它构造精巧,造形美观,如盆景,似花兰,又是很好的装饰性构件。
举架:中国古代建筑中确定屋顶曲面曲度的方法。
古代建筑梁架层叠加高时,用举架方法使屋顶的坡度越往上越陡,呈凹曲面,以利于屋面排水和檐下采光。
在北方宫式建筑中,规定各种大小建筑的檐步架都是五架(即步架举高和步架长度之比等于5∶10),飞椽为三五举,其余各步架之间的举高,取决于房屋的大小和檩数的多少。
采用举架方法建造的屋顶在古代建筑中独树一帜。
庑殿:中国古代建筑中的一种形式,是中国古代建筑中至高无上的建筑形式。
在封建社会,庑殿建筑实际上已经成为皇家建筑之外,其它官府、衙属、商埠、民宅等等,是绝不允许采用庑殿这种建筑形式的。
庑殿建筑的这种特殊政治地位决定了它用材硕大、体量雄伟、装饰华贵富丽,具有较高的文物价值和艺术价值。
庑殿建筑屋面有四大坡,前后坡屋面相交形成一条正脊,两山屋面与前后屋面相交形成四条垂脊,故庑殿又称四阿殿、五脊殿。
唐代以前,正脊短小,四面坡深,明代以后正脊加长。
悬山:屋面两坡五脊,一条正脊,四条垂脊。
正脊两端伸出山墙,与脊头平齐顺垂脊修造外沿以保护檀头不受风雨的侵蚀。
(屋面双坡,两侧伸出山墙之外。
古建名词解释附图

踏跺形式踏跺有垂带踏跺和如意踏跺两种形式。
都是用条石砌筑的。
踏跺指的是条石踏步,又称“级石”。
垂带是在踏跺两侧由台基至地面斜置的条石。
有垂带的台阶称为垂带踏跺,这种台阶须在下面放置一个称为砚窝石的较长的条石,以承托垂带,砚窝石上表面较地面略高或与地面齐平。
有的台阶不做垂带,踏步条石沿左、中、右三个方向布置,人可沿三个方向上下,这种台阶称为如意踏跺。
垂带踏跺垂带踏跺如意踏跺柱顶石柱顶石又叫柱础,是一种汉族建筑石制构件,安装在台明上柱子的位置上,一部分埋于台基之中,一部分露出台明,叫古镜。
柱顶石顶端上有空,叫“海眼”,与木柱下端的榫相配合,使柱子得到固定;也有的柱顶石顶端上有落窝,柱子可以安放在石窝内,也相当于为柱子安了管脚榫。
在汉族传统砖木结构建筑中用以负荷和防潮。
柱顶石除园鼓状外还有莲花状等,精美一些的周围还刻画上十二生肖动物图案或梅、兰、竹、菊着上颜色等等。
又名“金刚座”由安置佛像的台座发展为由土衬、圭角、下枋、下枭、束腰、上枭和上枋等部分组成一种叠涩(线脚)的建筑基座的装饰形式,侧面上下凸出,中间凹入的台基。
通常用于尊贵的建筑物基座。
地伏石一般用于台基栏杆下面或须弥座平面上栏杆栏板下面的一种特制条石。
陡板石外皮与阶条石外皮垂直,下端装在土衬石槽内,上端做榫装入阶条石下面的榫窝内,其两端与埋头连接,陡板石长按面阔进深,高按台基露明高,除去阶条石高一份加落土衬槽,按本身厚十分之一为高度,厚三分之一本身高或同阶条石厚。
阶条石阶条石又称阶沿石、压阑石等。
它是台基最上层的筑砌台边的一种石件,一般用木长条石来砌筑。
对在台基转角处的阶条石要求有两个平整的垂直面,以便石料加工好掌握。
角柱石台基的拐角处立置的石构件。
其间砌陡板石与角柱齐平,上盖阶条石,下部为土衬石。
台基转角部分立置的石件,位于阶条石之下,由于转角位置不同,有出角埋头,入角埋头,单埋头,厢埋头,如意埋头,琵琶埋头。
土衬石在台基陡板石之下或须弥座圭角之下,是台明与埋深的分界,土衬石应比室外地面高出3.2-6.4CM,比陡板石宽出约6.4CM,宽出部分叫金边。
完整版中国古建筑构造解释详细

完整版中国古建筑构造解释详细第一篇中国古代建筑的特点中国是世界文明古国之一。
古代中国建筑和古代埃及建筑、古代西亚建筑、古代印度建筑、古代爱琴海建筑、古代美洲建筑并列为世界古老建筑的六大组成。
中国建筑文化源远流长,独立发展,形成独具特色的建筑体系。
中国古代建筑特点主要表现在以下七个方面:1、使用木材作为主要建筑材料,以木构柱梁为承重骨架,以木材、土或其它材料为围护物的木构架建筑体系。
2、保持构架制原则,中国古代以木构柱梁为承重骨架,以木材或其它材料为围护物的木构架建筑体系,实质上是将承重结构与围护结构分开的构架体系。
3、创造并使用斗拱结构形式,斗拱是中国古代建筑体系特有的形制,它既是上部梁架和立柱之间传递荷载的结构构件,又以其自身优美、华丽的造型而成为建筑的主要装饰构件。
是集结构功能与装饰功能与一体,在中国建筑体系中独有的构件。
4、实行单体建筑标准化,中国古代建筑,无论是宫殿、寺庙、住宅等,不论其规模大小,外观体形皆由台基、屋身和屋顶三部分组成。
1、重视建筑组群平面布置。
中国古代建筑组群大多以庭院为组合单位:单体建筑沿周边布置,围合成中间的庭院。
这样的庭院整体风格是内向的:内部开敞而富于变化,外观较封闭。
按照中国的封建礼制观念,庭院强调中轴对称布局,以突出主体建筑,并求得整体的平衡。
沿轴线作多层次的纵身布局成为中国古代建筑组群的一个鲜明的特色,有着丰富多彩的庭院变化,在一定程度上弥补了单体建筑定型化造成的单调感。
这种建筑群体组合的手法,甚至影响到城市规划,并取得辉煌的成就。
只有园林建筑是个例外。
中国园林建筑以“师法自然”为原则,极尽自由灵活之能事,与欧洲的几何图案式的园林建筑布局绝然不同。
6、灵活安排空间布局。
构架式的结构为室内空间的灵活布局创造了条件。
中国古代建筑中,常用多种多样的罩、挂落、隔扇、屏等自由灵活地分隔室内空间。
7、运用色彩装饰手段。
木构架的一个突出缺点是易腐、易燃。
为了保护木材,表面需加油漆,在长期的发展演变中,中国古代建筑形成独具特色的彩画制度,令世人叹为观止。
中国古建筑术语解释及结构图样

中国古建筑术语解释及结构图样斗拱:斗拱,是中国古代建筑上特有的构件,是由方形的斗、升、拱、翘、昂组成。
它的产生和发展有着非常悠久的历史。
从两千多年前战国时代采桑猎壶上的建筑花纹图案,以及汉代保存下来的墓阙、壁画上,都可以看到早期斗拱的形象。
按使用部位分,它可以分为檐斗拱、外檐斗拱、平座斗拱。
外檐斗拱中,又可分为柱头科斗拱(用于柱头位置上的斗拱)、角科斗拱(用于殿堂角上的斗拱)和平身科头拱。
斗拱在中国古建筑中起着十分重要的作用,主要有三个方面:一、它位于柱与梁之间,由屋面和上层构架传下来的荷载,要通过斗拱传给柱子,再由柱传到基础,因此,它起着承上启下,传递荷载的作用。
二、它向外出挑,可把最外层的桁檀挑出一定距离,使建筑物出檐更加深远,造形更加优美、壮观。
三、它构造精巧,造形美观,如盆景,似花兰,又是很好的装饰性构件。
举架:中国古代建筑中确定屋顶曲面曲度的方法。
古代建筑梁架层叠加高时,用举架方法使屋顶的坡度越往上越陡,呈凹曲面,以利于屋面排水和檐下采光。
在北方宫式建筑中,规定各种大小建筑的檐步架都是五架(即步架举高和步架长度之比等于5∶10),飞椽为三五举,其余各步架之间的举高,取决于房屋的大小和檩数的多少。
采用举架方法建造的屋顶在古代建筑中独树一帜。
庑殿:中国古代建筑中的一种形式,是中国古代建筑中至高无上的建筑形式。
在封建社会,庑殿建筑实际上已经成为皇家建筑之外,其它官府、衙属、商埠、民宅等等,是绝不允许采用庑殿这种建筑形式的。
庑殿建筑的这种特殊政治地位决定了它用材硕大、体量雄伟、装饰华贵富丽,具有较高的文物价值和艺术价值。
庑殿建筑屋面有四大坡,前后坡屋面相交形成一条正脊,两山屋面与前后屋面相交形成四条垂脊,故庑殿又称四阿殿、五脊殿。
唐代以前,正脊短小,四面坡深,明代以后正脊加长。
悬山:屋面两坡五脊,一条正脊,四条垂脊。
正脊两端伸出山墙,与脊头平齐顺垂脊修造外沿以保护檀头不受风雨的侵蚀。
(屋面双坡,两侧伸出山墙之外。
唐宋、明清斗拱结构图示及专有名词释义

唐宋、明清斗拱结构图示及专有名词释义唐宋和明清斗拱图示唐宋:斗拱巨硕,与柱高比可达到1:2,加上直昂的作用,常使出檐达三四米,铺间一般1、2朵。
〖华栱〗:在斗栱上向内、外挑出的栱,称“华栱”。
〖计心造与偷心造〗:在斗栱(华栱、昂)的跳头上有与之垂直的横栱和枋为“计心造”,没有的是“偷心造”。
〖令栱〗:与华栱垂直的栱称横栱,最外一挑华栱(或昂)头上的横栱称“令栱”。
〖抄〗:华栱出挑称“抄”;有“单抄”、“双抄”的说法。
〖昂〗:斗栱中斜向设置(与屋面平行)的杆件为“昂”,是杠杆作用的斜挑梁。
分类:依其具体位置分别称作:柱头铺作(位于平柱的柱头上)、转角铺作(位于转角柱头上)、补间铺作(位于両柱间的枋上)。
各部名称:斗拱名称:“X抄X下昂”是度量铺作单位之一在宋《营造法式》的“总铺作次序”条中规定:“出一跳为之四铺作,出两跳为之五铺作,出三跳为之六铺作,出四跳为之七铺作,出五跳为之八铺作”;一朵最小的斗栱应挑出四层、一跳的四层是固定的层,即栌斗、栱、耍头、衬方头。
斗拱的计数单位是“铺作”,如一朵单抄(或单昂)斗栱有:一的栌斗,一个华拱(或昂),一个耍头,一个衬方头,计四铺作。
每增加一个构件,即加一铺作,以此类推。
双抄双下昂为七铺作,双抄三下昂为八铺作,等等。
单杪四铺作(一:栌斗、二:栱、三:耍头、四:衬方头):单杪单昂五铺作:单抄双下昂六铺作里转五铺作双抄双下昂七铺作里转六铺作独乐寺上层柱头(双抄双下昂七铺作)、补间佛光寺转角铺作(双抄三下昂八铺作):明清:昂变为装饰作用的假昂,斗拱变小,与柱高比1:8(?)以上,出檐变短,大约一米,斗拱变密,平身科多达4--8朵,明次稍间不同。
〖翘〗(宋称“华栱”):略似弓形,与建筑物立面垂直;〖昂〗:翘之向外端加长,并下斜。
〖耍头〗:昂之上,切与昂平行大小相近的直木;(或挑尖梁头)分类:因其所在建筑物部位的不同:〖柱头科〗在柱顶上;〖平身科〗在柱间额枋上;〖转角科〗在屋角柱头上。
图释中国古建结构常识(下)

图释中国古建结构常识(下)七、构架由柱、梁、枋、檩等构成的一种木制建筑结构,是木构架建筑物的承重部分,同时又是木建筑比例尺度和形体外观的重要决定因素。
属“大木作”。
1、柱建筑中的垂直主结构件,承托在它上方物件的重量,比如屋檐的重量,是建筑的承重部分。
此外还有一些其他较小的柱,这些短柱不是置于地基之上,而是置于梁架之上,承托上方物件的重量,再把这重量透过梁架,传递至主柱之上,例如脊瓜柱或蜀柱。
古代柱子多为木造,亦有石柱。
为防水、防潮,在主柱与地基间,建有柱础,并在木柱的柱础之上,垫以石櫍。
图四十石质圆柱形檐柱柱子分类方法很多:或按截面形状分:方柱、圆柱、八菱形柱、六菱形柱;或按柱子的材质分:木柱、石柱、砖柱;或按长细比分:长柱、短柱、中长柱。
或按外形分:直柱、梭柱;也有按柱的功能、所处位置等分类的,不胜枚举,下面选列几种常被提及的柱子:(1)檐柱(图四十、图四十一、图四十二):也称廊柱,建筑物檐下最外一列支撑屋檐的柱子,也叫外柱。
多用于重檐或重檐带平坐的建筑,支撑挑出较长的屋檐及角梁翼角等。
柱子有石质、木质之分,断面则有圆、方之分,通常为方形,且柱径较小。
图四十一石质方柱形檐柱图四十二木质圆柱形檐柱(2)角柱(图四十三):位于建筑角部、与柱的正交的两个方向各只有一根框架梁与之相连接的框架柱。
简单地说在建筑物四角的柱子。
需要注意的是角柱可以看做是从概念设计的角度出发,对结构的薄弱部位给予加强。
所以角柱在计算、抗震构造等方面都有特殊规定。
图四十三柱阵图(3)金柱(图四十三):也称老檐柱,在檐柱以内,中线以外的柱子,多用于带外廊的建筑。
进深(进深:由门口向屋里延伸的深度)较大的房屋依位置不同又有外围金柱和里内金柱之分。
另外,金柱又是除檐柱、中柱和山柱以外的柱子的通称。
(4)山柱(图四十三):在硬山或悬山式房屋建筑的山墙内,正中支撑屋顶的柱子。
(5)中柱(图四十三):也称脊柱,在建筑物纵向定位轴线的中线上支撑屋脊的柱子。
中国古建筑构造解释(详细!)

中国古建筑构造解释(详细!)第一篇中国古代建筑的特点中国是世界文明古国之一。
古代中国建筑和古代埃及建筑、古代西亚建筑、古代印度建筑、古代爱琴海建筑、古代美洲建筑并列为世界古老建筑的六大组成。
中国建筑文化源远流长,独立发展,形成独具特色的建筑体系。
中国古代建筑特点主要表现在以下七个方面:1、使用木材作为主要建筑材料,以木构柱梁为承重骨架,以木材、土或其它材料为围护物的木构架建筑体系。
2、保持构架制原则,中国古代以木构柱梁为承重骨架,以木材或其它材料为围护物的木构架建筑体系,实质上是将承重结构与围护结构分开的构架体系。
3、创造并使用斗拱结构形式,斗拱是中国古代建筑体系特有的形制,它既是上部梁架和立柱之间传递荷载的结构构件,又以其自身优美、华丽的造型而成为建筑的主要装饰构件。
是集结构功能与装饰功能与一体,在中国建筑体系中独有的构件。
4、实行单体建筑标准化,中国古代建筑,无论是宫殿、寺庙、住宅等,不论其规模大小,外观体形皆由台基、屋身和屋顶三部分组成。
5、重视建筑组群平面布置。
中国古代建筑组群大多以庭院为组合单位:单体建筑沿周边布置,围合成中间的庭院。
这样的庭院整体风格是内向的:内部开敞而富于变化,外观较封闭。
按照中国的封建礼制观念,庭院强调中轴对称布局,以突出主体建筑,并求得整体的平衡。
沿轴线作多层次的纵身布局成为中国古代建筑组群的一个鲜明的特色,有着丰富多彩的庭院变化,在一定程度上弥补了单体建筑定型化造成的单调感。
这种建筑群体组合的手法,甚至影响到城市规划,并取得辉煌的成就。
只有园林建筑是个例外。
中国园林建筑以“师法自然”为原则,极尽自由灵活之能事,与欧洲的几何图案式的园林建筑布局绝然不同。
6、灵活安排空间布局。
构架式的结构为室内空间的灵活布局创造了条件。
中国古代建筑中,常用多种多样的罩、挂落、隔扇、屏等自由灵活地分隔室内空间。
7、运用色彩装饰手段。
木构架的一个突出缺点是易腐、易燃。
为了保护木材,表面需加油漆,在长期的发展演变中,中国古代建筑形成独具特色的彩画制度,令世人叹为观止。
干货!中国古建筑木结构建筑扫盲图(最详细)

干货!中国古建筑木结构建筑扫盲图(最详细)唐宋建筑构架分件1、脊槫,又称脊檩,架在木结构屋架上面最高的一根横木。
明清之前用叉手支撑,后用侏儒柱支撑。
2、襻间,中国古代建筑的一种构件。
襻间用于椽下,是联系各梁架的重要构件,以加强结构的整体性,有单材、两材、实拍等组合形式。
明清时期檩下只用垫板、枋,合称一檩三件,废除襻间。
明清时襻间改称枋,并在它与檩间空隙处加竖板,称垫板。
檩、垫板、枋联用是明清官式建筑通常做法。
山西平顺王曲天台庵大殿(唐)殿内梁架结构殿的两缝梁架之间在各条檩下都加一条平行于檩的木枋,放在蜀柱上的大斗口内,与平梁相交。
这种枋在宋代叫“襻间”,用作梁架间的联系,以加强构架的纵向稳定性。
在现存四座唐代木构建筑中,也仅此殿用了襻间,是研究唐代厅堂型构架特点和发展演变的重要例证。
3、丁华抹颏栱,脊部叉手上角内,横向出耍头的栱。
颏kē,脸的最下部分,下巴。
一般在平梁之上用蜀柱、叉手与丁华抹颏栱拖脊槫。
捧节令栱,跟丁华抹颏栱有点类似,位置也差不多,承槫下替木之令栱。
山西陵川礼义镇南吉祥寺前殿(宋)殿内梁架结构4、蜀柱,即瓜柱,蜀柱是宋代名称,又叫侏儒柱,意思为短柱。
早期只用在平梁上,支撑脊槫,而在其他承梁处用斗栱、矮木和驼峰。
蜀柱头也安斗,柱头间用襻间,柱角处装木㭼。
5、叉手,自平梁两端背上斜支向脊槫的枋木。
叉手也用在平梁上支撑脊槫,实际是一对人字型的支撑。
叉手的上述用法通用于汉至唐,晚唐五代起,逐渐改用蜀柱支撑脊槫,叉手成为托在两侧的加强稳定的构件。
明清时期,各梁均用瓜柱支撑,瓜柱下用角背,取消了叉手。
6、平槫,除脊槫和檐槫以外,跟脊槫平行的槫子。
7、合㭼(tà),置于平梁上与蜀柱交接处,可加固梁与柱的连接。
明清称角背,缴背或脚背。
8、平梁,宋式建筑称谓,位于脊槫下的梁,长二椽。
明清称三架梁,太平梁。
山西平顺大云院弥陀殿(五代)梁架结构“串”这一构件在《法式》厅堂等屋的大木作里用得很多,主要起联系柱子和梁架的作用,这和江南常见的“串斗式”木架中的“串枋”和“斗枋”的作用是相同的。
古建筑的名词解释

古建筑的名词解释古建筑作为一种独特的建筑形式,承载着历史、文化和艺术的丰富内涵。
它们凝聚着古代建筑师的智慧和创造力,展示了古代人们对建筑美学的追求。
以下是对古建筑常见名词的解释,带你深入了解这一千年古老的建筑艺术。
1. 亭台楼阁:亭台楼阁是中国古代建筑中常见的一种形式。
亭台是指建在水面上的小型建筑物,常用于赏景或休憩。
楼阁则是高耸入云的建筑,除了供人休息观赏外,也常用于仪式和娱乐活动。
2. 角楼:角楼是古代城墙或城门中的一种建筑物。
它位于城墙或城门的拐角处,通常用作防守和瞭望。
角楼形式多样,既可以是方形的,也可以是圆形、六角形甚至多边形的。
3. 台基:台基是支撑古建筑主体的基座。
它通常是石砌的,用于提高建筑的高度和稳定性。
台基的形状和尺寸可以根据建筑的规模和用途而有所不同。
4. 梁柱:梁柱是古代建筑中承担荷载的结构构件。
梁是横向承载力的主要构件,通常横跨在柱子之间,起到支撑和分布力量的作用。
柱子则是直立的纵向承重结构,起到支撑梁和屋顶的作用。
5. 彩绘:彩绘是古建筑装饰中常见的一种技法。
通过将颜料涂在墙面、梁柱等建筑元素上,使建筑物呈现出丰富多彩的视觉效果。
彩绘可以表达建筑物所代表的题材、历史故事和宗教信仰等,是古建筑装饰的重要组成部分。
6. 青砖:青砖是中国古代建筑中常用的建筑材料。
它由粘土经过高温烧制而成,呈现出青灰色的外观。
青砖既坚固耐用,又具有一定的装饰性,广泛应用于屋顶、墙壁和地面的建造。
7. 斗拱:斗拱是中国古代建筑中常用的一种拱形结构。
它由多个拱石构成,形成一个类似梯形的结构。
斗拱不仅可以加强建筑物的稳定性,还可以增强建筑的美观度,被广泛应用于古代寺庙、宫殿和园林建筑中。
8. 花样木构:花样木构是中国古代建筑中一种传统的木结构形式。
它采用木材进行雕刻和拼接,形成具有装饰性和结构性的木构件。
花样木构常用于古代建筑的屋顶结构,以其精湛的工艺和华丽的造型,展示了古代木工的高超技艺。
9. 石雕:石雕是利用石材进行雕刻艺术的一种形式。
中国古建筑名词解释大全

中国古建筑名词解释大全一、名词及条目①中国木构架体系形成于汉代,成熟于唐代,宋代在成熟化的基础上精致化,明清则达到高度成熟阶段。
②副阶:宋称,殿阁等个体建筑周围环绕的廊子(形成重檐屋顶),称为副阶。
③间:四柱之间的空间或两榀梁架之间的空间(一般指第二种),若两排柱子很近则其中间部分称之为出廊(周围廊,前后廊,前出廊,不出廊四种)。
④卷杀:对木构件曲线轮廓的一种加工方法。
⑤大式建筑与小式建筑在官式建筑的构筑形制上,区分为大木大式建筑和大木小式建筑。
大式建筑主要用于坛庙,宫殿,苑囿,陵墓,城楼,府第,衙署和官修寺庙等组群的主要,次要殿屋,属于高等级建筑。
小式建筑主要用于民宅,店肆等民间建筑和重要组群中的辅助用房,属于低等次建筑。
其区别为:①间架,大式建筑开间可到九间,特例用到11间,通进深可到11架,特例到13架。
小式建筑开间只能做到三五间,通进深不多于7架,一般以3,4,5架居多。
②出廊,大式建筑可用各种出廊方式,而小式建筑只能用到前后廊,不许做周围廊。
③屋顶,大式建筑可以用各种屋顶形式和琉璃瓦件。
小式建筑只能用硬山,悬山及其卷棚做法,不许用庑殿,歇山,不许做重檐,不许用筒瓦和琉璃瓦件。
④大木构件,大式建筑可以用斗拱,也可以不用。
小式建筑不许用斗拱。
在梁架构件中,大式建筑增添了飞椽,随梁枋,角脊,伏脊木等构件。
6伏脊木:被脊固定于脊桁上,截面为六角形,在伏脊木两侧朝下的斜面上开椽窝以插脑椽。
伏脊木仅在明清才出现的(唐宋时期没有),且仅用于大式建筑中。
7合角吻:重檐建筑的下檐槫(音团tuan)脊或屋顶转角处的装饰兽。
8螭首:①传说中的怪兽,用于建筑屋顶的装饰,是套兽采用的主要形式。
②古代彝器,碑额,庭柱,殿阶上及印章上的螭龙头像。
9 <<考工记>>(战国):“匠人营国,方九里,旁三门,国中九经九纬,经涂九轨,左祖右社,面朝后市,市朝一夫。
”一般解释为:都城九里见方,每边辟三门,纵横各九条道路,南北道路宽九条车轨,东面为祖庙,西面为社稷坛,前面是朝廷宫室,后面是市场和居民区。
【资料】中国古建筑南北方常用术语对照表

【资料】中国古建筑南北方常用术语对照表南北方古建筑常用术语对照表南方地区北方地区解释地面图平面图建筑物所在的地理位置和周围环境的平面图古建筑常以木柱为主,中心线为主,墙体为次开间、总开间面阔、通面阔建筑物平面正面长度和分间,明代称面阔,建筑物正面檐柱之间距称“通面阔”和“共开间”进深、共进深进深、通进深建筑物由前到后的深度,总深度为总进深、共进深间间由两榀梁架间上折设桁置椽成为分隔,其框的空间称“间”,以其开间,进深尺寸组成正间明间建筑物(房屋)正中之一间次间次间建筑物(房屋)左、右两旁之间,再向左、右延深为再次间边间稍间建筑物(房屋)两端之间(硬山屋顶建筑)落翼尽间建筑物(房屋)两端之间(歇山屋顶建筑)廊、廊界廊子建筑物前后用以通行的廊屋,分明廊、内廊、曲廊围廊周围廊古建筑大殿、塔底层四周外围的廊屋,互相环通落栋、座并列的若干间形成一座房屋为落,分置于主轴线上的一落(幢)称“正落”,两边称“边落”院子、天井院子、院落房屋前后空地用围墙或栅栏围起,其深度不小于房屋的深度,称“落子”,两边称“变落”阳台、露台平台、露台殿堂建筑前之方形平台,低于台阶称“平台”对照厅一组大小、形式相同的建筑南北对称布置,并用走廊和院落围成小院,称“对照厅”侧殿、配殿耳房、朵殿殿堂左右两侧置有的小殿堂,与主殿无连备弄、更道弄建筑内部前后通达的次要边道内四界似五架梁位屋内前后步柱主间,梁四界所承梁之简称大式殿庭大木殿式带有斗栱或纪念性的建筑形式厅堂小式大木无斗栱或无纪念性的建筑形式小木作装修作做装饰、装修的木工四合舍庑殿、五脊殿四面五脊之顶,为古建筑殿堂之最高级别歇山歇山为悬山与庑殿相结合的屋顶形式,又称“九脊顶殿”悬山悬山前后两坡人字形,边间桁条挑出山墙的屋面硬山硬山房屋山墙与屋顶前后两坡做平尖顶攒尖几道垂脊交合于顶部,上作宝顶,常见亭、阁披屋雨塔殿堂出入口正中前附加之门厅式凸出之建筑回顶卷棚、元宝顶屋顶做圆弧形不做脊的建筑重檐、双滴水三滴水、副檐重檐、三重檐廊檐、副檐多层建筑,上下层由外廊,按建筑层数分副檐、重檐、三重檐出檐出檐檐伸出外墙或外柱的部分边贴出挑出山,挑山房屋两山屋檐挑出部分山尖山尖、两山房屋左右山面上身沿屋架斜坡三角形部位推山推山四合舍正脊加长,向两山推出排山排山硬山、悬山、歇山、两山没瓦的构架部分收山收山歇山式两山正脊收进的做法贴式格式、图样建筑木构架结构式样过梁式、抬梁式抬梁、梁柱式梁架于前后两柱顶上穿斗式穿逗式每檩(桁)下皆立柱,柱间有枋穿(川)相连段头、方木、方斜敦木、方木、收斜方形或长方形之木料扁作方斜作屋架、梁架用矩形木斜做(扁作厅)圆作(堂)圆斜作屋架、梁架用圆木作(圆堂、圆作)厅堂厅堂较为豪华构造复杂的建筑(大厅、正厅、茶厅、娇厅等)阳台平台一般多层建筑,二层以上的外廊提栈举架屋面的坡度,直角三角形之比,古称举折贴式正贴边贴*缝(品)由梁柱、枋等组成一组为贴式、位架于明间为正贴,两山墙称边贴界步架(步)梁架上檩与檩之水平间距梁架梁架梁檩木构件总称草架草架天花以上的构件不外露的称“草架”梁梁木结构中承重之构件梁头柁头梁长出于柱外皮部分荷包梁、骆驼梁川梁、顶梁梁立面形如弧虹状,梁面微栱,古称眉梁剥腮(拔亥)月梁、大梁两端各刨去1/5成斜三角,减薄端面架于柱斗山界架三架梁、太平梁顶部两步架上承三桁之梁。
古建常见名词(下)

古建常见名词(下)原图配图详解一、檐椽、飞椽配图+解释1.檐椽:檐椽是钉置于檐(或廊)步架,向外挑出之椽。
与檐椽一起挑出的,还有附在檐椽之上的飞椽。
2.檐椽长按檐步架加檐平出尺寸(如有飞椽,则檐椽平出占总平出的2/3,如无飞椽,则檐椽平出即檐子总平出),再接檐步举架加斜(五举乘1.12,或按实际举架系数加斜)。
檐椽直径,小式按1/3D,大式按1.5斗口。
3.椽断面有圆形和方形两种,通常大式做法多为圆椽,小式做法多为方椽。
二、大连檐、小连檐、闸档板配图+解释1.与檐椽、飞椽相关连的构件还有大连檐、小连檐(或里口木)、闸档板、椽椀等。
2.大连檐是钉附在飞檐椽椽头的横木,断面呈直角梯形,长随通面宽,高同椽径,宽1.1-1.2椽径。
它的作用在于联系檐口所有飞檐椽,使之成为整体。
3.小连檐是钉附在檐椽椽头的横木,断面呈直角梯形或矩形。
当檐椽之上钉横望板时,由于望板做柳叶缝,小连檐后端亦应随之做出柳叶缝。
如檐椽之上钉顺望板,则不做柳叶缝口。
4.闸档板是用以堵飞椽之间空当的闸板。
闸档板厚同望板、宽同飞椽高。
长按净椽当加两头入槽尺寸。
闸档板垂直于小连檐,它与小连檐是配套使用的。
如安装里口木时,则不用小连檐和闸档板。
三、里口木、椽椀配图+解释5.里口木可以看作是小连檐和闸档板二者的结合体,里口木长随通面宽,高(厚)为小连檐一份加飞椽高一份,宽同椽径。
里口木,按飞椽位置刻口,飞椽头从口内向外挑出,空隙由未刻掉的木块堵严,里口木宋代称大连檐,明代称里口木,清代演变为小连檐加闸档板做法。
6.椽椀是封堵圆椽之间椽当的挡板。
长随面宽,厚同望板,宽为1.5椽径或按实际需要。
椽椀是檐里安装修(装修安在檐柱间,以檐柱为界划分室内外)时,用于檐椽之上的构件,它的作用与闸档板相似,有封堵椽间空隙,分隔室内外,防寒保温,防止鸟雀钻入室内等作用。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
中国古建筑术语解释及结构图样斗拱:斗拱,是中国古代建筑上特有的构件,是由方形的斗、升、拱、翘、昂组成。
它的产生和发展有着非常悠久的历史。
从两千多年前战国时代采桑猎壶上的建筑花纹图案,以及汉代保存下来的墓阙、壁画上,都可以看到早期斗拱的形象。
按使用部位分,它可以分为内檐斗拱、外檐斗拱、平座斗拱。
外檐斗拱中,又可分为柱头科斗拱(用于柱头位置上的斗拱)、角科斗拱(用于殿堂角上的斗拱)和平身科头拱。
斗拱在中国古建筑中起着十分重要的作用,主要有三个方面:一、它位于柱与梁之间,由屋面和上层构架传下来的荷载,要通过斗拱传给柱子,再由柱传到基础,因此,它起着承上启下,传递荷载的作用。
二、它向外出挑,可把最外层的桁檀挑出一定距离,使建筑物出檐更加深远,造形更加优美、壮观。
三、它构造精巧,造形美观,如盆景,似花兰,又是很好的装饰性构件。
举架:中国古代建筑中确定屋顶曲面曲度的方法。
古代建筑梁架层叠加高时,用举架方法使屋顶的坡度越往上越陡,呈凹曲面,以利于屋面排水和檐下采光。
在北方宫式建筑中,规定各种大小建筑的檐步架都是五架(即步架举高和步架长度之比等于5∶10),飞椽为三五举,其余各步架之间的举高,取决于房屋的大小和檩数的多少。
采用举架方法建造的屋顶在古代建筑中独树一帜。
庑殿:中国古代建筑中的一种形式,是中国古代建筑中至高无上的建筑形式。
在封建社会,庑殿建筑实际上已经成为皇家建筑之外,其它官府、衙属、商埠、民宅等等,是绝不允许采用庑殿这种建筑形式的。
庑殿建筑的这种特殊政治地位决定了它用材硕大、体量雄伟、装饰华贵富丽,具有较高的文物价值和艺术价值。
庑殿建筑屋面有四大坡,前后坡屋面相交形成一条正脊,两山屋面与前后屋面相交形成四条垂脊,故庑殿又称四阿殿、五脊殿。
唐代以前,正脊短小,四面坡深,明代以后正脊加长。
悬山:屋面两坡五脊,一条正脊,四条垂脊。
正脊两端伸出山墙,与脊头平齐顺垂脊修造外沿以保护檀头不受风雨的侵蚀。
(屋面双坡,两侧伸出山墙之外。
屋面上有一条正脊和四条垂脊,又称挑山顶。
)歇山式:是紧随其后的高级的屋顶形式。
这样的屋顶也好辨认,从侧面看,向下的两条脊好像是在半路上歇了一下,然后就改变了方向,折向另一个方向延伸出去了,所以侧面的上半部形成了一个类似三角形的样子。
歇山式的屋檐也分单檐和重檐,达官贵人的府邸和重要的建筑物多采用这种屋顶形式。
攒尖顶:是圆形和正多边形建筑的屋顶造型。
除圆形攒尖顶无脊外,屋脊自屋面和各角中心屋顶汇聚,脊间坡面略呈弧形。
江南各式屋顶的屋檐与屋角的起翘都大于北方,然以攒尖顶最为悬殊,有飞檐之称。
这种形状既易雨水的排泄,又有轻盈欲飞的美感。
六角攒间古建筑的构件名称有宋式和清式两套,这些图上的标注是遵照《营造法式》的宋式名称,适用于早期木结构建筑。
看了这些图片,对大木作知识能有个简单了解了。
我另外正在写一些详细的释义,每个名词写一篇,已发表的有:四椽栿、六椽栿(不断补充)解释下四椽栿,栿(fú)就是梁,建筑的纵向主要承重构件,栿上面横向的构件是槫(tuán),现在称为檩条,槫上面纵向搭的小木棍是椽(chuán),两条槫之间的椽子称为一架椽,照片中这条栿托了四架椽子,称为四椽栿。
同理托六架椽子的就是六椽栿。
(山西芮城广仁王庙正殿)详解四椽栿>>>还是刚才那梁架,我把主要构件的名称都标了出来,大家可以按图索骥。
各代在构件的样式和使用上会有区别,这些区别是根据建筑形式断代的主要依据,但整体构架千年没变。
(山西芮城广仁王庙正殿)脊槫:屋架最高处的槫,位于正脊下叉手:脊槫两侧,平梁之上的斜撑平梁:又称平栿,梁架结构里最上层的梁,长两椽,其上蜀柱、叉手承托脊槫(山西芮城广仁王庙正殿)这是一张六椽栿的结构图,六椽栿即托六架椽的梁。
六椽栿以上用平梁和劄牵错落搭配,托举出房子的山间尖,早期木结构中用六椽檐栿通搭的实例很少,这个梁架结构来自山西平顺金代淳化寺金代正殿。
详解六椽栿>>>劄牵:长一椽的梁古建筑的梁架结构有多种组合,这也是一座六椽檐栿通搭的建筑,结构与上图有很大不同,六椽栿上用四椽栿,四椽栿上用平梁(两椽),逐层递减,形成中国式房屋的山尖(山西泽州西四义普觉寺)阑额是柱头间的联系构件,安装于柱头,上皮与柱齐平,有些建筑柱子最下端也有一道这样的联系构件,称为“地栿”。
普拍方安装于柱头阑额之上,压于栌枓之下。
普拍方与阑额的断面呈“T”字形。
早期建筑一般不用普拍方,现存十几座唐和五代建筑中只有平顺大云院弥陀殿使用了普拍方,宋以后开始应用广泛。
(山西沁县大云院正殿)铺作是由斗拱组成的构造单元,分为三种,立于柱头的称柱头铺作;立于两柱之间阑额或普拍方上的是补间铺作,立于转角处角柱上的叫转角铺作。
附图是座歇山顶建筑,前檐可见两朵柱头铺作、三朵补间铺作、两朵转角铺作。
如果是悬山顶,则没有转角铺作。
(山西沁县普照寺正殿)这张示意图是七铺作,铺作数=出跳数+3,上图双抄双昂出四跳是四层,另加栌枓、耍头、襯方头各一层,共七层,称七铺作。
(山西平遥镇国寺万佛殿)这张图和上张是一朵铺作,不同视角,标出各部件名称。
(山西平遥镇国寺万佛殿)铺作层最下面的大枓称为栌枓栌枓口内纵向伸出,出跳的栱称为华栱栌枓口内横向伸出,与华栱相交的是泥道栱瓜子栱是华栱(或昂)头上横出的栱(最外跳除外),栱下是交互枓,栱两头坐散枓,上承慢栱慢栱是是施于泥道栱和瓜子栱之上的横向栱令栱是最外跳上的横栱,铺作外传在橑风槫或橑檐枋之下,里转在筭桯方下。
令栱和瓜子栱都是施于跳头的横栱,区别在于令栱在最外跳上,瓜子栱在里面的跳头上交互枓施于跳头,十字开口;施于替木下顺身开口散枓施之于横向栱的两头或偷心造的跳头上齐心枓是用于栱中心的枓,图中令栱的中心位置用了一枚齐心枓,令栱的两端则是散枓柱头方是压在柱中线上的长方,长同屋面,与铺作结合为一体,把同一侧面的铺作联系起来。
山西早期大木作的常用做法是铺作横向第一跳为泥道栱,泥道栱之上即开始使用多层柱头方,慢栱隐刻于柱头方上罗汉方是位于铺作出跳之上的长方,外转位于柱头方和橑风槫之间,里转位于柱头方和筭桯方之间铺作最外跳上承托的槫称为橑风槫,也是整个屋架结构中最下面的槫,这一位置也有不用槫而用方的,称为橑檐方。
山西绝大多数早期大木作使用橑风槫,我只见过几处应用橑檐方的实例枓直接托替木不用令栱的情况很少见,只在唐宋时期有些实例,这张图是唐代建筑山西芮城广仁王庙正殿如果铺作跳头上使用了横栱称为计心造,没有使用横栱则称为偷心造,附图是一朵四跳七铺作枓栱,第二跳的跳头上使用了瓜子栱(横栱),第四跳的跳头上用了令栱(横栱),因此这两跳称为计心;第一、三跳的跳头上没有使用横栱,这两跳称为偷心。
铺作里转一般比较简单,配图这个使用了华栱和压跳,也有些直接只用华栱。
(山西屯留宝峰寺五方佛殿)五铺作单抄单昂重栱计心造。
(山西武乡大云寺大雄宝殿)有些古建筑的枓栱昂与耍头都采用斜置构件,且外形相似,如何区分昂与耍头呢?这种情况区分的方法是看是否出跳,出跳的为昂,不出跳的是耍头。
如图这朵柱头铺作,下面出跳托令栱的为昂,上面不出跳的是耍头。
(山西长子崇庆寺)华栱或昂向前挑出一段称为“跳”,这张照片中下面的华栱和昂各向前挑出一段,各出一跳,这朵枓栱一共出两跳。
耍头不向前挑出为不出跳再做张假昂与耍头区分的图。
假昂和真昂一样也出跳,区别是真昂是斜置构件,用杠杆原理挑出,而假昂是水平构件,只把昂尖做成昂形,作用与华栱相当。
假昂与耍头的区分同样是看是否出跳,此图下面出跳托令栱的是昂(假昂),上面不出跳的是耍头。
(山西平顺北社观音堂)檐角构件名称(山西平顺淳化寺)柱头方是铺作中位于柱头中心线上横向的方材,同位置的最上一层称为压槽方。
附图是山西五台唐代南禅寺大殿,第二跳华栱为殿内的四椽栿梁头伸出,压槽方在梁之上,到了宋代以后大部分梁不参与枓栱,而是压在铺作层之上,压槽方就到了梁的下面隐刻是古建筑中的一种常用手法,这张图中的建筑没有使用独立的慢栱,而是在柱头方上刻出了慢栱的形状,两端仍然使用了散枓,这种不使用单独构件而是在其他构件上刻出部分形状的做法称为“隐刻”(山西五台南禅寺大殿)悬山顶和九脊顶两山伸出的部分称为“出际”,安装于出际处的椽子称为“厦头椽”因为九脊顶又称“厦两头造”,而悬山顶没有两山出檐,又称“不厦两头造”。
搏风板安装于山面出际处以挡风雨,垂鱼惹草即保护槫头又能起装饰作用悬山顶建筑山面。
(山西襄垣文庙大成殿)山西长治市级文物保护单位壶关县清流老君庙元代正殿的东山墙在2013年雨季坍塌了,梁架外露,六椽屋四椽栿对乳栿用三柱是晋东南地区早期大木作最常见的梁架结构形式,这张图标出了主要构件的名称。
不少古建筑采用组合式主梁,配图这张进深六椽,采用四椽栿对前乳栿用三柱,乳栿也有对在后面的,两段梁的结点在内柱上。
四椽栿:长四架椽的梁;乳栿:长两椽的梁;劄牵:长一椽的梁。
配图这座大殿是山西长子善村龙王庙,山面护坡和墙塌了,骨骼外露这张图也是四椽栿对前乳栿用三柱,殿内效果。
配图是山西长子壁村三嵕庙,元代,现在后檐柱严重内倾,很危险了四椽栿对前乳栿。
组合式梁架的种类很多:三椽栿对劄牵、四椽栿对前后劄牵,二椽栿对前后乳栿等等,以后慢慢作图这张图是山西长子西上坊成汤庙金代正殿的转角铺作,可见山面柱头方延伸过来成为正出的华头子,前檐的柱头方同样延伸过去成为横出的华头子。
《营造法式》卷十八“殿阁外檐转角铺作用栱、枓等数”中说“华头子,两只,身连间内方桁”指的就是这种结构。
从卷十七“铺作每间用方桁等数”可知方桁指的是柱头方等小方材。
应县木塔第二层柱头铺作山西太原晋祠圣母殿第一层柱头铺作山西五台县广济寺正殿柱头铺作山西五台县佛光寺东大殿柱头铺作山西五台县南禅寺柱头铺作山西朔州崇福寺弥陀殿柱头铺作山西大同善化寺大雄宝殿补间铺作山西大同华严寺大雄宝殿柱头铺作研究木结构古建筑,尤其是早期大木作,必须要读懂《营造法式》,这本书是北宋时期李诫所著,刊行于北宋崇宁二年(1103年),至今已九百余年,读懂这么古老的书并非易事。
学习《营造法式》,首先要记住各个部件的名称和其所处的结构位置,我计划通过新浪博客发表“木结构古建筑扫盲”系列,通过图片标注和文字注释的方式,每篇文章介绍一种构件,帮助更多朋友读懂古人留下的建筑精髓。
访古七年多,寻访古迹逾千处,资料照片拍了1T有余,时间精力有限,很多照片拍回来后还从没看过,偶然打开恍若新去,打算写这个系列文章,对我自己来说是个整理资料的过程,也是个学习的过程,文中难免有偏颇之处,还望不吝指正,我们共同学习《营造法式》是必备书,市场上有很多版本,价格差异极大,我们学习《营造法式》是为了读懂它表达的建筑信息,不是为了研究版本咬文嚼字,买最便宜的就足够用了。
