防雷插座设计方案
前言
随着经济建设的高速发展，人民对生活居住环境和通迅设施的需求不断提高，各种各样先进的电子设备、智能系统被广泛应用于学校小区及各企业单位中。这些高精密算设备富含大量的CMOS半导体集成模块，耐过电压电流能力极低，无法保证在特定的空间里遭受雷击时运行。且各系统多包含大量的电子设备和计算机系统，这些电子设备和计算机系统通常耐电压等级低，抗干扰能力差，最怕受到雷击。且所有设备的运行正常与否直接影响到该区的居民及企、事业单位的安全和工作的正常开展，因此采用较具可靠性避雷措施至关重要。
二、雷电波入侵学校各电子系统的可能途径
入侵途径
（1）雷电直接击中各电子设备的物理线路
落雷点为电源高电压侧，雷电沿供电线路侵入到各电子系统供电部分，产生过电流与过电压造成网络供电系统的设备损坏、断电、致使整个系统瘫痪。
（2）感应过电压
由于网络系统在建筑物内大量布设各种导体线路（如电源线、数据通信线、天馈线），这些线路、网络结构布局错综复杂，在建筑物内部的不同空间位置上构成许多回路，当建筑物遭雷击或邻近地区雷电放电时，将在建筑物内部空间产生脉冲暂态磁场，这种快速变化的
磁场交链这些回路后，将在回路中感应出暂态过电压，危及与这回路相连接的电子设备。
网络通信线路上感应过电压分静电感应与电磁感应：静电感应主要是指架空线路位于雷击点附近，由雷云团先导通道中充满电荷，对架空线产生静电感应作用累积大量相反电荷，当雷云主放电开始，雷云中电荷迅速中和，从而使架空线上原先被束缚的电荷迅速释放，形成暂态过电压波。这种波以接近光速向架空线两侧传播，侵入线路两端连接的网络设备将其损坏。
当雷电直接击在避雷针避雷带上时，由于雷电流幅值大，波头陡度高，在雷电流的通道附近产生一个很强的瞬变磁场。这强大的磁场将直接在电源线或网络通信线路上感应出过电压，侵入到网络系统中，损坏网络设备。高强度（30KA雷电流）雷电放电可以对距离雷击点1km范围内网络系统产生影响，甚至造成系统设备损坏。据统计，这种感应雷击事故占电子设备雷击事故的70%。甚至威胁人身安全。为防止瞬间高压感应雷通过市电电源线信号线进入到室内打坏设备，应在电源线，信号线加装电源防雷器跟信号防雷器，并做好防雷接地。考虑到学校项目已完工，重新加装防雷工程相对成本较高，工程量大，故考虑在设备终端加装D级防雷插座做精细保护。
一、防雷插座的原理
防雷插座原理是应用避雷管或压敏电阻这样的瞬变电压吸收器并在输入线之间,平常表现为一个无限大阻抗;当瞬变电压发生的时候,该
器件阻抗迅速降低,将瞬变能量进行转移,保护内部用电设备。
1、防雷插座的好处
● 防雷插座适用于设备端末级电源过压保护。
● 防雷插座残压低，通流容量大。
● 共模、差模全方位保护。（差模又称串模，指的是两根线之间的信号差值；而共模噪声又称对地噪声，指的是两根线分别对地的噪声）● 安装方便，使用简单。
● 内置过载保护器，具备短路保护功能，不会因为超负荷而发生火灾。
2、使用防雷插座的注意事项：
（1）．防雷插座的接地端子与插头地线E端已连通。
（2）．与防雷插座相连的插座地线端接地符合要求时，将防雷插座的插头直接插入即可；否则，必须将防雷插座的接地端子与地网连接后才能使用。为了达到更好的防雷效果，建议将防雷插座的接地端子与地网可靠连接。
二、为何要选择电源防雷插座
防雷插座主要是防止感应雷浪涌侵入，浪涌也叫突波，顾名思义就是超出正常工作电压的瞬间过电压。本质上讲，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲，。可能引起浪涌的原因有：感应雷、重型设备、短路、电源切换或大型发动机。而含有浪涌阻绝装置
的防雷插座可以有效地吸收突发的巨大能量，以保护连接设备免于受损。防雷插座是一种为各种终端设备提供D级安全防护的防雷装置。当电气回路中因为外界的干扰突然产生尖峰电流或者电压时，防雷插座在极短的时间内导通分流，从而避免浪涌对设备的损害.
适用范围
电源防雷插座主要用于交流电源末级防护，用于终端设备，如：办公设备、视频监控系统、以太网交换机；家用电器220AC电源防护等。能满足设备配电需求，同时能有效吸收电源系统中电磁干扰、脉冲等线路浪涌，延长设备正常工作寿命。

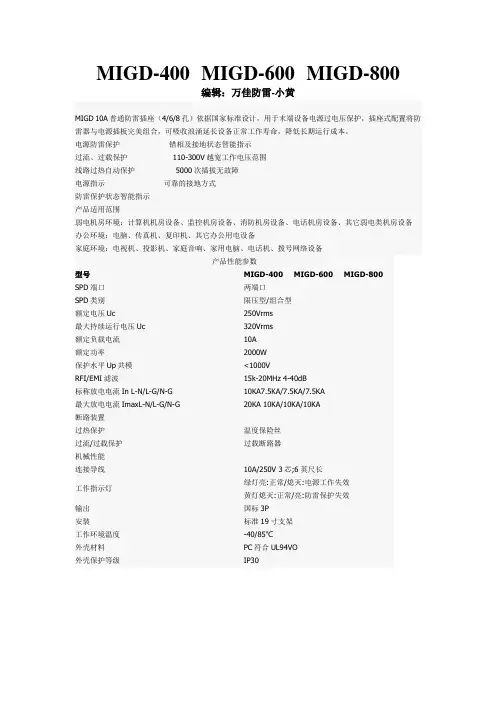

性能特点
·残压低、响应时间快；
·工作状态指示；
·国际通用标准插孔，内部防雷组件采用共、差模全保护模式；
·采用温控保护电路，具有过载自动保护功能，工作稳定可靠；
监控立杆防雷设计方案
