华为交换机配置实例
华为s5700交换机配置
华为s5700交换机配置1.通过串口和交换机的console口相连2. 在PC上单击“开始> 所有程序> 附件> 通讯> 超级终端”打开超级终端软件，如图4-15所示新建一个连接。
3. 设置连接端口，如图4-16所示。
14. 设置端口通信参数，如果用户配置过用户界面，参数需要保持一致，如果没配置过，则与设备缺省值保持一致。
图4-17 端口通信参数设置#添加VLAN<Quidway> system-view[Quidway] vlan 10[Quidway-vlan10] quit#设定端口模式<Quidway> system-view[Quidway] int gigabitethernet 0/0/21[Quidway-GigabitEthernet0/0/21] port link-type access[Quidway-GigabitEthernet0/0/21]quit#将端口加入Vlan<Quidway> system-view[Quidway] vlan 10[Quidway-vlan10] port gigabitethernet 0/0/21[Quidway- vlan10] quit#设置VLAN IP(管理IP)<Quidway> system-view[Quidway] interface vlanif 10[Quidway-Vlanif10] ip address 192.168.0.253 255.255.255.0[Quidway- Vlanif10] shutdown[Quidway- Vlanif10] undo shutdown#开启http 服务< Quidway >dirDirectory of flash:/Idx Attr Size(Byte) Date Time FileName0 -rw- 955 Feb 09 2012 16:16:09 private-data.txt1 -rw- 1,089,840 Jan 01 1970 00:02:05S5700SI-V100R005C01SPC100.web.zip2 -rw- 10,215,068 Oct 01 2008 00:02:28 3 -rw- 626,426 Jan 01 1970 00:03:17 s27_37_57-v100r005sph008.pat4 -rw- 12,240 Jan 01 1970 00:03:19 $_patchstate_reboot5 -rw- 706 Feb 09 2012 17:33:05 vrpcfg.zip31,620 KB total (19,928 KB free)< Quidway >system-view[Quidway]http server load S5700SI-V100R005C01SPC100.web.zip[Quidway]http server enable设置电脑ip和192.168.0.253 在同一网段并且电脑能够和192.168.0.253ping通检测方法：浏览器打开http://192.168.0.253User:admin Pwd:admin#重启[Quidway] reboot。
华为交换机 综合配置案例
2综合配置案例关于本章2.1 中小型园区/分支出口综合配置举例2.2 大型园区出口配置示例（防火墙直连部署）2.3 大型园区出口配置示例（防火墙旁路部署）2.4 校园敏捷网络配置示例2.5 轨道交通承载网快速自愈保护技术配置举例2.6 配置交换机上同时部署ACU2和NGFW的示例2.1 中小型园区/分支出口综合配置举例园区网出口简介园区网出口一般位于企业网内部网络与外部网络的连接处，是内部网络与外部网络之间数据流的唯一出入口。
对于中小型企业来说，考虑到企业网络建设的初期投资与长期运维成本，一般希望将多种业务部署在同一设备上。
企业网络用户一般同时需要访问Internet和私网VPN，而对于中小型企业来说考虑到建设及维护成本问题，一般租用运营商Internet网络组建私网VPN。
对于部分可靠性要求较高的园区网络，一般考虑部署两台出口路由器做冗余备份实现设备级可靠性，同时应用链路聚合、VRRP、主备路由等技术保证园区出口的可靠性。
华为AR系列路由器配合华为S系列交换机是中小型园区网出口设备的理想解决方案。
l园区出口设备需要具备NAT Outbound及NAT Server的功能，实现私网地址和公网地址之间的转换，以满足用户访问Internet或者Internet用户访问内网服务器的需求。
l园区出口设备需要具备通过Internet构建私网VPN的功能，以满足企业用户各个机构之间私网VPN互通的需求。
l园区出口设备需要具备数据加密传输的功能，以保证数据的完整性和机密性，保障用户业务传输的安全。
l中小型园区出口需要具备可靠性、安全性、低成本、易维护等特点。
配置注意事项l本配置案例适用于中小型企业园区/分支出口解决方案。
l本配置案例仅涉及企业网络出口相关配置，涉及企业内网的相关配置请参见华为S 系列园区交换机快速配置中的“中小园区组网场景”。
组网需求某企业总部和分支分别位于不同的城市，地域跨度较远，总部存在A、B两个不同的部门，分支只有一个部门。
华为交换机聚合端口配置实例
华为交换机聚合端口配
置实例
集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]
华为交换机聚合端口配置实例
聚合端口的作用：提高网络链路的负载均衡，提高网络的数据传输的可靠性。
聚合端口带宽相当于组合端口的带宽总行。
比如吞吐量为100M的端口，4个端口聚合就是400M。
实例如图1-1：
1-1
网络环境：交换机LSW1、LSW2，目的分别将两台交换机LSW1与LSW2的两个端口聚合成一条链路。
1-2
首先创建聚合端口，如图1-2命令。
接着将LSW2的端口加入聚合端口，如图1-3命令
1-3
同样将LSW2 的G0/0/1,端口加入eth-trunk 1
查看聚合端口包含的接口命令是：dis trunk..... Eth-trunk 1(如图1-4)
1-4。

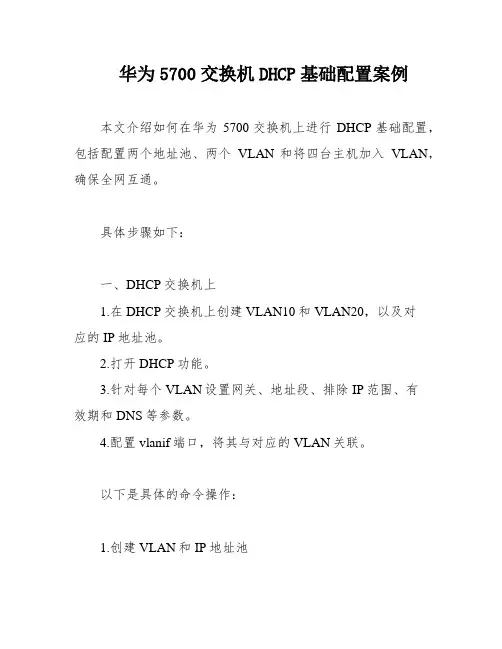

华为5700交换机DHCP基础配置案例
华为5700交换机DHCP基础配置案例本文介绍如何在华为5700交换机上进行DHCP基础配置，包括配置两个地址池、两个VLAN和将四台主机加入VLAN，确保全网互通。
具体步骤如下：一、DHCP交换机上1.在DHCP交换机上创建VLAN10和VLAN20，以及对应的IP地址池。
2.打开DHCP功能。
3.针对每个VLAN设置网关、地址段、排除IP范围、有效期和DNS等参数。
4.配置vlanif端口，将其与对应的VLAN关联。
以下是具体的命令操作：1.创建VLAN和IP地址池DHCP] DHCP enableDHCP] vlan batch 10 20DHCP] ip pool vlan10DHCP] gateway-list 192.168.1.254DHCP] ork 192.168.1.0 mask 255.255.255.0DHCP] excluded-ip-address 192.168.1.200 192.168.1.253 DHCP] lease day 5DHCP] dns-list 114.114.114.114DHCP] ip pool VLAN 20DHCP] gateway-list 192.168.2.254DHCP] ork 192.168.2.0 mask 255.255.255.0DHCP] excluded-ip-address 192.168.2.100 192.168.1.200 DHCP] lease day 5DHCP] dns-list 8.8.8.82.分配vlanif端口配置DHCP] interface vlanif10DHCP] ip address 192.168.1.254 255.255.255.0 DHCP] dhcp select globalDHCP] interface vlanif20通过以上配置，我们可以实现在华为5700交换机上进行DHCP基础配置，包括创建VLAN、IP地址池和配置vlanif端口等操作，以确保全网互通。
华为交换机TELNET远程管理交换机配置实例
TELNET远程管理交换机配置一组网需求：1．PC通过telnet登陆交换机并对其进行管理；2．分别应用帐号+密码方式、仅密码方式以及radius认证方式；3．只允许192.1.1.0/24网段的地址的PC TELNET访问。
二组网图：作为telnet登陆主机的PC与Switch A之间通过局域网互连（也可以直连），PC可以ping通Switch A。
三配置步骤：1H3C S3100-SI S5100系列交换机TELNET配置流程账号+密码方式登陆1．配置TELNET登陆的ip地址<SwitchA>system-view[SwitchA]vlan 2[SwitchA-vlan2]port Ethernet 1/0/1[SwitchA-vlan2]quit[SwitchA]management-vlan 2[SwitchA]interface vlan 2[SwitchA-Vlan-interface2]ip address 192.168.0.1 242．进入用户界面视图[SwitchA]user-interface vty 0 43．配置本地或远端用户名+口令认证方式[SwitchA-ui-vty0-4]authentication-mode scheme4．配置登陆用户的级别为最高级别3(缺省为级别1)[SwitchA-ui-vty0-4]user privilege level 35．添加TELNET管理的用户，用户类型为”telnet”，用户名为”huawei”，密码为” admin”[SwitchA]local-user huawei[SwitchA-luser-huawei]service-type telnet level 3[SwitchA-luser-huawei]password simple admin仅密码方式登陆1．配置TELNET登陆的ip地址(与上面账号+密码登陆方式相同) 2．进入用户界面视图[SwitchA]user-interface vty 0 43．设置认证方式为密码验证方式[SwitchA-ui-vty0-4]authentication-mode password4．设置登陆验证的password为明文密码”huawei”[SwitchA-ui-vty0-4]set authentication password simple huawei 5．配置登陆用户的级别为最高级别3(缺省为级别1)[SwitchA-ui-vty0-4]user privilege level 3TELNET RADIUS验证方式配置1．配置TELNET登陆的ip地址(与上面账号+密码登陆方式相同) 2．进入用户界面视图[SwitchA]user-interface vty 0 43．配置远端用户名和口令认证[SwitchA-ui-vty0-4]authentication-mode scheme4．配置RADIUS认证方案，名为”cams”[SwitchA]radius scheme cams5．配置RADIUS认证服务器地址192.168.0.31[SwitchA-radius-cams]primary authentication 192.168.0.31 1812 6．配置交换机与认证服务器的验证口令为”huawei”[SwitchA-radius-cams]key authentication huawei7．送往RADIUS的报文不带域名[SwitchA-radius-cams]user-name-format without-domain8．创建（进入）一个域，名为”huawei”[SwitchA]domain huawei9．在域”huawei”中引用名为”cams”的认证方案[SwitchA-isp-huawei]radius-scheme cams10．将域”huawei”配置为缺省域[SwitchA]domain default enable HuaweiTELNET访问控制配置1．配置访问控制规则只允许192.1.1.0/24网段登录[SwitchA]acl number 2000[SwitchA-acl-basic-2000]rule deny source any[SwitchA-acl-basic-2000]rule permit source 192.1.1.0 0.0.0.2552．配置只允许符合ACL2000的IP地址登录交换机[SwitchA]user-interface vty 0 4[SwitchA-ui-vty0-4]acl 2000 inbound3．补充说明：●TELNET访问控制配置是在以上三种验证方式配置完成的基础上进行的配置；●TELNET登陆主机与交换机不是直连的情况下需要配置默认路由。
华为交换机配置实例
华为交换机配置实例序号注意项目记录1 登录交换机时请注意在超级终端串口配置属性流控选择“无”2 启动时按”ctrl+B”可以进入到boot menu模式3 当交换机提示”Please Press ENTER”，敲完回车后请等待一下，设备需要一定的时间才能进入到命令行界面（具体的时间视产品而定）4 请在用户视图（如<Quidway>）输入”system-view”（输入”sys”即可）进入系统视图(如[Quidway])5 对使用的端口、vlan、interface vlan进行详细的描述6 如果配置了telnet用户，一定要设置权限或配置super密码7 除了S5516使用SFP模块，S8016和S6500系列使用模块，其它产品使用模块不可以带电插拔8 某产品使用其它产品模块前请确认该模块是否可以混用9 配置acl时请注意掩码配置是否准确10 二层交换机配置管理IP后，请确保管理vlan包含了管理报文到达的端口11 配置完毕后请在用户视图下（如<Quidway>）采用save命令保存配置12 请确保在设备保存配置的时候不掉电，否则可能会导致配置丢失13 如果要清除所有配置，请在用户视图下（如<Quidway>）采用resetsaved-configuration，并重启交换机注：其他配置需注意的地方请参考每部分内容后面的注明LANSW IT CH日常维护基本操作1 基本操作1.1 常用命令新旧对照列表常用命令新旧对照表旧新旧新show display access-list aclno undo acl eaclexit quitwrite save show version disp versionerase reset show run disp current-configurationshow tech-support disp diagnostic-informationshow start disp saved-configurationrouter ospf ospfrouter bgp bgprouter rip riphostname sysnameuser local-user0 simple7 ciphermode link-typemulti hybrid注意:1. disp是display的缩写，在没有歧义时LANSW IT CH会自动识别不完整词2. disp cur显示LANSW IT CH当前生效的配置参数3. disp和ping命令在任何视图下都可执行，不必切换到系统视图4. 删除某条命令，一般的命令是undo xxx，另一种情况是用其他的参数代替现在的参数，如有时虽然xxx abc无法使用undo删除，但是可以修改为xxx def以太网端口链路类型介绍以太网端口有三种链路类型：Access、Hybrid和Trunk。
华为交换机基本配置6个实验报告
华为交换机基本配置6个实验报告随着信息技术的发展，网络设备的应用越来越广泛。
作为网络通信设备中的一种，交换机在局域网中起着至关重要的作用。
华为交换机是当前市场上应用较为广泛的一种交换机品牌，其功能强大，性能稳定。
针对华为交换机的基本配置，我们可以进行一些实验来深入了解和掌握其使用方法。
在本文中，我们将围绕华为交换机的基本配置展开六个实验报告，从简单到复杂，由浅入深地探讨华为交换机的使用方法和技巧。
通过这些实验，我们将对华为交换机的基本配置有一个全面、深刻的理解，为日后的网络设备使用和管理提供有力的支持。
一、实验报告一：华为交换机的基本连接和登录在第一个实验中，我们将学习如何连接并登录华为交换机，这是使用交换机的第一步。
我们将了解到交换机的基本连接方法，学习如何通过终端设备登录交换机，并进行基本的配置操作。
通过这个实验，我们可以对华为交换机的使用环境和登录方法有一个清晰的认识。
二、实验报告二：VLAN的配置和管理VLAN是虚拟局域网的简称，对局域网进行划分可以提高网络的安全性和管理效果。
在这个实验中，我们将学习如何在华为交换机上进行VLAN的配置和管理，包括VLAN的创建、VLAN口的划分和端口的配置等操作。
通过这个实验，我们可以深入了解VLAN的应用和管理，为实际网络的划分和管理奠定基础。
三、实验报告三：静态路由的配置和使用在现代网络中，路由是实现不同网络之间通信的关键设备。
在这个实验中，我们将学习如何在华为交换机上配置和使用静态路由，包括路由表的设置、路由信息的添加和删除等操作。
通过这个实验，我们可以掌握静态路由的配置方法，为不同网络之间的通信建立起有效的桥梁。
四、实验报告四：访问控制列表（ACL）的配置和管理访问控制列表是在网络设备上实现对数据包进行过滤和控制的重要工具。
在这个实验中，我们将学习如何在华为交换机上配置和管理访问控制列表，包括ACL规则的设置、ACL的应用和优先级的调整等操作。
H3C系列交换机STP配置实例 华为
H3C系列交换机STP配置实例华为1.组网需求下面的网络中，SwitchC作为SwitchB的备份交换机，当SwitchB 出现故障的时候，由Switch C转发数据，Switch C和SwitchB之间通过两条链路相连，保证在一条链路发生故障的时候，另一条可以正常工作;SwitchD~SwitchF下面直接挂接用户的计算机，分别通过一个上行端口与Switch C、SwitchB相连。
此项需求可以通过在SwitchB~SwitchF交换机上配置RSTP 来实现。
说明:SwitchA一般是H3C的中端交换机，如S8505、S5516、S6500系列交换机Switch B、SwitchC一般为H3C低端交换机中的S3500系列、S3550系列交换机。
SwitchD~SwitchF一般为H3C低端交换机中的S3050系列、S3000系列、S2000系列等。
2.组网图SwitchA一般是H3C的中端交换机，如S8505、S5516 S6500系列交换机。
Switch B、SwitchC一般为H3C低端交换机中的S3500系列、S3550系列交换机。
SwitchD~SwitchF一般为H3C低端交换机中的S3050系列、S3000系列、S2000系列等。
3.配置步骤(1)SwitchA的配置#全局启动RSTP。
[Quidway] stp enable#RSTP 全局启动后，各个端口的RSTP默认为启动状态，在不参与RSTP计算的端口上关闭RSTP，注意不要将参与RSTP计算的端口RSTP关闭。
(此处仅列举出GigabitEthernet2/0/4)[Quidway] interface gigabitethernet2/0/4[Quidway-GigabitEthernet2/0/4]stpdisable#配置SwitchA为树根，有两种方法:将SwitchA的Bridge优先级配置为0:直接使用命令将SwitchA指定为树根。
(整理)华为交换机配置实验.
1交换机VLAN应用配置1功能需求及组网说明『配置环境参数』1.PC1和PC2分别连接到交换机SwitchA的端口E0/1和E0/2，端口分别属于VLAN10和20『组网需求』1.PC1属于VLAN10。
2.PC2属于VLAN20。
2数据配置步骤『交换机VLAN应用配置流程』1、缺省情况下，交换机存在一个默认的VLAN，即VLAN 1，且VLAN 1不能被删除；2、将端口加入到某VLAN X中，有两种方法：创建某VLAN X，进入VLAN X的配置视图，将指定端口加入VLAN X；进入指定端口的配置视图，修改该端口的PVID为X『方法1』【SwitchA相关配置】1.创建（进入）VLAN10，将E0/1加入到VLAN10[SwitchA]vlan 10[SwitchA-vlan10]port Ethernet 0/12.创建（进入）VLAN20，将E0/2加入到VLAN20[SwitchA]vlan 20[SwitchA-vlan20]port Ethernet 0/2『方法2』【SwitchA相关配置】1.进入以太网端口E0/1的配置视图[SwitchA]interface Ethernet 0/12.配置端口E0/1的PVID为10[SwitchA-Ethernet0/1]port access vlan 103.进入以太网端口E0/1的配置视图[SwitchA]interface Ethernet 0/24.配置端口E0/2的PVID为20[SwitchA-Ethernet0/2]port access vlan 20【补充说明】无2交换机VLAN接口静态IP地址配置1功能需求及组网说明『配置环境参数』1.SwitchA为三层交换机2.PC1连接到SwitchA的以太网端口E0/1，属于VLAN103.PC2连接到SwitchA的以太网端口E0/2，属于VLAN204.SwitchA的VLAN接口10的IP地址为10.1.1.1/24，VLAN接口20的IP地址为20.1.1.1/24，分别作为PC1和PC2的网关『组网需求』PC1和PC2可以通过SwitchA进行互通2数据配置步骤『VLAN接口静态IP地址配置流程』创建VLAN接口，并配置IP地址。
华为5680T交换机配置过程
华为5680T交换机配置过程华为5680T交换机是一种高性能的数据中心交换机，下面将介绍其具体的配置过程：步骤一：登录交换机使用终端串口或Telnet/SSH远程登录交换机，并输入用户名和密码进行认证。
步骤二：基础配置1.配置主机名和域名sysname [主机名]ip domain-name [域名]2.配置管理口IP地址interface vlanif [VLAN ID]ip address [IP地址] [掩码位数]3.配置管理员用户local-user [用户名] password irreversible-cipher [密码] authorization-attribute level 3步骤三：配置交换功能1.创建和配置VLANvlan [VLAN ID]description [描述]2.配置端口interface [端口名称]port link-type accessport default vlan [VLAN ID]stp edged-port enable3.配置链路聚合interface eth-trunk [聚合组号]link-aggregation mode dynamic description [描述]步骤四：配置安全策略1.配置防病毒和反垃圾邮件security-policysecurity-policy profile [扫描策略名] virus kill the-connectionoption ftp check-contentoption ftp block-size2.配置访问控制acl number [ACL编号]rule [规则编号] permit tcp source [源地址] source-port [源端口] destination [目的地址] destination-port [目的端口]步骤五：保存并应用配置savequit以上即为华为5680T交换机的初步配置过程，可以根据需要进行进一步的配置和优化，同时要注意安全措施和备份工作，确保网络的可靠性和稳定性。
华为路由器交换机配置实例
华为路由器配置实例华为路由器（R2621）、交换机（S3026e）各一台，组建一VLAN，实现虚拟网和物理网之间的连接。
实现防火墙策略，和访问控制（ACL），我们这里用的是四台电脑。
方案说明：四台PC的IP地址、掩码如下列表：P1 192.168.1.1 255.255.255.0 网关IP 为192.168.1.5P2 192.168.1.2 255.255.255.0 网关IP 为192.168.1.5P3 192.168.1.3 255.255.255.0 网关IP 为192.168.1.6P4 192.168.1.4 255.255.255.0 网关IP 为192.168.1.6路由器上Ethernet0的IP 为192.168.1.5Ethernet1的IP 为192.168.1.6firewall 设置默认为deny实施命令列表：交换机上设置，划分VLAN：sys//切换到系统视图[Quidway]vlan enable[Quidway]vlan 2[Quidway-vlan2]port e0/1 to e0/8[Quidway-vlan2]quit//默认所有端口都属于VLAN1,指定交换机的e0/1 到e0/8八个端口属于VLAN2[Quidway]vlan 3[Quidway-vlan3]port e0/9 to e0/16[Quidway-vlan3]quit//指定交换机的e0/9 到e0/16八个端口属于VLAN3[Quidway]dis vlan all[Quidway]dis cu路由器上设置，实现访问控制：[Router]interface ethernet 0[Router-Ethernet0]ip address 192.168.1.5 255.255.255.0[Router-Ethernet0]quit//指定ethernet 0的ip[Router]interface ethernet 1[Router-Ethernet1]ip address 192.168.1.6 255.255.255.0[Router-Ethernet1]quit//开启firewall，并将默认设置为deny[Router]fire enable[Router]fire default deny//允许192.168.1.1访问192.168.1.3//firewall策略可根据需要再进行添加[Router]acl 101[Router-acl-101]rule permit ip source 192.168.1.1 255.255.255.0 destination 192.168.1.3 255.255.255.0[Router-acl-101]quit//启用101规则[Router-Ethernet0]fire pa 101[Router-Ethernet0]quit[Router-Ethernet1]fire pa 101[Router-Ethernet1]quit。
华为6500系列千兆核心多层路由交换机配置实例
port trunk permit vlan all {将Trunk端口加入到指定的VLAN，此处为允许所有vlan通过Trunk干道}
ip address 192.168.13.240 255.255.255.0 {配置vlan实际IP地址}
vrrp vrid 13 virtual-ip 192.168.13.254 {配置vrrp虚拟IP地址}
vrrp vrid 13 priority 110 {配置vrrp优先级，优先级高的成为Active设备}
vrrp vrid 21 virtual-ip 192.168.21.254
vrrp vrid 21 priority 110
#
interface Vlan-interface30
ip address 192.168.30.253 255.255.255.0
vrrp vrid 30 virtual-ip 192.168.30.254
ip address 192.168.15.253 255.255.255.0
vrrp vrid 15 virtual-ip 192.168.15.254
vrrp vrid 15 priority 110
#
interface Vlan-interface16
ip address 192.168.16.253 255.255.255.0
port access vlan 13
#
interface GigabitEthernet3/0/6
port access vlan 13
华为3系列交换机命令详解及配置实例
[Quidway-Ethernet0/1]mdi {across|auto|normal} ；配置端口平接扭接
[Quidway-Ethernet0/1]port link-type {trunk|access|hybrid} ；设置端口工作模式
[Quidway-Ethernet0/1]mdi {across|normal|auto} 配置MDI/MDIX
[Quidway-Ethernet0/1]shutdown/undo shutdown 关闭/重启端口
VLAN基本配置命令(以Quidway S3026为例) [Quidway]vlan 3 创建并进入VLAN配置模式，缺省时系统将
[Quidway]quit 退出系统视图
[Quidway-Ethernet0/1]duplex {half|full|auto} 配置接口双工工
[Quidway-Ethernet0/1]speed {10|100|auto} 配置接口速率
[Quidway-Ethernet0/1]flow-control 开启流控制
[Quidway]port mirror <interface_type interface_num> ；指定被镜像端口
[Quidway]port mirror int_list observing-port int_type int_num ；指定镜像和被镜像
[Quidway]description string ；指定VLAN描述字符
[Quidway]delete 删除Flash ROM中的配置
[Quidway]save 将配置写入Flash ROM
电信公司华为交换机QINQ配置实例
电信公司华为交换机QINQ配置实例电信公司华为交换机QINQ配置实例时下最兴的QINQ，电信公司正在全网改造，这是下一代网络必须的。
QINQ相关东东IP数据网的构架中，使用交换机做为接入设备，采用LAN作为接入方式时，往往应该考虑一个重要的问题就是用户之间的隔离，因为接入到LAN的用户往往处于同一广播域中，用户的通信信息可以被处于同一广播域中的其他用户监听到，影响了网络的安全性。
而且广播域中，大量的广播信息带来的带宽消耗和网络延迟也影响了网络的影响。
VLAN技术的提出实现了LAN接入用户的隔离，不仅提高了安全性，也通过对广播域在细分减少了网络中的广播信息。
VLAN技术就是在逻辑上把一个LAN 划分成逻辑上相互隔离的虚拟网络，VLAN中的各个成员处于统一广播域中，而VLAN间通信必须通过第三层路由。
VLAN的划分方式有很多，常用的包括基于端口的VLAN、基于MAC 的VLAN、基于网络层的VLAN等。
VLAN的技术实现中最常见的采用帧标签的方式，IEEE802.1Q提供了帧标签的标准，在VLAN Tag标签中，包含有VLAN ID是一个12位的域，可以支持4096个VLAN 实例，而User Priority则是一个3位的帧优先级，共有8种优先级。
网络中以太数据帧能够通过VLAN ID和User Priority来区别不同的网络流量。
当前由于交换芯片的限制，许多交换机VLAN范围即同时可配置的基于tag VLAN的ID的范围只能在n~n+512个的范围内。
活动VLAN即指交换机同时可以配置的基于tag VLAN 的个数一般在256个以内。
目前很多运营商要求端到端的安全辨识，希望每个用户一个VLAN，但面临的问题是标准的VLAN资源仅4096个，这就限制了宽带接入网络的组网规模。
比如，将来一个家庭用户将涉及多种业务的接入，除了普通宽带数据业务外，还有语音业务如VoIP、视频业务如IPTV 等。
那么在运营中就需要通过VLAN来区分不同的业务，一个用户就会占用多个VLAN。
华为三层交换机配置方法、命令及实例
华为三层交换机配置方法（1）(2008-07-21 11:27:34)转载标签：分类：工作汇报杂谈本文以河南平临高速所使用的华为华三通信的H3C S3600-28P-SI为例，配置前首先要确定型号后缀是SI还是EI，EI的支持所有协议，SI的不支持OSPS动态协议，因此SI配置路由时可以使用静态协议和RIP协议，具体配置如下：<H3C>system-view //进入系统视图[H3C]display current-configuration //显示当前配置//以下开始配置//第一步：划分VLAN，并描述vlan 1description local-S3600vlan 2description link-to-wenquanvlan 3description link-to-ruzhouvlan 4description link-to-xiaotunvlan 5description link-to-baofengvlan 6description link-to-pingxivlan 7description link-to-pingnanvlan 8description Uplink-to-Putianvlan 9description link-to-pingxicentre//第二步：给VLAN 划网关interface Vlan-interface2description link to wenquanip address 10.41.77.41 255.255.255.192 interface Vlan-interface3description link to ruzhouip address 10.41.77.105 255.255.255.192 interface Vlan-interface4description link to xiaotunip address 10.41.77.169 255.255.255.192 interface Vlan-interface5description link to baofengip address 10.41.77.233 255.255.255.192 interface Vlan-interface6description link to pingxiip address 10.41.78.41 255.255.255.192 interface Vlan-interface7description link to pingnanip address 10.41.78.105 255.255.255.192 interface Vlan-interface8description uplink to putianip address 10.41.244.102 255.255.255.252 interface Vlan-interface9description link to pingxicentreip address 10.41.80.233 255.255.255.192//第三步：给VLAN 指定端口interface Ethernet1/0/2description link to wenquanport access vlan 2interface Ethernet1/0/3description link to ruzhouport access vlan 3interface Ethernet1/0/4description link to xiaotunport access vlan 4interface Ethernet1/0/5description link to baofengport access vlan 5interface Ethernet1/0/6description link to pingxiport access vlan 6interface Ethernet1/0/7description link to pingnanport access vlan 7interface Ethernet1/0/8description uplink to putianport access vlan 8interface Ethernet1/0/9 to Ethernet1/0/24 description link to pingxicentreport access vlan 9//第四步：配置路由协议//（1）用RIP配动态路由ripnetwork 10.41.77.41network 10.41.77.105network 10.41.77.169network 10.41.77.233network 10.41.78.41network 10.41.78.105network 10.41.80.233network 10.41.244.102//（2）配静态路由（只用对远Enable //进入私有模式Configure terminal //进入全局模式service password-encryption //对密码进行加密hostname Catalyst 3550-12T1 //给三层交换机定义名称enable password 123456. //enable密码Enable secret 654321 //enable的加密密码（应该是乱码而不是654321这样）Ip subnet-zero //允许使用全0子网（默认都是打开的）Ip name-server 172.16.8.1 172.16.8.2 //三层交换机名字Catalyst 3550-12T1对应的IP地址是172.16.8.1 Service dhcp //提供DHCP服务ip routing //启用三层交换机上的路由模块ExitVtp mode server //定义VTP工作模式为sever模式Vtp domain centervtp //定义VTP域的名称为centervtpVlan 2 name vlan2 //定义vlan并给vlan取名（如果不取名的话，vlan2的名字应该是vlan002）Vlan 3 name vlan3Vlan 4 name vlan4Vlan 5 name vlan5Vlan 6 name vlan6Vlan 7 name vlan7Vlan 8 name vlan8Vlan 9 name vlan9Exitinterface Port-channel 1 //进入虚拟的以太通道组1Interface gigabitethernet 0/1 //进入模块0上的吉比特以太口1channel-group 1 mode on //把这个接口放到快速以太通道组1中Interface gigabitethernet 0/2 //同上channel-group 1 mode onport-channel load-balance src-dst-ip //定义快速以太通道组的负载均衡方式（依靠源和目的IP的方式）interface gigabitethernet 0/3 //进入模块0上的吉比特以太口3interface gigabitethernet 0/4 //同上interface gigbitethernet 0/5 //同上interface gigbitethernet 0/6 //同上interface gigbitethernet 0/7 //进入模块0上的吉比特以太口7no shutdownspanning-tree vlan 6-9 cost 1000 //在生成树中，vlan6-9的开销定义为10000interface range gigabitethernet 0/8 –10 //进入模块0上的吉比特以太口8,9,10no shutdownspanning-tree portfast //在这些接口上使用portfast（使用portfast以后，在生成树的时候不参加运算，直接成为转发状态）interface gigabitethernet 0/11 //进入模块0上的吉比特以太口11interface gigabitethernet 0/12 //同上interface vlan 1 //进入vlan1的逻辑接口（不是物理接口，用来给vlan做路由用）ip address 172.16.1.7 255.255.255.0 //配置IP地址和子网掩码no shutdownstandby 1 ip 172.16.1.9 //开启了冗余热备份（HSRP），冗余热备份组1，虚拟路由器的IP地址为172.16.1.9 standby 1 priority 110 preempt //定义这个三层交换机在冗余热备份组1中的优先级为110，preempt是用来开启抢占模式interface vlan 2 //同上ip address 172.16.2.252 255.255.255.0no shutdownstandby 2 ip 172.16.2.254standby 2 priority 110 preemptip access-group 101 in //在入方向上使用扩展的访问控制列表101interface vlan 3 //同上ip address 172.16.3.252 255.255.255.0 no shutdownstandby 3 ip 172.16.3.254standby 3 priority 110 preemptip access-group 101 ininterface vlan 4 //同上ip address 172.16.4.252 255.255.255.0 no shutdownstandby 4 ip 172.16.4.254standby 4 priority 110 preemptip access-group 101 ininterface vlan 5ip address 172.16.5.252 255.255.255.0 no shutdownstandby 5 ip 172.16.5.254standby 5 priority 110 preemptip access-group 101 ininterface vlan 6ip address 172.16.6.252 255.255.255.0 no shutdownstandby 6 ip 172.16.6.254standby 6 priority 100 preemptinterface vlan 7ip address 172.16.7.252 255.255.255.0 no shutdownstandby 7 ip 172.16.7.254standby 7 priority 100 preemptinterface vlan 8ip address 172.16.8.252 255.255.255.0 no shutdownstandby 8 ip 172.16.8.254standby 8 priority 100 preemptinterface vlan 9ip address 172.16.9.252 255.255.255.0no shutdownstandby 9 ip 172.16.9.254standby 9 priority 100 preemptaccess-list 101 deny ip any 172.16.7.0 0.0.0.255 //扩展的访问控制列表101access-list 101 permit ip any anyInterface vlan 1 //进入vlan1这个逻辑接口Ip helper-address 172.16.8.1 //可以转发广播（helper－address的作用就是把广播转化为单播，然后发向172.16.8.1）Interface vlan 2Ip helper-address 172.16.8.1Interface vlan 3ip helper-address 172.16.8.1interface vlan 4ip helper-address 172.16.8.1interface vlan 5ip helper-address 172.16.8.1interface vlan 6ip helper-address 172.16.8.1interface vlan 7ip helper-address 172.16.8.1interface vlan 9ip helper-address 172.16.8.1router rip //启用路由协议RIPversion 2 //使用的是RIPv2，如果没有这句，则是使用RIPv1network 172.16.0.0 //宣告直连的网段exitip route 0.0.0.0 0.0.0.0 172.16.9.250 //缺省路由，所有在路由表中没有办法匹配的数据包，都发向下一跳地址为172.16.9.250这个路由器line con 0line aux 0line vty 0 15 //telnet线路（路由器只有5个，是0-4）password 12345678 //login密码loginendcopy running-config startup-config 保存配置cisco 3550Switch# configure terminalSwitch(config)#vtp mode transparentSwitch(config)#vlan 10Switch(config-vlan)# name vlan10Switch(config)#exitSwitch(config)#vlan 11Switch(config-vlan)name vlan11Switch(config-vlan)endSwitch#configure terminalSwitch(config)#interface fastethernet0/9Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 10Switch(config-if)#exitSwitch(config)#interface fastethernet0/10Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 10Switch(config-if)#exitSwitch(config)#interface fastethernet0/11Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 11Switch(config-if)#exitSwitch(config)#interface fastethernet0/12Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 11Switch(config-if)#exitSwitch(config)#interface vlan10Switch(config-if)#ip address 192.168.0.1 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#interface vlan11Switch(config-if)#ip address 192.168.1.1 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#ip routingSwitch(config)#ip forward-protocol udpSwitch(config)#inter vlan 10ip helper 172.16.11.255 //这个命令又是什么意思？是不是转发整个网段的UDP协议？为什么用到了172.16.11.255这个地址？Switch(config)#exitSwitch(config)#inter vlan 11Switch(config-if)#ip helper 172.16.10.255 //同上？Switch(config-if)#exitSwitch(config)#ip route 0.0.0.0 0.0.0.0 Vlan10Switch(config)#ip route 0.0.0.0 0.0.0.0 Vlan11Switch(config)#conf tSwitch(config)#access-list 103 permit ip 172.16.11.0 0.0.0.255 172.16.10.0 0.0.0.255Switch(config)#access-list 103 permit udp any any eq bootpcSwitch(config)#access-list 103 permit udp any any eq tftpSwitch(config)#access-list 103 permit udp any eq bootpc anySwitch(config)#access-list 103 permit udp any eq tftp anySwitch(config)#inter vlan 10Switch(config-if)#ip directed-broadcast 103 //请解释一下这个的具体含义，本人不是太明白，懂一点意思（直接广播这个列表？是不是）Switch(config-if)#exitSwitch(config)#access-list 104 permit ip 172.16.10.0 0.0.0.255 172.16.11.0 0.0.0.255Switch(config)#access-list 104 permit udp any any eq bootpcSwitch(config)#access-list 104 permit udp any any eq tftpSwitch(config)#access-list 104 permit udp any eq bootpc anySwitch(config)#access-list 104 permit udp any eq tftp anySwitch(config)#inter vlan 11Switch(config-if)#ip directed-broadcast 104 //同上Switch(config)#endSwitch#copy run star华为三层交换机配置实例一例网络技术2008-07-25 06:08:28 阅读243 评论0 字号：大中小订阅华为三层交换机配置实例一例服务器1双网卡，内网IP:192.168.0.1，其它计算机通过其代理上网PORT1属于VLAN1PORT2属于VLAN2PORT3属于VLAN3VLAN1的机器可以正常上网配置VLAN2的计算机的网关为：192.168.1.254配置VLAN3的计算机的网关为：192.168.2.254即可实现VLAN间互联如果VLAN2和VLAN3的计算机要通过服务器1上网则需在三层交换机上配置默认路由系统视图下：ip route-static 0.0.0.0 0.0.0.0 192.168.0.1然后再在服务器1上配置回程路由进入命令提示符route add 192.168.1.0 255.255.255.0 192.168.0.254route add 192.168.2.0 255.255.255.0 192.168.0.254这个时候vlan2和vlan3中的计算机就可以通过服务器1访问internet了~~华为路由器与CISCO路由器在配置上的差别＂华为路由器与同档次的CISCO路由器在功能特性与配置界面上完全一致，有些方面还根据国内用户的需求作了很好的改进。
华为交换机及路由器各种配置实例大全
华为交换机各种配置实例交换机配置（三）ACL基本配置交换机配置（一）端口限速基本配置华为3Com 2000_EI、S2000-SI、S3000-SI、S3026E、S3526E、S3528、S3552、S3900、S3050、S5012、S5024、S5600系列:华为交换机端口限速2000_EI系列以上的交换机都可以限速!限速不同的交换机限速的方式不一样!2000_EI直接在端口视图下面输入LINE-RATE (4 ) 参数可选!端口限速配置1功能需求及组网说明端口限速配置『配置环境参数』1. PC1和PC2的IP地址分别为、『组网需求』1. 在SwitchA上配置端口限速，将PC1的下载速率限制在3Mbps，同时将PC1的上传速率限制在1Mbps2数据配置步骤『S2000EI系列交换机端口限速配置流程』使用以太网物理端口下面的line-rate命令，来对该端口的出、入报文进行流量限速。
【SwitchA相关配置】1. 进入端口E0/1的配置视图[SwitchA]interface Ethernet 0/12. 对端口E0/1的出方向报文进行流量限速，限制到3Mbps[SwitchA- Ethernet0/1]line-rate outbound 303. 对端口E0/1的入方向报文进行流量限速，限制到1Mbps[SwitchA- Ethernet0/1]line-rate inbound 16【补充说明】报文速率限制级别取值为1～127。
如果速率限制级别取值在1～28范围内，则速率限制的粒度为64Kbps，这种情况下，当设置的级别为N，则端口上限制的速率大小为N*64K；如果速率限制级别取值在29～127范围内，则速率限制的粒度为1Mbps，这种情况下，当设置的级别为N，则端口上限制的速率大小为(N-27)*1Mbps。
此系列交换机的具体型号包括：S2008-EI、S2016-EI和S2403H-EI。
