弹簧及弹簧的画法
ug各种弹簧建模资料
弹簧的画法1、一般弹簧2、矩形弹簧、3、锥形螺旋弹簧（盘弹簧）4、纺锤形螺旋弹簧t=0xt=-sqrt(8)*(1-t)+sqr t(8)*tyt=2-0.25*xt^2zt=05、椭圆弹簧=1r1=2r2=1n=5a=0b=360s=(1-t)*a+t*bxt=r1*cos(n*s)yt=r2*sin(n*s)zt=t6、闭合端部的弹簧一个闭合端部的弹簧需要三条规律曲线：中间部分的一个简单螺旋线，在两端的可变螺距的螺旋线。
闭合端部必须相切到顶部z平面与主螺旋线，利用指数方程可以解决这个问题。
z值按照指数规律变化，指数等于主卷螺距除以闭合端的高度。
(1)建立单位为mm的新零件(2)输入公式Active_coils=11 //中间弹簧卷数Wire_dia=0.095 //弹簧线径Closed_height=Wire_dia+0.1 //考虑最后卷的间隙Dir=1 //改变螺旋旋转方向Free_length=7 //弹簧自由长度OD=2.19 //弹簧外直径Total_coils=13 //螺旋总卷数angle_offset=(Total_coils-trnc( Total_coils))*360 //0angle_offset_init=(Total_coils-Active_coils)/2*360 //360height=Free_length-Wire_dia-Closed_height*2 //中间螺旋高度pitch=height/Active_coils//中间螺旋螺距exp=(pitch/Closed_height*(To tal_coils-Active_coils)/2) //指数radius=(OD-Wire_dia/2) //螺旋线半径t=1 //规律参数xt=cos(Dir*360*Active_coils*t +angle_offset_init)*radius //中间螺旋x规律xt1=cos(Dir*360*(Total_coils-Active_coils)/2*t)*radius //上端部螺旋x规律xt2=cos(-Dir*360*(Total_coils -Active_coils)/2*t+angle_offse t)*radius //下端部螺旋x规律yt=sin(Dir*360*Active_coils*t +angle_offset_init)*radius //中间螺旋y规律yt1=sin(Dir*360*(Total_coils-Active_coils)/2*t)*radius //上端部螺旋y规律yt2=sin(-Dir*360*(Total_coils-Active_coils)/2*t+angle_offset )*radius //下端部螺旋y规律zt=t*height+Closed_height+Wire_dia/2 //中间螺旋z规律zt1=(t^(exp)*Closed_height)+ Wire_dia/2 //上端部螺旋z规律zt2=(-t^(exp)*Closed_height) +height+Closed_height*2+Wir e_dia/2 //下端部螺旋z规律---------------------------------------------------------------------------------------(3)利用law curve建立三条规律曲线(4)tube(Outerdiameter=Wire_dia,Inner Diameter-0)二.椭圆形弹簧公式：－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－n=10 //弹簧卷数pitch=5 //弹簧螺距startangle=0 //弹簧起始角endangle=360*n //弹簧终止角semimajor=30 //椭圆长半轴semiminor=20 //椭圆短半轴t=1s=(1-t)*startangle+endangle*txt=semimajor*cos(s)yt=semiminor*sin(s)zt=n*t*pitchwire_dia=3 //弹簧线径－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－本贴包三、圆形缠绕弹簧公式：－－－－－－－－－－－－－－－－－－－－－－－－－－－－R=120 //圆半径r=10 //螺旋半径angle=360n=40 //螺旋卷数t=1a=t*n*360b=t*angletempR=R+r*cos(a) //变化中的3D 圆半径xt=tempR*cos(b)yt=tempR*sin(b)zt=r*sin(a)wire_dia=5 //弹簧线径－－－－－－－－－－－－－－－－－－－－－－－－－－－－四、沿任意曲线缠绕弹簧（1）公式－－－－－－－－－－－－－－－－－－－－－－－r=10wire_dia=5n=25a=0b=n*360－－－－－－－－－－－－－－－－－－－－－(2)建立一条光顺样条(3)过样条端点正交样条建立基准面(4)过样条端点正交样条建立基准轴本贴包含图片附件:5)以基准平面为草图平面建立草图，在草图上画长度为r的直线，直线左端点在竖值的基准轴上。
弹簧的画法

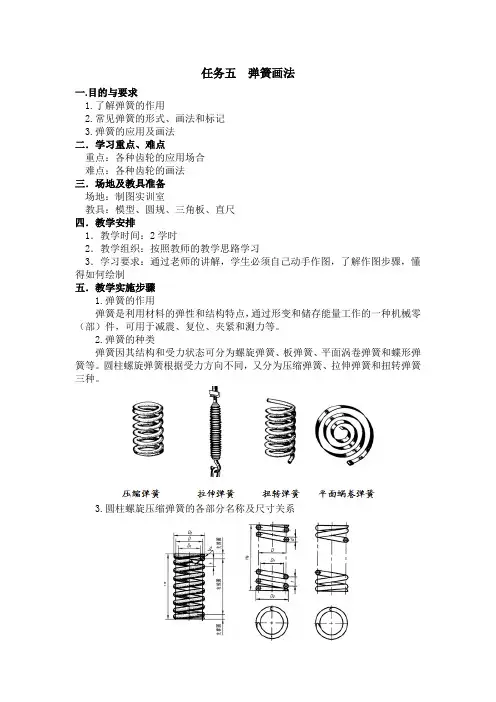

任务五弹簧画法一.目的与要求1.了解弹簧的作用2.常见弹簧的形式、画法和标记3.弹簧的应用及画法二．学习重点、难点重点：各种齿轮的应用场合难点：各种齿轮的画法三．场地及教具准备场地：制图实训室教具：模型、圆规、三角板、直尺四．教学安排1．教学时间：2学时2．教学组织：按照教师的教学思路学习3．学习要求：通过老师的讲解，学生必须自己动手作图，了解作图步骤，懂得如何绘制五．教学实施步骤1.弹簧的作用弹簧是利用材料的弹性和结构特点，通过形变和储存能量工作的一种机械零（部）件，可用于减震、复位、夹紧和测力等。
2.弹簧的种类弹簧因其结构和受力状态可分为螺旋弹簧、板弹簧、平面涡卷弹簧和蝶形弹簧等。
圆柱螺旋弹簧根据受力方向不同，又分为压缩弹簧、拉伸弹簧和扭转弹簧三种。
3.圆柱螺旋压缩弹簧的各部分名称及尺寸关系（1）线径d：用于缠绕弹簧的钢丝直径。
（2）弹簧的内径、外径、中经：弹簧的内圈直径称为内径，用D1表示；弹簧的外圈直径称为外径，用D表示；弹簧内径和外径的平均值称为中径，用D2表示，D2=(D1+D)/2。
（3）弹簧的节距t：除两端的支承圈以外，相邻两圈截面中心线的轴向距离。
（4）支承全数、有效圈数和总圈数：为使压缩弹簧工作平稳、受力均匀，两端并紧且磨平（或锻平）。
并紧磨平的各圈仅起支承和定位作用，称为支撑圈。
弹簧支承圈有1.5圈、2圈及2.5圈三种，常见2.5圈。
除支承圈以外，其余各圈均参加受力变形，并保持相等的节距，称为有效圈数，它是计算弹簧受力的主。
要依据，有效圈数n=总圈数n1-支承全数nz（5）自由高度(长度)H：弹簧无负荷作用时的高度（长度）。
：=nt+2d(支承圈数为2.5时)H：=nt+2.5d(支承圈数为2时)HH：=nt+d(支承圈数为1时)（6）弹簧丝展开长度L：用于缠绕弹簧的钢丝长度。
4.圆柱螺旋压缩弹簧的规定画法（GB/T4459.4-2003）（1）圆柱压缩弹簧可画成视图、剖视图或示意图。
机械制图弹簧表示法
返回总目录
返回分目录
后退
#
!"!" ##$%&’(#$$% 返回总目录
返回分目录
后退
’
#$"
片弹簧 片弹簧的视图一般按自由状态下的形状绘制 !
% %$& %$# %$% %$! %$" %$’
装配图中弹簧的画法 被弹簧挡住的结构一般不画出 " 可见部分应从弹簧的外轮廓线或从弹簧钢丝剖面的中心线画起 型材尺寸较小 & 直径或厚度在图形上等于或小于 " ## $ 的螺旋弹簧 ’ 蝶形弹簧 ’ 片弹簧允许用 被剖切弹簧的截面尺寸在图形上等于或小于 " ##" 并且弹簧内部还有零件 " 为了便于表达 " 可 四束以上的碟形弹簧 " 中间部分省略后用细实线画出轮廓范围 & 图 $$! 板弹簧允许只画出外形轮廓 & 图 (’ 图 )$! 平面涡卷弹簧的装配图画法如图 * 所示 !
返回分目录
表! 圆柱螺旋拉伸弹簧的画法
后退
"
视图
剖视图
示意图
返回总目录
返回分目录
后退
"
!"!" ##$%&’(#$$% 返回总目录
返回分目录
表! 圆柱螺旋扭转弹簧的画法
后退
"
视图
剖视图
示意图
表"
视 图
截锥涡卷弹簧的画法
剖 视 图 示 意 图
返回总目录
返回分目录
后退
"
!"!" ##$%&’(#$$% 返回总目录
形式绘制 !
!%$%!

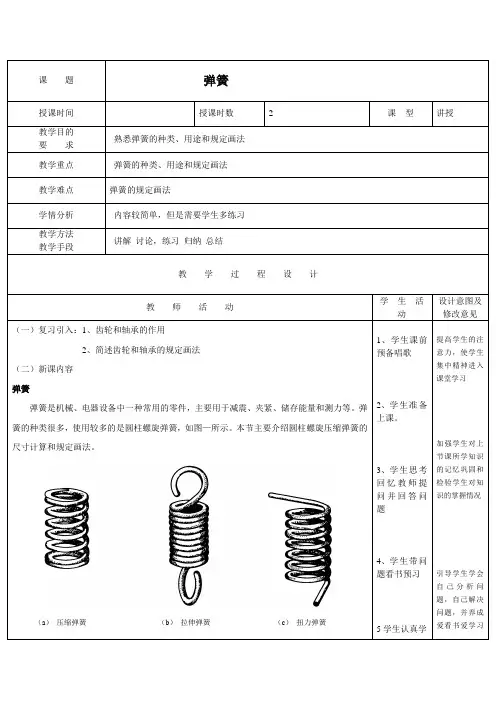

《机械制图(第4版)》教学讲义 项目五 标准件和常用件 44、弹簧
课题弹簧授课时间授课时数 2 课型讲授教学目的要求熟悉弹簧的种类、用途和规定画法教学重点弹簧的种类、用途和规定画法教学难点弹簧的规定画法学情分析内容较简单，但是需要学生多练习教学方法教学手段讲解讨论，练习归纳总结教学过程设计教师活动学生活动设计意图及修改意见（一）复习引入：1、齿轮和轴承的作用2、简述齿轮和轴承的规定画法（二）新课内容弹簧弹簧是机械、电器设备中一种常用的零件，主要用于减震、夹紧、储存能量和测力等。
弹簧的种类很多，使用较多的是圆柱螺旋弹簧，如图—所示。
本节主要介绍圆柱螺旋压缩弹簧的尺寸计算和规定画法。
（a）压缩弹簧（b）拉伸弹簧（c）扭力弹簧1、学生课前预备唱歌2、学生准备上课。
3、学生思考回忆教师提问并回答问题4、学生带问题看书预习5学生认真学提高学生的注意力，使学生集中精神进入课堂学习加强学生对上节课所学知识的记忆巩固和检验学生对知识的掌握情况引导学生学会自己分析问题，自己解决问题，并养成爱看书爱学习图—圆柱螺旋弹簧1、圆柱螺旋压缩弹簧各部分的名称及尺寸计算2、（1）簧丝直径d （2）弹簧外径D （3）弹簧内径D1 （4）弹簧中径D2 （5）有效圈数n （6）支承圈数n2 （7）总圈数n1 （8）节距t（9）自由高度H0 （10）弹簧的展开长度L （11）旋向2、圆柱螺旋压缩弹簧的规定画法1）在平行于螺旋弹簧轴线的投影面的视图中，其各圈的轮廓应画成直线。
2）有效圈数在四圈以上时，可以每端只画出1～2圈（支承圈除外），其余省略不画。
3）螺旋弹簧均可画成右旋，但左旋弹簧不论画成左旋或右旋，均需注写旋向“左”字。
4）螺旋压缩弹簧如要求两端并紧且磨平时，不论支承圈多少均按支承圈2.5圈绘制，必要时也可按支承圈的实际结构绘制。
弹簧的表示方法有剖视、视图和示意画法，如图二所示。
圆柱螺旋压缩弹簧的画图步骤如图三所示。
(2)装配图中弹簧的简化画法在装配图中，弹簧被看作实心物体，因此，被弹簧挡住的结构一般不画出。

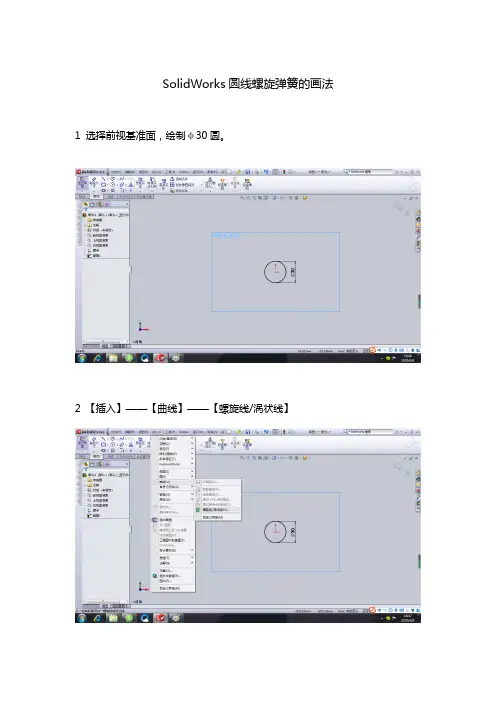

SolidWorks基础教程——圆线螺旋弹簧的画法
SolidWorks圆线螺旋弹簧的画法1 选择前视基准面，绘制φ30圆。
2 【插入】——【曲线】——【螺旋线/涡状线】
3 选择【可变螺距】，并按照设计参数（参数可自行设定）填左侧参数表格，如
下图所示。
（可根据具体模型要求，选择【恒定螺距】，设置相关参数）
4 选择上视基准面，绘制φ1.5圆，并按住CTRL键同时选中φ1.5圆心与螺旋
线，添加几何关系为【穿透】，将该φ1.5圆心限定在螺旋线上。
5 选择【扫描】命令，并选择草图2（φ1.5圆）为“轮廓”，螺旋线为“路径”，
螺旋扫描呈实体弹簧模型如下图。
6 选择上视基准面，绘制图示草图，外侧切除，弹簧两端削平。
7 最终效果如下所示。
弹簧
弹簧科技名词定义中文名称：弹簧英文名称：spring定义：利用材料的弹性和结构特点，使变形与载荷之间保持规定关系的一种弹性元件。
应用学科：机械工程（一级学科）；机械零件（二级学科）；弹簧（三级学科）本内容由全国科学技术名词审定委员会审定公布求助编辑百科名片弹簧弹簧是一种利用弹性来工作的机械零件。
一般用弹簧钢制成。
用以控制机件的运动、缓和冲击或震动、贮蓄能量、测量力的大小等，广泛用于机器、仪表中。
弹簧的种类复杂多样，按形状分，主要有螺旋弹簧、涡卷弹簧、板弹簧等。
目录1弹簧的发明和功能发明1最早金属丝弹簧是谁发明的主要功能1弹簧的类什么是螺旋弹簧？1什么是拉伸弹簧？1什么是压缩弹簧？1弹簧分类弹簧的制造设备历史最悠久的弹簧制造公司弹簧各部分名称:弹簧常用符号和单位弹簧的规定画法弹簧的应用利用弹簧的功能1.测量功能2.紧压功能3.复位功能4.带动功能5.缓冲功能6.振动发声功能词语解释基本解释详细解释变形金刚人物弹簧现行关于弹簧的标准展开编辑本段弹簧的发明和功能发明弹簧只是个蓄能器，它有储存能量的功能，但不能慢慢地把能量释放出来，要实现慢慢释放这一功能应该靠“弹簧+大传动比机构”实现，常见于机械表。
弹簧很早很早之前就有应用了，古代的弓和弩就是两种广义上的弹簧。
弹簧严格意义上的弹簧发明家应该是英国的科学家虎克(RobertHooke)，虽然那时螺旋压缩弹簧已经出现并广泛使用，但虎克提出了“虎克定律”——弹簧的伸长量与所受的碟簧力的大小成正比，正是根据这一原理，1776年，使用螺旋压缩弹簧的弹簧秤问世。
不久，根据这一原理制作的专供钟表使用的弹簧也被虎克本人发明出来。
而符合“虎克定律”的弹簧才是真正意义上的弹簧。
碟形弹簧是法国人贝勒维尔发明的，是用金属板料或锻压坯料而成的截锥形截面的垫圈式弹簧。
在近代工业出现之后，除了碟形弹簧之外还出现了气弹簧、橡胶弹簧、涡卷弹簧、模具弹簧、不锈钢弹簧、空气弹簧、记忆合金弹簧等新型弹簧。
UGNX10.0绘制弹簧步骤
UGNX10.0绘制弹簧步骤
UGNX10.0绘制弹簧步骤
制图就是把实物或想象的物体的形状，按一定比例和规则在平面上描绘出来。
下面整理了UGNX10.0绘制弹簧的步骤，希望对大家有所帮助！
1、启动软件，并新建一个模型零件；（注意：我的软件版本是10.0,其可以用中文来命名，10.0以下的版本，只能使用英文、数字或英文数字组合来为零件命名）
2、进入到模型设计后，在插入－曲线中，找到我们所要使用的螺旋线命令；
3、按下图中的参数输入后，可以得到右侧的螺旋线；当然你可以改变这些参数，只需要注意：
类型需要选择按失量；
方位按默认的基准坐标系；
直径规律类型中输入恒定（可改），值为螺旋的直径（可改）
螺纹规律类型恒定（可改），螺距代表的是圈与圈之间的`距离（可改）
方法中选限制（可改），起始代表开始位置、终止代表结束位置，也就是你要绘制的螺旋线的整体高度（可改）
4、螺纹线绘制出来后，要配合使用管道命令，才能创建出一个三维立体零件来；使用管道命令时，路径选择刚绘制的螺旋线，横截面的外侧为3mm（可改）;
5、设计出来的三维零件，如果不渲染，其外观也不漂亮，可以通过视图下的真实着色编辑器来渲染，这样零件就具有一定的动态美感。
【UGNX10.0绘制弹簧步骤】。
弹簧的画法
公司新闻行业综述技术资料·您的位置：本站首页 > 新闻中心 > 详细内容弹簧设计：机械制图--弹簧画法来源：弹簧网作者：旭佳创弹簧厂日期：2011-7-9 23:42:15 浏览次数：1373弹簧画法有：sw 弹簧画法、弹簧的cad画法、proe弹簧画法、cad 弹簧画法、弹簧垫圈画法、弹簧标准尺寸、solidworks弹簧画法、proe变节距弹簧画法、弹簧的二维画法下面我们大概介绍一下弹簧的基本画法。
1引言1.1本标准规定了机械图样中弹簧的画法。
1.2本标准参照采用国际标准ISO 2162-1993《技术制图--弹簧表示法》。
1.3与本标准有关的国家标准：GB 1805-79《弹簧术语》2弹簧的视图、剖视图及示意图画法2.1螺旋弹簧2.1.1在平行于螺旋弹簧轴线的投影面的视图中，其各圈的轮廓应画成直线，并按表1、表2、表3的形式绘制。
2.1.2螺旋弹簧均可画成右旋，但左旋螺旋弹簧，不论画成左旋或右旋，一律要注出旋向“左”字。
2.1.3螺旋压缩弹簧，如要求两端并紧且磨平时，不论支承圈的圈数多少和末端贴紧情况如何，均按表1形式绘制。
必要时也可按支承圈的实际结构绘制。
2.1.4螺旋拉伸弹簧按表2的形式绘制。
2.1.5螺旋扭转弹簧按表3的形式绘制。
2.1.6截锥涡卷弹簧(用带材制成的截锥螺旋弹簧)按表4的形式绘制。
2.1.7有效圈数在四圈以上的螺旋弹簧中间部分可以省略。
圆柱螺旋弹簧中间部分省略后，允许适当缩短图形的长度。
截锥涡卷弹簧中间部分省略后用细实线相连。
表1表2表3表42.2碟形弹簧碟形弹簧按表5的形式绘制。
表52.3平面涡卷弹簧平面涡卷弹簧按表8的形式绘制。
2.4板弹簧弓形板弹簧由多种零件组成，其画法如附录A图A8所示。
表62.5片弹簧片弹簧的视图，一般按自由状态下的形状绘制。
3装配图中弹簧的画法3.1被弹簧挡住的结构一般不画出，可见部分应从弹簧的外轮廓线或从弹簧钢丝剖面的中心线画起(图1)。
CAD弹簧画法
CAD弹簧画法(立体)CAD并不是专业的3维软件，所以并不适合画这种东西，写这个画法主要是让大家学习一下lisp的使用和实体拉伸的画法1、去网上寻找lisp代码以下是陈老师写的代码，很简洁，有兴趣的朋友可以学习一下。
复制到剪贴板;;HELIX.LSP螺旋线生成(Defun C:Helix()(SetQ p(GetPoint"\n中心点:")x(Car p)y(Cadr p)z(Caddr p)r(GetDist p"\n半径:")b(GetDist p"\n总高度:")a(GetAngle p"\n起始角:")m(GetInt"\n圈数:")n(GetInt"\n每圈线段数:")da(/(*m2Pi)(*m n))dz(/b(*m n)))(Command"3dpoly")(Repeat(1+(*m n))(Command(Polar(List x y z)a r))(SetQ a(+a da)z(+z dz)))(Command"")(PrinC))2、菜单：工具—autolisp—visual lisp编辑器把代码粘贴到文本窗口，保存为helix.lsp后关闭编辑器3、菜单：工具—autolisp—加载4、输入命令helix注意，这个命令是第一行Defun C:后面的那个单词，不是加载的文件名根据提示输入尺寸获得立体螺旋线，然后把坐标竖起来画一个圆5、用路径拉伸小圆请注意：我们可以看到这个弹簧不光滑，说明在输入数据时要增加段数，不能把多段线转化为样条线，因为数学模型是不正确的，这是我不久前从陈老师那儿学到的另外，有很多朋友不知道哪里可以得到lisp代码，我推荐大家2个著名的网站：明经通道和晓东空间，那边有很多值得学习的东西。
弹簧的画法 1
弹簧的画法作者009来源网络浏览368发布时间10/01/12弹簧是机械中常用的零件，具有功、功转换特性，可用于减震、测力、压紧与复位、调节等多种场合。
弹簧种类很多，常见的有圆柱螺旋弹簧、板弹簧、平面涡卷弹簧等，如图9—65。
其中圆柱螺旋更为常见。
按所受载荷特性不同，这种弹簧又可分为压缩弹簧（Y型）、拉伸弹簧（L型）和扭转弹簧（N型）三种。
本节主要介绍普通圆柱螺旋压缩弹簧的有关名称和规定画法。
一、圆柱螺旋式压缩弹簧各部分名称及尺寸计算（GB/T2089—1994）（图 9—66）（1）材料直径d 制造弹簧用的金属丝直径。
（2）弹簧外径D2弹簧的最大直径。
弹簧内径D1弹簧的最小直径，D1=D2-2d。
弹簧中径D 弹簧的平均直径，D=（D2+ D1）/2= D1+d= D2-d。
（3）支承圈n2、有效圈n、总圈数n1为了使压缩弹簧工作平稳、端面受力均匀，制造时需将弹簧第一端3/4～1.25圈并紧磨平，这些并紧磨平的圈仅起支承作用，称为支承圈。
支承圈数n一般为1.5、2、2.5，常用2.5圈。
其余保持2相等节距的圈数，称为有效圈数。
支承圈数与有效圈数之和称为总圈数，即n1 = n+ n 。
2（4）节距t 相邻两有效圈上对应点间的轴向距离。
未受载荷时的弹簧高度（或长度）（5）自由高度HH0 = nt + (n2 - 0.5)d-0.5）d为支承圈的式中：等式右边第一项nt为有效圈的自由高度；第二项（n2自由高度。
（6）展开长度L 制造弹簧时所需金属丝的长度。
按螺旋线展开可得L≈n√(D2)+t21（7）旋向螺旋弹簧分为右旋和左旋两种。
国家标准已对普通圆柱螺旋压缩弹簧的结构尺寸及标记做了规定，使用时可查阅GB/T2089—1994。
二、弹簧的画法（一）螺旋弹簧的规定画法螺旋弹簧的规定投影较复杂，因此，国家标准（GB/T4459，—1984）规定了使了弹簧的画法,如图9—67所示。
(1)在平行于螺数在四圈以上的螺旋弹簧轴线的投影面的视图中,其各圈的轮廓应画成直线。
弹簧制图知识和弹簧画法
弹簧制图知识和弹簧画法Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998弹簧制图知识和弹簧画法关键词：弹簧1.弹簧弹簧的用途很广，可以用来储藏能量、减振、测力等。
在电器中，弹簧常用来保证导电零件的良好接触或脱离接触。
弹簧的种类很多，有螺旋弹簧、蜗卷弹簧、板弹簧和片弹簧等，如图所示。
压缩弹簧拉伸弹簧扭转弹簧蜗卷弹簧板弹簧片弹簧在各种弹簧中，以普通圆柱螺旋弹簧最为常见，GB/T 1239-1984对其型式、端部结构和技术要求等都作了规定。
在GB/T 1358-1993对其尺寸系列也作了规定。
下面主要介绍圆柱螺旋压缩弹簧的规定画法和标记。
圆柱螺旋压缩弹簧各部分名称及其相互关系名称符号说明图例型材直d 制造弹簧用的材料直径径在GB/T 2089-1994中对圆柱螺旋压缩弹簧的d、D、t、H0、n、L等尺寸都已作了规定，使用时可查阅该标准。
2 圆柱螺旋压缩弹簧的规定画法根据GB/T ，螺旋弹簧的规定画法如下：⑴ 在平行于螺旋弹簧轴线的投影面的视图中，各圈的外轮廓线应画成直线。
⑵ 螺旋弹簧均可画成右旋，但左旋螺旋弹簧不论画成左旋或右旋，必须加写“左”字。
⑶ 对于螺旋压缩弹簧，如要求两端并紧且磨平时，不论支承圈数多少和末端贴紧情况如何，均按右图 (有效圈是整数，支承圈为圈)的形式绘制。
必要时也可按支承圈的实际结构绘制。
⑷ 当弹簧的有效圈数在四圈以上时，可以只画出两端的1～2圈（支承圈除外），中间部分省略不画，用通过弹簧钢丝中心的两条点画线表示，并允许适当缩短图形的长度。
(a)剖视图(b)视图⑸在装配图中，型材直径或厚度在图形上等于或小于1mm的螺旋弹簧，允许用示意图绘制，如图1(a) (b)⑹ 在装配图中，被弹簧挡住的结构一般不画出，可见部分应从弹簧的外轮廓线或从弹簧钢丝剖面的中心线画起，如图13 圆柱螺旋压缩弹簧的标记根据GB/T2089-1994规定，圆柱螺旋压缩弹簧的标记由名称、型式、尺寸、精度及旋向、标准编号、材料牌号以及表面处理组成，其标记格式如下：名称型式d×D2×H0 —精度代号旋向标准编号—表面处理标记示例：圆柱螺旋弹簧，A型，型材直径为3mm，中径为20mm，自由高度为80mm，制造精度为2级，材料为碳素弹簧钢丝B 级，表面镀锌处理，左旋。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
下的缓冲弹簧、联轴器中的吸振弹簧等。 ③储存及输出能量作为动力，如钟表弹簧、 枪械中的弹簧等。
例：已知圆柱螺旋压缩弹簧，簧丝直径为6mm,节
距为12.3mm，大径50mm，支撑圈数2.5，试画出 弹簧的零件图。
圆柱螺旋压缩弹簧的参数计算
簧丝直径d——制造弹簧所用金属丝的直径。 弹簧外径D——弹簧的最大直径。 弹簧内径D1——弹簧的内孔最小直径，D1= D - 2 d。 弹簧中径D2——弹簧轴剖面内簧丝中心所在柱面的直径。 D2=（D1 +D2）/ 2= D1+d = D-d。 有效圈数n——保持相等节距且参与工作的圈数。 支承圈数n0——为了使弹簧工作平衡，端面受力均匀，制造时将弹簧两端的3/4圈压紧靠 实并磨出支承平面。总圈数n1——有效圈数和支承圈数的总和。 节距t——相邻两有效圈上对应点间的轴向距离。
弹簧
弹簧发现史
大多数材料都有不同程度的弹性，如果将其
弯曲，便会以很大的力量恢复其原形。在人 类历史上，一定很早就注意到树苗和幼树的 树枝有很大的弹性，因为许多原始部落利用 这一特性，在特制的门后或笼子后楔上一根 棍，或者用活结套在一根杆上向下拉；一旦 松开张力，这根棍或杆就会往回弹。他们就 用这种办法来捕捉飞禽走兽。弓箭就应用而 生。
弹簧作为竞争十分充分的产品，在市场上，低端产 品国内企业有成本优势，价格上有一定竞争力。 高端产品外资和合资企业技术占有优势，尖端产品， 例如用于治疗心血管疾病的弹性支架，几乎全为国 外医疗巨头垄断，国内企业毫无作为。 汽车弹簧则是国内外企业市场争夺最白热化的领域， 内外资企业互有所长，难分彼此。
弹簧行业已经从过去的价格大战、服务竞争
逐步进入到产业链的竞争，而产业链是要靠 标准化的手段来完成。 我们与日本、欧洲、美国等发达国家相比， 现行的国家标准和行业标准还较低，导致国 内的弹簧产品在国际市场的竞争力不强。
主要功能
①控制机械的运动，离合器中的控制弹簧。 ②吸收振动和冲击能量，如汽车、火车车厢
弓就是按这种方式利用幼树弹性的弹簧；先向 后拉弓，然后撒手，让其回弹。
后 羿 射 日
诸葛连弩
希腊帝国时期 （大概是公元前4世纪）发明了用搓成的 腱绳或毛绳拉紧的扭簧，用以代替简单的弹簧来加强石弩 和抛石机的威力。
弹簧材料的改进
西班牙铸造的青铜剑很有弹性，引 起了人们的注意。为了弄清楚剑为 什么有弹性，他们进行了许多实验。 结果克特西比发明了抛石机，抛石 机的弹簧是用弯曲的青铜板作成 的——实际上是最早的片簧
2、有效圈数在四圈以上时，
可以每端只画出1~2圈（支承 均可画成右旋，
但左旋弹不论画成左旋或右 旋，一律要注写出旋向“左” 字。
4、螺旋压缩弹簧如要求两
端并紧且磨平时，不论支承 圈多少均按支承圈为2.5圈绘 制，必要时也可按支承圈的 实际结构绘制。
拉伸弹簧
扭转弹簧
（a）圆柱螺旋弹簧
（b）板弹簧
（c）蜗卷弹簧
弹簧从业现状
改革开放以来，随着经济趋于全球化和中国
制造业大国地位的确立，弹簧的配套需求量 激增。加上从事弹簧生产投资额不高，技术 门槛较低，投资回收快，从20世纪80年代开 始，弹簧生产企业数量迅速增加。截至2010 年底，国内从事弹簧制造行业的规模以上企 业达724家，从业人员超过10万人，2010年 销售收入超过300亿元，利润总额超过16亿 元。
弹簧形状的改进 在很久以后人们才想到：如果压缩一 根螺旋杆，而不是弯曲一根直杆，那 么金属弹簧储存的能量就会更大。螺 旋弹簧钟表、捕鼠器开始使用。
胡克定律
弹簧测力计
弹 簧 用 途 真 广 泛
汽车弹簧则是国内外企业市场争夺最白热化的领域，内外资企业互有 所长，难分彼此。
弹簧的种类
压缩弹簧
自由高度H0未受载荷作用时的弹簧高度（或长度），H0 =
展开长度L —— 制造弹簧时所需的金属丝长度。
n t +（n0 - 0.5）d。
旋向 —— 与螺旋线的旋向意义相同，分为左旋和右旋两种。
画弹簧需要哪些数据？
圆柱螺旋压缩弹簧的规定画法
1、在平行于螺旋弹簧轴线
的投影面的视图中，其各圈 的轮廓应画成直线。
