SolidWorks钣金之成形工具和压凹
SOLIDWORKS钣金基础知识(自己整理)
一、基础知识
Solidworke2010设计钣金方法有两种：
使用钣金特征来生成钣金零件；将实体零件转换成钣金零件
二、钣金特征工具
1、法兰特征
有4种不同法兰特征：基体法兰；薄片（凸起法兰）；边线法兰；斜接法兰
（1）、基体法兰：
基体法兰特征是从草图生成的，草图可以是单一开环轮廓、单一闭环轮廓、多重封闭轮廓
（2）、薄片
（3）、边线法兰
（4）、斜接法兰
2、褶边特征
3、绘制的折弯
4、闭合角特征
5、转折特征
6、放样折弯特征
7、切口特征
8、展开钣金折弯特征
9、断开边角/边角剪裁特征
10、通风口特征
三、钣金成型工具
1、使用成型工具
2、修改成型工具
3、创建新成型工具。
Solidworks---钣金
Solid Works®培训手册:钣金钣金 Solid Works 高级培训手册2·钣金Solid Works 高级培训手册 钣金钣金在成功地学完这一课后，你将能够：通过加入弯曲来创建钣金零件加入特定的法兰特征和斜接法兰使用成型工具和调色板特征来生成诸如筋、百叶窗板、冲孔等成型特征产生自己的成型工具当零件处展平状态时，加入其它特征转换老版本的钣金零件引入IGS文件到SOLIDWORKS中在非钣金零件中识别折弯撕开薄壁零件的角使其可以作为钣金零件来处理显示带配置的弯曲顺序钣金·3钣金 Solid Works 高级培训手册钣金实例学习这一课我们将学习通过在零件或装配体内建模并转换成钣金零件。
设计步骤建模过程中的一些关键步骤如下所列。
每个步骤是本课的一个部分。
用钣金特征进行设计钣金特征用来产生零件。
这些特征包括：几种法兰、薄片、增加折弯以及展平工具。
成型工具用成型工具来冲裁钣金零件。
这些工具可以方便地修改或及时创建。
钣金零件的工程图生成钣金零件的工程图有一些特殊的选项使用镜像对称的钣金零件可先产生一半，然后用镜像所有命令生成零件生成折弯用基体法兰可将有圆角的草图生成带折弯的钣金零件在展平的状态下设计运用展平、展开工具钣金零件可在展平状态下设计识别折弯用识别折弯的办法可将已经生成模型转化成钣金零件。
零件会自动加上折弯。
用关联设计钣金零件像其他零件设计一样钣金零件可用关联设计生成。
编辑零件和其它自顶向下的工具可用来产生钣金零件。
4·钣金Solid Works 高级培训手册 钣金钣金零件是实体模型中结构比较特殊的一种，具有带圆角的薄壁特征，整个零件的壁厚都相同，折弯半径都是选定的半径值，如果需要释放槽，软件能够加上。
SolidWorks 为满足这类需求定制了特殊的钣金工具。
在下面的例子中，应用不同的法兰来产生不同的钣金结构。
SolidWorks 用4种不同的法兰来产生零件，这些法兰通过不同的方式按预定的厚度给零件增加材料。
Solidworks如何在钣金弯曲面上添加成型工具
Solidworks如何在钣金弯曲面上添加成型工具
□广州宇喜资讯科技有限公司廖仲华
钣金零件在汽车、石化、通用机械制造业中有着广泛的用途，在我们的生活中也经常可以见到钣金零件，如电脑机箱、汽车外壳、手机的外壳等都属于钣金零件。
SolidWorks钣金设计工具功能强大，简单易学。
初学者可在较短的时间内学习掌握，从而完成较复杂的钣金零件设计。
但我们很容易发现我们的成型工具都是需要在平坦面上才能实现，对于直接带有弧度的钣金上直接添加成型工具是实现不了。
那我们应该如何在带有弧度面上做成型工具，及展开呢？
对于带有弧度的钣金，我们应该了解它成型过程是从一块平板然后通过大型模型冲压或者弯曲成型出来。
所以在solidworks中我们可以模拟加工过程而绘制我们的图形。
1首先我们先定义好平板的尺寸及类型。
2然后在平板上添加我们需要的成型工具
3将钣金展开，为后面添加弯曲成型
4在展开状态下添加弯曲特征（插入-特征-弯曲），设好需要弯曲角度。
6我们会发现带弧度钣金可以制作出来
7再点击展开后我们就相当于得到展开模型
总结：通过以上的操作，我们可以发现与平时的操作流程有一点不一样。
它的展开样式和平板型式的流程是相反，所以在制作带弧形冲压的钣金时，需要注意，先定义好平板的尺寸，再做弯曲形式。
谢谢。

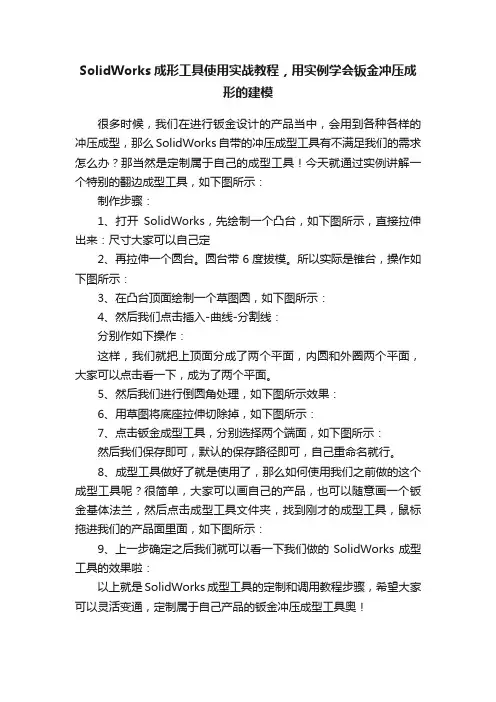

SolidWorks成形工具使用实战教程，用实例学会钣金冲压成形的建模
SolidWorks成形工具使用实战教程，用实例学会钣金冲压成
形的建模
很多时候，我们在进行钣金设计的产品当中，会用到各种各样的冲压成型，那么SolidWorks自带的冲压成型工具有不满足我们的需求怎么办？那当然是定制属于自己的成型工具！今天就通过实例讲解一个特别的翻边成型工具，如下图所示：
制作步骤：
1、打开SolidWorks，先绘制一个凸台，如下图所示，直接拉伸出来：尺寸大家可以自己定
2、再拉伸一个圆台。
圆台带6度拔模。
所以实际是锥台，操作如下图所示：
3、在凸台顶面绘制一个草图圆，如下图所示：
4、然后我们点击插入-曲线-分割线：
分别作如下操作：
这样，我们就把上顶面分成了两个平面，内圆和外圈两个平面，大家可以点击看一下，成为了两个平面。
5、然后我们进行倒圆角处理，如下图所示效果：
6、用草图将底座拉伸切除掉，如下图所示：
7、点击钣金成型工具，分别选择两个端面，如下图所示：
然后我们保存即可，默认的保存路径即可，自己重命名就行。
8、成型工具做好了就是使用了，那么如何使用我们之前做的这个成型工具呢？很简单，大家可以画自己的产品，也可以随意画一个钣金基体法兰，然后点击成型工具文件夹，找到刚才的成型工具，鼠标拖进我们的产品面里面，如下图所示：
9、上一步确定之后我们就可以看一下我们做的SolidWorks成型工具的效果啦：
以上就是SolidWorks成型工具的定制和调用教程步骤，希望大家可以灵活变通，定制属于自己产品的钣金冲压成型工具奥！。
用SolidWorks画的X筋钣金盖，主要用【成形工具】
用SolidWorks画的X筋钣金盖，主要用【成形工具】
建模过程
1.【基体法兰】在【上视基准面】画中心矩形，厚度：1.5 。
2.【断开边角】圆角半径：
3.5 。
3.【边线法兰】折弯半径：2.5 ；给定深度：17 ；法兰位置：折弯在外。
4.【边线法兰】折弯半径：2.5 ；给定深度：15 ；法兰位置：折弯在外。
5.【边线法兰】折弯半径：2.5 ；给定深度：15 ；法兰位置：折弯在外；等距深度：8。
6.【断开边角】半径：2.5 。
7.在边线法兰上画圆。
8.【拉伸切除】与厚度相等，正交切除。
9.另一侧相同，也是【拉伸切除】。
成形工具：4个凹坑
10.新建零件，【拉伸凸台】在【上视基准面】画中心矩形，给定深度：2 。
11.新建【基准面】距离【前视基准面】25 。
12.在新基准面上画草图。
（52.5是到原点的距离）
13.【旋转】。
14.【镜像】。
15.在【镜像】。
16.【成形工具】。
（保存零件）
17.新建零件，【拉伸凸台】给定深度：2 。
18.在实体顶面画草图。
19.【拉伸凸台】给定深度：2 。
20.【圆角】。
21.【圆角】。
22.继续【圆角】。
23.【成形工具】。
24.回到钣金，把成形工具拖到钣金内侧面。
24-1.位置，重合到原点。
25.把X成形工具拖到顶面，也重合到原点。
26.【展平】。
27.完成。
28.简单渲染一下：
END。

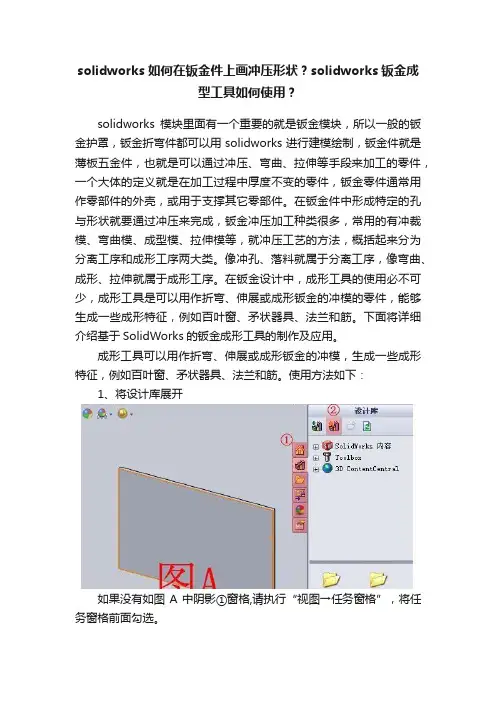

solidworks如何在钣金件上画冲压形状？solidworks钣金成型工具如何使用？
solidworks如何在钣金件上画冲压形状？solidworks钣金成型工具如何使用？solidworks模块里面有一个重要的就是钣金模块，所以一般的钣金护罩，钣金折弯件都可以用solidworks进行建模绘制，钣金件就是薄板五金件，也就是可以通过冲压、弯曲、拉伸等手段来加工的零件，一个大体的定义就是在加工过程中厚度不变的零件，钣金零件通常用作零部件的外壳，或用于支撑其它零部件。
在钣金件中形成特定的孔与形状就要通过冲压来完成，钣金冲压加工种类很多，常用的有冲裁模、弯曲模、成型模、拉伸模等，就冲压工艺的方法，概括起来分为分离工序和成形工序两大类。
像冲孔、落料就属于分离工序，像弯曲、成形、拉伸就属于成形工序。
在钣金设计中，成形工具的使用必不可少，成形工具是可以用作折弯、伸展或成形钣金的冲模的零件，能够生成一些成形特征，例如百叶窗、矛状器具、法兰和筋。
下面将详细介绍基于SolidWorks的钣金成形工具的制作及应用。
成形工具可以用作折弯、伸展或成形钣金的冲模，生成一些成形特征，例如百叶窗、矛状器具、法兰和筋。
使用方法如下：1、将设计库展开如果没有如图A中阴影①窗格,请执行“视图→任务窗格”，将任务窗格前面勾选。
2、本人软件没有默认成型工具库。
添加方法如下:默认成型工具库在c:\Documents and Settings\All Users\Application Data\SolidWorks\SolidWorks <版本>\design library\forming tools\下，点击图A中阴影②将默认库添加,添加后如图B示。
3、很重要的一步，如图B中右击③,点击④“成型工具文件夹”，将该文件夹设置为成型工具文件夹。
（此步骤也可以将子文件夹设定为成型工具文件夹）4、展开成型工具文件夹(以embosses下counter sink emboss 为例)如图C示，将counter sink emboss从设计库拖至板件件上，在松开之前可以按Tab 键来更改方向，松开后如图D示，点击“完成”，之后编辑D中⑤的草图，可以将成型特征放置在理想位置。
SW钣金成型工具教程
SW钣金成型工具教程
Solidworks钣金成型工具的作用就是使用一个冲压模具将钣金冲压成需要的形状。
可以将一个设计好的零件来改作为模具来使用。
成型工具的实例可以是冲压如筋等，可以是折弯，可以是冲孔如百叶窗，可以是延展材料如冷兵器中的梭镖。
使用方法：
要使用成型工具，需要首先指定成型工具的文件夹。
即将这个文件夹里的零件来做为冲压模具来使用。
操作方法：
设计库中，在一个文件位置上右键，选中“成型工具文件夹”。
如下图所示，即将这个文件夹设置成了成型工具文件夹。
如果需要手动添加一个现有的文件夹到设计库中，可以单击“添加文件位置”来添加一个指定的文件夹路径。
<安装目录>\ProgramData\SOLIDWORKS\SOLIDWORKS <版本>\design library\forming tools。
这个目录下存放的是系统自带的一些成型工具可以参考使用。
所以我们一般将此文件夹来做为成型工具文件夹。
自定义零件：
我们可以自由绘制一个零件来当作冲压模具来使用。
绘制一个零件，切换到【钣金】模式下，点击成型工具。
设置停止面和移除面，其中移除面接触的钣金部位将会被移除。
设置一个插入点，方便定位。
将零件另存成*.sldftp。
点击设计库的【添加到库】，将这个成型工具添加到你指定的文件夹中。
冲压成型：使用时，只需要拖动成型工具到钣金上即可。
以上！。
SolidWorks 2011钣金自定义成型工具
SolidWorks钣金实例教程连载：成型工具（一）钣金零件是实体模型中结构比较特殊的一种，具有带圆角的薄壁特征，整个零件的壁厚都相同，折弯半径都是选定的半径值，如果需要释放槽，软件能够加上。
SolidWorks为满足这类需求定制了特殊的钣金工具。
成型工具成型工具可以作为折弯、伸展或成形钣金的冲模。
SolidWorks提供了一些成型工具的例子，你可以编辑他们或生成更多的成型工具。
使用成型工具在上次课：薄壁零件中用特征调色板(Feature Palette)产生一个圆形的长方槽，你已经了解特征调色板。
成型工具的使用按照同样的方式，并且成型工具也放置在同样的特征调色板中。
如果你想知道如何使用特征调色板窗口，请参阅上次课：薄壁零件。
成型工具SolidWorks软件提供了一些成型工具这些包括：embosses(凸起)、extruded flanges(冲孔)、louvers(百叶窗板)、ribs (筋)、lances(切开)。
你也可以添加你自己设计成型工具。
使用标准的成型工具标准特征是那些由软件产生的，而不管他们是零件还是库特征。
在本例中，一个标准的成型工具将要添加到我们设计的零件。
成型工具是用来生成成型特征的独特的零件。
使用它们就像使用其他调色板特征一样：拖动它们并放置到模型的一个面上。
然而成型工具只能用于钣金零件。
从特征调色板窗口中添加成型工具通常有五步：1.从特征调色板窗口中将成型工具拖到希望的模型面上。
2.根据需要使用T ab来改变成型的方向。
3.松开鼠标放置成型工具。
4.编辑草图，这包括修复悬空的约束，标注或添加新的尺寸或约束。
草图通常完全定义。
5.当你添加成型工具到模型中时，不能交互地修改成型特征的形状尺寸。
编辑完草图后，成型特征按照成型工具缺省尺寸形成。
你可以编辑定义成型特征来改变尺寸。
他们如何起作用成型工具就像作为折弯、伸展或成形钣金的冲模，应用成形工具的面与成形工具自身的结束曲面相对应。
solidworks板金成型工具用法
Solidworks 钣金成型工具用法对于钣金与冲压零部件经常需要制作冲头,用以切除零件内的材料,以形成特定的孔与形状。
SW的设计库中自带了一些成形工具,我们可以直接用在产品设计中。
但很多时候,我们需要开发特定的成形工具来完成我们的设计工程。
有一点首先要明确：成型工具只能在钣金设计状态下使用。
下面讲一下如何制作成形工具。
我们以图1所示成形工具进行讲解。
1．拉伸一个机体特征,具体尺寸没有要求,但要比图1的尺寸大。
这个机体特征是为了形成圆角而做的一个工具,后面还要删除。
如图2。
2．在其上拉伸一个圆头键突台,并把底边倒的圆角,完成后如图3。
3．在上平面新建一个草图,与机体特征等大,将机体特征完全拉伸切除掉,效果如图4。
切除后的模型如图5。
4．在”钣金”工具栏,找到并选取成形工具命令,此命令属性中有两个选项框,“停止面”与“要移除的面”,除此之外还有一个隐含的“接触面”,软件没有列出,当选择了“停止面”与“要移除的面”后,剩下的面默认为“接触面”。
“停止面”控制成形工具压入钣金件的方向与深度。
成形工具垂直于钣金表面和“停止面”压入,当“停止面”与钣金原来的表面重合时停止,以控制深度。
与“要移除的面”相接触的面被切掉。
成形工具剩下的表面在钣金表面压出轮廓。
针对示例成形工具,“停止面”选上表面,“要移除的面”选下表面,如图6,图7。
5．首先将零件保存,只有保存以后才能添加到成形工具库。
接下来从特征树中右击最顶部的零件名选择“添加到库”,打开图8的属性框。
6．这样我们就可以在钣金零件中应用这个成形工具了。
只需要切换到任务窗格中的设计库并浏览到我们建立的成型工具,从中拖放到钣金零件表面即可。
效果如图9。
注意问题：1．有时候当我们拖放成形工具到钣金上时会提示“你要尝试去建立一派生的零件吗”,这个问题是因为我们没有把这个文件夹标记为成形库。
我们选中任务窗格中的设计库并浏览到“forming tools”这个文件夹,右键单击选中“成形工具文件夹”,把它标记为成形库,接下来我们再拖放这些工具时就不会出现上面的提示框了。
solidworks压凹特征
solidworks压凹特征
在SolidWorks中，压凹特征通常通过拉伸、扩展或压缩形状来创建。
下面是一些常见的压凹特征：
1. 通过拉伸创建压凹特征：选择所需的面或平面，然后使用拉伸命令将其拉伸到所需的深度。
2. 通过扩展创建压凹特征：选择要扩展的面或平面，然后使用扩展命令将其扩展到所需的范围。
3. 通过压缩创建压凹特征：选择要压缩的面或平面，然后使用压缩命令将其压缩到所需的范围。
在创建这些特征时，您可以在SolidWorks中使用不同的工具和选项来调整其形状、深度和其他属性。
您还可以使用倒角、草图、填充等功能来进一步细化和改变压凹特征的外观。
请注意，以上是一些常见的方法，具体的压凹特征创建取决于您的设计需求和实际情况。
SolidWorks钣金之成形工具与压凹
SolidWorks钣金之成形工具与压凹
已有 1483 次阅读2011-11-2 10:35|系统分类:技术|钣金, SolidWorks
ICT---Ray 在钣金的设计中，工程师总需要做各种各样的成形，而我们在使用SolidWorks设计的时候，我们可以成形工具来做成形，而一些相对复杂的成形我们还可以使用压凹。
以下我们将介绍成形工具与压凹的使用方法。
成形工具的制作与使用：
1. 制作成形工具的模型；
2. 使用成形工具添加成形工具属性；
3. 保存到成形文件夹；
4. 成形工具的放置；
5. 成形结果。
注意：在设计成形工具的时候，要注意成形工具的圆角问题。
内部圆角>钣金产品最小折弯圆角+厚度
压凹的使用：
1. 打开产品文件；
1）
2）
2. 生成压凹的实体，这个实体与成形工具的意义一样，可以是输入的实体；
3. 点击插入—特征—压凹，按图片选择并选择完成。
注意：在使用压凹的时候不存在圆角问题，但是为了符合实际的钣金设计，在压凹工具需要加圆角的部分要添加圆角。
Solid Works钣金
SolidWorks 高级培训手册
使用边线法兰可得到不同的结果，下图中是一些可能的结果。
解释 边线法兰 如何找到命令
为一条边添加一段法兰。 ■从菜单中选择：插入，特征，钣金，边线法兰…
■或者点击钣金工具栏中的工具图标 。
11．法兰方向 选择一条竖直的边线并点击命令边线法 兰，向左拖动光标，点击鼠标左键将其 放在模型内部。
12·钣金
SolidWorks 高级培训手册
钣金
12．设置 通过对话框设置角度和法兰位置
角度=90°
（法兰位置）=材料在外
（法兰长度）=内部虚拟尖角
法兰长度类型为给定深度，其值用编 辑法兰轮廓来指定
13．法兰轮廓 点击编辑法兰轮廓来改变缺省的矩形轮廓，弹出轮廓草图对话 框。
钣金·13
钣金
SolidWorks 高级培训手册
必须在模型展平状态下进行的任何切除，都要用到一对额外的操 作。用展开命令展开所需折弯，进行切除，然后用折叠命令将折 弯折叠回去。 展开用来展平一个或多个折弯。与折叠联合使用用来展开或折叠 钣金零件的一部份。 ■从菜单中选择：插入，特征，钣金，展开…
■或者点击钣金工具栏中的工具图标 。
展开和折叠特征用来对零件的部分进行设计。对于那些需要在平 板型式下进行的加工特征（比如角处理），解除平板型式特征的 压缩状态，添加加工特征，这个特征就会变为平板型式特征的一 个子特征，压缩平板型式特征同样会压缩刚刚添加的特征。
16·钣金
SolidWorks 高级培训手册
钣金
切除
前面用到的所有命令都是生成法兰和薄片，都是给零件添加材
料。无论在零件的“折叠”和“展平”下，都可进行切除操作。
在折叠状态下切除对在折叠状态时的零件切除操作在任何时间任意表面进行。无须 进行特殊的预先处理。
[实用参考]Solidworks板金成型工具用法
![[实用参考]Solidworks板金成型工具用法](https://img.taocdn.com/s3/m/e984b7db551810a6f52486b9.png)
Solidworks钣金成型工具用法对于钣金与冲压零部件经常需要制作冲头，用以切除零件内的材料，以形成特定的孔与形状。
SW的设计库中自带了一些成形工具，我们可以直接用在产品设计中。
但很多时候，我们需要开发特定的成形工具来完成我们的设计工程。
有一点首先要明确：成型工具只能在钣金设计状态下使用。
下面讲一下如何制作成形工具。
我们以图1所示成形工具进行讲解。
1．拉伸一个机体特征，具体尺寸没有要求，但要比图1的尺寸大。
这个机体特征是为了形成圆角而做的一个工具，后面还要删除。
如图2。
2．在其上拉伸一个圆头键突台，并把底边倒R1.5的圆角，完成后如图3。
3．在上平面新建一个草图，与机体特征等大，将机体特征完全拉伸切除掉，效果如图4。
切除后的模型如图5。
4．在”钣金”工具栏，找到并选取成形工具命令，此命令属性中有两个选项框，“停止面”与“要移除的面”，除此之外还有一个隐含的“接触面”，软件没有列出，当选择了“停止面”与“要移除的面”后，剩下的面默认为“接触面”。
“停止面”控制成形工具压入钣金件的方向与深度。
成形工具垂直于钣金表面和“停止面”压入，当“停止面”与钣金原来的表面重合时停止，以控制深度。
与“要移除的面”相接触的面被切掉。
成形工具剩下的表面在钣金表面压出轮廓。
针对示例成形工具，“停止面”选上表面，“要移除的面”选下表面，如图6，图7。
5．首先将零件保存，只有保存以后才能添加到成形工具库。
接下来从特征树中右击最顶部的零件名选择“添加到库”，打开图8的属性框。
6．这样我们就可以在钣金零件中应用这个成形工具了。
只需要切换到任务窗格中的设计库并浏览到我们建立的成型工具，从中拖放到钣金零件表面即可。
效果如图9。
注意问题：1．有时候当我们拖放成形工具到钣金上时会提示“你要尝试去建立一派生的零件吗？”，这个问题是因为我们没有把这个文件夹标记为成形库。
我们选中任务窗格中的设计库并浏览到“formingtools”这个文件夹，右键单击选中“成形工具文件夹”，把它标记为成形库，接下来我们再拖放这些工具时就不会出现上面的提示框了。
solidworks板金成型工具用法
Ｓｏlidｗｏｒks 钣金成型工具用法对于钣金与冲压零部件经常需要制作冲头，用以切除零件内得材料，以形成特定得孔与形状。
ＳＷ得设计库中自带了一些成形工具，我们可以直接用在产品设计中.但很多时候,我们需要开发特定得成形工具来完成我们得设计工程。
有一点首先要明确：成型工具只能在钣金设计状态下使用。
下面讲一下如何制作成形工具。
我们以图1所示成形工具进行讲解。
1．拉伸一个机体特征，具体尺寸没有要求,但要比图1得尺寸大。
这个机体特征就是为了形成圆角而做得一个工具,后面还要删除。
如图2.2．在其上拉伸一个圆头键突台，并把底边倒Ｒ1、５得圆角,完成后如图3。
3.在上平面新建一个草图，与机体特征等大,将机体特征完全拉伸切除掉,效果如图4。
切除后得模型如图5。
４。
在”钣金”工具栏，找到并选取成形工具命令，此命令属性中有两个选项框,“停止面”与“要移除得面”，除此之外还有一个隐含得“接触面”，软件没有列出，当选择了“停止面”与“要移除得面”后，剩下得面默认为“接触面”。
“停止面”控制成形工具压入钣金件得方向与深度。
成形工具垂直于钣金表面与“停止面”压入，当“停止面"与钣金原来得表面重合时停止,以控制深度。
与“要移除得面”相接触得面被切掉。
成形工具剩下得表面在钣金表面压出轮廓.针对示例成形工具，“停止面”选上表面,“要移除得面”选下表面,如图6，图7。
5.首先将零件保存,只有保存以后才能添加到成形工具库.接下来从特征树中右击最顶部得零件名选择“添加到库”,打开图8得属性框.6．这样我们就可以在钣金零件中应用这个成形工具了。
只需要切换到任务窗格中得设计库并浏览到我们建立得成型工具，从中拖放到钣金零件表面即可.效果如图9。
注意问题：1。
有时候当我们拖放成形工具到钣金上时会提示“您要尝试去建立一派生得零件吗?”，这个问题就是因为我们没有把这个文件夹标记为成形库。
我们选中任务窗格中得设计库并浏览到“foｒｍing tools”这个文件夹,右键单击选中“成形工具文件夹"，把它标记为成形库，接下来我们再拖放这些工具时就不会出现上面得提示框了。
用SolidWorks建模的钣金零件，自画成形工具和系统自带成形工具
用SolidWorks建模的钣金零件，自画成形工具和系统自带成形工具此图可以只画一半，最后再镜像实体到另一侧。
成形工具1.在右视基准面上草绘图形。
2.旋转。
3.在前视基准面上画一个大圆，拉伸凸台。
4.圆角，半径：10 。
5.在实体右侧面是画圆，拉伸凸台。
6.成形工具，停止面：绿色面；要移除的面：两个粉色面。
7.保存到一个文件夹中，把这个文件夹添加到设计库，右键：成形工具文件夹。
（也可以保存到系统自带的成形工具文件夹）建模步骤—新零件1.在上视基准面画一个矩形。
2.基体法兰，钣金厚度：1 。
3.边线法兰，半径：3 ，法兰位置：材料在内。
随便拖一个长度，然后点编辑法兰轮廓。
4.把草图修改完后，点完成。
5.镜像特征到另一侧。
6.圆角，半径：20 。
7.边线法兰，半径：3 。
法兰长度：30 ，外部虚拟交点。
法兰位置：折弯在外。
8.在上一步的钣金面上画圆。
9.拉伸切除。
10.在钣金的侧面草绘图形。
11.基体法兰。
12.圆角，半径：10 。
13.镜像特征——边线法兰和圆角。
14.角撑板，等距58 ，轮廓缩进深度：13。
尺寸缩进深度：10 ，厚度：1 ，圆角：1 。
15.镜像到另一侧。
16.在钣金底面上草绘直槽口。
17.拉伸切除。
18.线性阵列，方向1：间距30；方向2：间距70 。
19.把画好的成形工具拖到钣金上，点位置。
添加标注，125的标注：按住Shift键点右侧圆弧20.镜像到另一侧。
21.把软件自带的成型工具拖到钣金上。
标注，75的标注：按住Shift键点右侧圆弧22.线性阵列，间距15 。
23.镜像。
24.完成。
25.渲染。
SolidWorks 2011钣金自定义成型工具
SolidWorks钣金实例教程连载：成型工具（一）钣金零件是实体模型中结构比较特殊的一种，具有带圆角的薄壁特征，整个零件的壁厚都相同，折弯半径都是选定的半径值，如果需要释放槽，软件能够加上。
SolidWorks为满足这类需求定制了特殊的钣金工具。
成型工具成型工具可以作为折弯、伸展或成形钣金的冲模。
SolidWorks提供了一些成型工具的例子，你可以编辑他们或生成更多的成型工具。
使用成型工具在上次课：薄壁零件中用特征调色板(Feature Palette)产生一个圆形的长方槽，你已经了解特征调色板。
成型工具的使用按照同样的方式，并且成型工具也放置在同样的特征调色板中。
如果你想知道如何使用特征调色板窗口，请参阅上次课：薄壁零件。
成型工具SolidWorks软件提供了一些成型工具这些包括：embosses(凸起)、extruded flanges(冲孔)、louvers(百叶窗板)、ribs (筋)、lances(切开)。
你也可以添加你自己设计成型工具。
使用标准的成型工具标准特征是那些由软件产生的，而不管他们是零件还是库特征。
在本例中，一个标准的成型工具将要添加到我们设计的零件。
成型工具是用来生成成型特征的独特的零件。
使用它们就像使用其他调色板特征一样：拖动它们并放置到模型的一个面上。
然而成型工具只能用于钣金零件。
从特征调色板窗口中添加成型工具通常有五步：1.从特征调色板窗口中将成型工具拖到希望的模型面上。
2.根据需要使用T ab来改变成型的方向。
3.松开鼠标放置成型工具。
4.编辑草图，这包括修复悬空的约束，标注或添加新的尺寸或约束。
草图通常完全定义。
5.当你添加成型工具到模型中时，不能交互地修改成型特征的形状尺寸。
编辑完草图后，成型特征按照成型工具缺省尺寸形成。
你可以编辑定义成型特征来改变尺寸。
他们如何起作用成型工具就像作为折弯、伸展或成形钣金的冲模，应用成形工具的面与成形工具自身的结束曲面相对应。
solidworks钣金成型工具制作方法
solidworks钣金成型工具制作方法
Solidworks是一款功能强大的计算机辅助设计（CAD）软件，用
于制作3D模型。
下面介绍solidworks钣金成型工具制作方法的步骤：
1. 打开solidworks软件并创建一个空白零件。
2. 在插入菜单中选择“形状切除”，并选择一个矩形形状。
3. 输入矩形的尺寸并选择创建平面。
4. 在“制表符”中选择“极线”选项卡，并选择钣金。
5. 在模型中选择一个面，在特征菜单中选择“拉伸”，将其拉伸至需
要的深度。
6. 在“表格”中选择“厚度”，并将其设置为所需的厚度。
7. 在“形状切除”中选择“钣金”选项卡，选择一个预设的钣金参数
或自定义创建。
8. 将您创建的钣金参数应用于您的零件或部件。
9. 通过添加与零件形状匹配的边缘修饰符来确保钣金成型工具的正确性。
10. 导出您的完成钣金成型工具。
以上就是Solidworks钣金成型工具制作方法，希望对您有所帮助。
SolidWorks分模方法2—压凹法
压凹：本是SolidWorks里面一个造型设计的功能，我最早对这个功能的理解是配合抽壳一起使用。
比如下图：
首先当然是处理好缩水、拔模角等问题
然后画出前模：(注意，压凹分模是在一个Part文件中完成所有过程，形成多个实体，不可使用“合并结果”，如图中红圈)
用切除直接挖掉后模镶件的碰穿位：
用“压凹”前模就完成了。
(这时候会有两个分出来的单独的实体，先隐藏起来留着后面用)
画出后模：
与先前分出来的那个隐藏了的实体组合，后模就完成了。
最后直接用“拉伸”画出后模镶件，再与之前分出的另一个半圆体实体组合，就完成分模了。
从以上步骤可以看出，“压凹”法分模，需要对模具结构具有相当的经验，具体操作中，无章法可寻，要看实际部品情况而定，建议新手慎用，否则可能弄出个胶位与部品不符的东西。
因此此方法只适用于追求效率的高手。
相关阅读
SolidWorks Simulation响应谱分析简介
/document/201104/article12226.htm
基于隶属编号设计的SolidWorks批量更名方法
/199853/articles/128430.html
SolidWorks钣金实例教程连载2：成型工具（三）
/document/201104/article12249.htm
投稿或有疑问请联系:E-mail:lyp@ QQ:447639223。
solidworks压凹命令详细用法
solidworks压凹命令详细用法
【SolidWorks压凹命令的详细用法】
1. 打开 SolidWorks 并点击你想做压凹的图形。
2. 选择“特征”工具，鼠标悬停在“建立”上，选择“压凹”，点击进入压凹窗口。
3. 在压凹窗口中，调整压凹的大小(通过拉伸比例，压头大小)、精度(通过分段划分)、方向(正负值更改压凹方向)以及其他额外属性，确定满足你要求的压凹参数。
4. 接着，再调整“选择边界”，选择压凹范围以及压凹方向。
如果你需要制作压凹扩展，可以使用“拓展”特性，调整“拓展边界”选项。
5. 最后，点击“确定”，即可完成 SolidWorks 压凹操作，完成之后的图形与设定的压凹参数一致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SolidWorks钣金之成形工具与压凹
已有1483 次阅读2011-11-2 10:35|系统分类:技术|钣金, SolidWorks
ICT---Ray 在钣金的设计中，工程师总需要做各种各样的成形，而我们在使用SolidWorks设计的时候，我们可以成形工具来做成形，而一些相对复杂的成形我们还可以使用压凹。
以下我们将介绍成形工具与压凹的使用方法。
成形工具的制作与使用：
1.制作成形工具的模型；
2.使用成形工具添加成形工具属性；
3.保存到成形文件夹；
4.成形工具的放置；
5.成形结果。
注意：在设计成形工具的时候，要注意成形工具的圆角问题。
内部圆角>钣金产品最小折弯圆角+厚度
压凹的使用：
1.打开产品文件；
1）
2）
2.生成压凹的实体，这个实体与成形工具的意义一样，可以是输入的实体；
3.点击插入—特征—压凹，按图片选择并选择完成。
注意：在使用压凹的时候不存在圆角问题，但是为了符合实际的钣金设计，在压凹工具需要加圆角的部分要添加圆角。
