教科版九年级物理上册同步练习7.3电磁铁(word版,含答案解析)

教科版九年级物理上册同步练习7.3电磁铁(word版,含答案解析)

教科版九年级物理上册7.3电磁铁一、单项选择题(共15小题;共45分)1. 有一种磁控门锁,钥匙为镶有磁铁的塑料卡片。

当卡片靠近门锁时,门锁内部的电路接通电磁铁吸动插销,门就可以打开。

以下说法正确的是A. 塑料能被磁化B. 门锁的插销是由纯铜制成的C. 电磁铁断电前后磁性不变D. 电磁铁的磁场是由通电螺线管中的电流产生的2. 法国科学家阿尔贝和德国科学家彼得由于发现了巨磁电阻()效应,荣获诺贝尔物理学奖。

如图所示,是研究巨磁电阻特性的原理示意图。

实验发现,当闭合、后使滑片向左滑动过程中,指示灯明显变亮,则下列说法正确的是A. 电磁铁右端为极B. 滑片向左滑动过程中电磁铁的磁性减弱C. 巨磁电阻的阻值随磁场的增强而明显减小D. 巨磁电阻的阻值随磁场的减弱而明显减小3. 下列各方法中,不能增强通电螺线管磁性的是A. 增加螺线管的匝数B. 在通电螺线管内插入铁棒C. 增大螺线管本身的直径D. 增大螺线管线圈中的电流4. 如图所示,用漆包线(导线表面涂有绝缘漆)绕在纸筒上做成了一个螺线管,用来研究螺线管磁性强弱与哪些因素有关。

闭合开关后,发现螺线管能够吸引一些铁钉,要使它能吸引更多铁钉的办法是A. 在纸筒中插入一根铁芯B. 减少线圈匝数C. 使滑动触头向右滑动D. 将电源正负极互换5. 下列关于电磁铁和磁感线的说法,正确的是A. 电磁铁的磁性有无和磁性强弱可以改变B. 电磁铁能永久性地保持磁性C. 磁感线是真实存在的D. 磁体外部的磁感线总是从极出发,回到极6. 关于电磁铁,下列说法正确的是A. 电磁铁在产生磁性时需要通电B. 电磁铁无论是通电还是断电都有磁性C. 电磁铁的铁芯可以用铝来做D. 电磁铁的铁芯可以用钢来做7. 小明用如图所示电路进行“电磁铁的磁性强弱与哪些因素有关”的探究活动后,得出以下的结论,其中正确的是①线圈中的电流越强,磁性越强②电磁铁线圈匝数越多,磁性越强③若将线圈的铁钉拔出,磁性大大减弱A. 只有①②B. 只有②③C. 只有①③D. ①②③8. 物理研究中常常会用到“控制变量法”“等效替代法”“模型法”“转换法”等研究方法,下列四个研究实例中,采用“转换法”的是A. 用光线描述光传播的路径和方向B. 用一个的力代替两个方向与其相同,大小均为的力C. 探究影响电磁铁磁性强弱的实验中,利用吸引大头针数目的多少,来显示电磁铁磁性的强弱D. 探究电阻不变时,电流与电压的关系9. 要使电磁铁的两个磁极对调,可采取的方法是A. 改变电流方向B. 增加螺线管的匝数C. 减小电流D. 将铁心从螺线管中拔出10. 某同学用两个相同的大铁钉绕制成电磁铁进行实验,如图所示。

电磁铁的应用(分层练习)(解析版)

电磁铁的应用(分层练习)(解析版)

电磁铁的应用分层练习1.(2023春•乐清市期中)下列产品中,利用电磁铁制成的是()A.指南针B.电铃C.白炽灯D.电热水壶【答案】B【解答】解:电铃是利用电磁铁来工作的,指南针是利用地磁场的作用指南北的,白炽灯是利用电流的热效应来发热、发光的,电热水壶是利用电流的热效应来发热的;故B正确。

故选:B。

2.(2023春•萧山区期末)如图是直流电铃的原理图。

关于电铃工作时的说法不正确的是()A.电流通过电磁铁时,电磁铁有磁性且A端为N极B.电磁铁吸引衔铁,弹性片发生形变C.小锤击打铃碗发出声音,是由于铃碗发生了振动D.小锤击打铃碗时,电磁铁仍具有磁性【答案】D【解答】解:A、电流通过电磁铁时,电磁铁有磁性,根据安培定则判断出A端为N极,故A叙述正确;B、电磁铁向下吸引衔铁时,弹性片弯曲发生形变具有弹性势能,故B叙述正确;C、声音是由物体的振动产生的,小锤击打铃碗发出声音,是由于铃碗发生了振动,故C叙述正确;D、小锤击打铃碗时,弹性片和衔铁分离,电路断开,电磁铁没有磁性,故D叙述错误。

故选:D。

3.(2023春•西湖区校级期中)下列用电器中,不属于电磁铁的应用的是()A.电铃B.电磁继电器C.电磁起重机D.电炉【答案】D【解答】解:A、电铃存在电磁铁,通电时,电磁铁有电流通过,产生了磁性,把衔铁吸过来,使小锤打击电铃发出声音,同时电路断开,电磁铁失去了磁性,小锤又被弹回,电路闭合,不断重复,电铃便发出连续击打声了。

不合题意;B、电磁继电器一般由电磁铁、衔铁、弹簧片、触点等组成的,其工作电路由低压控制电路和高压工作电路两部分构成,电磁继电器还可以实现远距离控制和自动化控制;不合题意;C、电磁起重机的主要部分是磁铁,接通电流,电磁铁便把钢铁等物品牢牢吸住,吊运到指定的地方,切断电流,磁性消失,钢铁物品就放下来了。

不合题意;D、电炉工作时,电流通过电炉做功,把电能转化为内能,属于电流的热效应。

符合题意。

故选:D。

电磁铁 电磁继电器-配套练习(含答案)

电磁铁 电磁继电器-配套练习(含答案)

电磁铁
1、许多自动控制的电路中都安装有电磁体.关于电磁铁,下列说法中正确的是()A.电磁铁的铁芯,可以用铜棒代替
B.电磁继电器中的磁体,可以使用永磁铁
C.电磁铁磁性的强弱只与电流的大小有关
D.电磁铁是根据电流的磁效应制成的
2、目前许多国家都在研制磁悬浮列车,我国拥有全部自主知识产权的第一条磁悬浮列车试验线已建成通车(如图).一种磁悬浮列车的车厢和铁轨上分别安放着磁体,车厢用的磁体大多是通过强大电流的电磁铁,现有下列说法
①磁悬浮列车利用了磁极间的相互作用
②磁悬浮列车利用了异名磁极互相排斥
③磁悬浮列车消除了车体与轨道之间的摩擦
④磁悬浮列车增大了车体与轨道之间的摩擦
正确的组合是()
A.①③ B.①④ C.②③ D.②④
3、下列装置中,没有用到电磁铁的是()
A.电磁起重机 B.门铃 C.电磁继电器 D.电热毯
4、人类为揭示电和磁的关系,经历了漫长的岁月.丹麦哥本哈根大学的教师奥斯特,一直在寻求电和磁间的联系.1820年的一天,他偶然发现:将一个小磁针放在一根直导线下方,再使导线接通电源,只见小磁针摆动了一个角度后稳定地停了下来.从而证明了通电导线周围能产生与磁极相作用的磁场.仅基于这一原理人们制成了()
A.金属探测器 B.发电机 C.电磁铁 D.真空冶炼炉
5、对如图所示情况,以下说法正确的是()
A.当开关S闭合后螺线管下端是N极
B.当开关S闭合时,小磁针将逆时针转动,静止后S极向上
C.当开关S闭合时,小磁针将顺时针转动,静止后N极向上
D.当开关S闭合后滑动变阻器滑片向右移动,电磁铁磁性将减弱
参考答案:
1、D
2、A
3、D
4、C
5、C。

(完整版)电磁铁电磁继电器习题(含答案),推荐文档

(完整版)电磁铁电磁继电器习题(含答案),推荐文档

电磁铁电磁继电器习题(含答案)一、单选题(本大题共7小题,共14.0分)1.如图所示,闭合开关S,滑片P向右移动,则螺线管()A.左端为S极,磁性增强B.左端为S极,磁性减弱C.左端为N 极,磁性增强D.左端为N极,磁性减弱2.如图所示,当闭合开关S,且将滑动变阻器的滑片P向右移动时,电磁铁的()A.B端是N极,磁性减弱B.A端是S极,磁性增强C.A端是N 极,磁性增强D.B端是S极,磁性减弱3.图所示闭合开关S,弹簧测力的数增大下列分析正确是()A.c端是S极,a是电源的正极B.c端是N极,a是电源的负极C.若滑动变阻器的滑片向右滑动,弹簧测力计示数增大D.若将电源正负极接线的位置对调,弹簧测力计示数增大4.法国科阿尔贝尔和德国科学彼得林格尔由于阻(GM)效而获2007诺贝尔物理学奖图是研究巨磁电阻特性原理示意实发现,在闭合开S1、S2且滑片P向右滑动的过程中,指示灯明显变,这说明()A.电磁铁的左端为N极 B.流过灯泡的电流增大 C.巨磁电阻的阻值随磁场的减弱而明显减小 D.巨磁电阻的阻值与磁场的强弱没有关系5.在一次实验中,小章连接了如图所示的电路,电磁铁的左端有一个小磁针,则关于下列说法中正确的是()A.只闭合开关S1,小磁针N极向左顺时针偏转B.闭合开关S1,再闭合S2,小磁针的N、S极偏转的方向会改变C.闭合开关S1再闭合S2,电磁铁磁性增强D.利用这一现象所揭示的原理可制成发电机6.如图所示,闭合开关S,当滑动变阻器的滑片P向左移动时,电磁铁()A.b端是N极,磁性减弱B.a端是S极,磁性增强 C.b端是S极,磁性减弱 D.a端是N极,磁性增强7.如图是关电学的个图,其中图例描述正确的()A.甲图中测电笔的使用正确B.乙图中电路的接法正确C.丙图中导线按箭头移动电流计指针会偏转D.丁图中闭合开关k绿灯亮二、多选题(本大题共1小题,共3.0分)8.下列关于电与磁的应用实例中解释正确的是()A.信鸽能返回家,主要是靠地磁场来导航B.电风扇工作时消耗的电能全部转化为机械能C.磁悬浮列车悬浮时利用了磁极间的相互作用D.校园扬声器发出悠扬的声音是把声信号转换成电信号三、填空题(本大题共4小题,共8.0分)9.物理学家奥斯特第一个证实的周存在着______ /空/电磁器是利低压、电流路通,间接地控制高电、强电流电路通断的装置它的低压控制电路部分的核心是一个______ ,它是据电流的______ 效工作的.10.用电器正常工作时的电压叫做______ ;电磁继电器是利用______ 控制工作电路的一种开关.11.如甲乙两图所示,能说明电动机工作原理的是图______ .发电机是根据______ 现象制成的.如图丙所示,在电磁铁正上方用弹簧挂着条形磁铁,当开关S闭合后,在滑片P由b端向a端滑动过程中,会出现的现象是小灯泡亮度______ (选填“增强”或“减弱”),弹簧长度______ (选填“变长”或“缩短”).12.如图所示,闭合开关,通电螺线管的下端为______ 极,若要弹簧伸长,应将滑动变阻器滑片向______ (选填“左”或“右”)滑动.四、实验探究题(本大题共4小题,共24.0分)13.在探究“影响电磁铁性强弱的因素”实验中,小明制简易电磁铁甲、乙,并计了如图示电,通过这个的原探电磁铁磁性弱与______的关系;磁铁磁性弱通过______ 来判定.验程中小明发现磁铁吸引的头针下端分开的,原因是______ .14.如图所示是老师设计的一个实验装置,用来探究“影响电磁铁磁性强弱因素”,它是由电源、滑动变阻器、开关、带铁芯的螺线管(线圈电阻忽略不计)和自制的针式刻度板组成,通过观察指针偏转角度的大小,来判断电磁铁磁性的强弱.用竹片削制的指针下方加装固定一物体E,导线a与接线柱2相连.【制定计划与设计实验】(1)为了使指针在受磁场力的作用在能绕O点转动,需在E处加装______ (选填“铜块”、“铝块”或“铁块”),加装物体后,为了确保指针能正确指示且具有一定的灵敏度,老师在O点转轴处涂抹润滑油,目的是______ ,使指针转动更灵活.(2)按如图所示连接好电路,闭合开关,调节变阻器滑片P到某一位置,记下此时指针偏转的角度,保持滑片P位置不变,导线a改为与接线柱1相连,可以探究电磁铁磁性强弱与______ 的关系;保持接线方式不变,移动变阻器滑片P,可以探究电磁铁磁性强弱与______ 的关系.【进行实验与收集证据】(3)保持滑片P位置不变,导线a改为与接线柱1相连时,闭合开关后,指针偏转的角度将会______ .当滑动变阻器的滑片P向左滑动时,指针偏转的角度将会______ (填“增大”或“减小”).【评估交流】(4)细心观察的小锋同学发现在实验过程中该自制装置的指针均向右偏转,只是偏转角度不同,该同学向老师提出能否让指针向左偏转,老师马上将一块小磁铁换装在如图E处,且让磁铁的右端为______ 极,闭合开关后,同学们发现指针果然向左偏转.(5)你认为该装置中指针的偏转角度大小可能还与哪些因素有关?(只写出一个即可)______ .15.如图所示,是小明探究“影响电磁铁磁性强弱因素”的装置图它是由电源、滑动变阻器、开关、带铁芯的螺线管和自制针式刻度板组成.通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱.在指针下方固定一物体A,当用导线a与接线柱2相连,闭合开关后,指针B发生偏转.(1)指针下方的物体A应由______ 质材料制成.A.铜B.铝C.塑料D.铁(2)实验发现:①将滑动变阻器的滑片P向左移动过程中,指针B偏转的角度将会______ .②将导线a由与接线柱2相连改为与接线柱1相连,闭合开关后,调整滑动变阻器的滑片P的位置,使电路中的保持不变,可发现指针B偏转的角度将会______ .(3)经过对电磁铁的研究,可得出电磁铁的磁性强弱与______ 及______ 有关.16.小熊用光敏电阻设计了一种“智能家居照明灯“电路,如图甲所示.(电源电压不变,照明灯L标有“220V40W”字样,电磁继电器线圈的电阻不计.)(1)导线______ (选填“A”或“B”)连接家庭电路中的火线.(2)小熊的设计要求是:智能家具照明灯在天暗时自动点亮,天亮时自动熄灭,那么他选择的光敏电阻阻值大小应随光照强度的增加而______ .(3)保持光照强度不变,闭合开关后,滑片P移动过程中,电流表示数与电压表示数的关系如图乙所示.滑片P由a端向b端移动过程中,电磁铁的磁性______ (选填“增强”或“减弱”),此时光敏电阻的阻值大小为______ Ω,滑动变阻器的最大阻值是______ Ω.(4)若保持滑片P在b段,照明灯L每天正常工作5小时,保持光照强度不变,则控制电路部分在这5小时内消耗的电能为______ J.五、计算题(本大题共4小题,共32.0分)17.(1)小丽要研究“电磁铁的磁性强弱跟什么因素有关”,现有线圈匝数分别为50匝和100匝的外形相同的电磁铁,她先后将两个电磁铁接入如图1所示的电路中,闭合开关后用电磁铁吸引大头针,并移动滑动变阻器的滑片P,经多次实验,记录如下:50厘米电磁铁100匝电磁铁实验次数123456电流表示数(A)0.8 1.2 1.50.8 1.2 2.0吸引大头针数目(枚)5810101625①实验中,小丽是通过比较电磁铁______ 的多少来判断其磁性强弱的.②分析第1、2、3次的实验记录,会发现当电磁铁的______ 相同时,通过的______ ,磁性越强.③进一步分析所得的实验数据,还会发现当通过电磁铁的电流相同时,______ ,磁性越强.(2)如图2所示,是“探究导体在磁场中运动时产生感应电流的条件”实验装置.铜棒ab、电流表、开关组成闭合电路.①闭合开关后,使铜棒ab上下运动,电流表指针______ (填“能”或“不能”)发生偏转.②要使电流表指针发生偏转,铜棒ab应______ 运动,这是一种______ 现象,利用这一原理可制成______ .18.如图所示,是一种防汛报警器的示意图,K是触点开关,一个漏斗形的圆圈,里面有个浮子A,请观察说明这种报警器在设计中应用到的物理知识.(填出两项)(1)______ ;(2)______ .19.夜幕下,扬州“第一大道”文昌路边LED灯将道路照得犹如白昼,这种LED灯是通过光电转换来供电的.如图是扬州某小区利用太阳能给LED路灯供电的自动控制电路的原理示意图.其中,R是光敏电阻,此光敏电阻的阻值R、流过线圈电流I与光照度E(单位勒克斯,符合lx)之间的几次实验数据如表所示:光照度E/lx51015202530光敏电阻R/Ω603020151210线圈中电流I/mA21.427.330.031.632.633.3当线圈A中的电流I≥30.0mA时,动触点D与静触点G、H接触.(1)由表格中数据可知,光敏的阻值R随光照度E的增强而______ .(2)白天,太阳能电池板将______ 能转化为______ 能.这种能量通过再次转化储存在大容量蓄电池内.傍晚,当光照度小于______ lx(勒克斯)时,路灯开始工作.(3)请用铅笔画线将电路原理图连接完整,使工作电路能正常工作(与触点的接线只能接在静触点上,图中已给出静触点E、F、G、H的四根引线;连线不能交叉).(4)一只功率为6W的LED灯,通电后其发光亮度相当于30W的日光灯.某间教室有24盏30W的日光灯,每天平均使用2h,如果能用6W的LED灯进行照明,则一个月(按30天计算)可节约电能______ kW•h.20.阅读以下材料,回答相关问题.据多家北京媒体报道,北京市首条中低速磁悬浮交通线路S1线如今已基本全线开工建设,预计将于2016年底开通运行.资料显示,这条磁悬浮线路将连接北京西部的门头沟新城和石景山区苹果园站,线路全长10236米,其中高架段9953米,隧道段283米,共设车站8座,全部为高架站.线路运营初期将配备10列中低速磁悬浮列车,该列车由6节车厢编组而成,长约94米、宽3米,整列车最高可容纳1032个乘客,整车采用高铁车辆广泛应用的铝合车整体结构,外观简洁且富有现代感,在防火安全、隔音降噪、乘坐舒适性方面达到国际标准.北京市磁悬浮S1线采用的是自主知识产权的中低速磁悬浮技术,列车时速只有100-120公里(1公里等于1千米),对环境影响大大降低.相比传统轨道交通,中低速磁悬浮具有节能、环保、噪音小、转弯半径小,爬坡能力高等特性,造价略高于轻轨,而远低于地铁.磁悬浮线路产生的辐射会不会过大?专家介绍说,中低速磁悬浮列车行驶时,1米距离的辐射值比日常使用的电磁炉表面还要低,3米外的辐射值比微波炉辐射值的一半还低,到了5米远,辐射值比使用电动剃须刀还要小,而到了10米距离,其辐射量完全淹没在环境背景中,专业的检测仪器都检测不到了.线路周边居民也不必对列车噪音问题过分担心.“运行期间,列车将浮起约1厘米.”列车生产企业中国北车技术人员向记者介绍,S1线中低速磁浮列车的运行,依靠电磁铁与轨道产生的电磁吸力使列车浮起,车身与轨道之间保持一定的气隙而不直接接触,从而没有了轮轨激烈摩擦的噪声.(1)S1线中低速磁浮列车的运行,根据异名磁极相互______ 的原理使列车浮起;(2)如果S1线中低速磁浮列车调试运行时,中间不停靠且以最低速度匀速通过高架段的时间约为______ 分钟;(保留整数)(3)若磁浮列车总质量是2.5×104kg,列车行驶时,强大的磁力使列车上升0.01米,那么上升过程中磁力对列车做功为______ J;(g取10N/kg)(4)S1中低速磁浮交通线路的主要环保优势是______ .电磁铁电磁继电器习题(含答案)【答案】1. B2. D3. B4. A5. C6. B7. C8. AC9. 磁场;电磁铁;磁10. 额定电压;电磁铁11. 乙;电磁感应;增强;变长12. N;左13. 线圈匝数;吸到大头针的数量;大头针的下端都被磁化成相同的磁极,而同名磁极互相排斥14. 铁块;减小摩擦;线圈匝数;电流大小;增大;减小;N;铁芯大小;通电螺线管(或电磁铁)与指针间的距离;指针质量(或重);15. D;变大;变大;电流大小;线圈的匝数16. A;减小;增强;5;25;3.24×10417. 吸引大头针个数;线圈匝数;电流越大;电磁铁线圈匝数越多;不能;向右(向左、斜向上或斜向下);电磁感应;发电机18. 浮力;电流的磁效应19. 减小;太阳;电;15;34.5620. 吸引;6;2500;节能、噪音小【解析】1.解:(1)伸出右手握住螺线管,四指弯曲指示电流的方向,大拇指所指的方向为通电螺线管的N极,因此螺线管右端为N极,左端为S极;(2)滑动变阻器滑片向右移动时,滑动变阻器接入电路中的电阻变大,电流变小,因此通电螺线管的磁性减弱.综上分析,选项B正确,ACD错误.故选B.(1)根据安培定则判断螺线管的NS极.(2)通电螺线管磁性的强弱与电流的大小有关,电流越大,磁性越强.本题考查通电螺旋管的极性、磁性强弱的判断,要知道安培定则不但可以判出螺线管的磁极,也能根据磁极判出电流方向.2.解:如图所示,当闭合开关S,电流从右边的导线流入电磁铁,根据安培定则可判断出A端为N极、B端为S极;同时滑动变阻器滑片向右移动时,滑动变阻器连入电路的电阻变大,电路中的电流变小,电磁铁磁性减弱.故选D.(1)根据安培定则判断出电磁铁的南北两极,依据滑动变阻器的方向,判断出连入电路中电阻的变化,推导出电路中电流的变化,再判断出电磁铁的磁性强弱;(2)电磁铁的磁性强弱和线圈的匝数、电流大小有关.线圈匝数一定时,电流越大,磁性越强.本题是电学知识与磁现象的综合题,首先根据安培定则判断出通电螺线管的两极方向,滑动变阻器的移动可以改变电流的大小,电流增大时,电磁铁磁性增强,反之减弱.3.解:若将电源正负极接线的位对调,电磁铁磁性弱变,极性相反,则c变为S极与磁互排斥,故弹簧力计的示数.D错.开关弹簧测力计的示数增大,由于此题下为S极并且弹簧测力计变大因为异名磁极相吸引同磁极相互排,所以磁铁的上端为N极.故A错误;若滑动变阻的向右滑动,滑动变阻器电阻增大,中的电流变,电磁铁的磁性变小对的磁体的引力小,所以弹簧测力计示数小,故错误;故选B根滑动变阻器滑片移动引起电流变,再判断出电磁铁磁性弱的变,可从以定弹测计示数的变化.知道电磁铁的磁极性,可用安培定则判断出电铁中电流的方,从以确定电源正.由簧测数化定电磁铁磁性强弱的变化,而确定电流变化判断出滑动变阻器的滑片移路中阻的变化,知磁体的下端为S极和弹簧测力示数增,根据磁体的相互作用规律,从可以判断出电磁铁磁极极性.磁感线方向不影响电磁铁性强弱的变化,但是电磁铁的极性,利用极之间作用律,从确定簧力计示的.本题了学生对电磁铁性的响素、磁体间的相互作用规律、安培定则的解和应用,都是基础容,要很好决题,就需学生很好掌握这些基础知识.4.解:通电螺线管的磁性弱时,右电中指示明显变暗则说右路的电流变小了,磁电阻的电阻大了,巨磁阻的阻随磁场的减弱而大,故C错误.由上述分可知错;在闭合开关S1、S滑片P右滑动的程中,指灯明显变暗,右侧电电流变.B误.故A.利用安定则判磁铁的磁极;根灯泡的亮度变,能确电路电流的变化,进而知道巨磁电阻阻值与磁强度的关.在控制电路中,片的移动分析的入手点;在作电中灯泡的亮度确电路中电变化一个含条件.5.解:A、电流从左端流入,右端流出,故据安培定则可知,此时电磁铁的右端是N极,左端是S极,根据磁极间的相互作用可知,闭合开关S1,小磁针N极向右逆时针偏转,故A错误;B、闭合开关S1,再闭合S2,小磁针的N、S极偏转的方向还是N极向右逆时针偏转,不会改变,故B错误;C、闭合开关S1再闭合S2,两电阻并联,电路中的总电阻变小,由欧姆定律可知,电路中的电流变大,故电磁铁的磁性增强,故C正确;D、该实验表明了电能生磁,此现象与发电机无关,故D错误;故选C.开关闭合后,根据电流方向利用安培定则可判断螺线管的磁极,则由磁极间的相互作用可判出小磁针的指向;由滑动变阻器的滑片移动可得出电路中电流的变化,则可得出螺线管中磁场的变化.该题考查了安培定则的应用、磁极间的作用规律的应用、电磁铁磁性强弱的影响因素等知识点,是一道综合题.6.解:(1)当滑片向左移动时,滑动变阻器中接入电阻变小,则电流变大,故电磁铁的磁性增强.(2)用右手握住螺线管,让四指的方向和电流的方向相同,那么,大拇指所指的一端为通电螺线管的北极.即b端为N极,a端为S极.故选B.(1)根据滑动变阻器滑片的移动可知螺线管中电流的变化,由电流变化可知磁性的变化.(2)根据安培定则,用右手握住螺线管,让四指的方向和电流的方向相同,那么,大拇指所指的一端为通电螺线管的北极.此题主要考查的是学生对通电螺线管磁性强弱影响因素的了解和掌握,以及对安培定则的理解和应用,是中考的常见题型.7.解:由图可知,手接触测电笔笔体是误的,故A错误;由乙可知,熔断丝接在零线接法错误,故错;图丙中体棒切割磁线,产生感应电流,流指会偏转,故C正;选C.使用测电时手接触笔尾的属体,不能接触笔端金体;体棒切割磁感线,在闭合路中产生感电流;灯与电组成合电路时,泡会发光.知测电笔的、熔断器的接法、生感应电流件等,析清楚图示情景即可正确解.8.解:A、信鸽辨别地磁场的强弱变化来定向的,能从千里之外飞回家,故A正确;B、电风扇工作时主要把电能转化为机械能,还有一部分电能转化为其他形式的能,故B错误;C、磁悬浮列车能够悬浮是利用了同名磁极相互排斥,故C正确;D、扬声器发出悠扬的声音是把电信号转换成声信号,故D错误.故选:AC.(1)有的科学家认为:鸽子两眼之间的突起,在长途飞行中,测量地球磁场的变化,它们靠测量磁场来辨别方向.(2)电流做功的过程实质上是电能转化为其它形式能的过程,用电器消耗了电能,获得了其它形式的能量,就是一个电流做功的过程.(3)同名磁极相互排斥、异名磁极相互吸引;(4)扬声器中的线圈中通过变化电流时,线圈会受到永久磁铁的磁场力的作用,而带动与线圈相连的纸盆振动,将电信号转化成声信号;本题综合考查了地磁场、磁场对电流作用、对扬声器的了解和掌握情况,熟练掌握基础知识是解题关键.解:物家奥斯特第一个证实电流的围存着磁场,即发了电流磁效应;电磁器的低压控制电路部分心电磁铁,它是根据电流的磁效应工作的.故案为:磁场;电磁磁.通电导线的周围会产生场,放入磁场的磁针受到磁力的作用.磁继器的核心部件是电磁铁利用了的磁效应.题主要考查了我们对电的磁效的解以对应用的掌握,知道电磁继电器的原理与特,是解关键.10.解:用电器正常工作时的电压叫额定电压;电磁继电器通电后,里边的电磁铁可以吸引衔铁,断电后可以释放衔铁,从而实现控制电路的通断.故答案为:额定电压;电磁铁.根据额定电压的定义和电磁继电器的工作原理解答.本题考查对额定电压和电磁继电器原理的认识和了解,是一道基础题.11.解:(1)电动机是根据通电导体在磁场中受力的原理制成的,电路中有电源,故应为图乙;发电机是根据电磁感应原理制成的,电路中无电源,为图甲;(2)读图可知,当滑片P从b端到a端滑动过程中,变阻器的阻值变小,电路中的电流变大,因此,电磁铁的磁性变强;电流从螺线管的下端流入,上端流出,右手握住螺线管,使四指指向电流方向,则螺线管的上端为N极.根据异名磁极相互吸引可知,条形磁铁与电磁铁的相互作用为吸引,当电磁铁的磁性变强时,吸引力变大,则弹簧长度变长.故答案为:乙;电磁感应;增强;变长.(1)电动机是根据通电导体在磁场中受力的原理制成的,发电机是根据电磁感应原理制成的;(2)根据滑动变阻器的变化,可判断电流大小的变化,知道电流越大,螺线管的磁性越强.先根据电流的方向,利用安培定则可判断螺线管的极性,再根据磁极间的相互作用可判断与条形磁体的作用力,进而判断弹簧长度的变化.本题考查了电动机和发电机的原理,同时还将通电螺线管的判断、磁极间的相互作用、电路的动态变化进行了有机的结合,难度虽然不大,但环环相扣,应细心作答,才不会颠倒出错.12.解:根据电源的正负极可以确定电流从螺线管的上端流入,下端流出,结合其线圈绕向利用安培定则可以确定螺线管的上端为S极,下端为N极.螺线管的上端S极与条形磁铁的下端S极相互吸引.当滑片P向左滑动时,滑动变阻器接入电路的电阻减小,电路中的电流增大,电磁铁的磁性增强.对条形磁铁的吸引力增大,所以弹簧伸长的长度变长.故答案为:N;左.(1)根据电源的正负极可以确定电路中的电流方向,结合线圈的绕向,利用安培定则可以确定螺线管的NS极;(2)根据螺线管的NS极和条形磁铁的下端为S极,确定两者之间的相互作用情况,然后再根据螺线管磁性强弱的变化,确定弹簧的长度如何变化.弹簧长度的变化取决于螺线管与条形磁铁的相互作用力的变化,而相互作用力大小的变化又是由受螺线管的磁性强弱决定的.因此确定螺线管的磁性是如何变化的是解决此题的入手点.解:读图可知,两只电磁铁是联在路的,所流经它的电流是相同时,时还可以看到,它们线圈的匝数是不的此,本实研究的磁铁性强弱与数的关;通后,大头针被磁化,同一端磁同,同名磁相互排斥,所端分散.故答案为:线圈匝数吸到大针的数量大头针的端都磁化相同的极而同名磁互相排斥.铁吸引的大头针数多,电磁铁的磁性越强这里采用了换法的思想.利化和磁极间的作用律进行分析.本题考查了对探电铁磁性强弱与哪有关的实一初步的认识,要明“和“流”是我们研究的主要变量,通过串联控电流相等,通过电磁铁吸引大针的多少来反电磁磁性的强弱,用到转法.14.解:(1)磁铁可以吸引铁块,不吸引铜、铝物质,故需要加装铁块;在O点转轴处涂抹润滑油可以使接触面变光滑,减小了摩擦;(2)①保持滑片P位置不变,也就是电流不变,导线a改为与接线柱1相连,增加了线圈匝数,因此可以探究电磁铁磁性强弱与线圈匝数的关系;②保持接线方式不变,也就是线圈匝数不变,移动变阻器滑片P,可以改变电流,因此可以探究电磁铁磁性强弱与电流大小的关系;(3)①保持滑片P位置不变,即电流不变,导线a改为与接线柱1相连时,线圈匝数增多闭合开关后,电磁铁磁性增强,指针偏转的角度将会增大;②当滑动变阻器的滑片P向左滑动时,接入电路电阻增大,电流减小,磁性减弱,所以指针偏转的角度将会减小;(4)由图中通电线圈电流流入方向,利用右手螺旋定则可以判断出通电线圈左端为N 极,右端为S极,在E出放小磁铁让磁铁的右端为N极、左端为S极时,通电线圈右端S极与小磁铁左端为S极就会相互排斥,指针就会向左偏转;(5)该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响,所以可以改变铁芯的大小来改变磁性,也可以改变竹片削制的指针质量,这样摆动起来更轻松.故答案为:(1)铁块;减小摩擦;(2)线圈匝数;电流大小;(3)增大;减小;(4)N;(5)铁芯大小;通电螺线管(或电磁铁)与指针间的距离;指针质量(或重).(1)①根据电磁铁可吸引的物质解答;②根据减小摩擦的方法解答;(2)①根据1、2位置比较接入电路线圈匝数多少可知答案;②根据滑动变阻器移动可以改变的物理量来答题;(3)①依据导线a改为与接线柱1相连时,线圈匝数改变带来电磁铁磁性变化答题;②依据当滑动变阻器的滑片P向左滑动时,电路电流变化会改变电磁铁磁性来答题;(4)首先判断电磁铁的N、S极,然后利用电磁铁与所放磁铁的磁极相互作用做出判断;(5)该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响.这是一道综合题,考查了电磁铁磁性强弱的影响因素、右手定则、磁极相互作用等知识,对学生的理论联系实际能力有帮助.15.解:(1)磁铁具有吸引铁钴镍等物质.物体D有铁质材料制成.(2)滑动变阻器接入AP,滑片左移时,AP变短,电阻变小,电流变大,电磁铁的磁性增强,使指针偏转的角度更大.在电流不变,铁芯不变时,线圈的匝数越多,电磁铁的磁性越强,使指针偏转的角度更。

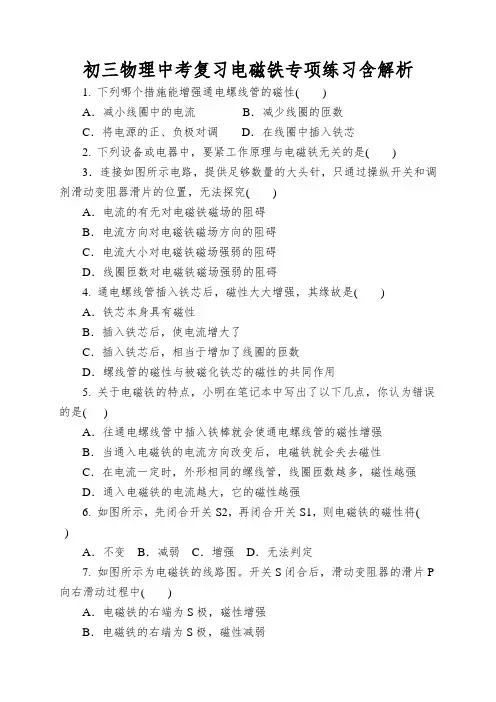

初三物理中考复习电磁铁专项练习含解析

初三物理中考复习电磁铁专项练习含解析

初三物理中考复习电磁铁专项练习含解析1. 下列哪个措施能增强通电螺线管的磁性( )A.减小线圈中的电流B.减少线圈的匝数C.将电源的正、负极对调D.在线圈中插入铁芯2. 下列设备或电器中,要紧工作原理与电磁铁无关的是( )3.连接如图所示电路,提供足够数量的大头针,只通过操纵开关和调剂滑动变阻器滑片的位置,无法探究( )A.电流的有无对电磁铁磁场的阻碍B.电流方向对电磁铁磁场方向的阻碍C.电流大小对电磁铁磁场强弱的阻碍D.线圈匝数对电磁铁磁场强弱的阻碍4. 通电螺线管插入铁芯后,磁性大大增强,其缘故是( )A.铁芯本身具有磁性B.插入铁芯后,使电流增大了C.插入铁芯后,相当于增加了线圈的匝数D.螺线管的磁性与被磁化铁芯的磁性的共同作用5. 关于电磁铁的特点,小明在笔记本中写出了以下几点,你认为错误的是( )A.往通电螺线管中插入铁棒就会使通电螺线管的磁性增强B.当通入电磁铁的电流方向改变后,电磁铁就会失去磁性C.在电流一定时,外形相同的螺线管,线圈匝数越多,磁性越强D.通入电磁铁的电流越大,它的磁性越强6. 如图所示,先闭合开关S2,再闭合开关S1,则电磁铁的磁性将()A.不变B.减弱C.增强D.无法判定7. 如图所示为电磁铁的线路图。

开关S闭合后,滑动变阻器的滑片P 向右滑动过程中( )A.电磁铁的右端为S极,磁性增强B.电磁铁的右端为S极,磁性减弱C.电磁铁的右端为N极,磁性增强D.电磁铁的右端为N极,磁性减弱8. 如图所示是直流电铃的原理图。

关于电铃工作时的说法不正确的是( )A.电流通过电磁铁时,电磁铁有磁性且A端为N极B.电磁铁吸引衔铁,弹性片发生形变具有弹性势能C.小锤击打铃碗发出声音,是由于铃碗发生了振动D.小锤击打铃碗的瞬时,电磁铁仍具有磁性9. 法国科学家阿尔贝费尔和德国科学家彼得由于发觉了巨磁电阻(GM R)效应,荣获诺贝尔物理学奖。

如图是研究巨磁电阻特性的原理示意图。

实验发觉,当闭合S1、S2后滑片P向左滑动过程中,指示灯明显变亮,则下列说法正确的是( )A.电磁铁左端为S极B.滑片P向右滑动过程中电磁铁的磁性增强C.巨磁电阻的阻值随磁场的减弱而明显减小D.巨磁电阻的阻值随磁场的增强而明显减小10. 探究“电磁铁磁性的强弱与哪些因素有关的实验”中,无法直截了当比较电磁铁磁性的强弱,因此我们将用电磁铁去吸引大头针,通过观看电磁铁____________________来比较电磁铁磁性的强弱,这种研究物理问题的方法属于_________。

2023年物理电磁铁与电磁继电器知识点和习题含答案

2023年物理电磁铁与电磁继电器知识点和习题含答案

1.电磁铁(1)定义: 电磁铁是一种内部插有铁芯旳螺线管。

(2)构造: /2.判断电磁铁磁性旳强弱(转换法): 根据电磁铁吸引大头针旳数目旳多少来判断电磁铁磁性旳强弱。

3.影响电磁铁磁性强弱旳原因(控制变量法): ①电流大小;②有无铁芯;③线圈匝数旳多少结论(1): 在电磁铁线圈匝数相似时, 电流越大, 电磁铁旳磁性越强。

结论(2):电磁铁旳磁性强弱跟有无铁芯有关, 有铁芯旳磁性越强。

结论(3):当通过电磁铁旳电流相似时, 电磁铁旳线圈匝数越多, 磁性越强。

4.电磁铁旳长处(1)电磁铁磁性有无, 可由电流旳有无来控制。

(2)电磁铁磁性强弱, 可由电流大小和线圈匝数旳多少来控制。

(3)电磁铁旳磁性可由电流方向来变化。

5.电磁铁旳应用: 电磁起重机、磁悬浮列车、电磁选矿机、电铃、电磁自动门等五、电磁继电器扬声器(1)构造: 电磁继电器是由电磁铁、衔铁、簧片、触点(静触点、动触点)构成。

(2)工作原理:当开关S1闭合时, 电磁铁通电时产生磁性, 把衔铁吸下, 开关S旳触电接通, 电路中有电流通过, 电动机便转动起来。

(3)结论: 电磁继电器就是运用电磁铁控制工作电路通断旳开关。

(4)用电磁继电器控制电路旳好处: 用低电压控制高电压;远距离控制;自动控制。

2.应用(1)水位自动报警装置: 工作原理——水位没有抵达金属块A时, 电磁铁不通电无磁性, 绿灯亮, 显示水位正常;当水位抵达金属块A时, 电磁铁通电有磁性, 将衔铁吸下来, 红灯亮, 表达水位不正常。

(2)温度自动报警装置: 工作原理——温度升高时, 水银面上升, 当水银面上升到与金属丝接触时, 电磁铁线圈中有电流通过, 产生磁性吸引衔铁, 工作电路就形成了一种回路, 电铃就响起来了。

(3)电铃1.电磁铁旳N、S极以及它周围旳磁场方向是由决定旳, 便于人工控制。

2.电磁铁旳磁性强弱与和有关。

3.通电螺线管插入铁芯后, 它旳会明显增强。

4、电磁铁/应用在生活、生产旳方方面面: 一种应用是对铁质物体有力旳作用,如等;另一种应用是产生强磁场,如等。

九年级物理上册《第二十章 电磁铁、电磁继电器》同步练习题及答案(人教版)

九年级物理上册《第二十章 电磁铁、电磁继电器》同步练习题及答案(人教版)

九年级物理上册《第二十章电磁铁、电磁继电器》同步练习题及答案(人教版)班级姓名学号一、单选题1.如图,弹簧测力计下悬挂一软铁棒,开关闭合.下列说法正确的是()A.插入了软铁棒的通电螺线管叫电磁铁B.电磁铁能吸引软铁棒是由于同名磁极相互吸引C.此装置能够探究电磁铁磁性强弱是否与线圈匝数有关D.滑动变阻器滑片向右移动时测力计的示数增大2.下列关于电和磁的说法正确的是()A.奥斯特首先发现了磁生电B.通电螺线管加入铁芯后磁性会变弱C.磁场中的磁感线是实际存在的曲线D.电磁铁是电流磁效应的实际应用3.电磁继电器的作用之一是通过控制低压电路的通断间接地控制高压电路的通断,关于如图所示的电器,以下说法正确的是A.连有电动机的电路是控制电路B.连有电动机的电路是工作电路C.图示电路的主要优点是可以节约用电D.图示电路的主要优点是操作方便4.不含有电磁铁的设备有()A.电磁继电器B.电铃C.滑动变阻器D.电动机5.下列验证性小实验的说法中,不正确的是()A.将两块底面磨平的铅块压在一起,发现它们结合在一起,说明分子在不停地做无规则运动B.给一盏白炽灯通电,发现白炽灯发热,说明电能可以转化为内能C.通电螺线管中插入铁芯后吸起的大头针数目增多,说明铁芯能使电磁铁磁性增强D.研究串联电路和并联电路的特点时,找出它们的异同点6.下列说法不正确的是()A.改变线圈中电流的方向可改变电磁铁磁性强弱B.同时改变电流和磁场方向,电动机转动方向不改变C.改变通过线圈中电流的大小可改变电磁铁磁性强弱D.闭合电路的一部分导体在磁场中做切割磁感线运动就能产生感应电流7.按如图电路进行实验,每次总观察到电磁铁A吸引大头针的数目比电磁铁B多。

此现象说明影响电磁铁磁性强弱的一个因素是()A.电流大小B.线圈匝数C.电流方向D.电磁铁极性8.在扬声器、电磁起重机、电话三种电器设备中,其具有相同的特性是均用到磁性,关于磁性的获得正确的是A.利用天然的大磁体B.利用地磁场强大的磁力C.利用电磁感应的原理D.利用电磁铁产生的磁性9.下列设备,利用电磁继电器工作的是A.水位自动报警器B.动圈式话筒C.电磁起重机D.直流电铃10.如图是研究巨磁电阻(GMR电阻在磁场中随磁场强度的增强而减小)特性的原理示意图,闭合开关S1、S2后,指示灯亮。

人教版物理九年级20.3 电磁铁 电磁继电器 习题

人教版物理九年级20.3 电磁铁 电磁继电器  习题

20.3 电磁铁电磁继电器一、选择题1.许多自动控制的电路中都安装有电磁铁。

有关电磁铁,下列说法中正确的是() A.电磁铁的铁芯,可以用铜棒代替B.电磁继电器中的磁体,可以使用永磁铁C.电磁铁磁性的强弱只与电流的大小有关D.电磁铁是根据电流的磁效应制成的2.如图所示,闭合开关S,下列说法正确的是()A.电磁铁的左端是S极B.电磁铁的右端是N极C.将电池正负极对调,电磁铁左端为S极D。

将电池正负极对调,电磁铁左端为N极3.如图所示,用漆包线(导线表面涂有绝缘漆)绕在纸筒上做成了一个螺线管,用来研究螺线管磁性强弱与哪些因素有关。

闭合开关后,发现螺线管能够吸引一些铁钉,要使它能吸引更多铁钉的办法是()A.在纸筒中插入一根铁芯B.减少线圈匝数C.使滑动触头P向右滑动D.将电源正负极互换4.电磁铁是一个带有铁芯的螺线管,有着广泛的应用。

在实际使用中要增强其磁性,以下方法中可行的是()A.减少线圈的匝数B.增大线圈中的电流强度C.改变线圈中电流的方向D.减小线圈两端的电压5.小明在科学拓展课上制作了一个简易喇叭(原理如图)。

接通信号源后,电流的方向不断改变,导致线圈的磁极不断变化,通过吸引或排斥磁铁,带动纸盆振动。

为改变纸盆振动幅度以调节喇叭响度,下列方法不可行的是()A.改变磁铁的磁极B.改变电流的大小C.改变磁铁磁性强弱D.改变线圈的匝数6.如图所示,在电磁铁上方用弹簧悬挂一根条形磁铁,闭合开关将变阻器的滑片P从右向左滑动的过程中,弹簧将()A.先伸长后缩短B.逐渐伸长C.静止不动D.逐渐缩短7.如图所示,GMR是一个巨磁电阻,其阻值随磁场的增强而急剧减小,当闭合开关S1、S2时,下列说法正确的是()A.电磁铁的右端为N极B.小磁针将顺时针旋转C.当P向左滑动时,电磁铁的磁性增强,指示灯变暗D.当P向右滑动时,电磁铁的磁性减小,电压表的示数减小8.如图,把一根包有绝缘层的导线绕在铁钉上,把导线两端的绝缘层刮去,接上干电池后,铁钉()A.有磁性B.会熔化C.有电流流过D.两端对小磁针北极都有吸引力9.向通电螺线管中插入铁芯,其磁性大小增强的原因是()A.铁芯原来就具有磁性B.磁化了的铁芯与通电螺线管两种磁场共同作用的结果C.插入铁芯使电流增强了D.插入铁芯相当于减少了线圈匝数10.在图中,当开关S闭合后,要使电磁铁磁性增强,可采用的方法是()A.滑片P向左移动B.减少电池个数C.滑片P向右移动D.增加通电时间11.如图所示是研究电磁铁磁性的实验,闭合开关后,下列说法正确的是()A.电磁铁的下端是N极B.电磁铁能吸引大头针是电磁感应现象C.将铁钉换成铜棒会使磁性增强D.滑片向右移动,电磁铁吸引大头针的数目会减少12.如图所示是一个水位自动报警器的原理图。

人教版九年级物理全一册《20.3 电磁铁、电磁继电器》同步训练题-带答案

人教版九年级物理全一册《20.3 电磁铁、电磁继电器》同步训练题-带答案

人教版九年级物理全一册《20.3 电磁铁、电磁继电器》同步训练题-带答案学校:___________班级:___________姓名:___________考号:___________知识点回顾1.电磁铁:(1)有电流通过时有磁性,没有电流时失去磁性。

(2)电磁铁磁性的决定因素:电流的强弱、线圈的匝数、有无铁芯。

2.电磁继电器:(1)定义:继电器是利用低电压、弱电流电路的通断,来间接地控制高电压、强电流电路通断的装置。

(2)工作原理(如下图):当较低的电压加在接线柱D、E两端,较小的电流通过线圈时,电磁铁把衔铁吸下,使B、C两个接线柱所连的触点接通,较大的电流就可以通过B、C带动机器工作了。

练习题一、选择题1.如图所示,小磁针置于电磁铁的右侧,下列叙述中正确的是()A.闭合开关前,电磁铁与小磁针间没有力的作用B.闭合开关后,滑片P向a移动时电磁铁与小磁针的作用力不变C.闭合开关后,小磁针的N极将旋转指向右方D.闭合开关后,电磁铁的左端为N极2.如图所示,是研究电磁铁实验,下列说法正确的是()A.比较图中甲、乙吸引大头针的数量可知磁性强弱与电流大小的关系B.乙铁钉的上端是N极C.大头针的下端散开是因为同名磁极相互排斥D.该实验不能探究电磁铁磁性强弱与电流大小的关系3.如图是电磁继电器的构造和工作电路示意图.要使电磁铁对衔铁的吸引力变大,以下做法可行的是()A.去掉电磁铁线圈中的铁芯B.减少电磁铁线圈的匝数C.适当增大电源A的电压D.适当增大电源B的电压4.如图所示的电路中,将电磁铁与滑动变阻器串联接入电路,闭合开关S,下列说法正确的是()A.电磁铁的上端为S极B.电磁铁周围存在磁感线C.将滑动变阻器的滑片P向右滑动,电磁铁的磁性减弱D.将滑动变阻器的滑片P向左滑动,电磁铁的磁极会对调5.小欢设计了一款“光控灯”,电路如下图所示,光线较暗时灯泡自动发光,光线较亮时灯泡自动熄灭,电源电压恒定,R0为定值电阻,R为光敏电阻(其阻值随光照强度的增大而减小)。

电磁铁测试题

电磁铁测试题

电磁铁
1. 电磁铁在生活和生产中有着广泛的应用.图中应用到电磁铁的设备有( )(双选)
2.有关电和磁的说法正确的是( ) A.两个条形磁铁靠近时一定会会相互排斥 B .人造磁铁磁性减弱后,无法再次增强
C .电磁铁磁性强弱可以用改变电流大小来控制
D .安培定则不适用于电磁铁的极性判断
3.下列关于电磁铁和磁感线的说法,正确的是( )
A. 电磁铁的磁性有无和磁性强弱可以改变
B. 电磁铁能永久性地保持磁性
C. 磁感线是真实存在的
D. 磁体外部的磁感线总是从S 极出发,回到N 极
12.为判断电源的正负极,小华同学找来了一个小铁钉,把导线的一部分绕在上面,制成了一个电磁铁连在电路中,如图所示。

当闭合开关S ,小磁针静止时N 极的指向如图。

据此判断电源的______________端是正极(选填“a ”或“b ”)
13.请按要求将上右图中的电磁铁连入你设计的电路中(在方框内完成)。

要求:A 电路能改变电磁铁磁性的强弱;B .电路接通后能使小磁针静止在图示位置。

电源 a b
S N S
B .普通电熨斗 A .空气开关 D .电热水壶
C .发报机。

科学电磁铁试题及答案

科学电磁铁试题及答案

科学电磁铁试题及答案一、选择题(每题2分,共10分)1. 电磁铁的主要组成部分是什么?A. 铁芯和线圈B. 铁芯和磁铁C. 线圈和磁铁D. 铁芯和电池答案:A2. 电磁铁的磁性强弱与下列哪项因素无关?A. 线圈匝数B. 电流大小C. 线圈形状D. 铁芯材料答案:C3. 电磁铁的磁性强弱与线圈匝数的关系是?A. 匝数越多,磁性越弱B. 匝数越少,磁性越弱C. 匝数越多,磁性越强D. 匝数与磁性无关答案:C4. 电磁铁的磁性强弱与电流大小的关系是?A. 电流越大,磁性越弱B. 电流越小,磁性越弱C. 电流越大,磁性越强D. 电流与磁性无关答案:C5. 电磁铁的磁性强弱与铁芯材料的关系是?A. 材料越好,磁性越弱B. 材料越差,磁性越弱C. 材料越好,磁性越强D. 材料与磁性无关答案:C二、填空题(每题2分,共10分)1. 电磁铁的工作原理是利用电流的_________效应。

答案:磁化2. 电磁铁的优点之一是可以通过改变_________来控制磁性的强弱。

答案:电流大小3. 电磁铁的磁性方向可以通过改变_________来改变。

答案:电流方向4. 电磁铁的铁芯通常使用_________材料制成。

答案:软磁性5. 电磁铁的磁性强弱与线圈匝数和_________有关。

答案:电流大小三、简答题(每题5分,共20分)1. 简述电磁铁与永久磁铁的区别。

答案:电磁铁的磁性可以通过电流的通断来控制,而永久磁铁的磁性是固定的。

2. 电磁铁在日常生活中有哪些应用?答案:电磁铁广泛应用于门铃、电磁锁、电磁起重机、电磁继电器等领域。

3. 为什么电磁铁的磁性强弱与线圈匝数有关?答案:线圈匝数越多,通过线圈的电流产生的磁场就越强,因此电磁铁的磁性也越强。

4. 电磁铁的铁芯为什么要使用软磁性材料?答案:软磁性材料在磁场消失后可以迅速退磁,这样可以更好地控制电磁铁的磁性。

四、计算题(每题10分,共20分)1. 一个电磁铁的线圈匝数为100匝,通过的电流为2A,假设铁芯的磁导率为1000H/m,请计算其产生的磁场强度。

冀人版小学科学六年级上册《电磁铁》同步练习

冀人版小学科学六年级上册《电磁铁》同步练习

冀人版小学科学六年级上册《电磁铁》同步练习班级:姓名:一、填空题1.将漆包线缠绕在铁芯上的装置,就是。

2. 电磁铁通电后, ;断电后。

3. 电磁铁是一种将转化成的装置。

4. 电磁铁的线圈匝数越 ,磁性越强。

5. 串联电池节数越多,电磁铁的磁性。

二、判断题6. 电磁铁在我们生活中应用广泛。

( )7.磁悬浮列车就是根据电磁铁的原理制成的。

( )8. 电磁铁的制作方式和磁铁不同,因此作用和性能也完全不同。

( )9. 吸引大头针的数量越多,说明电磁铁的磁性越强。

( )10. 电流的大小能够影响电磁铁的效果。

( )三、选择题11. 下列不属于应用电磁铁的是( )。

A.银行卡B. 电动机C. 电磁感应门D. 电铃12. 下列能量中与电磁铁工作无关的是( )。

A.动能B. 电能C.磁能13. 下列因素不能够影响电磁铁磁力大小的是( )。

A. 串联电池节数B. 电磁铁线圈匝数C. 漆包线的颜色114. (多选)电动机的转动速度与什么有关?( )。

A. 电流大小B.磁铁的数量C.磁铁的磁性D. 线圈的缠绕方式15. 下列没有用到电磁铁的是( )。

A. 电磁感应门B. 吸铁石C. 电动机D. 电磁锁四、简答题16.说说电磁铁在生活中的应用,分析电磁铁的能量转换方式。

2第二单元无处不在的能量7 电磁铁答案1. 电磁铁2.产生磁性磁性消失3. 电能磁能4. 多5.越强6.√7.√8. ×9.√ 10.√11.A 12.A 13.C 14.ABC 15.B16. 电磁铁在生活中的应用有 :电铃、电动机、磁悬浮列车、电磁感应装置、电话、电磁起重机等。

电磁铁是将电能转化成磁能。

3。

《电磁铁》配套练习题及答案

《电磁铁》配套练习题及答案

7.3电磁铁一、单选题1.如图所示的四个选项中,应用到电磁铁的是()A. 试电笔B. 滑动变阻器C. 电磁起重机D. 节能型日光灯2.下面四个图都是反映课本内容的实验,其中表述不正确的是()A. 如图是研究电磁铁中电流大小与磁性强弱的关系的B. 如图是研究磁场对电流作用的C. 如图是研究电磁感应现象的D. 如图是研究电流的磁场的3.如图所示的四个装置可以用来演示科学现象,则下列表述正确的是()A. 可用来演示电磁感应现象B. 可用来演示电动机的原理C. 可用来演示电流的磁效应D. 可用来演示电磁铁的磁性强弱与电流大小的关系4.如图所示,当滑动变阻器的滑片P向右移动时()A. 悬挂磁铁的弹簧伸长B. 悬挂磁铁的弹簧缩短C. 悬挂磁铁的弹簧的长度不变D. 悬挂磁铁的弹簧可能伸长,可能缩短5.如图所示,①②③④为探究物理规律的四个实验,abcd为物理规律的应用实例,箭头表示规律和应用的对应关系,其中对应关系正确的是()A. B.C. D.6.在通电螺线管中插入下列物体后使其磁性一定增强的是()A. 铜棒B. 铅棒C. 铝棒D. 铁棒7.关于电磁铁的特点,下列说法错误的是()A. 电磁铁通电时有磁性.断电时无磁性B. 通人电磁铁的电流越大,它的磁性越强C. 在电流一定时,外形相同的螺线管,线圈匝数越多,磁性越强D. 当通入电磁铁的电流方向改变后,电磁铁就会失去磁性8.如图所示,GMR是巨磁电阻,它的阻值随电磁铁磁性的增强而减小.下列判断正确的是()A. 开关S1闭合,滑片移到某一位置,电磁铁左端为N极B. 开关S1闭合,滑片向右移动,电磁铁磁性增强C. 开关S1和S2同时闭合,滑片向右移动,GMR的电阻变小D. 开关S1和S2同时闭合,滑片向左移动,指示灯变暗9.下列说法正确的是〔〕A. 电热壶、电铃的主要部件都是电磁铁B. 电吹风、洗衣机的主要部件都是电动机C. 电能表、验电器都是用来测量电流大小的仪器D. 电冰箱门上的密封条、VCD播放用的光碟都是应用了磁性材料10.如图所示,当开关S闭合时,螺线管与左边始终静止的磁铁相互吸引.请在图中画出螺线管的绕线;当滑动变阻器的滑片P向左端滑动时,左端磁铁所受的摩擦力将()A. 变大B. 变小C. 不变D. 无法判断11.下列实验装置与探究内容不相符的是()A. 探究磁极间相互作用规律B. 探究磁性强弱与电流大小的关系C. 探究通电直导线周围存在磁场D. 探究产生感应电流的条件12.要求设计一个电磁限流器,当电路中电流过大时,它能切断电路,并需手动闭合.兴趣小组设计了两个电磁限流器,示意图如下,其中的C、D为动触点.下列说法中正确的是()A. 甲能满足设计要求,乙不能满足设计要求B. 乙能满足设计要求,甲不能满足设计要求C. 甲和乙都能满足设计要求D. 当电路中电流过大时,弹簧1和弹簧2都变短二、填空题13.为了防止电路中电流过大,发生危险,电路中常常要安装保险丝,保险丝是用________大,熔点低的铅锑合金制作的,新建楼房用空气开关代替了保险丝,如图所示,当电路中电流过大时,电磁铁的磁性将变________(选填“强”或“弱”),吸引衔铁,使衔铁转动,闸刀在弹力作用下自动开启,切断电路,起到保险作用.14.如图所示,在磁铁正上方用弹簧挂着一条形磁铁,开关闭合后,当滑片P从a端向b端滑动过程中,则电流表的示数 ________,弹簧的长度将 ________(选填变小、不变或变大).15.如图是家庭电路中一个限流装置的示意图,在图中电流方向时电磁铁P的右端为________ 极.当电路由于发生短路或使用的用电器________ 等原因导致电路过大时,电磁铁磁性增强,将衔铁Q吸过来,开关S在弹簧拉力的作用下被拉起,切断电路,起到保护作用.16.下列说法正确的是()A. 具有磁性的物体能吸引铜、铝等物质B. 电动机是利用电磁感应原理工作的C. 发电机是将电能转化为机械能的装置D. 电磁铁磁性的强弱可以通过调节电流的大小来控制17.磁悬浮列车是利用________ 的原理实现悬浮的。

电磁铁习题

电磁铁习题

电磁铁习题基础运用1. 内部带铁心的螺线管叫,电磁铁的优点很多,它的磁性有无可以由来控制;电磁铁的磁性强弱可以由来控制;电磁铁的南北极可以由来控制,使用起来很方便.在电流一定时,螺线管的匝数越多,它的磁性越.2.电磁铁与普通磁铁相比的突出优点是(写出一个即可)。

电磁铁在生产和生活中的应用很多,在电炉、电铃、电灯中,用到电磁铁的是。

3.某同学的实验装置如右图9-19所示,弹簧下端吊的是铁块,当他将开关闭合以后,弹簧的长度_______;当他将滑动变阻器的滑片向左滑动时,电流表的示数_______,弹簧的长度将;如果其他条件不变,他只是将电源的正负极调换了一下,发生变化的是。

4.下列办法中不能改变电磁铁磁性强弱的是()A.改变通过线圈中电流的强弱B.改变线圈的匝数C.改变通过线圈中电流的方向D.在通电螺线管中插入铁芯5.如图9-20所示为电磁选矿机的示意图,A为电磁铁,M、N槽内的物质为( )A.M内是铁矿物质B.N内是铁矿物质C.M、N内都是非铁矿物质D.N内是非铁矿物质6.小华同学在做“探究电磁铁”实验中,使用两个相同的大铁钉绕制成电磁铁进行实验,如图9-21所示,下列说法中正确的是( )A.要使电磁铁磁性增强,应将变阻器的滑动片向右滑动B.电磁铁能吸引的大头针越多,表明它的磁性越强C.电磁铁B磁性较强,所以通过它的电流较大D.若将两电磁铁上部靠近,会相互吸引7.如图9-22所示,为使滑动变阻器的滑片P向右移动时,通电螺线管对条形磁铁的斥力变大,则电源和变阻器接人电路的方式可以是( )A.G接F,E接B,D接H B.G接F,E接A,D接HC,G接E,F接B,D接H D.G接E,F接A,D接H8.如图9-23所示,闭合开关,小铁块被吸起,下列说法正确的是( )A.将小铁块吸起的力是铁芯与铁块之间的分子引力B.用手托住小铁块,将电源的正负极对调,闭合开关,稍后手松开,小铁块一定落下C.滑动变阻器的滑片向上移动,小铁块可能落下D.滑动变阻器的滑片向下移动,小铁块可能落下9.如图9-24所示实验装置,弹簧测力计下面挂着条形磁铁,螺线管中插有铁芯,开关S拨在触点②位置。

初三物理电磁铁试题答案及解析

初三物理电磁铁试题答案及解析

初三物理电磁铁试题答案及解析1.请用笔画线代替导线将如图所示的实物图补充完整,使滑动变阻器的滑片向A端移动时,通电螺线管的磁性增强,并标出通电螺线管的N极.【答案】如图:【解析】滑动变阻器的滑片向A端移动时,通电螺线管的磁性增强,说明电流变大,电阻变小,则滑动变阻器一定是接了A接线柱,所以连线如图所示。

【考点】电磁铁2.如图所示的实验装置中,下列说法正确的是A.甲图可以研究电磁铁磁性强弱与线圈匝数的关系B.发电机是利用乙图原理制成的C.电动机是根据丙图原理工作的D.丁图所示的动圈式话筒是利用电磁感应现象工作的【答案】D【解析】A、由图甲知线圈匝数一定,不能改变线圈的匝数,所以不能研究电磁铁的磁性与线圈匝数的关系,A错误,不符合题意;B、图乙中有电源,闭合开关后磁场中的通电导体受到力的作用,是电动机的制作原理图,B错误,不符合题意;C、图丙没有电源,灵敏电流计检测有无电流产生,是电磁感应现象,是发电机的工作原理图,C错误,不符合题意;D、动圈式话筒是利用电磁感应原理工作的,D正确.符合题意,答案选D.故选D.【考点】影响电磁铁磁性强弱的实验;直流电动机的原理;电磁感应3.为了探究电磁铁的磁性强弱与哪些因素有关,小明使用两个相同的大铁钉绕成电磁铁A和B,还找来一些大头针进行实验,电路如图所示。

(1)将两个电磁铁的线圈串联是为了研究电磁铁磁性强弱与的关系(选填“电流”或“线圈匝数”);(2)实验中通过观察两个电磁铁吸引的个数,来判断电磁铁磁性的强弱。

【答案】(1)线圈匝数(2)大头针【解析】(1)将两个电磁铁的线圈串联时通过两个线圈的电流相等,不是研究电磁铁磁性强弱与电流的关系,观图可见,两电磁铁线圈匝数不同,所以是为了研究电磁铁磁性强弱与线圈匝数的关系。

(2)电磁铁的磁性强弱难以直接测量,运用转换法通过观察两个电磁铁吸引大头针的个数来判断磁铁磁性的强弱,吸引大头针个数多的电磁铁磁性强。

【考点】实验方法评估,转换法,根据实验现象得出实验结论。

13电磁铁的应用(练习)

13电磁铁的应用(练习)

浙教版八年级下册第一章第3节电磁铁的应用【同步练习解析】一、选择题1.(2022·丽水一模)如图是一种水位自动报警的原理图;当水位低于A点时,工作电路中绿灯亮;水位到达A点时,衔铁被吸下,工作电路中红灯亮。

当某次水位超过A点时,由于电磁铁磁性太弱,衔铁没有被吸下,为了能正常报警,下列做法中合理的是()A.增加工作电路电压B.减小控制电路电压C.保持线圈中电流不变,增加电磁铁线圈的匝数D.保持衔铁位置不变,增加控制电路中弹簧的拉力【答案】C【解析】AB.衔铁没有被吸下来,则说明电磁铁的磁场太弱。

要增大电磁铁的磁场强度,可以增大通过的电流,根据U=IR可知,即增加控制电路的电压,故AB不符合题意;C.如果电流不变,那么可以增加线圈匝数,故C符合题意;D.根据杠杆的平衡条件F1l1=F2l2可知,电磁铁的吸引力较小,即它和力臂的乘积较小,也就是弹簧拉力和力臂的乘积较大,因此可以减小弹簧的拉力,故D不符合题意。

2.(2022·丽水中考)按如图电路进行实验,每次总观察到电磁铁A吸引大头针的数目比电磁铁B多。

此现象说明影响电磁铁磁性强弱的一个因素是()A.电流大小B.线圈匝数C.电流方向D.电磁铁极性【答案】B【解析】由图知道,甲、乙两线圈串联,所以通过甲、乙两线圈的电流相等;甲的线圈匝数明显比乙的线圈匝数多,实验观察到电磁铁甲吸引大头针的数目比乙多,此实验说明电磁铁的磁性强弱与线圈匝数有关,故B符合题意。

3.(2021·杭州中考)如图所示,闭合电磁铁开关S,条形磁铁静止在水平桌面上。

下列判断正确的是()A.条形磁铁受到电磁铁对其向左的作用力B.条形磁铁受到桌面对其向左的摩擦力C.将滑动变阻器的滑片向右移动,条形磁铁受到的摩擦力不变D.若只改变电源的正负极,条形磁铁受到的摩擦力变大【答案】A【解析】A.由安培定则知道,右手握住螺线管,四指指向电流的方向,大拇指指向电磁铁右端为N极,左侧为S极,同名磁极相互排斥,所以条形磁铁受到电磁铁对其向左的作用力,故A正确;B.条形磁铁处于静止状态,水平方向上受到平衡力的作用,水平向左的排斥力和桌面对条形磁铁的水平向右的摩擦力为一对平衡力,故B错误;C.将滑动变阻器的滑片向右移动,滑动变阻器接入电路的电阻变大,根据欧姆定律知道,电路中的电流变小,电磁铁的磁性变弱,排斥力变小,摩擦力和排斥力是一对平衡力,大小相等,所以摩擦力变小,故C错误;D.若只改变电源的正负极,电流的方向改变,大小不变,则电磁铁的磁性不变,条形磁体受到电磁铁的吸引力大小等于原来的排斥力大小,此时吸引力与摩擦力是一对平衡力,大小相等,则摩擦力不变,故D错误。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第九章电与磁
第四节电磁铁
一、填空题
1.通电螺线管插入铁芯后,它的______会明显增强。

2.内部带有______的螺线管叫做电磁铁。

3.决定电磁铁磁性强弱的因素是______、______、______。

4.电磁铁与永久磁铁相比具有以下两个优点:(1)电磁铁磁性的有无,可以由______来控制。

(2)电磁铁磁性的强弱可以由______来控制。

5.电磁起重机在工作时是把______能转化为______能。

二、是非题
1.内部带磁铁的螺线管叫电磁铁。

( )
2.电磁铁内部的铁芯最好用钢材料制成。

( )
3.通电螺线管中插入条形磁铁也一定能增强磁性。

( )
4.电磁继电器就是电磁铁。

( )
5.电磁继电器工作的电路是由控制电路和工作电路组成。

( )
三、选择题
1.下面几个装置中,没有应用电磁铁来工作的是[ ]
A.电报机;B.电动机;
C.发电机;D.自动恒温箱。

2.电磁继电器衔铁的材料应该是[ ]
A.铁;B.铜;
C.钢;D.铝。

3.一个正、负极标志失落的蓄电池,可以用下述方法来确定的是[ ]
A.将两极接在螺线管的两端,用小磁针判断它的磁极,再用右手螺旋定则判断电流方向;
B.方法同上,应用左手定则判断电流方向;
C.方法同上,应用右手定则判断电流方向;
D.以上做法都不正确。

4.图中,蹄形电磁铁上导线绕法正确的是图[ ]
答案:
一、1.磁性2.铁芯3.插入铁芯;电流的大小;匝数多少4.通、断电流;电流大小5.电;磁
二、1.√2.×3.×4.×5.√
三、1.D 2.A 3.A 4.B。
