南方NTS-362R全站仪数据采集操作方法

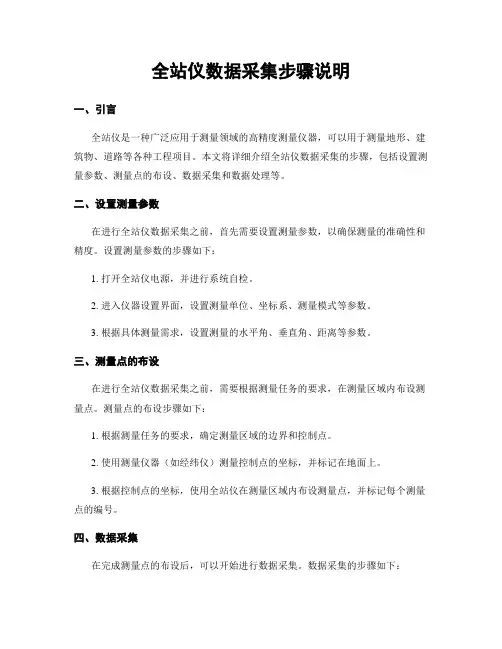

全站仪数据采集步骤说明
全站仪数据采集步骤说明一、引言全站仪是一种广泛应用于测量领域的高精度测量仪器，可以用于测量地形、建筑物、道路等各种工程项目。
本文将详细介绍全站仪数据采集的步骤，包括设置测量参数、测量点的布设、数据采集和数据处理等。
二、设置测量参数在进行全站仪数据采集之前，首先需要设置测量参数，以确保测量的准确性和精度。
设置测量参数的步骤如下：1. 打开全站仪电源，并进行系统自检。
2. 进入仪器设置界面，设置测量单位、坐标系、测量模式等参数。
3. 根据具体测量需求，设置测量的水平角、垂直角、距离等参数。
三、测量点的布设在进行全站仪数据采集之前，需要根据测量任务的要求，在测量区域内布设测量点。
测量点的布设步骤如下：1. 根据测量任务的要求，确定测量区域的边界和控制点。
2. 使用测量仪器（如经纬仪）测量控制点的坐标，并标记在地面上。
3. 根据控制点的坐标，使用全站仪在测量区域内布设测量点，并标记每个测量点的编号。
四、数据采集在完成测量点的布设后，可以开始进行数据采集。
数据采集的步骤如下：1. 将全站仪架设在第一个测量点上，并使用水平仪调整仪器的水平度。
2. 使用全站仪对每个测量点进行测量。
首先，对准目标点，使其在全站仪视野范围内，并通过观测器观测目标点的位置。
3. 在观测器上记录目标点的水平角、垂直角和距离等测量数据。
确保记录的数据准确无误。
4. 移动全站仪到下一个测量点，重复步骤2和步骤3，直到所有测量点的数据都采集完毕。
五、数据处理在完成数据采集后，需要对采集到的数据进行处理，以得到最终的测量结果。
数据处理的步骤如下：1. 将采集到的数据导入计算机，并使用专业的测量软件进行数据处理。
2. 根据测量任务的要求，进行数据的筛选和清理，去除异常数据和误差。
3. 使用合适的算法和模型，对清理后的数据进行处理和计算，得到测量结果。
4. 对测量结果进行分析和评估，确定其准确性和精度，并生成相应的测量报告。
六、总结通过以上步骤，我们可以完成全站仪数据采集的过程。
南方全站362R操作步骤
全站仪的使用坐标测量操作步骤1.2.为安全起见，在进行外业测量之前，应预先充足电池，准备好已充满电的备用电池。
按“MENU”键进入“菜单”，由主菜单选择“1数据采集”进入“选择文件”界面。
（文件主要功能是管理、存储所采集的数据。
）文件可直接按“F1输入”创建一个新文件名，文件名可以是数字或字母，建议以当天日期或当地地名建文件。
文件也可按“F2调用”查找已经存在仪器当中的文件，当文件被选定时，在该文件名的左边显示一个符号“*”然后“回车”。
文件选定后，进入“数据采集”界面。
选择“1设置测站点”进入设置测站点界面。
“F1输入”测站点点号、编码（一般不设）、仪器高，然后按“F4测站”进入“测站点”界面。
按“F3坐标”输入测站点坐标，然后“F4回车”，再按“F3记录”选择“F4是”，返回“数据采集”界面。
这时测站点设置完毕。
（若内存中已有测站点坐标也可直接按F2调用，检核无误后选择“是”，“F3记录”。
）在“数据采集”界面中选择“2设置后视点”进入设置方位角界面。
输入后视点点号、镜高，然后按“F4后视”进入“后视点”界面，按“F2调用”坐标或按“F3 NE/AZ”直接输入坐标，然后“F4回车”返回到设置方向角，将望远镜瞄准后视点，按“F3测量”再按“F3坐标”，测完后方向角即被设置（也可以直接按F1角度，出现坐标方位角，对准后视点，选择是），然后返回“数据采集”界面。
6.在“数据采集”界面中选择“3测量点”，输入待测点点号，设置镜高，然后按“F3测量”“F3坐标”，“F4是”存储数据。
放样操作步骤：1.按“MENU”键进入“菜单”，由主菜单选择“2放样”进入“选择文件”界面。
选择一个坐标数据文件，回车，进入“放样”。
“1设置测站点”按“F2调用（或F3坐标，直接输入）”，“F4”确认2.“2设置后视点”按“F2调用”坐标或按“F3 NE/AZ”直接输入坐标，然后“F4回车”返回到设置方向角，将望远镜瞄准后视点，“F4是”3.“3设置放样点”进入，按“F2调用”（或F3坐标直接输入），“F4确认”，按“F1距离”，将DHR调到0°00′00″即表明放样方向正确，锁定望远镜，指挥跑杆员走到该确定的方向，按“F3距离”测距，4. 当DHD=0时则表明放样点测设完成。
全站仪操作手册
NTS362R全站仪操作手册第一步：仪器的精度检查（使用仪器前我们要做的工作）1.仪器的设置（包括仪器基本设置和仪器常规设置）A.基本设置：仪器开机进入到如下测角界面：按“MENU(菜单键)”→5参数设置【F1:最小读数设置；F2：自动关机开关；F3：自动补偿】→F1:最小读数设置项中，我们设置时选第一项1”，选好后按F4回车；F2：自动关机开关：选F2：【关】；F3：自动补偿：倾斜传感器（单轴）【打开方法：F1/单轴→F4/确认】B仪器常规设置：[包括仪器的温度，气压，棱镜常数，仪器补偿器开关]在进行一些常规的设置中：在测角界面下按住键面上的“☆”键进入[屏幕将会有如下界面]对比度：35↑照明倾斜 S/A 对点◆对比度调节：通过按键可以调节液晶仪器显示对比度◆F1/照明：通过按键开关背景光与望远镜照明，或按[星号]键也能开关背景光与望远镜照明；◆F2/倾斜：通过按，按选择开关倾斜改正，然后按；◆F3/S/A: 通过按可以进入棱镜常数和温度气压设置界面如下1.F1/棱镜：按F1键时，我们可以进行仪器棱镜常数的输入或更改，即PSM：值会变成你所输的值（通常情况下我们用南方棱镜时，PSM值为-30m）。
方法为：按F1用右边的数字键输入你要输的值，如-30；最后按F4回车，结束。
2.F2/PPM:这项我们现在所有的南方仪器都不用手工输入，它会跟着你所输入的温度气压值得改变而变化；3.F3/温度：按F3键输入当前当地的温度值，方法：按F3在按F1/输入，输入此时的温度值，最后按F4/回车，完毕。
4.F4/气压：按F4键进行气压值得输入，操作与F3/温度是一样的。
◆F4/对点：如仪器带有激光对点功能，通过按F4对点键，按F1或F2键选择开关激光对中器。
◆在有些界面下，按星号键可以直接开启背景光。
2.在控制点上进行仪器精度检查（已知两个控制点）：在做好以上基本设置后，我们方可进行此项操作a在已知点上架好仪器，架好棱镜；b.仪器照准棱镜，在测角界面下测出仪器的HD（平距值）值，并记下它如a（m）；c.用计算器进行坐标反算，如1号已知点的坐标为(N1E1Z1),2号已知点得坐标为(N2E2Z2),则b(m)=b(m)=√（N1 - N2）2+（E1- E2）2d.比较c（m）=a-b，此时的值是否满足工程要求，一般那情况下不超过1分。
南方NTS-362R全站仪数据采集操作方法
...
... 南方NTS-362R全站仪数据采集操作方法
1、按POWER 键开机.然后找到你认为的正北方向按F2“置零”
键弹出“水平角置零吗？”然后按F4 键选择“是”
2 、然后按MENU 键进入菜单界面，按数字键 1 选择“数据采集”选项进入“数据采集”界面，输入文件名（文件名可以根
据
当天日期而定）按F4 确认键确定。
弹出下一界面按数字键 1 进入“设置测站点”界面
3、输入测站点点名、仪器高后按F4“测站”键然后按F3“坐标”
键输入假设坐标
N=10000(北坐标) E=10000（东坐标）Z=1000（高程）输入完毕后按F4“确认”键确认.然后按F3“记录”键然后按F4 “是”键确认。
然后按数字键 3 选择测量点。
输入点名、仪
器高然后照准目标按F3“测量”键按F3 “坐标”键进行测
量。
4、测得数据后按F4“设置”键然后再按F4 键保存
5、照准下一个需要测量的点按F4“同前”键进行测量，测得
数据后按F4“设置”键然
后再按F4 键保存以此类推
⋯..。
全站仪数据采集步骤说明
全站仪数据采集步骤说明全站仪是一种用于测量地面上各种特征点的仪器，广泛应用于建筑、土木工程、测绘等领域。
数据采集是使用全站仪进行测量的重要步骤，下面将详细介绍全站仪数据采集的步骤。
1. 准备工作在开始数据采集之前，需要进行一些准备工作。
首先，确保全站仪的电源充足，并检查其各项功能是否正常。
其次，选择合适的三脚架，并将全站仪安装在上面。
最后，校准全站仪，确保其测量结果的准确性。
2. 设置测量参数在开始测量之前，需要设置一些测量参数，以满足具体的需求。
这些参数包括测量模式、坐标系、单位等。
根据实际情况，选择合适的参数设置。
3. 设置测量点在进行数据采集之前，需要确定测量点的位置。
可以根据实际需要，在地面上选取一些特征点作为测量点。
在选取测量点时，应考虑到其稳定性和易于识别。
4. 进行测量开始进行数据采集时，需要按照以下步骤进行测量：a. 对准测量点：将全站仪对准待测点，确保视线清晰。
b. 观测目标：通过全站仪的望远镜观测待测点，并记录下相应的数据。
c. 记录数据：根据测量需要，记录下测量点的坐标、高程等数据。
d. 移动到下一个测量点：完成一次测量后，将全站仪移动到下一个测量点，并重复上述步骤。
5. 数据处理完成数据采集后，需要对采集到的数据进行处理，以得到最终的测量结果。
数据处理的步骤包括：a. 数据导出：将采集到的数据导出到电脑或其他设备中。
b. 数据编辑：对导出的数据进行编辑和整理，确保数据的准确性和完整性。
c. 数据分析：根据实际需要，对数据进行进一步的分析和处理，以得到所需的结果。
6. 数据应用处理完数据后，可以将结果应用于实际工程中。
根据测量结果，可以进行地形分析、工程设计等工作。
同时，还可以将数据导入到相关软件中，进行进一步的处理和分析。
总结：全站仪数据采集是一项重要的测量工作，通过准备工作、设置测量参数、设置测量点、进行测量、数据处理和数据应用等步骤，可以获取准确的测量结果，并应用于实际工程中。
全站仪操作指南
南方全站仪培训方案数据采集部分（NTS-362R）1.按MENU键进入数据采集模式2.按数字键1进入数据采集菜单3.输入文件名，以便后期查阅数据，按F4确认，F3更改输入法，F2调用以往文件，F1更改4.进入数据采集设置菜单，按1进入设置测站点5.进入设置测站点菜单，按F1输入测站点名，输入完毕后，按F4确认，编码建议不输入，按F4跳过设置编码，最后输入仪器高，注明：使用高程坐标时需要输入仪器高，平面坐标无需输入，输入完毕按F4确认。
6.按F4设置测站点坐标，此时无需输入点名，直接按F3输入测站点坐标，直接用数字键盘输入坐标，输入完毕后按F4确认，全部输入完毕后，系统自动回到设置测站点坐标。
此时按F3记录测站点坐标信息，点F4确定，点F3则回到设置测站点坐标，重新定义测站点坐标，完成后系统自动回退到数据采集设置菜单。
7.按2键进入设置后视点坐标设置8.按F1输入后视点名，同样按F4确定，编码如上所述，无需输入，按F4跳过，最后输入目标高，需要高程坐标时输入，平面坐标无需输入，输入完毕按F4确认。
9.此时按F4进入后视点坐标设置菜单，直接按F3，设置后视点坐标，直接用数字键盘输入，按F4确认，确认完毕后，退出到后视点坐标设置菜单，点F3测量检核后视点，点F3坐标，测量完毕，检核无误后点F4确定，完成后回到数据采集菜单。
10.点3测量，测量需测量的坐标11.按F1输入测量点名，直接按F4确定，同样无需输入编码，使用高程坐标时需输入仪器高，平面无需输入，输入完毕按F4确认，12.点F3测量，再次按F3选择坐标，测量完毕后点F4确定，点名自动累加，此时直接点F4同前一步测量操作，测量完所有坐标，退出其操作。
放样部分（NTS-362R）1.按MENU进入放样模式2.按数字键2进入放样菜单3.输入文件名，以便后期查阅数据，按F4确认，F3更改输入法，F2调用以往文件，F1更改4.进入放样设置菜单，按1进入设置测站点5.进入设置测站点菜单，按F1输入测站点名，输入完毕后，按F4确认，编码建议不输入，按F4跳过设置编码，最后输入仪器高，注明：使用高程坐标时需要输入仪器高，平面坐标无需输入，输入完毕按F4确认。
全站仪数据采集步骤说明
全站仪数据采集步骤说明一、引言全站仪是一种高精度的测量仪器，广泛应用于土木工程、建筑工程、测绘工程等领域。
本文旨在详细介绍全站仪数据采集的步骤，帮助使用者正确、高效地进行测量工作。
二、准备工作1. 确保全站仪处于正常工作状态，电池电量充足。
2. 检查全站仪的各个部件，确保没有损坏或松动。
3. 校准全站仪，包括水平仪、垂直仪、距离仪等。
三、设置仪器1. 将全站仪放置在稳定的三脚架上，并确保其水平仪显示水平。
2. 打开全站仪，进入测量模式。
3. 根据实际情况设置测量参数，包括单位、坐标系、测量精度等。
四、目标点设置1. 根据测量需求，在目标点上设置反光棱镜。
2. 调整反光棱镜，使其与全站仪的视线对准。
五、数据采集1. 使用全站仪对目标点进行测量，包括水平角、垂直角和斜距。
2. 确保测量结果的准确性和稳定性，可以进行多次测量取平均值。
3. 记录测量数据，包括目标点编号、水平角、垂直角、斜距等。
六、数据处理1. 将测量数据导入计算机，并使用相应的软件进行处理。
2. 根据需要，进行数据的筛选、平差、坐标转换等操作。
3. 生成测量报告，包括测量结果、误差分析、图表等。
七、数据输出1. 将处理后的数据输出为所需格式，如Excel表格、CAD图纸等。
2. 根据需要，可以输出数据文件、打印报告等。
八、收尾工作1. 关闭全站仪，拆卸三脚架，并妥善保管。
2. 清理测量现场，确保不留下任何垃圾或遗漏物品。
结论通过以上步骤，我们可以正确、高效地进行全站仪数据采集工作。
在实际操作中，需要注意仪器的正确使用和保养，以及数据的准确性和可靠性。
希望本文对全站仪数据采集工作的进行提供了详细的指导和参考。
全站仪数据采集步骤说明
全站仪数据采集步骤说明全站仪是一种高精度的测量设备，可以用于各种测量任务，包括建筑测量、土木工程测量、道路测量等。
数据采集是使用全站仪进行测量的重要步骤之一，下面是全站仪数据采集的详细步骤说明。
步骤一：设置工作基准点在开始数据采集之前，需要选择一个适当的工作基准点。
这个基准点应该位于测量区域的中心或者测量目标附近，并且能够清楚地观测到所有待测点。
将全站仪设在工作基准点上，并进行准确的水平调正。
步骤二：建立控制网为了保证测量精度，需要在测量区域内建立一个控制网。
控制网是一组已知坐标的控制点，用来辅助测量，同时也用于后续测量数据的处理和挖潜。
可以使用GPS测量或者传统的测量方法来建立控制网，并将控制点的坐标输入到全站仪中。
步骤三：选择测量功能在全站仪上选择适当的测量功能。
全站仪可以进行各种测量任务，包括水平测量、垂直测量、角度测量等。
根据具体的测量任务，选择合适的功能，并设置相应的参数。
步骤四：选择目标点选择要测量的目标点，并将全站仪对准目标点。
可以通过望远镜观察目标点，并使用全站仪的精确定位功能进行调整，直到目标点准确地位于十字线的交点处。
步骤五：进行测量通过按下全站仪上的测量按钮，可以开始进行数据采集。
全站仪会对目标点进行测量，并记录下水平角、垂直角以及距离等数据。
在测量过程中，需要确保全站仪的稳定，避免手部震动对测量结果的影响。
步骤六：保存测量数据在完成测量后，将测量数据保存到全站仪的内部存储器或者外部存储卡中。
测量数据可以包括每个目标点的坐标、高程、角度等信息。
同时，还可以录入其他相关的信息，如测量时间、测量人员等。
步骤七：导出和处理数据将测量数据导出到计算机中，并使用专业的测量软件进行数据处理。
在数据处理中，可以进行误差分析、数据平差、数据配准等操作，以提高测量精度并获得更准确的测量结果。
根据具体的需求，可以生成相应的测量报告或者绘制测量图纸。
步骤八：验证和校正根据测量任务的需要，可以进行数据验证和校正。
南方NTS全站仪使用教程ppt课件
一、什么是全站仪
全站型电子速测仪是由电子测角、电子测距和微处理器 组成的三维坐标测量系统，能自动显示测量结果，能与外围 设 备 交 换 信 息 的 多 功 能 测 量 仪 器 。 简 称 全 站 仪 （ Total Station）。 电子测角:电子经纬仪 电子测距:光电测距仪
按F4键翻页进入下一页菜单
倾斜 --V% P2↓
H-蜂鸣 R/L
竖角
P3↓
四、南方NTS全站仪结构和功能
4、星键（★键 ）
显示屏
软键 （功能键）
]或[
星键 （快捷键）
按下星键★可以对以下项目进行设置： 1．对比度调节。按星键后，通过按[]键，可以调节液晶显示对 2．照明。按星键后，通过按F1选择“照明”，按F1或F2选择开 3．倾斜。按星键后，通过按F2选择“倾斜”，按F1或F2选择开 4．S/A。 按星键后，通过按F4选择“S /A”，可以对棱镜常数和 进行设置。并且可以查看回光信号的强弱。
按F4键翻页进入下一页菜单：
偏心 放样 m/f/i P2↓
V ： 垂直角 SD：倾斜距离
HR： 水平角 VD： 高 差
HD：水平距离 PSM：仪器常数
六、测量模式
3、坐标测量 3.1 坐标测量菜单
N： 286.245 m E： 76.233 m Z： 14.568 m 测量 模式 S/A P1↓
按F4键翻页进入下一页菜单：
使水准管气泡居中。 精对中：松开连接螺 旋，眼睛观看光学对 中器，平移仪器，使 测站点在光学对中器 中心。
精平：左手大拇指原则
微处理器：微处理器是全站仪的核心装置,主要由中央处理 器,随机储存器和只读存储器等构成,测量时,微处理器根据 键盘或程序的指令控制各分系统的测量工作,进行必要的逻 辑和数值运算以及数字存储、处理、管理、传输、显示等。
全站仪数据采集步骤说明
全站仪数据采集步骤说明全站仪是一种高精度的测量仪器，广泛应用于土木工程、建造工程、道路工程等领域。
它能够实现全方位的测量，包括水平角、垂直角和斜距的测量。
本文将详细介绍全站仪数据采集的步骤，以匡助使用者正确高效地进行测量工作。
步骤一：仪器准备1. 确保全站仪电池电量充足，可以正常工作。
2. 检查全站仪的各个部件是否完好，如望远镜、测距仪、水平仪等。
3. 检查全站仪的固定装置，确保其稳固可靠。
步骤二：设置基准点1. 根据实际测量需求，在测量区域内选择一个稳定的基准点，可以是已知的控制点或者自行设置的点。
2. 使用全站仪的水平仪进行水平调整，确保全站仪放置在基准点上时水平仪显示水平。
3. 使用全站仪的调焦功能，调整望远镜的焦距，使测量目标清晰可见。
步骤三：设置目标点1. 在测量区域内确定需要测量的目标点，并标记出来。
2. 使用全站仪的望远镜对准目标点，并通过调整望远镜的焦距使目标点清晰可见。
3. 使用全站仪的测距仪功能，测量目标点与基准点之间的斜距。
步骤四：记录测量数据1. 在全站仪的控制面板上选择数据采集功能，并设置测量模式（如水平角、垂直角和斜距）。
2. 使用全站仪的触摸屏或者键盘输入测量数据，并进行保存。
3. 根据需要，可以在采集数据时添加备注或者标记。
步骤五：数据处理与分析1. 将采集到的数据导入计算机或者其他数据处理设备中。
2. 使用专业的测量软件对数据进行处理和分析，包括计算坐标、角度、距离等。
3. 根据处理结果生成测量报告或者图纸，并进行必要的校正和修正。
步骤六：数据输出与应用1. 将处理后的数据输出为常见的数据格式，如Excel、CAD等。
2. 根据需要，可以将数据导入其他相关软件进行进一步的应用，如土方计算、工程设计等。
3. 根据测量结果进行相应的工程调整和决策，确保工程质量和进度。
总结：全站仪数据采集是一项复杂而关键的工作，需要严格按照步骤进行操作。
准备工作的细致和仪器的精确使用对测量结果的准确性有着重要影响。
全站仪数据采集步骤说明
全站仪数据采集步骤说明全站仪是一种高精度测量仪器，广泛应用于土木工程、建筑工程和测绘等领域。
全站仪可以同时测量水平角、垂直角和斜距，能够提供精确的测量数据，帮助工程师和测量员进行准确的测量和布点工作。
以下是全站仪数据采集的步骤说明：1. 准备工作：在进行全站仪数据采集之前，首先需要进行准备工作。
确保全站仪的电池已充满电，并检查设备的各项功能是否正常。
同时，还需要准备好测量点的布设工具，如三角架、测量杆等。
2. 设置基准点：在进行数据采集之前，需要设置一个基准点。
基准点是一个已知坐标的点，用于确定其他测量点的位置。
通过全站仪测量基准点的坐标，并记录下来。
3. 布设测量点：根据实际需要，确定需要测量的点位，并使用布设工具将测量点标记出来。
在布设测量点时，需要注意保证点位的稳定性和准确性。
4. 连接全站仪：将全站仪与计算机或数据采集设备进行连接。
可以使用USB线或蓝牙等方式进行连接。
确保连接稳定并能够正常传输数据。
5. 开启全站仪：打开全站仪的电源开关，并等待设备启动。
在启动过程中，全站仪会进行自检和校准，确保测量数据的准确性。
6. 设置测量模式：根据需要选择合适的测量模式。
全站仪通常具有多种测量模式，如水平测量、垂直测量、角度测量等。
根据具体任务要求，选择相应的测量模式。
7. 定位全站仪：将全站仪放置在测量点附近，并使用三角架进行固定。
确保全站仪的位置稳定，并能够覆盖到所有需要测量的点位。
8. 测量数据：在全站仪准备就绪后，可以开始进行数据采集。
根据测量模式的要求，按照一定的顺序测量各个点位的水平角、垂直角和斜距。
在测量过程中，需要保持仪器的稳定，并避免人为干扰。
9. 数据记录：在测量过程中，全站仪会自动记录测量数据。
同时，可以将数据实时传输到计算机或数据采集设备上进行保存和处理。
确保记录的数据准确无误，并及时备份。
10. 数据处理：在完成数据采集后，可以进行数据处理和分析。
利用专业的测绘软件，可以对采集的数据进行坐标转换、误差校正和图形展示等操作，得到更加精确和可视化的结果。
南方nts362r4说明书
南方nts362r4说明书
键盘基本操作
在阅读后续各种测量相关章节前，请先熟悉本章介绍的基本键操作。
开机与关机
（ON）开机
（ON）（按住1秒左右）关机
显示屏和键盘的背光打开与关闭
打开或关闭屏幕、键盘、分划板的背光
目标类型切换
仅当屏幕显示目标符号（例如：）时，可以切换目标类型。
{SHIFT}进行目标类型（棱镜/反射片/无棱镜）的切换
激光指向/导向光打开与关闭
（按下并保持，直到听到一声响，打开或关闭激光指向/导向光。
软键操作
软键对应功能显示在屏幕底行。
{F1}～{F4}选取软键对应功能
{FUNC}切换测量模式的显示页面（翻页）（当多于4个软键时）字母/数字输入
{SHIFT}在数字或字母输入模式间进行切换
{0}～{9}在数字输入模式下，输入按键上的数字。
在字母输入模式下，输入按键上方的字符。
{.}/{±}在数字输入模式下，输入小数点或正负号。
在字母输入模式下，输入按键上方的字符。
{►}/{◄}左右移动光标/选择其他选项
{ESC}取消输入的数据
{B.S.}删除左边字符
{ENT}选择/接受输入的字符/值。
全站仪数据采集步骤说明
全站仪数据采集步骤说明全站仪是一种用于测量地理空间数据的高精度仪器，广泛应用于土地测量、建筑工程和地质勘探等领域。
本文将详细介绍全站仪数据采集的步骤，以帮助您准确地进行测量和记录。
1. 准备工作在开始数据采集之前，首先需要确保全站仪的正常工作。
检查仪器的电源，确保电池电量充足。
检查仪器的各个部件，如望远镜、水平仪等，确保其完好无损。
另外，还需要准备好测量点的位置和标志物，以便进行后续的测量。
2. 设置基准点在开始测量之前，需要设置一个基准点，作为测量的参考点。
选择一个稳定的地面位置，使用全站仪进行水平仪校准，并将其设置为基准点。
根据需要，可以设置多个基准点，以增加测量的准确性。
3. 设置测量参数在进行数据采集之前，需要根据具体的测量要求设置测量参数。
这些参数包括测量模式（如水平测量、垂直测量、角度测量等）、测量单位（如度、分、秒、米等）、测量精度等。
根据实际情况进行设置，并确保参数的准确性。
4. 进行测量在设置好测量参数后，可以开始进行实际的测量工作。
首先，使用全站仪对目标进行目视测量，确定测量点的位置。
然后，使用全站仪进行角度测量，测量目标与基准点之间的水平角度和垂直角度。
最后，使用全站仪进行距离测量，测量目标与基准点之间的距离。
5. 记录数据在完成测量后，需要将测量数据记录下来。
可以使用全站仪的内置存储功能进行数据记录，也可以将数据传输到计算机或移动设备中进行保存。
记录的数据应包括测量点的坐标、角度和距离等信息。
此外，还可以添加一些备注信息，如测量时间、测量人员等。
6. 数据处理与分析在完成数据采集后，可以对采集到的数据进行处理和分析。
可以使用专业的测量软件进行数据处理，计算测量点之间的距离、角度和坐标等。
根据需要，还可以进行数据可视化和统计分析，以便更好地理解和应用测量结果。
7. 数据输出与报告最后，将处理后的数据输出为报告或其他形式的文档。
报告应包括测量的目的、方法、结果和结论等内容。
可以使用图表、表格和图像等方式展示数据，以便更直观地呈现测量结果。
全站仪数据采集步骤说明
全站仪数据采集步骤说明全站仪是一种高精度的测量仪器，广泛应用于土木工程、建造工程、道路工程等领域。
它能够同时测量水平角、垂直角和斜距，从而实现对目标点的精确定位和测量。
全站仪数据采集是使用全站仪进行测量的重要步骤，下面将详细介绍全站仪数据采集的步骤。
1. 设置全站仪首先，将全站仪放置在稳定的三脚架上，并确保其水平。
使用调平器来调整仪器的水平，直到气泡位于中心位置。
然后，使用调焦器调整仪器的目标镜，使其清晰可见。
2. 设置基准点选择一个合适的基准点，可以是固定的建造物或者地面上的标志物。
将基准点与全站仪建立起联系，可以通过放置一个反射棱镜在基准点上，然后使用全站仪对准反射棱镜。
3. 设置测量站选择需要测量的目标点，并在目标点上放置一个反射棱镜。
确保反射棱镜安装坚固，并与全站仪建立起联系。
4. 进行测量在全站仪上选择测量模式，可以选择水平角、垂直角和斜距的测量。
根据需要，可以选择单次测量或者连续测量模式。
4.1 水平角测量对准目标点，通过观察仪器上的水平角度读数，记录下水平角度的数值。
4.2 垂直角测量通过调整仪器的垂直角度，使其对准目标点。
观察仪器上的垂直角度读数，并记录下垂直角度的数值。
4.3 斜距测量使用全站仪上的测距功能，测量目标点与测量站之间的斜距。
观察仪器上的斜距读数，并记录下斜距的数值。
5. 数据记录与处理将测量得到的水平角、垂直角和斜距数据记录下来。
可以使用全站仪自带的数据存储功能，或者通过连接全站仪与电脑进行数据传输。
在数据处理软件中，可以对采集到的数据进行校正、计算和分析，得到最终的测量结果。
6. 数据分析与报告根据测量数据进行分析，可以绘制出测量点之间的平面图或者立体图，并计算出各个点之间的距离、角度等参数。
根据需要，可以生成测量报告，并进行数据的展示和解释。
全站仪数据采集是测量工作中的重要环节，准确的数据采集可以保证测量结果的精度和可靠性。
在进行数据采集时，需要注意仪器的稳定性、测量站的选择和设置、数据的记录和处理等方面。
南方NTS362R操作步骤
南方NTS362R操作步骤
一、外部操作
1.对中：按“星”键，调出对中器
2.整平A. 粗平：圆水准器
B．精平：管水准器：以两个螺旋为起边，调中；转90度，动第三个螺旋，调中。
二、数据采集
1.定向：
数据采集/新建或调用作业文件（如1119）/设置测站/测站/调用/按”DIST”下翻，按“MENU”翻页/也可用查找找到对应的测站点号（如D1）/按“ENT”弹出坐标，按“是”/输入“仪器高”/记录/按“是”/坐标自动转换/按“否”/---设置后视点/后视/调用/按”DIST”下翻，按“MENU”翻页/也可用查找找到对应的后视点号（如D2）/把后视点号改为XXX-1（如D2-1）/测量坐标/核对反测得坐标与原坐标差值，在正负5CM以内，即可/定向完毕
2.按3测量点，开始测量。
全站仪操作手册
NTS362R全站仪操作手册第一步：仪器的精度检查（使用仪器前我们要做的工作）1.仪器的设置（包括仪器基本设置和仪器常规设置）A.基本设置：仪器开机进入到如下测角界面：按“MENU(菜单键)”→5参数设置【F1:最小读数设置；F2：自动关机开关；F3：自动补偿】→F1:最小读数设置项中，我们设置时选第一项1”，选好后按F4回车；F2：自动关机开关：选F2：【关】；F3：自动补偿：倾斜传感器（单轴）【打开方法：F1/单轴→F4/确认】B仪器常规设置：[包括仪器的温度，气压，棱镜常数，仪器补偿器开关]在进行一些常规的设置中：在测角界面下按住键面上的“☆”键进入[屏幕将会有如下界面]对比度：35↑照明倾斜 S/A 对点◆对比度调节：通过按键可以调节液晶仪器显示对比度◆F1/照明：通过按键开关背景光与望远镜照明，或按[星号]键也能开关背景光与望远镜照明；◆F2/倾斜：通过按，按选择开关倾斜改正，然后按；◆F3/S/A: 通过按可以进入棱镜常数和温度气压设置界面如下1.F1/棱镜：按F1键时，我们可以进行仪器棱镜常数的输入或更改，即PSM：值会变成你所输的值（通常情况下我们用南方棱镜时，PSM值为-30m）。
方法为：按F1用右边的数字键输入你要输的值，如-30；最后按F4回车，结束。
2.F2/PPM:这项我们现在所有的南方仪器都不用手工输入，它会跟着你所输入的温度气压值得改变而变化；3.F3/温度：按F3键输入当前当地的温度值，方法：按F3在按F1/输入，输入此时的温度值，最后按F4/回车，完毕。
4.F4/气压：按F4键进行气压值得输入，操作与F3/温度是一样的。
◆F4/对点：如仪器带有激光对点功能，通过按F4对点键，按F1或F2键选择开关激光对中器。
◆在有些界面下，按星号键可以直接开启背景光。
2.在控制点上进行仪器精度检查（已知两个控制点）：在做好以上基本设置后，我们方可进行此项操作a在已知点上架好仪器，架好棱镜；b.仪器照准棱镜，在测角界面下测出仪器的HD（平距值）值，并记下它如a（m）；c.用计算器进行坐标反算，如1号已知点的坐标为(N1E1Z1),2号已知点得坐标为(N2E2Z2),则b(m)=b(m)=√（N1 - N2）2+（E1- E2）2d.比较c（m）=a-b，此时的值是否满足工程要求，一般那情况下不超过1分。
全站仪数据采集步骤说明
全站仪数据采集步骤说明一、引言全站仪是一种高精度的测量仪器，广泛应用于土木工程、建筑工程、道路工程等领域。
本文将详细介绍全站仪数据采集的步骤，包括设备设置、测量操作和数据处理等内容。
二、设备设置1. 准备工作在进行全站仪数据采集之前，需要确保全站仪设备完好，并且已经校准。
同时，还需要准备好三脚架、测量棒、反射镜等配套设备。
2. 设备安装将全站仪设备放置在三脚架上，并确保稳定。
调整三脚架的高度和水平，使全站仪处于水平状态。
3. 反射镜设置将反射镜安装在需要测量的目标物上，确保反射镜与全站仪之间没有遮挡物。
调整反射镜的位置和角度，使其能够反射全站仪的测量信号。
三、测量操作1. 开机和校准按下全站仪的开机按钮，等待设备启动。
启动后，进行校准操作，包括水平校准和垂直校准。
校准完成后，全站仪将自动进入测量模式。
2. 目标物测量通过观察全站仪显示屏上的图像，选择需要测量的目标物。
使用测量棒对目标物进行瞄准，确保测量棒与目标物垂直。
按下触发按钮进行测量，全站仪将记录下相应的测量数据。
3. 多次测量为了提高测量精度，可以进行多次测量。
每次测量时，应该对目标物进行微调，使其与测量棒垂直，并确保反射镜与全站仪之间没有遮挡物。
通过多次测量取平均值，可以减少误差。
4. 数据记录全站仪将测量数据以数字的形式显示在屏幕上。
可以通过按下保存按钮将数据保存在设备内存中，或者通过连接计算机将数据传输到计算机中进行保存。
同时，还可以在测量过程中进行备注，以便后续数据处理时的参考。
四、数据处理1. 数据导出将全站仪中的测量数据导出到计算机中进行处理。
可以通过连接计算机的数据线，或者通过存储卡等方式进行数据传输。
2. 数据清理在导入计算机后，需要对数据进行清理。
删除重复、错误或无效的数据，确保数据的准确性和完整性。
3. 数据分析根据实际需要，对测量数据进行分析。
可以使用专业的测量软件进行数据处理和分析，如绘制测量曲线、计算测量误差等。
全站仪数据采集步骤说明
全站仪数据采集步骤说明全站仪是一种测量仪器，广泛应用于土木工程、建筑工程、道路工程等领域。
它可以高精度地测量水平角、垂直角和斜距，用于测量地形、建筑物的高度、角度以及各种工程测量任务。
以下是全站仪数据采集的详细步骤说明：1. 准备工作：a. 确保全站仪电池电量充足，并检查设备是否正常工作。
b. 根据测量任务的需要选择合适的测量模式和测量精度。
2. 设置基准点：a. 在测量区域内选择一个合适的基准点，可以是已知坐标的点或者是临时设置的点。
b. 使用全站仪的水平仪功能调整仪器水平，确保准确测量。
3. 设置目标点：a. 根据测量任务的需要，在测量区域内设置目标点，可以使用反光板或者其他标志物。
b. 使用全站仪的测距功能，测量目标点与基准点之间的距离。
4. 进行测量：a. 将全站仪对准基准点，使用仪器的水平仪功能调整仪器水平。
b. 使用全站仪的望远镜功能，对准目标点，并观察仪器显示的角度和距离数据。
c. 按下测量按钮，记录测量数据。
5. 数据处理：a. 将测量数据导出到计算机或移动设备中。
b. 使用专业的测量软件对数据进行处理和分析，计算出所需的测量结果。
6. 数据校验：a. 对测量结果进行校验，确保数据的准确性和可靠性。
b. 如有必要，进行重复测量，以提高数据的精度和可信度。
7. 数据输出：a. 将测量结果以图表、报告或其他形式输出，用于工程设计、施工等用途。
总结：全站仪数据采集是一项复杂而重要的测量任务，需要严格按照上述步骤进行操作。
在实际应用中，还需要根据具体的测量要求和工程环境进行调整和优化。
通过合理的数据采集和处理，可以获得准确可靠的测量结果，为工程建设提供有力的支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
南方NTS-362R全站仪数据采集操作方法
1、按POWER键开机.然后找到你认为的正北方向按F2“置零”键弹出“水平角置零吗？”然后按F4键选择“是”
2 、然后按MENU键进入菜单界面，按数字键1选择“数据采集”选项进入“数据采集”界面，输入文件名（文件名可以根据当天日期而定）按F4确认键确定。
弹出下一界面按数字键1进入“设置测站点”界面
3、输入测站点点名、仪器高后按F4“测站”键然后按F3“坐标”键输入假设坐标
N=10000(北坐标) E=10000（东坐标）Z=1000（高程）输入完毕后按F4“确认”键确认.然后按F3“记录”键然后按F4“是”键确认。
然后按数字键3选择测量点。
输入点名、仪器高然后照准目标按F3“测量”键按F3 “坐标”键进行测量。
4、测得数据后按F4“设置”键然后再按F4键保存
5、照准下一个需要测量的点按F4“同前”键进行测量，测得数据后按F4“设置”键然
后再按F4键保存以此类推…..。
