纯弯曲梁正应力电测实验
实验项目4: 纯弯曲梁正应力电测实验
实验项目4:弯曲正应力电测实验实验日期 实验地点 成 绩 院 系 班 级 指导老师 同组成员 学生姓名 学生学号一、实验内容和目的1. 测定直梁纯弯曲时横截面上正应力大小和分布规律;2. 验证纯弯曲梁的正应力计算工式;3. 掌握电测法原理和电阻应变仪的使用方法。
二、实验设备及仪器(规格、型号) 1. FCL-I 型材料力学多功能实验装置。
2. HD-16A 静态电阻应变仪。
3. 钢尺。
三、实验原理在纯弯曲条件下,根据平面假设和纵向纤维间无挤压的假设,可得到梁横截面上任一点的正应力,理论应力值计算公式为:Izy M ∙=理σ式中M 为弯矩,I z 为横截面对中性轴的惯性矩;y 为所求应力点至中性轴的距离。
图.1 实验装置示意图如图1所示,为了测量梁在纯弯曲时横截面上正应力的分布规律,在梁的纯弯曲段沿梁侧面不同高度y i (-20mm 、-10mm 、0、10mm 和20mm ),平行于轴线贴应变片。
实验采用1/4桥测量方法。
加载采用增量法,即每增加等量的载荷△P (500N),测出各点的应变增量△εi ,然后分别取各点应变增量的平均值△ε实i ,依次求出各点的应变增量,由胡克定理得到实测应力值: εσ∆∙=i iE 实实将实测应力值与理论应力值进行比较,以验证弯曲正应力公式。
四、实验步骤1. 设计好本实验所需的各类数据表格。
2. 拟订加载方案。
为减少误差,先选取适当的初载荷P0(一般P0=300N左右),估算P max,分级加载。
3. 根据加载方案,调整好实验加载装置。
测量矩形截面梁的宽度b、高度h、跨度L、载荷作用点到梁支点距离a及各应变片到中性层的距离y i。
4. 按实验要求接好线组成测量电桥后,调节应变仪的灵敏系数指针,并进行预调平衡。
观察几分钟看应变仪指针有无漂移,正常后即可开始测量。
5. 加载。
均匀缓慢加载至初载荷P0,记下各点应变的初始读数;然后分级等增量加载,每增加一级载荷,依次记录各点电阻应变片的应变值εi,直到最终载荷。
电测纯弯曲梁正应力实验

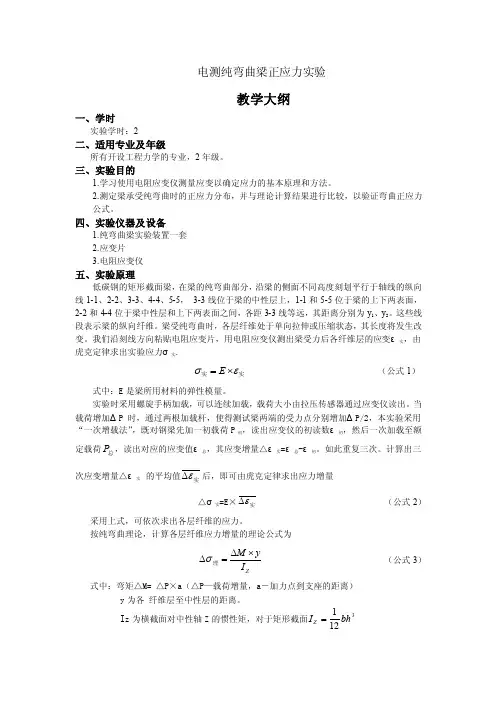

电测纯弯曲梁正应力实验教学大纲一、学时实验学时:2二、适用专业及年级所有开设工程力学的专业,2年级。
三、实验目的1.学习使用电阻应变仪测量应变以确定应力的基本原理和方法。
2.测定梁承受纯弯曲时的正应力分布,并与理论计算结果进行比较,以验证弯曲正应力公式。
四、实验仪器及设备1.纯弯曲梁实验装置一套2.应变片3.电阻应变仪五、实验原理低碳钢的矩形截面梁,在梁的纯弯曲部分,沿梁的侧面不同高度刻划平行于轴线的纵向线1-1、2-2、3-3、4-4、5-5, 3-3线位于梁的中性层上,1-1和5-5位于梁的上下两表面,2-2和4-4位于梁中性层和上下两表面之间,各距3-3线等远,其距离分别为y 1、y 2。
这些线段表示梁的纵向纤维。
梁受纯弯曲时,各层纤维处于单向拉伸或压缩状态,其长度将发生改变。
我们沿刻线方向粘贴电阻应变片,用电阻应变仪测出梁受力后各纤维层的应变ε实,由虎克定律求出实验应力σ实.实实εσ⨯=E (公式1) 式中:E 是梁所用材料的弹性模量。
实验时采用螺旋手柄加载,可以连续加载,载荷大小由拉压传感器通过应变仪读出。
当载荷增加ΔP 时,通过两根加载杆,使得测试梁两端的受力点分别增加ΔP/2,本实验采用“一次增载法”,既对钢梁先加一初载荷P 初,读出应变仪的初读数ε初,然后一次加载至额定载荷总P ,读出对应的应变值ε总,其应变增量△ε实=ε总-ε初。
如此重复三次。
计算出三次应变增量△ε实 的平均值实ε∆后,即可由虎克定律求出应力增量△σ实=E ×实ε∆ (公式2) 采用上式,可依次求出各层纤维的应力。
按纯弯曲理论,计算各层纤维应力增量的理论公式为 ZI y M ⨯∆=∆理σ (公式3) 式中:弯矩△M= △P ×a (△P —载荷增量,a -加力点到支座的距离)y 为各 纤维层至中性层的距离。
I z 为横截面对中性轴Z 的惯性矩,对于矩形截面3121bh I Z =六、实验步骤1.测量矩形截面梁的宽度b和高度h,载荷作用点到梁支点距离a,并推算出各应变计到中性层的距离y。
纯弯梁正应力分布电测实验(精)
实验七 纯弯梁正应力分布电测实验实验内容一 纯弯梁正应力分布电测实验一、实验目的1、用电测法测定矩形截面梁在纯弯曲时的正应力的大小及其分布规律,并与理论值作比较。
2、初步掌握电测方法。
二、实验设备1、弯曲梁实验装置一台(见图7.2)2、YJ-4501A 静态数字电阻应变仪一台3、温度补偿片三、实验原理及方法试件选用矩形截面,荷载及测量点的布置如图7.1。
梁的材料为钢,其弹性模量a G E Ρ=210,转动实验装置上的加载手轮,可使梁受到如图7.1的荷载,梁的中段为纯弯曲段,荷载作用于纵向对称平面内,而且在弹性极限内进行实验,故为弹性范围内平面弯曲问题。
梁的正应力公式为y I M Z=σ式中:M --纯弯曲段梁截面上的弯矩Z I --横截面对中性轴的惯性矩y --截面上测点至中性轴的距离。
为了测量梁纯弯曲时横截面上应力分布规律,在梁的纯弯曲段沿梁的侧面各点沿轴线方向粘贴应变片,其分布如图(图7.1)应变片1#粘贴在中性层上,应变片2#、3#、应变片4#和应变片6#、7#分别粘贴在距离中性层为、和上下表面。
此外,在梁的上表面沿横向粘贴应变片8#,如果测得纯梁弯曲时沿横截面高度各点的轴向应变,则由单向应力状态的胡克定律公式4/h 8/3h εσE =,可求出各点处的应力实验值。
将应力实验值与应力理论值进行比较,可得出测量误差。
式中:ε—各测量点的线应变E —材料的弹性模量 σ--相应各测点正应力若由实验,测得的应变片7#和8#的应变7ε和8ε满足μεε=78,则证明 验采用等增量加载的方法测量应力的实验值及计算理论值,计算时均应以弯矩增量及应变增量的平均值代入。
4#图7.1图中:, mm c 150=mm h 40=mm b 20= , mm l 620= 1#--8#所示应变片粘贴位置及方向。
四、实验步骤1、检查梁是否安放稳妥2、把梁上的应变片接在静态电阻应变仪的A 、B 接线柱上。
公共温度补偿片接在0通道接线柱B 、C 上。
纯弯曲梁正应力电测实验
实验二、纯弯曲梁正应力电测实验一、 实验目的1、 电测法测定纯弯曲梁正应力分布规律。
2、验证纯弯曲梁正应力计算公式。
二、 实验装置与仪器1、 纯弯曲梁实验装置。
2、 数字式电阻应变仪。
三、 实验装置与实验原理1、实验装置弯曲梁试验装置如图1所示。
它有弯曲梁1,定位板2,支座3,试验机架4,加载系统5,两端带万向接头的加载杆6,加载压头(包括φ16钢珠)7,加载横梁8,载荷传感器9和测力仪10等组成。
该装置有已粘贴好应变片的钢梁(其弹性模量2210m GNE =)用来完成纯弯曲梁正应变分布规律试验。
纯弯曲梁正应变分布规律试验纯弯曲梁受力状态及有关尺寸见图2。
图 2在梁的纯弯曲段内已粘贴好两组应变片,每组8片,分别为1~8号片和1*~8*号片,各片距中心层的距离在图3中已标出。
当梁受力变形后,可由应变仪测出每片应变片产生的应变,这样就可得到实测的沿梁横截面高度的正应变分布规律。
根据材料力学中纯弯曲梁的平面假设,沿梁横截面高度的正应变分布规律应当是直线。
另外材料力学中还假设梁在纯弯曲段内是单向应力状态,为此,我们在梁的下表面粘贴有与7号片和7*号片垂直的8号片和8*号片,当梁受力变形后,可测得8ε和*8ε,根 据泊松比纵横εεμ=,可由78εε或**78εε计算得到 'μ,若'μ近似等于μ时,则证明梁纯弯曲段内近似于单向应力状态。
2、实验原理梁的纯弯曲段内,每片应变片所处状态是单向应力状态。
根据单向应力状态的虎克定律:σ = E ε可以计算出梁的纯弯曲段内每片应变片所处的应力。
注:该装置只允许加4KN 载荷,超载会损坏传感器。
梁的弯曲正应力电测实验
梁的弯曲正应力电测实验梁的弯曲正应力电测实验1、纯弯曲梁有关尺寸:弯曲梁截面宽度 b=20mm, 高度 h=40mm, 载荷作用点到梁支点距离a=150mm 。
E=210GPa。
2、本实验采用公共接线法,即梁上应变片已按公共线接法引出9根导线,其中一根特殊颜色导线为公共线,见下图1。
图一3、如图二,将应变片公共引线接至应变仪第一排的任一通道上,其它按相应序号接至第二排各通道上,补偿片接法选半桥。
4、调零。
打开纯弯曲梁实验装置电源开关,转动加载手柄1,当测力仪2显示 -0.5KN即F0=0.500KN。
电桥粗调平衡:打开应变仪电源开关,仪器将自动逐点将电桥预调平衡;电桥细调平衡:按下静态应变测试仪操作面板数字“1”,再按“确定”,然后按“平衡”,如显示屏显示为“0”,则说明调零成功,如果不为“0”,找老师处理。
依次类推,逐点(2,3,4。
8,11,12,。
18)将电桥预调平衡。
5、逐级加载。
继续转动手柄1,当测力仪2显示1.5KN,即F1=1.500KN(150Kg),按下静态应变测试仪操作面板数字“1”,再按“确定”,显示屏上将显示该点应变。
依次类推,逐点测出各点应变。
分别加F2=2.500KN, F3=3.500KN, F4=4.500KN,逐点测出各点应变。
图二6、卸荷至0.500KN,重复实验步骤4-5,测第二次数据。
7、本实验重复2次。
8、实验结束,关闭电源,拆除接线,整理实验现场。
平面纯弯曲梁横截面上的正应力纯弯曲是指梁段的各个横截面上只有弯矩而无剪力,如图中CD段梁。
实验现象分析:横向线变形后仍保持为直线,只是它们相对旋转了一个角度,但仍与纵向线成正交。
各纵向线变形后仍保持平行,但由直变弯;梁凹侧的纵向线缩短,凸侧纵向线伸长;对应纵向线缩短区域的横截面变宽,纵向线伸长区域的横截面变窄。
根据上述现象,由材料的均匀连续性假设设想梁内部的变形也与表面变形相应,因而可作如下假设:平面假设——由现象推测,梁弯曲变形后,其横截面仍保持为平面,且仍与弯曲后的纵线正交,这就是梁弯曲变形后的平面假设。
梁的纯弯曲正应力实验
梁的纯弯曲正应力实验
工作片
R1
B
A
R2 温度补偿片 C 固定电阻
相同应变片R1.R2,R1贴 在构件受力处,R2贴在附 近不受力处,环境温度对 R1.R2引起的阻值变化相 同,为DRT,则
R4
R3
D
梁的纯弯曲正应力实验
五、实验数据的记录与计算
梁的纯弯曲正应力实验
六、注意事项
1.加载时要缓慢, 防止冲击。 2.读取应变值时, 应保持载荷稳定。 3.各引线的接线柱必须拧紧, 测量过程中不要触动引线, 以 免引起测量误差。
梁的纯弯曲正应力实验
一、实验目的
1.测定纯弯曲下矩形截面梁横截面上正应力的 分布规律,并与理论值比较;
2.熟悉电测法基本原理和电阻应变仪的使用。 二、实验仪器 1.纯弯曲试验装置;
2.YD-15型静态数字电阻应变仪。
梁的纯弯曲正应力实验
三、试验原理
1. 结构示意图及理论值计算
b hz
y
F/2 a
F/2
DR1 R1
-
DR2 R2
DR3 R3
-
DR4 R4
)
E 4
K
(
1
-
2
3
-
4
)
梁的纯弯曲正应力实验
4.电桥接法及温度补偿 1.电桥接法: 全桥接法(四个电阻均为应变片);
半桥接法(R1、R2为应变片, R3.R4为固定电阻)
两种接法中的应变片型号、阻值尽可能相同 或接近, 固定电阻与应变片阻值也应接近。
F F/2
ma m
FQ +
纯弯曲梁的正应力测定的实验报告
贴片位置
b
8
y3
0
h
16
y2(y4)
a
200
y1(y5)
3应变读数记录
读数A
应变片号
载荷
1
2
3
4
A
0
120
567
168
637
92
4500
0
7449
91
4
522
606
4500
7481
8
120
461
184
576
92
4500
0
7510
89
12
399
545
4500
7540
16
120
338
185
514
92
4500
0
7570
91
20
276
484
4500
7601
平均
179
92
0
0
4计算结果及误差
应变片号
1
2
3
4
0
18MPa
0
误差(%)
%
%
0
%
计算过程:
1计算梁的弯矩:
2计算不同应变片的应力
应变片1
应变片2
应变片4
2:学习电测法。
主要实验仪器:1:弯曲试验装置。
2:电阻应变仪和预调平衡箱。
主要实验步骤:
一:取一矩形截面的等截面剪支梁AB,其上作用两个对称的集中力P/2,未加载前,在中间CD段表面画些平行于梁轴线的纵向线和垂直于梁轴线的横向线。加载后在梁的AC和DB两段内,各横截面上有不同的剪力和弯矩M。
实验六纯弯曲梁正应力的测定一、实验目的二、实验仪器
实验六 纯弯曲梁正应力的测定一、实验目的1. 初步掌握电测法的基本原理和方法。
2. 测定梁在纯弯曲时横截面上正应力大小和分布规律;验证纯弯曲梁的正应力计算公式。
二、实验仪器、设备和工具1、组合实验台纯弯曲梁实验装置。
2、静态电阻应变仪。
3、游标卡尺、钢板尺。
三、实验原理梁受纯弯曲时,纯弯曲正应力计算公式为:ZI My=σ式中:M-弯矩-横截面对中性轴的惯矩Z I y-所求应力点到中性轴的距离由上述可知,梁在纯弯曲时,各点处的正应力沿横截面高度按直线规律分布。
如将电阻应变计粘贴在距中性层不等的位置上(见图),测得纯弯曲时沿横截面高度各点的纵向应变ε。
根据理论推导可知,各纵向纤维层只受简单拉伸或压缩,由单向应力状态的虎克定律εσE =,可求出各点处的实验应力实σ。
要测纯弯曲梁沿截面高度各点的应变值,可采用温补半桥组桥方法,见电阻应变片各种接桥方法(1)。
加载采用增量法,即每增加等量的载荷,测出各点的应变增量P ΔεΔ,然后分别取各点应变增量的平均值i εΔ,记录应变仪读数并填入表中,依次求出各点的应变增量实i εΔ.实实i E εσΔ=将实测应力值实σ与理论应力值理σ进行比较,以验证弯曲正应力公式。
四、实验步骤(一)、实验准备1、 按规定位置粘贴电阻应变计,焊线、防护(己由生产厂家准备好)。
2、 制定加载方案,四级加载:20Kg、40Kg、60Kg、80Kg。
3、 接通传感器和负荷显示器及电阻应变仪,预热10分钟。
4、 记录梁的截面尺寸,载荷作用点到支点距离及各应变计的位置。
见附表15、 加初载荷0P (一般取0P =10%max P 左右)估算max P ,记下初读数。
(二)、进行实验1、 均匀缓慢加载到初载荷0P ,记下各点应变的初始读数:后分级等量加载,每增加一级载荷,依次记录各点电阻应变片的应变值仪i ε,直到最终载荷。
实验至少重复两次。
见附表2 2、 按力值对照表分四级加载。
3、 做完实验后,卸掉载荷,仪器复原。
梁纯弯曲正应力测定实验(最全)word资料
梁纯弯曲正应力测定实验(一)实验目的*在承受纯弯曲的钢梁上,测取其横截面上各点的正应力,验证梁的正应力公式和观察应力的分布规律;*熟悉电测初步知识和测量方法。
(二)实验原理*试件、尺寸、设备——见系网页中“教学资源栏目”之“实验指导” *操作步骤、仪器使用(同上) (三)数据处理 *测量过程记录表*注:应力平均值(增量)计算:=E 理论值计算:zM yI σ∆⋅∆=,对应载荷增量∆F 所产生的弯矩:∆M=0.5∆F .a (四)思考题*弯曲正应力的大小与材料的弹性模量E 是否有关?*分析理论值计算与实验值产生的误差原因。
(列出可能的几种) *若在实验中出现与中性层对应的点的数值为“非零”,是什么原因?临床实验室定量测定室内质量控制一术语和定义1偏倚 bias试验结果偏离可接受参考值的系统偏离(带有正负号)。
2不精密度 imprecision一组重复测定结果的随机离散,其值由统计量定量表示为标准差或变异系数。
3质量控制quality control质量管理的一部分,致力于满足质量要求。
[GB/T 19000-2000,]4 质量控制策略 quality control strategy质控品种类、每种检测频次、放置的位置,以及用于质控数据解释和确定分析批是在控还是失控的规则。
5 随机误差 random error测量结果与在重复性条件下对同一被测量进行无限多次测量所得结果的平均值之差。
6 系统误差 systematic error在重复性条件下,对同一被测量进行无限多次测量所得结果的平均值与被测量的真值之差。
7 可报告范围 reportable range在仪器、试剂盒或系统的测定响应之间的关系,显示是有效的期间内试验值范围。
8 标准差 standard deviation观察值或测定结果中不精密度的统计度量。
变异性/离散的度量是总体方差的正平方根。
二质量控制的目的质量控制方法是用来监测检验方法的分析性能,警告检验人员存在的问题。
纯弯梁的弯曲应力测定实验报告
48 48 96 56 15 2 20 48
-61 -67 -12 8 -19 1 -25 -63 -59
62 64 12 6 19 5 25 69 64
9 平均ΔS(με) 4 (Δε=10-6ΔS) 平均Δ = E·Δε/MPa 0.84 1 -29.75 -6.25 kN,ΔM= 34.25 7.19
2 -45.5 -9.56 0.075 kN·m
0 50 10.5
0 -62.5 -13.1
9 64.75 13.6
载荷增量ΔP=
P · a= 2
4.计算结果及误差
测点 实验值Δ 实/MPa 理论值Δ 理/MPa 误差% 1 0.84 0 2 -6.25 -7.5 16.7% 3 7.19 7.5 4.13% 4 -9.56 -11.5 16.9% 5 10.5 -11.5 8.70% 6 -13.1 -15 12.7% 7 13.6 15 9.33%
5.作图与分析
(1)绘制梁的截面应力分布图:用实线代表实验测定结果;用虚线代表理论计算结果。
(2)试分析电测实验中,产生实验误差的主要因素。 1.加载位置不准确 2.荷载可能不精确 3.材料的各向异性、或者不均质 4.线路连接处接触不良,示数不稳定
纯弯梁的弯曲应力测定 一.实验目的 1. 掌握电测法的测试原理,学习运用电阻应变仪测量应变的方法 2. 测定梁弯曲时的正应力分布,并与理论计算结果镜像比较,验证弯梁正 应力公式。 二.实验设备 1. 钢卷尺 2. 游标卡尺 3. 静态电阻应变仪 4. 纯弯梁实验装置 三.实验原理 本 实 验 采 用 的 是 用 低 碳 钢 制 成 的 矩 形 截 面 试 件 ,实 验 装 置 如 图 所 示。 计 算 各 点 的 实 测 应 力 增 量 公 式 : 实i E 实i 计 算 各 点 的 理 论 应 力 增 量 公 式 : i
实验三 纯弯曲梁正应力测定
实验三 纯弯曲梁正应力测定一、 实验目的1.测定梁在纯弯曲时横截面上的正应力分布,验证平面假设理论和弯曲正应力公式。
2.学习电测应力实验方法。
二、 实验设备1.简支梁及加载装置。
2. YJ-31型静态电阻应变仪。
3.游标卡尺。
三、 实验原理如图3-1所示,求纯弯曲梁上某一截面上各点的应力。
其中y 1=0(中性层);y 2=10;y 3=10;y 4=15;y 5=15;y 6=20;y 7=20(单位: mm)根据弯曲梁的平面假设沿着梁横截面高度的正应力分布规律应当是直线。
为了验证这一假设,我们在梁的纯弯曲段内粘贴7片电阻应变片:1#、2#、3#、4#、5#、6#、7#,离中性层的距离在图中已标出,由应变仪测出读数即知道沿着梁横面高度的正应力分布规律。
材料力学中还假设梁的纯弯曲段是单向应力状态,为此在梁的上或下表面粘贴8#应变片,可测得8ε,根据μ=εε纵横,式中μ—梁材料的泊松比。
可由纵横εε计算得到μ',当μ近似等于μ'时,则证明梁在弯曲时是近似于单向应力状态的。
即梁的纵向纤维间无挤压的假设成立。
四、 实验步骤1.用游标卡尺测量尺寸,将梁放在实验台的两个支点上,用钢尺量梁的支点至力点的距离d 。
2.将各点的应变片和温度补偿片以半桥的形式接入YJ-31 型静态数字应变仪。
被测应变片接在AB 上,补偿片接在BC 上。
1.仪器操作步骤:根据选择的仪器型号见电阻应变仪介绍。
1) 用半桥单臂接法,接入被测试件的导线,Y 1~Y 7,被测试件导线接A 1~A 7、B 1~B 7补偿片接B 1~B 7、C 1~C 7。
图3-1 纯弯曲梁布片图被测点 6 4 2 1 3 5 7接线端子 1 2 3 4 5 6 72)分别调(1~7点)电阻平衡。
面板显示为0000(每次转换一个测量点,必须稳定2分钟后再调平衡或读出测量值)。
3)采用增量法加载,每次0.5kN。
注意不能超载。
0.5 kN 初载荷调零1.0 kN 读出应变值1.5 kN 读出应变值2.0 kN 读出应变值2.5 kN 读出应变值4)实验结束。
纯弯曲梁的正应力电测实验
纯弯曲梁的正应力电测实验一、实验目的1.用电测法测量单一材料的矩形截面梁在纯弯曲状态时其横截面上正应力的大小及分布规律,并与理论计算值比较,从而验证梁的弯曲正应力理论公式。
2.初步掌握电测法原理和静态电阻应变仪的使用方法。
二、实验装置和仪器1.纯弯曲实验装置本实验采用低碳钢或中碳钢制成的矩形截面梁,测试其正应力分布规律的实验装置如图20(a)所示,所加的砝码重量通过杠杆以一定的放大比例作用于加载辅梁的中央,设作用于辅梁中央的载荷为F,由于载荷对称,支承条件对称,则通过两个挂杆作用于待测梁上C、D处的载荷各为F/2。
由待测梁的内力图可知CD段上的剪力Q=0,弯矩为一常量M=2aF ,即梁的CD段处于纯弯曲状态。
图20 弯曲正应力实验装置及试样贴片位置图2.静态电阻应变仪3.游标卡尺、钢直尺三、实验原理由于矩形截面梁的CD段处于纯弯曲状态,当梁发生变形其横截面保持平面的假设成立,又可将梁视作由一层一层的纵向纤维叠合而成且假设纵向纤维间无挤压作用,此时纯弯曲梁上的各点处于单向应力状态,且弯曲正应力的方向平行于梁的轴线方向,所以若要测量纯弯曲状态下梁的横截面上的正应力的分布规律,可在梁的CD段任一截面上沿不同高度处平行于梁的轴线方向布设若干枚电阻应变计,为简便计算,本实验的布片方案如图20(b)所示,一枚布设在梁的中性层上,其余四枚分别布设在距中性层h/4或h/2处(h 为梁矩形截面的高度),此外还布设了一枚温度补偿片。
当梁受载后,电阻应变计随梁的弯曲变形而产生伸长或缩短,使自身的电阻改变。
通过力学量的电测法原理,利用电阻应变仪即可测出梁横截面上各测点的应变值ε实。
由于本实验梁的变形控制在线弹性范围内,所以依据单向虎克定律即可求解相应各测点的应力值,即σ实=E ·ε实,E 为梁材料的弹性模量。
实验采用“等增量法”加载,即每增加等量的载荷ΔF ,测定一次各点相应的应变增量Δε实,并观察各点应变增量的线性程度。
梁弯曲正应力电测实验报告
y1?=15mm;y2?=;y3=0cm;y4????;y5????15mm;E=210Gpa。
2442
23
抗弯曲截面模量WZ=bh/6惯性矩JZ=bh/12
(2)应变?记录:
(3)取各测点?值并计算各点应力:
??1=16×10;??2=7×10;??3= 0;??4=8×10;??5=15×10;??1=E?1=;??2=E??2=;??3=0;
二、实验仪器和设备
1、多功能组合实验装置一台;2、TS3860型静态数字应变仪一台;3、纯弯曲实验梁一根。4、温度补偿块一块。三、实验原理和方法
弯曲梁的材料为钢,其弹性模量E=210GPa,泊松比μ=。用手转动实验装置上面的加力手轮,使四点弯上压头压住实验梁,则梁的中间段承受纯弯曲。根据平面假设和纵向纤维间无挤压的假设,可得到纯弯曲正应力计算公式为:
图4-1
此值与理论公式计算出的各点正应力的增量即
?理?
?MyIZ
?pa2
进行比较,就可验证弯曲正应力公式。这里,弯矩增量?M?。
梁上各点的应变测量,采用1/4桥接线,各工作应变片共用一个温度补偿块。
四、实验步骤
1.记录实验台参数,设计实验方法。
2.准备应变仪:把梁上各测量点的应变片(工作应变片)按编号逐点接到电阻应变仪A、B接线柱上,将温度补偿片接到电阻应变仪接线柱上作公共补偿。
如果测得纯弯曲梁在纯弯曲时沿横截面高度各点的轴向应变,则由单向应力状态的虎克定律公式??E?,可求出各点处的应力实验值。将应力实验值与应力理论值进行比较,以验证弯曲正应力公式。
σ实=Eε
式中E是梁所用材料的弹性模量。
实
图3-16
为确定梁在载荷ΔP的作用下各点的应力,实验时,可采用“增量法”,即每增加等量的载荷ΔP测定各点相应的应变增量一次,取应变增量的平均值Δε
纯弯曲梁上正应力测量实验
纯弯曲梁上正应力测量实验一、实验目的1. 学习并掌握悬臂梁、在梁上测量正应力的原理和方法;2. 掌握应变片的使用方法,并能够对应变片测量结果进行处理和分析;3. 掌握数据测量和处理的方法。
二、实验原理1. 悬臂梁的基本原理悬臂梁是在一端固定,另一端悬挂自由的梁,通常用于测量其上部的受力情况。
当悬挂的重物作用在悬臂梁上时,梁会因受到弯曲而产生应力,该应力会在梁的顶端和底端产生反向的作用力,使得悬挂重物处的应力得以计算。
2. 在梁上测量正应力的原理和方法在梁上测量正应力的方法通常是利用应变片测量梁的应变,再通过材料的本构关系,将应变转换成应力。
通常情况下,对于悬臂梁而言,其应变受到压缩和拉伸的影响,因此需要使用两个应变片来分别测量这两个方向的应变。
3. 应变片的使用方法应变片通常是由两个细金属片组成的,其中一个片子是支撑物,用于将另一个片子粘贴到测量物体上。
应变片的测量原理是通过使用一个电桥,将应变片的电阻与一个标准电阻串联,进而测量应变片所处的电压。
这样,一旦应变片受到负载,其电阻发生变化,从而改变了电桥的输出电压。
最后,通过根据应变片材料的应变-电阻关系,得出测量值。
三、实验器材和材料2. 应变片;3. 电桥;4. 计算机和专业数据测量软件;5. 数据处理软件。
四、实验步骤1. 编写测量程序,将电桥的值与悬臂梁上的应变片数据记录下来;2. 使用数码示波器进一步测量电桥的输出电压,以确保精确的输入;3. 修改程序,以将使用应变片测量的应变转换为悬臂梁上的应力;4. 进行多组实验,并分别测量不同情况下悬臂梁的应变和应力;5. 通过悬臂梁的应变和应力,计算出悬挂重物的质量;6. 对实验数据进行处理和分析,撰写实验报告。
五、实验注意事项1. 在实验之前,必须一定要理解悬臂梁的测量原理和规律,并熟悉使用应变片进行测量的技术,以确保实验的准确性和可靠性;2. 实验中的数据处理要准确,需要了解数据处理的方法和技巧,以确保实验数据的准确性、真实性和可靠性;3. 实验的操作要小心谨慎,特别是接线和使用数码示波器等特殊器材的时候一定要严谨,以防止意外事故的发生。
纯弯曲梁正应力电测实验报告
纯弯曲梁正应力电测实验报告纯弯曲梁正应力电测实验是一种常用的材料力学实验方法,用于测量梁在弯曲过程中的正应力分布情况。
本实验通过加载施加在金属横截面上的外力,测量由于弯曲产生的电势差,从而得到梁在各个截面上的正应力大小。
下面是一份纯弯曲梁正应力电测实验报告的参考内容。
实验目的:1. 理解材料在弯曲过程中的正应力分布特性;2. 掌握纯弯曲梁正应力电测实验的原理和方法;3. 学习使用实验仪器和数据处理软件。
实验仪器:1. 弯曲实验台;2. 弯曲应变计;3. 电压采集仪;4. 电压放大器;5. 计算机。
实验原理:在纯弯曲梁实验中,通过加载施加在梁上的外力,梁发生弯曲变形。
根据材料力学理论,梁在弯曲过程中会产生正应力。
实验中利用弯曲应变计测量梁在各个截面上的应变大小。
弯曲应变计通过压电效应将应变转化为电荷,产生电势差。
通过电压采集仪和电压放大器将电势差放大并记录下来,就可以得到梁在各个截面上的正应力大小。
实验步骤:1. 将要进行实验的梁固定在弯曲实验台上,调整梁的位置和姿态,使其能够正常受力并产生弯曲变形;2. 将弯曲应变计安装在梁的截面上,保证其能够准确测量应变;3. 连接弯曲应变计和电压采集仪,调整采集仪的参数,使其能够正常采集电势差;4. 将电压采集仪与电压放大器连接,调整放大器的增益,保证能够得到合适范围的电压信号;5. 开始加载外力,在加载过程中,实时记录电压采集仪采集到的电势差数据;6. 加载外力达到一定值后停止,记录下此时的电势差数据。
数据处理:1. 将采集到的电势差数据导入计算机;2. 对电势差数据进行处理,根据电压放大器的增益和弯曲应变计的灵敏度,将电势差数据转换为应变数据;3. 根据应变计的位置和梁的材料参数,计算出各个截面上的应变值;4. 利用梁的几何参数和材料参数,计算出各个截面上的正应力大小。
实验结果:根据数据处理的结果,可以得到梁在各个截面上的正应力大小的分布情况。
通过绘制应力-位置曲线,可以直观地观察梁在弯曲过程中正应力的变化趋势,并分析其特点和规律。
实验五纯弯曲梁正应力实验
实验五纯弯曲梁正应⼒实验实验五纯弯曲梁正应⼒实验⼀、试验⽬的1、熟悉电测法的基本原理。
2、进⼀步学会静态电阻应变仪的使⽤。
3、⽤电测法测定钢梁纯弯曲时危险截⾯沿⾼度分布各点的应⼒值。
⼆、试验装置1、材料⼒学多功能实验装置2、CM-1C 型静态数字应变仪三、试验原理本试验装置采⽤低碳钢矩形截⾯梁,为防⽌⽣锈将钢梁进⾏电镀。
矩形截⾯钢梁架在两⽀座上,加载荷时,钢梁中段产⽣纯弯曲变形最⼤,是此钢梁最危险的截⾯。
为了解中段危险截⾯纯弯曲梁应⼒沿⾼度⽅向分布情况,采⽤电测法测出加载时钢梁表⾯沿⾼度⽅向的应变情况,再由σ实=E ε实得到应⼒的⼤⼩。
试验前在钢梁上粘贴5⽚应变⽚见图5—1,各应变⽚的间距为4h,即把钢梁4等分。
在钢梁最外侧不受⼒处粘贴⼀⽚R 6作为温度补偿⽚。
图5—1 试验装置⽰意图对于纯弯曲梁,假设纵向纤维仅受单向拉伸或压缩,因此在起正应⼒不超过⽐例极限时,可根据虎克定律进⾏计算:σ实=E ε实E 为刚梁的弹性模量,ε实是通过电测法⽤电阻应变仪测得的应变值。
四、电测法基本原理1、电阻应变法⼯作原理电测法即电阻应变测试⽅法是根据应变应⼒关系,确定构件表⾯应⼒状态的⼀种实验应⼒分析法。
将应变⽚紧紧粘贴在被测构件上,连接导线接到电桥接线端⼦上当构件受⼒构件产⽣应变应变⽚电阻值随之变化应变仪内部的惠斯登电桥将电阻值的变化转变成正⽐的电压信号电阻应变仪内部的放⼤、相敏、检波电路转换显⽰器读出应变量。
2、电阻应变⽚1)电阻应变⽚的组成由敏感栅、引线、基底、盖层和粘结剂组成,其构造简图如图5—2所⽰。
敏感栅能把构件表⾯的应变转换为电阻相对变化。
由于它⾮常敏感,故称为敏感栅。
它⽤厚度为0.002~0.005mm的铜合⾦或铬合⾦的⾦属箔,采⽤刻图、制版、光刻及腐蚀等⼯艺过程制成,简称箔式应变。
它粘贴牢固、散热性能好、疲劳寿命长,并能较好的反映构件表⾯的变形,使测量精度较⾼。
在各测量领域得到⼴泛的应⽤。
图5—2 电阻应变⽚构造简图2)电阻应变⽚种类电阻应变⽚按敏感栅的结构形状可分为:单轴应变⽚:单轴应变⽚⼀般是指具有⼀个敏感栅的应变⽚。
纯弯曲梁正应力电测实验报告
纯弯曲梁正应力电测实验报告一、实验目的本次实验旨在通过纯弯曲梁正应力电测实验,掌握梁的正应力计算方法以及电阻应变计的使用方法,并了解梁的受力特性和变形规律。
二、实验原理1.梁的受力特性当梁受到外力作用时,会产生内部应力和变形。
根据材料力学原理,内部应力可以分为正应力和剪应力。
在纯弯曲情况下,梁内部只存在正应力,且沿截面法线方向呈线性分布。
2.电阻应变计电阻应变计是一种常用的测量金属材料应变的仪器。
当金属材料发生形变时,其电阻值也会发生微小变化。
通过测量这种微小变化来计算金属材料的应变值。
3.纯弯曲梁正应力计算公式在纯弯曲情况下,梁内部只存在正应力。
根据受拉或受压状态下截面上某点处的正应力公式:σ = M*y/I其中,σ为该点处的正应力;M为作用于该点处剪跨截面上侧边缘的弯矩;y为该点到中性轴的距离;I为该截面的惯性矩。
三、实验器材和试件1.器材:纯弯曲梁实验台、电阻应变计、数字万用表等。
2.试件:长度为1.2m,宽度为20mm,厚度为2mm的钢板梁。
四、实验步骤1.将钢板梁放置在纯弯曲梁实验台上,并调整好实验台的支承距离。
2.将电阻应变计粘贴在梁上,保证其与梁表面紧密贴合,并接好电路。
3.通过旋钮调节实验台施加的力矩大小,使得钢板梁发生一定程度的弯曲变形,并记录下此时电阻应变计显示的电压值。
4.重复以上步骤,每次增加一定大小的力矩,直至达到最大载荷或者出现塑性变形等异常情况。
5.根据所得到的数据,计算出不同载荷下钢板梁各点处的正应力值,并绘制出正应力-距离曲线图和载荷-挠度曲线图。
五、实验结果分析1.正应力-距离曲线图通过计算所得到的正应力-距离曲线图,可以看出钢板梁内部正应力随着距离的增加而减小,且呈线性分布。
在最大载荷下,梁中心处的正应力最大,约为200MPa。
2.载荷-挠度曲线图通过实验数据计算得到的载荷-挠度曲线图,可以看出钢板梁的弯曲刚度随着载荷的增加而降低。
当达到最大载荷时,梁发生塑性变形并无法恢复原状。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
实验二、纯弯曲梁正应力电测实验
一、 实验目的
1、 电测法测定纯弯曲梁正应力分布规律。
2、验证纯弯曲梁正应力计算公式。
二、 实验装置与仪器
1、 纯弯曲梁实验装置。
2、 数字式电阻应变仪。
三、 实验装置与实验原理
1、实验装置
弯曲梁试验装置如图1所示。
它有弯曲梁
1,
定位板2,支座3,试验机架4,加载系统5,
两
端带万向接头的加载杆6,加载压头(包括φ16
钢珠)7,加载横梁8,载荷传感器9和测力
仪10等组成。
该装置有已粘贴好应变片的钢梁(其弹性模量2210m GN
E =)用来完成纯
弯曲梁正应变分布规律试验。
纯弯曲梁正应变分布规律试验
纯弯曲梁受力状态及有关尺寸见图2。
图 2
在梁的纯弯曲段内已粘贴好两组应变片,每组8片,分别为1~8号片和1*~8*号片,各片距中心层的距离在图3中已标出。
当梁受力变形后,可由应变仪测出每片应变片产生的应变,这样就可得到实测的沿梁横截面高度的正应变分布规律。
根据材料力学中纯弯曲梁的
平面假设,沿梁横截面高度的正应变分布规律应当是直线。
另外材料力学中还假设梁在纯弯曲段内是单向应力状态,为此,我们在梁的下
表面粘贴有与7号片和7*号片垂直的8号片和
8*号片,当梁受力变形后,可测得8ε和*
8ε,根 据泊松比纵横
εεμ=,可由78εε或*
*78εε计算得到 'μ,若'μ近似等于μ时,则证明梁纯弯曲段
内近似于单向应力状态。
2、实验原理
梁的纯弯曲段内,每片应变片所处状态是单向应力状态。
根据单向应力状态的虎克定律:
σ = E ε
可以计算出梁的纯弯曲段内每片应变片所处的应力。
注:该装置只允许加4KN 载荷,超载会损坏传感器。
