宽带城域网的特点和结构
城域网有哪些主要的用途及特点
城域网有哪些主要的用途及特点城域网是在一个城市范围内所建立的计算机通信网，城域网也有一定的使用方法及特点的。
以下是由店铺整理的城域网的内容，希望大家喜欢!城域网的定义城域网的典型应用即为宽带城域网，就是在城市范围内，以IP和ATM电信技术为基础，以光纤作为传输媒介，集数据、语音、视频服务于一体的高带宽、多功能、多业务接入的的多媒体通信网络。
宽带城域网能满足政府机构、金融保险、大中小学校、公司企业等单位对高速率、高质量数据通信业务日益旺盛的需求，特别是快速发展起来的互联网用户群对宽带高速上网的需求。
宽带城域网的发展经历了一个漫长的时期，从传统的语音业务到图像和视频业务，从基础的视听服务到各种各样的增值业务，从64 kb/s的基础服务到2.5 Gb/s、10 Gb/s等的租线业务。
随着技术的发展和需求的不断增加，业务的种类也不断发展和变化着。
目前我国逐步完善的城市宽带城域网已经给我们的生活带来了许多便利，高速上网、视频点播、视频通话、网络电视、远程教育、远程会议等等这些我们正在使用的各种互联网应用，背后正是城域网在发挥着巨大的作用。
局域网或广域网通常是为了一个单位或系统服务的，而城域网则是为整个城市而不是为某个特定的部门服务的。
建设局域网或广域网包括资源子网和通信子网两个方面，而城域网的建设主要集中在通信子网上，其中也包含两个方面：一是城市骨干网，它与中国的骨干网相连。
二是城市接入网，它把本地所有的联网用户与城市骨干网相连。
城域网的组成城域网络分为3个层次：核心层、汇聚层和接入层：核心层主要提供高带宽的业务承载和传输，完成和已有网络(如ATM、FR、DDN、IP网络)的互联互通，其特征为宽带传输和高速调度。
汇聚层的主要功能是给业务接入节点提供用户业务数据的汇聚和分发处理，同时要实现业务的服务等级分类。
接入层利用多种接入技术，进行带宽和业务分配，实现用户的接入，接入节点设备完成多业务的复用和传输。
城域网的特点传输速率宽带城域网采用大容量的Packet Over SDH传输技术，为高速路由和交换提供传输保障。
青岛电信宽带IP城域网的构建和分析
性， 并进一步提高了网络核心层的性能， 以及进一步提高了网络 的接入能力。 ２２ Ｉ 。 Ｐ地址优化 对于网络地址的规划，主要是考虑是否具有足够的公有 Ｉ Ｐ 地址。如果没有足够的公有 Ｉ 地址 ， Ｐ 在网络中就不可避免地需 要进行私有／ 公有 Ｉ 地址转换 ， Ａ 。 Ｐ 即Ｎ Ｔ 考虑到当前青岛城域网
性问题， 通过业务层优化 ， 可以对以太网用户的上网行为进行认
的公有地址资源比较紧张（ 当前共有 ３ 个 Ｃ类地址段）并兼顾 ２ ，
青岛城域网的地址规划现状 （ 全部采用私有 Ｉ Ｐ地址， 在出口处 统一进行地址转换） 本期工程北电网络建议， ， 在城域网内部采
用混合地址方案， 即采用私有和公有 Ｉ 地址的混合方案 ， Ｐ 在城
２ １ 网络结构与层次优化 ．
针对上面提到的现有网络在结构与层次上的问题 ，北电网 络建议将这三台 Ｐｓ ｏ ６０ ａ ｐｒ８０ 专门用于构建城域网的核心层 ， ｓ ｔ 同时，再增加 ３ Ｐｓ ｏ ６０ 台 ａ ｐｒ ８０ 作为这三个节点的汇聚层设 ｓ ｔ 备。此时， 宽带城域网的网络结构的示意图如图 ２ 所示。 通过以上改进，优化后的宽带网在整个网络的结构规划上
青岛 Ｉ 城域网的优化分为两个步骤进行： Ｐ 步骤一： 网络层 优化。网络层优化为本次项目的重点 ，主要解决上述三个方面 的问题。通过网络层优化， 以使整个城域网络在可靠性、 稳定性 和扩展性方面得到进一步的改善，为未来的业务层优化打下良 好的网络基础。 步骤二 ： 业务层优化。 在网络层优化完成的基础 上进行业务层优化。业务层优化主要解决以太网用户的无管理
维普资讯
络技术专栏
青 岛 电信 宽 带 Ｉ 域 网 的构 建 和 分 析 Ｐ城
宽带接入技术-IP城域网
一、宽带IP城域网的网络结构
• 核心层：是指将多个边缘汇聚层连接起来，为汇聚层网络(各业务汇聚节点) 提供数据的高速业务承载和交换通道，同时实现和国家骨干网互联，提供 城市的高速IP数据出口。核心层网络结构重点考虑可靠性、可扩展性和开 放性。核心层节点的数量，大城市一般控制在3~6个之间，其他城市一般 控制在2~4个之间。 核心节点原则上采用网状连接。考虑到IP网络的安全，一般每个IP宽 带城域网络应选择两个核心节点与CHINANET骨干网络路由器实现连接。
二、宽带IP城域网的实例解决方案
• 按照IP城域接入网络、骨干网络、运营支撑系统的安全可靠性设计要求， 提供安全可靠的IP城域网解决方案，它包括：
• 核心层NE80第五代路由器 • 汇聚层NE40通用交换路由器 • S8016、S6506R等第二代三层交换机 • 接入层MA5200系列的BAS(Broadband • Access Server，宽带接入服务器)
四、总结与思考
• 通过这次的学习，我们了解到IP城域网的网络结构及业务应用。
• 请大家思考一下，我们现在最主要用的IP城域网接入方式是哪种呢？日常 所见过的业务应用有哪些呢？
Thank you
谢谢
3) 远程教育、远程医疗 多媒体远程教育系统以视频/音频工业的最复杂的压缩和传送技术为基础，
城域网的核心层、汇聚层和接入层介绍docx

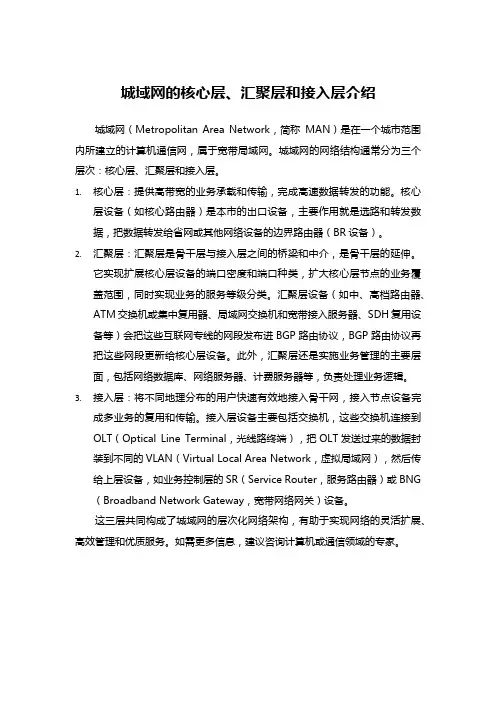

城域网的核心层、汇聚层和接入层介绍城域网（Metropolitan Area Network，简称MAN）是在一个城市范围内所建立的计算机通信网，属于宽带局域网。

城域网的网络结构通常分为三个层次：核心层、汇聚层和接入层。
1.核心层：提供高带宽的业务承载和传输，完成高速数据转发的功能。
核心层设备（如核心路由器）是本市的出口设备，主要作用就是选路和转发数据，把数据转发给省网或其他网络设备的边界路由器（BR设备）。
2.汇聚层：汇聚层是骨干层与接入层之间的桥梁和中介，是骨干层的延伸。
它实现扩展核心层设备的端口密度和端口种类，扩大核心层节点的业务覆盖范围，同时实现业务的服务等级分类。
汇聚层设备（如中、高档路由器、ATM交换机或集中复用器、局域网交换机和宽带接入服务器、SDH复用设备等）会把这些互联网专线的网段发布进BGP路由协议，BGP路由协议再把这些网段更新给核心层设备。
此外，汇聚层还是实施业务管理的主要层面，包括网络数据库、网络服务器、计费服务器等，负责处理业务逻辑。
3.接入层：将不同地理分布的用户快速有效地接入骨干网，接入节点设备完成多业务的复用和传输。
接入层设备主要包括交换机，这些交换机连接到OLT（Optical Line Terminal，光线路终端），把OLT发送过来的数据封装到不同的VLAN（Virtual Local Area Network，虚拟局域网），然后传给上层设备，如业务控制层的SR（Service Router，服务路由器）或BNG （Broadband Network Gateway，宽带网络网关）设备。
这三层共同构成了城域网的层次化网络架构，有助于实现网络的灵活扩展、高效管理和优质服务。
如需更多信息，建议咨询计算机或通信领域的专家。
