滑动变阻器
2024滑动变阻器说课稿范文
2024滑动变阻器说课稿范文今天我说课的内容是《滑动变阻器》，下面我将就这个内容从以下几个方面进行阐述。
一、说教材1、《滑动变阻器》是物理课程的一部分，属于高中物理教材的一单元。
它是在学生已经学习了电流、电阻等基础知识的基础上进行教学的，是电路学习中的重要知识点，而且滑动变阻器在电子设备中有着广泛的应用。
2、教学目标根据新课程标准的要求以及教材的特点，结合学生的学习需求，我制定了以下三点教学目标：①认知目标：理解滑动变阻器的原理和结构，掌握滑动变阻器的使用方法和应用领域。
②能力目标：能够运用滑动变阻器解决电路中的问题，培养学生的实际应用能力。
③情感目标：培养学生对电子技术的兴趣和热爱，激发学生学习物理的积极性。
二、说教法学法在教学内容的引入、探究、练习和总结等环节，我将采用启发式教学法和问题导向教学法，通过设计问题和情景引发学生的思考和探究，培养学生的自主学习和合作学习能力。
三、说教学准备在教学过程中，我将准备滑动变阻器的实物和示意图，以便在讲解和探究时进行直观呈现。
同时，我也将准备一些实例问题，供学生在练习环节进行实际操作和思考。
四、说教学过程教学过程将分为引入、探究、练习和总结四个环节。
1.引入我将以一个问题引入新知：“在电子设备中，为什么要使用滑动变阻器？”通过让学生思考和讨论，引发他们对滑动变阻器的好奇和兴趣，为后续的学习奠定基础。
2.探究我将通过实物和示意图展示滑动变阻器的结构和工作原理，让学生观察和分析，引导学生发现滑动变阻器的特点和作用。
同时，我将设计一些实例问题，让学生运用滑动变阻器解决电路中的问题，培养学生的实际操作能力。
3.练习在这个环节，我将设计一些练习题，让学生运用滑动变阻器解决电路中的问题。
我将组织学生进行小组合作，通过交流和讨论，帮助他们解决问题，提高他们的合作学习能力和解决问题的能力。
4.总结在本节课的总结中，我将让学生回顾所学的知识点，并提出一个问题：“滑动变阻器在日常生活中还有哪些应用？”通过让学生思考和讨论，激发他们对滑动变阻器应用的兴趣和想象力，进一步加深对知识的理解和应用。
滑动变阻器
演示视频
一、滑动变阻器的构造
“10Ω”:变阻器阻值的变化范围是0到10 1．几部分组成，每部分是由什么材料做的？ Ω，(它 的最大电阻值就是10Ω)； 2．这些部分是怎样组合在一起的？ “2A”:它允许通过的“最大电流”为2A。 3．有几个接线往？连入电路后电流的路径如何？ 金属杆 金属滑片 4．它铭牌上标志有什么？ 接线柱 10Ω 2 A
分析：若滑片向右滑动时，PA变 长 ，电阻 变 大 ，灯泡变 暗 ，电流表示数变 小 。
3 同时连接了下面两个接线柱AB，此 时滑动变阻器的电阻丝 全部 接入电路。
此时电阻 最大 ，灯泡最 暗 ，电流表 示数最 小 。滑动变阻器 没有 调节作用。
4 同时连接了上面两个接线柱CD，此 时滑动变阻器的电阻丝 没有 接入电路。
铅笔芯也有电阻，能否用铅笔芯来改变 小灯泡的亮暗？如何连接电路呢？
亮
暗
铅笔芯是如何改变小灯泡亮暗的？
电压不变时：电阻减小，电流增大；
电阻增大，电流减小．
舞台剧要开始了，台 上的照明灯由明变暗， 把人们带入剧情 现在请同学们设想一 下，在不改变电压的 情况下，有没有什么 方法使灯泡由亮变暗 滑动变阻器为什么能使 小灯泡的亮度发生变化 呢？ 我们先看看它的构造吧
为什么调节旋钮开关时，灯泡的亮度会变化？
滑动变阻器
实物图
结构示意图
电路符号
三、探究：如何利用滑动变阻器改变灯泡的亮暗
1 当滑动变阻器接入CB或DB两个接 线柱，接入电路的部分是 PB 段。
分析：若滑片向右滑动时，PB变 短 ，电阻 变 小 ，灯泡变 亮 ，电流表示数变 大 。
2 当滑动变阻器接入CA或DA两个接 线柱，接入电路的部分是 PA 段。

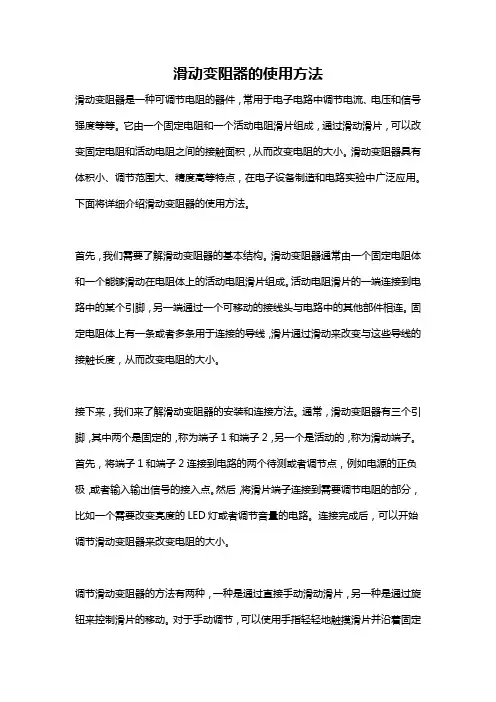

滑动变阻器的使用方法
滑动变阻器的使用方法滑动变阻器是一种可调节电阻的器件，常用于电子电路中调节电流、电压和信号强度等等。
它由一个固定电阻和一个活动电阻滑片组成，通过滑动滑片，可以改变固定电阻和活动电阻之间的接触面积，从而改变电阻的大小。
滑动变阻器具有体积小、调节范围大、精度高等特点，在电子设备制造和电路实验中广泛应用。
下面将详细介绍滑动变阻器的使用方法。
首先，我们需要了解滑动变阻器的基本结构。
滑动变阻器通常由一个固定电阻体和一个能够滑动在电阻体上的活动电阻滑片组成。
活动电阻滑片的一端连接到电路中的某个引脚，另一端通过一个可移动的接线头与电路中的其他部件相连。
固定电阻体上有一条或者多条用于连接的导线，滑片通过滑动来改变与这些导线的接触长度，从而改变电阻的大小。
接下来，我们来了解滑动变阻器的安装和连接方法。
通常，滑动变阻器有三个引脚，其中两个是固定的，称为端子1和端子2，另一个是活动的，称为滑动端子。
首先，将端子1和端子2连接到电路的两个待测或者调节点，例如电源的正负极，或者输入输出信号的接入点。
然后，将滑片端子连接到需要调节电阻的部分，比如一个需要改变亮度的LED灯或者调节音量的电路。
连接完成后，可以开始调节滑动变阻器来改变电阻的大小。
调节滑动变阻器的方法有两种，一种是通过直接手动滑动滑片，另一种是通过旋钮来控制滑片的移动。
对于手动调节，可以使用手指轻轻地触摸滑片并沿着固定电阻体滑动，听到“滋滋”声或者感觉到电阻的变化，这时候滑动变阻器的电阻值就会随之改变。
通过这种方式，可以在电路中调节电流、电压和信号强度等。
对于旋钮调节，只需通过顺时针或者逆时针旋转旋钮即可改变滑片的位置，从而改变电阻的大小。
在使用滑动变阻器时，我们需要注意以下几点。
首先，滑动变阻器的滑片移动的范围是有限的，一般为电阻体的一半或者三分之一。
过度地拉扯滑片可能会损坏器件，所以在使用时一定要小心。
其次，滑动变阻器通常具有一定的额定功率，如果超过了其额定功率，可能会导致电阻发热，甚至烧毁。
什么是滑动变阻器它在电路中的作用是什么
什么是滑动变阻器它在电路中的作用是什么滑动变阻器是一种电子元件，通常由一条可导电材料制成，例如碳，铁，铜或其他合金材料。
它具有两个电极，同时还有一个滑动接点，可以在电阻条上滑动。
滑动变阻器在电路中扮演着重要的作用，下面我将详细介绍其功能和应用。
一、滑动变阻器的作用滑动变阻器用来控制电路中的电阻值。
通过滑动接点在电阻条上的位置调整，我们可以改变电路中的电阻值，从而实现对电流、电压和功率的控制。
滑动变阻器常用于电子设备和电路中，具有以下几个主要的作用：1. 调节器件电阻：根据需要，我们可以通过移动滑动接点来改变电路中的电阻值。
这对于调节电路的性能和功能非常重要，例如调节音量、明暗度、速度等。
2. 分压器：滑动变阻器可以被用作分压器，将输入电压分成不同的部分输出。
通过改变滑动接点的位置，我们可以选择所需的输出电压，以满足特定的电路要求。
3. 电位器：滑动变阻器可以用作电位器，用于调整电路中的电位。
通过移动滑动接点，我们可以改变电位的大小，从而实现电路的稳定性和平衡性。
4. 控制电流：滑动变阻器可以调整电路中的电流值。
通过改变电阻值，我们可以控制电流的大小，使其符合特定要求。
这在电子设备和电路中非常常见，例如调光灯和电机控制。
二、滑动变阻器的应用滑动变阻器广泛应用于各种电子设备和电路中，以满足不同的需求。
下面是一些常见的应用领域：1. 声音控制：滑动变阻器可用作音量控制器，通常用于调节音响系统、电视等设备的音量大小。
通过移动滑动接点，我们可以改变电路的电阻值，从而控制音量的大小。
2. 光控电路：滑动变阻器也可以用于光控电路，例如调光灯。
通过滑动接点的位置调整电路中的电阻值，可以实现对光照强度的调节，从而控制灯光的明暗度。
3. 电机控制：滑动变阻器常用于电机控制电路中，通过控制电路中的电阻值来控制电机的转速和运行状态。
这在工业控制和机械领域中非常常见。
4. 电子仪器：滑动变阻器也广泛应用于各种电子仪器和测量设备中。
滑动变阻器在生活中的应用
滑动变阻器在生活中的应用滑动变阻器是一种可以调节电阻大小的电子元件，它在生活中有着广泛的应用。
本文将从几个方面介绍滑动变阻器在生活中的应用。
滑动变阻器在灯光调节中起到了重要的作用。
我们经常可以看到家中的台灯、落地灯等都有亮度调节的功能，这就是通过滑动变阻器来实现的。
通过调节滑动变阻器的滑动位置，可以改变电路中的电阻大小，从而控制灯的亮度。
这样，我们就可以根据实际需要来调节灯光的明亮程度，既方便又节能。
滑动变阻器在音量调节中也发挥着重要的作用。
无论是家庭音响、电视机还是手机、耳机等，都可以通过滑动变阻器来调节音量大小。
通过滑动变阻器控制电路中的电阻，可以改变音频信号的大小，从而实现音量的调节。
这样，我们就可以根据自己的喜好来调整音量，享受更好的音乐、电影和通话体验。
除了灯光调节和音量调节，滑动变阻器还在温度调节中发挥着重要作用。
例如，家中的电热水器、电饭煲、电磁炉等都可以通过滑动变阻器来控制温度。
通过调节滑动变阻器的滑动位置，可以改变电路中的电阻，从而控制加热元件的功率，进而调节温度。
这样，我们可以根据需要来调节水温、食物的烹饪温度，使得家居生活更加方便和舒适。
滑动变阻器还广泛应用于调节电子设备的亮度和对比度。
例如，电视机、电脑显示器等都可以通过滑动变阻器来调节屏幕的亮度和对比度。
通过调节滑动变阻器的滑动位置，可以改变电路中的电阻，从而控制背光灯的亮度，调节显示器的亮度和对比度。
这样，我们可以根据实际需求来调整屏幕显示效果，使得图像更加清晰、细腻。
滑动变阻器还可以应用于电子游戏手柄中。
游戏手柄上的摇杆和扳机按钮都是通过滑动变阻器来实现的。
通过滑动摇杆和扳机按钮，可以改变滑动变阻器的滑动位置，从而改变电路中的电阻。
这样，游戏玩家可以通过不同程度的按压和摇动来实现游戏角色的移动、攻击等动作，增加游戏的乐趣和真实感。
滑动变阻器在生活中有着广泛的应用。
它可以在灯光调节、音量调节、温度调节、显示器调节和游戏手柄等方面发挥重要作用。
滑动变阻器
滑动变阻器的原理和作用_滑动变阻器的接法滑动变阻器在电路中是一个限流元件，它是通过改变电路中电阻的阻值来改变线路中的电流大小。
具体来研究与实验中用的比较多。
在电路分析实验时，滑动变阻器可以做为一个定值电阻，也可以作为一个变值电阻。
滑动片左右滑动来改变接入电路中金属丝的长短，从而来改变阻值，其阻值跟电阻丝的长度、横截面积还有材质是有关的。
滑动变阻器的作用1、保护电路，即连接好电路，电键闭合前，应调节滑动变阻器的滑片P，使滑动变阻器接入电路部分的电阻最大。
2、通过改变接入电路部分的电阻来改变电路中的电流，从而改变与之串联的导体（用电器）两端的电压。
滑动变阻器的接法1、接入AC、AD二端时，滑片左移动时电阻线长度变小，电阻变小，电流变大；向左滑动时电流则变小。
2、接入BC、BD二端时，滑片向左移动时电阻线长度变长，电阻变大，电流变小；向左滑动时电流则变大。
3、接入CD二端刚是短路状态；接入AB二端则是最大阻值。
此时滑动不能改变阻值及电流。
滑动变阻器的注意事项1、使用前要根据滑动变阻器的具体规格，不仅阻值要符合，电流也必须小于允许通过的最大电流。
2、连接方式必须要为“一上一下”，即AC、AD或BC、BD。
3、通电前，要把滑动变阻器的阻值调到最大。
应用：滑动变阻器的两种接法在高考物理实验题中，我们多次考查滑动变阻器的两种接法──分压式与限流式。
但虽多次考查，仍有很多学生出错。
为什么会出现这一现象？主要原因是学生没有掌握好两种连接方式的特点及作用，遇到具体问题时不知道该如何连接。
一、限流式连接方式的特点滑动变阻器用作限流时，其连接如图1所示。
它是把滑动变阻器串联在电路中，用以控制或调节电路中的电流。
使用时，连接滑动变阻器的导线应分别接金属杆一端和电阻线圈一端的接线柱。
此电路中，待测电阻Rx两端电压的调节范围约为E·Rx/（R+Rx）和E之间。
二、分压式连接方式的特点滑动变阻器用作分压时，其连接如图2所示。
滑动变阻器实验报告
滑动变阻器实验报告滑动变阻器实验报告一、引言滑动变阻器是一种常见的电子元件，用于调节电路中的电阻值。
通过滑动变阻器的滑动片在电阻器上滑动，可以改变电路中的电阻值，从而实现对电流和电压的控制。
本实验旨在通过实际操作滑动变阻器，了解其工作原理和应用。
二、实验目的1. 理解滑动变阻器的结构和工作原理；2. 掌握滑动变阻器的使用方法；3. 研究滑动变阻器在电路中的应用。
三、实验器材和方法1. 实验器材：滑动变阻器、电源、电压表、电流表、导线等；2. 实验方法：a. 搭建滑动变阻器电路：将电源的正极与滑动变阻器的一端相连，将电源的负极与滑动变阻器的另一端相连，再将电流表和电压表分别与滑动变阻器的两端相连；b. 调节滑动变阻器的滑动片位置，观察电流表和电压表的变化；c. 记录实验数据。
四、实验结果与分析在实验中，我们通过调节滑动变阻器的滑动片位置，观察到电流表和电压表的变化。
实验数据表明，滑动变阻器的滑动片位置与电路中的电流和电压呈线性关系。
当滑动片位于滑动变阻器的一端时，电流为最大值，电压为最小值；当滑动片位于滑动变阻器的另一端时，电流为最小值，电压为最大值。
这一结果符合滑动变阻器的工作原理。
滑动变阻器由一条可滑动的电阻丝和两个固定的接线端子组成。
滑动片连接在电阻丝上，通过滑动片在电阻丝上的滑动，改变电路中的电阻值。
当滑动片接触到电阻丝的一端时，电流只能通过电阻丝的这一部分，电阻值最小，电压也是最小的；当滑动片接触到电阻丝的另一端时，电流可以通过整个电阻丝，电阻值最大，电压也是最大的。
滑动变阻器在电路中有广泛的应用。
例如，在音量控制电路中，滑动变阻器可以用来控制音量的大小；在调光电路中，滑动变阻器可以用来调节灯光的亮度。
通过调节滑动变阻器的位置，可以实现对电路中电流和电压的精确控制。
五、实验总结通过本实验，我们深入了解了滑动变阻器的结构和工作原理，掌握了滑动变阻器的使用方法，并研究了其在电路中的应用。
我们发现滑动变阻器可以灵活地控制电路中的电流和电压，具有很大的实用价值。
滑动变阻器 的相关计算
如图所示,电阻R=30欧,闭合开关,当滑动变阻器滑片P从 一端滑至另一端时,电压表的示数变化范围为12V~18V,则 下列说法中正确的是 A.滑动变阻器的最大阻值为20欧 B.滑动变阻器的最大阻值为10欧 C.电流表最小读数为0.3A D.电流表最大读数为0.6A
如图11所示的电路中,电源电压保持不变,R1为定值电阻,R2 是滑动变阻器,当滑片P从一端移动到另一端时,电压表示数 的变化范围是0~3V,电流表示数的变化范围是1~2A. （1）滑动变阻器R2的最大电阻 （2）电源电压 （3）R1的阻值
1.5分
2分
———
组
VS
———
组
其他组准备在VS组答错的情况下 抢答 2分
例1如图所示电路，电流表的量程为0-0.6A，电压表的量 程为0-3V，定值电阻R1阻值为10Ω，R2的最大阻值为50Ω， 电源电压为6V．开关S闭合后，在保证电流表、电压表不 被烧坏的情况下，滑动变阻器允许接入电路的最小电阻 值为______Ω． 方法一：一电表满偏，考虑另一电表是否 超过量程 当电压表的示数U1=3V时，电路中的 电流： I=U1/R1=3V/10Ω=0.3A＜0.6A 所以，此时变阻器接入电路中的 电阻最小，电路中的总电阻：
如图甲所示电路，电源电压为6V不变，滑动变阻器的 滑片P从a端移动到b端，定值电阻R 1 两端的电压随滑 动变阻器R 2 阻值变化的图象如图乙所示．问： （1）当R 2 为10Ω时，电压表的示数是多少？ （2）当电压表示数为2V时，R 1 的阻值是多少？ （3）滑动变阻器的滑片P在b端时，电阻R 1 的电流和 电压分别是多少 ？
组
其他组准备在VS组答错的情况下 抢答 2分
如图所示电路，已知电流表的量程为0～0.6A，电压流表的量 程为0～3V，定值电阻阻值为10Ω滑动变阻器R2的最大阻值为 30Ω，电源电压为6V，开关S闭合后，在滑动变阻器滑片滑动 过程中，保证电流表、电压表不被烧坏的情况下（ B ） A．滑动变阻器滑片允许滑到最左端 B．电压表最小示数是1.5V分压电路，R2最大时，电压表示数最小 C．电路中允许通过的最大电流是0.6A D．滑动变阻器滑片移动过程中，电流表先达到最大量程
滑动变阻器的实验报告
滑动变阻器的实验报告滑动变阻器的实验报告引言：滑动变阻器是一种常见的电子元件，它可以通过滑动滑片改变电阻值。
在电子电路实验中，滑动变阻器被广泛应用于电流调节、电压分压等功能。
本实验旨在通过实际操作，了解滑动变阻器的工作原理和应用。
实验目的：1. 掌握滑动变阻器的基本结构和原理；2. 了解滑动变阻器在电路中的应用；3. 学习使用滑动变阻器进行电阻调节。
实验器材：1. 滑动变阻器；2. 直流电源；3. 电流表；4. 电压表；5. 电阻箱；6. 连接线。
实验步骤：1. 将滑动变阻器、直流电源、电流表和电压表依次连接起来，形成一个简单的电路。
2. 调节滑动变阻器的滑片位置，观察电流表和电压表的读数变化。
3. 将电阻箱接入电路，改变电路中的总电阻，再次调节滑动变阻器的滑片位置，观察电流表和电压表的读数变化。
实验结果：通过实验观察，我们可以得出以下结论：1. 当滑动变阻器的滑片位置靠近一端时，电阻值较大，电流和电压的读数较小；2. 当滑动变阻器的滑片位置靠近另一端时，电阻值较小，电流和电压的读数较大；3. 当电路中的总电阻增大时，电流和电压的读数减小，反之亦然。
实验分析：滑动变阻器的工作原理是通过滑动滑片，改变电阻器的有效长度，从而改变电路中的总电阻。
当滑片靠近一端时，有效长度较长，电阻值较大；当滑片靠近另一端时，有效长度较短，电阻值较小。
因此，滑动变阻器可以用来调节电流和电压的大小。
在实验中，我们通过改变滑片位置，观察电流表和电压表的读数变化，验证了滑动变阻器的工作原理。
实验结果与理论相符，证明了滑动变阻器在电路中的有效性。
实验应用：滑动变阻器在电子电路中有广泛的应用。
例如，在电源调节电路中，滑动变阻器可以用来调节输出电压的大小；在电流限制电路中，滑动变阻器可以用来限制电流的大小。
此外，滑动变阻器还可以用于电压分压、电流分流等功能。
结论：通过本次实验，我们深入了解了滑动变阻器的工作原理和应用。
滑动变阻器作为一种常见的电子元件，在电路中具有重要的作用。
滑动变阻器滑片移动规律
滑动变阻器滑片移动规律滑动变阻器滑片移动规律一、摘要滑动变阻器是现代电子工业中常用的控制元件，它一般由滑片、滑槽、灵敏电阻片、送线轮等部分组成，其工作原理是依靠滑片沿滑槽移动而改变接触点之间的阻值。
本文结合实验，对滑动变阻器滑片的移动性能进行研究，并分析出运动的规律。
二、介绍滑动变阻器是一种采用变阻原理来控制电路的变压器。
它通常由滑片、滑槽、灵敏电阻片、送线轮等部分组成。
滑片沿滑槽移动时，可改变接触点之间的阻值，从而控制电路的功率。
滑动变阻器的工作原理是基于电压法则：当滑片在滑槽中的位置改变，变阻器内部接点之间的电压也随之改变，进而改变两接点之间的电流，从而控制电路的功率。
三、实验原理滑动变阻器的移动性能往往是由其结构和材料决定的，本文将就滑动变阻器的移动性能进行测试。
实验中，滑动变阻器的滑片以匀速移动，通过改变它的位置来实现变阻器的工作效果。
滑片的移动轨迹被记录在圆形纸片上，通过观察轨迹，就可以了解滑片的移动性能。
四、实验结果经实验，可得到滑动变阻器滑片的移动规律如下：（1）滑片从初始状态开始，随着滑片移动的距离增大，电流ad 增大，电阻变小，从而达到改变电路中的电压和电流的目的。
（2）滑片在滑动过程中，随着其移动距离的增大，电阻也会继续变小，但是当滑片运动到一定距离时，电阻值会出现反弹效应，然后开始稳定，变化缓慢。
（3）在实验过程中，滑片的位置不断变化，但其变化范围是有限的，即在滑槽的开始处至结束处：当位置到达滑槽结束处时，再往前运动时，电阻值不再发生变化。
五、结论本文对滑动变阻器的滑片运动性能进行了实验研究，得出移动的规律如下：滑片从初始状态开始，随着其移动的距离越大，电流和电阻也随之变化；滑片在移动过程中，电阻会出现反弹效应；滑片的变化范围是有限的，当位置到达末端时，电阻值不再发生变化。
滑动变阻器说课稿
滑动变阻器说课稿一、引言滑动变阻器作为一种常见的电子元件，在电路中起到调节电流和电压的作用。
本文将从滑动变阻器的定义、结构、工作原理、应用场景等方面进行详细介绍。
二、滑动变阻器的定义滑动变阻器，又称为可变电阻器或电位器，是一种能够调节电阻值的元件。
它由固定电阻和滑动触点组成，通过滑动触点在固定电阻上的位置来改变电阻值。
三、滑动变阻器的结构滑动变阻器主要由以下几个部分组成：1. 固定电阻体：由导电材料制成的固定电阻，通常是一条细长的线圈或一片薄膜。
2. 滑动触点：通常是一个金属片或碳块，能够在固定电阻体上滑动，改变接触位置。
3. 引线端子：用于与电路连接的金属引线，通常有三个引线，分别是两个固定电阻体的端点和一个滑动触点的引线。
四、滑动变阻器的工作原理滑动变阻器的工作原理基于电阻的变化。
当滑动触点与固定电阻体的接触位置改变时，电阻值也会相应改变。
当滑动触点与某个固定电阻体的端点接触时，相当于将该固定电阻体排除在电路之外，电阻值为无穷大；当滑动触点与另一个固定电阻体端点接触时，相当于将该固定电阻体接入电路，电阻值为固定电阻体的电阻值。
通过滑动触点在固定电阻体上的滑动，可以实现连续调节电阻值的功能。
五、滑动变阻器的应用场景滑动变阻器广泛应用于各种电子设备和电路中，常见的应用场景包括：1. 电子音量调节器：滑动变阻器可以用于调节音频设备的音量大小，通过改变电阻值来控制音量的大小。
2. 亮度调节器：滑动变阻器可以用于调节灯光设备的亮度，通过改变电阻值来控制灯光的亮度。
3. 温度调节器：滑动变阻器可以用于调节温度设备的温度，通过改变电阻值来控制温度的大小。
4. 电子测量仪器：滑动变阻器可以用于电子测量仪器中的电阻测量和校准，通过改变电阻值来实现准确的测量和校准。
5. 电子调谐器：滑动变阻器可以用于电子设备的调谐功能，通过改变电阻值来调整频率和信号的强度。
六、总结滑动变阻器是一种常见的电子元件，通过滑动触点在固定电阻体上的位置改变电阻值，实现对电流和电压的调节。
滑动变阻器知识点
滑动变阻器知识点1. 什么是滑动变阻器？（150字）滑动变阻器，也被称为滑动电阻器或可变电阻器，是一种被设计用来改变电路中电阻大小的电子元件。
它通常由一个固定电阻和一个滑动触点组成，使得触点可以沿着固定电阻的表面滑动。
通过改变滑动触点在固定电阻上的位置，可以改变电路中的电阻值，从而实现对电流和电压的控制。
滑动变阻器通常通过旋钮或滑块来改变电阻值。
滑动变阻器广泛应用于各种电子设备和电路中，例如音量控制器、亮度调节器、变频器和模拟电路等。
它的优点在于调节方便、精度高、可靠性好。
在电路设计和实验中，滑动变阻器可以提供对电路参数的灵活调节和测试。
2. 滑动变阻器的结构（200字）滑动变阻器的结构通常包括一个固定电阻和一个滑动触点。
固定电阻一般由一个导电材料制成，例如碳膜电阻、金属膜电阻或导线绕组。
它通常是一个线性或非线性的电阻，在固定电阻的表面上有一系列的电阻值。
滑动触点是滑动变阻器的关键部件，它通常由一个导电材料制成，例如碳、金属或碳复合材料。
滑动触点可以沿着固定电阻的表面滑动，并与固定电阻产生接触。
通过改变滑动触点在固定电阻上的位置，可以改变电路中的电阻值。
滑动变阻器的外部结构通常有旋钮和滑块两种形式。
旋钮是一种带有固定刻度的圆盘，通过旋转来改变滑动触点的位置。
滑块则是一种可以上下或左右滑动的杆状装置，通过滑动来改变触点的位置。
这两种结构在不同的应用场合下都有广泛的使用。
3. 滑动变阻器的工作原理（250字）滑动变阻器的工作原理可以通过电阻分压和驱动电流来解释。
当滑动变阻器用于电路的分压器时，固定电阻内部的电压根据欧姆定律可以得出：V = I * R，其中V是触点处的电压，I 是电流，R是滑动触点与电源和接地之间的电阻。
通过滑动触点的移动，改变滑动触点与电源和接地之间的电阻，从而改变触点处的电压。
当滑动触点在固定电阻的中点时，触点处的电压是固定电压的一半。
当滑动触点向电源端或接地端移动时，触点处的电压会相应增加或减小。
滑动变阻器
1．工作原理：改变接入电路中电阻线的长度来 改变接入电阻，从而改变电流。
（3）实验：用滑动变阻器改变小灯泡的亮度 连接滑动变阻器
接通电路前应将滑片放到什么位置上？回 答课本上的问题。请画电路图
四、变阻器的应用即 生活中的变阻器
电位器
电位器
练一练
汽车油量表原理
（4）实验：用滑动变阻器控制电阻两端的电压 连接电路
想想做做
铅笔芯
能改变接入电路中电阻大小的元件叫做变阻器。
一、物理实验室变阻器
滑动变阻器
电阻箱
二、滑动变阻器
1．工作原理：改变接入电路中电阻线的长度来 改变接入电阻，从而改变电流。
2．图示 （1）实物图：
（2）实物图可简化：
பைடு நூலகம்
（1）滑动变阻器的使用方法： “一上一下”。
同上：相当于一根导线，电阻几乎为0 同下：相当于定值电阻
S
闭合开关S，调节滑 动变阻器的滑片，使定值 电阻R两端的电压成整数 倍地变化。
换用不同的定值电阻，使电阻成整数倍地变 化，闭合开关S，调节滑动变阻器的滑片，保持每 次接入的定值电阻两端的电压不变。
三、电阻箱
能表示出阻值的变阻器。
旋钮式电阻箱
内部结构
演示实验
1．观察调光灯亮度变化
2．倾听音箱音量的变化
课堂小结
1．能改变接入电路中电阻大小的元件叫做变 阻器。
2．滑动变阻器通过改变接入电路中电阻线 长度来改变接入电阻，从而改变电流，应串联在 电路，接线注意 “一上一下” 。
3．电位器是变阻器在生活中的应用。
九年级滑动变阻器知识点
九年级滑动变阻器知识点滑动变阻器是电路中常见的电子元件之一，它具有调节电流或电压的功能。
在九年级的物理学习中，我们需要了解滑动变阻器的工作原理、结构、使用方法以及相关的实验内容。
本文将详细讲解滑动变阻器的相关知识点。
一、滑动变阻器的工作原理滑动变阻器的工作原理基于电阻调节的原理。
它由一个可滑动的滑片和两个固定的电阻端点组成。
滑片在滑轨上移动，当滑片与电阻器连接时，电流可以通过滑片和滑轨之间的接触面，从而改变电阻的大小。
二、滑动变阻器的结构滑动变阻器一般由滑轨、滑块和外壳组成。
滑轨通常由导电材料制成，能够导电并具有一定的耐磨性。
滑块是连接电路和滑轨的组件，通常由金属制成。
外壳则起到保护电路和固定滑轨的作用，通常由塑料等绝缘材料制成。
三、滑动变阻器的使用方法1. 电路中的调节元件滑动变阻器可以作为电路中的调节元件，通过滑动滑块改变电阻的大小，从而调节电路中的电流或电压。
例如，在调节亮度的电路中，我们可以通过滑动变阻器来控制电流的大小，从而改变灯泡的亮度。
2. 实验中的测量元件滑动变阻器还可以作为实验中的测量元件，用于测量电路中的电阻大小。
通过滑动滑块，将滑动变阻器与待测电阻相连，可以根据滑块位置读取电阻的数值。
四、滑动变阻器的实验内容1. 测量滑动变阻器的电阻实验中，我们可以使用万用表或电表来测量滑动变阻器的电阻。
首先，将测量仪器的两个探针分别连接到滑动变阻器的两个固定端点上。
然后，通过滑动滑块，记录不同位置下的电阻数值。
2. 调节电路中的电阻通过搭建简单的电路，我们可以利用滑动变阻器调节电路中的电阻大小。
例如，在LED灯的电路中，我们可以通过滑动变阻器来改变电流的大小，从而控制灯光的亮度。
3. 观察电流与电压的关系实验中，我们可以将滑动变阻器与电源和电流表相连，观察滑动变阻器位置改变时电流的变化情况。
通过记录不同位置下的电流数值，我们可以得到电流与电阻之间的关系。
总结：滑动变阻器是电路中常见的调节元件，具有调节电阻的功能。
滑动变阻器的应用场景
滑动变阻器的应用场景
滑动变阻器是一种常见的电子元件，它的应用场景非常广泛。
下面，我将从不同领域的角度，为大家介绍滑动变阻器的应用。
1. 声音调节器
滑动变阻器被广泛应用于声音调节器中。
无论是音响设备、收音机，还是电视机、汽车音响等，都需要通过滑动变阻器来控制音量大小。
通过滑动变阻器的滑动位置，可以调节电流的大小，从而达到调节声音大小的目的。
2. 电子灯光调节器
滑动变阻器也常用于电子灯光调节器中。
在舞台灯光控制系统中，滑动变阻器可以控制灯光的亮度和色彩。
通过滑动变阻器的调节，可以实现灯光的渐变效果，使演出更加生动。
3. 温度调节器
滑动变阻器还可以应用于温度调节器中。
在家用电器中，比如电热水壶、电热毯等，都需要通过滑动变阻器来调节温度。
通过滑动变阻器的位置调节，可以控制电流大小，从而调节加热元件的温度。
4. 电子游戏手柄
滑动变阻器也广泛应用于电子游戏手柄中。
游戏手柄上的摇杆和操作按钮，都需要通过滑动变阻器来实现对游戏角色的控制。
滑动变阻器的灵敏度和精确度决定了游戏玩家能否准确地控制游戏角色的
动作。
5. 电子器件调节
滑动变阻器还可以用于电子器件的调节。
比如在电子电路实验中，滑动变阻器常被用来调节电流的大小，控制电子器件的工作状态。
通过滑动变阻器的调节，可以实现对电子器件的精确控制。
滑动变阻器在各个领域都有广泛的应用。
它能够实现对电流、温度、灯光等参数的调节，提高了设备的灵活性和可控性。
滑动变阻器的应用不仅方便了人们的生活和工作，也推动了科技的发展。
滑动变阻器的构造
滑动变阻器的构造
滑动变阻器是一种电器元件，用于调节电阻值。
它由一块带有滑动触点的电阻材料制成，通常是碳膜或金属膜。
滑动变阻器的构造通常包括以下部分：
1. 电阻材料：滑动变阻器的核心是电阻材料，通常是一块能提供可变电阻的碳膜或金属膜。
2. 滑动触点：滑动变阻器上有一个用于调节电阻值的滑动触点。
触点通常由导电材料制成，例如金属。
3. 引线和滑动导轨：滑动变阻器有两个引线连接到电路中，引线可以用金属或导电材料制成。
滑动变阻器上还有一个滑动导轨，使滑动触点能够在电阻材料表面滑动。
滑动变阻器的工作原理是通过滑动触点的位置来改变电阻材料上的电阻长度，从而调节电阻值。
当滑动触点与电阻材料接触的表面积变大时，电阻值会减小；反之，电阻值会增大。
通过调节滑动触点的位置，可以改变电路中的电阻值，从而实现对电路的调节和控制。
滑动变阻器广泛应用于电子设备和电路中，例如音量调节器、亮度调节器等。
滑动变阻器知识点总结
滑动变阻器知识点总结## 一、滑动变阻器的工作原理滑动变阻器是由一个固定电阻和一个滑动电阻组成的。
固定电阻通常是一条细长的导体，而滑动电阻则是一根可以在固定电阻上滑动的导线。
电阻的大小可以通过滑动电阻的位置来调节，一般来说，滑动电阻越靠近电阻的一端，电阻的大小就越小，反之亦然。
滑动变阻器的工作原理可以用简单电路来说明。
当一个电压通过一个电阻时，会产生一个电流。
电流的大小和电阻的大小成反比，即电流等于电压除以电阻。
因此，通过调节电阻的大小，可以控制电路中的电流大小。
而滑动变阻器就是通过控制滑动电阻的位置来改变电阻值，从而实现对电路中电流或电压的控制。
## 二、滑动变阻器的分类根据滑动变阻器的结构和工作原理，可以将其分为几种不同的类型：1. 直线型滑动变阻器：这种类型的滑动变阻器的滑动电阻是在一个直线上移动的。
通常用于对电阻值要求比较精密的场合。
2. 旋转型滑动变阻器：这种类型的滑动变阻器的滑动电阻是在一个圆环上旋转的。
通常用于对角度和位置要求比较高的场合。
3. 分度型滑动变阻器：这种类型的滑动变阻器的固定电阻是分成几段的，可以通过拨动开关来选择不同的电阻值。
通常用于需要在几个固定值之间进行切换的场合。
## 三、滑动变阻器的特点滑动变阻器具有以下几个特点：1. 调节灵活：滑动变阻器可以通过滑动电阻的位置来调节电阻值，其调节灵活度较高，可以满足不同的控制需求。
2. 精度高：一些高精度的滑动变阻器可以实现对电阻值的精确控制，适用于需要精密控制的场合。
3. 寿命长：滑动变阻器一般使用材料和制作工艺都比较优良，寿命较长，可以长时间稳定地工作。
4. 结构简单：滑动变阻器的结构相对简单，易于安装和维护，成本较低。
## 四、滑动变阻器的应用滑动变阻器在电子电路中有着广泛的应用，下面列举几个常见的应用场合：1. 电子设备的音量调节器：滑动变阻器可以通过调节电阻值来控制音频信号的大小，实现音量的调节。
2. 灯光调节器：滑动变阻器可以通过调节电阻值来控制灯光的亮度，实现灯光的调节。
proteus中滑动变阻器的作用
Proteus是一款常用的电路仿真软件，它可以帮助工程师和电子爱好者设计和验证电路。
在Proteus中，滑动变阻器是一个常见的元件，它在电路设计和仿真中起着重要的作用。
本文将介绍滑动变阻器在Proteus中的作用，并探讨它的应用场景和注意事项。
1. 滑动变阻器的作用滑动变阻器是一种可以改变电阻值的电阻器，通过滑动滑片来改变电阻器的有效长度，从而改变电阻值。
在Proteus中，滑动变阻器可以模拟实际电路中的可变电阻器或调节电阻器的作用。
通过调整滑动变阻器的滑片位置，可以改变电路中的电阻值，从而影响电路的工作状态。
2. 滑动变阻器的应用场景滑动变阻器在Proteus中的应用场景非常多样，常见的包括但不限于以下几个方面：（1）模拟可变电阻：在电路设计中，有时候需要使用可变电阻来调节电路的工作状态，比如调节LED的亮度、调节电压、调节电流等。
此时可以使用滑动变阻器来模拟可变电阻的作用，通过改变滑片的位置来改变电路中的电阻值。
（2）模拟调节器件：在一些电路中，需要使用调节器件来对电路中的参数进行精确调节，比如调节放大器的增益、调节滤波器的截止频率等。
滑动变阻器可以在Proteus中模拟这些调节器件的作用，为电路仿真提供便利。
（3）模拟传感器：在一些需要模拟传感器输出的电路中，滑动变阻器可以模拟传感器的输出信号，比如模拟温度传感器、光敏传感器、压力传感器等的输出信号，从而验证电路的工作状态和性能。
3. 注意事项在使用滑动变阻器时，需要注意以下几点：（1）合理设置电阻值范围：在设置滑动变阻器的电阻值范围时，需要根据实际电路的要求进行合理设置，避免电阻值范围超出实际应用的范围，导致仿真结果不准确。
（2）谨慎调节滑片位置：在调节滑动变阻器的滑片位置时，需要谨慎小心，避免过度或不合适的调节，导致电路工作异常或损坏仿真环境。
（3）结合实际电路进行仿真：在使用滑动变阻器进行仿真时，需要结合实际电路的要求和特性进行仿真，保证仿真结果符合实际应用的要求。
滑动变阻器
2．如图所示电路，要使灯泡的亮度变小，则必 大 须使变阻器接入电路部分的电阻变＿＿，电流 小 右 表的示数变＿＿＿，滑动触头 P应向＿＿移动。
P
不一样的变阻器
不一样的变阻器
滑片
电位器
要想使电位器 中的滑片顺时针 转动时接入电路 中的电阻变小， 该如何接线呢？ 接2、3接线柱
1Hale Waihona Puke 2电阻丝3
电位器的应用
B． C． D．
A．
旋钮式电阻箱
插孔式电阻箱
小 节
我学到了： 我经历了：
我印象最深的是：
我还想知道：
一 上 一 下 ， 关 键 看 下
2、滑动变阻器的使用
①将滑动变阻器的任意两个接线柱接入电路
中
①接线柱“一上一下，关键看下”
②闭合开关前滑片应位于电阻最大的位置
③并联在被控制的电路中
③串联在被控制的电路中
目的：保护电路
1、如图所示，当变阻器的滑片P向右移动使得 电路中电流变小，电路的E、F点与滑动变阻器 接线柱的连接情况正确的是（ B ） A．E接A、F接B B．E接A、F接D C．E接C、F接B D．E接C、F接D
电位器
不一样的变阻器
油量表
不一样的变阻器
水流测速仪
小球P系在细金属丝下(金属丝不向水中导电),悬挂在O 点,BC为水平方向固定的一根粗细均匀的电阻丝,C端在 O点正下方,BC与金属丝接触良好,接触点为D(不计摩擦 和细金属丝的电阻),L为灯泡,
1
如图所示的各种电路，同种元件的参 数均相等，能利用滑动变阻器调节电 灯从亮到熄灭的电路是（ ）
2．图示 （1）实物图：
（2）结构示意图：
滑动变阻器电功率变化规律
滑动变阻器电功率变化规律
答案：滑动变阻器的电功率随自身的电阻变化而先增大后减小。
这个变化规律可以通过电功率的公式P=R×I2来解释。
当滑动变阻器的电阻从0开始增加时，它所消耗的功率也逐渐增大。
这是因为当变阻器电阻由较小增大时，虽然电路中的电流减小了，但由于阻值增大，结果总的来说功率是增大的。
当变阻器的电阻增大到与内阻（定植电阻+电源内阻）相同时，消耗的功率达到最大。
继续增加时，功率又逐渐变小。
这是因为当超过一定程度后，虽然阻值仍旧增大，但这个时候电流减小的影响更大，所以总的功率减小。
这个过程可以通过数学极限推导来理解。
在串联电路中，滑动变阻器的功率关于电流（或电阻）的函数不具有单调递增（或单调递减）的性质，因此计算滑动变阻器的功率范围比并联电路更复杂。
这是因为调节滑片的过程中，电压保持不变，而在串联电路中，这种变化规律使得直接将电流（或电阻）的最大值和最小值带入进行计算变得不可能，从而增加了分析的难度。
综上所述，滑动变阻器的电功率随自身的电阻变化而先增大后减小，这一规律在串联电路中尤为明显，且在计算其功率范围时需要考虑电源内阻的影响和电流的变化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
滑动变阻器1．白炽灯用久了灯丝会变细，灯丝电阻会变__________；滑动变阻器是通过改变连入电路中电阻丝的______来改变电阻的。
如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压是______。
2．如下图所示，当滑片向右移动时，能使电路中的电流增大的接法是（）A. B. C.D.3．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是A. M接A，N接B；B. M接A，N接D；C. M接C，N接B；D. M接C，N接D；4．下图为滑动变阻器的结构和连入电路情况的示意图，当滑片向右滑动时，连入电路的电阻变小的是（）5．如图所示，两滑动变阻器的滑片P1，P2都向右滑动时，下列说法正确的是（）A. L1和L2都变暗B. L1和L2都变亮C. L1变暗，L2变亮D. L1变亮，L2变暗6．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，应选择下列哪种接法（）A. M接A,N接BB. M接C, N接DC. M接C, N接BD. M接A,N接D7．在收音机等电器中，有一种叫电位器的变阻器。
电位器的外形及其内部构造如图所示。
图中A、B、C三个焊接点相当于变阻器的三个接线柱。
使用电位器时，下列说法正确的是（多选）___________A. 只把A和C接入电路，无法改变通过电位器的电流B. 只把A和B接入电路，无法改变通过电位器的电流C. 将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流D. 将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大8．将如图所示的滑动变阻器连入电路，要求当滑动变阻器滑片P向B端移动时，接入电路中电阻变小，则滑动变阻器连入电路的接线柱应是（）A. B和DB. A和BC. A和CD. C和D9．将两滑动变阻器如图所示串联起来，如果把a、b两条导线接入电路后，要使这两只变阻器的总电阻最大，滑片P1和P2所处的位置是（）A. P1在最右端，P2在最左端B. P1在最左端，P2在最左端C. P1在最左端，P2在最右端D. P1在最右端，P2在最右端10．如图所示的电路中，电源两端电压保持不变。
开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是A. 电压表的示数变大，灯L变亮B. 电压表的示数变小，灯L变暗C. 电流表的示数变大，灯L变暗D. 电流表的示数变小，灯L变亮11．（2分）在如图所示的电路中，电源电压保持不变，开关S闭合后，变阻器的滑片R 向左移动时，三个电表的示数变化情况是（）A. 示数变小，示数变小，示数变小B. 示数变小，示数变小，示数变大C. 示数变小．示数不变，示数不变D. 示数变大，示数变大，示数不变12．如图所示是某同学设计的一种测定油箱内油面高度的实验装置（1）它的工作原理是：油箱内油面下降时金属滑片向上端移动，电流表示数会_________（填“变大”或“变小”）．（2）该同学在设计中使用电阻R1的作用是___________。
13．如图所示收音机上调节音量的旋钮实际上是一个_______，它是通过改变导体的来改变电阻的．若将接线片B、C接人电路，则顺时针转动旋钮触片时，收音机的音量将变_______（“大”或“小”）．14．如图所示是一种自动测定油箱内油面高度的装置．（1）图中R是电学元件中的__________；（2）它的金属滑片相当于简单机械中的___________；（3）油面下降时，此时电路中的电流将___________．15．如右图所示，滑动变阻器接入电路的电阻线是段，当滑片向左移动时，连入电路的电阻变。
电路中的电压表测量的是（选填“灯泡”、“电源”或“变阻器”）两端的电压。
16．如图所示，电阻箱的读数是kΩ．17．如图所示的电阻箱的示数为Ω。
18．一滑动变阻器铭牌上标有“2A，100Ω”的字样，其中2A表示，100Ω表示．19．如图甲所示是插入式电阻箱的结构示意图，图中A、B两个接线柱之间的电阻值是Ω；如图乙是旋盘式电阻箱的面板示意图，此时电阻箱的读数是Ω．20．下图所示的是小明“用滑动变阻器改变小灯泡亮度”的实验器材，其中滑动变阻器铭牌上标有“20Ω 2A”的字样。
（1）铭牌中“20Ω”是指滑动变阻器接入电路中的电阻值，“2A”是指滑动变阻器。
（2）请在图中用笔画线代替导线连接实验电路，要求滑动变阻器的滑片向右移动时，灯泡变暗。
（3）如果你还想同时观察电路中电流值的改变情况，应在电路中再联一个电流表。
21．小明在练习电流表、电压表和滑动变阻器使用的实验中，想用电流表测量通过电阻R的电流，用电压表测量电阻R两端的电压，设计了连接了如图甲所示的电路。
（1）请根据电路图连接实物图乙。
（要求：滑动变阻器片P向右移时电流表示数变小）（2）小明把电路连接的正确无误，正确测出了电流和电压（如图丙所示）则电流为______A，电压为______V。
22．根据要求作图。
（1）如下图甲所示，为某种调光型台灯中使用的电位器示意图。
P为旋片，可随转动旋钮改变在碳膜（相当于一根电阻丝）上的位置，A、B分别连在碳膜两端。
以笔画线将a图连在b图所示电路中，要求顺时针转动旋钮可使灯泡亮度增加。
（2）如图乙所示，箭头表示电流方向，a、b和c、d间接有电源或电铃，请你把电源、电铃的元件符号填入其中，使之成为一个完整的电路。
（3）根据图丙所示的电路图，用笔画线代替导线，把实物连接成电路（导线不要交叉）。
23．根据图1所示的电路图，用笔画线代替导线，连接图2实物电路（要求导线不能交叉）．24．（1）如左下图所示，电流表的示数是___________A。
如右下图所示的实物连接图。
要使灯泡变亮，滑动变阻器的滑片应向___________滑动。
（填“左”或“右”）（2）在下图中连接电路，要求灯L1、L2并联，S1做总开关，电流表测L2的电流大小。
并在方框中画出电路图。
25．图1中给出了几个元件，要求用滑动变阻器控制灯泡中电流大小，电流表测出通过灯泡的电流．电压表测灯泡两端的电压．①在图2虚线框内画出电路图．②按电路图连接实物电路．26．设计电路．要求：L1和L2串联，电流表测L1的电流，电压表测L2两端的电压，滑动变阻器控制电路中的电流不超过0.5A．在虚框内画出电路图，并用铅笔线代替导线将图中的元件连接起来．27．用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑片，灯泡变亮．28．阅读短文，回答问题：光电效应光电效应是物理学中一个重要而神奇的现象．光照射到某些物质上，引起物质的电性质发生变化．这类光致电变的现象被人们统称为光电效应．光电效应分为：外光电效应和内光电效应．外光电效应是指被光激发产生的电子逸出物质表面的现象（如图甲）．只有入射光的频率高于一定值时，才能激发电子逸出物质表面．内光电效应是指被光激发所产生的电荷仍在物质内部运动，但使物质的导电能力发生变化或在物体两端产生电压的现象．光敏电阻器是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器；入射光强，电阻减小，入射光弱，电阻增大．光敏电阻器一般用于光的测量、光的控制和光电转换．我们现在能够看到声和影完全配合一致的有声电影，还是多亏了光电效应．影片摄制完后，要进行录音．录音时通过专门的设备使声音的变化转变成光的变化，从而把声音的“像”摄制在影片的边缘上，这就是影片边上的声道．放映电影时，用强度不变的光束照射声道，由于影片上各处的声道不同，所以在影片移动的过程中，通过声道的光也就不断变化；变化的光射向图乙中的光敏电阻时，在电路中产生变化的电流，通过喇叭就可以把“声音的照片”还原成声音．（1）外光电效应会从物质中激发出______．A．原子B．质子C．中子D．电子（2）在可见光中，从红光到紫光，光的频率是逐渐增大的．如果绿光照射到某金属表面能产生外光电效应，则下列光照射该金属也一定能产生外光电效应是______．A．红光、紫光B．红光、黄光C．蓝光、紫光D．黄光、蓝光（3）光敏电阻是依据______（内/外）光电效应工作的．（4）如图乙为光敏电阻的工作原理图，当光照强度发生变化时，小量程电流表的示数变化如图______．（5）如图丙为某影片的部分声道图，当它按图示方向在放映条件下匀速通过光敏电阻上方时，喇叭发出的声音的响度将______（变大/变小/不变）．参考答案1．大长度 4.5V【解析】（1）电阻的大小与横截面积有关，当其它因素不变时，其阻值的大小与横截面积成反比，所以，灯丝变细时，灯丝的电阻会变大．（2）滑动变阻器是通过改变连入电路中电阻丝的长度来改变电阻的；（3）由电路图可知，三灯泡串联，电压表V1测L1与L2两端的电压之和，电压表V2测L2与L3两端的电压之和，因串联电路中总电压等于各分电压之和，所以，L1两端的电压：U1=U-U V2=12V-9V=3V，灯L2两端的电压：U2=U V1-U1=7.5V-3V=4.5V．故答案为：大；长度；4.5V．2．D【解析】滑动变阻器接了下面两个接线柱，相当于定值电阻，A不合题意；滑动变阻器接了上面两个接线柱，相当于导线，B不合题意；滑动变阻器接入了左半段，滑片右移，连入电路的电阻丝变长，电阻变大，电路中电流变小，C不合题意；滑动变阻器接入了右半段，滑片右移，连入电路的电阻丝变短，电阻变小，电路中电流变大，D符合题意，故选D。
3．C【解析】要求滑片P向右端滑动时灯逐渐变暗，说明电路中电流要减小，由欧姆定律可知电路中总电阻要增大，所以M接C，N接B；选C。
点睛：根据灯泡的亮度变化判断电流变化，由电流变化判断电阻变化，根据电阻变化确定连接方式。
