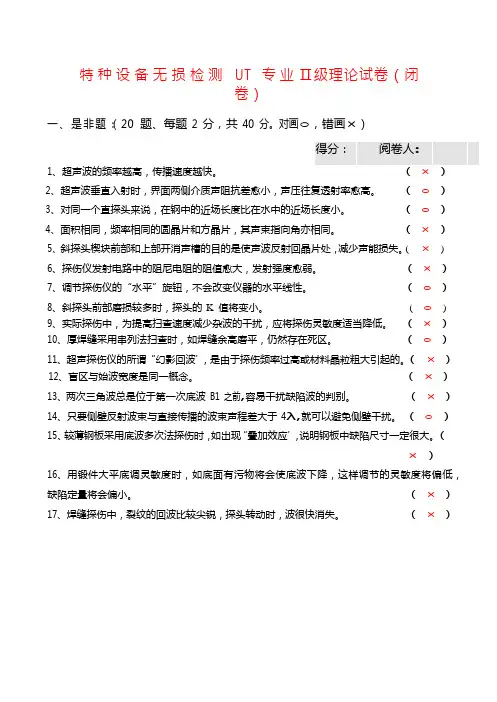

特种设备无损检测UT 专业Ⅱ级理论试卷(闭卷)
特种设备无损检测UT 专业Ⅱ级理论试卷（闭卷）一、是非题：（20 题、每题2 分，共40 分。
对画○，错画×）得分：阅卷人:1、超声波的频率越高，传播速度越快。
(×)2、超声波垂直入射时，界面两侧介质声阻抗差愈小，声压往复透射率愈高。
(○)3、对同一个直探头来说，在钢中的近场长度比在水中的近场长度小。
(○)4、面积相同，频率相同的圆晶片和方晶片，其声束指向角亦相同。
(×)5、斜探头楔块前部和上部开消声槽的目的是使声波反射回晶片处，减少声能损失。
( ×)6、探伤仪发射电路中的阻尼电阻的阻值愈大，发射强度愈弱。
(×)7、调节探伤仪的“水平”旋钮，不会改变仪器的水平线性。
(○)8、斜探头前部磨损较多时，探头的K 值将变小。
( ○)9、实际探伤中，为提高扫查速度减少杂波的干扰，应将探伤灵敏度适当降低。
(×)10、厚焊缝采用串列法扫查时，如焊缝余高磨平，仍然存在死区。
(○)11、超声探伤仪的所谓“幻影回波”，是由于探伤频率过高或材料晶粒粗大引起的。
(×)12、盲区与始波宽度是同一概念。
( ×)13、两次三角波总是位于第一次底波B1 之前,容易干扰缺陷波的判别。
( ×)14、只要侧壁反射波束与直接传播的波束声程差大于4λ,就可以避免侧壁干扰。
(○)15、较薄钢板采用底波多次法探伤时，如出现“叠加效应”，说明钢板中缺陷尺寸一定很大。
(×) 16、用锻件大平底调灵敏度时，如底面有污物将会使底波下降，这样调节的灵敏度将偏低，缺陷定量将会偏小。
( ×) 17、焊缝探伤中，裂纹的回波比较尖锐，探头转动时，波很快消失。
( ×)18、钢管水浸探伤时，如钢管中无缺陷，荧光屏上只有始波和界面波。
(○)19 、用水浸聚焦探头探伤小径管，应使探头的焦点落在与声束轴线垂直的管心线上。
(○) 20、使用K≥1.5的探头探测单面焊焊缝根部未焊透缺陷，灵敏度较低，可能造成漏检。
UT超声波二级考试卷带答案
UT超声波二级考试卷带答案一、选择题（每题2分，共20分）1. UT超声波检测中，声波在介质中传播时遇到缺陷会产生的现象是（）。
A. 反射B. 折射C. 衍射D. 吸收答案：A2. 以下哪种材料不适合使用UT超声波检测（）。
A. 钢B. 铝C. 塑料D. 铜答案：C3. UT超声波检测中，声波的传播速度与介质的（）有关。
A. 密度B. 温度C. 弹性模量D. 以上都是答案：D4. 在UT超声波检测中，如果探头与被测物体表面不平行，会导致（）。
A. 信号增强B. 信号减弱C. 信号不变D. 无法检测答案：B5. UT超声波检测中，探头的频率越高，其检测的（）。
A. 深度越深B. 精度越高C. 分辨率越低D. 穿透力越强答案：B6. UT超声波检测中，如果材料的厚度增加，声波在材料中的衰减会（）。
A. 增加B. 减少C. 不变D. 先增加后减少答案：A7. 在UT超声波检测中，缺陷的回波高度与缺陷的（）成正比。
A. 大小B. 形状C. 位置D. 材料类型答案：A8. UT超声波检测中，使用直探头进行检测时，探头与被测物体表面的角度是（）。
A. 0°B. 45°C. 60°D. 90°答案：A9. UT超声波检测中，如果探头的晶片尺寸增加，其检测的（）。
A. 深度增加B. 精度降低C. 分辨率降低D. 穿透力增加答案：C10. 在UT超声波检测中，材料的表面粗糙度对检测结果的影响是（）。
A. 无影响B. 增加噪声C. 减少信号D. 增加信号答案：B二、填空题（每题2分，共20分）1. UT超声波检测中，声波在介质中的传播速度可以用公式 V =________ 来计算，其中λ是波长，f是频率。
答案：λ/f2. UT超声波检测时，探头与被测物体表面之间需要涂抹适量的_______以保证声波的有效传递。
答案：耦合剂3. 在UT超声波检测中，材料的_______会影响声波的传播速度。
2007年普通高等学校招生全国统一考试(全国卷II)理综试卷参考答案
2007年普通高等学校招生全国统一考试（全国卷II）理综试卷参考答案一、选择题1．D2．A3．D4．C5．D6．A7．C8．B9．C10．D11．A12．B13．C二、选择题14．A15．BC16．A17．ABD18．CD19．AD20．BD21．C三、非选择题22．（1）AC（2）（ⅰ）R0滑动变阻器甲E2（ⅱ）偏小23．设物块在圆形轨道最高点的速度为v，由机械能守恒定律得mgh＝2mgR＋12mv2①物块在最高点受的力为重力mg、轨道的压力N。
重力与压力的合力提供向心力，有mg＋N＝m2vR②物块能通过最高点的条件是N≥0③由②③式得V④由①④式得H≥2.5R⑤按题的需求，N＝5mg，由②式得V⑥由①⑥式得h≤5R⑦h的取值范围是2.5R≤h≤5R⑧24．设构成铍“副射”的中性粒子的质量和速度分别为m和v，氢核的质量为m H。
构成铍“辐射”的中性粒子与氢核发生弹性正碰，碰后两粒子的速度分别为v ′和v H ′。
由动量守恒与能量守恒定律得mv ＝mv ′＋m H v H ′①12mv 2＝12mv ′2＋12m H v H ′2②解得v H ′＝2Hmvm m +③同理，对于质量为m N 的氮核，其碰后速度为V N ′＝2Nmv m m +④由③④式可得m ＝''''N N H H H N m v m v v v −−⑤根据题意可知v H ′＝7.0v N ′⑥将上式与题给数据代入⑤式得m ＝1.2u⑦25．（1）以a 表示粒子在电场作用下的加速度，有qE ＝ma①加速度沿y 轴负方向。
设粒子从A 点进入电场时的初速度为v 0，由A 点运动到C 点经历的时间为t ，则有h ＝12at 2②l ＝v 0t ③由②③式得v 0＝l④设粒子从点进入磁场时的速度为v ，v 垂直于x 轴的分量v 1⑤由①④⑤式得v 1⑥设粒子经过C 点时的速度方向与x 轴的夹角为α，则有tan α＝10v v ⑦由④⑤⑦式得α＝arctan2h l⑧（2）粒子经过C 点进入磁场后在磁场中作速率为v 的圆周运动。
UTII级专业理论考试题
考核号：姓名：密封线2007年度湖南省特种设备无损检测UT专业II级人员初试理论试卷成绩：2007年08月17日长沙湖南省锅炉压力容器无损检测人员资格考核委员会一．是非题（在括号内，正确的划○，错误的划×。
每题1.5分，共30分）1、利用工件底波调节探伤灵敏度，当底面粗糙或有附着物时，将使底面反射率降低，底波下降，这样调整的探伤灵敏度将会偏高。
（）2、超声波的叔率远高于声波，所以超声波的能量远大于声波的能量。
（）3、对超声波而言，因为C=f ,所以超声波的频率越高，传播速度越快。
( )4、随着横波斜探头K值的增大，第二介质中的近场区长度将减小。
( )5、超声波探伤仪接收电路的性能直接影响探伤仪垂直线性、动态范围、探伤灵敏度、分辨率等重要指标。
( )6、相对而言，裂纹的回波比较尖锐、波高较大，转动探头时，波峰有上下错动的现象。
（）7、小径管通常采用V型坡口，未熔合多出现在坡口面上，一般一次波探伤容易检出，位置位于探头另一侧。
（）8、实际探伤中，为提高探伤速度减少杂波干扰，应将探伤灵敏度适当降低。
（）9、实际探伤时用CSK-IIIA试块制作距离一波幅曲线，并没有考虑二次波探伤时工件底面反射损失的影响。
( )10、界面两侧介质的声阻抗差别愈小，声压往复透射率就愈低。
( )11、碳钢与不锈钢复合钢板，复合良好区基本上无界面回波。
( )12、斜探头斜楔前部开槽的目的是减少反射杂波。
( )13、JB/T4730.3-2005《承压设备无损检测》标准规定：对承压设备对接焊接接头进行超声波检测时，应对位于寂量线及定量线以上的超标缺陷进行回波幅度、埋藏深度、指示长度、缺陷取向、缺陷位置和自身高度的测定。
( ) 14、根据JB/T4730.3-2005《承压设备无损检测》标准规定，对不锈钢堆焊层采用双晶直探头超声检测时，应垂直于堆焊方向进行扫查。
扫查时，应使探头的隔声层平行于堆焊方向。
这样做可使沿堆焊方向的缺陷反射最大且耦合较好，波型稳定。
无损检测超声波检测二级(UT)试题库带答案
无损检测超声波检测二级(UT)试题库带答案一、选择题1. 超声波检测中，声波在材料中的传播速度与以下哪个因素无关？A. 材料的密度B. 材料的弹性模量C. 材料的温度D. 材料的成分答案：D2. 超声波检测中，探头与被检测材料的耦合剂作用是？A. 增加声波在材料中的传播速度B. 减少声波在材料中的衰减C. 增加声波在材料中的反射率D. 提高声波的穿透能力答案：D3. 在超声波检测中，以下哪个参数表示声波在材料中的传播速度？A. 脉冲重复频率B. 脉冲宽度C. 载波频率D. 波速答案：D二、填空题1. 超声波检测的基本原理是利用超声波在材料中传播时产生的________和________。
答案：反射、折射2. 超声波检测设备主要由________、________、________和________四部分组成。
答案：探头、信号发生器、示波器、耦合剂3. 超声波检测中，探头与被检测材料的距离称为________，其大小直接影响检测灵敏度。
答案：探头距离三、判断题1. 超声波检测的分辨率越高，检测灵敏度越高。
（）答案：错误2. 超声波检测时，探头与被检测材料之间的耦合剂可以任意选择。
（）答案：错误3. 超声波检测中，声波在材料中的传播速度与材料的温度无关。
（）答案：正确四、简答题1. 简述超声波检测的基本原理。
答案：超声波检测的基本原理是利用超声波在材料中传播时产生的反射和折射现象。
当超声波传播到材料内部缺陷时，部分声波会被反射回探头，通过分析反射回的声波信号，可以判断材料内部缺陷的位置、大小和形状。
2. 简述超声波检测的优点。
答案：超声波检测的优点包括：（1）检测速度快，效率高；（2）检测范围广，适用于各种材料；（3）检测设备轻便，便于现场操作；（4）对材料无损伤，不影响材料性能；（5）检测结果直观，易于分析。
3. 简述超声波检测的局限性。
答案：超声波检测的局限性包括：（1）对材料表面要求较高，表面粗糙度会影响检测效果；（2）检测盲区较大，难以检测到材料内部的微小缺陷；（3）声波在材料中的传播速度受到材料性质的影响，不同材料需要选择不同的检测参数；（4）检测过程中需要耦合剂，对环境有一定要求。
特种设备UT_专业Ⅱ级理论试卷(闭卷)
特种设备UT 专业Ⅱ级理论试卷（闭卷）一、是非题：（20 题、每题2 分，共40 分。
对画○，错画×）得分：阅卷人:1、超声波的频率越高，传播速度越快。
(×)2、超声波垂直入射时，界面两侧介质声阻抗差愈小，声压往复透射率愈高。
(○)3、对同一个直探头来说，在钢中的近场长度比在水中的近场长度小。
(○)4、面积相同，频率相同的圆晶片和方晶片，其声束指向角亦相同。
(×)5、斜探头楔块前部和上部开消声槽的目的是使声波反射回晶片处，减少声能损失。
( ×)6、探伤仪发射电路中的阻尼电阻的阻值愈大，发射强度愈弱。
(×)7、调节探伤仪的“水平”旋钮，不会改变仪器的水平线性。
(○)8、斜探头前部磨损较多时，探头的K 值将变小。
( ○)9、实际探伤中，为提高扫查速度减少杂波的干扰，应将探伤灵敏度适当降低。
(×)10、厚焊缝采用串列法扫查时，如焊缝余高磨平，仍然存在死区。
(○)11、超声探伤仪的所谓“幻影回波”，是由于探伤频率过高或材料晶粒粗大引起的。
(×)12、盲区与始波宽度是同一概念。
( ×)13、两次三角波总是位于第一次底波B1 之前,容易干扰缺陷波的判别。
( ×)14、只要侧壁反射波束与直接传播的波束声程差大于4λ,就可以避免侧壁干扰。
(○)15、较薄钢板采用底波多次法探伤时，如出现“叠加效应”，说明钢板中缺陷尺寸一定很大。
(×) 16、用锻件大平底调灵敏度时，如底面有污物将会使底波下降，这样调节的灵敏度将偏低，缺陷定量将会偏小。
( ×) 17、焊缝探伤中，裂纹的回波比较尖锐，探头转动时，波很快消失。
( ×)18、钢管水浸探伤时，如钢管中无缺陷，荧光屏上只有始波和界面波。
(○)19 、用水浸聚焦探头探伤小径管，应使探头的焦点落在与声束轴线垂直的管心线上。
(○) 20、使用K≥1.5的探头探测单面焊焊缝根部未焊透缺陷，灵敏度较低，可能造成漏检。
UT超声波二级真卷考试题带答案
UT超声波二级真卷考试题带答案一、单项选择题（每题2分，共10题，满分20分）1. UT超声波检测中，声速的单位是：A. 米/秒B. 千米/小时C. 米/小时D. 千米/秒答案：A2. 以下哪个不是UT超声波检测的基本原理？A. 反射B. 折射C. 衍射D. 吸收答案：D3. UT超声波检测时，探头与被检测物体表面的耦合剂的作用是：A. 增加摩擦B. 减少反射C. 传递超声波D. 吸收超声波答案：C4. 在UT超声波检测中，以下哪个参数与检测深度无关？A. 频率B. 波长C. 声速D. 探头直径答案：D5. UT超声波检测中，以下哪个因素会影响超声波的传播速度？A. 材料的密度B. 材料的弹性模量C. 材料的厚度D. 材料的表面粗糙度答案：B6. UT超声波检测时，如果探头移动速度过快，可能会导致：A. 漏检B. 误判C. 检测结果不准确D. 所有选项答案：D7. UT超声波检测中，波束扩散角的大小与以下哪个参数有关？A. 探头的频率B. 探头的直径C. 材料的声速D. 材料的厚度答案：B8. 在UT超声波检测中，以下哪个参数可以用来评估缺陷的大小？A. 缺陷的回波高度B. 缺陷的回波宽度C. 缺陷的回波形状D. 所有选项答案：D9. UT超声波检测时，如果探头与被检测物体的表面不平行，可能会导致：A. 检测结果不准确B. 漏检C. 误判D. 所有选项答案：D10. UT超声波检测中，以下哪个设备不是必需的？A. 超声波探头B. 超声波发射器C. 耦合剂D. 个人电脑答案：D二、多项选择题（每题3分，共5题，满分15分）1. UT超声波检测可以应用于以下哪些材料的检测？A. 金属材料B. 非金属材料C. 复合材料D. 所有选项答案：D2. 在UT超声波检测中，以下哪些因素会影响检测结果的准确性？A. 探头的类型B. 耦合剂的质量C. 操作者的技能D. 所有选项答案：D3. UT超声波检测中，以下哪些参数可以用来评估缺陷的性质？A. 缺陷的回波高度B. 缺陷的回波宽度C. 缺陷的回波形状D. 缺陷的位置答案：D4. 在UT超声波检测中，以下哪些操作可能会导致检测结果的误判？A. 探头移动速度过快B. 探头与被检测物体表面耦合不良C. 探头角度设置不当D. 所有选项答案：D5. UT超声波检测时，以下哪些因素会影响波束的聚焦？A. 探头的频率B. 探头的直径C. 材料的声速D. 探头与被检测物体的距离答案：D三、判断题（每题1分，共5题，满分5分）1. UT超声波检测中，声波在不同介质中的传播速度是相同的。
2007UT2级试题答案
密考号：封姓名：线2007年特种设备无损检测UT－Ⅱ级人员专业理论初试（开卷）试卷成绩：—————————一、是非题(在括号内，正确的打“○”，错误的打“×”，每题2分共30分)1. 根据JB/T4730-2005标准规定，焊缝中只要存在裂纹等危害性缺陷，均应评定为Ⅲ级。
（○）2. 根据JB/T4730-2005标准规定，管座角焊缝的检测应使声束尽可能垂直于该焊接接头结构的主要缺陷。
（P93 ○）3. 根据JB/T4730-2005标准的有关规定，判断为点状的缺陷一般不予定性。
（○）4．根据JB/T4730-2005标准的有关规定，每次检测结束前对仪器和探头系统复核，如发现扫描量程误差超过10％时，应对检测过的重要部位抽查复验。
（ P69×）5．JB/T4730-2005标准规定：对所有情况，其探头的扫查速度不应超过150mm/s。
（P68 ×）6. JB/T4730-2005标准规定：距离—波幅曲线复核时，校核应不少于3点。
如曲线上任何一点幅度下降2dB，则应对上一次所有的检测结果进行复检；如幅度上升2dB，则应对所有的记录信号进行重新评定。
（ P69○）7．JB/T4730-2005标准规定：承压设备用的钢板超声检测时，如探测钢板厚度6－20mm且采用双晶直探头，晶片面积不小于125mm2。
（ P70×）8．JB/T4730-2005规定：承压设备用的奥氏体钢锻件超声检测所用的对比试块的晶粒大小和声学特性应与被测锻件相同。
（P84×）9．根据JB/T4730-2005标准规定，用单直探头或直探头确定缺陷边界范围或指示长度时,使底面第一次反射波升高到荧光屏满刻度的50%,此时探头中心点即为缺陷边界点,探头中心移动的距离即为缺陷的指示长度。
（ P79×）10. 根据JB/T4730-2005标准规定，锻件探伤的检测面是曲面时，采用对比试块的曲率半径与检测面曲率半径之比为0.9倍～1.5倍。
2007年9月全国英语二级考试真题及答案详解
２ ０ ０ ７年 ９月 笔 试 真 卷
Ｉ ｔ ｉ ｓ ｇ ｅ ｎ ｅ ｒ ａ ｌ ｌ ｙｃ ｏ ｎ ｓ ｉ ｄ ｅ ｒ ｅ ｄｕ ｎ ｗ ｉ ｓ ｅｔ ｏｇ ｉ ｖ ｅａｃ ｈ ｉ ｌ ｄ
ｈ ｅｏ ｒ ｓ ｈ ｅｗ ａ ｎ ｔ ｓ ．
［ Ａ ］ ｈ ｏ ｗ ｅ ｖ ｅ ｒ ㊀㊀［ Ｂ ］ ｗ ｈ ａ ｔ ｅ ｖ ｅ ｒ ㊀㊀［ Ｃ ］ ｗ ｈ ｉ ｃ ｈ ｅ ｖ ｅ ｒ ㊀㊀［ Ｄ ］ ｗ ｈ ｅ ｎ ｅ ｖ ｅ ｒ ： ㊀［ Ａ ］ ㊀㊀㊀［ Ｂ ］ ㊀㊀㊀［ Ｃ ］ ㊀㊀㊀［ Ｄ ］ Ａ ｎ ｓ ｗ ｅ ｒ ■ ２ １ ． Ｍｙｆ ａ ｖ ｏ ｒ ｉ ｔ ｅｆ ｉ ｌ ｍ， Ｃ ａ ｓ ａ ｂ ｌ ａ ｎ ｃ ａ ， ｗ ａ ｓ ｍ ａ ｄ ｅｉ ｎ１ ９ ４ ２ ，ｗ ｉ ｌ ｌ ｂ ｅｓ ｈ ｏ ｗ ｎｉ ｎｔ ｈ ｅｃ ｉ ｎ ｅ ｍ ａ
２ ９ ． Ｈ ｅｒ ａ ｎａ ｓｆ ａ ｓ ｔ ａ ｓｈ ｅｃ ｏ ｕ ｌ ｄａ ｎ ｄｒ ｅ ａ ｃ ｈ ｅ ｄｔ ｈ ｅｔ ｒ ａ ｉ ｎｓ ｔ ａ ｔ ｉ ｏ ｎｗ ｉ ｔ ｈ ｓ ｐ ａ ｒ ｅ ． ［ Ａ ］ ｈ ａ ｒ ｄ ｌ ｙ ［ Ｂ ］ ｏ ｖ ｅ ｒ ［ Ｃ ］ ｏ ｎ ｌ ｙ
［ Ａ ］ Ｙ ｅ ｓ ，Ｉ ｄ ｏ ［ Ｃ ］ Ｔ ｈ ａ ｎ ｋｙ ｏ ｕ ２ ３ ． Ｈ ｕ ａ ｎ ａ ｎｔ ｉ ｇ ｅ ｒ ， ［ Ａ ］ ａ ／ ｔ ｈ ｅ
２ ４ ． Ｔ ｈ ｅｇ ｕ ｅ ｓ ｔ ｓ ｉ ｎ ｃ ｌ ｕ ｄ ｅ ｄ ，ａ ｍ ｏ ｎ ｇ ［ Ａ ］ ａ ｎ ｏ ｔ ｈ ｅ ｒ ［ Ｂ ］ ｏ ｔ ｈ ｅ ｒ ｓ
UT-Ⅱ级试卷闭样题(含答案)
UT-Ⅱ级试卷闭样题（含答案）一、是非题（在括号内，正确的画О，错误的画×。
每题1分，共20分）1、《特种设备无损检验人员考核与监督管理规则》规定，Ⅱ级人员复试考核未合格者，应参加复试不合格项目的补考，此期间，仍可从事该项目的Ⅱ级无损检测工作。
（×）2、《特种设备无损检测人员考核与监督管理规则》规定，报考人员对考试结果有异议时，应以书面形式向发证机关提出申诉，发证机关按有关规定进行复议。
（ O）3、任何情况下，工作压力高的容器肯定比工作力低的容器更危险。
（×）4、波束在1.64N内不扩散，不存在扩散衰减，因此超声波探伤要尽可能在此区域进行。
（×）5、焊条使用前进行烘干可以降低焊缝中的氢含量，更有利于防止焊接时产生冷裂纹。
（ O）6、超声波垂直入射时，界面两侧介质声阻抗差愈小，声压往复透射率愈低。
（×）8、如斜探头入射点到晶片距离不变，入射点到假想声源的距离随入射角的增加而减小（×）9、超声波的扩散衰减与波型、声程和传声介质、晶粒度有关。
（×）10、球孔的回波声压随距离的变化规律与平底孔相同。
（ O ）11、钢板超声检测中不允许存在的缺陷，主要用当量法来确定。
（×）12、探伤仪发射电路中的阻尼电阻的阻值愈大，发射强度愈弱。
（×）13、有机玻璃声透镜水浸聚焦探头，透镜曲率半径愈大，焦距愈大。
（ O ）14、锻件超声检测中，如缺陷引起底波明显下降或者消失，说明锻件中存在较严重的缺陷。
（×）15、焊缝斜角探伤中，裂纹等危害性缺陷的反射波幅总是很高。
（××）16、焊缝横波探伤时，如采用直射法，可不考虑结构反射、变型波等干扰回波的影响。
（×）17、超声波的波长越长，声束扩散角也越大，检出微小缺陷的能力也越强。
（×）18、焊缝探伤所用斜探头，当楔块底面后部磨损较大时，其K值将变小。
2007年度特种设备无损检测UT专业II级人员理论题
2007年度特种设备无损检测UT专业2级人员理论试卷（闭卷）一.是非题（在括号内正确的划“O”，错误的划“×”，每题2分，共40分）1.透声斜楔的作用是实现波形转换，使被探工件中只存在折射横波。
（×）2.短横孔回波声压与短横孔的长度成正比，与短横孔直径的平方根成正比，与距离的平方成反比。
（O）3.超声波在介质中传播时，单位体积元中动能和势能同时最大，同时为零，总能量周期性变化。
（O）4.超声波探头发出的超声波可视为球面波，示波屏上各次底面反射波的高度之比近似符合1:1/3:1/5: （×）5.直探头探测钢工件时，当工件中声程等于二分之一近场长度时，由于声束轴线声压为零，此处的缺陷将探测不到。
（×）6.斜探头入射点到假想波源的距离一般比入射点到实际波源的距离小。
（O）7.利用声透镜制作的聚焦探头，要求声透镜中声速大于透声楔块中声速。
（O）8.调节探伤仪抑制旋钮，会改变仪器的垂直线性和动态线性范围，抑制作用越大，仪器动态范围越大。
（×）9.频率常数表示晶片的厚度与固有频率乘积，是一个常数，在数值上等于该晶片的声速。
（×）10.用有机玻璃制作水浸聚焦探头进行水浸探伤时，当温度升高时，焦距变大。
（O）11.测定斜探头K值或β时，反射体声程应大于近场区长度，原因是在近场区以外时，声压最高点不一定在声束轴线上。
（×）12.端点峰值法测得的缺陷指示长度比端点6dB法测得的指示长度要小一些。
（O）13.随着温度升高，斜探头K值将增大。
（O）14.当从母材侧探测复合钢时，荧光屏上只有始波和另一个回波，该回波的声程与母材厚度相当，则说明该复合材料无脱接。
（×）15.在水浸法板波探伤中，要选择含横波成分较少波型，即板波的群速度应尽量接近纵波速度。
（O）16.斜探头作圆周方向探测时，为了实现良好的声耦合，常将探头修磨成与圆周曲率半径相同的曲面，经修磨后，斜探头的K值将变大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
成绩：
一、是非题(在括号内，正确的打“○”，错误的打“×”，每题1分，共20分)
1、超声波入射到C 1＞C 2的凸曲面时，其透过波集聚。
（ ○ ）
2、超声波频率越高，近场区的长度也就越小。
( × )
3、超声波探头发射超声波利用的是逆压电效应,而接收超声波则是利用的正压电效应。
( ○ )
4、一台垂直线性好的超声波探伤仪，其回波高度与探头接收到的声压成正比例 ( ○ )
5、探伤仪的扫描电路即为控制探头在工作探伤面上扫查的电路。
( × )
6、为提高分辨力，在满足探伤灵敏度要求情况下，仪器的发射强度应尽量调得低一些( ○ )
7、为了在工件中得到纯横波，对于斜探头的选择除了合适的入射角以外还应考虑斜楔材料
的纵波声速小于工件中的横波声速 。
( ○ )
8、半波高度法用来测量小于声束截面的缺陷的尺寸。
( × )
9 锻件探伤中，如缺陷引起底波明显下降或消失时，说明锻件中存在较严重的缺陷。
( ○ )
10、焊缝探伤所用斜探头，当楔块底面前部磨损较大时，其K 值将变大。
( × )
11绝对灵敏度法测量缺陷指示长度时，测长灵敏度高，测得的缺陷长度大。
（ 0 ）
12、在超声波检测中，如果使用的探测频率过高，在探测粗晶材料时会出现林状回波（0 ）
13、网格扫查法是使用单直探头纵波检测钢板的基本扫查方法之一 。
( 0 )
14、低碳钢和低合金钢组织的晶体结构属于体心立方晶格，而奥氏体不锈钢组织的晶体结构
属于面心立方晶格。
( ○ )
15、锻件中缺陷主要有折叠、白点、缩孔、裂纹等。
( × )
16、超声波传播时不仅是能量的传播,而且介质中质点也随波前进。
( × )
17、一般同种固体介质中：纵波声速＞横波声速＞表面波声速 。
( ○ )
18、由端角反射率试验结果推断，使用K ≥1.5的探头探测单面焊焊缝根部未焊透缺陷，灵
敏度较低，可能造成漏检。
（ ○ )
19、平面波垂直入射在界面上，入射能量等于透射能量与反射能量之和。
( ○ )
20、超声波探伤中所指的衰减仅为材料对声波的吸收作用 。
( × )
二、选择题(将正确的答案代号填在括号内，每题2分，共40分) 1. 用4MHz
要得到最佳透声效果，其耦合层厚度为(甘油C Ｌ=1950m/s)
( D )
A.1.45mm
B.0.20mm
C.0.7375mm
D.0.24mm
2. 超声波(活塞波)在非均匀介质中传播，引起声能衰减的原因是： ( D )
A.介质对超声波的吸引
B.介质对超声波的散射
C.声束扩散
D.以上全部
3. 在探测条件相同的情况下，面积比为2的两个平底孔，其反射波高相差 ( A )
A.6dB
B.12dB
C.9dB
D.3dB
4. 同直径的长横孔在球面波声场中距声源距离增大1倍回波减弱 ( D )
A.6dB
B.12 dB
C.3 dB
D.9 dB
5. 用频率常数为2000米/秒晶片,制作4MHz 的直探头, 晶片厚度： ( B )
A .0.8mm B. 0.5mm
C.1.25mm
D. 以上都不对
6、与超声波探伤仪性能有关的指标是： ( A )
A.水平线性、垂直线性、动态范围
B. 灵敏度余量、盲区、远分辨力
C.动态范围、频带宽度、探测深度
D. 垂直极限、水平极限、重复频率
7、缺陷反射声能的大小，取决于( D )
A．缺陷的尺寸 B.缺陷的类型
C.缺陷的形状和取向
D.以上全部
8、如果声波在耦合介质中的波长为λ，为使透声效果好，耦合层厚度为 ( D )
A.λ/4的奇数倍
B.λ/2整数倍
C.小于λ/4且很薄
D.以上B和C
9、采用底波高度法(F/B百分比法)对缺陷定量时，下面哪种说法正确? ( B )
A. F/B相同，缺陷当量相同
B.该法不能给出缺陷的当量尺寸
C. 适于对尺寸较小的缺陷定量 D、适于对密集性缺陷的定量
10、单斜探头探伤时，在近区有幅度波动较快，探头移动时水平位置不变的回波，它们
可能是： ( B )
A.来自工作表面的杂波
B.来自探头的噪声
C.工作上近表面缺陷的回波
D.耦合剂噪声
11、用IIW2试块（牛角试块）调整时间基线，当探头对准Ｒ50圆孤面时，示波屏上的回
波位置应如图 ( B )
12、表面波探伤时，仪器荧光屏上出现缺陷波的水平刻度值通常代表 ( B )
A、缺陷深度
B、缺陷至探头前沿距离
C、缺陷声程
D、以上都可以
13在使用2.5MHz直探头做锻件探伤时，如果400mm深底波调整φ3mm平底孔灵敏度，底波调整后应提高多少dB探伤？(晶片直径D=14mm) ( A )
A.36.5dB
B.43.5dB
C.50dB
D.28.5dB
14、用底波法调节锻件探伤灵敏度时，下面有关缺陷定量的叙述中哪点是错误的？( D )
A.可不考虑探伤耦合差补偿
B.缺陷定量可采用计算法或A.V.C曲线法
C.可不使用试块
D.缺陷定量可不考虑材质衰减差修正
15、焊缝斜角探伤时，焊缝中与表面成一定角度的缺陷，其表面状态对回波高度的影响是( A )
A.粗糙表面回波幅度高
B.无影响
C.光滑表面回波幅度高
D.以上都可能
16、用直探头探测焊缝两侧母材的目的是： ( B )
A.探测热影响区裂缝
B.探测可能影响斜探头探测结果的分层
C.提高焊缝两侧母材验收标准，以保证焊缝质量
D.以上都对
17、以下哪一种探测方法不适宜T型焊缝 ( C )
A.直探头在翼板上扫查探测
B.斜探头在翼板外侧或内侧扫查探测
C.直探头在腹板上扫查探测
D.斜探头在腹板上扫查探测
18.铸钢件超声波探伤频率一般选择 ( B )
A 、2.5—5MHZ B、 0.5—2.5MHZ
C 、5—10MHZ
D 、1—5MHZ
19.声阻抗是（ C ）
A 超声振动的参数
B 界面的参数
C 传声介质的参数
D 以上都不对
20.超声波倾斜入射至异质界面时，其传播方向的改变主要取决于 ( B )
A.界面两侧介质的声阻抗
B.界面两侧介质的声速
C.界面两侧介质的衰减系数
D.以上全部
三．问答题(每题5分，共20分)
1、横波探伤焊缝时，选择探头K值应依据哪些原则？
（1）使声束能扫查到整个焊缝截面
（2）使声束中心线与主要危险性缺陷垂直。
（3）保证有足够的探伤灵敏度。
2、焊缝探伤中，常见的伪缺陷波有哪几种？
（1）仪器杂波
（2）探头杂波
（3）耦合剂反射波
（4）焊逢表面沟槽反射波
（5）焊逢上下错位引起的反射波
3、什么叫超声波探伤分辨率？影响因素有哪些？
指在仪器示波屏上区分相邻两缺陷的能力。
能区分相邻两缺陷的距离越小，分辨率越高。
主要影响因素是探头的扩散角和仪器的发射强度。
4、简要说明钢板探伤中，引起底波消失的几种可能情况？
答： 1。
有平行于探测面的大缺陷。
2．有倾斜于探测面的大缺陷。
3．有吸收性的大缺陷
四．计算题(每题5分，共20分)
=5900m/s）的主声束半扩散角为多少度？
1、试计算f=5MHz，边长13mm的方晶片，在钢中（C
L
(4分)
答：λ=C/F=5.9×106/5×106=1.18mm
=57λ/a=57×1.18/13=50
θ
2、用2.5P 20Z探头径向探测Ф500mm的圆柱形工件，CL=5900m/s，如何利用工件底波调节500/Ф2灵敏度。
（5分）
解：λ=c/f=5.9/2.5=2.36mm N=D2/4λ= 202/4×2.36=42.4mm
该工件Ф500mm>3N,可采用球面波公式计算：
Δ=20 lg(πФ2/2λX)= 20 lg(π22/2×2.36×500)=-45.5 dB
将底面回波调至基准波高后,增益45.5 dB即得到500/Ф2灵敏度。
3．某工件厚度T=200mm,测得第一次底波为屏高90%，第二次底波为屏高15%，如忽略反射损失，试计算该材料的衰减系数а值是多少？(4分)
а=20lg(90%÷15%)/2T=0.039db/mm
4、用K1探头在CSK—IA试块上按深度1：1调节扫描线，如所有旋钮不动，改用K2探头，问：
a.R50、R100圆弧反射波的位置(两探头楔块声程相同)？（7分）
b.此时深度比例是多少？
答：K=tgβ
sinβ=K/（1+K2）1/2
cosβ=1/（1+K2）1/2
原扫描线K1深度1：1调试：
cosβ=50×1/（1+12）1/2=35.36mm 即R50回波应在3.536格
Y1=R
50
改为K2探头：
Y1/=50×1/（1+22）1/2=22.36mm
由于声程相同，所以对任意K值探头R50、R100回波位置均不变，但深度扫描比例改变为：22.36/3.536格=6.32mm/格即为1：0.63。
