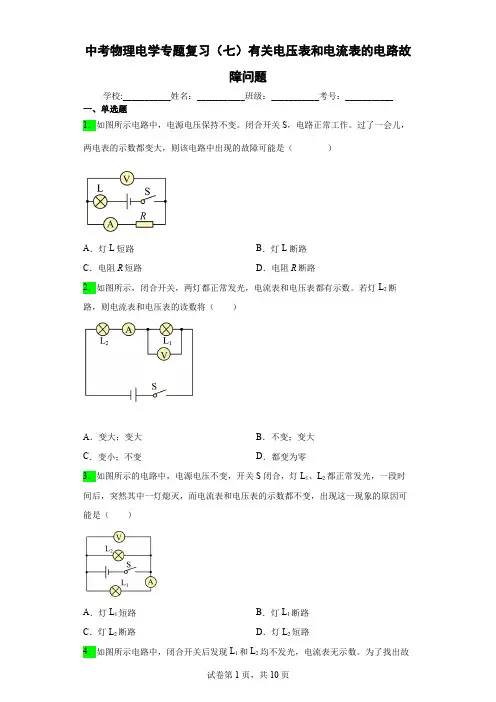

中考物理电学专题复习(七)有关电压表和电流表的电路故障问题

中考物理电学专题复习(七)有关电压表和电流表的电路故障问题

中考物理电学专题复习(七)有关电压表和电流表的电路故障问题学校:___________姓名:___________班级:___________考号:___________一、单选题1.如图所示电路中,电源电压保持不变。

闭合开关S,电路正常工作。

过了一会儿,两电表的示数都变大,则该电路中出现的故障可能是()A.灯L短路B.灯L断路C.电阻R短路D.电阻R断路2.如图所示,闭合开关,两灯都正常发光,电流表和电压表都有示数。

若灯L2断路,则电流表和电压表的读数将()A.变大;变大B.不变;变大C.变小;不变D.都变为零3.如图所示的电路中,电源电压不变,开关S闭合,灯L1、L2都正常发光,一段时间后,突然其中一灯熄灭,而电流表和电压表的示数都不变,出现这一现象的原因可能是()A.灯L1短路B.灯L1断路C.灯L2断路D.灯L2短路4.如图所示电路中,闭合开关后发现L1和L2均不发光,电流表无示数。

为了找出故障原因,小华用电压表进行检测,ac间电压为3V,发现ab间电压为3V,bc间电压为0。

则电路故障可能是()A.L1短路B.L1断路C.L2短路D.L2断路5.如图所示,开关闭合,两个灯泡都不发光,电流表指针几乎不动,而电压表指针有明显偏转,该电路故障可能是()A.灯泡L1、L2灯丝断了B.L1灯丝断了C.灯泡L2开路D.灯泡L1短路6.小明在做“探究串联电路电流的关系”的实验时,闭合开关后,小灯泡不亮,电流表无示数。

于是他用一根导线接在L1两端时,两灯仍不亮,电流表无示数;当导线接在L2两端时,一个灯亮了,电流表也有了示数。

则电路可能出现的故障是()A.电流表短路B.灯L1断路C.开关接触不良D.灯L2断路7.在图所示的电路中,闭合开关S,灯泡L1、L2均不发光,且电流表A和电压表V 指针均指在零刻度;现将灯泡L1和L2位置对调,其余元件位置不变,重新闭合开关S 时,发现两只灯泡仍不发光,电流表指针仍然不动,但电压表V的指针发生了明显偏转,依据上述信息可以判断()A.灯泡L1的灯丝断了B.灯泡L2的灯丝断了C.电源接线处松脱D.电流表损坏了8.右图所示的电路中,R1=R2=10Ω,电源电压恒定。

初三物理中考电路故障专题练习

初三物理中考电路故障专题练习

1 小明晚上做功课,把台灯插头插在书桌边的插座上,闭合台灯开关,发现台灯不亮。

为了找出故障原因,小明把台灯插头插入其他插座,发现台灯能正常发光,用测电笔插入书桌边的插座孔进行检查,发现其中一个孔能使测电笔的氖管发光,故障原因可能是( )A .进户线火线上的熔丝烧断B .进户线零线断了C .书桌边的插座与零线断开D .书桌边的插座与火线断开 2 暑期,徐延同学家新装了一台3kW 的空调机,试用了一会儿,家中突然停电,检查发现熔丝断了。

导致上述故障的原因可能是( )A .插头和插座接触不良B .电路中用电器的总功率过大C .空调机内部断路D .控制空调机的开关短路 3 小亮在开着空调的书房里复习功课,妈妈在厨房忙着做晚饭,当她把电饭煲的插头插入插座时,家里的空气开关就“跳闸”了,原因可能是电饭煲插头内部发生了( ),导致电路中( )过大,引起“跳闸”。

4 暑期持续的“桑拿天”,居民家里的空调、电扇都闲不住,导致电路火灾时有发生,火警电话不断,消防车拉着警笛呼啸而出,赶往火灾现场。

调查发现,起火原因如出一辙:电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮。

根据学过的物理知识回答:(1)“超负荷”是指电路中的( )过大(选填“电流”或“电阻”)。

(2)使火灾发生的理论依据是( ) 。

(3)请你提出一条预防这种火灾发生应采取什么措施( ) 。

图1 图21 在电学实验中,遇到断路时,常用电压表来检测。

某同学连接了如图1所示的电路,闭合开关S 后,发现灯不亮,为检查电路故障,他用电压表进行测量,结果是3V Ude 0Ubd 0ab 3ae ====,,,U V U ,则此电路的故障可能是( ) A .开关S 接触不良 B .小灯泡灯丝断了 C .电阻出现断路 D .e 、f 间出现断路2 如图所示,闭合开关S 时,灯泡L1、L2都不亮,用一根导线的两端接触a 、b 两点时两灯都不亮;接触b 、c 两点时,两灯都不亮;接触c 、d 两点时,两灯都亮。

中考物理综合题专题复习【家庭电路故障的分析问题】专题解析含答案解析

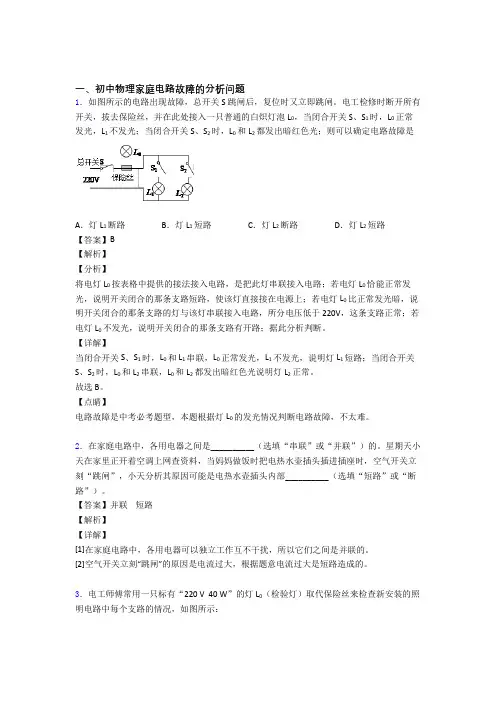

中考物理综合题专题复习【家庭电路故障的分析问题】专题解析含答案解析

一、初中物理家庭电路故障的分析问题1.如图所示的电路出现故障,总开关S跳闸后,复位时又立即跳闸。

电工检修时断开所有开关,拔去保险丝,并在此处接入一只普通的白炽灯泡L0,当闭合开关S、S1时,L0正常发光,L1不发光;当闭合开关S、S2时,L0和L2都发出暗红色光;则可以确定电路故障是A.灯L1断路B.灯L1短路C.灯L2断路D.灯L2短路【答案】B【解析】【分析】将电灯L0按表格中提供的接法接入电路,是把此灯串联接入电路;若电灯L0恰能正常发光,说明开关闭合的那条支路短路,使该灯直接接在电源上;若电灯L0比正常发光暗,说明开关闭合的那条支路的灯与该灯串联接入电路,所分电压低于220V,这条支路正常;若电灯L0不发光,说明开关闭合的那条支路有开路;据此分析判断。

【详解】当闭合开关S、S1时,L0和 L1串联,L0正常发光,L1不发光,说明灯L1短路;当闭合开关S、S2时,L0和L2串联,L0和L2都发出暗红色光说明灯L2正常。

故选B。

【点睛】电路故障是中考必考题型,本题根据灯L0的发光情况判断电路故障,不太难。

2.在家庭电路中,各用电器之间是__________(选填“串联”或“并联”)的。

星期天小天在家里正开着空调上网查资料,当妈妈做饭时把电热水壶插头插进插座时,空气开关立刻“跳闸”,小天分析其原因可能是电热水壶插头内部__________(选填“短路”或“断路”)。

【答案】并联短路【解析】【详解】[1]在家庭电路中,各用电器可以独立工作互不干扰,所以它们之间是并联的。

[2]空气开关立刻“跳闸”的原因是电流过大,根据题意电流过大是短路造成的。

3.电工师傅常用一只标有“220 V 40 W”的灯L0(检验灯)取代保险丝来检查新安装的照明电路中每个支路的情况,如图所示:(1)如果要检查L1所在支路,则要同时闭合的开关是_________;(2)如果L2所在支路完好无损,则在只闭合S, S2时,L0的发光情况是____(填“比正常发光时亮”“正常发光”或“比正常发光时暗”);(3)当只闭合S, S3时,L0正常发光,则L3所在支路__________。

中考物理总复习《电路故障分析》专项提升练习题(附答案)

中考物理总复习《电路故障分析》专项提升练习题(附答案)

中考物理总复习《电路故障分析》专项提升练习题(附答案)学校:___________班级:___________姓名:___________考号:___________ 1.(2023•牡丹江)如图所示,闭合开关,说法正确的是()A.两只小灯泡并联B.电压表测量L1两端的电压C.若L1不发光,一定是L1断路D.若L2不发光,电压表一定无示数2.(2023•烟台)在电学实验中,遇到电路故障时常用电压表来检测。

如图所示,电源电压恒为4.5V,闭合开关后两灯均不亮,用电压表先后测得ad、ac和ab 两端的电压均为4.5V,则故障可能是()A.灯L1断路B.灯L2断路C.灯L1短路D.灯L2短路3.(2023•镇江)如图所示,在探究串联电路电压特点的实验中,闭合开关,发现两只小灯泡都不发光,两只电压表示数均为3V,则可能发生的故障是()A.L2短路B.L1断路C.L2断路D.S 断路4.(2022•鄂州)小丞晚上在家做作业时,突然台灯不亮了,家里其它用电器也停止了工作,他立即找来测电笔检测电路,发现插座左、右两孔都能使氖管发光。

则他家里的电路可能出现的故障是()A.进户火线断路B.进户零线断路C.短路D.没交电费,所以停电了5.(2023•福建)如图所示,闭合开关S,滑动变阻器滑片P移动过程中,灯突然熄灭,电压表和电流表均无示数。

若电路中仅有一处故障,则故障不可能是()A.电流表接线松开B.小灯泡L断路C.滑动变阻器R断路D.开关S接触不良6.(2023•雁塔区校级模拟)下列对家庭电路的有关说法正确的是()A.安装了如图甲所示的电能表的家庭电路中同时使用的用电器总功率不能超过2200WB.如图乙,将校验灯L与熔断的熔丝并联,若闭合开关S1,校验灯L不亮,则一定是L1短路C.用如图丙所示的方法使用测电笔,一定会发生触电事故D.如图丁,若空气开关跳闸,则应该先检查电路,排除故障后再合上总开关7.(2022•临沂)如图所示电路,闭合开关S1、S2,小灯泡L1和L2均正常发光,两电表都有示数。

中考物理专题复习家庭电路故障题及答案解析

中考物理专题复习家庭电路故障题及答案解析

一、初中物理家庭电路故障的分析问题1.小刚晚上做作业时,把台灯的插头插入插座,闭合台灯开关后,他家所有的照明灯都突然熄灭,检查发现总开关已跳闸,故障可能是()A.台灯插头处出现了短路B.台灯灯泡处出现了短路C.台灯开关的两接线碰线D.插座处出现了短路【答案】B【解析】【分析】【详解】A.如果是台灯插头处出现了短路,不闭合开关,也会跳闸,故A不符合题意;B.如果台灯灯泡处出现了短路,则闭合开关时才会短路电源,故B符合题意;C.如果台灯开关的两接线碰线,闭合开关,两接线必须相碰,这是正常的现象,故C不符题意;D.如果插座处出现了短路,不插台灯,电源也会被短路,故D不符题意。

故选B。

2.如图所示,闭合开关S后,发现电灯L不亮,且保险丝没有熔断.用试电笔测试灯头的两端C、D,发现这两处都能使试电笔的氖管发光,再用试电笔测试B处氖管不发光.若电路中只有一处故障,则()A.AC段某处断路B.BD段某处断路C.电灯L断路D.电灯L短路【答案】B【解析】【分析】【详解】AC段某处断路时,则试电笔接触D点时,氖管不发光,故A错误;BD段某处断路,则试电笔接触CD点时,氖管发光,接触B点时不发光,故B正确;电灯L断路,则试电笔接触D点时,氖管不发光,故C错误;D、电灯L短路,则电源短路,电路中电流过大,保险丝会熔断,与题意不符,故D错误;故应选B。

3.某家庭电路的组成如图所示。

下列说法正确的是()A.图中的三个插座是串联的B.控制灯泡的开关要接在火线与灯泡之间,图中所示是正确的接法C.彩灯接入电路后都不亮,是由于其中的一个小彩灯短路D.家庭电路中的空气开关突然“跳闸”,一定是因为电路中出现了短路【答案】B【解析】【分析】【详解】A.从图中可以看到,三个插座是并联的,A错误;B.电路要先接开关,再接灯泡,控制灯泡的开关要接在火线与灯泡之间,图中所示是正确的接法,B正确;C.彩灯接入电路后都不亮,不是由于其中的一个小彩灯短路,如果其中一个小彩灯短路,那么其余小彩灯还是能亮的,C错误;D.家庭电路中的空气开关突然“跳闸”,有可能是电路中出现了短路,也有可能是用电器总功率过大,D错误。

2023年中考物理复习-专题15 电路故障问题【有答案】

2023年中考物理复习-专题15 电路故障问题【有答案】

第一部分中考重点基础考点专题篇电路故障问题一、选择题1. (2022湖南衡阳)如图是小成同学做“探究电流与电压关系”实验的电路图,按照电路图连接好电路,闭合开关S,发现电流表和电压表的指针均没有偏转,电路中仅有一处故障,故障可能是()A. 电阻R1断路B. 电阻R1短路C. 滑动变阻器R断路D. 滑动变阻器R短路【答案】C【解析】BD.若R1或者R短路,电路仍然处于通路状态,有电流通过电路,电流表会有示数,故BD不符合题意;A.如果R1断路,则电路没有电流通过,电流表没有示数;电压表测量的是R1两端的电压,由于电路只有一处故障,电压表仍然与电源两极相连,此时测量电源两端的电压,有较大的示数,故A不符合题意;C.如果滑动变阻器R断路,则电路没有电流通过,电流表示数为零,指针不偏转;同时电压表与电源正极断开,也没有示数,指针不偏转,故C符合题意。

故选C。

2. (2020山东潍坊)如图所示电路中,电源电压为3V,灯泡L1、L2规格相同。

闭合开关S,两灯均不亮。

保持S闭合,用电压表测得a、b间电压为0V,c、d间电压为3V,下列判断正确的是()A. b、c间导线断路B. 灯泡L1断路C. 灯泡L2断路D. 灯泡L1、L2均断路【答案】C【解析】灯泡不亮,可能是灯泡短路或电路存在断路造成的;用电压表测量电路ab间电压为0,则可能是灯L1发生短路,或ab之外电路存在断路;用电压表测c、d间电压为3V,等于电源电压,说明c、d之外电路不存在断路,断路位置在c、d间,即L2断路;综合分析可知,电路故障可能是:L1短路且L2断路或只有L2断路。

3.如图所示,闭合开关,两灯均不亮。

已知电路连接正确,是其中一个小灯泡出现了故障。

将电压表并联在灯泡L1两端时,电压表有示数。

则电路故障是()A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路【答案】C【解析】AB.灯L1短路或灯L2短路,另一个灯泡发光,题目中两灯均不亮,故AB不符合题意;C.灯L1断路,两灯均不亮,将电压表并联在灯泡L1两端时,相当于电压表和灯泡L2串联,电压表有示数,故C符合题意;D.灯L2断路,两灯均不亮,将电压表并联在灯泡L1两端时,电压表断路,电压表没有示数,故D不符合题意。

中考物理综合题专题复习【家庭电路故障的分析问题】专题解析附答案解析

中考物理综合题专题复习【家庭电路故障的分析问题】专题解析附答案解析

一、初中物理家庭电路故障的分析问题1.下列关于家庭用电知识的说法正确的是( )A.制作保险丝应选择熔点较高,电阻较小的材料B.控制电灯的开关应连接在火线与该电灯之间C.小明家正使用着一台110W的电冰箱,当他将60W的台灯的插座插进插座时,灯不亮且空气开关跳闸,则台灯断路D.使用螺丝刀形状的试电笔时手不能接触上端的金属帽【答案】B【解析】【详解】A.制作保险丝应选择熔点较低、电阻较大的铅锑合金的材料制成的,故A错误;B.为了防止发生触电事故,控制电灯的开关必须接在火线与电灯之间,故B正确;C.小明家正使用着一台110W的电冰箱,当他将60W的台灯的插头插进插座时,总功率不大,此时灯不亮且空气开关跳闸,则故障可能是台灯短路,故C错误;D.使用螺丝刀形状的试电笔时,手指必须触到试电笔上端的金属帽(又叫笔尾金属体),故D错误;故选B。

2.小明同学想在家里安装一盏照明灯,如图所示是他设计的电路。

图中虚线框1和2应连入开关和电灯,则开关应装在_______方框中(填“1”或“2”)。

安装完毕后,闭合开关,电灯正常发光,当他把“220V 8W”的台灯插头插入插座后,闭合台灯开关,电灯熄灭,发生这一现象的原因可能是_________短路。

(选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处)【答案】1;④。

【解析】【详解】[1]保险丝接在火线上,说明上面的线为火线,下面的线的零线,开关接在保险丝和灯泡之间,即位置1接开关,位置2接灯泡;[2]当把台灯插头插入插座后,闭合台灯开关,电灯熄灭,发生这一现象的原因可能是台灯灯头处短路,没有电流流过灯泡,电灯熄灭。

3.如图是小黄家的部分电路,开始时各部分工作正常.火线和零线间的电压值是_____.将电饭煲的插头插入三孔插座后,正在烧水的电热壶突然不能工作,但电灯仍正常发光.拔出电饭煲的插头,电热壶仍不能工作,把测电笔分别插入插座的左、右孔,氖管均能发光.则故障是下列选项中的________.A.电热壶所在电路的BD两点间断路B.电路的CD两点间导线断路C.插座的接地线断路D.电路的AB两点间导线断路【答案】220V B【解析】【分析】【详解】火线和零线间的电压值是220V;电灯仍正常工作,说明不是保险丝烧坏了,没有发生短路,而把测电笔分别插入插座的左、右插孔,氖管均能发光,说明火线有电,而零线开路了,且是在C、D之间开路。

中考物理综合题专题复习【家庭电路故障的分析问题】专题解析及答案

中考物理综合题专题复习【家庭电路故障的分析问题】专题解析及答案

一、初中物理家庭电路故障的分析问题1.某同学家里电灯均正常工作,当他把“220V 11W”的台灯插头插入插座后,闭合台灯开关,室内电灯全部熄灭,总开关跳闸,发生这种现象原因可能是()A.台灯开关处有短路B.插座处有短路C.台灯灯座处有短路D.台灯插头处有短路【答案】C【解析】【详解】A.若是台灯开关处有短路,则无论开关闭合还是断开,灯泡都会发光,也就是说开关失去了控制灯泡通断的作用,电路并不会出现短路,故A错误;B.若是插座处原来有短路,则在没有插入台灯之前,保险丝被熔断,故B错误;C.若是台灯灯座处有短路,则在台灯插头插入插座,闭合开关时,电路就会出现短路,故C正确;D.若是台灯的插头处有短路,则在台灯插头插入插座时,电路就会出现短路,而不会等到闭合台灯开关时才出现,故D错误;故选C。

2.如图是小许家中关于家庭电路的几个器件:(1)如图(1)所示,该电能表的示数为_______kW·h;由表上铭牌可知,他家同时使用的用电器的功率最多只能为____________W;(2)如图(2)的两只白炽灯泡,若这两只灯泡灯丝的长度相同,则灯丝较粗的是________(甲/乙)灯,若将它们串联接在220V电源上,较亮的是_____(甲/乙)灯,它们的总功率_______(大于/等于/小于)25W;(3)如图(3)所示是测电笔的结构示意图。

其中属于绝缘体的是_________,当测电笔插入电源插座时氖管发光,则该插孔接的是________线;他将开关断开的台灯插头插入电源插座后,闭合台灯开关,干路中的保险丝立即熔断了,发生这种情况的最大可能是________ (插座/插头/开关/灯头)处有短路。

【答案】643.4 8800 乙甲小于塑料外壳火灯头【解析】【详解】(1)[1][2]从图1可以看到,该电能表的示数为643.4kW·h;由表上铭牌可知,电路中的电流最大只能是40A,电路电压是220V,则他家同时使用的用电器的功率最多只能为220V40A8800WP UI==⨯=;(2)[3]从图2可以看到,甲灯的电功率小于乙灯的,根据2URP=可知,甲灯的电阻大于乙灯的电阻,而两灯泡的灯丝材料相同,长度也相同,甲灯的电阻大,那么甲灯灯丝横截面积较小,即灯丝较粗的是乙灯;[4]若将它们串联接在220V电源上,串联电路电流处处相等,而甲灯的电阻较大,根据2P I R=可知,甲灯的功率较大,则甲灯较亮;[5]把它们串联后,电路的总电阻是大于甲灯的电阻的,根据2UPR=可知,电压都是220V,电路的总功率是小于甲灯的功率,即它们的总功率小于25W;(3)[6]从图3可以看到,测电笔的构造中,只有塑料外壳不容易导电,它是绝缘体;[7]根据测电笔的使用方法可知,当测电笔插入电源插座时氖管发光,则该插孔接的是火线;[8]假如插座、插头有短路现象,那么在没闭合台灯开关之前,保险丝就已经熔断了,所以不会是插座、插头短路;假如是开关短路,台灯是有电阻的,那么即使开关闭合,保险丝也不会熔断,所以不会是开关短路;假如是灯头短路,那么闭合开关后,电路中电流很大,保险丝会熔断,这符合题意。

中考物理综合题专题复习【家庭电路故障的分析问题】专题解析附答案

中考物理综合题专题复习【家庭电路故障的分析问题】专题解析附答案

一、初中物理家庭电路故障的分析问题1.下列关于家庭用电知识的说法正确的是( )A.制作保险丝应选择熔点较高,电阻较小的材料B.控制电灯的开关应连接在火线与该电灯之间C.小明家正使用着一台110W的电冰箱,当他将60W的台灯的插座插进插座时,灯不亮且空气开关跳闸,则台灯断路D.使用螺丝刀形状的试电笔时手不能接触上端的金属帽【答案】B【解析】【详解】A.制作保险丝应选择熔点较低、电阻较大的铅锑合金的材料制成的,故A错误;B.为了防止发生触电事故,控制电灯的开关必须接在火线与电灯之间,故B正确;C.小明家正使用着一台110W的电冰箱,当他将60W的台灯的插头插进插座时,总功率不大,此时灯不亮且空气开关跳闸,则故障可能是台灯短路,故C错误;D.使用螺丝刀形状的试电笔时,手指必须触到试电笔上端的金属帽(又叫笔尾金属体),故D错误;故选B。

2.如图所示的家庭电路,当闭合开关时,发现电灯不亮。

若原因是图中打“x”的位置发生了断路。

则在开关闭台的情况下,用测电笔测试电路中A点时,测电笔氖管________(选填“会“或“不会”)发光。

【答案】会【解析】【分析】【详解】如果开关闭合后,灯不亮,经检查,是图中打“x”的位置发生了断路,则A点通过灯泡、开关与火线连通,A点与零线之间断开,即A点也带电,故A点会使氖管发光。

3.小明发现家中灯光过强想换一个合适的灯泡,在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应;为防止家庭电路中电流过大,应避免电路短路和家用电器的_________过大。

【答案】热总功率【解析】【分析】【详解】[1]电流通过导体时会产生热量,把电能转化为内能,这种现象叫做电流的热效应,灯泡烫手是因为电流通过灯泡的灯丝产生热量造成的。

[2]由I=pU可知,电压不变的情况下,当家用电器的的功率过大时,电流会过大;电路短路时,电流不经用电器而将火线和零线连接,此时电线上的电流也会过大,这两种情况都会导致跳闸。

中考物理电学专题复习电路故障分析

中考物理电学专题复习电路故障分析

中考电学专题复习电路故障分析学校:___________姓名:___________班级:___________考号:___________一、单选题1.(2022·山东·东平县实验中学九年级开学考试)如图所示电路,电源电压保持不变,闭合开关S,电流表和电压表的都有示数.如果某时刻电路出现故障,两表的示数都变大了,那么故障可能是A.电阻R1短路B.电阻R1断路C.电阻R2短路D.电阻R2断路2.(2020·全国·九年级单元测试)灯L1标有“6V 6W”字样,灯L2标有“12V 12W”字样,将L1、L2连成如图所示电路,闭合开关S,两灯都能发光,则A.灯L2比L1亮B.灯L1、L2实际电压之比为1∶2C.若一电表示数突然减小,另两电表示数不变,则可能是灯L2灯丝断了D.若将灯L1、L2串联后接入电路,两灯都能发光,则实际功率之比为1∶23.(2022·湖南邵阳·九年级期末)如图所示的电路,闭合开关,观察发现灯泡L1亮、L2不亮.调节变阻器滑片P,灯泡L1的亮度发生变化,但灯泡L2始终不亮.出现这一现象的原因可能是()A.灯泡L2灯丝断了B.滑动变阻器短路了C.灯泡L2短路了4.(2021·湖北十堰·九年级期末)小明在实验室里连接了如图所示的电路,对此电路的认识,正确的是()A.小灯泡并联,电压表测电源电压B.小灯泡串联,电压表测L2的电压C.若灯L1短路,则电压表示数为零D.若灯L2短路,则电压表示数为3V5.(2021·江苏·九年级专题练习)如图所示是小刚同学测定小灯泡电功率的电路图,当闭合开关时,发现灯L不亮,电流表有明显示数,电压表示数为零,若故障只出现在灯L和变阻器R中的一处,则下列判断正确的是()A.灯L断路B.灯L短路C.变阻器R断路D.变阻器R短路6.(2022·四川遂宁·九年级期末)如图所示电路中,闭合开关S后,发现灯泡L1不亮,L2亮,电流表有示数,电压表无示数,则电路出现的故障是()A.L1断路B.L1短路C.L2断路D.L2短路7.(2020·广西钦州·九年级期中)如图所示的电路中,小灯泡L1、L2规格相同,闭合开关S后,发现L1不亮,L2发光.此电路的故障可能是()A.灯L1短路B.灯L2短路C.灯L1断路D.开关S 接触不良8.(2020·山东菏泽·九年级期中)如图所示的电路,当开关S闭合时,L1、L2都能发光,一会儿后,L1亮、L2熄灭,则电路故障原因可能是()A.L1短路B.L2短路C.L1断路D.L2断路9.(2018年黑龙江省鹤岗市中考物理试题)如图所示,灯L1、L2完全相同,闭合开关S,发现只有一盏灯亮,且一个电表示数正常,另一个电表几乎没有示数,则下列故障中可能的是()A.灯L1断路B.灯L1短路C.灯L2断路D.灯L2短路10.(2022·山东滨州·九年级期末)如图所示,电源电压恒定,闭合开关,L1、L2两灯均正常发光,电流表和电压表均有示数.过一会儿,其中一只灯泡突然熄灭,两个电表示数均不变,假设故障是由其中某只灯泡引起的,则造成此现象的原因可能是A.L1短路B.L2短路C.L1断路D.L2断路11.(2021·湖北·宜昌市第五中学九年级期中)如图所示,开关闭合后,发现电压表的示数接近电源电压,电流表几乎无示数,如果电路中只有一处故障,则故障是A.变阻器断路B.小灯泡短路C.电流表短路D.小灯泡断路12.(2021·全国·九年级专题练习)如图所示,闭合开关后两灯不亮,用电压表先后测得U AD=U AC=U AB=4.5V,则故障可能是()A.灯L1发生断路B.灯L2发生断路C.灯L1发生短路D.灯L2发生短路二、多选题13.(2020·河南省襄城一高教育集团第一初级中学九年级期中)如图所示,电源电压为5V,闭合开关S,电压表的示数为1V。

中考物理复习家庭电路故障的分析问题专项易错题附详细答案

中考物理复习家庭电路故障的分析问题专项易错题附详细答案
B.b、c之间某处断路,灯不亮,a、d、c点都会使试电笔氖管发光,故B项符合题意;
C.a、d之间某处断路,c点不能使试电笔氖管发光,故C项不符合题意;
D.若电灯的灯丝断了,灯不亮,c点不能使试电笔氖管发光,故D项不符合题意。
2.家庭电路用电时要注意安全。
(1)在家庭电路中,有时导线长度不够,需要把两根导线连接起来使用,而连接处往往比别处更容易发热甚至引起火灾。这是因为有接头处导线比相同长度无接头处导线的_____(选填“电流”“电阻”)大。
CD.断开S,那么没有电流流过三线插座左边的孔,即使用测电笔检测三线插座左边的孔,氖管也不能发光;但当用测电笔检测三线插座右边的孔,电流从火线流出,流过三线插座右边的孔,再流过测电笔,流入大地,所以这时氖管能发光;C、D错误。
12.如图所示的家庭电路中,闭合开关后灯泡不亮,用测电笔火线检测插座的两孔,发现只有插入右孔时氖管才发光。用测零线电笔检测a点氖管不发光,检测b点氖管发光。发生这现象的原因可能是()
A.台灯灯丝烧断了B.他家空气开关“跳闸”了
C.书桌边的插座与火线断开D.书桌边的插座与零线断开
【答案】D
【解析】
【详解】
A.若台灯灯丝烧断了,把台灯插头插入其他插座时,台灯不会发光,故A不符合题意;
B.若空气开关“跳闸”了,把台灯插头插入其他插座时,台灯不会发光,故B不符合题意;
C.若书桌边的插座与火线断开,不会使测电笔的氖管发光,故C不符合题意;
C.若在导线a和b之间接一个灯泡,则它和L是串联的
D.根据测试结果,应该是m与j之间断路
【答案】B
【解析】
【分析】
【详解】
A.开关中的两个线头相碰,相当于开关处于闭合状态,它不会造成空气开关的跳闸,故A错误;

中考物理专题复习家庭电路故障的分析问题的综合题及详细答案

中考物理专题复习家庭电路故障的分析问题的综合题及详细答案

一、初中物理家庭电路故障的分析问题1.如图所示,当开关S闭合后,发现电灯L不亮,用测电笔测试c、d两点时,氖管都发光,测试a、b两点时,只有a点氖管发光,则故障可能是A.火线与零线短路B.b、c之间某处断路C.a、d之间某处断路D.电灯的灯丝断了【答案】B【解析】【详解】A.若火线与零线短路,闭合开关时,电灯 L 不亮,用测电笔测试 a、b、c、d 两点时,氖管都不发光,,故A项不符合题意;B.b、c之间某处断路,灯不亮,a、d、c点都会使试电笔氖管发光,故B项符合题意;C.a、d之间某处断路,c点不能使试电笔氖管发光,故C项不符合题意;D.若电灯的灯丝断了,灯不亮,c点不能使试电笔氖管发光,故D项不符合题意。

2.小明同学想在家里安装一盏照明灯,如图所示是他设计的电路。

图中虚线框1和2应连入开关和电灯,则开关应装在_______方框中(填“1”或“2”)。

安装完毕后,闭合开关,电灯正常发光,当他把“220V 8W”的台灯插头插入插座后,闭合台灯开关,电灯熄灭,发生这一现象的原因可能是_________短路。

(选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处)【答案】1;④。

【解析】【详解】[1]保险丝接在火线上,说明上面的线为火线,下面的线的零线,开关接在保险丝和灯泡之间,即位置1接开关,位置2接灯泡;[2]当把台灯插头插入插座后,闭合台灯开关,电灯熄灭,发生这一现象的原因可能是台灯灯头处短路,没有电流流过灯泡,电灯熄灭。

3.如图所示是小明家的一部分电路,当闭合开关S后发现电灯L不亮,且熔丝没有熔断,某同学用验电笔测试C、D两点时氖管发光,测试A点时氖管发光,测试B点时氖管不发光。

那么可以判定故障是___________;小明家所使用的交流电的周期是___________s。

【答案】BD间开路 0.02【解析】【分析】解决此题要知道保险丝没有熔断,说明没有发生电流过大的情况;测量火线氖管发光,证明进户火线正常;测量零线不发光,说明零线也正常;交流电完成一次周期性变化需要的时间叫周期,单位时间内完成周期性变化的次数叫频率。

中考物理总复习《欧姆定律—电路故障》专项测试题及答案

中考物理总复习《欧姆定律—电路故障》专项测试题及答案

中考物理总复习《欧姆定律—电路故障》专项测试题及答案一、选择题1.如图所示,在“练习使用滑动变阻器”的实验中,下列说法正确的是()A.闭合开关前,将滑片调到最左端,可起到保护电路的作用B.闭合开关后,发现小灯泡不亮,此电路一定有故障C.闭合开关后,将滑片向左调,可观察到灯泡逐渐变亮,电流表示数逐渐变大D.闭合开关后,将滑片向右调,可观察到灯泡逐渐变暗,电流表示数逐渐变大2.如图所示的电路中,电源电压不变,闭合开关0短路,下列分析正确的是()A.电压表示数接近电源电压B.移动滑动变阻器的滑片,灯泡亮度不变C.排除故障后,要使电流表示数变大,应向左移动滑动变阻器的滑片D.排除故障后,向右移动滑动变阻器的滑片,电压表与电流表的示数之比变大3.如图所示的电路中,电源电压保持不变。

闭合开关,两电表均有示数,一会儿后,两电表仍有示数,且其中一个电表示数变小,另一个电表示数不变,下列说法正确的是()A.电路故障为定值电阻断路B.电路故障为滑动变阻器短路C.排除故障后,滑片向左移动,两表示数均变小D.排除故障后,滑片向左移动,整个电路的总电阻变大4.如图,电源电压不变。

闭合开关,发现灯泡不亮,电流表无示数,电压表有示数且等于电源电压。

排除故障后,滑动变阻器的滑片P向左移动,下列分析正确的是()A.灯泡不亮是因为滑动变阻器阻值过大B.灯泡不亮是因为灯泡短路C.排除故障后,滑片P向左移动,灯泡变亮D.排除故障后,滑片P向左移动,电流表和电压表示数均变小5.在如图所示电路中,电源电压保持不变闭合开关S电路正常工作。

过了一会,两电表示数一个变大,一个变小,则对电路故障的分析正确的是()A.灯L可能短路B.灯L可能开路C.电阻R一定开路D.电阻R可能短路6.如图所示,电源电压6V,当开关闭合时,甲、乙两小灯泡都不发光,电路只有一处故障。

用电压表测得U ab=0,U ac=6V,U bd=6V,U cd=0,则()A.甲灯灯丝断了B.乙灯灯丝断了C.滑动变阻器R被短接了D.滑动变阻器R断开了7.在如图所示的伏安法测电阻实验中,闭合开关S,小明发现电流表有示数,但示数较小,小灯泡不亮。

中考物理复习专题:电路故障分析

中考物理复习专题:电路故障分析

为零,则故障可能是
(B)
A.灯L1短路 C.灯L1断路
B.灯L2短路 D.灯L2断路
8.如图所示电路,闭合开关,移动滑动变阻器的滑片P,小灯泡不
亮,电压表有示数但无明显变化,电流表有示数且有变化,则电路的故
障可能是
(B)
A.小灯泡断路
B.小灯泡短路
C.滑动变阻器短路
D.滑动变阻器断路
Байду номын сангаас
• 9. 在“测定小灯泡电阻”的实验中,如
• 11.如图所示是某同学用滑动变阻器改变小灯灯 泡亮度的实验电路。闭合开关时发现小灯泡不 亮,估计是小灯炮断路或短路,他用一只电压 表,设法查出故障。
(1)电压表并联在L两端有示数说明灯L断路 ;
(2)电压表并联在L两端无示数说明灯L 短路 ; (3)电压表串联在电路中且有示数说明灯L短路; (4)电压表串联在电路中且无示数说明灯L 断路。
(6)小希闭合开关后,小灯泡不发光,电流表有示数,电压表无示 数,出现该现象的原因是___小__灯__泡__短___路___。
(7)小军闭合开关后,小灯泡不发光,电流表无示数,电压表示数 接近电源电压,出现该现象的原因是小___灯__泡__断__路___或__电__压__表__、___电__流__表__位___置 _接__反___。
(5)小海闭合开关后,发现电压表反向偏转,出现该现象的原因是 ___电__压__表__正___、__负__接__线___柱__接__反__了_。改正电路后,再次闭合开关,使小灯泡 正常发光,小海发现电流表指针指到刻度盘右侧无刻度处,出现该现象 的原因是_____电__流__表___所__选__量__程___过__小。
灯泡的发光情况判断出电路故障,判断的根据是 __若___只__有__检__测___灯__泡__L_0_发___光__,__说__明__灯___泡__L_短__路___;__若___

中考物理总复习《电路故障分析》专项测试题(附带答案)

中考物理总复习《电路故障分析》专项测试题(附带答案)

中考物理总复习《电路故障分析》专项测试题(附带答案)学校:___________班级:___________姓名:___________考号:___________一、选择题1.如图所示,R1和R2均为定值电阻,闭合开关S,电流表指针明显偏转,电压表几乎无示数,如果只有R1和R2一处发生了故障,则下列判断正确的是()第1题图A. R1短路B. R2短路C. R1断路D. R2断路2.在图示电路中,开关闭合后,无论怎样移动滑片,小灯泡都不亮,电流表示数为零,电压表有示数且不变.图中除标有序号的四根导线外其他元件正常,则出现断路的导线一定是()第2题图A. ①B. ②C. ③D. ④3.如图所示是“测量小灯泡电功率”的实验电路,正确连接电路后闭合开关,发现灯泡不亮,电流表指针稍有偏转,电压表指针几乎不动,产生这一现象的原因可能是()第3题图A. 灯泡断路B. 滑动变阻器接入电路的阻值过大C. 灯丝电阻值过大D. 滑动变阻器短路4.小华在做如图所示的实验时,闭合开关S,两灯均发光,过了一会儿,灯L1突然熄灭,他发现一个电表的示数变大,另一个电表的示数变小;他将灯L1、L2位置互换,再次闭合开关S,观察到两个电表指针均不动,若电路中只有一处故障,则一定是()第4题图A. 灯L1短路B. 灯L1断路C. 灯L2短路D. 灯L2断路5.小明同学按图示连接好电路,闭合开关后发现,甲乙两灯泡均不亮.然后他拿来一根导线直接连在甲灯泡两端,此时甲乙灯泡仍不亮.于是他取下这根导线,直接连在乙灯泡两端,此时发现甲灯亮了起来.根据以上现象可以推断出下列哪个结论是正确的()第5题图A. 甲灯泡断路B. 乙灯泡断路C. 甲乙灯泡都断路D. 电源坏了6.如图所示,当开关S闭合时,小灯泡L不亮,小明同学利用电压表进行电路故障检测,检测结果如下表所示.则电路中的故障是()测试点a、b b、c c、d电压表示数有示数无示数有示数A.B. 小灯泡L断路C. 滑动变阻器R断路D. 滑动变阻器R短路7.在探究串联电路电压特点时,某同学设计的电路如图所示.对于下列实验过程中出现的现象及分析正确的是()第7题图A. 开关闭合后,如果灯泡L2不亮、L1亮,一定是L2灯丝断了B. 如果只有灯泡L1开路,则开关闭合后电压表示数一定为零C. 如果只有灯泡L2开路,则开关闭合后电压表示数一定为零D. 开关闭合后,如果电压表示数为零,灯泡L2一定不发光二、填空题8.如图所示电路,开关S闭合后,两灯均发光,电压表测的是灯________(选填“L1”或“L2”)两端电压.一段时间后,两灯均熄灭,但电压表有读数且示数较大,电流表无读数,则故障可能是________(选填“L1短路”“L1断路”或“L2断路”).第8题图9.小芳用铅笔芯制作如图所示的“模拟调光灯”.闭合开关后,左右移动回形针,小灯泡始终不亮.为检查电路故障,小芳将电压表接到A、B两点,测得电压为3.0 V,则A、B间________(选填“短路”或“断路”),这种故障可能的情况是____________、________________________.第9题图10. (2021上海)在如图所示的电路中,闭合开关S后,至少有一个电表发生偏转,已知电路中只有一处故障,且发生在电阻R1或R2上.请写出两电表的偏转情况及其对应的故障.________________________________________________________________________.第10题图参考答案1.【答案】A2.【答案】B3.【答案】B4.【答案】B5.【答案】B6.【答案】C7.【答案】C8. L1L1断路9.【答案】断路小灯泡灯丝断了A、B间接触不良10.【答案】若电压表示数不变,电流表示数变大,则R1短路;若电流表示数变大,电压表示数变小,则R2短路。

中考物理复习专题练习课件电路故障分析

中考物理复习专题练习课件电路故障分析

下,将M接电源“+”极,N依次接触A、B、C时,电压表示数为
零;N接触D时,电压表不为零.若故障只有一个,则可能是( A )
A.导线CD断路
B.灯泡产生断路
C.滑动变阻器断路
D.导线AB断路
第5题图
6.如图所示的家庭电路,闭合开关S1和S2,灯L1发光,灯L2不发 光.用试电笔分别接触插座的左、右孔,氖管均发光.若电路中
10.如图所示,当开关S闭合时,将产生的现象是( D )
A.灯可能被烧坏
B.不产生任何事故
C.灯和电流表都可能被烧坏
D.电流表可能被烧坏
第10题图
11.某同学将完好的电流表、电压表、小灯泡连接成如图所
示的电路,各处接触良好.当开关S闭合后,会出现( A )
A.电流表无示数,电压表有示数
B.小灯泡发光,但较暗
A.L1断路 B.L2短路 C.电流表断路
D.电压表断路
第3题图
4.如图所示电路,电源电压不变,闭合开关后,灯L1、L2都发光. 一段时间后,其中一盏灯突然熄灭,而电流表和电压表的示数
都不变,产生这一现象的原因是( D )
A.L1短路 B.L2短路 C.L1断路 D.L2断路
第4题图
5.如图,闭合开关,灯泡不亮.在开关闭合且不拆开导线的情况
只有一处故障,则( D )
A.灯L2断路 C.cd间断路
B.ab间断路 D.de间断路
第6题图
7.如图所示为某家庭的厨房电路,闭合开关S,电灯正常发光,在
三孔插座上刚插上电饭煲的插头时,所有用电器都停止工作,
拔出电饭煲的插头后,检查发现零之间是串联的
第8题图
二、根据故障判断现象
9.如图所示,电源电压为3 V,开关S闭合后,下列说法正确的是

中考物理专题复习分类练习 家庭电路故障的分析问题综合解答题含答案

中考物理专题复习分类练习 家庭电路故障的分析问题综合解答题含答案

一、初中物理家庭电路故障的分析问题1.如图所示为某家庭部分电路示意图。

在三孔插座上刚插上电热烧水壶(开关未闭合)的插头时,保险丝e熔断,家中其他用电器都正常工作。

以下叙述正确的是()A.造成该故障的原因可能是电热烧水壶开关被短路了B.保险丝熔断后,应立即更换新保险丝,恢复供电C.保险丝e熔断后,用测电笔测试两孔插座的左右两孔,只有测右孔时氖管发光D.在选择保险丝的规格时(以保险丝e为例),保险丝e熔断所需的电流应小于空调的额定电流【答案】C【解析】【分析】【详解】A.在三孔插座上刚插上电热烧水壶(开关未闭合)的插头时,保险丝e熔断,说明与空调相连的线路被短路或空调的功率过大,或者保险丝的额定电流过小,故A错误;B.保险丝熔断后,应查明保险丝熔断的原因,故障修复后再更换新保险丝,恢复供电,故B错误;C.空调和两孔插座是并联的,能独立工作,互不影响,保险丝e熔断后,空调不能工作,对两孔插座没有影响,再根据左零右火的原则,则只有测右孔时氖管发光,故C正确;D.在选择保险丝的规格时(以保险丝e为例),保险丝e熔断所需的电流应略大于空调的额定电流,故D错误。

故选C。

2.小明同学想在家里安装一盏照明灯,如图所示是他设计的电路。

图中虚线框1和2应连入开关和电灯,则开关应装在_______方框中(填“1”或“2”)。

安装完毕后,闭合开关,电灯正常发光,当他把“220V 8W”的台灯插头插入插座后,闭合台灯开关,电灯熄灭,发生这一现象的原因可能是_________短路。

(选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处)【答案】1;④。

【解析】【详解】[1]保险丝接在火线上,说明上面的线为火线,下面的线的零线,开关接在保险丝和灯泡之间,即位置1接开关,位置2接灯泡;[2]当把台灯插头插入插座后,闭合台灯开关,电灯熄灭,发生这一现象的原因可能是台灯灯头处短路,没有电流流过灯泡,电灯熄灭。

3.如图所示为一盏台灯的电路示意图,当把台灯接入电路时,为了安全,应将台灯插头的_______(选填“C”或“D”)插脚接火线,该灯泡正常工作一段时间后,灯丝热得发红,而与之相连的导线却几乎不发热,这说明电流通过导体时产生的热量与________有关.若闭合S该灯泡不能发光且电路中的空气开关跳闸,则电路故障可能是灯泡___________ .【答案】D 电阻短路【解析】【分析】家庭电路中,开关与火线连接,通过焦耳定律分析电路电热,电路中不能接入大功率用电器,不能出现短路情况。

中考物理专题复习电路故障分析试题

中考物理专题复习电路故障分析试题

故障分析一、电路故障分析:(假设电路中只有一处故障)1、电压表无示数,电流表有示数。

原因:电压表所夹区域L1发生短路。

根据U=I*R,导线有电流通过,但导线理论上没有电阻,因此导线不分压2、电流表无示数,电压表有示数。

原因:电压表所夹区域即L1发生断路。

电压表与灯泡L2串联,电压表电阻大分压大,灯泡电阻小分压小,串联中电压表分担的电压就接近于电源电压。

3、电流表和电压表都没有示数。

原因:电压表所夹区域外发生断路,导致电路不通。

例1. 如下图,当开关S闭合时,发现电流表指针偏转,电压表指针不动接近为零。

该电路的故障可能是〔〕A. 灯L1处短路B. 灯L2处短路C. 灯L1处断路D. 灯L2处断路例2、在测量小灯泡电阻的实验中,小明按图11所示的电路图连接好电路后,闭合开关,发现:灯不亮,电流表没有示数,电压表有示数。

电路中的故障可能是 ( )A.灯泡发生短路 B.灯泡发生断路C.变阻器R发生短路 D.变阻器R发生断路例3、在测量小灯泡电阻的实验中,小明按图11所示的电路图连接好电路后,闭合开关,发现:灯不亮,电流表没有示数,电压表也没有有示数。

电路中的故障可能是 ( )A.灯泡发生短路 B.灯泡发生断路C.变阻器R发生短路 D.变阻器R发生断路4、开路故障区域判断方法:①导线法:把一根导线并接到可能发生开路的地方,电路被连通,可以观察到_______有示数,_______发光。

②电压表法:将电压表并接到接到可能发生开路的地方,用电压表把电路连通,电压表有示数,而且它的示数等于__________。

但电路中的灯__ ______,电流表_______示数.例4、如下图,假设开关S闭合后,灯L1、L2均不亮,小华同学利用一根导线去查找电路故障,当她将导线连接在灯L1两端时,两灯均不亮,将导线连接在灯L2两端时,灯L1亮而灯L2不亮.由此可以判断〔〕A.灯L1短路 B.灯L2短路C.灯L1断路 D.灯L2断路例5、如下图电路,电源电压为6V.闭合开关后,两个小灯泡均不发光,用电压表测得ac与bd两点间的电压均为6V,那么故障可能是 ( )A. L1的灯丝断了 B.L2的灯丝断了C.R的电阻丝断了 D.开关接触不良稳固练习1、如图1所示的电路,合上开关,小灯泡正常发光假设将小灯泡和电流表的位置互换,那么合上开关后的现象是〔〕A.小灯泡不发光 B.小灯泡会烧坏C.小灯泡仍正常发光 D.电压表和电流表都没有示数2、如图2所示,闭合开关S后,电流表几乎无示数,电压表示数近似等电源电压,产生这一现象的原因可能是〔〕A、 L2短路B、 L2灯丝断了C、 L1短路D、L1灯丝断了3.如图3所示的电路,开关S闭合时,发现L1、L2都不亮,用电压表逐段测量,结果是U ab=0,U bc=6V,那么该电路的故障可能是〔〕A.开关S接触不良 B.灯L1断路 C.灯L2短路 D.灯L2的灯丝断了4.在如图4所示的电路中,电源电压不变.闭合开关S,电路正常工作,一段时间是后,发现其中一个电压表示数变大,那么〔〕A.灯L1可能变亮 B.灯L1亮度可能不变 C.灯L2可能断路D.灯L2可能短路图1 图2 图3 图45.如图5所示,开关S闭合后,电路正常工作,电压表有一定的示数。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

专题09 电路故障问题一、电压表问题引起电路故障分析(一)电压表示数为零的情况1.电压表测量的用电器发生短路一灯亮一灯不亮,电流表有示数;2.干路用电器发生断路两灯都不亮,电流表无示数;3.电压表故障或与电压表连线发生断路两灯都亮,电流表有示数(二)电压表示数等于电源电压的情况1.电压表测量的用电器发生断路两灯都不亮,电流表无示数注:此时不能把电压表看成断路,而把它看成是一个阻值很大的电阻同时会显示电压示数的用电器,由于电压表阻值太大,根据串联电路分压作用,电压表两端几乎分到电源的全部电压,电路中虽有电流但是很微弱,不足以使电流表指针发生偏转,也不足以使灯泡发光。

如果题目中出现“约”、“几乎”的字眼时,我们就锁定这种情况。

2.干路用电器发生短路一灯亮一灯不亮,电流表有示数二、电流表无读数引起电路故障分析电流表有示数说明和电流表串联的电路是通路;电流表没有示数则有两种情况:1.断路;2.电路中电流太小,不足以使电流表指针发生偏转(例如:电压表与电流表串联)3.用电流表判断电路故障例题及其解析三、电路元件问题引起电路故障分析四、电源被短路问题引起电路故障分析【例题1】在如图所示的电路中,闭合开关S,两灯均正常发光;一会儿后,一灯突然熄灭,另一灯仍正常发光,且电压表、电流表示数均不变.下列判断正确的是()A.L1短路B.L1断路 C.L2短路 D.L2断路【答案】B.【解析】此题考查了用电流表、电压表来判断电路故障,对两表的用法和特征要会运用.关键要正确理解断路和短路的含义.分析电路知,两只灯泡并联,电压表测并联电路的电压,电流表测L2的电流.并联电路的特点是:各用电器工作状态互不影响.根据电流表、电压表在电路中特征来判断.A.L1短路,则造成电源两极相连,电源短路,电压表、电流表示数均为零.故A不合题意;B.L1断路,L2支路不受影响,电流表示数不变,电压表示数仍等于电源电压.故B符合题意;C.L2短路,则电直接接在了电源两极,被烧坏,无示数.故C不合题意;D.L2断路,则电压表直接测电源电压,示数不变,电流表示数为零.故D不符合题意.【例题2】如图所示是小刚同学测定小灯泡电功率的电路图,当闭合开关时,发现灯L不亮,电流表有明显示数,电压表示数为零,若故障只出现在灯L和变阻器R中的一处,则下列判断正确的是()A.灯L断路 B.灯L短路C.变阻器R断路 D.变阻器R短路【答案】B【解析】小灯泡不发光说明灯泡短路或灯泡断路或滑动变阻器断路,电流表有示数,安说明电路不可能是断路,是短路,滑动变阻器短路时,灯泡会发光,故电路中存在的故障可能是小灯泡短路,电压表测量的是一段导线两端的电压,电压为0,B正确,选B。

【例题3】在如图所示的电路中,R1=R2,电键S闭合后,电路正常工作,电流表和电压表的示数分别为I0,U0,过一段时间后一个电表示数变大,一个电表示数变小。

已知电路中仅有一处故障,且只发生在电阻R1、R2上,请根据相关信息写出电表的示数及相应的故障。

、。

【答案】电压表示数为2U0,电流表示数为0,说明R1断路;电压表示数为0,电流表示数为2I0,说明R1短路。

【解析】原电路中,两电阻串联,电压表测R1的电压(小于电源电压),根据分压原理,两电阻的电压相等,由串联电路电压的规律,电源电压U=2U0,电流表测电路中的电流,由电阻的串联和欧姆定律,电流表示数:I0=U/( R1+ R2) = U/ R12﹣﹣﹣﹣﹣①:(1)若R2短路,则电压表测电源电压2U0,电压表示数变大,此时为R1的简单电路,电流表示数:I′=U/ R1=2I0﹣﹣﹣﹣②由①②电流表示也变大,与一个电表示数变大,一个电表示数变小不符合,故故障不可能是R2短路;若R2断路,整个电路断路,两表都没有示数,两表示数都变小,故故障不可能是R2断路;(2)已知电路中仅有一处故障,故故障只能是R1断路或短路,若R1断路,电压表串联在电路中测电源电压,示数电源电压U=2U0,电压表示数变大;电流表示数为0,电流表示数变小;符合题意;若R1短路,电压表示数为0,电压表示变小,电路为R2的简单电路,由欧姆定律,电流表示数为:I″=U/ R2=2I0,电流表示数变大,符合题意;综上:电压表示数为2U0,电流为0,说明R1断路;电压表为0,电流表示数为2I0,说明R1短路。

一、选择题1.某同学家的电灯均正常工作,当他把“220V 16W”的台灯插入插座后,闭合台灯开关,室内电灯全部熄灭. 发生这一现象的原因可能是A. 插座处短路B. 台灯灯头处短路C. 插座处断路D. 台灯灯头处断路【答案】B【解析】本题考查家庭电路故障问题。

如果是断路,则只会影响到台灯,不会影响到其他灯,故C、D错误;如果是插座处短路,则不用等到闭合开关就会导致保险丝烧断室内点灯全部熄灭,所以A错误;灯头处短路符合题中所述情景,闭合开关之后,保险丝被烧断,室内点灯全部熄灭,故选B。

2.如图所示,开关闭合,两个灯泡都不发光,电流表指针几乎不动,而电压表指针有明显偏转,该电路故障可能是()A.电流表开路,并且L1、L2灯丝断了B.L1灯丝断了C.灯泡L2开路D.灯泡L1短路【答案】B【解析】闭合开关两灯都不亮,原因有两个:断路或短路。

已知两灯串联都不亮,所以不可能是一灯短路,只能是断路。

A.如果电流表开路,两只灯泡L1、L2灯丝断了不能发光,电压表、电流表无示数。

不符合题意;B.如果灯泡L1灯丝断了,两只灯泡都不发光,电流表无示数,电压表测量电源电压指针偏转。

符合题意;C.如果灯泡L2开路,两只灯泡都不发光,电压表、电流表都无示数。

不符合题意;D.如果灯泡L1短路不能发光,L2能够发光。

不符合题意。

3.如图所示,闭合开关后两灯不亮,用电压表先后测得U AD=U AC=U AB=4.5V,则故障可能是()A.灯L1发生断路 B.灯L2发生断路 C.灯L1发生短路 D.灯L2发生短路【答案】A【解析】本题考查了用电压表检测电路的故障。

当电压表所测的那部分电路断路,电压表与电路串联,分担电源电压,要注意辨别。

电路发生断路时,当电压表的正负接线柱与电源两极相连时,电压表有示数,否则无示数。

由题意可知,闭合开关后两灯都不亮,测得U AD=U AC=U AB=4.5V,说明电源电压为4.5V;A.若灯L1发生断路,电压表并联在L1两端时与电源相通由示数且等于电源电压,故A符合题意;B.若灯L2发生断路,电压表并联在L2两端时与电源不相通,没有示数,故B不符合题意;C.若灯L1发生短路,电压表同时被短路没有示数,灯泡L2发光,故C不符合题意;D.若灯L2发生短路,灯泡L2发光,电压表有示数,故D不符合题意。

4.如图所示电路,电源电压保持不变。

下列说法正确的是()A.同时闭合开关S1和S3,则电路会出现短路B.同时闭合开关S1和S2,则R2被短接,只有R1接入电路C.只闭合开关S1,则R1与R2串联;再将滑片P向左移,电路的总功率变大D.同时闭合开关S2和S3,则R1与R2并联;再将滑片P向左移,电路的总电阻变小【答案】ACD【解析】A.由图知,同时闭合开关S1和S3,导线将电源两极连接起来,则电路会出现短路,故A正确;B.同时闭合开关S1和S2,则R1被短接(被短路),只有R2接入电路,故B错误;C.只闭合开关S1,则R1与R2串联;再将滑片P向左移,变阻器连入电路中的电阻变小,根据电阻的串联规律,总电阻变小,根据P=可知,电路的总功率变大,故C正确;D.同时闭合开关S2和S3,则R1与R2并联;再将滑片P向左移,变阻器连入电路中的电阻变小,根据电阻的并联规律,电路的总电阻变小,故D正确。

5.如图所示,闭合开关S后,发现电灯L不亮,且保险丝没有熔断.用试电笔测试灯头的两端C、D,发现这两处都能使试电笔的氖管发光,再用试电笔测试B处氖管不发光.若电路中只有一处故障,则()A.AC段某处断路B.BD段某处断路C.电灯L断路D.电灯L短路【答案】B【解析】解决此题要知道保险丝没有熔断,说明没有发生电流过大的情况;测量火线氖管发光,证明进户火线正常;测量零线不发光,说明零线也正常.A.AC段某处断路时,则试电笔接触D点时,氖管不发光,故A错误;B.BD段某处断路,则试电笔接触CD点时,氖管发光,接触B点时不发光,故B正确;C.电灯L断路,则试电笔接触D点时,氖管不发光,故C错误;D.电灯L短路,则电源短路,电路中电流过大,保险丝会熔断,与题意不符,故D错误.6.小雅同学在做电学实验时,不小心将电压表和电流表的位置互换了,如图所示,如果此时将开关闭合,则()A.两表都可能被烧坏B.两表都不会被烧坏C.电流表不会被烧坏D.电压表不会被烧坏,电流表可能被烧坏【答案】D.【解析】电流表的电阻很小,相当于一段导线,将电压表和电流表位置接反了,电流表直接接到电源两极上,电路就是短路.将电压表和电流表位置接反了,如图所示,此时电流表直接接到电源两极上,造成电源短路;通过电流表的电流会很大,电流表将被烧坏;由于是电源短路,没有电流通过电压表,所以,电压表不会烧坏.7.如图所示的电路,闭合开关S,灯泡L1,L2均不发光,且电流表Ⓐ和电压表Ⓥ指针均指在零刻度.现将灯泡L1和L2位置对调,其余元件位置不变,重新闭合开关S时,发现两只灯泡仍不发光,电流表Ⓐ指针仍然不动,但电压表Ⓥ的指针发生了明显偏转,依据上述信息可以判断()A.灯泡L1的灯丝断了B.灯泡L2的灯丝断了C.电源接线处松脱 D.电流表损坏了【答案】B.【解析】分析电路图可知,两只灯泡串联,闭合开关,两只灯泡都不亮,电流表无示数,说明电路中有断路;电压表无示数,说明电压表两端到电源的正负极之间有断路;将电灯L1、L2的位置对调,闭合开关,电流表无示数,说明电路中有断路;电压表有示数,说明电压表两接线柱到电源的正负极之间是通路.闭合开关,两只灯泡都不亮,电流表无示数,说明电路中有断路;电压表无示数,说明电压表两接线柱到电源的正负极之间有断路,则可能是灯泡L2的灯丝断了或电流表损坏了;将灯泡L1、L2的位置对调,闭合开关,电流表无示数,说明电路中有断路;电压表有示数,说明电压表两接线柱到电源的正负极之间是通路,则与电压表并联的支路发生断路,即灯泡L2的灯丝断了,故ACD错误,B 正确.二、填空题8.在图中所示电路中,电源电压恒为6V.闭合S后,发现两个小灯泡(均标有”3V 1W“)都不亮,用电压表测得U ac=U bd=6V,如果电路中的各段导线及连接处均无问题且故障只有一处,那么电路故障是(须指明那个元件出了什么故障);如果此时用电压表去测灯泡L1两端电压,则电压表的示数为.【答案】灯泡L2灯丝断;0V.【解析】闭合开关灯泡不亮,原因有两个:断路或短路.其中若一个灯泡短路,另一只灯泡会发光,此题中两灯都不亮,只能发生断路.将电压表接在ac两点之间时,示数为6V,说明除灯泡L1、L2以外的电路是通路;将电压表接在bd两点之间时,示数为6V,说明除灯泡L2和滑动变阻器以外的电路是通路.由上知滑动变阻器是完好的,所以故障原因为灯泡L2灯丝断了.因为L1是完好的,如果此时用电压表测灯泡L1两端电压,电压表示数为零.9.在如图所示的电路中,电源电压为U,己知电路中仅有一处故障,且只发生在电阻R1、R2上,电键S闭合前后,电压表指针的位置不变,请根据相关信息写出电压表的示数及相应的故障..【答案】若电压表的示数为U,说明R2断路或R1短路;若电压表的示数为0,说明R1断路;【解析】从两个方面分析:若电压表有示数说明闭合开关前后,电压表与电源的两端相连,据此定出故障所在;若电压表无示数说明闭合开关前后,电压表与电源的两端不相连,据此确定出故障所在.①若闭合开关前,电压表有示数,说明电压表通过R1与电源的两极连通,此时电压表的示数为电源电压U;闭合开关后,电压表指针的位置不变,即电压表仍然测电源电压,则故障可能是R1短路了(R1不分压),也可能是R2断路(此时电压表串联在电路中测电源电压).②若闭合开关前,电压表无示数,说明电压表与电源的两极不相连,则故障为R1断路;闭合开关后,电压表指针的位置不变,即电压表仍然无示数,也说明是R1断路.。
