浙江工业大学机械原理习题集卡
机械原理习题卡答案
4 试计算图 4 所示机构的自由度。不要求 解 该机构为空间机构，且公共约束 m=0，n=3，p5=2（A 处为转动副，C 处为移动副），p3=2 （B，D 处为球面副）；又由图可知，连杆 2 及 3 绕自身转动为局部自由度 F’=1。由式（1.3） 求得
F=6n – 5p5 – 3p3 – F’=6×3 – 5×2 – 3×2 – 1=1 故该机构的自由度为 1。
图8
8
第二章 机构的结构分析
9 试计算图 9 所示运动链的自由度，如有复合铰链、局部自由度、虚约束需明确指出，并判 断是否为机构。 解 齿轮 2’及 4’引入虚约束，A 处为复合铰链，得
F=3n –（2pl + ph – p’）– F’= 3×7 – (2×7+8 – 2) –0=1
图9
9
第二章 机构的结构分析
F=3n –（2pl + ph – p’）– F’= 3×8 – (2×12+0 – 1) –0=1
图7
7
第二章 机构的结构分析
8 试计算图 8 所示机构的自由度。 解 n=5，pl=7（B 处为复合铰链），ph=0，则
F=3n –（2pl + ph – p’）– F’= 3×5– (2×7+0 – 0) –0=1
三简答题1何谓凸轮机构的压力角它在凸轮机构的设计中有何重要意义2直动从动件盘形凸轮机构压力角的大小与该机构的哪些因素有关3在直动从动件盘形凸轮机构中若凸轮作顺时针方向转动从动件向上移动为工作行程则凸轮的轴心应相对从动件导路向左偏置还是向右偏置为好为什么若偏置得太多会有什么问题产生4在直动从动件盘形凸轮机构中试问同一凸轮采用不同端部形状的从动件时其从动件运动规律是否相同为什么5图示为一凸轮机构从动件推程位移曲线oabcab平行横坐标轴
机械原理习题集
机械原理习题集
1. 两个齿轮相互啮合，一个齿轮有20个齿，另一个齿轮有40
个齿，若小齿轮每秒转动100次，则大齿轮每秒转动多少次？
2. 一个泵的输出转速为600转/分钟，输出功率为10千瓦，叶
片直径为0.5米，求泵的最大扬程。
3. 一台机床的主轴转速为1500转/分钟，主轴齿轮带动一组齿轮，最后输出给砂轮的转速为1200转/分钟，求齿轮组的传动比。
4. 一个缸体的活塞被液压缸推动，活塞的直径为0.2米，液压
缸的半径为0.05米，当液压缸施加的力为10千牛时，活塞受
到的力是多少？
5. 一个滑块轴承的半径为0.1米，轴承内径为0.05米，外径为0.2米，滑块负荷为1000牛，求滑块轴承的最大接触应力。
6. 一个弹簧的刚度系数为10千牛/米，原长为1米，当受到10牛的拉力时，弹簧的伸长是多少？
7. 一个摩擦片的材料摩擦系数为0.2，受到10千牛的正常力时，摩擦力是多少？
8. 一根悬挂在天花板上的弹簧，原长为1米，当挂上一个质量为10千克的物体后，弹簧的伸长是多少？
9. 一个齿轮箱的输入齿轮有20个齿，输出齿轮有40个齿，输入齿轮每分钟转动100次，则输出齿轮每秒转动多少次？
10. 一个传动带的直径为1米，受到的张力为1000牛，传动带的最大应力是多少？。
浙江工业大学机械原理第八章习题第十章习题
1. 图 示 为一渐开线 齿 廓 与一直 线 齿 廓 相啮合 的 直 齿 圆 柱 齿 轮 传 动。
渐 开 线 的 基 圆 半 径 为rb1， 直 线 的 相 切 圆 半 径 为r2， 求 当 直 线 齿 廓 处 于 与 连 心 线 成β 角 时， 两 轮 的 传 动 比i 1212=ωω为 多 少？ 已 知rb1=40 mm ，β=30︒，O1O2=100 mm 。
并 问 该 两 轮 是 否 作 定 传 动 比 传动， 为 什 么？2．已知一条渐开线，其基圆半径为r b =50mm ，画 出K 点 处 渐 开 线 的 法 线并试求该渐开线在向径r k ＝65mm 的点k 处的曲率半径k ρ、压力角3．图示的渐开线直齿圆柱标准齿轮，18=z ，m =10mm,︒=20α,现将一圆棒放在齿槽中时， 圆棒与两齿廓渐开线刚好切于分度圆上 ，求圆棒的半径R 。
4．现有四个标准渐开线直齿圆柱齿轮，压力角为20︒，齿顶高系数为1，径向间隙系 数为0.25。
且：(1)51=m mm ，201=z ；(2)42=m mm ，252=z ；(3)43=m mm ，503=z ；(4)34=m mm ，604=z 。
问：(1)轮2和轮3哪个齿廓较平直？为什么？(2)哪个齿轮的齿最高？为什么？(3)哪个齿轮的尺寸最大？为什么？(4)齿轮1和2能正确啮合吗？为什么？5. 已知一渐开线直齿圆柱标准齿轮的有关参数如下:z =33,α=20,h a*=1,c *=025.,齿顶圆直径d a =140 mm 。
试求该齿轮的模数m 、分度圆半径r 、分度圆齿厚s 和齿槽宽e 、齿全高h 。
6. 已知一渐开线直齿圆柱标准齿轮z =26,m =3mm,h a *=1,α=200。
试求齿廓曲线在齿顶圆上的曲率半径及压力角。
7. 已知一对渐开线标准外啮合圆柱齿轮传动，其模数mm m 10=，压力角︒=20α，中心距mm a 350=，传动比5/912=i ，试计算这对齿轮传动的几何尺寸。
浙江工业大学机械设计习题卡答案

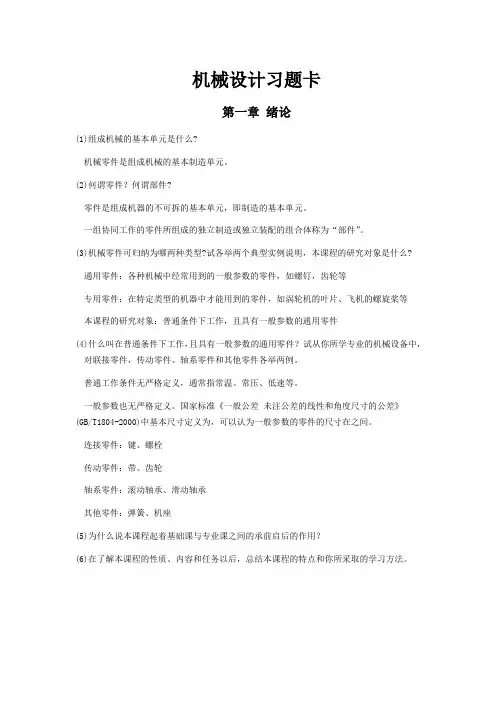

机械设计习题卡第一章绪论(1)组成机械的基本单元是什么?机械零件是组成机械的基本制造单元。
(2)何谓零件？何谓部件?零件是组成机器的不可拆的基本单元，即制造的基本单元。
一组协同工作的零件所组成的独立制造或独立装配的组合体称为“部件”。
(3)机械零件可归纳为哪两种类型?试各举两个典型实例说明，本课程的研究对象是什么?通用零件：各种机械中经常用到的一般参数的零件，如螺钉，齿轮等专用零件：在特定类型的机器中才能用到的零件，如涡轮机的叶片、飞机的螺旋桨等本课程的研究对象：普通条件下工作，且具有一般参数的通用零件(4)什么叫在普通条件下工作，且具有一般参数的通用零件？试从你所学专业的机械设备中，对联接零件，传动零件、轴系零件和其他零件各举两例。
普通工作条件无严格定义，通常指常温、常压、低速等。
一般参数也无严格定义。
国家标准《一般公差未注公差的线性和角度尺寸的公差》(GB/T1804-2000)中基本尺寸定义为，可以认为一般参数的零件的尺寸在之间。
连接零件：键、螺栓传动零件：带、齿轮轴系零件：滚动轴承、滑动轴承其他零件：弹簧、机座(5)为什么说本课程起着基础课与专业课之间的承前启后的作用？(6)在了解本课程的性质、内容和任务以后，总结本课程的特点和你所采取的学习方法。
第二章机械设计总论(1)对机器提出的主要要求包括什么？使用功能要求；经济性要求；劳动保护和环境保护要求；寿命与可靠性要求；其他专用要求等。
(2)机器设计应满足哪些基本要求?机械零件设汁应满足哪些基本要求?分析下列机械零件应满足的基本要求是什么：电动机轴，普通减速器中的齿轮轴，起重机吊钩，精密机床主轴．汽门弹簧。
农业机械中的拉曳链，联合收割机中的V带。
避免在预定寿命期内失效；结构工艺性要求；经济性要求；质量小要求；可靠性要求。
(3)设计机械的经济性要求包括哪些方面?a.零件本身的生产成本；b.尽可能采用标准化的零、部件以取代特殊加工的零、部件。
(4)何谓机械的可靠度?机械中零件之间组成的模式不同，其可靠度如何计算？在规定的使用时间(寿命)内和预定的环境条件下，机械能正常地完成其功能的概率。
2014浙江工业大学机械原理习题卡填空简答
2014浙江工业大学机械原理习题卡第二章机构的机构分析一、填空题1. 平面运动副的最大约束数为____2_____，最小约束数为_____1_____。
2.平面机构中若引入一个高副将带入_____1____个约束，而引入一个低副将带入_____2____个约束。
平面机构中约束数与自由度数的关系是_约束数+自由度数=3_。
3. 在机器中，零件是最小制造的单元，构件是最小运动的单元。
4. 点或线接触的运动副称为高副，如齿轮副、凸轮副等。
5．机器中的构件可以是单一的零件，也可以是由多个零件装配成的刚性结构。
6．两个构件相互接触形成的具有确定相对运动的一种联接称为运动副。
7．面接触的运动副称为低副，如转动副、移动副等。
8．把两个以上的构件通过运动副的联接而构成的相对可动的系统称为是运动链，若运动链的各构件构成了首末封闭的系统称为闭链，若运动链的构件未构成首末封闭的系统称为开链。
9．平面机构是指组成机构的各个构件均在同一平面内运动。
10．在平面机构中，平面低副提供 2 个约束，平面高副提供 1 个约束。
11．机构具有确定运动时所必须给定的独立运动参数的数目称为机构的自由度。
12．机构具有确定运动的条件是机构的原动件数等于自由度数。
二、简答题1. 机构具有确定运动的条件是什么？答：1.要有原动件；2.自由度大于0；3.原动件个数等于自由度数。
2. 何谓复合铰链、局部自由度和虚约束？在计算机构自由度时应如何处理？答：复合铰链是三个或更多个构件组成两个或更多个共轴线的转动副。
在有些机构中, 其某些构件所能产生的局部运动并不影响其他构件的运动, 我们把这些构件所能产生的这种局部运动的自由度称为局部自由度。
虚约束是在机构中与其他约束重复而不起限制运动作用的约束。
在计算机构自由度时, K个构件汇交而成的复合铰链应具有（K-1）个转动副，同时应将机构中的局部自由度、虚约束除去不计。
第三章平面机构的运动分析3－１填空题：1．速度瞬心是两刚体上瞬时速度相等的重合点。
浙江工业大学机械原理习题答案

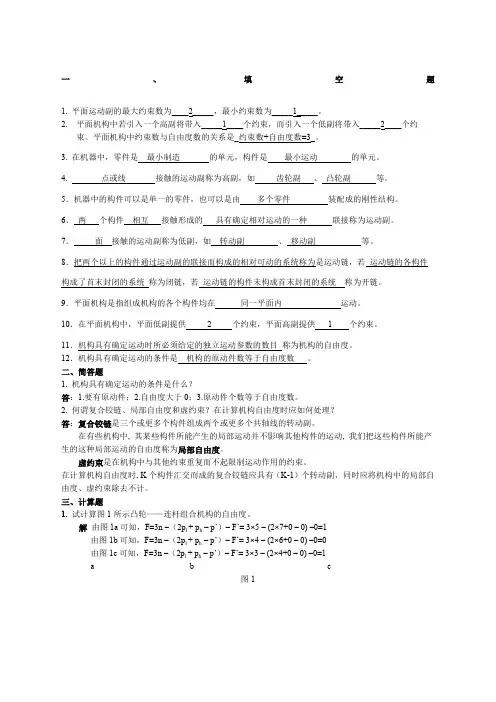

一、填空题1. 平面运动副的最大约束数为____2_____，最小约束数为_____1_____。
2.平面机构中若引入一个高副将带入_____1____个约束，而引入一个低副将带入_____2____个约束。
平面机构中约束数与自由度数的关系是_约束数+自由度数=3_。
3. 在机器中，零件是最小制造的单元，构件是最小运动的单元。
4. 点或线接触的运动副称为高副，如齿轮副、凸轮副等。
5．机器中的构件可以是单一的零件，也可以是由多个零件装配成的刚性结构。
6．两个构件相互接触形成的具有确定相对运动的一种联接称为运动副。
7．面接触的运动副称为低副，如转动副、移动副等。
8．把两个以上的构件通过运动副的联接而构成的相对可动的系统称为是运动链，若运动链的各构件构成了首末封闭的系统称为闭链，若运动链的构件未构成首末封闭的系统称为开链。
9．平面机构是指组成机构的各个构件均在同一平面内运动。
10．在平面机构中，平面低副提供 2 个约束，平面高副提供 1 个约束。
11．机构具有确定运动时所必须给定的独立运动参数的数目称为机构的自由度。
12．机构具有确定运动的条件是机构的原动件数等于自由度数。
二、简答题1. 机构具有确定运动的条件是什么？答：1.要有原动件；2.自由度大于0；3.原动件个数等于自由度数。
2. 何谓复合铰链、局部自由度和虚约束？在计算机构自由度时应如何处理？答：复合铰链是三个或更多个构件组成两个或更多个共轴线的转动副。
在有些机构中, 其某些构件所能产生的局部运动并不影响其他构件的运动, 我们把这些构件所能产生的这种局部运动的自由度称为局部自由度。
虚约束是在机构中与其他约束重复而不起限制运动作用的约束。
在计算机构自由度时, K个构件汇交而成的复合铰链应具有（K-1）个转动副，同时应将机构中的局部自由度、虚约束除去不计。
三、计算题1. 试计算图1所示凸轮——连杆组合机构的自由度。
解由图1a可知，F=3n –（2p l + p h–p’）–F’= 3×5 – (2×7+0 – 0) –0=1由图1b可知，F=3n –（2p l + p h–p’）–F’= 3×4 – (2×6+0 – 0) –0=0由图1c可知，F=3n –（2p l + p h–p’）–F’= 3×3 – (2×4+0 – 0) –0=1a b c图15. 试计算图2所示的压床机构的自由度。
浙江工业大学机械设计习题卡BT完整解答版
第一章绪论、第二章机械设计总论 1 填空题1．机械零件一般可以分为通用零件和专用零件两大类。
2．观察一辆自行车，螺钉、链轮、链条等明显属于通用零件，而＿龙头、大梁、脚蹬＿则属于专用零件。
3．机器通常由三个部分和两个系统组成，它们是＿原动机部分＿＿、＿传动部分＿、＿执行部分＿、＿＿控制系统＿和＿辅助系统＿。
4．机械零件的主要失效形式包括＿整体断裂＿、＿过大的残余变形＿、＿零件的表面破坏＿和破坏正常工作条件引起的失效。
5．根据不同失效形式，机械零件的一般的设计准则包括＿强度准则＿、＿刚度准则＿、寿命准则、振动稳定性准则和可靠性准则。
一、填空题：1．零件材料的疲劳根据疲劳次数的明显不同可分为＿低周疲劳＿和＿高周疲劳＿，例如＿＿材料断裂试件＿和＿发动机曲轴＿。
2．材料疲劳曲线是表达 疲劳极限 与 应力循环次数 的相对关系。
3．零件的疲劳强度极限除与材料自身疲劳强度极限有关外，还与＿零件的应力集中状况、＿零件具体尺寸＿、＿零件表面质量＿以及＿零件的热处理强化方式＿四个方面有关。
4．对于单向稳定变应力进行分析时，可能发生最常见三种变化规律为＿r c =＿＿＿＿＿＿＿、＿m c σ=＿和＿min c σ=＿，例如＿心轴、大多数底座类零件、举重设备中的吊臂＿。
5．对规律性单向不稳定变应力采用 疲劳损伤累积 假说进行计算。
6．极限应力线图是以 m σ 为横坐标的，其含义是＿工作平均应力＿；以＿a σ为纵坐标的，其含义是＿工作应力幅＿。
二、选择题1、零件的截面形状一定，当截面尺寸增大时，其疲劳极限将随之 C 。
A.增加 B.不变 C.降低2、两零件的材料和几何尺寸都不相同，以曲面接触受载时，两者的接触应力值 A 。
A.相等 B.不相等 C.是否相等与材料和几何尺寸有关 3. 零件受静载荷作用时, 则在其内部 CA.只会产生静应力B.只会产生变应力C.可能产生静应力, 也可能产生变应力 三、计算题1． 某材料的对称循环弯曲疲劳强度为MPa 1801=-σ,MPa s 260=σ取循环基数为60105⨯=N ，9=m ，试计算循环次数分别为700次，25000次和620000次时的有限寿命弯曲疲劳极限。
浙江工业大学机械设计习题卡答案
机械设计习题卡第一章绪论(1)组成机械的基本单元是什么?机械零件是组成机械的基本制造单元。
(2)何谓零件？何谓部件?零件是组成机器的不可拆的基本单元，即制造的基本单元。
一组协同工作的零件所组成的独立制造或独立装配的组合体称为“部件”。
(3)机械零件可归纳为哪两种类型?试各举两个典型实例说明，本课程的研究对象是什么?通用零件：各种机械中经常用到的一般参数的零件，如螺钉，齿轮等专用零件：在特定类型的机器中才能用到的零件，如涡轮机的叶片、飞机的螺旋桨等本课程的研究对象：普通条件下工作，且具有一般参数的通用零件(4)什么叫在普通条件下工作，且具有一般参数的通用零件？试从你所学专业的机械设备中，对联接零件，传动零件、轴系零件和其他零件各举两例。
普通工作条件无严格定义，通常指常温、常压、低速等。
一般参数也无严格定义。
国家标准《一般公差未注公差的线性和角度尺寸的公差》(GB/T1804-2000)中基本尺寸定义为0.5-4000mm，可以认为一般参数的零件的尺寸在0.5-4000mm之间。
连接零件：键、螺栓传动零件：带、齿轮轴系零件：滚动轴承、滑动轴承其他零件：弹簧、机座(5)为什么说本课程起着基础课与专业课之间的承前启后的作用？(6)在了解本课程的性质、内容和任务以后，总结本课程的特点和你所采取的学习方法。
第二章机械设计总论(1)对机器提出的主要要求包括什么？使用功能要求；经济性要求；劳动保护和环境保护要求；寿命与可靠性要求；其他专用要求等。
(2)机器设计应满足哪些基本要求?机械零件设汁应满足哪些基本要求?分析下列机械零件应满足的基本要求是什么：电动机轴，普通减速器中的齿轮轴，起重机吊钩，精密机床主轴．汽门弹簧。
农业机械中的拉曳链，联合收割机中的V带。
避免在预定寿命期内失效；结构工艺性要求；经济性要求；质量小要求；可靠性要求。
(3)设计机械的经济性要求包括哪些方面?a.零件本身的生产成本；b.尽可能采用标准化的零、部件以取代特殊加工的零、部件。
浙江工业大学机械原理习题卡
第二章 机构的结构分析一、试画出图示平面机构的机构示意图，并计算自由度（步骤：1）列出完整公式，2）带入数据，3）写出结果）。
图a ) 唧筒机构――用于水井的半自动汲水机构。
图中水管4直通水下，当使用者来回摆动手柄2时，活塞3将上下移动，从而汲出井水。
n= 3 p L = 4 p H = 0p '= 0 F '= 0F=3n －(2p l ＋p h －p ′)－F ′= 3×3－（2×4＋0－0）－0 = 1图b ) 缝纫机针杆机构 原动件1绕铰链A 作整周转动，使得滑块2沿滑槽滑动，同时针杆作上下移动，完成缝线动作。
解： 自由度计算： 画出机构示意图：n= 3 p L = 4 p H = 0p '= 0 F '= 0F=3n －(2p l ＋p h －p ′)－F ′ = 3×3－(2×4＋0－0)－0 = 1图c ）所示为一具有急回作用的冲床。
图中绕固定轴心A 转动的菱形盘1为原动件，其与滑块2在B 点铰接，通过滑块2推动拨叉3绕固定轴心C 转动，而拨叉3与圆盘4为同一构件。
当圆盘4转动时，通过连杆5使冲头6实现冲压运动。
试绘制其机构运动简图，并计算自由度。
观察方向3241 432 1解：1) 选取适当比例尺μl ，绘制机构运动简图(见图b)2) 分析机构是否具有确定运动n= 5 p L = 7 p H = 0 p '= 0 F '= 0F =3n －(2p l ＋p h －p ′)－F ′= 3×5－(2×7＋0－0)－0 ＝ 1 机构原动件数目＝ 1 机构有无确定运动？ 有确定运动想一想1．如何判断菱形盘1和滑块是否为同一构件？它们能为同一构件吗?2 为了使冲头6得到上下运动，只要有机构CDE 即可，为什还要引入机构ABC ？(可在学过第三章后再来想想)二、图a)所示为一简易冲床的初拟设计方案。
机械原理浙工大习题卡第4章答案
§4 机构力分析填空题：1. 作用在机械上的力分为 驱动力 和 阻抗力 两大类。
2．对机构进行力分析的目的是：(1) 确定运动副中的反力 ；(2) 确定机械上的平衡力或平衡力矩 。
3. 质量代换中，动代换是指满足质量不变、质心位置不变以及对质心轴的转动惯量不变；而静代换则是指只满足 构件的质量不变和质心位置不变 。
4. 在滑动摩擦系数相同条件下，槽面摩擦比平面摩擦大，其原因是槽面摩擦的当量摩擦系数为θsin f f =∇，明显大于f ，因此，机械中三角带传动比平型带传动用得更为广泛，而联接用的螺纹更多地采用三角形为螺纹牙型。
5. 虑摩擦的移动副，当发生加速运动时，说明外力的作用线与运动方向法线的夹角 大于摩擦角 ，当发生匀速运动时，说明外力的作用线与运动方向法线的夹角 等于摩擦角 ，当发生减速运动时，说明外力的作用线与运动方向法线的夹角 小于摩擦角6. 考虑摩擦的转动副，当发生加速运动时，说明外力的作用线 在摩擦圆之外 ，当发生匀速运动时，说明外力的作用线 与摩擦圆相切 ，当发生减速运动时，说明外力的作用线 与摩擦圆相割 。
选择题：1. 在车床刀架驱动机构中，丝杠的转动使与刀架固联的螺母作移动，则丝杠与螺母之间的摩擦力矩属于 。
A)驱动力； B)生产阻力； C)有害阻力； D)惯性力。
2. 风力发电机中的叶轮受到流动空气的作用力，此力在机械中属于 。
A)驱动力； B)生产阻力； C)有害阻力； D)惯性力。
3. 在空气压缩机工作过程中，气缸中往复运动的活塞受到压缩空气的压力，此压力属于 。
A)驱动力； B)生产阻力； C)有害阻力； D)惯性力。
4. 在外圆磨床中，砂轮磨削工件时它们之间的磨削力是属于 。
A)驱动力； B)生产阻力； C)有害阻力；D)惯性力。
5. 在带传动中，三角胶带作用于从动带轮上的摩擦力是属于 。
A)驱动力； B)生产阻力； C)有害阻力；D)惯性力。
6. 在机械中，因构件作变速运动而产生的惯性力 。
浙江工业大学机械原理第八章习题
一、填空题：1．平面连杆机构是由一些刚性构件用副和副连接组成的。
2．平面连杆机构是由一些性构件用低副连接组成的。
3．在铰链四杆机构中，运动副全部是副。
4．在铰链四杆机构中，能作整周连续回转的连架杆称为。
5．在铰链四杆机构中，只能摆动的连架杆称为。
6．在铰链四杆机构中，与连架杆相连的构件称为。
7．某些平面连杆机构具有急回特性。
从动件的急回性质一般用系数表示。
8．对心曲柄滑快机构急回特性。
8．偏置曲柄滑快机构急回特性。
10．对于原动件作匀速定轴转动，从动件相对机架作往复运动的连杆机构，是否有急回特性，取决于机构的角是否大于零。
11．机构处于死点时，其传动角等于。
12．机构的压力角越对传动越有利。
13．曲柄滑快机构，当取为原动件时，可能有死点。
14．机构处在死点时，其压力角等于。
15．平面连杆机构，至少需要构件。
二、判断题：1．平面连杆机构中，至少有一个连杆。
（）2．平面连杆机构中，最少需要三个构件。
（）3．平面连杆机构可利用急回特性，缩短非生产时间，提高生产率。
（）4．平面连杆机构中，极位夹角θ越大，K值越大，急回运动的性质也越显著。
（）5．有死点的机构不能产生运动。
（）6．机构的压力角越大，传力越费劲，传动效率越低。
（）7．曲柄摇杆机构中，曲柄为最短杆。
（）8．双曲柄机构中，曲柄一定是最短杆。
（）9．平面连杆机构中，可利用飞轮的惯性，使机构通过死点位置。
（）10．平面连杆机构中，压力角的补角称为传动角。
（）11．机构运转时，压力角是变化的。
（）三、选择题：1．铰链四杆机构存在曲柄的必要条件是最短杆与最长杆长度之和其他两杆之和。
A <=；B >=；C > 。
2．铰链四杆机构存在曲柄的必要条件是最短杆与最长杆长度之和小于或等于其他两杆之和，而充分条件是取为机架。
A 最短杆或最短杆相邻边；B 最长杆；C 最短杆的对边。
3．铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，当以为机架时，有两个曲柄。
机械原理习题卡答案
1—1填空题：1．机械是机器和机构的总称。
机械原理课程的研究内容是有关机械的基本理论问题。
2．各种机构都是用来传递与变换运动和力的可动的装置。
如：齿轮机构、连杆机构、凸轮机构等。
3．凡用来完成有用功的机器是工作机。
如：机床、起重机、纺织机等。
凡将其它形式的能量转换为机械能的机器是原动机。
如：电动机、蒸气机、内燃机等。
4．在机器中，零件是制造的单元，构件是运动的单元。
5．机器中的构件可以是单一的零件，也可以是由多个零件装配成的刚性结构。
在机械原理课程中，我们将构件作为研究的基本单元。
6．两个构件直接接触形成的可动联接称为运动副。
7．面接触的运动副称为低副，如移动副、转动副等。
点或面接触的运动副称为高副，如凸轮副、齿轮副等。
8．构件通过运动副的连接而构成的可相对运动的系统是运动链，若组成运动链的各构件构成首尾封闭的系统称为闭链，若未构成首尾封闭的系统称为开链。
9．在运动链中，如果将其中一个构件固定而成为机架，则该运动链便成为机构。
10．平面机构是指组成机构的各个构件均在同一个平面上运动。
11．在平面机构中，平面低副提供 2 个约束，平面高副提供 1 个约束。
12．机构具有确定运动时所必须给定的独立运动参数的数目称为机构的自由度。
13．机构具有确定运动的条件是机构的原动件数目应等于机构的自由度的数目。
1—2试画出图示平面机构的机构示意图，并计算自由度（步骤：1）列出完整公式，2）带入数据，3）写出结果）。
其中：图a) 唧筒机构――用于水井的半自动汲水机构。
图中水管4直通水下，当使用者来回摆动手柄2时，活塞3将上下移动，从而汲出井水。
解：自由度计算：画出机构示意图：n= 3p L= 4 p H= 0p'= 0 F'= 0F=3n－(2p l＋p h－p′)－F′= 3×3－（2×4＋0－0）－0= 1图b) 缝纫机针杆机构原动件1绕铰链A作整周转动，使得滑块2沿滑槽滑动，同时针杆作上下移动，完成缝线动作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二章机构的结构分析
一、试画出图示平面机构的机构示意图，并计算自由度（步骤：1）列出完整公式，2）带入数据，3）写出结果）。
图a) 唧筒机构――用于水井的半自动汲水机构。
图中水管4直通水下，当使用者来回摆动手柄2时，活塞3将上下移动，从而汲出井水。
n= 3
p L = 4 p H= 0
p'= 0 F'= 0
F=3n－(2p l＋p h－p′)－F′
= 3×3－（2×4＋0－0）－0
= 1
图b) 缝纫机针杆机构原动件1绕铰链A作整周转动，使得滑块2沿滑槽滑动，同时针杆作上下移动，完成缝线动作。
解：自由度计算：画出机构示意图：
n= 3
p L= 4 p H= 0
p'= 0 F'= 0
F=3n－(2p l＋p h－p′)－F′= 3×3－(2×4＋0－0)－0 = 1
观察方向3
2
4
1
4
3
2
1
图c ）所示为一具有急回作用的冲床。
图中绕固定轴心A 转动的菱形盘1为原动件，其与滑块2在B 点铰接，通过滑块2推动拨叉3绕固定轴心C 转动，而拨叉3与圆盘4为同一构件。
当圆盘4转动时，通过连杆5使冲头6实现冲压运动。
试绘制其机构运动简图，并计算自由度。
解：1) 选取适当比例尺μl ，绘制机构运动简图(见图b)
2) 分析机构是否具有确定运动
n= 5 p L = 7 p H = 0 p '= 0 F '= 0
F =3n －(2p l ＋p h －p ′)－F ′= 3×5－(2×7＋0－0)－0 ＝ 1
机构原动件数目＝ 1 机构有无确定运动？ 有确定运动
想一想
1．如何判断菱形盘1和滑块是否为同一构件？它们能为同一构件吗?
2 为了使冲头6得到上下运动，只要有机构CDE 即可，为什还要引入机构ABC ？(可在学过第三章后再来想想)
b ) μl = 1 mm/mm
5
3 (4)
2
1 6
7
二、图a)所示为一简易冲床的初拟设计方案。
设计者的思路是：动力由齿轮1输入，使轴A 连续回转;而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。
试绘出其机构运动简图（各尺寸由图上量取），分析是否能实现设计意图，并提出修改方案。
解 1) 选取适当比例尺μl ，绘制机构运动简图(见图b)
2) 分析是否能实现设计意图 n= 3
p L = 4 p H = 1
p '= 0 F '= 0
F=3n －(2p l ＋p h －p ′)－F ′ =3×5－(2×7＋0－0)－0 = 1
机构有无确定运动？ 有确定运动 能否实现设计意图？ 不能
3) 提出修改方案（图c ）
c )
b ) μl = 1 mm/mm
4 5
3
2
b 3’’ b
4
5 3
2
1’
1
4
3
2
1
1’
A
想一想：
1．通过本题．你对在设计新的机械或分析现有机械时，首先要绘制机构的运动简图有什么体会? 2．计算机构自由度的目的是什么?
3．当机构的自由度小于1时，可通过哪些途径来增加自由度?本题中还可列出哪些简单而又适用的修改方案？
三、计算图示机构的自由度，并在图上指出其中的复合铰链、局部自由度和虚约束。
n= 8 p L= 10 p H = 2
p'= 0 F'= 1
F=3n－(2p l＋p h－p′)－F′
=3×8－(2×10＋2－0)－1= 1
n= 8 p L= 10 p H= 2
p'= 1 F'= 1
F=3n－(2p l＋p h－p′)－F′
=3×8－(2×10＋2－1)－1= 2
复合铰链
局部自
由度
虚约束
局部自
由度复合铰链
n= 10 p
L
= 14 p H= 1
p'= 1 F'= 1
F=3n－(2p l＋p h－p′)－F′
=3×10－(2×14＋1－1)－1= 1
复合铰链
虚约束
局部自由度。
