MG2414FX调音台中文说明书
雅马哈调音台说明书
MIXING CONSOLE用户手册CLea detenidamente antes de conectar la lámpara a la toma bilateral LAMP . (página 18)•No utilice una lámpara que ponga a tierra la patilla 2 o la patilla 3 en la carcasa. El uso de un tipo de lámpara inco-rrecto puede provocar averías en la mesa de mezclas. Lámparas recomendadas: lámparas flexo Littlite, serie X-HI.•No conecte accidentalmente un micrófono bilateral a la toma LAMP . Un micrófono se puede averiar si se conecta a esta toma.Lámparas admitidas: 12 V (CA o CC), máx. 5 W.Suministra 12 V a las patillas 2 y 3. La patilla 1 no está conectada.••Aviso importante – Conectar una l ámpara –Tipo de lámpara incorrectoTipo de lámpara correctoSJ© 2004 Yamaha CorporationWE16440MG32/14FX, MG24/14FX 2MG32/14FX, MG24/14FX3请在操作使用前,首先仔细阅读下述内容*请将本手册存放在安全的地方,以便将来随时参阅。

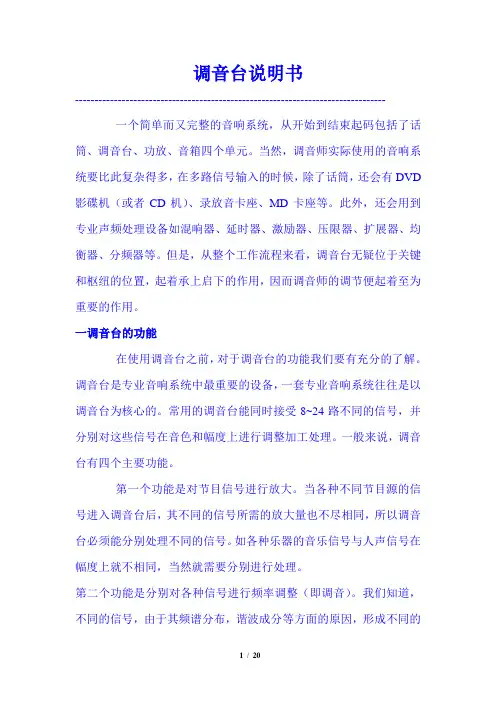

调音台使用说明书.(DOC)
调音台说明书-------------------------------------------------------------------------------- 一个简单而又完整的音响系统,从开始到结束起码包括了话筒、调音台、功放、音箱四个单元。
当然,调音师实际使用的音响系统要比此复杂得多,在多路信号输入的时候,除了话筒,还会有DVD 影碟机(或者CD机)、录放音卡座、MD卡座等。
此外,还会用到专业声频处理设备如混响器、延时器、激励器、压限器、扩展器、均衡器、分频器等。
但是,从整个工作流程来看,调音台无疑位于关键和枢纽的位置,起着承上启下的作用,因而调音师的调节便起着至为重要的作用。
一调音台的功能在使用调音台之前,对于调音台的功能我们要有充分的了解。
调音台是专业音响系统中最重要的设备,一套专业音响系统往往是以调音台为核心的。
常用的调音台能同时接受8~24路不同的信号,并分别对这些信号在音色和幅度上进行调整加工处理。
一般来说,调音台有四个主要功能。
第一个功能是对节目信号进行放大。
当各种不同节目源的信号进入调音台后,其不同的信号所需的放大量也不尽相同,所以调音台必须能分别处理不同的信号。
如各种乐器的音乐信号与人声信号在幅度上就不相同,当然就需要分别进行处理。
第二个功能是分别对各种信号进行频率调整(即调音)。
我们知道,不同的信号,由于其频谱分布,谐波成分等方面的原因,形成不同的音色,而建筑物对声音的影响使音色产生很大的变化。
音响师要根据不同的扩音环境,对进入调音台的不同声音信号分别进行加工,使其声音尽可能接近原声。
调音台的每个声道都具有相同的处理手段,如:3段均衡、增益控制器、高通滤波器等。
第三个功能是信号的合并。
调音台将各路信号调整后,要将各种信号合并成标准的左右声道(立体声)形式输出,作为下一级设备的输入信号使用,这是最基本的功能。
第四个功能是分配功能。
调音台除了立体声的主输出外,还能提供两路以上的辅助输出信号,这类信号有两种用途,一是音响室监听或舞台返听;二是做效果器的激励信号用。

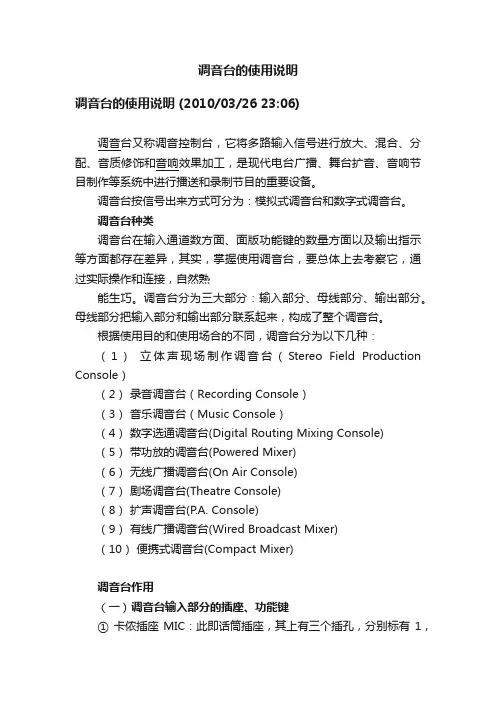

调音台的使用说明
调音台的使用说明调音台的使用说明 (2010/03/26 23:06)调音台又称调音控制台,它将多路输入信号进行放大、混合、分配、音质修饰和音响效果加工,是现代电台广播、舞台扩音、音响节目制作等系统中进行播送和录制节目的重要设备。
调音台按信号出来方式可分为:模拟式调音台和数字式调音台。
调音台种类调音台在输入通道数方面、面版功能键的数量方面以及输出指示等方面都存在差异,其实,掌握使用调音台,要总体上去考察它,通过实际操作和连接,自然熟能生巧。
调音台分为三大部分:输入部分、母线部分、输出部分。
母线部分把输入部分和输出部分联系起来,构成了整个调音台。
根据使用目的和使用场合的不同,调音台分为以下几种:(1)立体声现场制作调音台(Stereo Field Production Console)(2)录音调音台(Recording Console)(3)音乐调音台(Music Console)(4)数字选通调音台(Digital Routing Mixing Console)(5)带功放的调音台(Powered Mixer)(6)无线广播调音台(On Air Console)(7)剧场调音台(Theatre Console)(8)扩声调音台(P.A. Console)(9)有线广播调音台(Wired Broadcast Mixer)(10)便携式调音台(Compact Mixer)调音台作用(一)调音台输入部分的插座、功能键① 卡侬插座MIC:此即话筒插座,其上有三个插孔,分别标有1,2,3。
标号1为接地(GND),与机器机壳相连,把机壳作为0伏电平。
标号2为热端(Hot)或称高端(Hi),它是传送信号的其中一端。
标号3为冷端(Cold)或称低端(Low),它作为传输信号的另一端。
由于2和3相对1的阻抗相同,并且从输入端看去,阻抗低,所以,称为低阻抗平衡输入插孔。
它的抗干扰性强,噪声低,一般用于有线话筒的连接。

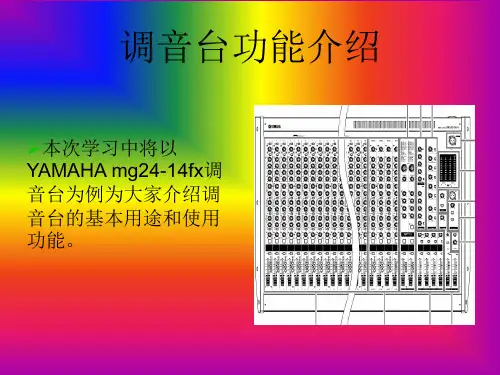

调音台各项按钮功能的介绍讲解
前面板和后面板
1 单声通道部分. 2 立体声通道部分. 3 立体声/ 单声部分. 4 GROUP 部分. 5 SEND 部分. 6 RETURN 部分. 7 INTERNAL DIGITAL EFFECT( 内部数码效果) 部分. 8 电平计/ 耳机插口部分. 9 2TR INPUT 部分. 10 对讲部分. 11 LAMP 插口.
前面板和后面板
12 通道输入/ 输出部分. 13 MASTER I/O 部分.
单声通道部分
1 PAD( 衰减) 开关 当打开开关时,调音台将使输入信号 衰减26 dB。 2 GAIN( 增益) 控制 可调节输入信号电平的增益。为了获 得信/ 噪比与动态范围的最佳平衡,调 节增益使PEAK( 峰值) 指示灯仅在信 号接近最大电平时亮灯。 3 开关( 高通过滤器) 该开关使HPF 在开或关之间切换。若 要打开HPF,请按下该开关。HPF 将 削去80 Hz 以下的频率。 4 均衡器控制 该三频段均衡器可在高、中和低三个 频率带调整各通道。对每个频率带, 将旋钮设定在位置可产生平坦的频率 响应。
单声通道部分
11 PFL( 前置衰减器监听) 开关 利用该开关可将通道的前置衰减器信号发 送到PFL总线,以便通过耳机插口监听该信 号 12 PEAK 指示灯 当通道的后置衰减器信号电平落在距离截 止电平仅3 dB的范围内,该指示灯将亮灯。 13 SIGNAL 指示灯 当某信号正在输入到该通道时亮灯。 14 GROUP 开关 利用这些开关将通道的信号输入到 GROUP1-2 或GROUP 3-4 总线中 15 ST 开关 将该开关设定为开可将通道信号输入到ST 总线。 16 通道衰减器 用于调整通道信号的输出电平。利用这些 衰减器调整各通道之间音量平衡。
调音台的使用说明
调音台的使用说明调音台的使用说明 (2010/03/26 23:06)调音台又称调音控制台,它将多路输入信号进行放大、混合、分配、音质修饰和音响效果加工,是现代电台广播、舞台扩音、音响节目制作等系统中进行播送和录制节目的重要设备。
调音台按信号出来方式可分为:模拟式调音台和数字式调音台。
调音台种类调音台在输入通道数方面、面版功能键的数量方面以及输出指示等方面都存在差异,其实,掌握使用调音台,要总体上去考察它,通过实际操作和连接,自然熟能生巧。
调音台分为三大部分:输入部分、母线部分、输出部分。
母线部分把输入部分和输出部分联系起来,构成了整个调音台。
根据使用目的和使用场合的不同,调音台分为以下几种:(1)立体声现场制作调音台(Stereo Field Production Console)(2)录音调音台(Recording Console)(3)音乐调音台(Music Console)(4)数字选通调音台(Digital Routing Mixing Console)(5)带功放的调音台(Powered Mixer)(6)无线广播调音台(On Air Console)(7)剧场调音台(Theatre Console)(8)扩声调音台(P.A. Console)(9)有线广播调音台(Wired Broadcast Mixer)(10)便携式调音台(Compact Mixer)调音台作用(一)调音台输入部分的插座、功能键① 卡侬插座MIC:此即话筒插座,其上有三个插孔,分别标有1,2,3。
标号1为接地(GND),与机器机壳相连,把机壳作为0伏电平。
标号2为热端(Hot)或称高端(Hi),它是传送信号的其中一端。
标号3为冷端(Cold)或称低端(Low),它作为传输信号的另一端。
由于2和3相对1的阻抗相同,并且从输入端看去,阻抗低,所以,称为低阻抗平衡输入插孔。
它的抗干扰性强,噪声低,一般用于有线话筒的连接。

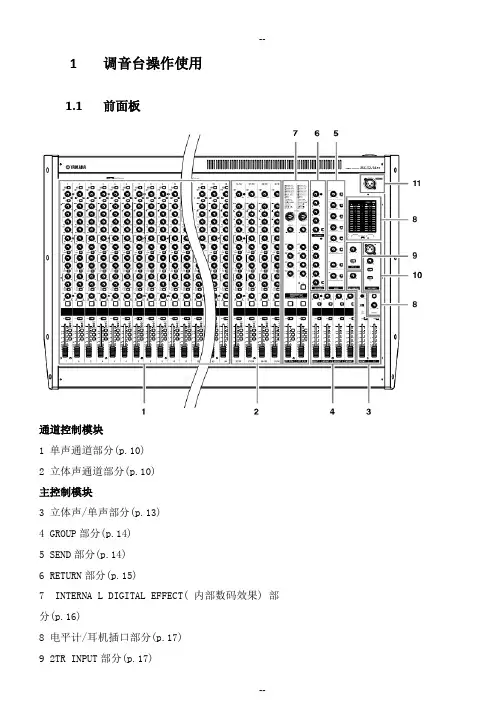

MG2414FX调音台中文说明书
1调音台操作使用1.1前面板通道控制模块1 单声通道部分(p.10)2 立体声通道部分(p.10)主控制模块3 立体声/单声部分(p.13)4 GROUP部分(p.14)5 SEND部分(p.14)6 RETURN部分(p.15)7 INTERNA L DIGITAL EFFECT( 内部数码效果) 部分(p.16)8 电平计/耳机插口部分(p.17)9 2TR INPUT部分(p.17)10 对讲部分(p.18)11 LAMP插口(p.18)1.2后面板背面输入/输出模块12 通道输入/输出部分 (p.19)13 MASTERI/O部分 (p.20)1.3通道控制模块①AD(衰减)开关当打开( )开关时,调音台将使输入信号衰减26dB。
②AIN(增益)控制可调节输入信号电平的增益。
为了获得信/ 噪比与动态范围的最佳平衡,调节增益使PEAK(峰值)指示灯仅在信号接近最大电平时亮灯。
在单声通道:当PAD( 衰减) 开关( ①)关闭时,GAIN(增益)控制可在-60dBu~-16dBu的范围内调整输入电平。
当PAD(衰减)开关打开( )时,GAIN(增益)控制可在-34dBu~+10dBu的范围内调整输入电平。
在立体声通道:GAIN(增益) 控制可在-34dBu ~+10dBu的范围内调整输入电平。
③该开关使HPF 在开或关之间切换。
若要打开HPF,请按下该开关( )。
HPF将削去80Hz以下的频率。
④均衡器控制➢在单声通道该三频段均衡器可在高、中和低三个频率带调整各通道。
对每个频率带,将旋钮设定在位置可产生平坦的频率响应。
顺时针旋转旋钮可增强相应的频率带,而逆时针旋转可削弱该频率带。
下表为三个频率带的EQ(均衡器)类型、基础频率和最大削弱/增强。
➢在立体声通道该四频段均衡器可调整各通道的高、高-中、低-中和低四个频率带。
对每个频率带,将旋钮设定在位置可产生平坦的频率响应。
顺时针旋转旋钮可增强相应的频率带,而逆时针旋转可削弱该频率带。
调音台操作说明书
术语英汉对照英文缩写中文含义ACTIVITY动态指示器AUX.IN辅助输入BALANCE OUTPUT平衡输出CUE选听开关DISPLAY电平指示器ECHO混响EFF效果电平控制EFX.MASTER效果输出电平控制EFX.MON效果送监听系统电平控制EFX.OUT效果输出EFX.PAN效果相位控制EFX.RET效果返回电平控制EFX.RETURN效果返回输入EFX.SEND分路效果信号控制EQ IN(OUT)均衡器接入/退出按键EQUALIZER均衡器FT SW脚踏开关FUSE保险丝GAIN输入信号增益控制HEAD PHONE耳机插孔HIGH高音电平控制HIGH CUT高频切除开关HIGH I IN高阻输入LAMP专用照明灯电源LEFT.左路信号电平控制LEVEL声道平衡控制LIMIT(LED)信号限幅指示灯LOW低音电平控制LOW CUT低频切除开关LOW I IN低阻输入MAIN主要的MASTER总路电平控制MASTER OUT总路输出MID-HIGH中高音电平控制MON.OUT监听输出MON.SEND分路监听信号控制MONITOR监听系统MONITOR BALANCE监听输出声像控制MONO OUT单声道输出OUT/IN输出/输入转换插孔PAD定值衰减,衰减器PAN相位控制PEL预监听(试听)按键PHANTOM POWER幻像电源开关PHONO INPUT唱机输入POWER总电源开关PROGRAM BALANCE主输出声像控制REV.CONTOUR混响轮廓调节RIGHT右路信号电平控制SIGNAL PROCESSOR信号处理器STEREO OUT立体声输出SUM总输出编组开关。
雅马哈 MG12 4FX 说明书
MIXING CONSOLEMIXING CONSOLEZH2请在操作使用前,首先仔细阅读下述内容*请将本说明书存放在安全的地方,以便将来随时参阅。
警告为了避免因触电、短路、损伤、火灾或其它危险可能导致的严重受伤甚至死亡,请务必遵守下列基本注意事项。
这些注意事项包括但不限于下列情况:G只能使用本设备所规定的额定电压。
所要求的电压被印在本设备的铭牌上。
G只能使用规定的AC电源适配器(PA-20或YAMAHA推荐的相应产品)。
G请勿将电源线放在热源如加热器或散热器附近,不要过分弯折或损伤电源线,不要在其上加压重物,不要将其放在可能被踩踏引起绊倒或可能被碾压的地方。
G请勿打开本设备并试图拆卸其内部零件或进行任何方式的改造。
本设备不含任何用户可自行修理的零件。
若出现异常,请立即停止使用,并请有资格的YAMAHA维修人员进行检修。
G请勿让本设备淋雨或在水附近及潮湿环境中使用,或将盛有液体的容器放在其上,否则可能会导致液体溅入任何开口。
G切勿用湿手插拔电源线插头。
G若电源线出现磨损或损坏,使用设备过程中声音突然中断或因此而发出异常气味或冒烟,请立即关闭电源开关,从电源插座中拔出电源线插头,并请有资格的YAMAHA维修人员对设备进行检修。
G若本设备或AC电源适配器发生摔落或损坏,请立即关闭电源开关,从电源插座中拔出电源线插头,并请有资格的YAMAHA维修人员对设备进行检修。
注意为了避免您或周围他人可能发生的人身伤害、设备或财产损失,请务必遵守下列基本注意事项。
这些注意事项包括但不限于下列情况:G当准备长期不使用本设备或发生雷电时,请从电源插座中拔出电源线插头。
G当从本设备或电源插座中拔出电源线插头时,请务必抓住插头而不是电源线。
直接拽拉电源线可能会导致损坏。
G为了避免产生不必要的噪音,请在AC电源适配器和本设备之间预留50cm或更多空间。
G请勿用布或毯子盖住或包裹AC电源适配器。
G移动设备之前,请务必拔出所有的连接电缆。
YAMAHA 调音台各型号介绍
YAMAHAMG166CX
主要功能和特点:
16个输入通道,10个话筒输入,4组立体声线路输入
1-8通道设三段式中段扫频均衡,9/10-15/16通道设三段式均衡器
6组母线(立体声+4编组),三个辅助发送,一个立体声回送
前6个话筒通道内置压缩器,所有通道均有高通滤波器,
高精度三色精确电平柱,准确显示输出电平
极佳手感的60mm推子和发光ON/OFF开关。
技术参数:
总谐波失真:低于0.1%(THD+N)
频率响应:(20Hz-20KHz)+1dB /-3dB
通道处于哑音状态:93dB
头戴耳机输出功率:75mW(1KHz,THD=0.5%,100Ω)
串音:-70dB
单声道/立体声高通滤波器:80Hz 12dB
话筒输入:3KΩ
单声输入:10KΩ
立体声输入:10KΩ
输出阻抗:≤150Ω
YAMAHAMG124C
12输入通道,6单声道2立体声。
6个高性能话筒放大器带幻象电源开关。
通道内置通道压缩器。
所有话筒输入均配置三段式通道均衡器和HPF。
2辅助、2遍组。
极佳手感的60mm推子和发光ON/OFF开关。
技术参数:
内置SPX效果器
优质+48V幻象供电
机身耐用轻巧,可上机架安装。
60MM行程高分析度推子
外置式静噪电源器,使用方便灵活
技术参数:
总谐波失真:低于0.1%(THD+N)
频率响应:(20Hz-20KHz)+1dB /-3dB
通道处于哑音状态:93dB
头戴耳机输出功率:75mW(1KHz,THD=0.5%,100Ω)
YAMAHA_12路_MG124CX调音台_使用说明
YAMAHA_12路_MG124CX调音台_使用说明YAMAHA MG124CXYAMAHA12路调音台示意图下图为各个接口连接示意图下面我们将调音台上的各个功能按钮使用方式详细的说明:1、 MIC输入插口(通道1-4、5/6、7/8)这些是平衡式XLR型话筒输入插口。
2、 LINE输入插口(通道1-4)这些是平衡式TRS耳机插口型线性输入插口。
3、 LINE输入插口(通道5/6-11/12)这些是非平衡式耳机插口型立体声线性插入插口。
4、 LINE输入插口(9/10、11/12)这些是非平衡式立体声RCA针式插口。
5、 INSERT插口(通道1-4)每个这类插口都在相应输入通道的均衡器与衰减器之间提供一个插入点。
这些INSERT插口可用来独立地将图形均衡器、压缩器或噪声器过滤器等设备接入相应的通道。
这些插口是TRS(尖端、环、套筒)耳机插口,可以同时携带发送信号和返回信号。
6、 GAIN控制旋钮调节输入信号电平为了获得信噪比和动态范围的最佳平衡,调节电平使PEAK指示灯(9)仅在最高输入瞬间峰值时偶尔短暂地亮起。
7、开关(高通滤波器)此开关使HPF打开或者关闭。
要打开HPF,请按下此开关,HPF将削去80HZ以下的频率(HPF不使用于立体声输入通道3、4的线性输入)。
8、 COPMP控制按钮调节应用到通道的压缩电平值。
将旋钮向向右旋转时,压缩率将增大,同时相应的自动调节输出增益。
将获得一个更平滑的、甚至是动态的效果,这是由于整体电平增强后高声信号变得柔和所致。
9、 PEAK指示灯检测EQ后信号的峰值电平。
当电平达到削波以下3dB时,PEAK指示灯亮红灯。
对于配有XLR的立体声输入通道(5/6和7/8),将同时检测EQ后和后置话筒放大器的峰值电平,并在其中任一电平达到削波以下3dB时指示灯亮红灯。
10、均衡器(HIGH、MID、LOW)该三频段均衡器可在高、中和低三个频率带调节通道。
通道9/10和11/12有两个频率带:高和低。
YAMAHAmg32_14fx_英文用户手册(调音台)
YAMAHAmg32_14fx_英文用户手册(调音台)MIXING CONSOLEOwner’s ManualEMG32/14FX, MG24/14FX2MG32/14FX, MG24/14FX3PLEASE READ CAREFULL Y BEFORE PROCEEDING* Please keep this manual in a safe place for future reference.WARNINGAlways follow the basic precautions listed below to avoid the possibility of serious injury or even death from electrical shock, short-circuiting, damages, ?re or other hazards. These precautions include, but are not limited to, the following:?Only use the voltage speci?ed as correct for the device. The required voltage is printed on the name plate of the device.?Use only the included power cord.Do not place the power cord near heat sources such asheaters or radiators, and do not excessively bend or otherwise damage the cord, place heavy objects on it, or place it in a position where anyone could walk on, trip over, or roll anything over it.Be sure to connect to an appropriate outlet with a protective grounding connection. Improper grounding can result in electrical shock.Do not open the device or attempt to disassemble the internal parts or modify them in any way. The device contains no user-serviceable parts. If it should appear to bemalfunctioning, discontinue use immediately and have it inspected by quali?ed Y amaha service personnel.Do not expose the device to rain, use it near water or in damp or wet conditions, or place containers on it containing liquids which might spill into any openings.Never insert or remove an electric plug with wet hands.If the power cord or plug becomes frayed or damaged, or if there is a sudden loss of sound during use of the device, or if any unusual smells or smoke should appear to be caused by it, immediately turn off the power switch, disconnect the electric plug from the outlet, and have the idevice inspected by quali?ed Y amaha service personnel.If this device should be dropped or damaged, immediately turn off the power switch, disconnect the electric plug from the outlet, and have the device inspected by quali?ed Y amaha service personnel.CAUTIONAlways follow the basic precautions listed below to avoid the possibility of physical injury to you or others, or damage to the device or other property. These precautions include, but are not limited to, the following:?Remove the electric plug from the outlet when the device is not to be used for extended periods of time, or during electrical storms.When removing the electric plug from the device or an outlet, always hold the plug itself and not the cord. Pulling by the cord can damage it.When transporting or moving the device, always use two ormore people.Before moving the device, remove all connected cables.When setting up the product, make sure that the AC outlet you are using is easily accessible. If some trouble or malfunction occurs, immediately turn off the power switch and disconnect the plug from the outlet. Even when the power switch is turned off, electricity is still ?owing to the product at the minimum level. When you are not using the product for a long time, make sure to unplug the power cord from the wall AC outlet.?Avoid setting all equalizer controls and faders to their maximum. Depending on the condition of the connecteddevices, doing so may cause feedback and may damage the speakers.Do not expose the device to excessive dust or vibrations, or extreme cold or heat (such as in direct sunlight, near a heater, or in a car during the day) to prevent the possibility of panel dis?guration or damage to the internal components.Do not place the device in an unstable position where it might accidentally fall over.Never block the vent holes during use. Vent holes are located on the top, bottom, front, rear, and sides of this machine. All vent holes must remain unblocked to prevent overheating.To further ensure adequate ventilation, never use this device…-Upside down or on its side-In a poorly ventilated location (in a closet, inside a bookcase, etc.)-With its rubber footpads removed-On a thick carpet or other such surface-While it is inside an unventilated touring caseFailure to observe the above precautions may cause the device to overheat, resulting in equipment damage and ?re hazard.Do not use the device in the vicinity of a TV , radio, stereoequipment, mobile phone, or other electric devices. Otherwise, the device, TV , or radio may generate noise.Before connecting the device to other devices, turn off the power for all devices. Before turning the power on or off for all devices, set all volume levels to minimum.Do not insert your ?nger or hand in any gaps or openings on the device (vents, etc.).Avoid inserting or dropping foreign objects (paper, plastic, metal, etc.) into any gaps or openings on the device (vents, etc.). If this happens, turn off the power immediately and unplug the power cord from the AC outlet. Then have the device inspected by quali?ed Y amaha service personnel.Do not use the device or headphones for a long period of time at a high or uncomfortable volume level, since this can cause permanent hearing loss. If you experience any hearing loss or ringing in the ears, consult a physician.Do not rest your weight on the device or place heavy objects on it, and avoid use excessive force on the buttons, switches or connectors.Power supply/Power cordDo not openWater warningIf you notice any abnormalityPower supply/Power cordLocationConnectionsHandling cautionThis applies only to products distributed by Y amaha-Kemble Music (U.K.) Ltd. (3 wires).MG32/14FX, MG24/14FX4MG32/14FX, MG24/14FX5Introduction MG32/14FX, MG24/14FX6IntroductionFront & Rear Panels MG32/14FX, MG24/14FX8Front & Rear PanelsFront & Rear PanelsFront & Rear PanelsFront & Rear PanelsFront & Rear PanelsFront & Rear PanelsFront & Rear PanelsFront & Rear PanelsFront & Rear PanelsFront & Rear PanelsFront & Rear Panels。
YAMAHA mg12_4f小型模拟调音台中文说明书
YAMAHA mg12_4f小型模拟调音台中文说明书MIXING CONSOLEZHMG12/4FX2请在操作使用前首先仔细阅读下述内容请将本说明书存放在安全的地方以便将来随时参阅。
警告为了避免因触电、短路、损伤、火灾或其它危险可能导致的严重受伤甚至死亡请务必遵守下列基本注意事项。
这些注意事项包括但不限于下列情况 G只能使用本设备所规定的额定电压。
所要求的电压被印在本设备的铭牌上。
G只能使用规定的AC电源适配器PA-20或YAMAHA推荐的相应产品。
G请勿将电源线放在热源如加热器或散热器附近不要过分弯折或损伤电源线不要在其上加压重物不要将其放在可能被踩踏引起绊倒或可能被碾压的地方。
G请勿打开本设备并试图拆卸其内部零件或进行任何方式的改造。
本设备不含任何用户可自行修理的零件。
若出现异常请立即停止使用并请有资格的YAMAHA维修人员进行检修。
G请勿让本设备淋雨或在水附近?俺笔肪持惺褂锚蠡蚪 ?幸禾宓娜萜鞣旁谄渖溪蠓裨蚩赡芑岬贾乱禾褰θ肴魏慰凇?G切勿用湿手插拔电源线插头。
G若电源线出现磨损或损坏使用设备过程中声音突然中断或因此而发出异常气味或冒烟请立即关闭电源开关从电源插座中拔出电源线插头并请有资格的YAMAHA维修人员对设备进行检修。
G若本设备或AC电源适配器发生摔落或损坏请立即关闭电源开关从电源插座中拔出电源线插头并请有资格的YAMAHA维修人员对设备进行检修。
注意为了避免您或周围他人可能发生的人身伤害、设备或财产损失请务必遵守下列基本注意事项。
这些注意事项包括但不限于下列情况 G当准备长期不使用本设备或发生雷电时请从电源插座中拔出电源线请务必抓住插头而不是电源插头。
G当从本设备或电源插座中拔出电源线插头时线。
直接拽拉电源线可能会导致损坏。
G为了避免产生不必要的噪音请在AC 电源适配器和本设备之间预留50cm或更多空间。
G请勿用布或毯子盖住或包裹AC电源适配器。
G移动设备之前请务必拔出所有的连接电缆。
YAMAHAMG调音台说明书
YAMAHA-MG-调音台说明书————————————————————————————————作者: ————————————————————————————————日期:1、GIAN(增益)控制调节输入信号电平。
ﻩ为了获得信/噪比和动态范围的最佳平衡,调节输入信号电平使峰值指示灯仅在最大输入水平亮灯。
ﻩ-60~-16刻度表示麦克风输入调节电平。
-34~+10刻度表示LINE(线路)输入调节电平。
2、PEAK(峰值)指示灯检测后置EQ信号的峰值水平。
当电平达到截止电平以下3Db时,指示灯亮红灯。
对于装有XLR的立体声输入通道,将同时检测后置EQ和后置麦克风放大器峰值电平,这些电平中的任何一个达到截止电平以下3DB时,指示灯亮红灯。
3、80 开关(高通滤波器)ﻩ该开关使HPF开或关。
若要打开HPF,请按下该开关。
HPF将削去80Hz以下的频率。
(但是请注意,无论开关设置如何,调音台不会将该HPF应用于立体声输入通道的线路输入)。
4、均衡器(HIGH、MID和LOW)该三频段均衡器可在高、中和低三个频率带调节通道。
将旋钮设定在▼位置可产生平坦的频率响应。
将旋钮转向右侧可增强响应的频率带,而转向左侧可削弱带。
下表为三个频率带的EQ类型、基础频率和最大削弱/增强。
频率带类型基础频率最大削弱/增强HIGH(高)斜坡10kHzMID(中) 峰值 2.5 kHz±15DB LOW(低) 斜坡100Hz5、AUX1和AUX2控制ﻩAUX1旋钮控制由该通道发送到AUX1总线的信号电平;AUX2旋钮控制由该通道发送到AUX2总线的信号电平。
一般情况下该旋钮应设在靠近▼的位置。
ﻩ如果正在使用立体声通道,将混合L和R通道的信号并发送到AUX1和AUX2总线。
6、PRE开关ﻩ选择是否将前置衰减器或后置衰减器的信号发送到AUX1总线。
若将开关置于下,则调音台将前置衰减器信号(通道通道衰减器)发送到AUX1总线,因此AUX1输出不受通道衰减器的影响。
调音台使用说明书
Front and rear panel layout (前后面板布局)(前面板布局):1、MIC/LINE(麦克风/线性输入)――可连接低噪音麦克风前臵放大器或线路电平输入的组合式输入接口。
2、GAIN(增益控制)――用于控制麦克风或线性输入的电平。
3、CLIP(过载提示)――当输入增益调得过大时并过载时,红色LED将亮起。
4、HIGH FREQUENCY(高频调整)――控制通道均衡器的高频波段。
(在12KHz 上的+/-15dB范围内)5、MID FREQUENCY(中频调整)――控制通道均衡器的中频波段。
(在 2.5KHz 上的+/-15dB范围内)6、LOW FREQUENCY(低频调整)――控制通道均衡器的低频波段。
(在80Hz上的+/-15dB范围内)7、LOW CUT(低切)――80Hz低频衰减开关,用于消除低频段的噪声。
8、AUX1/MONITOR(辅助1/监听)――推子前信号辅助发送控制器,可与外臵的效果处理器联合使用或作监听输出。
9、AUX2/DSP(辅助2/DSP)――推子后信号辅助发送控制器,连接到内臵的24bit DSP效果处理器,并可连接外臵的效果处理器。
10、PAN(声象平衡)――控制立体声中的左右通道声象的平衡。
11、RECORD(录音)――在HDM(硬盘录音模式)下,分配该通道信号到录音输出总线。
12、FADER(推子)――60mm长电平控制推子,能在改变电平时提供平滑的控制。
13、STEREO RIGHT LINE(立体声的右声道输入)――立体声的右声道输入接口。
14、STEREO MIC/LINE(MIC/左声道输入)――两用组合式输入接口(可连接低噪音麦克风前臵放大器输入或立体声的左声道的LINE输入)。
15、AUX2(辅助输出2)――辅助线路2的输出接口。
16、AUX1(辅助输出1)――辅助线路1的输出接口。
17、CONTROL ROOM(控制室监听输出接口)――连到监听系统的左右声道输出。
调音台控制面板详细说明
调音台控制面板详细说明当最初接触调音台的时候,很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上,左边每一路的推杆和旋钮的意义都是一样的。
所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。
较少路数的调音台有4路和8路的输入控制,而路数最多的有96路甚至更多的。
这个调音台有8路输入控制,我们只取其中一个来讲解各部分的作用。
1.MIC:麦克风输入接口麦克风输入经由XLR母座,可接受平衡式或非平衡式低电平讯号,使用专业动圈式、电容式或丝带式低阻抗麦克风,如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线,以避免电波噪音的干扰。
2.LINE:高电平输入接口高电平输入通常经由TRS1/4"立体PhoneJack或TRS1/4"MonoPhoneJack送入,麦克风音源以外的讯号都可经由高电平输入至混音机,立体PhoneJack的输入是平衡式的,相同于XLR的方式,但是如果一定要用非平衡式器材时,可用MonoPhoneJack,其接线不能太长(4.5m以内)。
3.LINE-20DB:衰减20分贝按键按下此键可以对输入电平衰减20分贝。
一般在环境噪音较大,设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减,以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象,如不进行衰减,则衰减器的控制范围就会大大降低,只能在一个很小的区域内滑动,造成对音量输出控制很难操作。
此时应按下此键,以增大衰减器的有效控制范围。
4.PEAK:峰值指示灯Peak灯亮时,警告使用者输入信道内的讯号过强。
发现Peak灯亮时,并且任由这种情况持续的话,调音台会启动自我保护功能,切断音源输出。
所以,此时应调整输入音量大小,否则,调音台的音频输出将被自动切断。
可使用的控制包括:Line-20DB、减小Gain、拉低衰减器,一般以减小Gain为宜。
调音台中文说明
调音台使用方法与接口认识提到音响系统,我们当然首先会想到调音台,调音台,会有很多种形容法,最贴切的莫过于把调音台比喻成一个音响系统的心脏了,这个心脏血液循环的如何,直接影响到整个系统的性能。
形象来说调音台就像一个大的水处理池,我们把多种音源信号像流水一样输入进这个大水池,然后在水池内对流入的各种水进行合理的处理,最后再从各种不同渠道流出去,整个过程就是这么简单。
因此对调音台的连接无非也是:输入和输出两大部分。
(一)、调音台输入部分的线路连接:调音台的输入信号大体上分为低阻话筒信号输入和高阻线路信号输入两种。
其实我们可以把低阻和高阻的区分看成是水压力或水流速度的不同。
比如:高阻输入的电平高,就好像水压很大,水流较急,直接输入到调音台这个水池里就合适了,不用在中间加什么环节来调整水压和水流速了;但低阻输入的电平低,就好像水压很低,水流很慢,直接输入到调音台这个水池里就不合适,我们就需要在大水池里加上一台抽水机,把低阻的低水压给它加大,让水流速度加快!所以调音台的低阻输入通道线路里都内置了专门的电路放大器,把低电平放大到合适的电平。
这样用水的特点来形容低阻信号和高阻信号大家应该很好理解了。
1、MIC NE(麦克风/线性输入)——可连接低噪音麦克风前置放大器或线路电平输入的组合式输入接口。
2、GAIN(增益控制)——用于控制麦克风或线性输入的电平。
3、CLIP(过载提示)——当输入增益调得过大时并过载时,红色LED 将亮起。
4、HIGH FREQUENCY(高频调整)——控制通道均衡器的高频波段。
(在12KHz上的+/-15dB范围内)5、MID FREQUENCY(中频调整)——控制通道均衡器的中频波段。
(在2.5KHz上的+/-15dB范围内)6、LOW FREQUENCY(低频调整)——控制通道均衡器的低频波段。
(在80Hz上的+/-15dB范围内)7、LOW CUT(低切)——80Hz低频衰减开关,用于消除低频段的噪声。
调音台中英文对照
调音台中英文对照调音台输入部分的功能键1.监听按键PFL(Pre-FadeListen的缩定):衰减前的监听,按下它,用耳机插在调音台的耳机插孔便能听见该路推子前的声音信号。
2.接通按键On:按下它,该路声音信号接入调音台进行混合。
3.L—R按键:按下它,该路声音信号经推子、PAN之后送往左右声道母线。
4.1—2按键:按下它,该路声音信号经推子和PAN之后送往编组母线1和2。
5.3—4按键:按下它,该路声音信号经推子和PAN之后送往编组母线3和4。
(1)调音台有几根母线,肯定有相对应的输出插座.(2)每个输出插座输出的声信号肯定在调音台上装有其相对应的调节键,可能是推拉键,也可能是旋钮。
(3)每种输出调节功能键旁边都装有监听按键,一般推拉键旁边的监听按键为推了前监听PEL,旋钮旁的监听按键为经过旋钮的监听(AFL)。
1.输入通道部分(1)输入模拟控制:①+48V按键:给电容话筒提供幻象电压。
②A/B选择键:弹出A,接卡侬插头,按下B,接大三芯插头.③PAD键:定值衰减,按下此键,将输入信号衰减20dB。
④Gain旋钮:调节输入信号放大量。
⑤Peak指示灯:发亮时指示输入信号太大,进入调音台后失真。
⑥Signal指示灯:批示输入信号.模拟信号经过这些元件后,通过A/D转换进入数码状态,内设数字倒相、数字衰减、数字延迟和数字动态处理等单元电路.(2)衰减电平控制:①旋钮:控制磁带返回的大小。
②SEL键(选择键):选择输入通道。
③On键(接通键):选择该通道打开。
④Fader(推子):输入通道衰减器。
⑤flip键(交替键):按下它,上面的旋钮、SEL、On键与下面的推子、SEL和On互相对调。
2.母线、控制以及显示部分(1)显示接收:①结构键:Scene Memory——场景记忆键,用于场景的编辑、存储、调出。
Digital I/O—-数据输入、输出键,用于设置字同步时钟的连接结构和时钟频率。
Setup——设定键,用于激励独奏监听及定义系统操作优先权。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1调音台操作使用1.1前面板通道控制模块1 单声通道部分(p.10)2 立体声通道部分(p.10)主控制模块3 立体声/单声部分(p.13)4 GROUP部分(p.14)5 SEND部分(p.14)6 RETURN部分(p.15)7 INTERNA L DIGITAL EFFECT( 内部数码效果) 部分(p.16)8 电平计/耳机插口部分(p.17)9 2TR INPUT部分(p.17)10 对讲部分(p.18)11 LAMP插口(p.18)1.2后面板背面输入/输出模块12 通道输入/输出部分 (p.19)13 MASTERI/O部分 (p.20)1.3通道控制模块①AD(衰减)开关当打开( )开关时,调音台将使输入信号衰减26dB。
②AIN(增益)控制可调节输入信号电平的增益。
为了获得信/ 噪比与动态范围的最佳平衡,调节增益使PEAK(峰值)指示灯仅在信号接近最大电平时亮灯。
在单声通道:当PAD( 衰减) 开关( ①)关闭时,GAIN(增益)控制可在-60dBu~-16dBu的范围内调整输入电平。
当PAD(衰减)开关打开( )时,GAIN(增益)控制可在-34dBu~+10dBu的范围内调整输入电平。
在立体声通道:GAIN(增益) 控制可在-34dBu ~+10dBu的范围内调整输入电平。
③该开关使HPF 在开或关之间切换。
若要打开HPF,请按下该开关( )。
HPF将削去80Hz以下的频率。
④均衡器控制➢在单声通道该三频段均衡器可在高、中和低三个频率带调整各通道。
对每个频率带,将旋钮设定在位置可产生平坦的频率响应。
顺时针旋转旋钮可增强相应的频率带,而逆时针旋转可削弱该频率带。
下表为三个频率带的EQ(均衡器)类型、基础频率和最大削弱/增强。
➢在立体声通道该四频段均衡器可调整各通道的高、高-中、低-中和低四个频率带。
对每个频率带,将旋钮设定在位置可产生平坦的频率响应。
顺时针旋转旋钮可增强相应的频率带,而逆时针旋转可削弱该频率带。
下表为四个频率带的EQ(均衡器)类型、基础频率和最大削弱/增强。
⑤AUX控制(AUX1~AUX6)这些旋钮可调整输入到AUX 总线1~6的各通道信号电平。
每个旋钮分别控制输入到相应AUX 总线的信号。
对于AUX1~AUX4,可使用PRE开关( 6)选择将前置衰减器或后置衰减器信号输入到该总线。
对于AUX5 和AUX6,则只能输入后置衰减器信号。
一般情况下,这些旋钮被设定在接近位置。
在立体声通道,在流向AUX 总线之前,L(奇)和R(偶)输入信号将被混音。
备注:为了能使用AUX5和AUX6,必须先打开AUX5/AUX6开关(8)。
⑥PRE开关选择将前置衰减器或后置衰减器信号输入相应的一对AUX总线。
上方PRE开关控制向AUX1和AUX2的信号;下方开关控制向AUX3 和AUX4 的信号。
若将开关设定为开,调音台将前置衰减器信号输入到相应的总线。
若设定为关,调音台将输入后置衰减器信号。
⑦EFFECT控制这些旋钮可调整输入EFFECT 总线1和2的信号电平。
由于输入到EFFECT 总线的信号为后置衰减器信号,因此,其电平总是由EFFECT 控制和通道衰减器的组合来决定。
在立体声通道,流向EFFECT总线之前,L(奇)和R(偶)输入信号将被混音。
⑧AUX5、AUX6 开关选择通道信号是发送到AUX 总线 5 和 6 还是EFFECT总线l 和2。
若该开关处于打开( ) 状态,信号将发送到AUX5 和 6 总线;若处于关闭( ) 状态,信号将发送到EFFECT 总线。
请注意,发送到这些总线的信号总是后置衰减器信号。
⑨PAN 控制( 单声通道)BAL 控制( 立体声通道)PAN 控制可调整输入到GROUP1-2 总线对、GROUP3-4总线对以及立体声总线L 和R 线中的信号泛音定位。
BAL 控制旋钮设定左右通道之间的平衡。
输入到L 的输入( 奇数通道) 信号将发送到GROUP1、GROUP3 总线和立体声总线的L 线;输入到R 的输入( 偶数通道) 信号发送到GROUP2、GROUP4 总线以及立体声总线的R线。
⑩ON开关可将通道设定为打开或关闭。
若要将通道设定为开,请按下开关使之亮橙色灯。
请务必打开所有要使用的通道。
若将通道设定为关,将切断所有发送到ST、GROUP、AUX和EFFECT总线的信号。
⑪PFL(前置衰减器监听)开关利用该开关可将通道的前置衰减器信号发送到PFL总线,以便通过耳机插口监听该信号。
若要将PFL 输入设定为开,请按下该开关使之亮灯。
备注:• 若同时打开向PFL和AFL总线的信号输出,调音台仅输出PFL信号。
• 若打开多个通道的PFL,则调音台将多个通道的混音信号输入到PFL总线。
⑫ PEAK指示灯当通道的后置衰减器信号电平落在距离截止电平仅3dB的范围内,该指示灯将亮灯。
⑬ SIGNAL指示灯当某信号正在输入到该通道时亮灯。
⑭ GROUP开关利用这些开关将通道的信号输入到GROUP 1-2 或GROUP3-4总线中。
将开关设定为开 ( ),使信号输入到相应的GROUP 总线。
⑮ST开关将该开关设定为开( ),可将通道信号输入到ST总线。
⑯通道衰减器用于调整通道信号的输出电平。
利用这些衰减器调整各通道之间音量平衡。
⑰虚拟+48V电源开关用于打开/ 关闭一组共八个相邻通道的虚拟电源。
MG32/14FX有3个次类开关:用于通道1~8、通道9 ~16和通道17~24。
MG24/14FX 有2个:用于通道1~8和通道9 ~16。
当使用电容式麦克风时,请将这些麦克风所连接的所有通道的开关设定为开。
1.4主控制模块1.4.1立体声/单声部分利用这部分可独立调整ST总线的输出电平。
还可独立调整主立体声输出、辅助立体声输出和混音单声通道输出。
①STSUBOUT控制调整从ST总线发送到STSUBOUT插口的信号电平。
备注:该控制对STOUT插口的输出电平没有任何影响。
②AFL(后置衰减器监听)开关将通往STOUT和MONO插口的信号发送到AFL总线,以便可通过耳机插口监听该信号。
③ST主衰减器调整从ST总线发送到STOUT插口的信号电平。
④MONO衰减器调整从ST总线发送到MONO输出插口的信号电平。
⑤LPF(MONO)• LPF开关若将该开关设定为ON,可将低通过滤器作用于从MONO输出插口输出的信号,设定为OFF 则关闭LPF开关。
当该开关设定为ON时,LPF将截止频率高于由频率调整旋钮所设截止频率的信号。
• 频率调整旋钮调整LPF的截止频率。
可调整范围为80Hz~120Hz。
仅当LPF开关被设定为ON时,该旋钮才有效。
该部分用来调整来自4个GROUP总线的信号电平并控制其信号流向。
来自各GROUP 总线的信号总是发送到相应的GROUPOUT插口,同时也可自由使用TOST和AFL开关有选择性地将这些分组的信号发送到ST和AFL总线。
①PAN控制若正在将来自GROUP 总线的信号发送到ST总线,即当相应的TO ST开关打开时,该旋钮将控制STL/R线路中的信号如何定位。
②TO ST开关对于各分组:当该开关设定为开时,来自GROUP总线的信号首次通过GROUP 衰减器和PAN控制后,调音台将该信号发送到ST总线。
③AFL(后置衰减器监听)开关将相应的GROUP OUT 信号发送到AFL 总线,以便可通过耳机插口监听该信号。
④Group衰减器每个衰减器调整将要发送到相应GROUPOUT 插口的信号电平。
该部分用来调整来自6个AUX总线和2个EFFECT总线的信号电平并控制其信号流向。
各个信号将流向相应的SEND输出插口(分别流向AUX1-AUX6、EFF1和EFF2)。
① AUX控制(AUX1~AUX6)每个旋钮调整从指定 AUX 总线流向相应 AUX SEND 插口的信号电平。
② Effect控制(EFF1、EFF2)每个旋钮调整从指定 EFFECT 总线流向相应 EFFECTSEND插口及相应内部数码效果信号电平。
备注:对于每个通道,可使用通道的AUX5/6开关选择将信号发送到 AUX5 和 6 总线或发送到EFFECT 1 和 2总线。
若该开关处于打开状态,该信号将发送到 AUX5 和 AUX6SEND 插口。
若该开关处于关闭状态,该信号将发送到EFF1和EFF2SEND插口。
③ AFL(后置衰减器监听)开关对于每个 AUX 和 EFFECT 总线:利用该开关将相应的AUXSEND 或EFFSEND信号发送到AFL总线。
通过相应的 AUX SEND 或EFFSEND 信号发送到 AFL 总线,即可通过耳机插口监听该信号。
备注:若为EFF1或EFF2打开该开关,即可利用耳机插口监听流向相应内部数码效果信号。
1.4.4RETURN部分该部分调整从 RETURN1和RETURN2插口输入的信号电平。
对每个RETURN插口,可分别独立设定发送到ST总线和AUX总线 1~4的信号电平。
① AUX Mix控制(1~4)每个旋钮调整相应 RETURN 插口流向相应 AUX 总线(AUX1~AUX4)的信号电平。
若正在输入立体声信号,在流向AUX 总线之前,L和R信号将被混音。
② ST控制调整从相应 RETURN插口流向 ST总线的信号电平。
若正在输入立体声信号,L 信号将流向STL 线路,R信号将流向 STR线路。
若正在输入单声通道信号,同一信号将同时流向STL和STR。
③ PFL(前置衰减器监听)开关利用该开关可将来自 ST 和AUX Mix 控制的相应RETURN信号发送到PFL总线,以便通过耳机插口监听该信号。
若要打开PFL输入,请按下开关。
1.4.5INTERNALDIGITAL EFFECTS(内部数码效果)部分利用该部分可控制双重内部效果处理器:可选择两种效果 ,将效果设定为开或关,调整有关信号电平和流向。
① PROGRAM(程序)转盘利用该转盘可设定相应的内部数码效果的种类。
关于效果类型的信息。
② PARAMETER控制利用该旋钮可设定相应的内部数码效果的参数。
该设置将作用于当前选择的效果类型。
备注:调音台会保存最后一次用于各种效果的参数值。
当改变为不同效果类型时(无论参数控制旋钮当前的位置如何 ),调音台将自动恢复上次用于新选择效果的参数值。
即使关闭电源,这些参数值仍将被保留。
③ AUX PRE控制(1~4)每个旋钮调整发送到相应AUX总线(AUX1~AUX4)的效果音电平。
④ TAP按钮和指示灯利用该功能,通过敲击该按钮,可设定内部EFFECT2的迟时间。
仅当将 EFFECT2 的效果类型设定为 [16]TAPDELAY时,该功能才有效。
若要设定延迟时间,请按照适当的间隔敲击该按钮。
调音台会检测最后两次敲击的时间间隔,并将它设定为延迟时间。
