磁悬浮系统文档
磁悬浮实验报告(一)2024
磁悬浮实验报告（一）引言概述本文档旨在提供对磁悬浮实验的详细分析和结论。
磁悬浮技术是一种利用磁场与磁体相互作用产生浮力的技术，它在交通运输、工业制造等领域具有广泛的应用前景。
通过该实验，我们将探索磁悬浮技术的基本原理和悬浮稳定性的影响因素。
正文内容1. 实验装置搭建- 首先，我们准备了磁悬浮实验所需的磁体和磁场产生装置。
- 其次，我们安装了用于测量悬浮高度和稳定性的传感器和仪器。
- 最后，我们调整了磁场强度和位置，以确保磁悬浮平台的稳定性和可控性。
2. 磁悬浮原理分析- 我们对磁悬浮的基本原理进行了详细解释，包括法拉第电磁感应定律和电磁力学原理。
- 我们介绍了磁悬浮实验中所需的磁场调节和控制技术，以保证悬浮平台的平稳运行。
3. 悬浮稳定性实验- 我们对悬浮系统中的稳定性进行了详细研究。
- 我们分析了悬浮高度、磁场强度和位置调节对悬浮稳定性的影响。
- 我们通过实验数据和观察结果，评估了悬浮稳定性的变化趋势。
4. 动态特性分析- 我们对磁悬浮系统的动态特性进行了研究。
- 通过改变悬浮平台上的负载和外力的作用，我们观察了系统响应的速度和稳定性。
- 我们使用传感器和仪器来记录和分析系统的动态响应，以便进一步优化磁悬浮系统。
5. 发展前景和挑战- 我们讨论了磁悬浮技术在交通运输和工业制造中的潜在应用前景。
- 同时，我们也提出了当前磁悬浮技术面临的一些挑战和限制，并提出了进一步改进的可能性。
总结通过本文档，我们详细介绍了磁悬浮实验的搭建过程、磁悬浮原理、悬浮稳定性实验、动态特性分析以及磁悬浮技术的发展前景和挑战。
这些研究将为磁悬浮技术的应用和进一步研究提供有益的参考。
我们相信，随着磁悬浮技术的不断发展和完善，它将在未来的交通和工业领域发挥重要作用。
磁悬浮系统
1.磁悬浮系统简介
磁悬浮球控制系统是研究磁悬浮技术的平台，它 是一个典型的吸浮式悬浮系统。
2.磁悬浮技术的应用领域
1) 磁悬浮列车 2) 磁悬浮轴承 3) 高速磁悬浮电机 4) 磁悬浮的其他应用领域 风洞磁悬浮系统、磁悬浮隔振系统、磁悬浮熔炼
3.系统组成
磁悬浮实验装置主要由LED 光源、电磁铁、光电 位置传感器、电源、放大及补偿装置、数据采集 卡和控制对象(钢球)等元件组成。它是一个典型 的吸浮式悬浮系统。系统组成框图见下图。
有开环系统的特征方程为： As2 − B = 0
2.系统物理参数
三、仿真及实验
1. 根轨迹分析
给系统施加脉冲扰动，输出量为小球质心和磁极 之间的气隙 考虑到输入r(s) = 0，结构图变换
2.完成报告内容
（1）对磁悬浮实际系统模型进行可控性分析。 （2）根轨迹校正
对于传递函数
设计控制器，使得校正后系统的要求如下： 调整时间ts= 0.2 s (2%) ； 最大超调量Mp≤ 10% 要求得到校正前后的根轨迹仿真图形，并在实 际系统上进行验证。
磁悬浮的根轨迹实时控制模块
则电磁铁绕组中的电压与电流的关系可表示如下：
(4)系统平衡的边界条件
小球处于平衡状态时，其加速度为零，由牛 顿第二定律可知小球此时所受合力为零。
小球受到(6)系统控制模型的建立
定义系统对象的输入量为功率放大器的输入电压也即 控制电压 U in ，系统对象输出量为x 所反映出来的输 出电压为U out (传感器后处理电路输出电压)，则该 系统控制对象的模型可写为：
二、系统建模
1.微分方程的推导
(1)控制对象的动力学方程
(2)系统的电磁力模型
电磁力可改写为： 可知电磁吸力F (i ,x) 与气隙x是非线性的反比关系
大学磁悬浮实验报告
大学磁悬浮实验报告1. 实验目的。
本实验旨在通过磁悬浮系统的搭建和调试，了解磁悬浮技术的基本原理和应用，掌握磁悬浮系统的工作原理和调试方法。
2. 实验原理。
磁悬浮技术是利用磁场对物体进行悬浮和定位的技术。
在磁悬浮系统中，通常会使用永磁体和电磁体来产生磁场，通过控制磁场的强度和方向，实现对物体的悬浮和定位。
磁悬浮系统通常包括传感器、控制器和执行器等部件，通过这些部件的协调工作，可以实现对物体的精确悬浮和定位。
3. 实验装置。
本次实验使用了磁悬浮实验装置，该装置包括永磁体、电磁体、传感器、控制器和执行器等部件。
通过这些部件的组合和调试，可以实现对物体的磁悬浮和定位。
4. 实验步骤。
（1）搭建磁悬浮系统，首先，按照实验指导书的要求，搭建磁悬浮系统的结构，包括永磁体、电磁体、传感器和执行器等部件的组装和连接。
（2）调试磁悬浮系统，接下来，对搭建好的磁悬浮系统进行调试，包括对永磁体和电磁体的磁场强度和方向进行调节，以及对传感器和执行器的连接和设置进行调试。
（3）测试磁悬浮效果，最后，对调试好的磁悬浮系统进行测试，观察和记录磁悬浮效果，包括对物体的悬浮和定位情况进行测试和分析。
5. 实验结果。
经过调试和测试，我们成功搭建和调试了磁悬浮系统，并取得了良好的磁悬浮效果。
通过实验，我们深入了解了磁悬浮技术的基本原理和应用，掌握了磁悬浮系统的工作原理和调试方法。
6. 实验总结。
通过本次实验，我们对磁悬浮技术有了更深入的了解，掌握了磁悬浮系统的搭建和调试方法，为将来的科研和工程实践奠定了基础。
同时，我们也意识到磁悬浮技术在现代工程领域的重要应用前景，对其发展和应用充满信心。
7. 实验改进。
在今后的实验中，我们可以进一步探索磁悬浮技术的应用领域，开展更深入的研究和实践，为磁悬浮技术的发展和应用做出更大的贡献。
通过本次实验，我们对磁悬浮技术有了更深入的了解，掌握了磁悬浮系统的搭建和调试方法，为将来的科研和工程实践奠定了基础。

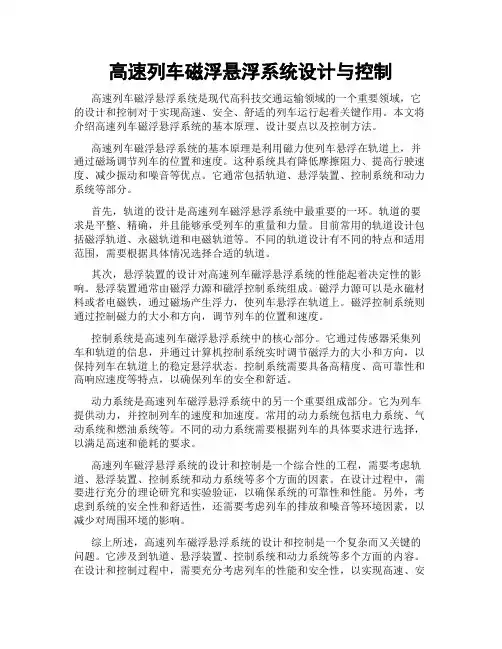

高速列车磁浮悬浮系统设计与控制
高速列车磁浮悬浮系统设计与控制高速列车磁浮悬浮系统是现代高科技交通运输领域的一个重要领域，它的设计和控制对于实现高速、安全、舒适的列车运行起着关键作用。
本文将介绍高速列车磁浮悬浮系统的基本原理、设计要点以及控制方法。
高速列车磁浮悬浮系统的基本原理是利用磁力使列车悬浮在轨道上，并通过磁场调节列车的位置和速度。
这种系统具有降低摩擦阻力、提高行驶速度、减少振动和噪音等优点。
它通常包括轨道、悬浮装置、控制系统和动力系统等部分。
首先，轨道的设计是高速列车磁浮悬浮系统中最重要的一环。
轨道的要求是平整、精确，并且能够承受列车的重量和力量。
目前常用的轨道设计包括磁浮轨道、永磁轨道和电磁轨道等。
不同的轨道设计有不同的特点和适用范围，需要根据具体情况选择合适的轨道。
其次，悬浮装置的设计对高速列车磁浮悬浮系统的性能起着决定性的影响。
悬浮装置通常由磁浮力源和磁浮控制系统组成。
磁浮力源可以是永磁材料或者电磁铁，通过磁场产生浮力，使列车悬浮在轨道上。
磁浮控制系统则通过控制磁力的大小和方向，调节列车的位置和速度。
控制系统是高速列车磁浮悬浮系统中的核心部分。
它通过传感器采集列车和轨道的信息，并通过计算机控制系统实时调节磁浮力的大小和方向，以保持列车在轨道上的稳定悬浮状态。
控制系统需要具备高精度、高可靠性和高响应速度等特点，以确保列车的安全和舒适。
动力系统是高速列车磁浮悬浮系统中的另一个重要组成部分。
它为列车提供动力，并控制列车的速度和加速度。
常用的动力系统包括电力系统、气动系统和燃油系统等。
不同的动力系统需要根据列车的具体要求进行选择，以满足高速和能耗的要求。
高速列车磁浮悬浮系统的设计和控制是一个综合性的工程，需要考虑轨道、悬浮装置、控制系统和动力系统等多个方面的因素。
在设计过程中，需要进行充分的理论研究和实验验证，以确保系统的可靠性和性能。
另外，考虑到系统的安全性和舒适性，还需要考虑列车的排放和噪音等环境因素，以减少对周围环境的影响。

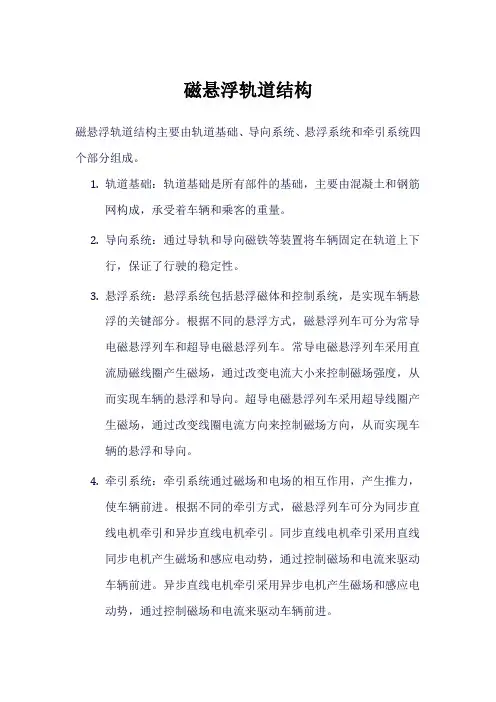

磁悬浮轨道结构
磁悬浮轨道结构
磁悬浮轨道结构主要由轨道基础、导向系统、悬浮系统和牵引系统四个部分组成。
1.轨道基础：轨道基础是所有部件的基础，主要由混凝土和钢筋
网构成，承受着车辆和乘客的重量。
2.导向系统：通过导轨和导向磁铁等装置将车辆固定在轨道上下
行，保证了行驶的稳定性。
3.悬浮系统：悬浮系统包括悬浮磁体和控制系统，是实现车辆悬
浮的关键部分。
根据不同的悬浮方式，磁悬浮列车可分为常导电磁悬浮列车和超导电磁悬浮列车。
常导电磁悬浮列车采用直流励磁线圈产生磁场，通过改变电流大小来控制磁场强度，从而实现车辆的悬浮和导向。
超导电磁悬浮列车采用超导线圈产生磁场，通过改变线圈电流方向来控制磁场方向，从而实现车辆的悬浮和导向。
4.牵引系统：牵引系统通过磁场和电场的相互作用，产生推力，
使车辆前进。
根据不同的牵引方式，磁悬浮列车可分为同步直线电机牵引和异步直线电机牵引。
同步直线电机牵引采用直线同步电机产生磁场和感应电动势，通过控制磁场和电流来驱动车辆前进。
异步直线电机牵引采用异步电机产生磁场和感应电动势，通过控制磁场和电流来驱动车辆前进。
以上就是磁悬浮轨道结构的四大组成部分。
它具有高效、快速、安全、舒适、节能等优点，是一种先进的交通方式，未来有望成为城市交通的主流选择之一。
磁悬浮实验报告(二)
磁悬浮实验报告（二）引言概述：本文是关于磁悬浮实验的报告，主要介绍了磁悬浮技术的原理和应用。
通过逐步探索磁悬浮的机制和实验条件，我们进一步认识了磁悬浮技术在交通运输和工程领域的巨大潜力。
本报告将首先介绍磁悬浮的基本原理，然后讨论具体实验的方法和结果，最后总结实验的主要收获和局限性。
正文：1. 磁悬浮的基本原理：- 电磁原理- 磁悬浮的运行机制- 磁悬浮与传统交通方式的比较- 磁悬浮对环境的影响2. 实验方法：- 实验装置的搭建- 实验所需材料和设备的准备- 实验条件和参数的设定- 数据采集和记录方法- 实验的安全措施3. 实验结果与分析：- 磁悬浮列车的悬浮高度与速度的关系- 磁悬浮列车的推力与电流的关系- 磁悬浮装置的能耗与负载的关系- 磁悬浮装置的稳定性和安全性分析- 磁悬浮技术在轨道交通和物流方面的应用展望4. 实验的主要收获：- 深入了解了磁悬浮技术的特点和工作原理- 掌握了磁悬浮实验的常用方法和数据处理技巧- 发现了磁悬浮技术在交通运输领域的潜力和局限性- 对磁悬浮技术的发展和应用提出了一些建议5. 实验的局限性和改进方向：- 实验条件限制和误差分析- 实验过程中的技术难题和挑战- 磁悬浮技术在实际应用中需要解决的问题- 下一步实验的改进方向和扩展总结：通过本次磁悬浮实验，我们对磁悬浮技术的原理和实际应用有了更深入的了解。
我们发现，磁悬浮技术具有广阔的应用前景，可以用于提高交通运输的效率和减少能源消耗。
然而，磁悬浮技术在工程实践中还面临着一些技术和经济上的挑战。
在未来的研究中，我们将进一步优化磁悬浮实验方法，探索更好的磁悬浮材料和设备，以实现更高效、安全和可持续的磁悬浮系统。
磁悬浮列车运行控制系统的设计与研究
磁悬浮列车运行控制系统的设计与研究磁悬浮列车，作为一种新型的交通工具，已经在国内外被广泛应用。
由于具有运行速度快、运行平稳等特点，磁悬浮列车被认为是未来高速公共交通的发展方向之一。
而作为磁悬浮列车的关键子系统之一，磁悬浮列车运行控制系统的设计和研究对磁悬浮列车的运行具有重要的影响。
一、磁悬浮列车运行控制系统的基本原理磁悬浮列车运行控制系统是通过调节电磁悬浮系统、线圈电流和牵引系统等参数实现对磁悬浮列车的运行控制。
电磁悬浮系统是磁悬浮列车的重要部分，其主要作用是实现车体和轨道之间的悬浮和导向。
牵引系统由动力电池、电动机、电子控制系统等部分组成，主要作用是提供行驶所需的动力。
二、磁悬浮列车运行控制系统的架构设计为了实现磁悬浮列车的高效、安全、舒适的运行，磁悬浮列车运行控制系统的架构设计非常重要。
其主要包括牵引系统、悬浮控制系统、线路信号处理系统等部分。
其中，牵引系统的主要作用是提供动力，悬浮控制系统的主要作用是实现车体和轨道之间的悬浮和导向，线路信号处理系统的主要作用是获取线路数据，进行数据处理和传输。
三、磁悬浮列车运行控制系统的控制策略磁悬浮列车运行控制系统的控制策略是实现运行控制的关键。
其主要包括控制器的设计和控制算法的设计。
控制器一般选择高性能的计算机，并采用实时操作系统，保证控制系统的稳定性和可靠性。
控制算法的设计涉及到数据采集与处理、状态估计和控制器设计等内容，需要结合磁悬浮列车的实际情况进行设计。
四、磁悬浮列车运行控制系统的仿真磁悬浮列车运行控制系统的仿真是验证控制系统的性能和可靠性的重要手段。
其主要包括建模、仿真和结果分析等步骤。
建模是指将磁悬浮列车分析为一组方程组，并将其转换为仿真程序。
仿真是通过计算机程序实现对磁悬浮列车运行控制系统的模拟。
结果分析是对仿真结果进行分析，评估磁悬浮列车运行控制系统的性能和可靠性。
五、磁悬浮列车运行控制系统的发展趋势磁悬浮列车运行控制系统是磁悬浮列车的重要组成部分，其发展趋势与磁悬浮列车的发展趋势密切相关。
磁悬浮设计文档
磁悬浮设计文档项目设计主题：基于MSP430F5438的交流磁悬浮控制器的设计完成时间：2013.11.14学生姓名：刘天月指导教师：王庐山○目○录一、引言 (1)二、MSP430F5438单片机简介 (1)三、磁悬浮控制系统结构框图 (2)四、系统功能实现分析 (2)五、程序功能说明 (3)六、程序清单（附） (5)一、引言磁悬浮是根据电磁感应原理和楞次定律,由交流电流通过线圈产生交变磁场，交变磁场使闭合的导体产生感生电流，感生电流的方向，总是使自己的磁场阻碍原来磁场的变化。
因此线圈产生的磁场和感生电流的磁场是相斥的，若斥力超过重力，可观察到磁悬浮现象。
交流磁悬浮控制器的设计采用MSP430F5438A单片机控制，由检测机构反馈高度电信号给单片机，再由MSP430F5438A单片机产生一路触发脉冲信号，控制交流调压模块电路的输出，从而实现对线圈高度的闭环控制。
二、MSP430F5438单片机简介MSP430系列单片机是美国德州仪器公司研发的一款16位超低功耗单片机[3],因为其具有精简指令集的混合信号处理器,所以称之为混合信号处理器。
该系列单片机具有如下特点:◆处理能力强MSP430系列单片机是一个16位的单片机，采用了精简指令集（RISC）结构，具有丰富的寻址方式（7 种源操作数寻址、4 种目的操作数寻址）、简洁的 27 条内核指令以及大量的模拟指令；大量的寄存器以及片内数据存储器都可参加多种运算；还有高效的查表处理指令。
这些特点保证了可编制出高效率的源程序。
◆运算速度快MSP430 系列单片机能在25MHz晶体的驱动下，实现40ns的指令周期。
16位的数据宽度、40ns的指令周期以及多功能的硬件乘法器（能实现乘加运算）相配合，能实现数字信号处理的某些算法（如FFT 等）。
◆超低功耗MSP430 单片机之所以有超低的功耗，是因为其在降低芯片的电源电压和灵活而可控的运行时钟方面都有其独到之处。
磁悬浮列车电磁悬浮系统的设计与优化
磁悬浮列车电磁悬浮系统的设计与优化磁悬浮列车作为一种新型的高速交通工具，以其快速、安全、高效的特性备受关注。
电磁悬浮系统是磁悬浮列车的关键部分，其设计与优化对于列车的运行性能和稳定性有着重要影响。
本文将深入探讨磁悬浮列车电磁悬浮系统的设计原理和优化方法。
磁悬浮列车的电磁悬浮系统主要由轨道磁铁和车体磁铁两部分组成。
轨道磁铁产生的磁场和车体磁铁产生的磁场相互作用，形成一种悬浮力，使列车悬浮在轨道上。
为了提高磁悬浮列车的运行速度和平稳性，电磁悬浮系统的设计需要考虑以下几个方面。
首先，电磁悬浮系统的稳定性是设计的关键。
轨道磁铁和车体磁铁之间的磁场相互作用力需要保持平衡，以保证列车的稳定悬浮。
这就需要合理设计磁场的强度和方向，使得悬浮力和重力之间的平衡达到最佳状态。
同时，电磁悬浮系统的控制系统也需要具备高度的灵敏度和稳定性，能够对列车的运行状态进行实时监测和调节。
其次，电磁悬浮系统的能量消耗也是需要考虑的因素。
为了减小能源消耗，提高列车的运行效率，需要优化轨道磁铁和车体磁铁的设计。
一方面，可以通过改变磁场的强度和分布来调整悬浮力的大小，使其尽量接近列车的重力；另一方面，可以采用高效的超导材料制造磁铁，降低能量损耗，提高系统的能量利用率。
另外，电磁悬浮系统的运行速度和噪音也是需要优化的方面。
为了提高列车的运行速度，可以通过增大悬浮力来减小列车与轨道之间的接触摩擦力，从而减小动力损耗。
同时，合理设计轨道的曲线和坡度，可以减小列车在转弯和上下坡时的离心力和弯曲力，提高运行速度和平稳性。
此外，还可以通过优化磁场的分布和控制系统的调节参数，减少磁悬浮列车的噪音产生，提供更加安静的乘车环境。
最后，电磁悬浮系统的安全性是不可忽视的。
为了保证列车的安全运行，电磁悬浮系统需要具备高度的可靠性和安全性。
在设计过程中，需要考虑不同的故障情况和风险因素，并采取相应的措施来减小故障的发生和影响。
同时，对电磁悬浮系统的监测和维修也需要重视，及时发现和排除潜在的问题，确保列车运行的安全和稳定。
磁悬浮技术ppt课件
VIP有效期内享有搜索结果页以及文档阅读页免广告特权，清爽阅读没有阻碍。
知识影响格局，格局决定命运！ 多端互通
抽奖特权
VIP有效期内可以无限制将选中的文档内容一键发送到手机，轻松实现多端同步。 开通VIP后可以在VIP福利专区不定期抽奖，千万奖池送不停！
福利特权
开通VIP后可在VIP福利专区定期领取多种福利礼券。
磁悬浮技术的原理及应用现状
曾励
——扬州大学机械工程学院
主要报告内容
一、磁悬浮系统的组成原理 二、磁悬浮技术的应用现状 三、磁悬浮技术的发展趋势
一、磁悬浮系统的组成原理
悬浮： 磁悬浮、电悬浮、气悬浮
磁悬浮基于磁拉（斥）力而悬浮，如图 所示。
x, F x0
U
F
2
2
dR dx
2 20 A
U2 2
0 A
1）电磁式：通过调整自身激磁电路本 身参数来实现固有稳定的悬浮。
2）永磁式：利用永磁体提供磁场能量 悬浮物体。
无源悬浮仅在偏离要求位置一定的范 围内稳定。
1）电磁式被动型磁悬浮技术 图2 电磁式被动型磁悬浮组成图
电磁式被动型磁悬浮工作原理图
L2
N 2A
g0 x
L1
N 2A
g0 x
L2
N 2A g0 x
12
3
10
4
11
5
6
12
7
13
8
14
15 16 9 17
多自由度无轴承电机
3.磁悬浮列车技术
4.磁悬浮飞机
特点： 1）运行中离开轨道 比磁悬浮列车更高， 距离有8至15厘米， 如同在轨道上“飞 行”； 2）时速非常高，可 达550公里/小时；
磁悬浮系统文档
K i Fi (io , xo )
2 Kio 2 xo
2 Kio2 K x Fx (io , xo ) 3 xo
Ki 为平衡点处电磁炉对电流的刚度系数，Kx 为平衡点处电磁力对气隙的刚度系数。 完整描述此系统的方程式如下：
m
d 2x Ki (i io ) K x ( x xo ) dt 2
AX Bu X Y CX
其中
X x1
x2
T
1 0 A 98.0 0 0 B 2.4991 1 0 C 0 1
四、演示算法：LQR 控制方法
在 Command Window 中输入 A=[0 1;98.0 0]; B=[0;2.4991]; Q=[10 0;0 1]; R=0.5; K=lqr(A,B,Q,R) 得反馈矩阵 K = 78.6824 8.0603 建立如FIGURE.4 所示的Simulink框图，magnect_levitation_sfun模块为磁悬浮系统模型 部分，LQRCon模块为LQR控制器部分，由于第三部分的数学模型为电压之间的传递函数， 所以需要对输出的电压进行转换才可以得到小球的位置，增益模块Ball_Position为将输出电 压转换为小球位置的模块。 Expectation_position 模块为设定小球期望位置的模块，这里为 50cm， 需要通过增益模块Compansation对其进行误差补偿且转换为相应的期望电压传送至闭 环控制回路。 系统输出电压与小球位置的转换关系在第二部分已说明。 运行控制框图后得到 如FIGURE.5 所示的小球位置图。
取如下参数值
x0 0.2m i0 6.105 A K s 4.5871056 K a 5 x1 uout , x2 u
磁悬浮列车控制系统设计与实现
磁悬浮列车控制系统设计与实现磁悬浮列车是一种以电磁力为驱动力，利用磁悬浮原理进行悬浮和运行的高速列车。
相比传统的轮轨式列车，磁悬浮列车具有更高的速度、更小的能耗、更低的噪音等优点。
然而，要使磁悬浮列车安全稳定地运行，关键在于控制系统的设计与实现。
一、磁悬浮列车基本原理磁悬浮列车的运行原理是利用电磁力将车体悬浮在轨道上，并以电磁力为驱动力使车体运动。
具体来说，磁悬浮列车的轨道上埋有一系列磁铁，车体下方安装有一组电磁铁。
当车体靠近轨道时，电磁铁会发生反向的磁场，与轨道上的磁铁产生相互作用力，使车体悬浮在轨道上。
同时，控制系统向电磁铁供电，使车体得以运动。
二、磁悬浮列车控制系统的设计磁悬浮列车的控制系统包括车体控制系统和轨道控制系统两部分。
车体控制系统主要负责车体的运动控制和姿态控制，轨道控制系统主要负责轨道的状态控制和通信控制。
1、车体控制系统设计车体控制系统的设计要考虑到车体的运动控制和姿态控制。
在车体运动控制方面，需设计速度控制、加速度控制和制动控制等功能。
在姿态控制方面，需设计悬浮高度控制、横向控制和纵向控制等功能。
为实现车体的运动控制，车体控制系统需要采集车体的运行状态信息，如运动速度、加速度和位置等，并通过反馈控制的方式控制车体的加速度和制动力，使车体保持稳定的速度和加速度。
此外，车体控制系统还需要设计自动驾驶功能，以实现对车体的自主控制。
在车体的姿态控制方面，需要采集车体的悬浮高度、横向偏移和倾斜角等状态信息，并通过反馈控制的方式控制车体的悬浮高度和姿态状态。
此外，为确保车体的安全运行，车体控制系统还需要设计故障监测和故障处理功能，以避免车体出现异常运行状态。
2、轨道控制系统设计轨道控制系统主要负责轨道的状态和通信控制。
为实现对轨道状态的控制，轨道控制系统需要采集轨道的状态信息，如温度、应力和形变等，并通过反馈控制的方式控制轨道状态的变化，以保证轨道的稳定性和安全性。
此外，轨道控制系统还需要设计轨道状态监测和异常处理功能，以及轨道通信方式的设计和实现。
高速磁悬浮列车运行控制系统研究
高速磁悬浮列车运行控制系统研究高速磁悬浮列车，作为现代交通运输领域中的领军者，拥有着无与伦比的运行速度和便捷性。
然而，要确保这一高速运行过程的安全性和稳定性，则需要建立一个高效、精确的运行控制系统。
在这篇论文中，我们将探讨高速磁悬浮列车运行控制系统的研究。
一、磁悬浮列车的基本构成作为一种新型的交通工具，磁悬浮列车的基本构成是由磁浮轨道系统和车辆系统组成。
其中，磁浮轨道系统是由磁悬浮导向轨、永磁轨、轨道盘等组成的，具有精度高、运行稳定等优点。
而车辆系统则是由磁浮车体、车体附着装置、牵引系统、制动系统、供电系统、车辆控制系统等组成，其运行控制系统的设计是保障磁悬浮列车安全、高速运输的核心。
二、磁悬浮列车的运行控制系统磁悬浮列车的运行控制系统，顾名思义，是指用来控制列车行驶方向、速度、制动等各项运动状态的系统。
在其设计过程中，一方面需要考虑列车本身的停靠位置，另一方面则需要结合运行路线、地形、障碍物等诸多因素进行系统设计。
传统的列车运行控制方法采用的是轨道侧号志、电气信号控制等方式，但随着高速列车的出现，这些方法已经不能满足其运行控制的要求。
磁悬浮列车的运行控制系统则不同，主要采用了集中控制、分布式控制、信号控制、自适应控制等多种先进的技术手段，为高速、稳定运行提供了更为优异的解决方案。
在这个过程中，首先需要建立起控制算法，如能量换算算法、时序运行算法等，通过调节制动、加速等控制手段，保证列车安全平稳地行驶。
此外，针对随机干扰、故障等突发情况的处理也是一个关键问题。
在这一点上，设计者通常需要考虑到各种不同的情景，并在事故处理方案、备用能源供应等方面进行完善和补充。
三、目前磁悬浮列车运行控制系统研究的挑战和机遇随着磁悬浮列车的不断发展和普及，运行控制系统也将逐渐面临着更大的挑战和机遇。
因为高速磁悬浮列车具有运动速度高、能耗低、通行效率高等诸多优点，对运行控制系统的技术要求也越来越高。
比如，高速磁悬浮列车需要在高速运行过程中，自动控制行驶方向和速度，避免因人为疏忽等原因导致的交通事故。
磁悬浮报告书
磁悬浮报告书引言：磁悬浮，是一种创新的交通技术，通过利用磁力对列车进行悬浮和推进，实现了列车在空中高速行驶的可能。
这项技术的出现，给我们的交通出行带来了颠覆性的改变，本报告将从技术原理、应用领域和发展前景三方面进行分析，以期对磁悬浮技术有更深入的了解。
一、技术原理1. 磁悬浮的基本原理磁悬浮技术基于磁力原理，通过利用磁力将列车悬浮在轨道上方，实现了无接触行驶。
磁悬浮系统由轨道和车辆两部分组成，轨道上安装有磁铁，而车辆底部装有磁铁或超导体。
当列车行驶时，轨道上的磁铁会产生磁场，与车辆底部的磁铁或超导体相互作用，产生排斥或吸引力，从而使列车悬浮在空中并保持平衡。
2. 磁悬浮的操控行驶磁悬浮列车的操控由电磁系统控制，通过控制轨道上的磁场和车辆底部的磁铁或超导体之间的相互作用来实现列车的前进、停止、转向等操作。
电磁系统是磁悬浮技术的核心，它能够实时感知列车的运动状态，并通过调整磁场强度和方向来精确控制列车的行驶。
二、应用领域1. 高速铁路磁悬浮技术在高速铁路领域具有巨大的应用潜力。
磁悬浮列车可以在更高的速度下平稳行驶，极大地提升了交通效率。
相比传统的高速铁路，磁悬浮列车的运行噪音更低，通过控制磁场力度也可以减少对环境的影响，从而实现更加环保的交通方式。
2. 物流运输磁悬浮技术也可以应用于物流运输领域。
通过利用磁悬浮技术，可以实现货物在运输过程中的无接触悬浮，避免了由于摩擦和震动造成的损坏。
同时，磁悬浮物流系统还可以实现货物的高速运输和精确定位，提高了物流运输的效率和准确性。
三、发展前景1. 技术改进与创新目前，磁悬浮技术还面临着一些挑战，例如高成本、能耗较大等问题。
但随着技术的成熟和发展，磁悬浮技术有望取得更大的突破。
未来，磁悬浮技术可能通过探索新的材料和设计，降低成本、提高效能，并将其应用于更多领域。
2. 国际发展趋势磁悬浮技术在国际范围内也得到了广泛应用和推广。
例如，中国的磁悬浮列车在上海等大城市已经运营，日本和德国等国家也在推动磁悬浮技术的发展。
磁悬浮系统研究设计
本系统所采用的磁悬浮装置是由控制器、电磁铁、涡流位移动器、电压/电流传感器、整流电路、功率放大器和悬浮机构（铁盘）等组成。
其示意图如图2-1所示。
三个相同的电磁铁固定在悬浮支架上，在每个电磁铁两侧对称平行的安装两个型号相同的位置传感器（为简便起见，图中每点只画了一个传感器），并且保证位置传感器的下平面和悬浮体的平面相平行，以使得传感器检测到的悬浮距离为真正的悬浮气隙长度。
悬浮铁盘位于磁铁下方，采用圆环的结构，这样就避免了悬浮体在水平位置上的偏移，大大减小了悬浮系统磁悬浮实验装置的闭环控制系统组成如图2-2所示。
电磁铁缠绕导线圈，铁磁体及其与悬浮体之间的气隙形成了闭合回路。
当电磁铁绕组中通过电流时，气隙内产生电磁场，从而会对悬浮体产生电磁吸力。
当三个电磁铁吸力之和大于悬浮铁盘重力时，铁盘上升，铁盘悬浮起来。
因此，控制电磁铁绕组中的电流大小，使其产生的电磁力和铁盘重力相等，铁盘就可以悬浮在空中，处于悬浮状态了。
但是，这种平衡是暂态的，由于电磁铁和悬浮体之间的电磁力大小与它们距离的平方成反比（下一章将进行推导），即距离越小作用力越大，距离越大作用力越小，所以该系统只要受到极微小的扰动，就会破坏这种平衡，导致铁盘掉下来，或者和电磁铁吸附到一起。
因此要使悬浮体实现稳定悬浮，就必须根据悬浮体的悬浮状态连续不断地调节磁场，这可以通过改变电磁铁线圈的电流来实现。
本系统采用涡流传感器来检测悬浮体偏移平衡位置的距离，将检测信号以电压的形式反馈给控制器，经过一系列的控制算法后，得到控制量，输出给功率放大器，功放控制电磁铁内部电流的大小，控制电流修正电磁铁中产生的电磁力，使电磁吸力和悬浮体重力相等，从而维持铁盘的悬浮位置稳定不变。
位移传感器是磁悬浮系统中的关键元素，它用来测量悬浮体与电磁铁之间气隙的长度，要想获得高精度的测量数据，就要求传感器有很高的灵敏度、分辨率以及反应速度。
虽然现在有很多的传感器可供我们选择，但是，还是受到很多限制，比如说大小、价格等方面。
磁悬浮交通系统的设计与应用
磁悬浮交通系统的设计与应用随着人们对交通需求的增长，传统的轨道交通和公路交通已经无法满足人们在时间和空间上的需求，而磁悬浮交通则是一种新兴的交通工具，可以克服传统交通的局限性，具有快速、环保、安全、舒适等优点。
磁悬浮交通作为人类当代科技的一项发明，在交通领域发挥了无以伦比的作用。
本文就磁悬浮交通技术的设计和应用进行探讨。
一、磁悬浮交通技术的基本原理磁悬浮交通技术是一项利用磁浮力使列车以高速行驶的先进交通技术。
磁悬浮交通系统通过电磁铁产生磁场并利用相互作用的磁力使列车离开轨道悬浮，进而实现高速快行。
磁悬浮交通系统由支持和引导线圈组成，其中引导线圈构成了轨道，而支持线圈则在车辆和轨道之间产生磁力，通过磁浮力使列车离开轨道悬浮。
二、磁悬浮交通技术的设计要点在磁悬浮交通技术的设计中，有许多要点需要考虑，其主要包括以下几个方面：1、车辆的气动外形设计要符合空气动力学原理，最大限度地减少气动阻力和风噪声。
2、轨道的支持系统应尽可能减少磁浮车的能量损失，并确保车辆的平稳运行。
3、磁悬浮车的控制系统需要具备高效的自动控制和自我诊断的能力。
4、电力和能源系统的设计对磁悬浮交通技术运行的效率和可靠性有着重要的影响，因此，要建设高效、可靠的电力和能源系统，保证磁悬浮交通系统的稳定运行。
三、磁悬浮交通技术的应用磁悬浮交通技术已经在全球范围内得到广泛的应用。
由于其具有快速、高效、安全和环保等优点，被广泛应用于城市轨道交通、机场轨道交通和长距离高速铁路等各个领域。
1、城市轨道交通在城市轨道交通中，磁悬浮列车的快速运行速度和稳定运行能力可以减少城市拥堵，提高运输效率，同时可以大幅降低环境污染和能源消耗，具有非常明显的社会和经济效益。
2、机场轨道交通在机场轨道交通中，磁悬浮列车的高速运行能力可以大大提高机场的客流量和运输效率，由于磁悬浮列车的快速运行和无需铺设大面积轨道，因此可以大大减少机场的建设成本，并更好地服务机场周边地区。
高速磁悬浮列车的电磁悬浮系统研究
高速磁悬浮列车的电磁悬浮系统研究高速磁悬浮列车是一种基于磁悬浮技术的现代化交通工具，它利用强大的电磁力使列车悬浮在轨道上，减少了与轨道的摩擦，从而实现了高速、平稳、低能耗的运行。
电磁悬浮系统是高速磁悬浮列车的核心部件，对于列车的安全和运行性能起着至关重要的作用。
电磁悬浮系统由三个主要组成部分组成，分别是轨道磁铁、车体磁铁和控制系统。
轨道磁铁固定在轨道上，产生一个垂直向上的磁场。
车体磁铁则固定在列车车体底部，产生一个与轨道磁场相斥的磁场。
当两个磁场相互作用时，会产生一个向上的电磁力，使列车悬浮在轨道上，实现无轮悬浮的效果。
控制系统则负责控制电磁悬浮系统的稳定性和平稳性。
在高速磁悬浮列车的电磁悬浮系统研究中，一个关键的问题是如何控制列车的悬浮高度和稳定性。
悬浮高度的控制直接影响到列车的安全和舒适性。
目前，常用的控制方法有两种，即负反馈控制和模糊控制。
负反馈控制是一种传统的控制方法，它通过传感器感知列车与轨道的相对位置，然后根据预设的目标高度进行调整。
模糊控制则是一种基于人工智能的控制方法，它通过模糊推理来实现对悬浮高度的调节。
此外，高速磁悬浮列车的电磁悬浮系统还需要解决的一个问题是列车的稳定性。
在高速运行过程中，列车经受着各种外部扰动力，如风力、地震等。
为了确保列车的稳定运行，需要对电磁悬浮系统进行建模和控制。
研究人员利用计算机模拟和实验数据，建立了一个准确的模型来描述电磁悬浮系统的行为，并通过控制算法来保持列车的稳定性。
另一个需要研究的问题是电磁悬浮系统的能效优化。
由于电磁悬浮系统需要消耗大量的电能来产生磁场，因此如何提高能源利用率成为一个关键的挑战。
研究人员通过改进轨道磁铁和车体磁铁的材料和设计，以及优化控制算法，来降低能耗并提高电磁悬浮系统的效率。
高速磁悬浮列车的电磁悬浮系统研究还有许多其他的课题，如列车的风阻、噪音和振动等问题。
这些问题的解决对于提高列车的安全性、舒适性和环保性具有重要意义。
