疏水阀结构形式与工作原理

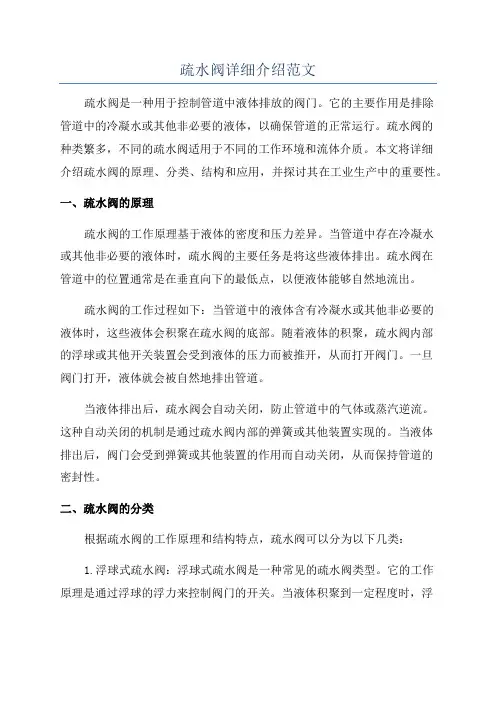

疏水阀详细介绍范文
疏水阀详细介绍范文疏水阀是一种用于控制管道中液体排放的阀门。
它的主要作用是排除管道中的冷凝水或其他非必要的液体，以确保管道的正常运行。
疏水阀的种类繁多，不同的疏水阀适用于不同的工作环境和流体介质。
本文将详细介绍疏水阀的原理、分类、结构和应用，并探讨其在工业生产中的重要性。
一、疏水阀的原理疏水阀的工作原理基于液体的密度和压力差异。
当管道中存在冷凝水或其他非必要的液体时，疏水阀的主要任务是将这些液体排出。
疏水阀在管道中的位置通常是在垂直向下的最低点，以便液体能够自然地流出。
疏水阀的工作过程如下：当管道中的液体含有冷凝水或其他非必要的液体时，这些液体会积聚在疏水阀的底部。
随着液体的积聚，疏水阀内部的浮球或其他开关装置会受到液体的压力而被推开，从而打开阀门。
一旦阀门打开，液体就会被自然地排出管道。
当液体排出后，疏水阀会自动关闭，防止管道中的气体或蒸汽逆流。
这种自动关闭的机制是通过疏水阀内部的弹簧或其他装置实现的。
当液体排出后，阀门会受到弹簧或其他装置的作用而自动关闭，从而保持管道的密封性。
二、疏水阀的分类根据疏水阀的工作原理和结构特点，疏水阀可以分为以下几类：1.浮球式疏水阀：浮球式疏水阀是一种常见的疏水阀类型。
它的工作原理是通过浮球的浮力来控制阀门的开关。
当液体积聚到一定程度时，浮球会被推开，阀门打开，液体排出。
一旦液体排出后，浮球会下沉，阀门关闭。
2.调节式疏水阀：调节式疏水阀是一种可以根据实际需要调节排放流量的疏水阀。
它的工作原理是通过调节阀门的开度来控制排放流量。
调节式疏水阀通常配有调节螺钉或其他装置，可以根据需要手动或自动地调节阀门的开度。
3.落水式疏水阀：落水式疏水阀是一种通过液体重力作用来控制阀门的开关的疏水阀。
它的工作原理是当液体积聚到一定程度时，液体的重力会使阀门打开，液体排出。
一旦液体排出后，阀门会自动关闭。
4.电磁式疏水阀：电磁式疏水阀是一种通过电磁铁的吸合和释放来控制阀门的开关的疏水阀。
疏水阀的结构形式与工作原理
疏水阀的结构形式与工作原理
疏水阀，也称为排水阀或放水阀，是用于排除管道或设备中的液体或凝结水的装置。
它的结构形式和工作原理会因具体类型和应用而有所不同。
以下是常见的疏水阀的结构形式和工作原理：
1. 浮球式疏水阀：这种疏水阀包括一个浮球和一个阀体。
当设备或管道中积累的液体增多时，浮球被推升，阀门开启，液体通过管道自动排出。
当液体排空后，浮球下降，阀门关闭。
2. 压力式疏水阀：这种疏水阀基于液体或蒸汽的压力变化来控制阀门的开启和关闭。
当设备或管道中积累液体或凝结水，压力上升，阀门打开，使液体排出。
当液体排空后，压力下降，阀门关闭。
3. 喷射式疏水阀：这种疏水阀使用高速喷射蒸汽或空气的力量来清除设备或管道中的液体或凝结水。
通过喷射嘴产生的崩蒸汽或高速空气形成的喷射流，将液体或凝结水带离设备或管道。
4. 膜片式疏水阀：这种疏水阀具有一个灵活的膜片，当膜片受到设备或管道中的液体或凝结水的压力作用时，膜片弯曲，阀门打开，允许液体排出。
当液体排空后，膜片恢复原状，阀门关闭。
这些只是一些常见的疏水阀的结构形式和工作原理示例，具体类型和工作原理可能会根据不同的应用需求和制造商的设计而有所差异。
在选择和安装疏水阀时，应根据具体的应用和系统要求，选择适当的疏水阀类型，并按照制造商的指导安装和维护。
疏水阀工作原理
疏水阀工作原理摘要：疏水阀（Steam trap）是一种用于自动排除工业设备中产生的冷凝水、凝结水或其他非凝结性气体的装置。
疏水阀根据不同的工作原理可分为浮球式疏水阀、动作式疏水阀、温差式疏水阀等多种类型。
本文将重点介绍疏水阀的工作原理，并探讨几种常见疏水阀的具体工作原理及优缺点。
一、引言工业生产中，蒸汽是一种常用的能源形式。
在许多工业设备中，蒸汽凝结成冷凝水，如果这些水不及时排出，将会影响设备的正常运行，并且会导致能源的浪费。
疏水阀的作用就是将冷凝水从工业设备内部排出，以保证设备的正常运行。
二、浮球式疏水阀工作原理浮球式疏水阀是最常见的一种疏水阀类型。
其工作原理基于浮球的浮力和阀门的开闭。
当设备中的冷凝水积聚到一定程度时，浮球会随之上升，使阀门自动打开，冷凝水通过阀门排出。
当冷凝水被排空后，浮球下降，阀门闭合，以防止蒸汽泄漏。
浮球式疏水阀的优点是结构简单、可靠性高、排水迅速。
然而，由于浮球会受到污垢和蒸汽对流的影响而受损，需要定期维护和清洗。
三、动作式疏水阀工作原理动作式疏水阀是另一种常见的疏水阀类型。
其工作原理基于压力差和阀门的开闭。
当设备中的冷凝水积聚到一定程度时，压力差将推动阀门打开，使冷凝水通过阀门排出。
当冷凝水被排空后，压力差消失，阀门闭合。
动作式疏水阀的优点是结构简单、维护方便。
然而，由于动作式疏水阀的开启和关闭是通过压力差来实现的，因此需要保证设备中的压力差满足开启和关闭的条件。
四、温差式疏水阀工作原理温差式疏水阀是一种利用介质温度差异来工作的疏水阀类型。
其工作原理基于介质的热胀冷缩特性。
当设备中的蒸汽冷凝水温度低于设定温度时，由于冷凝水膨胀，阀门自动关闭，以防止蒸汽泄漏。
当冷凝水温度升高到设定温度时，冷缩导致阀门打开，冷凝水得以排出。
温差式疏水阀的优点是对介质温度变化非常敏感，响应速度快。
然而，温差式疏水阀在极端温度条件下可能会出现误操作的情况，因此需要根据具体工况选用合适的型号。
疏水阀的的工作原理是
疏水阀的的工作原理是
疏水阀的工作原理是根据流体的重力和压力差对水和空气进行分离，将积聚在管道中的凝结水排除掉。
疏水阀通常由以下几个部分组成：
1. 引水管：引水管连接着管道中的凝结水集水器和疏水阀本体，它将凝结水引导到疏水阀。
2. 阀芯：阀芯是疏水阀的核心部件，它一般采用浮球或者浮室装置。
当阀芯上方积聚了足够多的凝结水时，浮球或浮室会被抬升，打开阀门。
3. 排水口：排水口是疏水阀的出口，当阀芯打开时，凝结水会通过排水口被排除。
具体的工作原理如下：
当管道中的凝结水达到疏水阀的引水管处时，凝结水会通过引水管进入疏水阀本体。
在阀芯的作用下，凝结水被引导到疏水阀的排水口处，并被排除。
当凝结水排除后，阀芯下落，关闭排水口，阻止新的凝结水进入疏水阀。
这样，疏水阀不仅能够及时排除管道中的凝结水，还能防止管道中的蒸汽或气体流失，维持系统的正常运行。
疏水阀的工作原理
疏水阀的工作原理
疏水阀是一种用于控制管道系统中水分离器件的装置。
它的主要作用是排除管道系统中的凝结水和其他不需要的液体，保持管道系统的正常运行。
疏水阀的工作原理可以简单地概括为利用压力差和浮子的作用来控制阀门的开启和关闭，从而实现排水的目的。
疏水阀的工作原理可以分为以下几个步骤：
1. 压力差的作用。
在管道系统中，由于介质的流动和温度的变化，会导致管道内部产生压力差。
当管道中的凝结水或其他不需要的液体聚集到一定程度时，会产生一定的压力，这时疏水阀就会起作用。
2. 浮子的作用。
疏水阀内部通常装有一个浮子装置，当管道中的液体达到一定的高度时，浮子会随着液体的上升而上升，当浮子达到一定的高度时，就会触发阀门的开启。
3. 阀门的开启和关闭。
当浮子达到一定的高度时，会触发阀门的开启，此时管道中的液体就会通过阀门排出。
当液体排出后，浮子会随着液体的下降而下降，当浮子下降到一定的高度时，就会触发阀门的关闭，从而停止排水。
4. 控制系统的作用。
除了浮子装置外，疏水阀还通常配有控制系统，可以根据管道系统的压力和温度变化来自动调节阀门的开启和关闭，以保持管道系统的正常运行。
总的来说，疏水阀的工作原理是利用压力差和浮子的作用来控制阀门的开启和关闭，从而实现管道系统的排水功能。
疏水阀在工业生产中起着非常重要的作用，可以有效地保护管道系统，延长设备的使用寿命，提高生产效率。
因此，了解疏水阀的工作原理对于工程技术人员来说是非常重要的。
疏水阀工作原理
疏水阀工作原理
疏水阀是一种用于排除管道系统中积聚的凝结水和空气的装置，它的工作原理
是利用水位高低的差异，通过自动开启和关闭来实现排水的目的。
在工业生产中，疏水阀的作用非常重要，它可以有效地保护管道系统和设备，确保生产过程的顺利进行。
疏水阀的工作原理主要包括浮球式疏水阀和热力式疏水阀两种类型。
浮球式疏
水阀通过浮球的浮沉来控制阀门的开启和关闭，当管道中积聚了一定量的凝结水时，浮球会随着水位的升高而上升，最终触发阀门的开启，使水从管道中排出。
而热力式疏水阀则是利用热力元件的热胀冷缩原理，当管道中积聚了凝结水或空气时，热力元件受热膨胀，驱动阀门开启，将水排出管道。
无论是浮球式还是热力式疏水阀，其工作原理都是基于水位或温度的变化来实
现自动排水的功能。
在实际应用中，疏水阀需要根据管道系统的工作压力、温度和流量等参数进行合理选择和设置，以保证其正常稳定地工作。
疏水阀的工作原理决定了它在工业生产中的重要性。
首先，疏水阀可以有效地
防止管道系统中的凝结水和空气对设备和工艺的影响。
凝结水和空气的积聚会导致管道堵塞、设备受损甚至生产过程中断，而疏水阀的及时排除可以避免这些问题的发生。
其次，疏水阀的自动化排水功能可以减轻操作人员的工作负担，提高生产效率。
最后，疏水阀的正常工作还可以延长管道系统和设备的使用寿命，降低维护成本，保障生产安全。
总的来说，疏水阀作为管道系统中的重要装置，其工作原理决定了它的作用和
价值。
通过合理选择和使用疏水阀，可以有效地保护管道系统和设备，确保工业生产的顺利进行。
因此，在工业生产中，疏水阀的重要性不可忽视，需要引起足够的重视和注意。
浮球式疏水阀工作原理
浮球式疏水阀工作原理
浮球式疏水阀是一种常用于管道系统中的控制装置，用于排除过多的液体或蒸汽，以保持管道系统的正常运行。
它是一种自动控制装置，可根据液位的变化，自动打开或关闭流体通道。
浮球式疏水阀的工作原理如下：当管道中的液位升高时，浮球随之上升，浮球中的浮子被抬高，通过与阀门连接的杆或链传递给阀门关闭机构。
这样就会关闭阀门，防止液体或蒸汽进入管道系统。
相反，当管道中的液位下降时，浮球也随之下降，浮子的位置发生变化，打开机构使阀门打开，允许流体从系统中排出。
浮球式疏水阀采用了浮球测量液位的原理，通过浮球的升降来控制阀门的开关。
当液位升高时，浮球随之上升，通过机械结构使阀门关闭；当液位下降时，浮球也随之下降，打开阀门。
这种原理使得浮球式疏水阀能够自动控制液位，并及时调节流体的流动。
浮球式疏水阀结构简单，易于安装和维护，广泛应用于各种工业领域中的管道系统。
它能够有效地控制液位，排除过多的液体或蒸汽，保护管道系统的安全运行。
疏水阀结构形式与工作原理
疏水阀结构形式与工作原理疏水阀在蒸汽加热系统中起到阻汽排水作用，选择合适的疏水阀，可使蒸汽加热设备达到最高工作效率。
要想达到最理想的效果，就要对各种类型疏水阀的工作性能、特点进行全面的了解。
疏水阀的品种很多，各有不同的性能。
选用疏水阀时，首先应选其特性能满足蒸汽加热设备的最佳运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和有效的。
疏水阀要能“识别”蒸汽和凝结水，才能起到阻汽排水作用。
“识别”蒸汽和凝结水基于三个原理：密度差、温度差和相变。
于是就根据三个原理制造出三种类型的疏水阀：分类为机械型、热静力型、热动力型。
一.机械型疏水阀：机械型也称浮子型，是利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水目的。
机械型疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，加热设备里不存水，能使加热设备达到最佳换热效率。
最大背压率为80%，工作质量高，是生产工艺加热设备最理想的疏水阀。
机械型疏水阀有自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等:1. 自由浮球式疏水阀：自由浮球式疏水阀的结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长，“YQ牌”疏水阀内部带有Y系列自动排空气装置，非常灵敏，能自动排空气，工作质量高。
设备刚启动工作时，管道内的空气经过Y系列自动排空气装置排出，低温凝结水进入疏水阀内，凝结水的液位上升，浮球上升，阀门开启，凝结水迅速排出，蒸汽很快进入设备，设备迅速升温，Y系列自动排空气装置的感温液体膨胀，自动排空气装置关闭。
疏水阀开始正常工作，浮球随凝结水液位升降，阻汽排水。
自由浮球式疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏，节能效果好。
最小工作压力0.01Mpa，从0.01Mpa至最高使用压力范围之内不受温度和工作压力波动的影响，连续排水。
能排饱和温度凝结水，最小过冷度为0℃，加热设备里不存水，能使加热设备达到最佳换热效率。
疏水阀的工作原理
疏水阀的工作原理
疏水阀作为一种常用的控制装置，主要用于调节管道系统中的液体流动。
其工作原理如下：
1. 压力调节：疏水阀内部装有调节装置，当管道系统内的压力超过设定值时，疏水阀立即启动。
调节装置可以根据设定参数自动调整阀门的开启程度，从而达到合适的压力控制。
2. 排除气体：在管道系统开始运行或停止运行时，常常会产生大量气体。
疏水阀可以通过调整阀门的开启程度，让气体自动从管道中排出，确保管道内的液体流动畅通。
3. 排放水分：管道中的液体常常会含有一定的杂质和水分。
疏水阀会根据设计要求，在流体中发现水分时进行及时排放，防止对管道设备产生损害。
4. 节能减排：疏水阀通过调节管道系统内的压力，可以降低液体的流动阻力和能耗。
同时，通过排放气体和排放水分，也能减少对环境的污染，实现节能减排的目标。
总的来说，疏水阀通过调节管道系统内的压力、排除气体和排放水分，实现对液体流动的控制和调节。
它具有自动化、节能环保等优点，在工业生产中得到广泛应用。
常见疏水阀的结构形式与工作原理
常见疏水阀的结构形式与工作原理疏水阀是一种用于排放管道中的凝结水和空气的阀门。
通常用于蒸汽管道、加热系统和空气压缩机等工业设备中，以确保管道内部干燥、无水汽。
不同的工业设备会采用不同的疏水阀，下面将介绍几种常见的疏水阀的结构形式与工作原理。
浮球式疏水阀浮球式疏水阀是一种最为简单的疏水阀。
其结构由阀体、浮球、活塞、弹簧、通气孔等部分构成。
当管道内凝结水满足一定量时，浮球会向上浮动，提起活塞，使阀门打开，凝结水排出。
当凝结水排出后，浮球下落，活塞放回原处，弹簧起到缓冲作用，阀门关闭。
这种疏水阀适用于高速排放凝结水量较小的场景。
蜗壳式疏水阀蜗壳式疏水阀通常应用于液体排除的系统中。
其结构由阀体、蜗轮、连接杆、传动架和排水管组成。
当管道内凝结水达到一定量时，通过蜗轮驱动连接杆，改变传动架位置从而使阀门打开，凝结水排出。
当凝结水排出后，蜗轮由于受到排水的作用而向下转动，传动架复位，阀门关闭。
这种疏水阀适用于高速排放凝结水量较大的场景。
活塞式疏水阀活塞式疏水阀是一种结构比较复杂的疏水阀，由阀体、活塞、连接杆、弹簧和气阀等组成。
当管道内凝结水达到一定量时，水将进入阀体，使得活塞上移，弹簧压缩，气阀关闭。
从而使阀门打开，凝结水排出。
当凝结水排出后，阀体内部压力下降，气阀会自动开启，将外界气压引入，使得活塞下移，阀门关闭。
这种疏水阀适用于高温高压的场景。
桶式疏水阀桶式疏水阀由阀体、浮球、连杆、弹簧、桶体及内部导流件组成。
当管道内凝结水达到阀门底部时，浮球随着水位上升，通过连杆驱动弹簧，使得桶体打开，凝结水排出。
当凝结水排出后，桶体由于自重和弹簧的复位作用而自动关闭，阀门也同时关闭。
这种疏水阀适用于低温低压的场景。
总的来说，疏水阀的工作原理是通过调节阀门开度，使得管路中的水液或凝结水，在不影响工业设备运转的情况下排出管路，从而保证工业设备正常运行。
通过对不同场景使用不同的疏水阀，在实际应用中可以更好的发挥其作用，确保工业设备的安全和稳定性。
疏水阀的作用及原理3篇
一.机械型疏水阀：
机械型也称浮子型，是利用凝结水与蒸汽的密度差，通过 凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻 汽排水目的。机械型疏水阀的过冷度小，不受工作压力和温 度变化的影响，有水即排，加热设备里不存水，能使加热设 备达到最佳换热效率。最大背压率为 80%，工作质量高，是 生产工艺加热设备最理想的疏水阀。
二.热静力型疏水阀：
这类疏水阀是利用蒸汽和凝结水的温差引起感温元件的变 型或膨胀带动阀心启闭阀门。热静力型疏水阀的过冷度比较
11
大，一般过冷度为 15 度到 40 度，它能利用凝结水中的一部 分显热，阀前始终存有高温凝结水，无蒸汽泄漏，节能效果 显著。是在蒸汽管道，伴热管线、小型加热设备，采暖设备， 温度要求不高的小型加热设备上，最理想的疏水阀 。
机械型疏水阀有自由浮球式、自由半浮球式、杠杆浮球式、
7
倒吊桶式等
1. 自由浮球式疏水阀：
自由浮球式疏水阀的结构简单，内部只有一个活动部件精 细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零 件，使用寿命很长，“YQ 牌”疏水阀内部带有 Y 系列自动排 空气装置，非常灵敏，能自动排空气，工作质量高。
5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、 安全阀、减压阀、蒸汽疏水阀、等。
6.确定阀门的参数：对于自动阀门，根据不同需要先确定 允许流阻、排放能力、背压等，再确定管道的公称通径和阀 座孔的直径。
7.确定所选用阀门的几何参数：结构长度、法兰连接形式 及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔 尺寸和数量、整个阀门外型尺寸等。
疏水阀工作原理
疏水阀工作原理疏水阀是一种常用于工业管道系统中的关键设备，它的作用是将管道中的不必要的液体和气体排除出去，从而确保管道系统的正常运行。
疏水阀的工作原理可以简单概括为通过自动控制，排除管道系统中的凝结水和空气。
疏水阀主要由阀体、阀瓦、阀芯等部件组成。
其特殊的结构和工作原理使其能够有效地实现排水功能。
在正常工作状态下，管道系统内的水蒸汽会在阀体内凝结，因为水蒸汽受到高压力和高温等因素的影响。
这些凝结水会造成管道系统的堵塞，并影响系统的正常运行。
因此，疏水阀应用非常广泛。
疏水阀的工作原理主要基于两个因素：浮球效应和压力差效应。
首先，当系统内的水蒸汽凝结成水滴时，这些水滴会被引导到疏水阀的上部。
然后，当水滴积聚到一定程度时，会使阀瓦上的浮球起到压力感应作用。
当浮球受到一定压力时，它会通过阀芯将排水孔打开，进而打开整个疏水阀，以实现排水的功能。
另一个工作原理是基于压力差效应。
疏水阀内部存在着一个压力差，上部是高压区域，下部是低压区域。
当系统内的水滴积聚到一定程度时，会产生一定的压力。
这个压力差会导致阀瓦上的活塞上升，进而通过阀芯打开排水孔，最终使整个疏水阀打开，起到排水的作用。
疏水阀的工作原理还与阀体中的弹簧有关。
阀体内的弹簧是用来控制阀瓦和阀芯的动作的。
当系统中的压力减小时，弹簧会起到一个弹性作用，使阀芯关闭排水孔，从而停止排水。
当系统中的压力增加时，阀芯会受到压力的作用，使排水孔打开，从而实现自动排水的功能。
总之，疏水阀是一种通过自动控制排除管道系统中的凝结水和空气的设备。
它的工作原理主要基于浮球效应、压力差效应和弹簧控制，以确保管道系统的正常运行。
疏水阀的应用范围广泛，不仅广泛应用于工业管道系统中，还广泛应用于供暖、供水、空调等系统中。
通过疏水阀，我们可以保证管道系统的可靠性和安全性，提高系统的工作效率。
疏水阀工作原理动画
疏水阀工作原理动画
疏水阀是一种用于控制管道系统中的液体排放的装置。
它的工作原理如下：
1. 开始时，疏水阀处于关闭状态。
液体通过进口管道进入阀体。
2. 阀体内部有一个浮球或者活塞。
当液体开始进入阀体时，浮球或活塞会随之升起。
当液体压力增大时，浮球或活塞会随着液位上升而上升。
3. 当液体达到一定高度时，浮球或活塞会触碰到阀体顶部的开启装置。
4. 当浮球或活塞触碰到开启装置后，阀体的关闭装置会被解除，使阀门打开。
5. 一旦阀门打开，液体会自由流动通过阀体进入排放管道。
这样就将过多的液体排放到了外部环境中。
6. 当液体排放完毕或液位降低时，浮球或活塞也会随之下降。
一旦下降到一定位置，开启装置会被关闭装置重新关闭。
这样阀门就会再次关闭，阻止液体的进入。
总之，疏水阀通过利用液体自身的压力来控制阀门的开闭，实现管道系统中液体的排放功能。
这种原理使得疏水阀在工业生产、供水系统等领域得到广泛应用。
疏水阀工作原理
疏水阀工作原理
疏水阀是一种用于排除管道中的凝结水和压缩空气的设备，广泛应用于蒸汽系统和压缩空气系统中。
它的工作原理如下：
1. 凝结水/压缩空气进入阀体：当管道中存在凝结水或压缩空气时，它们会进入疏水阀的阀体。
2. 阀体内的水位上升：凝结水的进入会导致阀体内的水位逐渐上升。
3. 水位上升到一定高度：当阀体内的水位上升到一定高度时，阀体中的浮球也随之上升。
4. 浮球上升推动阀门关闭：浮球上升到一定位置后，会通过连杆机构来推动阀门关闭，阻止凝结水和压缩空气继续流入。
5. 排水孔打开：与此同时，当阀门关闭后，疏水阀的排水孔会自动打开。
6. 凝结水/空气排出：通过排水孔，凝结水和压缩空气被迅速排出管道系统，防止对系统正常运行造成影响。
7. 水位下降到一定程度：当排水完成后，阀体内的水位会逐渐下降。
8. 浮球下降推动阀门开启：当水位下降到一定程度时，浮球也下降，通过连杆机构推动阀门开启。
9. 循环反复：随着管道中的凝结水和压缩空气不断积累，疏水阀会周期性地重复上述的关闭和开启过程，以保持管道系统的正常运行。
总之，疏水阀通过感应管道中凝结水和压缩空气的存在，并通过阀体内的浮球和连杆机构来控制阀门的开闭，实现凝结水和压缩空气的排除，保证管道系统的正常运行。
疏水阀工作原理动画
疏水阀工作原理动画
疏水阀是一种用于控制管道系统中水分离器排水的装置。
它的工作原理是利用
水平面差来控制阀门的开启和关闭，从而实现排水的目的。
下面我们通过动画的形式来详细了解疏水阀的工作原理。
首先，让我们来看一下疏水阀的结构。
疏水阀通常由阀体、阀盖、阀芯、阀座、浮子、浮子杆、排水口等部件组成。
当管道系统中的水分离器中积聚了一定量的液体，浮子就会随着液位的变化而上下浮动，通过浮子杆与阀芯相连，从而控制阀门的开启和关闭。
接下来，让我们看一下疏水阀的工作过程。
当水分离器中的液位上升到一定高
度时，浮子也随之上升，浮子杆推动阀芯向上移动，使得阀门打开，积聚的液体就会通过排水口排出管道系统。
当液位下降到一定程度时，浮子也随之下降，阀芯关闭阀门，停止排水。
疏水阀的工作原理可以用一个简单的比喻来形容，就像是一个智能的水龙头，
当水分离器中的水达到一定的高度时，疏水阀就会自动打开，让水流出去；当水位下降到一定程度时，疏水阀就会自动关闭，停止排水，从而保持管道系统的正常运行。
总的来说，疏水阀的工作原理是利用浮子的上下浮动来控制阀门的开启和关闭，从而实现管道系统中水分离器的排水功能。
通过这种简单而有效的工作原理，疏水阀可以确保管道系统中的液体排除，保持系统的正常运行。
通过上面的动画，我们对疏水阀的工作原理有了更加直观的了解。
疏水阀的工
作原理简单而有效，是管道系统中不可或缺的重要装置，它的运行状态直接关系到整个管道系统的安全和稳定运行。
希望通过这个动画，大家能够对疏水阀有一个更加深入的认识，为实际工程应用提供帮助。
常见疏水阀的结构形式与工作原理(一)
常见疏水阀的结构形式与工作原理(一)疏水阀是一种常见的机械设备，广泛应用于各种工业生产和设备中，主要用于排除余留水分和减轻设备负荷。
现在，我们来具体介绍一下常见疏水阀的结构形式与工作原理。
一、常见疏水阀结构形式1、机械式疏水阀机械式疏水阀是疏水阀中最常见的一种类型，其结构简单，容易维护，适用于一般的工业场合。
机械式疏水阀主要由活塞、阀座、弹簧和阀体等部分组成。
2、磁力式疏水阀磁力式疏水阀是一种基于电磁原理的疏水阀，其结构与机械式疏水阀相似，但是在阀芯和阀座之间增加了一个电磁盘。
当磁阀通电时，磁阀吸引电磁盘，压缩弹簧，使阀芯与阀座分离，排水口关闭。
3、浮球式疏水阀浮球式疏水阀是一种自动控制类疏水阀，其结构相对比较复杂，主要包括阀体、浮球、阀座和排水口等几个组成部分。
二、常见疏水阀的工作原理在不同的疏水阀结构中，其工作原理也有所不同。
1、机械式疏水阀的工作原理当疏水管道中的水位超过活塞上缘时，水压力将活塞向上推动，弹簧压缩，阀芯与阀座分离，排水口打开，自动排水。
当排水结束，水位下降，活塞下落，弹簧恢复原状，阀芯与阀座重新闭合，停止排水，然后继续循环工作。
2、磁力式疏水阀的工作原理磁力式疏水阀在正常情况下，阀芯始终与阀座紧密贴合，排水口关闭。
当电磁盘受到电磁铁的吸引力时，压缩弹簧，使阀芯与阀座分离，排水口开启，开始排水。
排水完毕，磁铁取消吸引力，弹簧将电磁盘和阀芯分别压回原处，排水口关闭。
3、浮球式疏水阀的工作原理浮球式疏水阀是通过浮球来控制排水的。
当疏水管道中的水位超过设定水位时，浮球上升，将阀体内的阀芯向下推动，阀座和排水口分离，自动排水。
当排水完毕，水位下降，浮球下降，阀体内的弹簧将阀芯推向上方，阀芯与阀座再次紧密贴合，阀体和排水口关闭。
总之，疏水阀的结构形式多样，工作原理也各有不同。
在实际应用中，需要根据不同的场合和需求进行正确的选择和使用。
蒸汽疏水阀工作原理
蒸汽疏水阀工作原理在蒸汽疏水阀工作时，当阀门关闭时，蒸汽管道与凝结水排水口之间被隔离，蒸汽无法通过阀体进入凝结水排水口，此时凝结水只能在阀体内积聚。
而当蒸汽管道内产生凝结水时，通过阀芯的自动调节，当凝结水积聚到一定程度时，阀芯会感应到压力变化，通过反馈给阀门，使阀门开启。
蒸汽通过阀体流入排水口，凝结水也随之排出。
蒸汽疏水阀的工作原理主要依靠压力差来实现。
蒸汽管道中的蒸汽压力一般比凝结水排水口的压力要高，因此蒸汽可以顺利流向凝结水排水口；而凝结水排水口的压力通常是低于环境大气压的，所以被排出的凝结水可以顺利排出而不会发生倒流。
蒸汽疏水阀也可以通过调整阀门的开启度来控制蒸汽和凝结水的流量。
当蒸汽管道中的凝结水量较大时，可以通过增大阀门的开启度来提高排水速度；而当凝结水量较小时，阀门可以相对关闭，减小蒸汽的流量。
这样可以保证在不同工况下蒸汽管道的正常运行。
除了基本的开/关控制，蒸汽疏水阀还具有一些特殊功能，如自动排水和自抽空功能。
自动排水是指当凝结水积聚到一定程度时，阀门能够自动打开并且将凝结水排出；自抽空功能是指当蒸汽管道中有空气存在时，阀门能够将空气抽出以达到排除空气的目的。
这些功能都会更加方便和提高蒸汽疏水阀的工作效率和性能。
总结起来，蒸汽疏水阀的工作原理是通过控制阀门的开启和关闭来实现蒸汽和凝结水的流动控制。
依靠压力差，凝结水可以顺利排出而蒸汽不能进入凝结水排水口，从而实现对蒸汽管道中凝结水的有效排除。
在实际应用中，蒸汽疏水阀的工作原理可以根据需求进行调整和改良，以适应不同的工况和工业应用环境。
疏水阀结构原理
疏水阀结构原理
疏水阀是一种常用于控制管道或容器中液体排空的装置。
其原理基于液体在重力和压力作用下的行为，通过调节阀门的开启和关闭来实现排空功能。
疏水阀的结构原理可以概括如下：
1. 浮球或浮子：疏水阀通常具有一个浮球或浮子，其漂浮在液体表面上。
当液体充满管道或容器时，浮球会随着液位上升而抬高。
2. 阀门：疏水阀具有一个阀门，通常位于管道或容器底部。
阀门由浮球通过连接杆或其他机构控制。
当液位上升到一定程度时，浮球的升高会导致阀门打开。
3. 排气管：疏水阀还配备了一个排气管，其作用是让空气或气体能够从系统中逸出。
当液位上升到一定程度时，阀门打开，液体开始排出，同时空气或气体也通过排气管被释放。
4. 重力和压力：疏水阀的工作原理基于重力和压力的平衡。
当液位上升到一定程度时，浮球抬高导致阀门打开，液体通过重力自动排出。
而当液位下降时，浮球下沉，阀门关闭，避免了进一步的液体流失。
疏水阀利用浮球或浮子的浮力和重力原理，根据液位的升降来控制阀门的打开和关闭，实现管道或容器中液体的排空功能。
这种结构原理可确保系统在一定范围内始终保持适
当的液位和压力。
疏水阀工作原理
疏水阀工作原理
疏水阀是一种常见的阀门，它的工作原理是通过控制介质流体中的空气和水分离，从而保证管道系统的正常运行。
疏水阀在工业生产中起着重要的作用，下面我们来详细了解一下疏水阀的工作原理。
首先，疏水阀的工作原理是基于热力学和动力学的原理。
在管道系统中，介质流体中往往会带有一定的水汽，当流体在管道中流动时，水汽会随着流体一起进入系统中。
而疏水阀的作用就是将这些水汽和液态水排出系统，以保证管道系统的正常运行。
其次，疏水阀利用了水和空气的密度差异来实现分离。
当介质流体中含有水汽时，水汽会随着流体一起进入疏水阀的内部，而在疏水阀内部，由于水和空气的密度差异，水汽会被分离出来，然后通过疏水阀的排水口排出系统，而空气则会继续随着流体一起进入系统。
另外，疏水阀还利用了自动控制的原理来实现工作。
疏水阀内部通常配备有浮子或者浮球等装置，当疏水阀内部积聚了一定量的水汽时，浮子或者浮球会随着水位的升高而上升，进而触发疏水阀的排水装置，将水汽排出系统，从而保证系统的正常运行。
总的来说，疏水阀的工作原理是基于热力学和动力学的原理，利用水和空气的密度差异来实现水汽和液态水的分离，同时通过自动控制装置来实现系统的自动排水。
疏水阀在工业生产中扮演着非常重要的角色，它的正常工作对于保证管道系统的安全稳定运行具有至关重要的作用。
综上所述，疏水阀的工作原理是非常重要的，它通过利用热力学和动力学的原理，以及自动控制装置来实现水汽和液态水的分离和排除，从而保证管道系统的正常运行。
希望通过本文的介绍，能够让大家对疏水阀的工作原理有一个更加深入的了解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品展示产品说明：机械式蒸汽疏水阀自由浮球式蒸汽疏水阀 (SS 系列)型号/系列口径 (mm)阀体材质工作压力范围 (MPaG)最大工作温度 (°C) 最大工作排量 (kg/h) 应用SS1NL15 - 25 不锈钢0.01 – 2.1220220蒸汽主管, 伴热管SS1VL SS1NH 350SS1VH SS3N310 SS3V SS5N0.01 – 3.2800蒸汽主管SS5VSS5NH0.01 – 4.6 250高压蒸汽主管SS5VHSS5P 25, 38 0 – 0.6 165 520 洁净蒸汽自由浮球式蒸汽疏水阀 (快速阀)型号/系列口径(mm)阀体材质工作压力范围(MPaG)最大工作温度(°C)最大工作排量(kg/h)应用FS315 - 25 不锈钢0.01 – 2.1350220 蒸汽主管,伴热管FS5 0.01 – 3.2 680 自由浮球式蒸汽疏水阀 (SH 系列)型号/系列口径(mm)阀体材质工作压力范围(MPaG)最大工作温度(°C)最大工作排量(kg/h)应用SH5NL15 - 25铸钢0.01 – 6.5425880高压蒸汽主管,大型工艺设备& 汽轮机SH5NH 0.01 – 8.0 250SH5VL0.01 – 6.5 880SH6NL25, 40 2 100SH6NH 0.01 – 10 460 SH7NL 0.01 – 6.5 2 900 SH7NH 0.01 – 10 820自由浮球式蒸汽疏水阀 (JX 系列)型号/系列口径(mm)阀体材质工作压力范围(MPaG)最大工作温度(°C)最大工作排量(kg/h)应用J3X15 - 25 球墨铸铁,不锈钢0.01 – 2.1220720蒸汽主管,中小型工艺设备,换热器,盘管JF3X 铸铁0.01 –1.57J5X 20 - 40球墨铸铁0.01 – 2.11 040JF5X 20, 25 0.01 –32 - 50铸 铁 1.57JS7X 25, 40 4 000 大中型工艺换热器, 盘 管J7X 20 - 50 J7.2X40, 50 9 000 J7.5X 40 - 80 16 000 J8X 50 - 10026 000自由浮球式蒸汽疏水阀 (JHX 系列)型号/系列口径 (mm)阀体材质工作压力范围 (MPaG)最大工作温度 (°C) 最大工作排量 (kg/h)应用JH3LX15 - 25 不锈钢0.01 – 3.2 240630蒸汽主管,小型工艺设备 JH5RX 15 - 50 铸 钢1 030 中小型 工艺设备 JH7RX 20 - 504 100*大型工艺换热器JHW7.2X 40, 50 9 000JH7.2X JHW7.5RX40 - 80 16 000JH7.5RX JHW8RX 50 - 10026 000JH8RX*4 700适用于No.1阀嘴，40&50mm 口径。
自由浮球式蒸汽疏水阀 (JH 系列)型号/系列口径 (mm)阀体材质工作压力范围 (MPaG)最大工作温度 (°C) 最大工作排量 (kg/h)应用JH3LB15 - 25 不锈钢 0.01 – 3.2 350445蒸汽主管,小型工艺设备JH5R 15 - 50铸 钢0.01 – 6.5 425910高压蒸汽主管,大型工艺设备& 汽轮机 JH5RH 0.01 – 8.0 JH7RL 20 - 50 0.01 – 6.53 800*JHW7.2 40, 50 0 .01 – 4.08 700 大型工艺换热器JH7.2 JHW7.5R40 - 8016 000JH7.5RJH8R 50 -100 26 000JHW8R*4 700适用于No.1阀嘴，40&50mm口径。
大型工艺用浮球式蒸汽疏水阀 (JL 系列)型号/系列口径(mm)阀体材质工作压力范围(MPaG)最大工作温度(°C)最大工作排量(kg/h)应用JL9X50 铸铁0.01 –1.5722018 000大型工艺换热器,盘管JLH9X 铸钢0.01 – 3.2 240 浮球动力式蒸汽疏水阀型号/系列口径(mm)阀体材质工作压力范围(MPaG)最大工作温度(°C)最大工作排量(kg/h)应用J10100 铸铁0.05 –1.57220 64 000大型工艺换热器,盘管JH15 铸钢0.05 – 4.6 425 170 000疏水阀结构形式与工作原理疏水阀在蒸汽加热系统中起到阻汽排水作用，选择合适的疏水阀，可使蒸汽加热设备达到最高工作效率。
要想达到最理想的效果，就要对各种类型疏水阀的工作性能、特点进行全面的了解。
疏水阀的品种很多，各有不同的性能。
选用疏水阀时，首先应选其特性能满足蒸汽加热设备的最佳运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和有效的。
疏水阀要能“识别”蒸汽和凝结水，才能起到阻汽排水作用。
“识别”蒸汽和凝结水基于三个原理：密度差、温度差和相变。
于是就根据三个原理制造出三种类型的疏水阀：分类为机械型、热静力型、热动力型。
一.机械型疏水阀：机械型也称浮子型，是利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水目的。
机械型疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，加热设备里不存水，能使加热设备达到最佳换热效率。
最大背压率为80%，工作质量高，是生产工艺加热设备最理想的疏水阀。
机械型疏水阀有自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等:1. 自由浮球式疏水阀：自由浮球式疏水阀的结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长，“YQ牌”疏水阀内部带有Y系列自动排空气装置，非常灵敏，能自动排空气，工作质量高。
设备刚启动工作时，管道内的空气经过Y系列自动排空气装置排出，低温凝结水进入疏水阀内，凝结水的液位上升，浮球上升，阀门开启，凝结水迅速排出，蒸汽很快进入设备，设备迅速升温，Y系列自动排空气装置的感温液体膨胀，自动排空气装置关闭。
疏水阀开始正常工作，浮球随凝结水液位升降，阻汽排水。
自由浮球式疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏，节能效果好。
最小工作压力0.01Mpa，从0.01Mpa至最高使用压力范围之内不受温度和工作压力波动的影响，连续排水。
能排饱和温度凝结水，最小过冷度为0℃，加热设备里不存水，能使加热设备达到最佳换热效率。
背压率大于85%，是生产工艺加热设备最理想的疏水阀之一。
2. 自由半浮球式疏水阀：自由半浮球式疏水阀只有一个半浮球式的球桶为活动部件，开口朝下，球桶即是启闭件，又是密封件。
整个球面都可为密封，使用寿命很长，能抗水锤，没有易损件，无故障，经久耐用，无蒸汽泄漏。
背压率大于80%，能排饱和温度凝结水，最小过冷度为0℃，加热设备里不存水，能使加热设备达到最佳换热效率。
当装置刚启动时，管道内的空气和低温凝结水经过发射管进入疏水阀内，阀内的双金属片排空元件把球桶弹开，阀门开启，空气和低温凝结水迅速排出。
当蒸汽进入球桶内，球桶产生向上浮力，同时阀内的温度升高，双金属片排空元件收缩，球捅漂向阀口，阀门关闭。
当球桶内的蒸汽变成凝结水，球桶失去浮力往下沉，阀门开启，凝结水迅速排出。
当蒸汽再进入球桶之内，阀门再关闭，间断和连续工作。
3. 杆浮球式疏水阀：杠杆浮球式疏水阀基本特点与自由浮球式相同，内部结构是浮球连接杠杆带动阀心，随凝结水的液位升降进行开关阀门。
杠杆浮球式疏水阀利用双阀座增加凝结水排量，可达到体积小排量大，最大疏水量达100吨/小时，是大型加热设备最理想的疏水阀。
4. 倒吊桶式疏水阀：倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，吊桶开口向下，倒吊桶连接杠杆带动阀心开闭阀门。
倒吊桶式疏水阀能排空气，不怕水击，抗污性能好。
过冷度小，漏汽率小于3%，最大背压率为75%，连接件比较多，灵敏度不如自由浮球式疏水阀。
因倒吊桶式疏水阀是靠蒸汽向上浮力关闭阀门，工作压差小于0.1MPA时，不适合选用。
当装置刚启动时，管道内的空气和低温凝结水进入疏水阀内，倒吊桶靠自身重量下坠，倒吊桶连接杠杆带动阀心开启阀门，空气和低温凝结水迅速排出。
当蒸汽进入倒吊桶内，倒吊桶的蒸汽产生向上浮力，倒吊桶上升连接杠杆带动阀心关闭阀门。
倒吊桶上开有一小孔，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力，靠自身重量向下沉，倒吊桶连接杠杆带动阀心开启阀门，循环工作，间断排水。
5. 组合式过热蒸汽疏水阀：组合式过热蒸汽疏水阀有两个隔离的阀腔，由两根不锈钢管连通上下阀腔，它是由浮球式和倒吊桶式疏水阀的组合，该阀结构先进合理，在过热、高压、小负荷的工作状况下，能够及时地排放过热蒸汽消失时形成的凝结水，有效地阻止过热蒸汽泄漏，工作质量高。
最高允许温度为600℃，阀体为全不锈钢，阀座为硬质合金钢，使用寿命长，是过热蒸汽专用疏水阀，取得两项国家专利，填补了国内空白。
当凝结水进入下阀腔，副阀的浮球随液位上升，浮球封闭进汽管孔。
凝结水经进水导管上升到主阀腔，倒吊桶靠自重下坠，带动阀心打开主阀门，排放凝结水。
当副阀腔的凝结水液位下降时，浮球随液位下降，副阀打开。
蒸汽从进汽管进入上主阀腔内的倒吊桶里，倒吊桶产生向上的浮力，倒吊桶带动阀心关闭主阀门。
当副阀腔的凝结水液位再升高时，下一个循环周期又开始，间断排水。
二.热静力型疏水阀：这类疏水阀是利用蒸汽和凝结水的温差引起感温元件的变型或膨胀带动阀心启闭阀门。
热静力型疏水阀的过冷度比较大，一般过冷度为15度到40度，它能利用凝结水中的一部分显热，阀前始终存有高温凝结水，无蒸汽泄漏，节能效果显著。
是在蒸汽管道，伴热管线、小型加热设备，采暖设备，温度要求不高的小型加热设备上，最理想的疏水阀。
热静力型疏水阀有膜盒式、波纹管式、双金属片式1. 膜盒式式疏水阀：膜盒式疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体,有开阀温度低于饱和温度15℃和30℃两种供选择。
膜盒式疏水阀的反应特别灵敏，不怕冻，体积小，耐过热，任意位置都可安装。
背压率大于80%，能排不凝结气体，膜盒坚固，使用寿命长，维修方便，使用范围很广。
装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态，阀门处于开启位置。
当冷凝水温度渐渐升高，膜合内充液开始蒸发，膜合内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀开始关闭。
膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。
2. 波纹管式疏水阀：波纹管式疏水阀的阀芯不锈钢波纹管内充一种汽化温度低于水饱和温度的液体。
